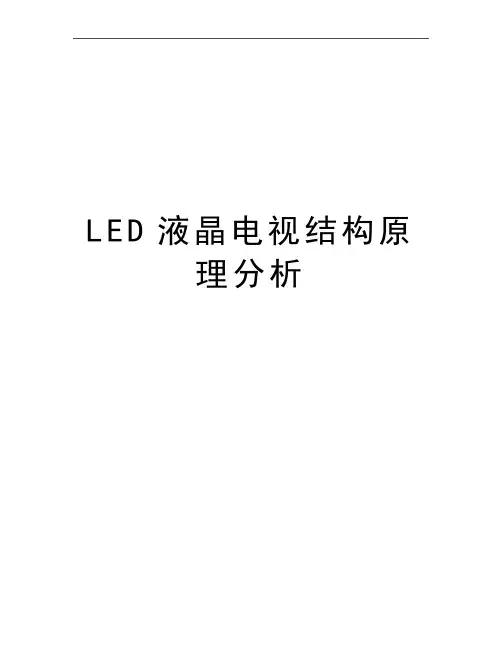

LED液晶电视结构原理分析

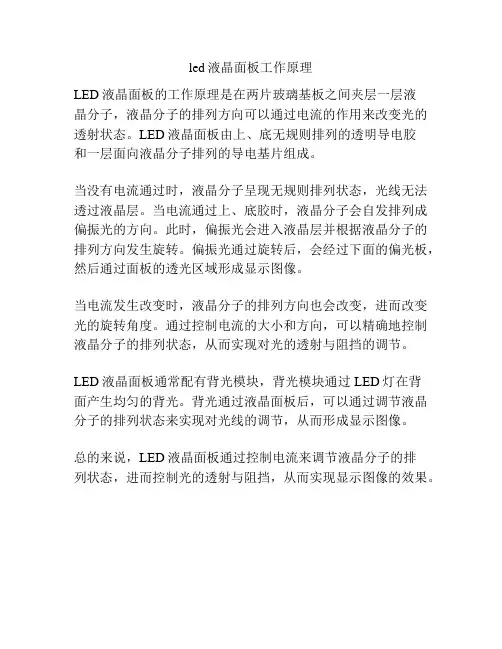

led液晶面板工作原理
LED液晶面板的工作原理是在两片玻璃基板之间夹层一层液
晶分子，液晶分子的排列方向可以通过电流的作用来改变光的透射状态。

LED液晶面板由上、底无规则排列的透明导电胶
和一层面向液晶分子排列的导电基片组成。

当没有电流通过时，液晶分子呈现无规则排列状态，光线无法透过液晶层。

当电流通过上、底胶时，液晶分子会自发排列成偏振光的方向。

此时，偏振光会进入液晶层并根据液晶分子的排列方向发生旋转。

偏振光通过旋转后，会经过下面的偏光板，然后通过面板的透光区域形成显示图像。

当电流发生改变时，液晶分子的排列方向也会改变，进而改变光的旋转角度。

通过控制电流的大小和方向，可以精确地控制液晶分子的排列状态，从而实现对光的透射与阻挡的调节。

LED液晶面板通常配有背光模块，背光模块通过LED灯在背
面产生均匀的背光。

背光通过液晶面板后，可以通过调节液晶分子的排列状态来实现对光线的调节，从而形成显示图像。

总的来说，LED液晶面板通过控制电流来调节液晶分子的排
列状态，进而控制光的透射与阻挡，从而实现显示图像的效果。

LED电视原理10122120112 张露迪LED背光技术给电视带来什么变化我们知道液晶面板是被动式显示器件，自己无法发光，只能通过光源的照射显示图像，目前绝大多数液晶电视采用冷阴极荧光管（CCFL）作为背光光源。

而LED背光技术就是采用发光二极管作为背光光源，来代替传统冷阴极荧光管的技术。

LED背光技术原理为了描述方便，采用冷阴极荧光管作为背光光源的液晶电视以下简称LCD电视，采用发光二极管作为背光光源的电视以下简称LED电视。

在这里要说明一下，LED背光技术也是液晶电视技术的一种，它的原理和LCD电视相同，只不过采用了新的背光光源，LED电视仍然属于液晶电视。

所以LED电视并不是一种全新类型的电视，而是一种拥有新技术的液晶电视，使用了这种技术后将使液晶电视的性能得到很大的提升，下面将详细提到。

LED电视使用的发光二极管由数层很薄的搀杂半导体材料制成，一层带有过量的电子，另一层则缺乏电子而形成带正电的空穴，工作时电流通过，电子和空穴相互结合，多余的能量则以光辐射的形式被释放出来，从而形成光源。

LED的技术优势色域宽广：与普通的冷阴极荧光管一般只能够达到NTSC色域的72％相比，LED 电视一般都能够达到达到NTSC色域的105％。

不同材料的LED会发出不同色彩的光线，通过使用不同的半导体材料可以获得不同发光特性的发光二极管，目前已经投入商业应用的发光二极管可以提供红、绿、蓝、青、橙、琥珀、白等颜色。

而液晶电视上使用的LED背光光源可以是白色，一般是红、绿、蓝三基色，如果采用更多色LED背光色彩表现力可以进一步提高。

LED背光和CCFL背光色域比较图 LED背光源单元色彩表现力强:上面讲到的是色域范围广，但这只是色彩表现力强的前提。

由于由于LED红绿蓝3色独立发光，可以很容易通过色彩管理精确控制目前的显示色彩特性。

而且LED背光可以灵活调整发光频率，而且频率大大高于冷阴极荧光管，因此能解决LCD电视表现动态场景可能产生画面跳动，完美地呈现运动画面，降低动态场景的人工痕迹。

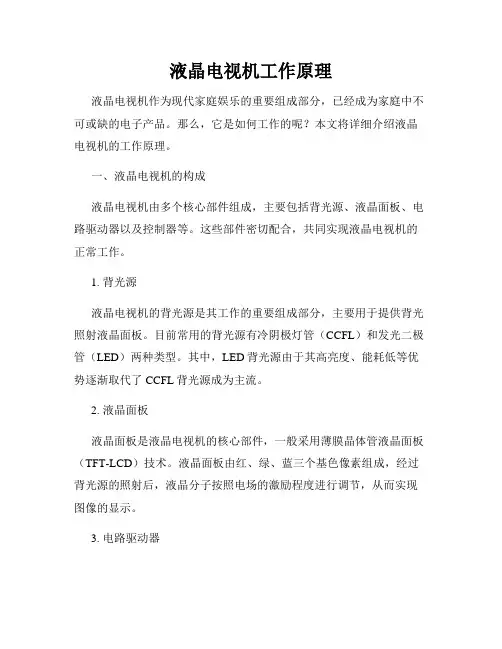

液晶电视机工作原理液晶电视机作为现代家庭娱乐的重要组成部分，已经成为家庭中不可或缺的电子产品。

那么，它是如何工作的呢？本文将详细介绍液晶电视机的工作原理。

一、液晶电视机的构成液晶电视机由多个核心部件组成，主要包括背光源、液晶面板、电路驱动器以及控制器等。

这些部件密切配合，共同实现液晶电视机的正常工作。

1. 背光源液晶电视机的背光源是其工作的重要组成部分，主要用于提供背光照射液晶面板。

目前常用的背光源有冷阴极灯管（CCFL）和发光二极管（LED）两种类型。

其中，LED背光源由于其高亮度、能耗低等优势逐渐取代了CCFL背光源成为主流。

2. 液晶面板液晶面板是液晶电视机的核心部件，一般采用薄膜晶体管液晶面板（TFT-LCD）技术。

液晶面板由红、绿、蓝三个基色像素组成，经过背光源的照射后，液晶分子按照电场的激励程度进行调节，从而实现图像的显示。

3. 电路驱动器电路驱动器是控制液晶面板的关键部件，主要负责向液晶面板提供所需的信号和电力供应。

电路驱动器根据输入的视频信号，将信号分解为红、绿、蓝三个基色的电压，并传输给液晶面板上对应的像素点，从而控制像素的亮度和颜色。

4. 控制器控制器是液晶电视机中的大脑，负责接收用户的指令并将其转化为具体的操作。

控制器也可以接收外部信号源，如DVD播放器、游戏机等，并将其转化为视频信号，通过电路驱动器控制像素的显示。

二、液晶电视机的工作原理液晶电视机的工作原理涉及到光、电、液晶等多个领域的知识。

下面将从图像显示的过程来详细介绍液晶电视机的工作原理。

1. 光的传输液晶电视机的背光源发出的光通过液晶面板传输，而液晶面板则根据电场的激励程度控制光的传输。

液晶是一种介于固体和液体之间的物质，其分子有规则排列的结构。

液晶通电后，电场会改变液晶分子排列的方式，从而控制光的通过程度。

2. 像素控制液晶面板上的每个像素点都由红、绿、蓝三个基色的液晶小单元组成。

当电路驱动器提供相应的电压信号时，液晶分子排列的方式会发生变化，光的通过程度也会随之改变。

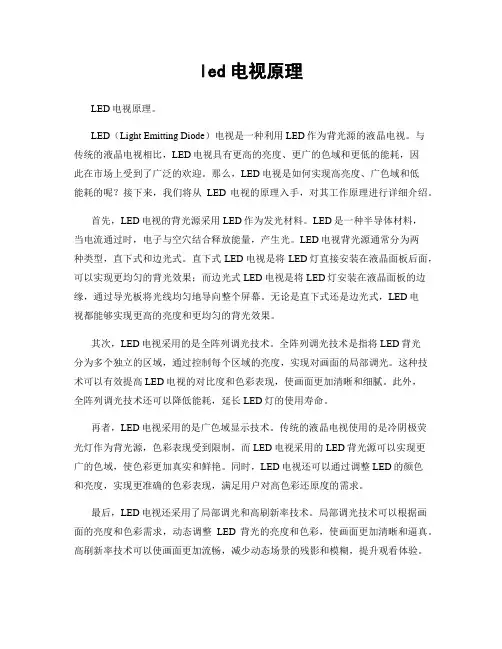

led电视原理LED电视原理。

LED（Light Emitting Diode）电视是一种利用LED作为背光源的液晶电视。

与传统的液晶电视相比，LED电视具有更高的亮度、更广的色域和更低的能耗，因此在市场上受到了广泛的欢迎。

那么，LED电视是如何实现高亮度、广色域和低能耗的呢？接下来，我们将从LED电视的原理入手，对其工作原理进行详细介绍。

首先，LED电视的背光源采用LED作为发光材料。

LED是一种半导体材料，当电流通过时，电子与空穴结合释放能量，产生光。

LED电视背光源通常分为两种类型，直下式和边光式。

直下式LED电视是将LED灯直接安装在液晶面板后面，可以实现更均匀的背光效果；而边光式LED电视是将LED灯安装在液晶面板的边缘，通过导光板将光线均匀地导向整个屏幕。

无论是直下式还是边光式，LED电视都能够实现更高的亮度和更均匀的背光效果。

其次，LED电视采用的是全阵列调光技术。

全阵列调光技术是指将LED背光分为多个独立的区域，通过控制每个区域的亮度，实现对画面的局部调光。

这种技术可以有效提高LED电视的对比度和色彩表现，使画面更加清晰和细腻。

此外，全阵列调光技术还可以降低能耗，延长LED灯的使用寿命。

再者，LED电视采用的是广色域显示技术。

传统的液晶电视使用的是冷阴极荧光灯作为背光源，色彩表现受到限制，而LED电视采用的LED背光源可以实现更广的色域，使色彩更加真实和鲜艳。

同时，LED电视还可以通过调整LED的颜色和亮度，实现更准确的色彩表现，满足用户对高色彩还原度的需求。

最后，LED电视还采用了局部调光和高刷新率技术。

局部调光技术可以根据画面的亮度和色彩需求，动态调整LED背光的亮度和色彩，使画面更加清晰和逼真。

高刷新率技术可以使画面更加流畅，减少动态场景的残影和模糊，提升观看体验。

综上所述，LED电视通过采用LED背光源、全阵列调光技术、广色域显示技术、局部调光和高刷新率技术等多种技术手段，实现了更高的亮度、更广的色域和更低的能耗。

led液晶电视的原理
LED液晶电视原理是通过LED（Light Emitting Diode，发光二极管）作为背光源来照亮液晶显示屏的。

液晶显示屏由两个平行的玻璃基板组成，中间夹有一层液晶材料。

液晶分子具有向各个方向旋转的能力。

当LED背光源照亮液晶显示屏时，背光通过第一个玻璃基板
和液晶分子层后，进入第二个玻璃基板。

在第二个玻璃基板上，有一层透明电极阵列（TFT阵列）覆盖着液晶层。

通过控制透明电极阵列中的每个像素点上的电流，可以改变液晶分子的排列方式。

液晶分子的排列方式会影响光线的通过程度，从而实现对光的调节。

当通过透明电极阵列上的电流时，液晶分子会排列呈直线或扭曲的状态。

这些不同的排列方式能够改变通过液晶显示屏的光的极性，使得某些像素点变得透明，而其他像素点则变暗。

透过液晶显示屏上的像素点进行透明或变暗的调节后，光线最终通过第二个玻璃基板上的一个过滤器。

过滤器可以控制透过的光的颜色，使得显示出不同的颜色。

通过控制透明电极阵列中的电流和调节过滤器，LED液晶电
视可以显示出各种不同的颜色和图像。

整个过程会反复进行，以达到流畅的动态图像效果。

LED液晶电视采用LED作为背光源，相比传统的液晶电视，
具有更高的亮度、更广的色域和更节能的特点。

同时，LED 液晶电视还可以实现更薄的机身设计，提供更好的视觉享受。

液晶电视的工作原理及应用1. 液晶电视的工作原理液晶电视是利用液晶显示技术来展示图像的一种电视类型。

它的工作原理可以简单地概括为以下几个步骤：•液晶屏结构：液晶电视是由液晶屏组成的。

液晶屏由两个平行的玻璃基板组成，中间夹有液晶材料。

•液晶分子排列：液晶材料中的液晶分子可以通过外加电场来改变其排列方式。

在没有电场作用时，液晶分子呈现无规则排列状态。

•电场作用：当外加电场施加在液晶屏上时，液晶分子会根据电场方向重新排列。

•光的传递：在液晶分子重新排列后，光线通过液晶屏时会受到分子排列的影响。

•颜色显示：液晶屏可以通过改变液晶分子排列的方式来控制光线的穿透与阻挡，从而实现不同颜色的显示。

2. 液晶电视的应用液晶电视在现代家庭中得到了广泛的应用，其主要应用领域包括但不限于以下几个方面：•家庭娱乐：液晶电视广泛应用于家庭娱乐领域。

大尺寸的高清液晶电视可以提供出色的观影体验，让家庭成员们享受到更加逼真、清晰的画面质量。

•广告和展示：液晶电视在商业广告和产品展示中也起到了重要的作用。

商场、展览会等场所经常使用液晶电视来播放广告，吸引人们的眼球。

•教育和培训：液晶电视在教育和培训领域也有广泛的应用。

教育机构和企业可以利用液晶电视来展示教学内容、培训材料等，提高学习效果和培训效率。

•监控和安防：液晶电视在监控和安防领域也扮演着重要角色。

它可以用于监控中心显示监控画面，同时也可以作为大屏幕显示器用于安防控制和展示。

3. 液晶电视的优点和局限性液晶电视作为一种普及型电视产品，具有以下优点：•薄型设计：液晶电视采用了薄型设计，相较于传统的CRT电视更加轻薄便携，方便悬挂和摆放。

•节能环保：液晶电视相较于CRT电视在能源消耗上更加节约，节约电能，降低环境污染。

•色彩还原：液晶电视能够准确还原图像的颜色，提供更加真实、细腻的画面质量。

•可视角度广：液晶电视的可视角度比较广，不论观看角度如何，都能够保持较好的画面质量。

然而，液晶电视也存在一些局限性：•对比度较低：液晶电视在对比度方面相较于OLED等显示技术还有待提高，黑色表现较为灰暗。

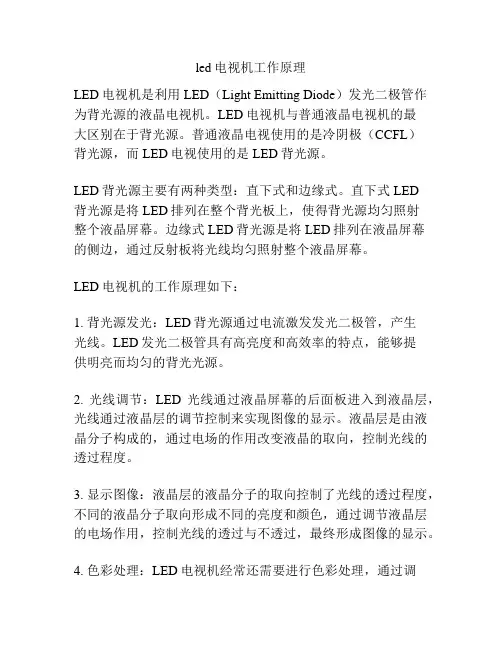

led电视机工作原理
LED电视机是利用LED（Light Emitting Diode）发光二极管作为背光源的液晶电视机。

LED电视机与普通液晶电视机的最
大区别在于背光源。

普通液晶电视使用的是冷阴极（CCFL）
背光源，而LED电视使用的是LED背光源。

LED背光源主要有两种类型：直下式和边缘式。

直下式LED
背光源是将LED排列在整个背光板上，使得背光源均匀照射
整个液晶屏幕。

边缘式LED背光源是将LED排列在液晶屏幕
的侧边，通过反射板将光线均匀照射整个液晶屏幕。

LED电视机的工作原理如下：
1. 背光源发光：LED背光源通过电流激发发光二极管，产生
光线。

LED发光二极管具有高亮度和高效率的特点，能够提
供明亮而均匀的背光光源。

2. 光线调节：LED光线通过液晶屏幕的后面板进入到液晶层，光线通过液晶层的调节控制来实现图像的显示。

液晶层是由液晶分子构成的，通过电场的作用改变液晶的取向，控制光线的透过程度。

3. 显示图像：液晶层的液晶分子的取向控制了光线的透过程度，不同的液晶分子取向形成不同的亮度和颜色，通过调节液晶层的电场作用，控制光线的透过与不透过，最终形成图像的显示。

4. 色彩处理：LED电视机经常还需要进行色彩处理，通过调
节液晶层的三原色像素点（红、绿、蓝）的透过度来实现彩色图像的显示。

通过以上工作原理，LED电视机能够提供高亮度、高对比度和广色域的图像显示效果，LED背光源还具有省电、环保等优点，因此在电视领域得到了广泛应用。

液晶电视机组成结构与工作原理1. 液晶电视机的基本结构1.1 外壳和显示屏液晶电视机的外壳就像一件漂亮的衣服，包裹着里面的“宝贝”。

显示屏是它的“脸”，这块屏幕能让我们看到五光十色的画面。

它通常是由玻璃和塑料合成，轻薄得让人惊讶。

哎，你想啊，曾经的电视都是那么笨重，现在轻轻一抬就能搬走，真是科技的进步啊。

1.2 背光源接下来聊聊背光源，这玩意儿就像是液晶电视的“灯泡”，负责把图像照亮。

常见的背光源有LED灯，能够提供均匀的光线，让我们看的更清晰。

想象一下，如果没有它，屏幕就像一片黑暗，啥都看不见，肯定让人火冒三丈。

2. 液晶电视的工作原理2.1 液晶材料液晶电视的核心是液晶材料，它就像一位神奇的魔术师，可以调节光线的通过。

液晶分子在电流的作用下，能够迅速改变排列，从而控制光线的透过与否。

听上去复杂？其实就像你调节窗帘，让阳光进来或者关上，让屋子变得暗淡。

2.2 图像处理再说说图像处理，这个环节可谓是电视机的“脑袋”。

它将输入的视频信号转化为可以显示的图像。

想象一下，这就像在厨房里，厨师把食材切好，调料放对，最后端出一盘美味的佳肴。

没有好的图像处理，哪来的精彩瞬间？3. 液晶电视的功能与应用3.1 多媒体功能现代液晶电视不仅能看电视节目，还能玩游戏、上网，简直是家庭娱乐中心！各种应用一应俱全，打开电视就像打开了一个新世界。

想追剧、看电影？轻松搞定，甚至还可以和朋友一起看，享受欢乐的时光。

3.2 智能化趋势如今，智能液晶电视更是层出不穷，语音控制、智能推荐，简直是科技的巅峰！你只需说出你想看的内容，电视就能为你推荐，省时省力，真是太方便了。

生活越来越智能，难怪大家都说：“科技改变生活”！总结液晶电视机的结构与工作原理其实并不神秘，了解这些也能让我们在日常使用中更加得心应手。

看着那一幕幕精彩的画面，想想背后的科技，真是感叹不已。

科技飞速发展，未来的电视又会给我们带来怎样的惊喜呢？谁知道呢，但我敢打赌，肯定会更精彩！。

L E D液晶电视结构原理分析LED液晶电视结构原理分析导读：毋庸置疑，时下液晶面板与液晶电视技术已经达到炉火纯青的境界，并已经成为大屏幕平板电视市场最为抢眼的家庭消费产品。

毋庸置疑，时下液晶面板与液晶电视技术已经达到炉火纯青的境界，并已经成为大屏幕平板电视市场最为抢眼的家庭消费产品。

因此，在近两年中，几乎所有更新客厅电视的选购目光都集中到液晶电视。

或许，液晶电视的好戏仅仅才是开始，因为更牛的LED电视已经闪亮登场了。

在未来二三年内，LED电视将会像液晶电视一样普及使用。

液晶结构值得注意的是，我们现在所说的LED电视，其实还是液晶电视。

真正意义上的LED电视屏幕应该是L ED面板，但是现在LED面板生产技术还不够成熟。

现在我们所认识的LED电视，屏幕依然是液晶面板，只不过是由LED背光模组替代了传统背光源而已。

虽然这仅仅是背光源的变换，但是得益于LED光源的优秀特性，却能大幅度提升液晶电视的色域值，使液晶电视在较低的功耗下实现更高的亮度和色彩饱和度，以及动画表现力。

小灯管大神通LED即发光二极管，英文全称为Light-Emitting-Diode。

这一全固体冷光源技术有三大显著优点：一是工作电压低，耗电量少。

一般来说，LED的工作电压是2-3.6V，工作电流是0.02-0.03A，电能消耗不超过0.1W；二是高亮度、低热量、性能稳定，寿命长(一般为10 万到1000万小时)；三是重量轻，体积小、抗冲击、耐振动性强、成本低。

发光二极管的结构发光二极管的结构主要由PN结芯片、电极和光学系统组成。

LED的心脏是一个半导体的晶片。

它由两部分组成，一部分是P型半导体，在它里面空穴占主导地位；另一部分是N型半导体，在这边主要是电子。

整个晶片被环氧树脂封装起来。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P 区里电子跟空穴复合，然后就会以光子的形式发出能量。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

液晶显示屏的基本结构和原理1.玻璃基板：液晶显示屏的两侧通常都有玻璃基板，其作用是提供稳定的支撑和保护内部电路。

2.透明导电层：液晶显示屏的上下两个玻璃基板上都覆盖有透明导电层，通常由透明金属氧化物（如ITO）组成。

透明导电层在电流通过时能够产生电场。

3.液晶层：液晶层位于两个玻璃基板之间，通常由两层玻璃基板中的其中一个上覆盖有液晶分子。

液晶分子具有极性，能够受到电场的影响而改变排列方向。

4.偏振片：液晶显示屏的最外层通常覆盖着偏振片。

偏振片的作用是调节光线的传播方向。

液晶显示屏利用液晶分子对电场的响应来实现图像的显示。

当电流通过透明导电层时，产生的电场作用于液晶层中的液晶分子，使得液晶分子发生定向排列的变化（根据电场的方向不同，液晶分子的排列方式也会不同）。

液晶分子的排列方式会改变透过液晶层的光线的偏振状态。

液晶分子的不同排列状态会引起光线的旋转和偏振状态的改变。

对于液晶显示屏，通常采用了TN（Twisted Nematic，扭转向列）结构。

在此结构下，液晶分子在发生电场作用下会扭转一定角度。

在不同的偏振状态下，通过液晶层的光线会旋转不同的角度，最终由偏振片控制部分光线能够透过，形成图像。

液晶显示屏中液晶分子的排列状态会受到控制电路的调节。

控制电路通常通过控制每个像素区域的电场大小来调整液晶分子的排列状态。

这些控制电路由电子设备中的信号处理器等组件提供。

根据不同的输入信号，控制电路能够控制每个像素点的液晶分子排列状态，实现图像的显示。

总结起来，液晶显示屏的基本结构包括玻璃基板、透明导电层、液晶层和偏振片。

通过控制电场来改变液晶分子的排列状态，从而改变光线的传播方向和偏振状态，实现图像的显示。

液晶显示屏的工作原理是基于液晶分子对电场的响应和光的偏振变化。

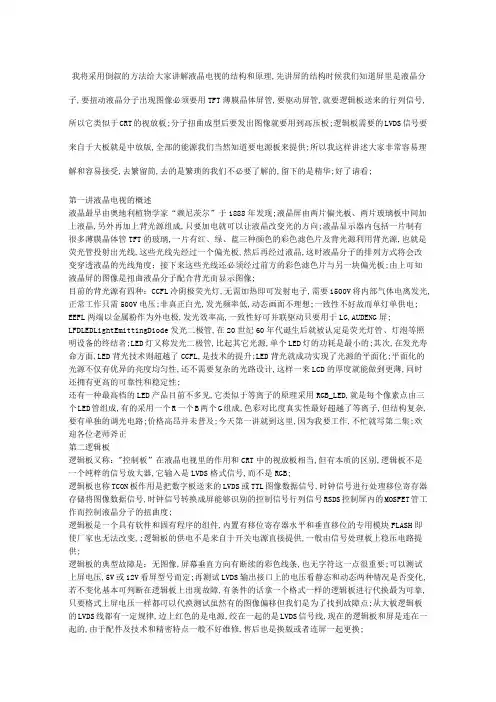

我将采用倒叙的方法给大家讲解液晶电视的结构和原理,先讲屏的结构时候我们知道屏里是液晶分子,要扭动液晶分子出现图像必须要用TFT薄膜晶体屏管,要驱动屏管,就要逻辑板送来的行列信号,所以它类似于CRT的视放板;分子扭曲成型后要发出图像就要用到高压板;逻辑板需要的LVDS信号要来自于大板就是中放版,全部的能源我们当然知道要电源板来提供;所以我这样讲述大家非常容易理解和容易接受,去繁留简,去的是繁琐的我们不必要了解的,留下的是精华;好了请看;第一讲液晶电视的概述液晶最早由奥地利植物学家“赖尼茨尔”于1888年发现;液晶屏由两片偏光板、两片玻璃板中间加上液晶,另外再加上背光源组成,只要加电就可以让液晶改变光的方向;液晶显示器内包括一片制有很多薄膜晶体管TFT的玻璃,一片有红、绿、蓝三种颜色的彩色滤色片及背光源利用背光源,也就是荧光管投射出光线,这些光线先经过一个偏光板,然后再经过液晶,这时液晶分子的排列方式将会改变穿透液晶的光线角度；接下来这些光线还必须经过前方的彩色滤色片与另一块偏光板;由上可知液晶屏的图像是扭曲液晶分子配合背光而显示图像;目前的背光源有四种：CCFL冷阴极荧光灯,无需加热即可发射电子,需要1500V将内部气体电离发光,正常工作只需500V电压;非真正白光,发光频率低,动态画面不理想;一致性不好故而单灯单供电; EEFL两端以金属粉作为外电极,发光效率高,一致性好可并联驱动只要用于LG,AUDENG屏; LFDLEDLightEmittingDiode发光二极管,在20世纪60年代诞生后就被认定是荧光灯管、灯泡等照明设备的终结者;LED灯又称发光二极管,比起其它光源,单个LED灯的功耗是最小的;其次,在发光寿命方面,LED背光技术则超越了CCFL,是技术的提升;LED背光就成功实现了光源的平面化;平面化的光源不仅有优异的亮度均匀性,还不需要复杂的光路设计,这样一来LCD的厚度就能做到更薄,同时还拥有更高的可靠性和稳定性;还有一种最高档的LED产品目前不多见,它类似于等离子的原理采用RGB_LED,就是每个像素点由三个LED管组成,有的采用一个R一个B两个G组成,色彩对比度真实性最好超越了等离子,但结构复杂,要有单独的调光电路;价格高昂并未普及;今天第一讲就到这里,因为我要工作,不忙就写第二集;欢迎各位老师斧正第二逻辑板逻辑板又称："控制板”在液晶电视里的作用和CRT中的视放板相当,但有本质的区别,逻辑板不是一个纯粹的信号放大器,它输入是LVDS格式信号,而不是RGB;逻辑板也称TCON板作用是把数字板送来的LVDS或TTL图像数据信号,时钟信号进行处理移位寄存器存储将图像数据信号,时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度;逻辑板是一个具有软件和固有程序的组件,内置有移位寄存器水平和垂直移位的专用模块FLASH即使厂家也无法改变,;逻辑板的供电不是来自于开关电源直接提供,一般由信号处理板上稳压电路提供;逻辑板的典型故障是：无图像,屏幕垂直方向有断续的彩色线条,也无字符这一点很重要;可以测试上屏电压,5V或12V看屏型号而定;再测试LVDS输出接口上的电压看静态和动态两种情况是否变化,若不变化基本可判断在逻辑板上出现故障,有条件的话拿一个格式一样的逻辑板进行代换最为可靠,只要格式上屏电压一样都可以代换测试虽然有的图像偏移但我们是为了找到故障点;从大板逻辑板的LVDS线都有一定规律,边上红色的是电源,绞在一起的是LVDS信号线,现在的逻辑板和屏是连在一起的,由于配件及技术和精密特点一般不好维修,售后也是换版或者连屏一起更换;逻辑板能造成的故障：一般32寸表现为黑屏,26以下表现为白屏;它会造成屏不能显示图像当然也没有菜单显示,但按键和遥控是其作用的记住这一点;根据屏的制造程序不同有的逻辑板不工作会使背光板保护也不工作;逻辑板与屏都可引起图像花屏,但是逻辑板的花屏与屏产生的花屏是有区别的,逻辑板的花屏表现为上下有规则的花屏;逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点,可以插拔线来确认;声明一点：大家不是说看完那个帖子就马上学会了;我的教程是理论课,没有理论就没有以后的实践;我不可能把每个品牌的线路都讲一遍,包括制图,我也不会;结合给大家的这个文件能够更加了解逻辑板的机理;下面给出高压板损坏后故障特点1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致,如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题,原则上只要IC有输出、自激振荡正常,其它的任何零件不良均会导致该问题,该现象是液晶显示器升压板不良的最常见之现象;维修时最主要的方法是：1短接法----一般情况下,脉宽调制IC中有一脚是控制或强制输出的,对地短路该脚则其将不受反馈电路的影响,强制输出脉冲波,此时升压板一般均能点亮,并进行电路测试,但要注意：因此时具体故障点位还未找到,因此短路过久可能会导致一些异常不到的现象,如：高压线路接触不良时,强制输出可能会导致线路打火而烧板2、对比测试法：因液晶显示器灯管采用均为2个以上,多数厂家在设计时左右灯管均采用双路输出,即两个灯管对应相同的两个电路,此时,两个电路就可以采用对比测试法,以判定故障点位当然,有的机子用一路控制两个灯管时,此法就无效另一方面,在不明情况下,最好不要乱短路IC各脚,否则可能会出现异想不到的后果2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致,如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象3、三无若因升压板导致该问题,则多数均为升压板短路导致,一般很容易测到,如：12V对地、自激管击穿、IC击穿等均会导致,另外：电源部份或升压板线路同做一块板即连在一起的机子,则电源无输出或不正常等亦会产生,维修时可以先切断升压部份供电,确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题,部份可能伴随着加热几十秒后保护,产生无显示5、电源指示灯闪该问题同三无现象差不多,多数为管子击穿导致6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁该现象少数,多数均为液晶屏问题等,主要是高压线路的问题以上几点是升压板产生问题的最主要现象,对于高压板产生的不良,各位不防把它这样比作：灯管相当于我们的日光管当然,其电压要比日光灯高得多,其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端、线路板把它看作逆变器线路,围绕着该状况去修,可能会容易一点;另外：电源与升压连为一体的板子,要判定是电源问题还是升压部份问题,可切断升压线路的供电线路,再测试电源输出的12V或5V等是否正常,以此来判定问题出在哪部份,但值得注意的是：切断时要看仔细,勿直接切断12V或5V整流线路,那样可能导致电源无反馈电压而升过高,导致爆炸等问题该状况类似直接切断CRT显示器的行管C极及输出反馈电路;以上,希望能给大家一点帮助,同时也希望大家秉着一颗无私之心将你们的一些技术经验交流出来与大家分享,以相互提升技术水平让我来告诉你们高压板电路原理吧：一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成又称升压板,另外,在一些特殊的液晶彩显中还带有音频板以及USB插口板等;而楼上的各位图片提供的高压板均为独立型的高压板,即：需要由一个12V电源的电源盒来提供,另有部份机子主电源与升压板是连在一起的;先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些;目前,市场上液晶屏主要有三星、中华、奇美等等,而追其构造,均由液晶粒子屏、玻璃、信号处理板及灯管等组成一方面,主板上提供的信号经信号处理板解码后送到液晶粒子屏,推动液晶粒子翻转,这时是看不到亮画面的,因方没有背灯管即贴在液晶左右背处,即上面说的灯管的照射光,只有背景一点黑暗的图象;另一方面,主板产生信号后,紧接着升压板也开始工作,推动灯管发光,并在背灯管的照射下,液晶显示器才能显示完整的图象;在了解以上的大概状况后,我们不难理解：升压板的作用就是点亮灯管的确是这样,升压板的作用就是推动灯管发光,以产生背景照亮灯;但是,话又说回来,灯管如同日光管一样,其内部充满了氖气,要想让它发光,必须在其未点亮前产生1500V的高压来击发内部的气体,一旦气体导通后,则必须要有600~800V电压、9MA左右的电流供其发光,这就使得普通的12V或者市电的220V电压跟本达不到其要求,因此必须升压;而此时,所有发光的条件都满足了,背灯管当然就发光了;是这样的,这时背灯管是发光了,而且如果给主板加信号的话,画面就出来了,没错一切似乎都正常;但是,大家要明白,多数的液晶显示器是由直流电压控制开关的即开关只控制主板信号,不能关掉12V,这时,如果关机会出现什么现象大家想想,主板至液晶屏控制信号是切断了,但升压板呢,背灯管没关掉呀,没关掉当然就一直亮着,亮着当然在关机时就出现全白的显示呵呵,这样不仅浪费电,而且很难看呀,为此必须从主板中引出一路控制升压板上脉宽IC供电电压,即控制电压根据机型及厂家设计状况,由高低两种电压控制,一般均为或5V控制,只有有了控制电压,才能保证升压板上的供电随着开关机器而通断另有一部份机子是控制IC振荡等;这样了以后,基本保证了升压板的正常工作及画面的正常显示的三个条件：1、12V供电线2、接地线3、控制信号线各位记住,这三根线的任何一根没接入必导致灯管不亮,即没显示;而大家要知道,我们每一台的液晶显示器是都带亮度控制的,要想使得背灯管能够随着亮度的控制而变,必须引入亮度制线,其由主板的CPU或苡片主IC,脚最多的那个输出,一般由0~5V或5~0V间变化;故此,要使一台液晶的完全能正常控制显示,除主板要正常外,升压板要具备以上4个条件;当然,这只是输入的条件,给合背灯管的要求,我们不然理解升压板的组成电路：一个脉宽产生IC包含振荡/控制/反馈等外围电路、供电控制电路、自激振荡产生器、反馈取样电路等组成;脉宽产生IC主要是负责产生矩形脉冲信号,并随着的亮度的调制而改变,用以调节12V至自激振荡器的供电大小,以产生随供电不同而不同的高压,供灯管发光;其外围由振荡电路等;供电控制电路,一般机子均由几个三极管组成,随着主板的控制电压的有无,而开通或切断脉宽IC的供电存在与否,达到控制整块升压板的目的;自激振荡产生器主要产生灯管所需要的高压,当给其加入电压后,即可自激振荡,并产生逆变高压即逆变器,其加入的电压是12V经脉宽IC调制的一般调制后输入在9~12V间反馈取样电路主要是收集自激输出及灯管次级低压线的电压与电流的大小,并反馈至脉宽IC,用以稳定或切断其脉宽输出我们日常见到的亮一下灭掉,即反馈电路起作用导致脉宽无输出,如：反馈偏高,IC输出偏高,灯管线脱等均会导致该问题综上所述,简略的说,升压板就是一块可控制的逆变电路另外：说明一点,目前,液晶屏一般由2灯管、4灯管的组成,部份大屏幕如20寸液晶为了提升亮度,用6灯管甚至8灯管的都有,每灯管两根线,一根高压粗的线,一根低压细的线;。

液晶显示器的结构及工作原理研究一、引言液晶显示器是我们日常生活中最常见的显示器之一，其广泛应用于电视、电脑、手机等领域。

本文将对液晶显示器的结构及工作原理进行研究，并且分别从液晶显示器的结构组成和工作原理进行阐述。

二、液晶显示器的结构组成液晶显示器的主要结构组成包括液晶层、玻璃基板、极板、反光板和光源等。

1.液晶层液晶层是液晶显示器最重要的部分，它是由液晶分子构成的，是液晶现象的产生场所。

液晶分子是一种长而细的有机分子，它在不同条件下可以表现出不同的物性。

液晶分子一般有两类，一类是直链液晶，另一类是环状液晶。

液晶分子具有高度自组装性，它们在液晶层中组成了各种形状的结构。

例如，平面型液晶分子排成了一层层平行的分子带；柱型液晶分子形成了细长的柱状结构；球形液晶分子则形成了整齐结构的球状结构。

2.玻璃基板玻璃基板是液晶显示器中承载液晶层的部件，它的表面经过加工处理，可以使其在液晶层中产生电场，控制液晶分子的排列和旋转。

3.极板极板是液晶显示器中的另一个重要部件，它是夹在玻璃基板与反光板之间的一层薄膜。

极板在液晶分子上施加较强电场时，可使平行排列的分子转向，达到调制光线的目的。

4.反光板液晶显示器的反光板位于液晶层与光源之间，它的作用是将反射光线反射回液晶层中，提高液晶显示器的亮度和对比度。

5.光源液晶显示器的光源有多种类型，常用的类型包括冷阴极荧光管和LED。

三、液晶显示器的工作原理液晶显示器的工作原理是基于液晶分子在不同电场作用下的不同排列状态而实现的。

液晶显示器中，电压信号会通过玻璃基板作用于液晶层，导致液晶分子发生变化，使其排列状态发生变化，从而调整通过液晶层的光的传输和折射。

当液晶分子的长轴与电场方向一致时，分子会沿着电场方向排列。

而当电场方向垂直于液晶分子长轴时，则会形成垂直排列的液晶分子。

液晶分子的排列状态会影响透射率，因此只有当电场作用于液晶分子时，才会产生明显的透射效应。

通过电子信号的转换和控制，液晶显示器可以精确地实现像素颜色、明暗和亮度的调整。

赛维公司培训资料（保密）LED 背光的结构及发光原理•所谓LED 电视，就是使用LED 作为背光源的液晶电视，和传统液晶电视在技术原理上差别不大，只是采用的背光不同，传统液晶电视是CCFL 光源，LED 电视则采用LED 光源。

•50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年。

LED 是英文light emitting diode(发光二极管)的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED 的抗震性能好。

•发光二极管的核心部分是由p 型半导体和n 型半导体组成的晶片，在p 型半导体和n 型半导体之间有一个过渡层，称为p-n 结。

在某些半导体材料的PN 结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN 结加反向电压，少数载流子难以注入，故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED 。

当它处于正向工作状态时(即两端加上正向电压)，电流从LED 阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。

赛维公司培训资料（保密）LED 光源的特点•LED 是点光源,CCFL 是线光源.•电压：LED 使用低压电源，供电电压在6-50V 之间，根据产品不同而异，所以它是一个比使用高压电源更安全的电源，特别适用于公共场所。

•效能：消耗能量较同光效的白炽灯减少80% ,与CCFL 相当．•适用性：体积很小，每个单元LED 小片是3-5mm 的正方形，所以可以制备成各种形状的器件，并且适合于易变的环境。

•寿命：10万小时，光衰为初始的50%。

•响应时间：其白炽灯的响应时间为毫秒级，LED 灯的响应时间为纳秒级。

•对环境无污染：无有害金属汞。

•颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿蓝橙多色发光。

led液晶显示原理
LED液晶显示原理是一种通过电压作用下，将光转换为可见图像的技术。

液晶是一种特殊的物质，具有旋光性质，即在电场的作用下，可以使光线发生偏转。

液晶显示屏由液晶层和背光源组成。

在LED液晶显示屏中，液晶层被分为若干个像素。

每个像素由两个平行的透明电极夹持，液晶分子被固定在两电极之间。

液晶分子呈现螺旋状排列，使得进入液晶层的光线无法通过，显示为黑色。

在液晶层的两侧，分别有两组偏振片，使得只有特定方向的光线能通过。

当外加电压施加在液晶层的电极上时，液晶分子会重新排列。

由于液晶层的性质，液晶分子旋转一定的角度，导致通过液晶层的光线的偏振方向发生改变。

此时背光源发出的光线经过液晶层之后，能够通过第二组偏振片，形成可见光线。

通过调节外加电压的大小，可以改变液晶层的透光性，从而控制像素的亮度。

通过同时控制所有像素的电压，就可以得到一个完整的图像。

在液晶显示屏中，每个像素点的亮度由RBG 三原色的组合来实现色彩的显现。

总而言之，LED液晶显示原理是通过控制液晶分子的排列方式来控制光的透过程度，从而实现显示图像的技术。

这一技术广泛应用于各种显示设备，如电视、电脑显示器等。

液晶电视的基本原理
液晶电视的基本原理是利用液晶材料的特性来控制光的通断和偏振方向，进而实现图像的显示。

液晶是一种介于液体和固体之间的有机化合物，具有光学性质可调的特点。

液晶电视由液晶面板、光源和电路控制部分组成。

液晶面板是核心部件，其内部含有数百万个微小的液晶单元，每个液晶单元都是由两块玻璃片夹层而成，中间填充着液晶材料。

液晶材料在电场作用下会发生形状变化，从而改变光的透过方式。

当电视接通电源时，电路控制部分会向液晶面板发送信号。

根据电路信号的不同，液晶单元内的液晶材料会偏转光线的方向，这种偏转会导致光线透过液晶面板时发生不同的旋转或阻挡。

在液晶电视的背光源照射下（现通常使用LED作为背光源），经过液晶面板的光线被控制后，进入色彩滤光片。

色彩滤光片将光线按照红、绿、蓝三原色进行分离，然后经过液晶面板的调控再进行合成，最后显示在屏幕上。

通过不同液晶单元的组合，液晶电视可以显示出丰富多彩的图像。

通过电路控制部分对液晶单元的驱动和调控，可以实现图像的变化和动态效果。

液晶电视机工作原理液晶电视机工作原理涉及到液晶技术、光学技术和电子技术的综合应用。

下面我将详细说明液晶电视机的工作原理。

液晶电视机主要由显示面板、背光源、信号处理电路和控制电路等组成。

1. 显示面板：液晶电视的显示面板是一个由液晶分子构成的平面结构，通常采用主动矩阵液晶屏。

每个像素由两个玻璃基板组成，中间夹着液晶分子，上下两个玻璃基板上分别刻有透明电极，并通过导线和控制电路连接。

2. 背光源：液晶电视机的背光源是发光二极管（LED）背光，被安置在显示面板背后。

背光源的作用是提供光源，使得通过液晶分子调制后的图像能够产生可见光线。

3. 信号处理电路：液晶电视机的信号处理电路主要是将来自外部信号源的音视频信号进行处理，然后提供给显示面板显示。

这些信号处理包括解码压缩的视频信号、调整亮度、对比度和色彩饱和度等参数。

4. 控制电路：液晶电视机的控制电路负责控制液晶屏上每一个像素的开关状态。

它是由微处理器和其他控制电路组成的。

控制电路通过控制液晶分子的取向，来调整液晶分子对光的透过能力。

液晶电视机的工作原理如下：1. 背光源发光：液晶电视机通过控制背光源的亮度，使其发出光线。

背光源一般采用白色LED灯，亮度可以通过调整背光源电压的方式控制。

2. 信号处理：液晶电视机接收到外部的音视频信号后，通过信号处理电路对这些信号进行处理。

视频信号会经过解码、去噪、锐化等处理，然后经过调整亮度、对比度和色彩饱和度等参数的处理成为合适的信号。

3. 像素设置：液晶分子的取向状态决定了光的透过效果。

液晶电视机内的控制电路负责设置每个像素的液晶分子取向状态。

当液晶分子以一个方向排列时，光线就无法通过，黑色显示。

而当液晶分子改变取向时，光线能够通过，显示色彩。

4. 显示图像：根据控制电路设定液晶分子的取向状态，不同的像素的液晶分子会以不同的取向状态显示。

这样，通过液晶电视机的显示面板，就能够显示出图像和视频。

液晶电视机的工作原理本质上是液晶分子的光学调制和投射显示技术。

本文由laj9oj7aac贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

LED 液晶电视结构原理分析导读：毋庸置疑，时下液晶面板与液晶电视技术已经达到炉火纯青的境界，并已经成为大屏幕平板电视市场最为抢眼的家庭消费产品。

毋庸置疑，时下液晶面板与液晶电视技术已经达到炉火纯青的境界，并已经成为大屏幕平板电视市场最为抢眼的家庭消费产品。

因此，在近两年中，几乎所有更新客厅电视的选购目光都集中到液晶电视。

或许，液晶电视的好戏仅仅才是开始，因为更牛的 LED 电视已经闪亮登场了。

在未来二三年内，LED 电视将会像液晶电视一样普及使用。

液晶结构值得注意的是，我们现在所说的 LED 电视，其实还是液晶电视。

真正意义上的 LED 电视屏幕应该是 L ED 面板，但是现在 LED 面板生产技术还不够成熟。

现在我们所认识的 LED 电视，屏幕依然是液晶面板，只不过是由 LED 背光模组替代了传统背光源而已。

虽然这仅仅是背光源的变换，但是得益于 LED 光源的优秀特性，却能大幅度提升液晶电视的色域值，使液晶电视在较低的功耗下实现更高的亮度和色彩饱和度，以及动画表现力。

小灯管大神通LED 即发光二极管，英文全称为 Light-Emitting-Diode。

这一全固体冷光源技术有三大显著优点：一是工作电压低，耗电量少。

一般来说，LED 的工作电压是 2-3.6V，工作电流是 0.02-0.03A，电能消耗不超过 0. 1W；二是高亮度、低热量、性能稳定，寿命长(一般为 10 万到 1000 万小时)；三是重量轻，体积小、抗冲击、耐振动性强、成本低。

发光二极管的结构发光二极管的结构主要由 PN 结芯片、电极和光学系统组成。

LED 的心脏是一个半导体的晶片。

它由两部分组成，一部分是 P 型半导体，在它里面空穴占主导地位；另一部分是 N 型半导体，在这边主要是电子。

整个晶片被环氧树脂封装起来。
