液晶电视电路分析

海信液晶电视机T-CON电路原理分析郝铭李方健编前语：近几年来，液晶电视机已大量进入平常百姓家中，已逐步取代CRT电视机，成为百姓购买电视机的首选。

仅从电视机的图像处理电路上看，液晶电视机与CRT电视机最大的不同，就是增加了时序控制（T-CON）电路，也称为逻辑板电路，这是液晶电视机维修中的难点。

本文将对T-CON电路的基本工作原理进行讲解，并以海信一款典型T-CON电路为例，对具体电路进行分析。

一、T-CON电路基本工作原理那么什么是时序控制电路？它在液晶屏中的作用是什么？它的电路组成有哪些呢？下面逐一进行介绍。

1、什么是时序控制电路CRT伴随着电视的发明已经近一个世纪，其活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直采用的是CRT。

同时，几乎所有视频图像信号的结构、标准都是以CRT的显示特点而设计、制定的，并一直沿用至今。

CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1所示。

为了适应CRT的这个显示特点，在发送端也利用扫描的方式，在行、场同步信号控制下把图像分解成一个个像素，按照时间的先后顺序进行传送，并且在一行像素和一场像素的间隔处，插入行同步和场同步信号，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间而串行排列的图像信号。

图1 CRT图像显示方式液晶电视机采用TFT液晶屏作为图像显示器件，这是一种从结构上、显示原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，如图2所示。

所以液晶屏无法直接显示原来专门为CRT设计、制定的视频图像信号，但是只要在液晶屏的前端增加一个特殊的转换电路，也就是“时序控制器”，就可以使液晶屏显示出原来只有CRT才能显示的图像信号了。

这个“时序控制器”就是我们常说的时序控制电路，也称为逻辑电路、T-CON电路，是液晶屏可以正常显示目前视频图像信号的关键部件。

图2 液晶屏图像显示方式2、T-CON电路的作用CRT是扫描组合图像，液晶屏是矩阵显示组合图像。

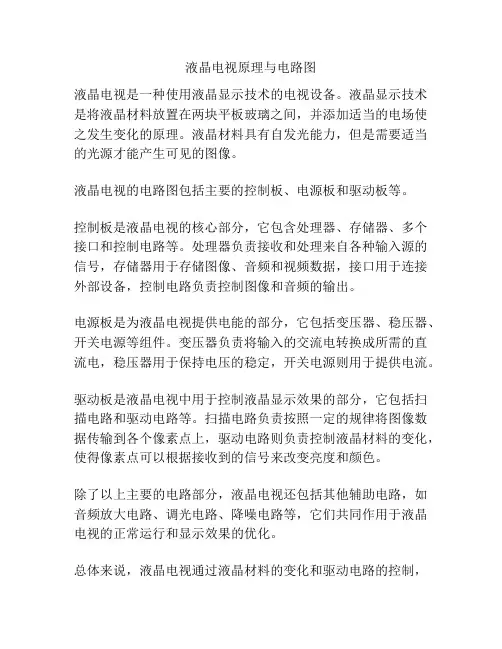

液晶电视原理与电路图
液晶电视是一种使用液晶显示技术的电视设备。

液晶显示技术是将液晶材料放置在两块平板玻璃之间，并添加适当的电场使之发生变化的原理。

液晶材料具有自发光能力，但是需要适当的光源才能产生可见的图像。

液晶电视的电路图包括主要的控制板、电源板和驱动板等。

控制板是液晶电视的核心部分，它包含处理器、存储器、多个接口和控制电路等。

处理器负责接收和处理来自各种输入源的信号，存储器用于存储图像、音频和视频数据，接口用于连接外部设备，控制电路负责控制图像和音频的输出。

电源板是为液晶电视提供电能的部分，它包括变压器、稳压器、开关电源等组件。

变压器负责将输入的交流电转换成所需的直流电，稳压器用于保持电压的稳定，开关电源则用于提供电流。

驱动板是液晶电视中用于控制液晶显示效果的部分，它包括扫描电路和驱动电路等。

扫描电路负责按照一定的规律将图像数据传输到各个像素点上，驱动电路则负责控制液晶材料的变化，使得像素点可以根据接收到的信号来改变亮度和颜色。

除了以上主要的电路部分，液晶电视还包括其他辅助电路，如音频放大电路、调光电路、降噪电路等，它们共同作用于液晶电视的正常运行和显示效果的优化。

总体来说，液晶电视通过液晶材料的变化和驱动电路的控制，
实现了高质量的图像显示效果。

各个电路之间相互配合，共同构建出一个完整的液晶电视系统。

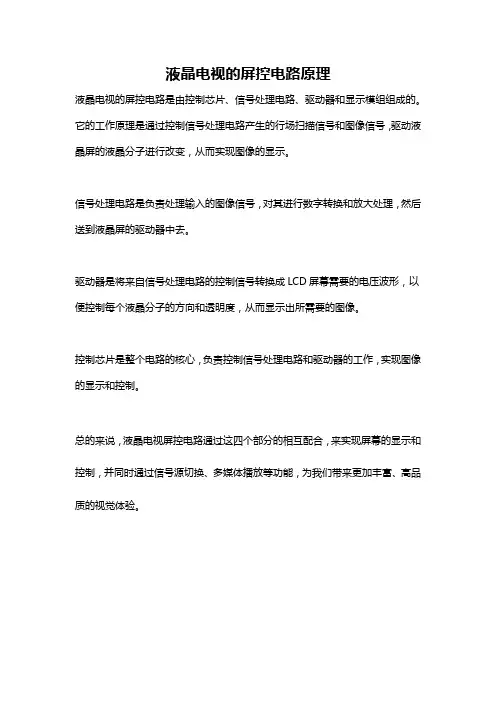

液晶电视的屏控电路原理
液晶电视的屏控电路是由控制芯片、信号处理电路、驱动器和显示模组组成的。

它的工作原理是通过控制信号处理电路产生的行场扫描信号和图像信号，驱动液晶屏的液晶分子进行改变，从而实现图像的显示。

信号处理电路是负责处理输入的图像信号，对其进行数字转换和放大处理，然后送到液晶屏的驱动器中去。

驱动器是将来自信号处理电路的控制信号转换成LCD屏幕需要的电压波形，以便控制每个液晶分子的方向和透明度，从而显示出所需要的图像。

控制芯片是整个电路的核心，负责控制信号处理电路和驱动器的工作，实现图像的显示和控制。

总的来说，液晶电视屏控电路通过这四个部分的相互配合，来实现屏幕的显示和控制，并同时通过信号源切换、多媒体播放等功能，为我们带来更加丰富、高品质的视觉体验。

液晶彩电信号处理与控制电路概述液晶彩电是现代家庭娱乐中不可或缺的设备之一。

其显示效果的优劣直接关系到观众的观看体验。

液晶彩电信号处理与控制电路起着至关重要的作用，它们负责对输入信号进行处理和控制，以提供清晰、流畅的图像和音频输出。

本文将概述液晶彩电信号处理与控制电路的基本原理和主要组成部分。

一、信号处理电路概述液晶彩电的信号处理电路主要包括输入端信号源解码、图像处理、音频处理和输出端接口等模块。

1. 输入端信号源解码输入端信号源解码模块用于接收并解码外部信号源的输入。

常见的信号源包括电视信号、视频信号、音频信号等。

在这一模块中，需要将输入信号转换为电视机内部可处理的数字信号。

2. 图像处理图像处理模块负责对输入的图像信号进行处理和优化。

其中包括亮度、色彩等参数的调节，以及针对不同图像场景的降噪处理和锐化处理等。

3. 音频处理音频处理模块用于对输入的音频信号进行处理和放大，以提供清晰、逼真的声音输出。

这部分主要涉及音频解码、声音场景调节和音频放大等功能。

4. 输出端接口输出端接口模块负责将处理后的信号输出到液晶屏幕和音箱等输出设备。

这包括液晶屏的驱动和刷新，以及音频信号的输出放大等。

二、控制电路概述液晶彩电的控制电路主要负责对整个电视机的各种功能进行控制和管理。

它包括主控芯片、存储芯片、遥控器接收器等组成部分。

1. 主控芯片主控芯片是液晶彩电的核心，它负责整个电视机的逻辑控制和信号处理。

主控芯片通常包含中央处理器(CPU)、图像处理器(GPU)、音频处理器(ADSP)等子模块，以及相关的外围接口。

2. 存储芯片存储芯片用于存储电视机的配置参数、预设图像和音频等数据。

这些数据可以通过用户界面进行修改和管理，以实现个性化的使用体验。

3. 遥控器接收器遥控器接收器模块负责接收并解码遥控器发送的红外信号，将用户的操作指令传递给主控芯片。

这使得用户可以通过遥控器轻松地控制电视机的各种功能。

三、总结液晶彩电信号处理与控制电路是液晶彩电的核心组成部分，它们通过对输入信号的处理和控制，确保电视机能够提供清晰、流畅的图像和音频输出。

液晶电视电源pfc电路详解及维修技巧PFC是什么？现在进行液晶电视机和等离子电视机电路分析时、故障维修时，都经常的提到“PFC电路”一词，这在早期的电视机中是没有的，早期维修电视机的师傅从来没有接触过的，但是PFC电路是目前液晶电视机和等离子电视机中不可缺少的电路。

那么PFC到底是什么？是一项新技术？还是新电路？先简单说说PFC的定义：PFC是英文的缩语；全称为“Power Factor Correction”，意思是“功率因数校正”；功率因数指的是有效功率与总耗电量（视在功率）之间的关系，也就是有效功率除以总耗电量（视在功率）的比值。

例如一台电源变压器的耗电量（输入功率）是100W，输出功率有90W，那么这台变压器的功率因数就是90W÷100W=0.9。

一个电熨斗的耗电量是300W，使用时产生的热量也为300W，那么这只电熨斗的功率因数就是300W÷300W=1基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。

功率因数最大为1，不可能超过1。

液晶电视电源pfc电路一、三星液晶彩电BN44-00155A电源板PFC电路原理三星液晶彩电BN44-00155A电源板中的PFC电路如下图左部所示，由驱动电路TDA4863G（ICP801S）和大功率MOSFET开关管QP801S、储能电感LP801为核心组成。

提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染，提高电网的供电质量，校正后为主电源提供约380V的直流电压。

（1）TDA4863G简介TDA4863G是西门子公司生产的一种新型PFC控制器，内部电路框图如下图所示，内部集成有高精度的基准电压源、启动定时器、一误差放大器、模拟乘法器、电流检测放大器、RS锁存器、MOSFET驱动级以及过电压保护、过电流保护和欠电压锁定（UVLO）电路等。

TDA4863G构成的离线式有源PFC前量变换电路，其特点是储能电感电流为零时，MOSFET功率管才进入导通，这样有效降低了开关管的应力和损耗。

LCD基本电路原理分析液晶显示器（Liquid Crystal Display，简称LCD）是一种广泛应用于个人电子设备中的显示技术。

它使用电场控制液晶分子的取向来调节光的透过率，实现信息的显示。

液晶显示器的电路主要包括驱动电路和控制电路两部分，下面我们将对LCD的基本电路原理进行分析。

驱动电路驱动电路是液晶显示器的核心部分，它主要负责向液晶单元施加适当的电场，调节光的透过率。

液晶显示器中常用的驱动电路包括被动矩阵驱动电路和主动矩阵驱动电路两种。

被动矩阵驱动电路是一种简单而经济的驱动方式，它使用行列交叉的导电线网格，通过行和列之间的交叉点施加电压来驱动液晶单元。

液晶单元的每个像素由两个导电网格之间的间隔区域组成，该区域中填充有液晶材料。

当驱动电压施加在液晶单元的间隔区域上时，液晶分子通过电场的作用，会改变光的偏振方向，从而调节光的透过率，实现显示效果。

主动矩阵驱动电路是一种更先进、更复杂的驱动方式。

它使用多个非晶硅薄膜晶体管（TFT）来驱动每个像素点，通过逐行选通的方式控制每个像素的亮暗。

在主动矩阵驱动电路中，每个像素点都有一个独立的驱动器，通过逐行选通的方式控制每行像素点的亮暗。

这种驱动方式可以实现更高的分辨率和更快的响应速度。

控制电路控制电路是液晶显示器的另一部分，它用于控制驱动电路的动作，以及信号的输入和输出。

控制电路中包含了对显示模式、亮度、对比度等参数的设置，以及标准的接口电路用于接收来自外部设备的信号。

控制电路中的重要组件包括微处理器、时钟电路、记忆电路等。

微处理器负责根据用户的输入和外部信号，控制液晶显示器的工作状态。

时钟电路用于提供精确的时序信号，保证液晶单元能够按照正确的顺序进行驱动和刷新。

记忆电路用于存储和输出驱动信号，以实现电压逐行选通的驱动方式。

此外，控制电路还包括输入和输出接口电路，用于与外部设备进行通信。

常见的接口电路包括VGA、HDMI、DVI等，它们可以接收来自计算机、DVD播放器、摄像机等设备的信号，经过控制电路的处理后，驱动液晶显示器显示出图像。

液晶屏电路工作原理
液晶屏电路是指用于驱动液晶显示器的电路，其工作原理主要分为两部分：显示驱动电路和背光驱动电路。

1. 显示驱动电路：液晶屏显示驱动电路主要负责控制液晶显示器中液晶分子的定向，从而实现图像的显示。

其工作原理如下： a. 对于每个像素点，显示驱动电路会给出相应的控制信号，
这些像素控制信号被送入液晶屏，引起液晶中对应的液晶分子定向。

b. 通过改变这些分子的定向，液晶可以通过光的偏振来调节
光的透过度，进而实现对图像的显示。

通过控制不同的像素点的液晶分子定向，可以显示出完整的图像。

2. 背光驱动电路：背光驱动电路用于提供足够的亮度和均匀的背光光源。

其工作原理如下：
a. 背光驱动电路通过直流电源提供给液晶显示器的背光光源，通常是利用冷阴极荧光灯（CCFL）或发光二极管（LED）来
提供背光。

b. 背光驱动电路中的逆变器部分将直流电源转换成所需的交
流高电压，用于激活冷阴极荧光灯。

对于LED背光，背光驱
动电路则根据LED的特性提供适当的直流电压和电流。

c. 通过调整背光驱动电路的输出电压和电流，可以控制背光
亮度的大小。

综上所述，液晶屏电路通过显示驱动电路控制液晶分子的定向，从而实现图像的显示，同时通过背光驱动电路提供合适的背光亮度，使图像在液晶屏上清晰可见。

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。

液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路,而且保护电路也更加复杂和完善。

虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异.本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。

液晶电视电源主要由待机副电源、PFC（功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成,其输出一般有24v、12V、5V等几组电压，由主板CPu控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。

所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS-ON，让电源板上的PFC电路工作，产生正常的PFC电压（400V左右），接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。

其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电;+24v电压主要给背光电路(高压板）供电。

这里我们先介绍一下液晶电源中的特殊单元电路.1．升压直流斩波电路PFC电源采用的就是该电路。

它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同.这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。

升压原理如图2。

上面是Q1导通状态图，下面是Q1截止状态图。

当Q1导通时,电源Ue通过L3、Q1构成回路，在L3上产生左正右负的自感电动势UL，D1反向截止(Q1、D1、c3是一组回路)；当Q1截止时，L3上的自感电动势马上逆转，阻碍电流突降,UL变成左负右正,这时Ue和UL两组电源进行串联叠加，D1正向导通对c3充电，得到B+电源给负载供电。

B+等于Ue+UL，明显B+大于Ue。

详解液晶彩电背光灯驱动电路为了让冷阴极灯管安全、高效稳定地工作，其供电与激励必须符合灯管的特性。

具体而言，灯管的供电必须是频率为30kHz~100kHz的正弦交流电。

如果给灯管两端加上直流电压，会使部分气体聚集在灯管的一端，则灯管就会一端亮一端暗。

在液晶彩电中，电源板输出的电压为+24V或+12V直流电压，显然不能直接驱动背光灯管，因此需要一个升压电路把电源板输出较低的直流电转换为背光灯管启动及正常工作所需的高频正弦交流电。

这个升压电路组件就是常说的背光灯驱动板（Inverter），又称逆变器、升压板或高压板。

在液晶电视机中，背光灯驱动板是一个单独工作且受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管，并在CPU的控制下进行启动、停止（on/off）及亮度调节。

背光灯驱动板主要由振荡器、调制器、功率输出电路及保护检测电路组成，如1图所示。

在实际电路中，除功率输出部分和检测保护部分外，振荡器、调制器及控制部分通常由一块单片集成电路完成，这类集成电路常用的主要有BD（Rohm公司生产，如BD9884FV、BD9766等）及OZ系列（凹凸微电子公司生产，如02960、02964等）；功率输出管多采用互补的功率型场效应管，有的采用3脚和8脚（①~③脚为S极，④脚为G 极，⑤-⑧脚为D极）贴片封装型，常见型号有D454、RSS085、D413、TPC8110、FDD6635.FDD6637等，如图2所示；还有的采用由N沟道和P沟道组合的5脚或8脚MOSFET功率块（①脚为Sl极，②脚为Gl极，③脚为S2极，④脚为G2极，⑤~⑧脚为D1、D2极），如SP8M3、TPC8406、4614、APM40520、P2804ND5G等，如图3所示。

保护检测多由集成电路10393、358、393或LM324及其外围元件来完成。

输出电路主要由高压变压器、谐振电容及背光灯管组成，并设有输出电压、输出电流取样电路。

海信LED液晶电视电源电路分析与维修（图）注：本文以海信2264电源板为例讲述。

RSAG7.820.2264板正面图RSAG7.820.2264板背面图图1、电源整体方框图示一、电源输入、滤波、整流部分电路:220V电压经过保险管F802,压敏电阻RV801过压保护,进入由L807、C802、C803、C804、L806等组成的进线抗干扰电路.滤除高频干扰信号后的交流电压通过VB801、C807、C808整流滤波后,得到一个300V左右的脉动直流电压.图2、进线抗干扰、整流滤波部分图示图3、电源输入、滤波、整流电路部分原理图示二、待机5VS电路:图4、5VS电压形成部分方框图示表一 N831 STR-A6059H引脚功能1、待机5VS的形成原理：本机5V待机电压由N831和外围元器件组成,PFC端电压通过开关变压器T901的初级绕组1-3端加到N831的第7脚和第8脚(MOS 管的D极.启动电流输入端)N831开始工作.T901各个绕组产生感应电压.4端和5端绕组感应电压经过R837限流VD832整流C835滤波后,为N831第5脚提供20V直流工作电压.20V电压另外经过待机控制信号PS-ON控制三极管V832控制光耦和V916控制后为PFC电路N810的第8脚供电.2、5V的稳压电路：T901次级绕组经过VD833整流,C838、L831、C839组成的T型滤波器滤波后,形成5VS电压.5V稳压电路由取样电阻R843、R842、R841及N903,光耦N832组成.当5V电压升高时,分压后的电压加到N903的R端,经内部放大后使K端电压降低,光耦N832导通增强,N831的第4脚反馈控制端电压降低,经内部电路处理后,控制内部MOS管激励脉冲变窄,使5VS降到正常值.3、5V的欠压和过流保护电路：N831的第1脚是内电路MOS管源极通过外接电阻R831接地,也是内电路的过流检测端,电流大时起到保护作用.N831的第2脚是掉电欠压检测输入端,电阻R897、R899、R823、R901组成市电电压检测电路,电阻R900和R901组成20V电压掉电检测,当负载加重或者其他原因引起20V电压下降时,电阻R900和R901的分压也随之下降,当降到电路设计的阈值时,电路保护,停止工作.图5、稳压取样回路部分图示图6、市电检测及20V掉电检测部分图示图7、5V待机部分电路原理图示三、待机控制、功率因数校正PFC电路：图8、功率因数校正PFC部分图示表二 N810 NCP33262引脚功能1、PFC的形成：本机的PFC电路由储能电感L811,PFC整流管VD812,N810(NCP33262)及其外围元件组成.当主机发出开机信号后VCC经过R815限流VZ812稳压,C814、C816滤除杂波加到N801的第8脚后,经内部电路给软启动脚第2脚外接电容充电,电平升高后PFC 电路进入工作状态,将整流后的300V电压变换为整机所需380V的PFC 电压.2、PFC详细工作过程：N810的第7脚输出斩波激励脉冲经过灌流电路加到斩波管V811、V810的G极,在激励信号的正半周激励脉冲分别经过R895、VD816、R820、VD815加到两只MOS管的G极,使V811、V810导通.在激励信号的负半周,脉冲经过R836和R821加到V805、V806的B极,V805、V806导通,MOS管的G极电压快速释放,斩波管截止.VZ814和VZ811是斩波管G极过压保护二极管.R1034、R902两只电阻的作用是在关机时泄放掉MOS管G-S间的电压.经过电阻R811、R812、R813、R814分压得到正弦波取样电压进入到N810第3脚,用于校正第7脚输出脉冲波形.由于此电源工作在DCM状态,储能电感L811次级绕组11-13端感应的电压经R816和R868分压后为N810第5脚提供过零检测信号,控制PFC电路内部斩波信号的开启和关断.2、PFC电压的稳压：电阻R826、R827、R828、R805、R829、R830组成PFC电压取样反馈电路,分压后的取样电压送到N810的第1脚,经内部误差放大电路比较后,调整第7脚激励脉冲的输出占空比,控制斩波管的导通时间,以达到稳定PFC电压的目的.3、PFC的过流保护：电阻R849、RR825为PFC电路过流检测电阻.如果出现电源负载异常过重时,MOS管过大的电流流经R825、R849、R825、R849上的压降就会升高,升高的电压经过R823加到N810的第4脚,N810停止工作,起到保护作用.4、PFC市电欠压保护：N810的第2脚是软启动端,该脚外接三极管V804接市电欠压保护电路,当市电电压过低时,由R1028、R1032、R1026、R1030组成的市电电压分压取样电压ER电压为低电平,V804导通,4脚电平为低电平芯片停止工作.图9、待机控制电路部分图示图10、PFC取样反馈电路部分图示图11、市电输入检测部分图示图12、PFC电路部分电原理图示四、100V直流形成电路：图13、NCP1396部分图示图14、100V、12V直流形成部分图示220V交流经过整流滤波,进行功率因数校正后得到400V左右的直流电压送入由N802(NCP1396)组成的DC-DC变换电路.PFC电压经过R874、R875、R876、R877分压后送入N802第5脚进行欠压检测,经运算放大输出跨导电流.开机同时第12脚得到VCC1供电,软启动电路工作,内部控制器对频率、驱动定时等设置进行检测,正常后输出振荡频率.第4脚外接定时电阻R880;第2脚外接频率钳位电阻R878,电阻大小可以改变频率范围;第7脚为死区时间控制,可以从150ns到1us之间改变.第1脚外接软启动电容C855;第6脚为稳压反馈取样输入;第8脚和第9脚分别为故障检测脚.当N802的第12脚得到供电,第5脚的欠压检测信号也正常时,N802开始正常工作.VCC1加在N802第12脚的同时,VCC1经过VD839,R885供给倍压脚第16脚,C864为倍压电容,经过倍压后的电压为195V左右.从第11输出的低端驱动脉冲通过拉电流电阻R860送入V840的G级,VD837、R859为灌电流电路.第15脚输出的高端驱动脉冲通过拉电流电阻R857送入V839的G级,VD836、R856为灌电流电路.当V839导通时,400V的VB电压流过V839的D-S级及T902绕组、C865形成回路,在T902绕组形成下正上负的电动势,次级绕组得到的感应电压,经过VD853、C848整流滤波后得到100V直流电压,为LED驱动电路提供工作电压.次级另一路绕组经过R835、VD838、VD854、C854、C860、整流滤波后得到12V电压给主板伴音部分提供工作电压.次级另一绕组经过VD852、C851、C852、C853整流滤波后得到12V电压.同理,当V840导通,V839截止时,在T902初级绕组形成上正下负的感应电动势耦合给次级.由R863、R864、R865、R832、R869、N842组成的取样反馈电路通过光耦N840控制N802第6脚,使其次级输出的各路电压得到稳定,由C866、R867组成取样补偿电路。

电视机*■------1/康佳3的咖C£型LED液晶_DC-DC獻紛析与欲障接修康佳32F3300C E型L ED液晶电视采用三合 _板，板号为35016968,屏型号为H V320W H C- 200-X-PCB-XU0。

实绘主板上的D C-D C转换 电路如图1所示（未标注容量的电容为贴片电容)。

5Vsb待机电压形成电路由N802( FR9888 )及 外置元件组成。

通电后，12V电压一路加到N802 ②脚，另一路通过电阻R835加到N802的使能端 ⑦脚，电路起振,在③脚产生幅度约为11.6Vp-p、周期约为2.9|j l S的波形，如图2所示。

在N802内部的续流管及储能电感L806的作用下，在滤波电□李洪臣容C843、C848两端形成5V直流电压。

3.3Vsb待机电压由N806(W33K)稳压产生，供CPU、遥控、按键等电路使用。

1.25V内核供电电压电路由N801(HL208)及 外置元件组成。

二次开机后,C P U的Power端输 出约3V左右的高电平，通过电阻R804加到 N801的使能控制端①脚。

电路起振，在N801③脚 产生幅度为3.6Vp-p、周期为0.56j j l s的脉冲，如图 3所示。

在N801内部续流二极管及储能电感L801的作用下，在滤波电容C506两端产生1.25V 电压,供主芯片内核使用。

①②③16 T e l e v i s i o n电压由N801( 1117-25C)稳压产生，供D D R使 除。

w-w w.jw1989.e n A P P l-IA T M C S E TREPA ITRITSIG用。

待机时,C P U的P O W E R端子输出OV低电 平，三极管V W971截止，则取样电阻R W977不 起作用，此时的取样电阻为R W975、R W976,此 时开关电源90V(背光供电）端的电压约为55V, 12V端的电压约为6.5V。

夏新液晶彩电电源电路工作原理分析一、电源电路的组成及工作原理1.电源电路的组成框图（见下图）该系列电源所提供的电压分为三组：第一组不受控。

一开机就有的+5vS主要是给操作控制MCU提供电压：第二组给液晶电视LCD屏上的升压板提供+24V工作电压：第三组输出电压较多，有+12V、-12V、+18V、+3.3V和+5V。

这组主要是向音、视频处理电路板及LCD屏上的控制板提供工作电压。

其中第二、三组的电压受McU控制。

该电源板主要由输入滤波电路、整流电路、功率因素校正电路、PWM交流变换器电路、稳压电路和保护电路组成的。

2.电路工作原理（1）+5VS电压产生及稳压过程1）产生过程：市电220V由连接器JF1输入，经保险丝F1（3.15A／250V）后，进入由T2、T1、C5、C6等组成的抗干扰电路。

滤除高频杂波。

而后再进入整流桥堆DB1进行全波整流及C13滤波获得300V的直流电压。

这个电压通过开关变器T4的（1）（2）绕组加至U2（FS-DH321）的（6）、（7）、（8）脚。

U2是开关电源模块。

与此同时经过整流滤波后的直流300V也通过R111、R112向U2（5）脚提供软启动电压。

u2内部的振荡电路开始振荡，其振荡脉冲电压经整形、均衡、驱动电路放大形成的开关脉冲被加至内部开关管的栅极，使开关管工作于开关状态。

于是在T4的绕组中形成大小、方向时刻变化的脉冲电源。

由于电磁感应，在T4的次级各绕组也感应出相应的感应电压。

其中绕组（3）～（4）的感应电压经D66半波整流C22滤波和D50稳压送至U2的（2）脚向U2提供工作电压；绕组（5）～（7）的感应电压经D13半波整流、C44、L1、C52滤波形成+5VS的电压。

2）稳压控制过程：采用次级取样稳压方式。

当某种原因使得+5VS升高通过电阻R38流入光耦U4中二极管的电流增大，光敏三极管的内阻减小，u2的（3）脚电位下降，内邮脉宽调制电路输出开关脉冲占空比下降。
