液晶显示器高压板维修代换实例液晶显示器在现代生活中越来越普遍,但是常常遇到的问题之一就是高压板的故障,导致屏幕黑屏或者显示异常。
高压板是液晶显示器中一个非常关键的部件,它负责把直流电转换为高频交流电,提供驱动信号给液晶屏幕,因此它的正常工作对于液晶显示器的显示效果至关重要。
当出现高压板的故障时,我们可以选择维修或者代换高压板。
接下来我们就来了解一下液晶显示器高压板维修代换实例。
一、高压板维修如果你的高压板出现了故障,那么第一步就是需要确定问题出在哪里。
常见的高压板故障有:高压板输出电压不稳定;输出信号出现抖动;音频输出异常等等。
大多数高压板故障都是由于电容、电阻、晶振等元器件失效或者损坏所致。
1.高压板常见故障维修如果高压板的元器件损坏或者失效,可以先使用万用表进行检测,确定是哪个元器件出了问题。
比较常见的故障是电容和电阻,如果检测到这两个部件失去响应或者短路,那么就需要进行更换。
首先需要将高压板取下来,可以使用螺丝刀将高压板固定的螺丝拆下,拆下高压板后,需要小心的将液晶显示屏幕的前面板拆下来,此时需要注意,不能用力过大,否则容易损坏显示屏幕。
当高压板完全暴露后,可以用万用表进行检测。
找到电容或者电阻元件,使用万用表分别测试电容或电阻的电阻值是否有异常;如果电容无响应,或者电阻短路,可以考虑更换。
2.高压板批量修复如果需要大规模维修高压板,可以考虑将维修作业分批进行。
先将高压板找出来,按照故障排列组合,进行分类。
如:按照信号线的故障或者按照输出高压部分的故障,分别进行分类维修。
这样有利于提高维修效率和准确性,尤其是在工厂或者维修点进行批量维修时。
二、高压板代换如果你对高压板的维修不是很熟悉,或者没有相对应的工具和技术,那么可以考虑进行高压板的代换。
一般情况下,高压板维修相对来说比较麻烦,如果不小心操作不当,还有可能导致更大的问题。
因此,如果你不是专业技术人员,就可以考虑将高压板进行代换。
1.高压板型号选择在高压板代换的过程中,需要注意高压板的型号和规格,不同型号适用于不同的设备或型号。
液晶显示器的驱动板、高压板维修教程液晶显示器电路板元件密度大、贴片元件型号不易辨认、配件难买,而替代板容易买到,价格适宜,所以在很多时候都是通过更换相应功能电路板来进行维修的,即所谓板级维修。
板级维修主要包括驱动板的代换、高压板的代换和电源板的代换。
有些机型的电源板和高压板是做在一起的,既可以分别代换,也可以用电源高压一体板整个代换。
由于电源部分电路简单,维修容易,很少进行板级维修,因此本文仅就驱动板和高压板的代换方法及注意事项进行阐述。
一、驱动板的代换.驱动板是指液晶显示器整个小信号处理电路板,包括VGA(DVI)信号输人、MCU 系统控制、二次电源稳压、液晶屏接口电路等。
一般来说,一块驱动板接通电源,配好屏线和OSD按键板,再接上高压板,就是一个完整的液晶显示器电路。
通过烧录不同程序,这种驱动板可适应各种型号的液晶屏。
选配驱动板主要看驱动板的接口是否和待修显示器相符。
下面通过对其接口的功能解释,说明如何选定驱动板。
1.屏线接口屏线接口必须和液晶屏配合。
液晶显示器所用的屏主要有TTL接口和LVDS接口两种,TTL接口主要集中于15英寸以下的液晶屏.LVDS接口则涵盖了 13.3英寸以上90%的液晶屏。
两种接口的驱动方式不一样,屏线形状不一样,是不兼容的。
判断液晶屏是哪种接口,主要是通过查阅此型号液晶屏的技术手册。
有经验的维修员也可以通过接口形状或者液晶屏的型号直接判断。
例如,M150X3-L01是LVDS接口的液晶屏,而M150X3-T03则是TTL接口的液晶屏,二者的区别就在型号后缀的一L 和一T上。
所以,如果自己不能明确判断液晶屏的型号,一定要把液晶屏上与型号有关的所有字母和数字告诉驱动板经销商。
LVDS接口引脚数在30个以下,数据线名称为DO一、DO+、D1一、D1+、D2一、D2+、 CK~、CK+、D3-、D3+等。
如果是6位屏,就没有D3-、D3+这一组信号c常见的有20 脚和30脚的接口,早期的10英寸~12英寸的屏也有14脚接口的。
液晶显示器中容易损坏的部件是:高压板、数据线、驱动板、内置电源和屏幕本身,下面就介绍下这些情况进行分析:一、液晶显示器故障较多的还是高压板。
高压板出问题后,出现的故障现象一般分成2种。
1、灯管能亮一下,很快就不亮了;2、灯管根本就不亮。
针对这两种故障,都可以修复高压板或直接更换高压板。
维修时要注意的是部分显示器有灯管线开路、灯管坏了或老化也会出现能亮一下,很快就不工作了。
二、VGA线坏,造成颜色不对或机器不工作,直接更换VGA线。
更换线之前,把原线的引脚测量清楚,以便快速更换线时接错。
三、驱动板坏,一般是不开机,或开机不能正常工作。
驱动板坏,大致分为主芯片坏、M CU坏或数据丢失、供电电路坏等等。
一般驱动板坏了,修复比较麻烦,主要是零件和数据软件不好找,一般供电电路可以修修MCU坏或数据丢失某些机型是可以重写软件数据解决,但还是很多显示器没办法写(软件找不到),怎么办?在这种情况下,一般可用代用板或通用板。
四、内置电源坏,主要是不输出电压或输出电压带不起负载。
电源坏比较好修,一般先查输出部分有没有电压输出。
有的话,交流电路就基本上没问题了,要查的就是直流电路了。
保护电路出问题了、滤波电路开路或电容失效、整流二极管坏等等。
输出部分没有电压输出,先查后级负载有没有短路。
有短路先断开短路电路,看电压是不是正常了。
如果后级电路没短路,那就要查交流部分了,从交流220V到桥堆,经整流滤波后得到300V直流,300V到后级开关管到电源管理IC等电路,逐一排查。
五、屏坏,一般有以下几种情况:1、花屏竖彩条或COG、TAB不良;2、白屏或黑屏;3、亮线、亮带、暗线、黑线、黑斑;4、背光纸、背光板不良偏光膜刮伤。
这种故障的修复概率不是很高,1和3两种情况大部分需要更换LCD了。
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修一、背光灯原理冷阴极灯管(CCFL)由冷阴极发射电子极和阳极构成,极之间通过电解质溶液隔开。
当极中有电流通过时,冷阴极发射电子极会产生电子,这些电子会被阳极电场吸引,从而释放出光线。
为了使冷阴极发射电子极产生电子,需要通过高压驱动电路提供足够的电压和电流。
一般冷阴极发射电子极的工作电压为600V至1500V,工作电流为3mA至6mA之间。
二、高压驱动电路原理高压驱动电路主要用于提供极高的电压和电流,以驱动冷阴极发射电子极。
高压驱动电路主要由变压器、整流电路和驱动电路组成。
变压器是高压驱动电路的核心部件,其作用是将输入的低压交流信号转变为高压交流信号。
在一般的液晶显示屏背光灯中,变压器主要采用高频变压器。
高频变压器通常采用磁导材料作为磁芯,以提高变压器的性能和效率。
整流电路用于将高压交流信号转换为高压直流信号,以供冷阴极发射电子极使用。
整流电路一般采用桥式整流电路,其具有整流效果好、波动小的特点。
驱动电路用于控制高压驱动电路的输入和输出。
驱动电路通常由高压电荷泵和高压切换电路组成。
高压电荷泵用于将输入的低压信号转换为高压信号,以供后续的驱动电路使用。
高压切换电路用于控制高压输出的开关,以实现对冷阴极发射电子极的驱动。
三、维修方法在维修大屏幕液晶显示屏的背光灯及高压驱动电路时,常见的故障有背光灯不亮、背光灯亮暗不均等。
下面将介绍一些常见的故障排除方法。
首先,可以检查背光灯驱动线路是否有松动或断开的情况,需要检查传输线路、接头和电源控制板是否有损坏。
如果有松动或断开的情况,需要重新连接或更换。
其次,可以检查高压驱动电路是否正常工作,需要使用万用表测量驱动电路的输入和输出是否符合规格。
如果发现输入或输出不正常,需要检查电路板上是否有元件损坏或焊接问题,需要重新焊接或更换损坏的元件。
最后,如果以上方法都没有解决问题,可能需要更换整个背光灯驱动电路模块。
这需要具备一定的电子维修技能和相关工具,建议找专业的维修人员进行更换。
液晶高压板原理与维修液晶高压板(也称逆变器、升压板、背光板、背光灯驱动电路或背光灯电源。
)该电路的作用是将开关电源电路提供的DC12/24V低压直流电压转换为液晶面板所需要的AC1000V~1800V的高频交流电压,点亮液晶面板背光灯管CCFL(冷阴极荧光灯)或者无阴极EEFL 灯管。
在液晶彩电中,逆变电路一般独立做成一个条状电路板,一般的高压条的输入电压为8~24V,输出电流为8mA左右,输出频率为45~75kHz,输出工作电压为几百伏至上千伏,多数为1600V左右。
1)高压条的输入端大体上有4个信号:一、是电源,小屏幕一般为12V,大屏幕一般为+24V;有保险丝的一般来说是正极二、是接地端,三、是背光开启/关断控制端(ON/OFF);控制脚一般是3.3V和5V,也有个别是接地的四、是亮度调整端(ADJ)。
2)高压条的输出口接CCFL背光灯管,每个输出口由两根线组成,一根为高电平,一根为低电平。
由于输出端口有高压,所以要注意在通电时不要用手去碰,以免触电,对身体造成伤害。
另外需要说明的是,高压条的输出接口有窄口和宽口之分。
通常,液晶彩电的液晶屏灯管有2个、4个、6个、8个或更多,这就需要高压条也应该适当配对,也就是说,这些灯管要分别由高压条的输出口进行驱动,小屏幕液晶彩电一般为10个以下,随着屏幕尺寸的增大,所采用的灯管数也会相应增加。
灯管的多少与屏的大小有关,一般来说:15英寸屏为2根灯管,19英寸屏为4根灯管,26英寸屏为12根灯管,32英寸屏为16根灯管,37~42英寸屏为20根灯管。
3)高压板工作原理高压板实际就是逆变电路,主要由驱动控制电路(振荡器、调制器)、直流变换电路、驱动电路(功率输出管及高压变压器)、保护检测电路、谐振电容、输出电流取样电路、CCFL背光灯等组成。
在实际的背光灯逆变电路中,常将振荡器、调制器、保护电路集成在一起,组成一块小型集成电路,一般称之为驱动控制IC。
工作原理:,该控制信号一般来自微控制器(MCU)部分。
液晶显示器高压板芯片和驱动板维修技法液晶显示器广泛应用于现代电子产品,其高压板芯片和驱动板是显示器正常运行的关键部件。
但是,由于长时间使用或意外损坏,高压板芯片和驱动板也会出现故障,需要及时进行维修。
本文将介绍液晶显示器高压板芯片和驱动板维修的技法,帮助用户更好地维护电子设备。
一、高压板芯片维修技法高压板芯片用于为液晶显示器提供高压信号,基本由驱动IC、MOS管和变压器等器件组成。
因此,维修高压板芯片需要了解其结构和特点,对损坏的器件进行检测和更换。
1.检测驱动IC驱动IC是高压板芯片的核心部分,如果出现故障,液晶显示器将无法正常工作。
在检测驱动IC时,需要使用万用表测量其引脚的电阻和电压值。
如果引脚存在短路或开路,需要更换驱动IC。
2.检测MOS管MOS管是高压板芯片中负责开关变压器的元器件,如果出现故障,将影响液晶显示器的亮度。
在检测MOS管时,可以使用电子万能表测量其电阻和电容值。
如果MOS管损坏,需要及时更换。
3.检测变压器变压器是高压板芯片中将低电压转换为高电压的关键部件,如果出现故障,将导致液晶显示器无法正常工作。
在检测变压器时,需要使用万用表测量其回路是否通畅,并检查有无短路或开路的情况。
如果发现异常,就需要对变压器进行更换。
二、驱动板维修技法驱动板是液晶显示器中负责控制像素点变化的关键部件,在使用过程中,需要注意电压和温度控制,避免出现过载或过热现象。
如果发现驱动板出现故障,可以采用以下维修技法。
1.检测驱动芯片驱动芯片是驱动板的核心部件,负责控制液晶显示器的图像显示。
在检查驱动芯片时,需要使用万用表测量其引脚的电阻和电压值,同时检测有无短路或开路的情况。
如果存在引脚损坏,需要及时更换。
2.检测线路板线路板是驱动板中负责电脑和液晶屏之间的信号传递的部件,如果发生短路或腐蚀,将影响图像的清晰度和稳定性。
在检测线路板时,需要使用万用表测量其引脚的电阻和电压值,检查线路板是否松动或错位。

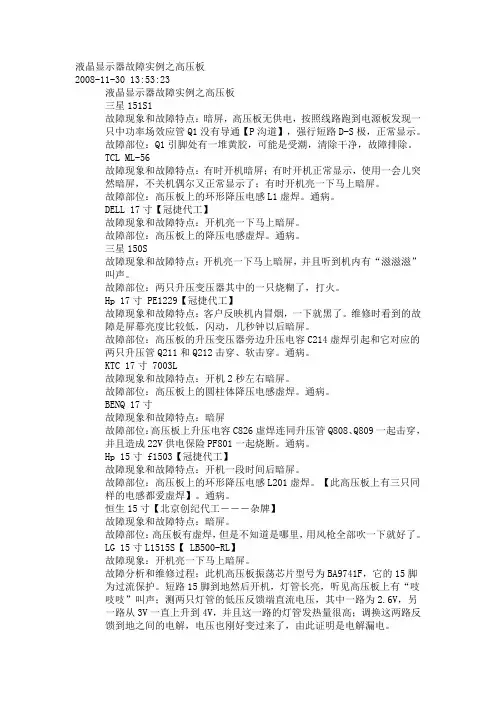

液晶显示器故障实例之高压板2008-11-30 13:53:23液晶显示器故障实例之高压板三星151S1故障现象和故障特点:暗屏,高压板无供电,按照线路跑到电源板发现一只中功率场效应管Q1没有导通【P沟道】,强行短路D-S极,正常显示。
故障部位:Q1引脚处有一堆黄胶,可能是受潮,清除干净,故障排除。
TCL ML-56故障现象和故障特点:有时开机暗屏;有时开机正常显示,使用一会儿突然暗屏,不关机偶尔又正常显示了;有时开机亮一下马上暗屏。
故障部位:高压板上的环形降压电感L1虚焊。
通病。
DELL 17寸【冠捷代工】故障现象和故障特点:开机亮一下马上暗屏。
故障部位:高压板上的降压电感虚焊。
通病。
三星150S故障现象和故障特点:开机亮一下马上暗屏,并且听到机内有“滋滋滋”叫声。
故障部位:两只升压变压器其中的一只烧糊了,打火。
Hp 17寸 PE1229【冠捷代工】故障现象和故障特点:客户反映机内冒烟,一下就黑了。
维修时看到的故障是屏幕亮度比较低,闪动,几秒钟以后暗屏。
故障部位:高压板的升压变压器旁边升压电容C214虚焊引起和它对应的两只升压管Q211和Q212击穿、软击穿。
通病。
KTC 17寸 7003L故障现象和故障特点:开机2秒左右暗屏。
故障部位:高压板上的圆柱体降压电感虚焊。
通病。
BENQ 17寸故障现象和故障特点:暗屏故障部位:高压板上升压电容C826虚焊连同升压管Q808、Q809一起击穿,并且造成22V供电保险PF801一起烧断。
通病。
Hp 15寸 f1503【冠捷代工】故障现象和故障特点:开机一段时间后暗屏。
故障部位:高压板上的环形降压电感L201虚焊。
【此高压板上有三只同样的电感都爱虚焊】。
通病。
恒生15寸【北京创纪代工――-杂牌】故障现象和故障特点:暗屏。
故障部位:高压板有虚焊,但是不知道是哪里,用风枪全部吹一下就好了。
LG 15寸L1515S【 LB500-RL】故障现象:开机亮一下马上暗屏。

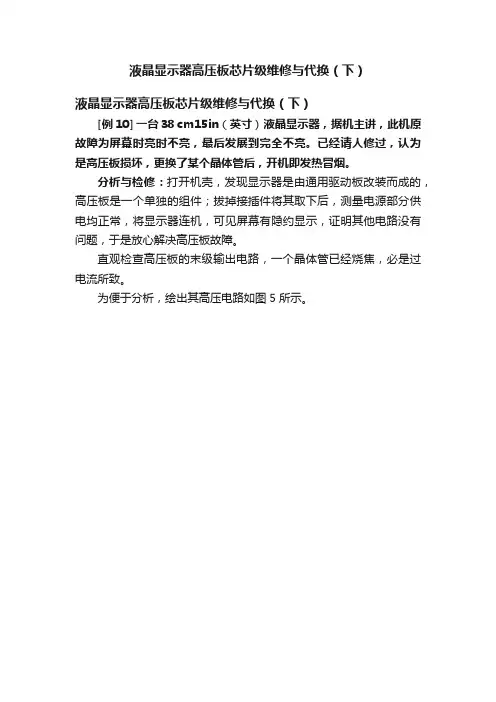

液晶显示器高压板芯片级维修与代换(下)液晶显示器高压板芯片级维修与代换(下)[例10] 一台38 cm15in(英寸)液晶显示器,据机主讲,此机原故障为屏幕时亮时不亮,最后发展到完全不亮。
已经请人修过,认为是高压板损坏,更换了某个晶体管后,开机即发热冒烟。
分析与检修:打开机壳,发现显示器是由通用驱动板改装而成的,高压板是一个单独的组件;拔掉接插件将其取下后,测量电源部分供电均正常,将显示器连机,可见屏幕有隐约显示,证明其他电路没有问题,于是放心解决高压板故障。
直观检查高压板的末级输出电路,一个晶体管已经烧焦,必是过电流所致。
为便于分析,绘出其高压电路如图5 所示。
图5 例10 液晶显示器高压电路原理图由图5 可见,这是一个Royer 电路,主控芯片是BIT3102,这种电路在很多高压板上都有应用。
在检测过程中发现在PCB 铜箔面L1 的两个焊点竟用铜线短接,取下短接线后,L1 一个引脚就脱离了焊盘,可见这个引脚已经严重烧蚀,系虚焊打火所致。
测量其阻值,表针不动,用刮刀将引脚清除干净后测阻值恢复正常。
将L1 焊好,更换损坏的Q1、Q2 后,通电试机,屏幕点亮,显示正常,手摸Q1、Q2 温升正常,至此故障彻底排除。
提个醒:在很多电路中,电感的作用都容易被忽略,一些维修经验也证明很多电感都可以用导线直接短接。
本例中的第一个维修人员恰恰是因为盲目凭借经验,不对电路进行分析,才导致维修失败的。
Royer 结构高压逆变电路供电电感是不允许短路的,该电路中,L1 的作用有两点:(1)抑制Q3 开关电流突变,减小开关损耗;(2)避免对振荡电路工作的影响。
[例11] 一台液晶显示器,开机屏暗分析与检修:根据维修经验,怀疑高压电路有故障,首先用“替换法”更换灯管,把高压板上的灯管接口从高压板上拆出,换上新灯管开机,毫无反应,说明故障不是灯管引起。
接着检查驱动板和高压板的连线,看高压板是否有正常的供电、高压启动信号和亮度控制信号。
液晶显示器高压板电路典型故障的判断与调测-电气论文液晶显示器高压板电路典型故障的判断与调测刘佳(正德职业技术学院,江苏南京211006)【摘要】液晶显示器高压板电路主要由驱动控制电路(振荡器、调制器)、直流变换电路、Royer结构驱动电路、液晶显示器高压板电压和电流检测电路、CCFL等组成。
