液晶电视电路分析

海信LED55W20D（MSD6A628机芯）液晶彩电电路分析海信LED55W20D(MSD6A628机芯)液晶彩电触控框信号流程图海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之3.3Vstb电路3.3Vstb为待机3.3V，通过待机5V转换而来，待机不受控。

用于系统的PM供电、MbootFLASH供电等。

此电压不正常会造成整机不启动。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之+5V电路+5V为系统主5V，待机不受控，设计容量为5A。

LED产品中电源板无+5V输出，需要主板通过DC-DC转换而来。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之33V_Normal电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之核电VCC1.2V电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之液晶屏TCON供电电路液晶屏的TCON供电采用最常用的MOS管切换电路，实现TCON 供电的切换控制和输入电源选择。

如果此部分电路出故障，如N44损坏，会导致液晶屏无输出，现象表现为黑屏或灰屏（背光亮的时候），或者有音无图。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之USB供电电路分别的OPS模块和电视本身USB口供电。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之DDR3供电电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之集成运放供电电路此供电不正常会造成VGA输出颜色不正常，或者图像抖动。

海信LED55W20D(MSD6A628机芯)液晶彩电之待机控制电路待机控制采用两级反向的方式，上电时MSD6A628B的控制管脚PWR-ON/OFF默认为高阻状态，这样V2的控制端B为高电平，两级反向后standby为高，电源启动，输出+12V，系统启动。

系统启动后根据EEPROM中读取到的待机状态再来控制PWR-ON/OFF,从而控制整机是出于开机状态还是待机状态。

海信液晶电视机T-CON电路原理分析郝铭李方健编前语：近几年来，液晶电视机已大量进入平常百姓家中，已逐步取代CRT电视机，成为百姓购买电视机的首选。

仅从电视机的图像处理电路上看，液晶电视机与CRT电视机最大的不同，就是增加了时序控制（T-CON）电路，也称为逻辑板电路，这是液晶电视机维修中的难点。

本文将对T-CON电路的基本工作原理进行讲解，并以海信一款典型T-CON电路为例，对具体电路进行分析。

一、T-CON电路基本工作原理那么什么是时序控制电路？它在液晶屏中的作用是什么？它的电路组成有哪些呢？下面逐一进行介绍。

1、什么是时序控制电路CRT伴随着电视的发明已经近一个世纪，其活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直采用的是CRT。

同时，几乎所有视频图像信号的结构、标准都是以CRT的显示特点而设计、制定的，并一直沿用至今。

CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1所示。

为了适应CRT的这个显示特点，在发送端也利用扫描的方式，在行、场同步信号控制下把图像分解成一个个像素，按照时间的先后顺序进行传送，并且在一行像素和一场像素的间隔处，插入行同步和场同步信号，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间而串行排列的图像信号。

图1 CRT图像显示方式液晶电视机采用TFT液晶屏作为图像显示器件，这是一种从结构上、显示原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，如图2所示。

所以液晶屏无法直接显示原来专门为CRT设计、制定的视频图像信号，但是只要在液晶屏的前端增加一个特殊的转换电路，也就是“时序控制器”，就可以使液晶屏显示出原来只有CRT才能显示的图像信号了。

这个“时序控制器”就是我们常说的时序控制电路，也称为逻辑电路、T-CON电路，是液晶屏可以正常显示目前视频图像信号的关键部件。

图2 液晶屏图像显示方式2、T-CON电路的作用CRT是扫描组合图像，液晶屏是矩阵显示组合图像。

液晶电视原理与电路图
液晶电视是一种使用液晶显示技术的电视设备。

液晶显示技术是将液晶材料放置在两块平板玻璃之间，并添加适当的电场使之发生变化的原理。

液晶材料具有自发光能力，但是需要适当的光源才能产生可见的图像。

液晶电视的电路图包括主要的控制板、电源板和驱动板等。

控制板是液晶电视的核心部分，它包含处理器、存储器、多个接口和控制电路等。

处理器负责接收和处理来自各种输入源的信号，存储器用于存储图像、音频和视频数据，接口用于连接外部设备，控制电路负责控制图像和音频的输出。

电源板是为液晶电视提供电能的部分，它包括变压器、稳压器、开关电源等组件。

变压器负责将输入的交流电转换成所需的直流电，稳压器用于保持电压的稳定，开关电源则用于提供电流。

驱动板是液晶电视中用于控制液晶显示效果的部分，它包括扫描电路和驱动电路等。

扫描电路负责按照一定的规律将图像数据传输到各个像素点上，驱动电路则负责控制液晶材料的变化，使得像素点可以根据接收到的信号来改变亮度和颜色。

除了以上主要的电路部分，液晶电视还包括其他辅助电路，如音频放大电路、调光电路、降噪电路等，它们共同作用于液晶电视的正常运行和显示效果的优化。

总体来说，液晶电视通过液晶材料的变化和驱动电路的控制，
实现了高质量的图像显示效果。

各个电路之间相互配合，共同构建出一个完整的液晶电视系统。

液晶电视的屏控电路原理
液晶电视的屏控电路是由控制芯片、信号处理电路、驱动器和显示模组组成的。

它的工作原理是通过控制信号处理电路产生的行场扫描信号和图像信号，驱动液晶屏的液晶分子进行改变，从而实现图像的显示。

信号处理电路是负责处理输入的图像信号，对其进行数字转换和放大处理，然后送到液晶屏的驱动器中去。

驱动器是将来自信号处理电路的控制信号转换成LCD屏幕需要的电压波形，以便控制每个液晶分子的方向和透明度，从而显示出所需要的图像。

控制芯片是整个电路的核心，负责控制信号处理电路和驱动器的工作，实现图像的显示和控制。

总的来说，液晶电视屏控电路通过这四个部分的相互配合，来实现屏幕的显示和控制，并同时通过信号源切换、多媒体播放等功能，为我们带来更加丰富、高品质的视觉体验。

丨道:D A O康佳液晶电视35017517型四含_驱动极ff 关电源、背光电路分析与故障裣修(中)(上接3期）H! L E D 背k 驱动电路分析L E D 背光驱动电路由三部分电路组成，一是由OCP 8121(N 701)为核心组成的升压和恒流驱 动控制电路；二是由储能电感L 705、升压开关管V 701、升压二极管VD 753、滤波电容C 753组成的升压电路；三是由开关管V 752为核心构成的L ED 背光灯恒流控制电路。

L ED 背光驱动电路如图4所示。

1.0CP 8121 简介OCI>8121是灿瑞半导体有限公司开发生产的专用于液晶电视的LED 背光驱动1C ,内部集成P W M 升压变换控制和L E D 灯串恒流驱动两种功能电路。

O C P 8121引脚功能与实测电压见表2。

2. L E D 驱动芯片启动电路二次开机后，开关电源输出的VBL _100V (实 测为24V )为升压输出电路供电，同时经R 709、R 701与R 702分压取样后为N 701①脚提供3V以上高电平检测电压;VCC _12V 经R 703限流为N 701②脚供电；主芯片送来的BKLT _E N 点灯电压，经R 704送到N 701③脚（E N A )后驱动控制芯 片启动工作。

3. L E D 升压电路O C P 8121启动后，从其⑮脚(D R V )输出升压驱动脉冲，经R 721送到升压开关管V 701的G 极，使V 701工作于开关状态。

当D R V 升压驱动 脉冲为高电平时,V 701导通，电感L 705储能；当 驱动脉冲为低电平时,V 701截止,L 705产生反向 的电感电压与输入的24V 电压叠加，通过二极管□贺学金VD 753续流和电容C 753滤波后得到约45V 的直流电压，送给屏内L E D 灯条。

该机屏内有两根灯 条，两根灯条串联。

4.恒流控制、调光电路开机后，主芯片送来的调光控制脉冲信号 (BKLT_ADJ )经 R 705 送到 OCP 8121 ⑥脚 P W M 调光信号输入端。

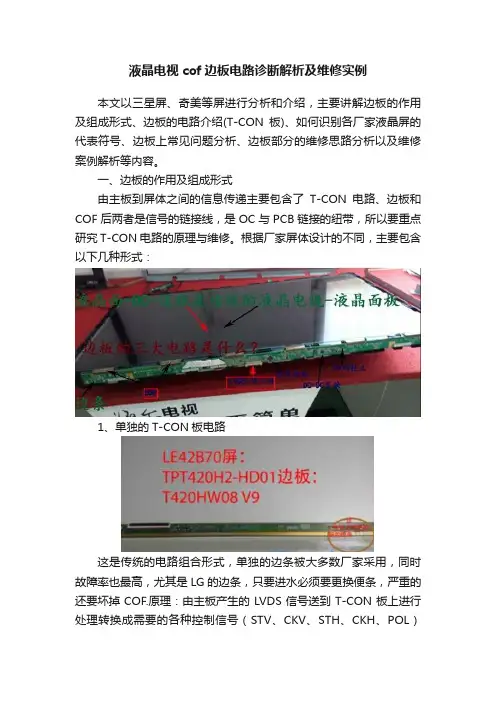

液晶电视cof边板电路诊断解析及维修实例本文以三星屏、奇美等屏进行分析和介绍，主要讲解边板的作用及组成形式、边板的电路介绍(T-CON板)、如何识别各厂家液晶屏的代表符号、边板上常见问题分析、边板部分的维修思路分析以及维修案例解析等内容。

一、边板的作用及组成形式由主板到屏体之间的信息传递主要包含了T-CON电路、边板和COF后两者是信号的链接线，是OC与PCB链接的纽带，所以要重点研究T-CON电路的原理与维修。

根据厂家屏体设计的不同，主要包含以下几种形式：1、单独的T-CON板电路这是传统的电路组合形式，单独的边条被大多数厂家采用，同时故障率也最高，尤其是LG的边条，只要进水必须要更换便条，严重的还要坏掉COF.原理：由主板产生的LVDS信号送到T-CON板上进行处理转换成需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS）。

以并行的形式加到OC上，呈现图像。

2、边板和T-CON板一体的电路这也是传统的电路组合形式，控制方式同上，只是没有了单独的T-CON板，维修系数增加。

维修时检测几个主要的电压尤为重要：VGH、VGL、VCOM等。

3、高压板、T-CON板和边板一体这款机器少，海尔一款T315XW06 V5的OC使用这种形式。

4、主板直接输出STV、CKV、STH、CKH、POL及图像数据信号（RSDS）到边板，一般都是采用扁排线进边板，现在的一体板很多数采用这种形式，给维修带来了不便。

二、边板的电路介绍(T-CON板)T-CON板，即我们常说的逻辑板，它的结构框图如图1所示，它又被称为中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。

液晶屏驱动电路的供电系统，主要产生四路驱动电路所需的电压， LVDS 信号包括图像的RGB信号和行、场同步信号及时钟、使能信号；这些信号进入时序控制电路后，RGB基色信号经过转换成为RSDS图像数据信号（MINI-LVDS ）。

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。

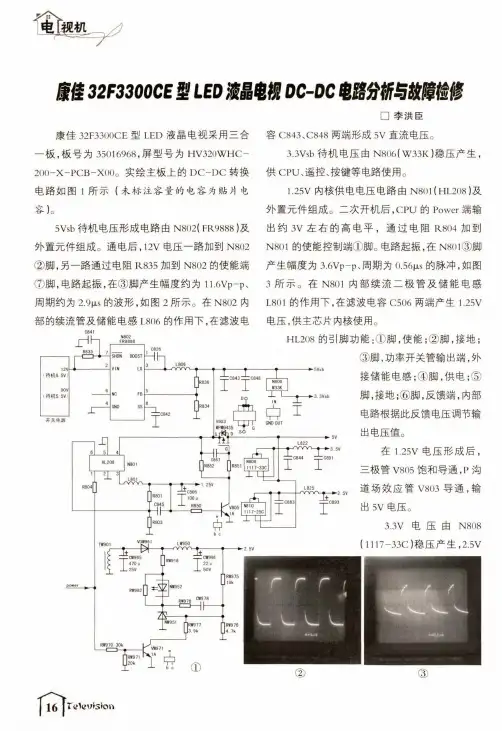

电视机*■------1/康佳3的咖C£型LED液晶_DC-DC獻紛析与欲障接修康佳32F3300C E型L ED液晶电视采用三合 _板，板号为35016968,屏型号为H V320W H C- 200-X-PCB-XU0。

实绘主板上的D C-D C转换 电路如图1所示（未标注容量的电容为贴片电容)。

5Vsb待机电压形成电路由N802( FR9888 )及 外置元件组成。

通电后，12V电压一路加到N802 ②脚，另一路通过电阻R835加到N802的使能端 ⑦脚，电路起振,在③脚产生幅度约为11.6Vp-p、周期约为2.9|j l S的波形，如图2所示。

在N802内部的续流管及储能电感L806的作用下，在滤波电□李洪臣容C843、C848两端形成5V直流电压。

3.3Vsb待机电压由N806(W33K)稳压产生，供CPU、遥控、按键等电路使用。

1.25V内核供电电压电路由N801(HL208)及 外置元件组成。

二次开机后,C P U的Power端输 出约3V左右的高电平，通过电阻R804加到 N801的使能控制端①脚。

电路起振，在N801③脚 产生幅度为3.6Vp-p、周期为0.56j j l s的脉冲，如图 3所示。

在N801内部续流二极管及储能电感L801的作用下，在滤波电容C506两端产生1.25V 电压,供主芯片内核使用。

①②③16 T e l e v i s i o n电压由N801( 1117-25C)稳压产生，供D D R使 除。

w-w w.jw1989.e n A P P l-IA T M C S E TREPA ITRITSIG用。

待机时,C P U的P O W E R端子输出OV低电 平，三极管V W971截止，则取样电阻R W977不 起作用，此时的取样电阻为R W975、R W976,此 时开关电源90V(背光供电）端的电压约为55V, 12V端的电压约为6.5V。

1康佳液晶电榥35017517型四含一驱动极 开关■•背娜紛析与臟修(JW □贺学金康佳LED 32F 1100C F 液晶电视采用四合一驱 动板（板号为35017517),该驱动板将开关电源、L E D 背光驱动电路、机芯电路以及逻辑电路整合在同一块电路板上，如图1所示。

开关电源控制芯 片采用FAN 6755,L E D 背光驱动控制芯片采用OCP 8121,机芯电路的主芯片采用 MST 6M 180X T -W L ,逻辑电路的T F T 偏压电路采用R T 9955(也叫屏供电芯片）。

65^5源§避5^1.市电输入与市电整流滤波电路AC 220V 市电经熔断器F 911后进入抗干扰滤波电路，如图2所示。

CX 901、L 901、CX 902、L 902、CY 902、CY 903等构成E M C 电路，以阻止电网杂波进入开关电源，同 时防止开关电源产生的干 扰进入电网。

滤除干扰后 的市电经VD 901-VD 904 全波整流，再经RT 901限 流和C 901滤波后输出约 300V 直流电压。

另外，市 电还经V D W 901整流后 为电源控制芯片FAN 6755 提供启动电压，同时还送 至市电检测电路。

R T 901 是负温度系数热敏电阻， 作用是冷机开机时防止电源瞬间浪涌电流损坏其他元器件,热机后 电阻接近00, 可视为短路。

R 901-R 906 为泄放电阻，在交 流输入关断时，对X 电容放电，用于防止电源 线拔掉后电源插头带电。

电源开关管 开关变压器 L E D 背光驱动控制芯片屏供电芯片 V W 901 T W 901 OCP 8121(N 701) R T 9955300V 滤波电容 C 90 ① 主芯片 MST 6M 180X T -W L (N 501)1^1X elevfsionT v?Sf 〇nI s一I si ?H =IIDJ |_2esi _§ q-n -l i sn jeg ：|g i i2.开关电源电路康佳35017517 四合 —驱动板的开 关电源如图3 所示，由电源控制芯片N W 907(FAN 6755)、大 功率MOSFET 开关管V W 901、开关变压器T W 901 等构成，输出VCC _12V (实测待机时为7.5V ,开机时为 12V )'VBL _100V (实测待机时为14V ,开机时为24V )两路电 压。

夏新液晶彩电电源电路工作原理分析一、电源电路的组成及工作原理1.电源电路的组成框图（见下图）该系列电源所提供的电压分为三组：第一组不受控。

一开机就有的+5vS主要是给操作控制MCU提供电压：第二组给液晶电视LCD屏上的升压板提供+24V工作电压：第三组输出电压较多，有+12V、-12V、+18V、+3.3V和+5V。

这组主要是向音、视频处理电路板及LCD屏上的控制板提供工作电压。

其中第二、三组的电压受McU控制。

该电源板主要由输入滤波电路、整流电路、功率因素校正电路、PWM交流变换器电路、稳压电路和保护电路组成的。

2.电路工作原理（1）+5VS电压产生及稳压过程1）产生过程：市电220V由连接器JF1输入，经保险丝F1（3.15A／250V）后，进入由T2、T1、C5、C6等组成的抗干扰电路。

滤除高频杂波。

而后再进入整流桥堆DB1进行全波整流及C13滤波获得300V的直流电压。

这个电压通过开关变器T4的（1）（2）绕组加至U2（FS-DH321）的（6）、（7）、（8）脚。

U2是开关电源模块。

与此同时经过整流滤波后的直流300V也通过R111、R112向U2（5）脚提供软启动电压。

u2内部的振荡电路开始振荡，其振荡脉冲电压经整形、均衡、驱动电路放大形成的开关脉冲被加至内部开关管的栅极，使开关管工作于开关状态。

于是在T4的绕组中形成大小、方向时刻变化的脉冲电源。

由于电磁感应，在T4的次级各绕组也感应出相应的感应电压。

其中绕组（3）～（4）的感应电压经D66半波整流C22滤波和D50稳压送至U2的（2）脚向U2提供工作电压；绕组（5）～（7）的感应电压经D13半波整流、C44、L1、C52滤波形成+5VS的电压。

2）稳压控制过程：采用次级取样稳压方式。

当某种原因使得+5VS升高通过电阻R38流入光耦U4中二极管的电流增大，光敏三极管的内阻减小，u2的（3）脚电位下降，内邮脉宽调制电路输出开关脉冲占空比下降。
