VS1户内真空断路器固定式和手车式的区别与用途

主要用途
VS1-12型户永磁内固封高压真空断路器，系三相交流50Hz额定电压为12KV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。

佳吉电气135 88 99 62 18
该采用操动机构与断路器本体一休式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元。

型号含义
性能优点
该型产品配双稳态永磁操伟机构，机构内配有永磁休，由永磁体提供保持力，使开关维持在合、分闸状态，与常规弹簧操作机构相比、机械零件数量大量减少、机械传动链缩短，从而使开关可靠性大幅度提高，机械寿命大幅增加。

主要技术参数
外形及安装尺寸。

vs1_12断路器说明书_VS1手车式_固定式高压真空开关断路器安装说明书陕西泰开高压开关制造有限公司vs1_12断路器说明书_VS1 手车式_固定式真空断路器安装说明书陕西泰开高压开关制造有限公司VS1-24 ZN63-24户内高压真空断路器（下称断路器）是户内安装、三相交流50HZ，额定电压为24KV的变配的控制和保护设备。

用于24KV及以下的交流系统中，可用来分、额定电流和故障电流，尤其适合频繁操作，如投、切电容器组合，控制电炉、变压器和高压电机等，也可作为联络断路器使用。

VS1-24真空断路器的特点：VS1-24户内高压真空断路器是在ABB公司VD4-24的基础上改进设计的,断路器仍采用了复合绝缘结构,但重新设计加大了绝缘筒的爬电距离和绝缘厚度,满足24kV的绝缘要求．断路器采用标准化装配流水线生产，性能稳定，质量优良．1．主回路采用复合绝缘，体积小，节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响。

2．真空灭弧室选用国内***厂家，同时能根据用户要求安装国内外进口的真空灭弧室。

3．可配KYN28A-２4中置柜．4．额定电流630-3150A, 额定短路开断电流20kA-31.5kA，产品的型号颁发证书和型号使用证书齐全。

5．机械寿命20000次.6. 通过电容器投切电容试验，无重燃现象。

8.能满足电压12KV海拔4500米高原型地区使用。

VS1-12型侧装式真空断路器系户内高压开关设备，适用于额定电压12kV，频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。

VS1-12型真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。

1. 环境温度：不高于+40℃，不低于-15℃(允许-30℃时储运)。

2. 海拔高度：不超过1000m。

3. 相对湿度：日平均值不大于95%，月平均不大于90%，饱和蒸汽压日平均值不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa。

1 概述VS1 （ZN63A）型户内高压真空断路器（以下简称断路器）是用于12 kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。

由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。

断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的机械联锁，以满足配XGN2、GG1A、GGX等固定柜的需要。

2 型号的表达方式V S 1 - 12 / □-□真空断路器额定短路开断电流kA Vacuum circuit-breaker森源开关Senyuan Switch额定电流A产品设计序号额定电压kV3 产品依据的标准断路器符合GB 1984-2003《高压交流断路器》、JB 3855-1996《3.6 ~ 40.5 kV 户内交流高压真空断路器》、DL /T 403-2000《12~40.5 kV 高压真空断路器订货技术条件》标准要求，并符合IEC62271-100：2001的相关要求。

4 使用环境条件a）环境温度最高温度：+40ºC最低温度：-15ºCb）环境湿度日平均相对湿度：≤95%月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3 MPa月平均蒸气压：≤1.8×10-3 MPac）海拔高度：不超过1000m；d）地震烈度不超过8度；e）周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。

注：超出以上正常使用环境条件的要求，需与厂方协商。

5 主要规格及技术参数主要规格及技术参数见表一（本表为配国产灭弧室的参数，配西门子、西屋等灭弧室的略有差异，此略）6 产品结构及工作原理6.1 主体结构断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种结构能有效地防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。

概述使用环境条件ZN73-12户内高压交流真空断路器(以下简称断路器)是三相交流50Hz，额定电压为12kV的户内装置，适用于投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂设备及变电站电气设施的保护和控制之用。

断路器符合GB/T 1984、JB3855、GB/T 11022等国家标准及有关规定。

型号及其含义Z N 73 - 12 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)设计序号户内真空断路器1、 周围空气温度：上限不超过+40℃；下限不低于-10℃;2、海拔：海拔高度不超过1000m；3、湿度：相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于 2.2×10-3MPa ，月平均值不大于1.8×10-3MPa。

在高湿度期内温度急降时，允许有凝露。

4、地震烈度：地震烈度不超过8度；5、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。

6、使用场所无经常性剧烈振动。

注：用户若需超上述正常使用条件的断路器，可与我公司协商订制。

ZN73-12(VS1)户内高压交流真空断路器084V22131413833181917151321123914V3-+TQQF3414526272823242221224KO24S24464748454+KO331351617181314121112343637383532823897531130446293534361434837S1413323312113V1M--423424322214HQ+Y9Y7Y8V4+-R1Y12524262044272104547主要技术参数注：*短路开断电流20、25、31.5kA时，t=0.3s, t'=180s。

短路开断电流40kA时，t=180s，t'=180s。

图1 固定式断路器内部电气原理图Y1：闭锁电磁铁 Y7~Y9：过流脱扣电磁铁 KD ：机构内部防跳继电器 HQ ：合闸电磁铁 S2：闭锁电磁铁行程开关 M ：储能开关 S1：储能用微动开关 QF ：断路器主触头的辅助开关 TQ ：分闸电磁铁ZN73-12(VS1)户内高压交流真空断路器高压电器085断路器机械特性参数表2图 2 抽出式断路器内部电气原理图(有防跳、闭锁、过流)ZN73-12(VS1)户内高压交流真空断路器086操动机构技术数据外形及安装尺寸ZN73-12(VS1)户内高压交流真空断路器高压电器087表3图3 固定式断路器外形尺寸图订货须知订购断路器时，需注明：1、断路器名称、型号、规格及订货数量；2、断路器额定电压、额定电流及额定短路开断电流；3、额定操作电压、是否带防跳、闭锁功能；4、备品、备件的名称及数量；5、用户若有其它特殊要求，可经协商后，按双方签订的协议或合同供货。

说明本产品的正常运行是建立在正确使用、安装及维护的基础上，断路器运行应在其铭牌规定的参数以内运行，用户应认真阅读本手册并严格按要求使用。

1概述1.1产品的型号及意义（说明：ZN63A型系列真空断路器为行业标准号即VS1真空断路器）1.2产品的主要用途和适用范围、环境条件1.2.1 ZN63A (VSl)型户内真空断路器（以下简称断路器）是额定电压12kV、交流50Hz的户内开关设备元件，产品符合GB1984-89《交流高压断路器》、JB3855-1996《3.6～40.5kV户内交流高压真空断路器》、DL403-2000《12kV一40.5kV高压真空断路器订货技术条件》及IEC56·694等标准的规定。

产品采用CAD辅助设计动态模拟分析，使产品无论在任何条件均保持良好的运行状态。

产品无论在配电系统正常条件下还是故障条件下（特别是在短路条件下）均可对配电设施提供控制及保护，在额定参数下，可频繁操作，并可多次开断短路电流。

断路器采用操动机构与断路器本体一体式设计，既可用于固定安装单元，也可配用专用推进机构，组成手车单元使用。

1.2.2环境条件：a、环境温度不高于+40℃，不低于-15℃（允许在-30℃下储运）;b、海拔高度低于lOOOm；c、空气相对湿度日平均不大于95%，月平均不大于90%，饱和蒸汽压每日平均不大于2.2×l0-3MPa,平均不大于1.8×l0-3MPa，在高湿度期内温度急降时，可能凝露；d、地震烈度不超过8度；e、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。

1.3产品外型图及安装尺寸1.3.1 ZN63A(VS1)型系列户内真空断路器本体（固定式）外形及安装尺寸（见图la; lb; lc）1.3.2 ZN63A(VS1)型系列户内真空断路器抽出式外形及安装尺寸(见图2a; 2b; 2c；2d)1.4断路器与柜体推荐配合尺寸1.4.1 VSl(800)与柜体(800)推荐配合尺寸示意图：1.4.2 VS1(1000)与柜体（1000）推荐配合尺寸示意图：1.5技术参数1-5.1 ZN63A型系列户内真空断路器主要技术参数见表1表1注：1、当额定短路开断电流≤31.5kA时，额定短路开断次数为30次。

一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。

断路器符合GB1984、DL/T403及IEC60056等标准的规定。

在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。

VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。

VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。

一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。

这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。

断路器主体安装在做成托架状的断路器操动机构外壳的后部。

视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。

在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。

●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。

断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。

二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。

操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。

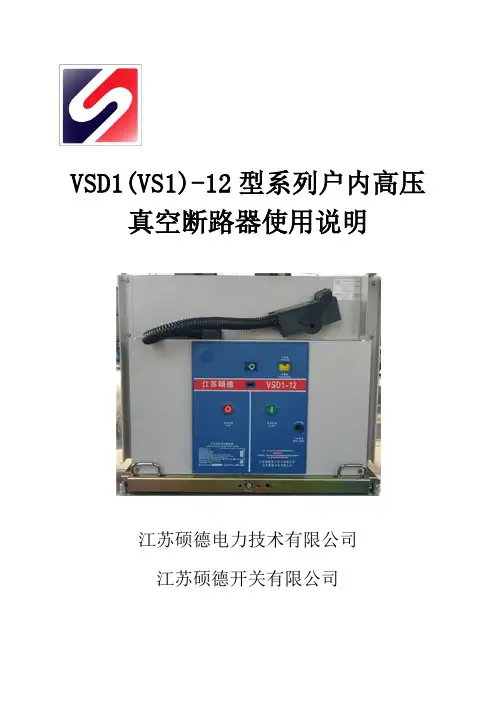

VSD1(VS1)-12型系列户内高压真空断路器使用说明江苏硕德电力技术有限公司江苏硕德开关有限公司1、概述：VSD1（VSD1）系列户内高压真空断路器，系三相交流50Hz、额定电压12KV及以下的户内高压配电装置。

与KYN28-12（Z）（GZS1）型开关柜配套，也可与多种型号开关柜配套。

适宜于发电厂、变电站等输配电系统的控制与保护，也可用于频繁操作的场所。

产品符合GB1984《交流高压断路器》之要求。

配套产品有：隔离手车及熔断器手车等。

2、结构特点断路器采用复合绝缘方式，满足正常运行条件下的绝缘要求，并有效地减小了断路器的体积，总体布局合理、美观、简洁。

操动机构采用与断路器本体一体式的弹簧机构，可交流或直流操作，亦可用手动操作。

断路器分为固定式和手车式，起中手车式配用专用推进机构，可轻松在开关柜内移动手车，配套强制机械闭锁方式，满足开关柜“五防”功能要求。

适用范围广，既可安装于固定式开关柜内，也可配套手车用于移开式开关柜。

3、使用环境条件3.1 周围空气温度：上限+40℃，且24h内测得的平均值不超过35℃；下限-15℃；3.2 海拔高度：海拔不超过1000m；3.3 相对湿度：日平均值不超过95%，月平均值不超过90%；3.4 水蒸气压力：日平均值不超过2.2kpa，月平均值不超过1.8kpa；3.5 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃气体、蒸气或盐雾的污染；在超过GB/T11022-1999规定的以上正常环境等条件下使用时，用户可与制造厂协商解决。

4、主要技术参数：注：（1）额定电流4000A时开关柜需带强迫风冷；（2）为需要时才提供的额定参数。

5、外形尺寸图：6、订货须知6.1、真空断路器a、产品全型号、额定电流、额定短路开断电流、极间中心距；b、操作回路额定电压；c、储能电机额定电压；d、防跳、闭锁、欠压、过流种类和数量；e、备品备件名称及数量。

6.2、熔断器手车：a、产品全型号、极间中心距；b、熔断器型号及额定电流。

VS1-12户内高压真空断路器说明书VS1-12真空断路器生产厂家郑州一众电气设备有限公司生产的真空断路器品牌为一众电气，具有国家型式试验报告和电力系统入网证。

VS1-12真空断路器价格：质优价廉。

VS1-12户内高压真空断路器使用说明书，VS1-12真空断路器说明书，郑州一众电气。

1、产品概述：1.1总则：VS1-12户内高压真空断路器是三相交流50Hz，额定电压12kV的户内开关设备，可供工矿企业、发电厂及变电站用来控制和保护电器设施。

尤其适用于频繁操作的供配电场所。

1.2执行标准：GB 1984 高压交流断路器；GB/T 11022 高压开关设备通用技术条件DL/T 403 12 kV～40.5 kV户内高压真空断路器订货技术条件JB/T 3855 高压交流真空断路器1.3使用条件：1）正常使用条件：a) 环境温度：-25℃～+40℃；b) 海拔高度不超过1000m；c) 空气相对湿度：日平均值不大于95％，月平均值不大于90％；d) 饱和蒸气压：日平均值不大于2.2X10-3，月平均值不大于1.8X10-3 ；e) 地震烈度不超过8级;耐受地震能力（水平加速度）: <0.2 g ；f) 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所;g) 由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值：≤1.6 kV。

2）特殊使用条件对于有别于正常使用条件下的特殊运行条件，请你务必与制造商进行协商并取得一致意见。

2 产品特点2.1断路器满足M2级、 E2级（274次）、C2级要求断路器按照GB1984的规定通过了第三方的验证。

2.2高可靠的模块化弹簧操动机构操动机构模块化设计，结构简单、维护方便，稳定性好。

2.3 良好的绝缘性能断路器主回路部分设置在由环氧树脂浇注的绝缘筒内。

这种结构能有效的防止包括外力冲击、污秽环境等因素对真空灭弧室及主回路绝缘的影响。

2.4 良好的分闸缓冲性能带导向的锥形活塞变阻尼油缓冲专利技术可减少断路。

VS1-12户内高压真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用. VS1-12高压真空断路器,采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

1、结构特点:VS1-12高压真空断路器,主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.2、工作原理:VS1-12高压真空断路器,合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.3、防误连锁:VS1-12高压真空断路器,合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止4、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.5、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.6、使用环境条件: 海拔高度: 1000m及以下(超海拔时，要特别说明)环境温度: —15℃～+40℃相对湿度: 日平均值≤95%月平均值≤95%使用条件：无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合, 辅助电路中感应的电磁干扰的幅值≤1.6。

产品型号及含义■概述VS1（ZN63）型真空断路器是原机械部和电力部组织开发的具有国内先进水平的断路器，该断路器符合GB1984、DL403、IEC56及694等标准的规定，在工作电流范围内可进行频繁的操作或多次开断短路电流。

本断路器适合于重合闸操作并有很高的操作可靠性与使用寿命。

VS1型真空断路器在开关柜的安装形式既可以是固定式，也可以是抽出式。

■主要技术参数项目单位技术参数额定电压 kV 12额定电流 A 630、1000、1250、2000、2500额定短路开断电流 kA 20 25 31.5额定短路关合电流 kA 50 63 804s热稳定电流（有效值） kA 20 25 31.5额定动稳定电流（峰值） kA 50 63 80额定短路电流开断次数次 50额定操作顺序分-0.3s-合分-180s-合分雷电冲击耐受电压（峰值） kV 751min工频耐受电压 kV 42机械寿命次 20000额定单个电容组开断电流 A 630额定背对背电容组开断电流 A 400分合闸线圈额定操作电压 V DC220、DC110 AC220、AC110项目单位技术参数分合闸线圈功率 W 245储能电机额定电压 V DC110、DC220额定电压下储能时间 s ≤15触头开距 mm 11±1触头接触行程 mm 4±0.5相间中心距离 mm 210±0.5三相合分闸不同期性 ms ≤2触头合闸弹跳时间 ms ≤2分闸时间 ms ≤50合闸时间 ms ≤100平均分闸速度 m/s 0.9～1.2平均合闸速度 m/s 0.6～0.8每相主回路电阻μΩ≤40合闸触头接触压力 N 3200±100动静触头累积允许磨损厚度 mm 3产品简介»●结构简单●高可靠性●全面超越VS1性能及结构VS1＋型户内高压真空断路器是立足于原VS1型户内高压真空断路器基础上，进行全新设计，力求实现断路器的小型化、高可靠、免维护的改进型产品。

一、概述:
ZN63-12(VBM7)系列侧装式真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz 的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。

ZN63-12(VBM7)系列侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变电站或各种非标供电系统。

二、使用环境条件:
1、周围空气温度：上限+40度，下限-40度；
2、海拔：≤200(hn(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

三、安装尺寸:。

VS1-12户内高压真空断路器概述本产品用于交流50Hz，额定电压10kV 的三相交流电力系统，采用永磁操作机构，具有开断、关合负荷电流、过载及短路电流的功能。

适用于投切各种不同性质的负荷及频繁操作的场所，可供工矿、企业、发电厂及变电站电气设施的保护及控制之用。

VSM1-12 断路器既可以是固定式安装，也可以是抽出式安装。

主要特点单稳态永磁操作机构采用永磁保持、电磁合闸及弹簧分闸。

具有手动分闸功能，分闸速度由分闸弹簧控制，不受人力的影响。

具有手动合闸功能，用于调试及维护。

智能化的永磁机构控制器通过了国家继电保护及自动化设备质量监督检验中心全套的型式试验（包括电磁兼容试验，EMC 达四级指标）。

无需配备大功率直流电源，适用于不能提供大功率直流电源的场合。

产品概述VS1-12手车式户内真空断路器适用于三相交流50Hz，10kV的电力系统中作投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。

可配用KYN28A-12（GZS1）等中置手车式开关柜，也可配于XGN-固定式开关柜。

本产品符合国家标准GB1984《交流高压断路器》、JB3855《3.6-40.5kV户内交流高压真空断路器》和IEC60056《高压交流断路器》标准。

满足DL/T403《12-40.5kV户内高压断路器订货技术条件》。

VS1-12手车式户内真空断路器使用环境条件1、环境气温度：上限+40℃，下限-10℃;3、相对湿度：日平均相对湿度：≤95%；月平均相对湿度：≤90 %；日平均饱和蒸气压：≤2.2×10-3MPa，月平均饱和蒸气压：≤1.8×10-3MPa，2、海拔高度：2000m及以下;4、地震烈度：不超过8度；5、使用场所无易燃、爆炸危险、化学腐蚀及剧烈振动。

VS1-12手车式户内真空断路器结构特点1、断路器的灭弧室与操动机构部分采用前后配置方式，通过传动机构连接为一个整体，以保证断路器的总体配合性能。

天水长城成套开关股份有限公司成立时间：1981年人数：226人工程技术人员：134人固定资产：6000多万元VS1-12真空断路器：特点：1. 断路器采用操动机构与断路器本体一体化式设计，总体布局合理、美观、简洁。

2. 断路器采用立式的绝缘套筒，可防御各种气候的影响，有效的防止真空灭弧室受到外部因素的损坏。

3. 固定式和手车式两种安装单元满足了柜体与断路器配装的不同要求。

性能：VS1-12真空断路器，是用于12KV电力系统的户内开关，作为电网设备、工矿企业动力设备的保护和控制单元，可与KYN28（GZS1）型、XGN型、GG-1A型等开关柜配套。

产品符合GB1984-2003 标准。

配套产品有：隔离手车、熔断器手机及电压互感器手车等。

TSTW1智能型万能式断路器：特点：1.具有全智能、高分段、零飞弧等特点。

2.交流额定电流630A~6300A、断路分段能力85KA~120KA。

3.具有3极和4极，抽屉式和固定式，可侧进线安装。

4.具有多种智能控制器，提供不同功能：智能化功能，显示功能。

5.整定功能，监控功能，故障记忆功能，可带通信接口，实现遥测、遥调、遥控、遥讯。

6.保护特性齐全，整定方便，精度高，具有瞬时，短延时，长延时，单相接地等保护特性。

性能：TSTW1系列智能型万能式断路器，适用于交流50Hz，额定绝缘电压1000V，额定电压400V、690V，额定电流400A~6300A的配电网络中，用来分配电能和保护线路及电源沙河北妙手过载、欠电压、短路、单相接地等故障的危害。

TSTM1系列塑料外壳式断路器特点：1.断路器具有过载、短路和欠压保护功能，能保护线路和电源设备不受损坏。

2.接线方式分为：板前接线、板后接线、插入式接线三种3.过电流脱扣器型式分为热动-电磁（复式）型、电磁（瞬时）型两种。

4.操作方式：直接操作、电动操作、外带手柄操作5.设计合理、安全可靠、体积小、重量轻、外形美观大方。

6.附件应有尽有、安装快捷、使用方便、实用性强。

VS1真空断路器说明书中文名：户内真空断路器产品分类：固定式/手车式电压品级：10KV 要紧作用：真空灭弧——文档目录——一、户内真空断路器概述固定式二、产品型号及概念3、利用环境及条件4、技术数据5、产品结构及工作原理6、VS1-12真空断路器外形尺寸7、利用与保护手车式8、搬运与贮存9、随货文件10、定货须知11、产品展现（阅读过程中如有不明白）推荐联系品牌服务商详细咨询1品牌商标民赛丨MINSAIABB2品牌推荐上海民赛电气有限公司3官方网址一、概述VS1真空断路器，作为电网设备、工矿企业动力设备的爱惜和操纵单元。

适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。

该断路器采纳操动机构与断路器本体一体式设计，以弹簧储能元件的操动机构，具有手动储能和电动储能两种形式，既可做为固定安装单元，也可配有专用推动机构，组成手车单元作用。

其性能符合GB1984-89《交流高压断路器》、JB3855-96《10KV户内高压真空断路器通用技术条件》、国际电工委员会IEC56标准的有关规定和本产品技术条件的要求。

二、产品型号及概念Z N 63A - 12 / □ - □真空断路器额定短路开断电流KA 户内额定电流 A产品设计序号额定电压 KV三、利用环境及条件a）环境温度：最高温度：+40℃，最低温度：-15℃；b）环境湿度：日平均相对湿度：≤95%，月平均相对湿度：≤90%，日平均蒸气压：≤2.2×10-3MPa，月平均蒸气压：≤1.8×10-3MPa；c)海拔高度；不超过1500m；d)地震烈度：不超过8度；e）利用处所无滴水，无易燃和爆炸危险、无化学侵蚀性气体和无猛烈震动。

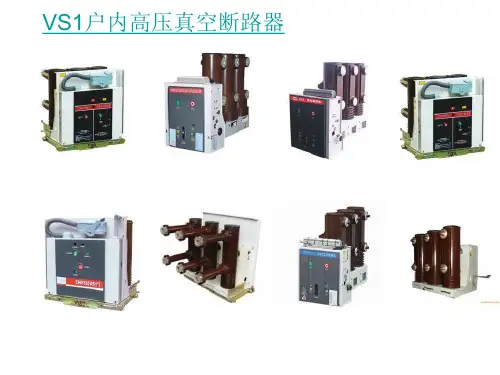

十一、VS1真空断路器产品实物展现正面图侧面图反面图。
