VS1户内真空断路器

1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

断路器符合《交流高压断路器》，855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 Mpa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

VS1-12户内高压真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用. VS1-12高压真空断路器,采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

1、结构特点:VS1-12高压真空断路器,主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.2、工作原理:VS1-12高压真空断路器,合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.3、防误连锁:VS1-12高压真空断路器,合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止4、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.5、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.6、使用环境条件: 海拔高度: 1000m及以下(超海拔时，要特别说明)环境温度: —15℃～+40℃相对湿度: 日平均值≤95%月平均值≤95%使用条件：无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合, 辅助电路中感应的电磁干扰的幅值≤1.6。

ZN63A(VS1)-12真空断路器ZN63A(VS1)-12型户内交流高压真空断路器1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

佳吉电气断路器符合《交流高压断路器》， 855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

佳吉电气断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；佳吉电气3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机操作电压允许采用交直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

概述使用环境条件ZN73-12户内高压交流真空断路器(以下简称断路器)是三相交流50Hz，额定电压为12kV的户内装置，适用于投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂设备及变电站电气设施的保护和控制之用。

断路器符合GB/T 1984、JB3855、GB/T 11022等国家标准及有关规定。

型号及其含义Z N 73 - 12 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)设计序号户内真空断路器1、 周围空气温度：上限不超过+40℃；下限不低于-10℃;2、海拔：海拔高度不超过1000m；3、湿度：相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于 2.2×10-3MPa ，月平均值不大于1.8×10-3MPa。

在高湿度期内温度急降时，允许有凝露。

4、地震烈度：地震烈度不超过8度；5、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。

6、使用场所无经常性剧烈振动。

注：用户若需超上述正常使用条件的断路器，可与我公司协商订制。

ZN73-12(VS1)户内高压交流真空断路器084V22131413833181917151321123914V3-+TQQF3414526272823242221224KO24S24464748454+KO331351617181314121112343637383532823897531130446293534361434837S1413323312113V1M--423424322214HQ+Y9Y7Y8V4+-R1Y12524262044272104547主要技术参数注：*短路开断电流20、25、31.5kA时，t=0.3s, t'=180s。

短路开断电流40kA时，t=180s，t'=180s。

图1 固定式断路器内部电气原理图Y1：闭锁电磁铁 Y7~Y9：过流脱扣电磁铁 KD ：机构内部防跳继电器 HQ ：合闸电磁铁 S2：闭锁电磁铁行程开关 M ：储能开关 S1：储能用微动开关 QF ：断路器主触头的辅助开关 TQ ：分闸电磁铁ZN73-12(VS1)户内高压交流真空断路器高压电器085断路器机械特性参数表2图 2 抽出式断路器内部电气原理图(有防跳、闭锁、过流)ZN73-12(VS1)户内高压交流真空断路器086操动机构技术数据外形及安装尺寸ZN73-12(VS1)户内高压交流真空断路器高压电器087表3图3 固定式断路器外形尺寸图订货须知订购断路器时，需注明：1、断路器名称、型号、规格及订货数量；2、断路器额定电压、额定电流及额定短路开断电流；3、额定操作电压、是否带防跳、闭锁功能；4、备品、备件的名称及数量；5、用户若有其它特殊要求，可经协商后，按双方签订的协议或合同供货。

VS1真空断路器名称：VS1真空断路器型号：VS1VS1真空断路器是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路切断故障电流和保护功能.尤其适合于频繁操作如投、切电容器组、控制电炉变压器和高压电机等也可作为联络使用.佳吉电气O135********袁详细介绍1、概述:VS1真空断路器是三相交流50HZ、额定电压为12 kV的户内高压配电装置.可作接通线路切断故障电流和保护功能.尤其适合于频繁操作如投、切电容器组、控制电炉变压器和高压电机等也可作为联络使用.2、结构特点:断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内这种结构能有效防止外力冲击因环境污秽等外部因素对真空灭弧室的影响.断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室其铜铬触头具有环状纵磁场触头结构开断能力强截流水平低电寿命长.真空灭弧室置与绝缘捅内使断路器具有免维护无污染无爆炸危险噪音低绝缘水平高.佳吉电气专业生产操动机构为弹簧储能操作机构机构箱内装有合闸单元前方面板上设有分、合按钮手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体传动效率高操作性能好适用于频繁操作可装于移开式或固定式开关柜.3、工作原理:断路器合闸所需能量由弹簧储能机构供给储能机构可以由外部电源驱动电机完成也可以由手动储能把手储能.储能完成后储能指示牌显示“已储能”.同时储能切换开关切断储能电机电源断路器处于待合闸状态.在合闸操作中不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作均可使断路器合闸.合闸动作完成后储能指示牌、储能切换开关复位电机电源接通.电机再次储能.合闸指示牌显示“合”.辅助开关接点转换.在分闸操作中不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作均可使断路器分闸分闸动作完成后分闸指示牌显示“合”.辅助开关接点转换.同时在分闸操作中计数器自动进一位可从面板观察窗看到相应的数字.4、防误连锁:合闸操作完成后在断路器未分闸时断路器将不能再次合闸.断路器合闸操作完成后如合闸信号未及时去掉断路器内部防跳控制回路将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时断路器不能合闸.如果选用闭锁断路器在二次控制电路未接同情况下闭锁电磁铁将防止手动合闸.5、断路器符合的标准:断路器符合GB1984-2003《户内交流高压断路器》IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.6、断路器特点:该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便很适合我国电网运行.7、使用环境条件:海拔高度:1000m及以下(超海拔时，要特别说明)环境温度:--15℃～+40℃相对湿度:日平均值≤95%月平均值≤95%无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合辅助电路中感应的电磁干扰的幅值≤1.6。

一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。

断路器符合GB1984、DL/T403及IEC60056等标准的规定。

在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。

VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。

VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。

一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。

这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。

断路器主体安装在做成托架状的断路器操动机构外壳的后部。

视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。

在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。

●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。

断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。

二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。

操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。

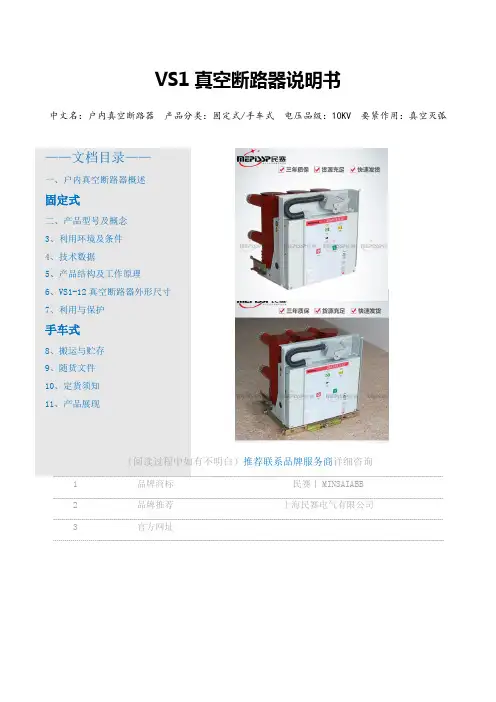

VS1真空断路器说明书中文名：户内真空断路器产品分类：固定式/手车式电压品级：10KV 要紧作用：真空灭弧——文档目录——一、户内真空断路器概述固定式二、产品型号及概念3、利用环境及条件4、技术数据5、产品结构及工作原理6、VS1-12真空断路器外形尺寸7、利用与保护手车式8、搬运与贮存9、随货文件10、定货须知11、产品展现（阅读过程中如有不明白）推荐联系品牌服务商详细咨询1品牌商标民赛丨MINSAIABB2品牌推荐上海民赛电气有限公司3官方网址一、概述VS1真空断路器，作为电网设备、工矿企业动力设备的爱惜和操纵单元。

适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。

该断路器采纳操动机构与断路器本体一体式设计，以弹簧储能元件的操动机构，具有手动储能和电动储能两种形式，既可做为固定安装单元，也可配有专用推动机构，组成手车单元作用。

其性能符合GB1984-89《交流高压断路器》、JB3855-96《10KV户内高压真空断路器通用技术条件》、国际电工委员会IEC56标准的有关规定和本产品技术条件的要求。

二、产品型号及概念Z N 63A - 12 / □ - □真空断路器额定短路开断电流KA 户内额定电流 A产品设计序号额定电压 KV三、利用环境及条件a）环境温度：最高温度：+40℃，最低温度：-15℃；b）环境湿度：日平均相对湿度：≤95%，月平均相对湿度：≤90%，日平均蒸气压：≤2.2×10-3MPa，月平均蒸气压：≤1.8×10-3MPa；c)海拔高度；不超过1500m；d)地震烈度：不超过8度；e）利用处所无滴水，无易燃和爆炸危险、无化学侵蚀性气体和无猛烈震动。

十一、VS1真空断路器产品实物展现正面图侧面图反面图。

VS1-12户内高压真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用. VS1-12高压真空断路器,采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

1、结构特点:VS1-12高压真空断路器,主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.2、工作原理:VS1-12高压真空断路器,合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.3、防误连锁:VS1-12高压真空断路器,合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止4、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.5、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.6、使用环境条件: 海拔高度: 1000m及以下(超海拔时，要特别说明)环境温度: —15℃～+40℃相对湿度: 日平均值≤95%月平均值≤95%使用条件：无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合, 辅助电路中感应的电磁干扰的幅值≤1.6。

一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。

断路器符合GB1984、DL/T403及IEC60056等标准的规定。

在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。

VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。

VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。

一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。

这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。

断路器主体安装在做成托架状的断路器操动机构外壳的后部。

视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。

在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。

●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。

断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。

二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。

操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。

产品型号及含义■概述VS1（ZN63）型真空断路器是原机械部和电力部组织开发的具有国内先进水平的断路器，该断路器符合GB1984、DL403、IEC56及694等标准的规定，在工作电流范围内可进行频繁的操作或多次开断短路电流。

本断路器适合于重合闸操作并有很高的操作可靠性与使用寿命。

VS1型真空断路器在开关柜的安装形式既可以是固定式，也可以是抽出式。

■主要技术参数项目单位技术参数额定电压 kV 12额定电流 A 630、1000、1250、2000、2500额定短路开断电流 kA 20 25 31.5额定短路关合电流 kA 50 63 804s热稳定电流（有效值） kA 20 25 31.5额定动稳定电流（峰值） kA 50 63 80额定短路电流开断次数次 50额定操作顺序分-0.3s-合分-180s-合分雷电冲击耐受电压（峰值） kV 751min工频耐受电压 kV 42机械寿命次 20000额定单个电容组开断电流 A 630额定背对背电容组开断电流 A 400分合闸线圈额定操作电压 V DC220、DC110 AC220、AC110项目单位技术参数分合闸线圈功率 W 245储能电机额定电压 V DC110、DC220额定电压下储能时间 s ≤15触头开距 mm 11±1触头接触行程 mm 4±0.5相间中心距离 mm 210±0.5三相合分闸不同期性 ms ≤2触头合闸弹跳时间 ms ≤2分闸时间 ms ≤50合闸时间 ms ≤100平均分闸速度 m/s 0.9～1.2平均合闸速度 m/s 0.6～0.8每相主回路电阻μΩ≤40合闸触头接触压力 N 3200±100动静触头累积允许磨损厚度 mm 3产品简介»●结构简单●高可靠性●全面超越VS1性能及结构VS1＋型户内高压真空断路器是立足于原VS1型户内高压真空断路器基础上，进行全新设计，力求实现断路器的小型化、高可靠、免维护的改进型产品。

VSS1-12（ZN63A ）型室内高压真空断路器使用说明书华仪电气有限公司VS1(ZN63)-12 型户内高压真空断路器，三相交流50Hz 定额电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。

该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配专用推进机构，组成手车单元作用。

1．主回路采用复合绝缘，体积小，节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响。

2．真空灭弧室选用国内一流厂家，同时能根据用户要求安装国内外进口的真空灭弧室。

3 .可配KYN28A- 2 4中置柜.4．额定电流630-3150A, 额定短路开断电流20kA-31.5kA ，产品的型号颁发证书和型号使用证书齐全。

5. 机械寿命20000 次.6. 通过电容器投切电容试验，无重燃现象。

7. 能满足电压12KV 海拔4500 米高原型地区使用。

ZN63(VS1 )-1 2A 空断路器足3〜1 2kV ・5OHz= 4B 交沥t 系统中的户内西己电装董. 可供工矿企业、生电厂、亚电站中作为电SSift^r 的保护和扌空制之用. 特别ifi 用于龚 求无油化. 少檢修及步页傑扌亲作的便用炀所・ 产品可配苗在中BE 柜、双层柜、EJ 定才巨 中作为扌空制和彳呆护高压电气设备用.特点a.可 Mt •性高，在额定电流下. 允许开断次数离达1OOOO 次 在额定炬路电流下.试验开断次数50次。

b. 功能齐全* 可理想的开合电阻、容性. 感性的员我。

c •少维护・ 通常只需娈对揆动机构做少垠済扫或润滑.d. 采用了立式的绝缘套简.可防彷卩各干中环境白勺影PA. 因而.断路海可适用于各 种牛寺殊的环境条件。

e. 貝有完整的产品系列參数：捉额定电流M630A 至U34 5OA ： 颔定5®路开断电流 从 2OXA 至 U5OXAf. 颔定炬路关合电濾(鮭值〉、额定动租定电流等技术卷数标；隹？S5于现行(S 家 标准规定。

VS1（ZN63A）型户内高压真空断路器安装使用说明书常州森源开关有限公司SEN YUAN SWITCH CO., LTDC H A N G Z H O U1 概述VS1 （ZN63A）型户内高压真空断路器（以下简称断路器）是用于12 kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。

由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。

断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的联锁，以满足配XGN2、GG1A等固定柜的需要2 型号的表达方式V S 1 - 12 / □-□真空断路器额定短路开断电流kAVacuum circuit-breaker森源开关Senyuan Switch额定电流A产品设计序号额定电压kV3 产品依据标准断路器符合GB 1984-89《交流高压断路器》、JB 3855-1996《3.6 ~ 40.5 kV 户内交流高压真空断路器》、DL /T 403-2000《12~40.5 kV 高压真空断路器订货技术条件》标准要求，并符合IEC 56 （87 出版物）的相关要求。

4 使用环境条件a ） 环境温度最高温度： +40ºC 最低温度： -15ºC b ） 环境湿度日平均相对湿度： ≤95% 月平均相对湿度：≤90%日平均蒸气压： ≤2.2×10-3 MPa 月平均蒸气压： ≤1.8×10-3 MPa c ） 海拔高度：不超过1000m ； d ） 地震烈度不超过8度；e ） 使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。

5 主要规格及技术参数主要规格及技术参数见表1表1序号 项目 单位 数值 1. 额定电压122. 额定短时工频耐受电压（1 min ） 423. 额定雷电冲击耐受电压（峰值） kV 754. 额定频率 Hz 505. 额定电流A6301250 6301250 630 1250 1600 20002500 3150 1250 1600 2000 25003150 4000*1600 2000 2500 3150 4000* 6. 额定短路开断电流 20 25 31.5 40 50 7. 额定短时耐受电流 kA 202531.540508. 额定短路持续时间 s 49.额定峰值耐受电流50 63 80 100 125 10. 额定短路关合电流kA 50638010012511. 二次回路工频耐受电压（1 min ）V2000续表1序号项目单位 数值12. 额定单个/背对背电容器组开断电流 A 630/400 （40 kA 为800/400） 13. 额定电容器组关合涌流 kA 12.5（频率不大于1000Hz ）14. 分闸时间 20~50 15. 合闸时间 ms35~7016. 机械寿命20000（50 kA 为10000次）17. 额定电流开断次数（电寿命） 20000（50 kA 为10000次） 18. 额定短路电流开断次数 次50 （40 kA 为30 、50 kA 为20）19. 动、静触头允许磨损累计厚度 mm 320. 额定合闸操作电压 21. 额定分闸操作电压 AC 110/220 DC 110/220 22. 储能电机额定电压 VAC 110/220 DC 110/22023. 储能电机额定功率 W 80 24. 储能时间 s ≤15 25. 触头开距 11±1 26. 超行程mm3.5±1 27. 触头合闸弹跳时间 ≤2 28. 三相分、合闸不同期性ms ≤2 29. 平均分闸速度（触头分开~ 6 mm ） 0.9~1.2 30. 平均合闸速度（6 mm ~ 触头闭合） m/s 0.5~0.8 31. 触头分闸反弹幅值 mm ≤332. 主导电回路电阻µΩ≤50 （630A ） ≤45 （1250A ） ≤35（1600 ~ 2000A ） ≤25（2500A 以上）33. 触头合闸接触压力 N2400±200 （ 20 kA 、25 kA ）3100±200 （31.5 kA ） 4250±250 （ 40 kA ） 7000±250 （ 50 kA ） 34. 额定操作顺序分-0.3S-合分-180S-合分 分-180S-合分-180S-合分（50 kA ）*注：4000A 需强制风冷。
