1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。
断路器符合《交流高压断路器》，855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。
断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。
2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 Mpa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。
4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。
6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。
这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。
ZN63A(VS1)-12真空断路器ZN63A(VS1)-12型户内交流高压真空断路器1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。
佳吉电气断路器符合《交流高压断路器》， 855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。
佳吉电气断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。
2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；佳吉电气3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。
4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机操作电压允许采用交直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。
6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。
这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。
vs1_12断路器说明书_VS1手车式_固定式高压真空开关断路器安装说明书陕西泰开高压开关制造有限公司vs1_12断路器说明书_VS1 手车式_固定式真空断路器安装说明书陕西泰开高压开关制造有限公司VS1-24 ZN63-24户内高压真空断路器（下称断路器）是户内安装、三相交流50HZ，额定电压为24KV的变配的控制和保护设备。
用于24KV及以下的交流系统中，可用来分、额定电流和故障电流，尤其适合频繁操作，如投、切电容器组合，控制电炉、变压器和高压电机等，也可作为联络断路器使用。
VS1-24真空断路器的特点：VS1-24户内高压真空断路器是在ABB公司VD4-24的基础上改进设计的,断路器仍采用了复合绝缘结构,但重新设计加大了绝缘筒的爬电距离和绝缘厚度,满足24kV的绝缘要求．断路器采用标准化装配流水线生产，性能稳定，质量优良．1．主回路采用复合绝缘，体积小，节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响。
2．真空灭弧室选用国内***厂家，同时能根据用户要求安装国内外进口的真空灭弧室。
3．可配KYN28A-２4中置柜．4．额定电流630-3150A, 额定短路开断电流20kA-31.5kA，产品的型号颁发证书和型号使用证书齐全。
5．机械寿命20000次.6. 通过电容器投切电容试验，无重燃现象。
8.能满足电压12KV海拔4500米高原型地区使用。
VS1-12型侧装式真空断路器系户内高压开关设备，适用于额定电压12kV，频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
VS1-12型真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。
1. 环境温度：不高于+40℃，不低于-15℃(允许-30℃时储运)。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95%，月平均不大于90%，饱和蒸汽压日平均值不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa。
vs1_12断路器说明书_VS1 手车式_固定式真空断路器安装说明书陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
VS1-ZN63-10kv户内高压真空断路器（下称断路器）是户内安装、三相交流50HZ，额定电压为24KV的变配的控制和保护设备。
zn63vs1-12真空断路器说明书陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
概述：ZN63-12型户内交流高压真空断路器系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

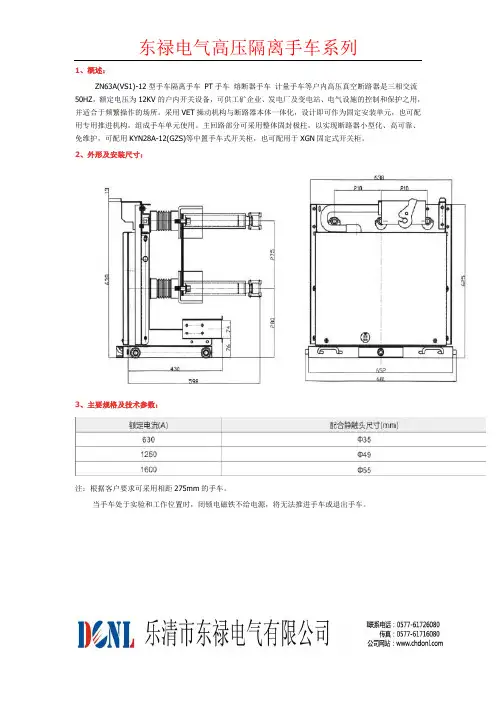

东禄电气高压隔离手车系列
1、概述：
ZN63A(VS1)-12型手车隔离手车PT手车熔断器手车计量手车等户内高压真空断路器是三相交流50HZ，额定电压为12KV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。
采用VET操动机构与断路器本体一体化，设计即可作为固定安装单元，也可配用专用推进机构，组成手车单元使用。
主回路部分可采用整体固封极柱，以实现断路器小型化、高可靠、免维护，可配用KYN28A-12(GZS)等中置手车式开关柜，也可配用于XGN固定式开关柜。
2、外形及安装尺寸：
3、主要规格及技术参数：
注：根据客户要求可采用相距275mm的手车。
当手车处于实验和工作位置时，闭锁电磁铁不给电源，将无法推进手车或退出手车。
VS1（ZN63A）型户内高压真空断路器安装使用说明书安耐固有限公司******* SWITCH CO., LTD1 概述ANGVS1型户内高压真空断路器（以下简称断路器）是用于12 kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。
由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的联锁，以满足XGN2、GG1A等固定柜的需要。
2 型号的表达方式ANGVS1 - 12 / □-□额定短路开断电流kA额定电流A产品设计序号额定电压kV3 产品依据标准断路器符合GB 1984-89《交流高压断路器》、JB 3855-1996《3.6 ~ 40.5 kV 户内交流高压真空断路器》、DL /T 403-2000《12~40.5 kV 高压真空断路器订货技术条件》标准要求，并符合IEC 56 （87 出版物）的相关要求。
4 使用环境条件a）环境温度最高温度：+40ºC最低温度：-15ºCb）环境湿度日平均相对湿度：≤95%月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3 MPa月平均蒸气压：≤1.8×10-3 MPac）海拔高度：不超过1000m；d）地震烈度不超过8度；e）使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。
5 主要规格及技术参数主要规格及技术参数见表1续表1*注：4000A需强制风冷。
6 产品结构及工作原理6.1 主体结构断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种结构能有效地防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。
断路器主体安装在断路器框架后部，与操动机构连接成一个整体。
断路器在合闸位置时主回路电流路径：（参见图2）上出线座27经固定在灭弧室上的上支架26到真空灭弧室内部静触头，经动触头及与其联接的导电夹、软连接，至下支架30到下出线座31。
ZN639(VS)-12户内高压交流真空断路器陕西平高智能电气有限公司专业生产真空断路器的厂家，如VS1真空断路器，ZW32真空断路器，ZW8真空断路器，ZW20真空断路器，ZW7真空断路器，ZN85真空断路器，ZN28真空断路器等，各种高压真空断路器系列产品。
陕西平高智能是一家专业生产、销售、研发为一体的大型企业，是国内最具规模、技术水平最高、出口量最大的高压真空断路器生产企业。
拥有完整、科学的质量管理体系。
聘用一批正规院校毕业的高技能、高素质人才，重金聘请行业高级工程师坐镇，引进德国最先进设备和产品，使得平高智能电气产品设计具备国际领先水平。
陕西平高智能电电气有限公司，始终坚持；以专业的技术，一流的质量，诚信可靠的宗旨，高质量的产品，良好的诚信，优质的服务，产品畅销全国近三十多个省、市、自治区以及远销新加波、奥大利亚等国家。
陕西平高智能电气，竭诚与海内外客户双赢合作，共同发展!! 共创未来!!-vs1-12系列户内高压断路器安装详细说明书陕西平高智能电气有限公司-免费供应ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。
断路器符合《交流高压断路器》，855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。
断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。
2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 Mpa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。
VS1-12型12KV户内高压真空断路器额定工作电压：12KV操作类型：T(弹簧操作机构)额定电流：630A、1250、1600、2000、2500、3150、4000、5000A额定短路开断电流：20KA、25KA、31.5KA、40KA、50KA相见距：150、210、275安装方式：手车式、正装固定式、侧装固定式一、厂家介绍及图片河南长征电气有限公司是长征电器集团改制后,为适应发展需要，设立的专业制造7.2~40.5kV中压电器元件的生产厂。
公司坐落于河南省许昌市尚集产业集聚区，环境优美宜人，交通便利。
公司的主要产品有VCZ系列户内高压真空断路器、VS1-12系列户内高压真空断路器、CZGL-12系列隔离手车、ZW20和ZW32系列户外高压真空断路器，CZ 系列状态指示装置，CZ-LA系列无功补偿滤波模块、CZ-LAMK系列电力电容器、CZ-DK 系列电抗器。
、CZ-TSC系列可控硅、有源滤波、无源滤波以及SVG静止无功发生器。
所有产品完全符合GB1984-2003、DL403-2000、IEC62271-100等相关标准规定。
公司依据ISO9001：2008标准要求建立了完善的质量管理体系。
VCZ系列户内高压真空断路器通过了中国质量认证中心组织的CQC标志认证，并获得证书。
公司秉承长征电器集团的优良传统，本着“严谨求实、高质高效、客户为本、真诚服务”的宗旨；高起点、严要求、大投入来实现公司的跨越式发展。
公司拥有完善的试验检测仪器、先进的生产设备和科学的管理模式。
凭借丰富的高压电器运营经验和专业科研团队，先后与西安交通大学、西安高压电器研究所建立长期合作关系，致力于中高压电器高端产品的研究，持续开发出引领市场的新产品。
公司以灵活的经营方式开拓市场，安全可靠的产品品质占领市场，细致入微的服务巩固市场。
所有产品已在电力、汽车制造、化工、煤炭、有色金属、建筑等行业广泛应用。
诚信铸就品牌，质量成就未来。
VSS1-12（ZN63A ）型室内高压真空断路器使用说明书华仪电气有限公司VS1(ZN63)-12 型户内高压真空断路器，三相交流50Hz 定额电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配专用推进机构，组成手车单元作用。
1．主回路采用复合绝缘，体积小，节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响。
2．真空灭弧室选用国内一流厂家，同时能根据用户要求安装国内外进口的真空灭弧室。
3 .可配KYN28A- 2 4中置柜.4．额定电流630-3150A, 额定短路开断电流20kA-31.5kA ，产品的型号颁发证书和型号使用证书齐全。
5. 机械寿命20000 次.6. 通过电容器投切电容试验，无重燃现象。
7. 能满足电压12KV 海拔4500 米高原型地区使用。
ZN63(VS1 )-1 2A 空断路器足3〜1 2kV ・5OHz= 4B 交沥t 系统中的户内西己电装董. 可供工矿企业、生电厂、亚电站中作为电SSift^r 的保护和扌空制之用. 特别ifi 用于龚 求无油化. 少檢修及步页傑扌亲作的便用炀所・ 产品可配苗在中BE 柜、双层柜、EJ 定才巨 中作为扌空制和彳呆护高压电气设备用.特点a.可 Mt •性高，在额定电流下. 允许开断次数离达1OOOO 次 在额定炬路电流下.试验开断次数50次。
b. 功能齐全* 可理想的开合电阻、容性. 感性的员我。
c •少维护・ 通常只需娈对揆动机构做少垠済扫或润滑.d. 采用了立式的绝缘套简.可防彷卩各干中环境白勺影PA. 因而.断路海可适用于各 种牛寺殊的环境条件。
e. 貝有完整的产品系列參数：捉额定电流M630A 至U34 5OA ： 颔定5®路开断电流 从 2OXA 至 U5OXAf. 颔定炬路关合电濾(鮭值〉、额定动租定电流等技术卷数标；隹？S5于现行(S 家 标准规定。
VS1（ZN63A）型户内高压真空断路器安装使用说明书常州森源开关有限公司SEN YUAN SWITCH CO., LTDC H A N G Z H O U1 概述VS1 （ZN63A）型户内高压真空断路器（以下简称断路器）是用于12 kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。
由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的联锁，以满足配XGN2、GG1A等固定柜的需要2 型号的表达方式V S 1 - 12 / □-□真空断路器额定短路开断电流kAVacuum circuit-breaker森源开关Senyuan Switch额定电流A产品设计序号额定电压kV3 产品依据标准断路器符合GB 1984-89《交流高压断路器》、JB 3855-1996《3.6 ~ 40.5 kV 户内交流高压真空断路器》、DL /T 403-2000《12~40.5 kV 高压真空断路器订货技术条件》标准要求，并符合IEC 56 （87 出版物）的相关要求。
4 使用环境条件a ） 环境温度最高温度： +40ºC 最低温度： -15ºC b ） 环境湿度日平均相对湿度： ≤95% 月平均相对湿度：≤90%日平均蒸气压： ≤2.2×10-3 MPa 月平均蒸气压： ≤1.8×10-3 MPa c ） 海拔高度：不超过1000m ； d ） 地震烈度不超过8度；e ） 使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。
5 主要规格及技术参数主要规格及技术参数见表1表1序号 项目 单位 数值 1. 额定电压122. 额定短时工频耐受电压（1 min ） 423. 额定雷电冲击耐受电压（峰值） kV 754. 额定频率 Hz 505. 额定电流A6301250 6301250 630 1250 1600 20002500 3150 1250 1600 2000 25003150 4000*1600 2000 2500 3150 4000* 6. 额定短路开断电流 20 25 31.5 40 50 7. 额定短时耐受电流 kA 202531.540508. 额定短路持续时间 s 49.额定峰值耐受电流50 63 80 100 125 10. 额定短路关合电流kA 50638010012511. 二次回路工频耐受电压（1 min ）V2000续表1序号项目单位 数值12. 额定单个/背对背电容器组开断电流 A 630/400 （40 kA 为800/400） 13. 额定电容器组关合涌流 kA 12.5（频率不大于1000Hz ）14. 分闸时间 20~50 15. 合闸时间 ms35~7016. 机械寿命20000（50 kA 为10000次）17. 额定电流开断次数（电寿命） 20000（50 kA 为10000次） 18. 额定短路电流开断次数 次50 （40 kA 为30 、50 kA 为20）19. 动、静触头允许磨损累计厚度 mm 320. 额定合闸操作电压 21. 额定分闸操作电压 AC 110/220 DC 110/220 22. 储能电机额定电压 VAC 110/220 DC 110/22023. 储能电机额定功率 W 80 24. 储能时间 s ≤15 25. 触头开距 11±1 26. 超行程mm3.5±1 27. 触头合闸弹跳时间 ≤2 28. 三相分、合闸不同期性ms ≤2 29. 平均分闸速度（触头分开~ 6 mm ） 0.9~1.2 30. 平均合闸速度（6 mm ~ 触头闭合） m/s 0.5~0.8 31. 触头分闸反弹幅值 mm ≤332. 主导电回路电阻µΩ≤50 （630A ） ≤45 （1250A ） ≤35（1600 ~ 2000A ） ≤25（2500A 以上）33. 触头合闸接触压力 N2400±200 （ 20 kA 、25 kA ）3100±200 （31.5 kA ） 4250±250 （ 40 kA ） 7000±250 （ 50 kA ） 34. 额定操作顺序分-0.3S-合分-180S-合分 分-180S-合分-180S-合分（50 kA ）*注：4000A 需强制风冷。
说明
本产品的正常运行是建立在正确使用、安装及维护的基础上，断路器运行应在其铭牌规定的参数以内运行，用户应认真阅读本手册并严格按要求使用。
1概述
1.1产品的型号及意义
（说明：ZN63A型系列真空断路器为行业标准号即VS1真空断路器）
1.2产品的主要用途和适用范围、环境条件
1.2.1 ZN63A (VSl)型户内真空断路器（以下简称断路器）是额定电压12kV、交流50Hz的户内开关设备元件，产品符合GB1984-89《交流高压断路器》、JB3855-1996《3.6～40.5kV户内交流高压真空断路器》、DL403-2000《12kV一40.5kV高压真空断路器订货技术条件》及IEC56·694等标准的规定。
产品采用CAD辅助设计动态模拟分析，使产品无论在任何条件均保持良好的运行状态。
产品无论在配电系统正常条件下还是故障条件下（特别是在短路条件下）均可对配电设施提供控制及保护，在额定参数下，可频繁操作，并可多次开断短路电流。
断路器采用操动机构与断路器本体一体式设计，既可用于固定安装单元，也可配用专用推进机构，组成手车单元使用。
1.2.2环境条件：
a、环境温度不高于+40℃，不低于-15℃（允许在-30℃下储运）;
b、海拔高度低于lOOOm；
c、空气相对湿度日平均不大于95%，月平均不大于90%，饱和蒸汽压每日平均不大于2.2×l0-3MPa,平均不大于1.8×l0-3MPa，在高湿度期内温度急降时，可能凝露；
d、地震烈度不超过8度；
e、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。
1.3产品外型图及安装尺寸
1.3.1 ZN63A(VS1)型系列户内真空断路器本体（固定式）外形及安装尺寸（见图la; lb; lc）1.3.2 ZN63A(VS1)型系列户内真空断路器抽出式外形及安装尺寸(见图2a; 2b; 2c；2d)
1.4断路器与柜体推荐配合尺寸
1.4.1 VSl(800)与柜体(800)推荐配合尺寸示意图：
1.4.2 VS1(1000)与柜体（1000）推荐配合尺寸示意图：
1.5技术参数
1-5.1 ZN63A型系列户内真空断路器主要技术参数见表1
表1
注：1、当额定短路开断电流≤31.5kA时，额定短路开断次数为30次。
当额定短路开断电流>31.5kA时，额定短路开断次数为20次。
2、当额定短路开断电流为40kA时，额定操作程序为：分一180s一合分一
180s一合分。
3、序11、12为需要时提供的额定参数。
1.5.2断路器装配调整后的机构特性参数见表2
表2
续表2
注：括号内为额定电流2500A及以上产品
1.5.3抽出式断路器单元配捆绑式一次触头参数见图4及表3：
表3
1.5.4储能电机技术数据
本产品选用永磁式单相直流电动机，并配装专用减速器；减速器内的变速齿轮被密封在充有润滑脂的箱体内，输出转速为17r/min。
电动机的技术参数见表4。
表4
1.5.5合分闸电磁铁的技术数据见表5
表5
2结构和工作原理
2.1结构
2.1.1 ZN63A型系列户内真空断路器配用陶瓷真空灭弧室，为中间封接或一次封排灭弧室，均选用铜铬触头材料，杯状纵磁场触头结构。
其触头的电磨损速度小，电寿命长，触头耐压水平高，介质绝缘强度稳定。
弧后恢复迅速，截流水平低，开断能力强。
2.1.2 ZN63A型系列真空断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路为三相落地式结构。
真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注成型，因而特别抗爬电。
这种结构设计，同时减少粉尘在灭弧室表面聚积。
有效地防止真空灭弧室受外部因素的影响。
2.1.3操动机构采用平面布置的弹簧式，具有手动储能功能，操动机构置于灭弧室前的机构箱内，断路器的机构箱同时用作操动的框架，机构箱被四块中间隔板分成五个装配空间，其间分别装有操动机构的储能部分、传动部分、脱扣部分、联锁部分和缓冲部分。
为专用机构，这种设计，可使操动机构的性能与灭弧室更加匹配。
并减少了中间环节，降低了能耗和噪声。
使断路器的性能更加可靠。
（见图5）
2.1.4该产品具有寿命长、少维护、无污染、无爆炸危险、噪声低等优点。
2.1.5断路器出厂时各电流等级均装有防尘绝缘筒盖，在实际使用中，额定电流1250A及以下等级运行时可不必去除，额定电流1600A及以上等级运行时必须去除。
2.2工作原理
2.2.1灭弧原理
断路器配用杯状纵磁场真空灭弧室，灭弧室具有极高的真空度，当动静触头在操动机构作用下带电分闸时，在触头间产生真空电弧，由于动静触头开有倾斜方向相同的斜槽，当电弧电流流过时，将产生较大的圆周分量，在触头间形成纵向磁场。
使电弧维持扩散形，并使电弧均匀地在触头表面燃烧，并维持较低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸气在微秒级的时间就可以聚集或复合在触头表面或屏蔽罩上。
灭弧室断口的介质绝缘强度迅速恢复，电弧被熄灭，达到分断的目的。
由于采用先进的纵磁场技术，这种灭弧具有强而稳定的电流开断能力；。
