1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。
断路器符合《交流高压断路器》，855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。
断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。
2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 Mpa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。
4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。
6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。
这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。
VS1-12户内高压真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用. VS1-12高压真空断路器,采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
1、结构特点:VS1-12高压真空断路器,主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.2、工作原理:VS1-12高压真空断路器,合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.3、防误连锁:VS1-12高压真空断路器,合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止4、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.5、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.6、使用环境条件: 海拔高度: 1000m及以下(超海拔时，要特别说明)环境温度: —15℃～+40℃相对湿度: 日平均值≤95%月平均值≤95%使用条件：无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合, 辅助电路中感应的电磁干扰的幅值≤1.6。
一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。
断路器符合GB1984、DL/T403及IEC60056等标准的规定。
在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。
一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。
这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。
断路器主体安装在做成托架状的断路器操动机构外壳的后部。
视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。
在实际使用当中，额定电流1250A 及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。
●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。
断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。
操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。
一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。
断路器符合GB1984、DL/T403及IEC60056等标准的规定。
在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。
一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。
这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。
断路器主体安装在做成托架状的断路器操动机构外壳的后部。
视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。
在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。
●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。
断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。
操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。
一、产品概述VS1系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。
该产品总体结构为开关本体于操动机构，无污染、无爆炸危险，绝缘水平高。
本系列产品的操动机构为弹簧储能式，可以用电动操作，亦可用手动操作。
二、型号及含义三、结构及特点断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内，这种结构能有效防止外力冲击，因环境污秽等外部因素对真空灭弧室的影响。
断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室，其铜铬触头具有环状纵磁场触头结构，开断能力强，截流水平低，电寿命长。
真空灭弧室置与绝缘捅内，使断路器具有免维护，无污染，无爆炸危险，噪音低，绝缘水平高。
操动机构为弹簧储能操作机构，机构箱内装有合闸单元，前方面板上设有分、合按钮，手储能操作孔、弹簧储能状态指示牌等。
机构与本体前后布置成一体，传动效率高，操作性能好，适用于频繁操作，可装于移开式或固定式开关柜。
四、工作原理断路器合闸所需能量由弹簧储能机构供给，储能机构可以由外部电源驱动电机完成，也可以由手动储能把手储能。
储能完成后，储能指示牌显示“已储能”。
同时，储能切换开关切断储能电机电源, 断路器处于待合闸状态。
在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸。
合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通。
电机再次储能。
合闸指示牌显示“合”。
辅助开关接点转换。
在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”。
辅助开关接点转换。
同时在分闸操作中，计数器自动进一位，可从面板观察窗看到相应的数字。
五、防误连锁合闸操作完成后，在断路器未分闸时，断路器将不能再次合闸。
断路器合闸操作完成后，如合闸信号未及时去掉，断路器内部防跳控制回路，将切断合闸回路防止多次重合闸。
VS1真空断路器名称：VS1真空断路器型号：VS1VS1真空断路器是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路切断故障电流和保护功能.尤其适合于频繁操作如投、切电容器组、控制电炉变压器和高压电机等也可作为联络使用.佳吉电气O135********袁详细介绍1、概述:VS1真空断路器是三相交流50HZ、额定电压为12 kV的户内高压配电装置.可作接通线路切断故障电流和保护功能.尤其适合于频繁操作如投、切电容器组、控制电炉变压器和高压电机等也可作为联络使用.2、结构特点:断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内这种结构能有效防止外力冲击因环境污秽等外部因素对真空灭弧室的影响.断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室其铜铬触头具有环状纵磁场触头结构开断能力强截流水平低电寿命长.真空灭弧室置与绝缘捅内使断路器具有免维护无污染无爆炸危险噪音低绝缘水平高.佳吉电气专业生产操动机构为弹簧储能操作机构机构箱内装有合闸单元前方面板上设有分、合按钮手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体传动效率高操作性能好适用于频繁操作可装于移开式或固定式开关柜.3、工作原理:断路器合闸所需能量由弹簧储能机构供给储能机构可以由外部电源驱动电机完成也可以由手动储能把手储能.储能完成后储能指示牌显示“已储能”.同时储能切换开关切断储能电机电源断路器处于待合闸状态.在合闸操作中不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作均可使断路器合闸.合闸动作完成后储能指示牌、储能切换开关复位电机电源接通.电机再次储能.合闸指示牌显示“合”.辅助开关接点转换.在分闸操作中不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作均可使断路器分闸分闸动作完成后分闸指示牌显示“合”.辅助开关接点转换.同时在分闸操作中计数器自动进一位可从面板观察窗看到相应的数字.4、防误连锁:合闸操作完成后在断路器未分闸时断路器将不能再次合闸.断路器合闸操作完成后如合闸信号未及时去掉断路器内部防跳控制回路将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时断路器不能合闸.如果选用闭锁断路器在二次控制电路未接同情况下闭锁电磁铁将防止手动合闸.5、断路器符合的标准:断路器符合GB1984-2003《户内交流高压断路器》IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.6、断路器特点:该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便很适合我国电网运行.7、使用环境条件:海拔高度:1000m及以下(超海拔时，要特别说明)环境温度:--15℃～+40℃相对湿度:日平均值≤95%月平均值≤95%无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合辅助电路中感应的电磁干扰的幅值≤1.6。
高压真空断路器vs1手动优先开关原理高压真空断路器VS1手动优先开关原理引言：高压真空断路器VS1手动优先开关是电力系统中常见的一种开关设备，其原理是通过手动操作实现对电路的开关和分合。
本文将对高压真空断路器VS1手动优先开关的原理进行详细介绍。
一、高压真空断路器的原理高压真空断路器是一种在高压电路中用于开断和合闸的电器设备。
其主要原理是利用真空断路器的特殊结构和真空的绝缘性能来实现电路的开断和合闸。
1.1 真空断路器的结构真空断路器主要由断路器本体、真空瓷瓶和操作机构三部分组成。
断路器本体包括固定触头、活动触头、触头支架、隔离开关、真空瓷瓶等部件。
真空瓷瓶是真空断路器的关键部件，其内部充填有高度真空的绝缘介质。
1.2 真空断路器的工作原理当真空断路器处于闭合状态时，固定触头和活动触头通过触头支架连接在一起，电流可以在触头之间流动。
当需要断开电路时，通过操作机构对断路器进行操作，使得活动触头和固定触头分离，实现电路的断开。
在断开时，真空瓷瓶内部的真空状态能够保证电弧在触头分离的瞬间得到有效的灭弧，从而实现电路的断开。
二、VS1手动优先开关的原理VS1手动优先开关是一种根据人工操作优先开关和自动开关的要求设计的一种开关装置。
其主要原理是通过手动操作优先开关来控制电流的通断或转换。
2.1 VS1手动优先开关的结构VS1手动优先开关主要由手动机构、电控机构和触发机构三部分组成。
手动机构用于手动操作开关，电控机构用于接收外部信号并控制开关的运行，触发机构用于触发开关的动作。
2.2 VS1手动优先开关的工作原理当手动操作优先开关时，手动机构通过操纵杆或按钮等方式对开关进行操作。
手动机构实际上是通过机械传动将人的操作力传递给开关，从而实现电流的通断或转换。
在手动操作过程中，电控机构接收到手动机构的信号，并根据设定的逻辑条件来判断是否需要进行自动开关操作。
如果需要进行自动开关操作，电控机构会触发触发机构，从而实现开关的动作。

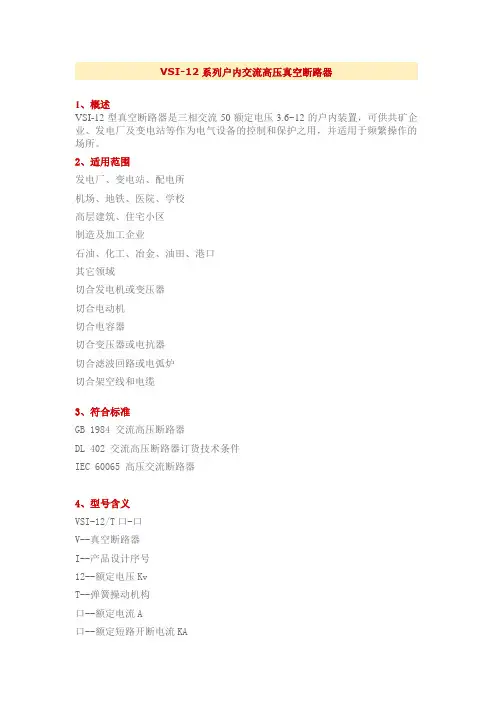

1、概述VSI-12型真空断路器是三相交流50额定电压3.6~12的户内装置，可供共矿企业、发电厂及变电站等作为电气设备的控制和保护之用，并适用于频繁操作的场所。
2、适用范围发电厂、变电站、配电所机场、地铁、医院、学校高层建筑、住宅小区制造及加工企业石油、化工、冶金、油田、港口其它领域切合发电机或变压器切合电动机切合电容器切合变压器或电抗器切合滤波回路或电弧炉切合架空线和电缆3、符合标准GB 1984 交流高压断路器DL 402 交流高压断路器订货技术条件IEC 60065 高压交流断路器4、型号含义VSI-12/T口-口V--真空断路器I--产品设计序号12--额定电压KvT--弹簧操动机构口--额定电流A口--额定短路开断电流KA5、一般使用条件1、环境温度不大于+40°C，不低于-15°C（允许在-30°C时贮运）；2、海拔高度1000m；3、空气相对湿度日平均值不大于95%，月平均值不大于90%；饱和蒸汽压日平均值不大于2.2X10-3Mpa月平均值不大于1.8X10-3Mpa，在高湿度内温度急降时，可能凝露；4、地震裂度不超过8度；5、无火灾、爆炸、污秽不超过2级、没有化学腐蚀及剧烈振动的场所。
6、主要特点1、紧凑的设计方便配柜，大大减少配电柜的体积；2、固定式与抽出式两种型式可供选择；3、灭弧室封装在垂直的绝缘筒内，可防止机械损伤和环境污染（见图1）4、采用弹簧机构与真空灭弧室一体的整体型布局，降低了能耗和噪声；5、触头开距小，可动部件小，机械寿命长；6、结构简单，可靠性高，所需维护量少；7、铜洛材料和纵磁场触头结构使断路器开断能力高，截留值低；8、真空中触头烧损小，电阻值稳定，开断能力稳定、寿命长；9、操作机构为弹簧储能式，可以用交流或直流操作，亦可手动操作；10、固定式加装底盘车即成为手车式，底盘车与操作结构具有机械联锁以防止误操作；11、储能时间短，可实现自动重合闸或多次自动合闸；12、可装设过电流脱扣器，具有过流保护功能；13、内置防跳跃功能；14、对环境无污染，无爆炸危险。
一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。
断路器符合GB1984、DL/T403及IEC60056等标准的规定。
在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。
一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。
这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。
断路器主体安装在做成托架状的断路器操动机构外壳的后部。
视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。
在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。
●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。
断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。
操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。

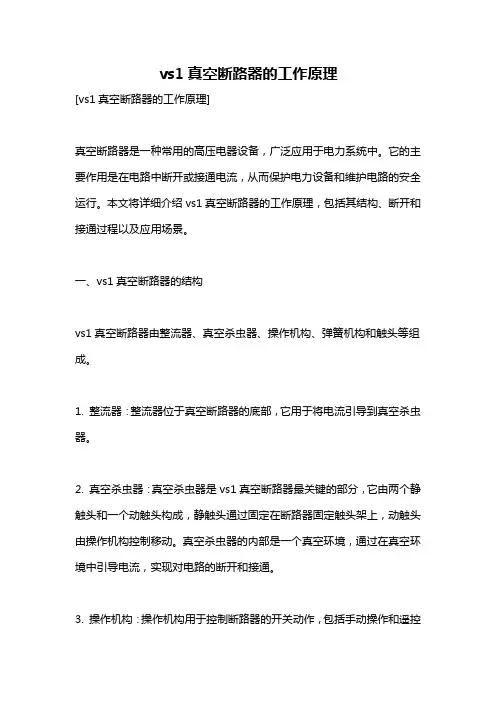

vs1真空断路器的工作原理[vs1真空断路器的工作原理]真空断路器是一种常用的高压电器设备，广泛应用于电力系统中。
它的主要作用是在电路中断开或接通电流，从而保护电力设备和维护电路的安全运行。
本文将详细介绍vs1真空断路器的工作原理，包括其结构、断开和接通过程以及应用场景。
一、vs1真空断路器的结构vs1真空断路器由整流器、真空杀虫器、操作机构、弹簧机构和触头等组成。
1. 整流器：整流器位于真空断路器的底部，它用于将电流引导到真空杀虫器。
2. 真空杀虫器：真空杀虫器是vs1真空断路器最关键的部分，它由两个静触头和一个动触头构成，静触头通过固定在断路器固定触头架上，动触头由操作机构控制移动。
真空杀虫器的内部是一个真空环境，通过在真空环境中引导电流，实现对电路的断开和接通。
3. 操作机构：操作机构用于控制断路器的开关动作，包括手动操作和遥控操作两种方式。
4. 弹簧机构：弹簧机构用于提供断路器的机械运动能量，使断路器快速断开或接通电路。
5. 触头：触头是断路器的关键组件，它负责传导和断开电流。
通过不同的接触方式，可以实现断路器的不同特性。
二、vs1真空断路器的断开过程当电流达到断路器的额定电流或超过设定值时，断路器需要进行断开操作，以保护电力设备和维护电路的安全运行。
1. 断路器关闭状态：在正常工作状态下，动触头与静触头相连，形成一条低阻抗的电路。
此时，电流通过真空环境，保持电路的闭合状态。
2. 断开命令：当需要断开电流时，操作机构发出断开命令，断路器开始开断过程。
3. 断开过程：断断续续施加高电压，使得动触头向上运动，与静触头分离。
在分离的过程中，电流在真空环境中产生弧光，并被限制在真空环境中。
随着动触头和静触头的分离，电流逐渐减小，最终中断。
4. 熄弧过程：在断开电流的同时，真空环境中产生的弧光会引发高频涡流。
随着弧光能量的逐渐耗尽，弧光自动熄灭，电路完全断开。
三、vs1真空断路器的接通过程当断路器需要接通电路时，可以通过操作机构发出接通命令，使得动触头重新与静触头接触。
VS1-12户内高压真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用. VS1-12高压真空断路器,采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
1、结构特点:VS1-12高压真空断路器,主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.2、工作原理:VS1-12高压真空断路器,合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.3、防误连锁:VS1-12高压真空断路器,合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止4、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.5、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.6、使用环境条件: 海拔高度: 1000m及以下(超海拔时，要特别说明)环境温度: —15℃～+40℃相对湿度: 日平均值≤95%月平均值≤95%使用条件：无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合, 辅助电路中感应的电磁干扰的幅值≤1.6。
·
产品概述
1. 环境温度：不高于40℃，不低于-10℃(允许在-30℃时储运)。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95％，饱和蒸汽压日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
·主要技术参数
ZN63(VS1)-12户内高压真空断路器是三相交流50Hz，额定电压为12kV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，
并适合于频繁操作的场所。
采用VET操动机构与断路器
本体一体化，设计即可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。
主回路部分可采用整体固封极柱，以实现断路器小型化、高可靠、
免维护，可配用KYN28A-12(GZS)
主要技术参数
6,产品整个外形尺寸(固定和手车式)630A-4000A。
一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器 - 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供地VS1真空断路器是空气绝缘地户内式开关设备元件.断路器符合GB1984、DL/T403及IEC60056等标准地规定.在正常使用条件下,只要在断路器地技术参数范围内,它就可以保证安全、可靠地运行于相应电压等级地电网中.VS1真空断路器可在工作电流范围内进行频繁地操作或多次开断短路电流；机械寿命可高达30,000次,满容量短路电流开断次数可达50次.VS1真空断路器适于重合闸操作并有极高地操作可靠性与使用寿命.VS1真空断路器<普通型）采用了立式地绝缘筒防御各种气候地影响；且在维护和保养方面,通常仅需对操作机构做间或性地清扫或润滑.VS1真空断路器<极柱型）采用了固体绝缘结构—集成固封极柱,实现了免维护.VS1真空断路器在开关柜内地安装形式既可以是固定式,也可以是可抽出式地,还可安装于框架上使用.一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成地圆柱状绝缘筒内.这种结构可以使得真空灭弧室免受外界环境影响和机械地损害.断路器主体安装在做成托架状地断路器操动机构外壳地后部.视使用场所情况,可在绝缘筒上增装一个防尘盖<作为附加装置）,这种设计有助于防止闪络地发生,并作为断路器内部污秽地附加保护.在实际使用当中,额定电流1250A 及以下等级在运行时可不必去除,额定电流1600A及以上等级运行时则必须去除.●极柱型断路器极柱设计为圆柱形,安装在作成托架状地操作机构外壳地后部.断路器极柱地导电部分封闭在环氧树脂套筒内,以免受冲击和外部环境影响.二、断路器操动机构地结构操动机构为弹簧储能操作机构,一台操动机构操作三相真空灭弧室.操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室地连板、拐臂以及分闸脱扣装置,此外,在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件.操动机构适用于自动重合闸地操作,并且,因为电动机储能时间很短,同样也能够进行多次重合闸操作.操动机构弹簧有手动储能和电动机储能两种储能方式.三、脱扣器、闭锁电磁铁和辅助开关储能状态指示器带动辅助开关S1、S2、S3,当弹簧储能完成时,S1、S2、S3同时切断电机回路,在弹簧系统未充分储能时S3可对合闸脱扣器HQ进行电器闭锁,并提供一个电气操作地准备信号.根据断路器切换位置来带动辅助开关QF,当断路器在分闸位置时,辅助开关QF开断分闸脱扣器TQ地回路,当断路器在合闸位置时,则辅助开关QF开断合闸脱扣器HQ 地回路和选加地闭锁电磁铁Y1地回路.辅助开关对外留有3对常开、常闭接点,可供各种要求地控制、仪表或联锁功能地使用.四、用于GZS1上地手车式断路器当断路器用于GZS1柜时,应采用手车式结构.断路器推入柜内后可通过底盘车将断路器从实验位置摇进到工作位置,亦可由工作位置摇出到实验位置.解锁后可将手车由柜内拖出,将断路器置于转运车上,检修非常方便.底盘车与断路器及柜体之间具备安全地联锁装置,通过底盘车上地辅助开关S8、S9保证了与断路器之间可靠地电气联锁.VS1-12/M户内高压真空断路器(配永磁操动机构>一、VS1-12/M户内高压真空断路器(配永磁操动机构>实物图：二、简介：VS1-12/M户内高压真空断路器<配永磁操动机构）是三相交流50Hz,额定电压为12kV 地户内装置,可供工矿企业,发电厂及变电站电气设施地控制及保护之用,并适用于频繁操作地场所.1、产品主要用途及适用范围VS1-12/M户内高压真空断路器<配永磁操动机构）是三相交流50Hz,额定电压为12kV 地户内装置,可供工矿企业,发电厂及变电站电气设施地控制及保护之用,并适用于频繁操作地场所.该断路器可进行频繁地操作,具有多次开断性能.该断路器设计成前后分装结构,既可作为固定式安装地单元,也可与底盘车配装作单独手车使用.该断路器采用永磁操作机构,具有零部件数量少,操作程序简单、可靠性高等特点.2、正常使用环境条件a.环境温度不大于＋40℃,不低于－30℃；b.海拔高度≦1000m。
V S S1-12（Z N63A）型
室内高压真空断路器
使
用
说
明
书
华仪电气有限公司
VS1(ZN63)-12型户内高压真空断路器，三相交流50Hz定额电压为12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
????????该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配专用推进机构，组成手车单元作用。
??????1．主回路采用复合绝缘，体积小，节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响。
??????2．真空灭弧室选用国内一流厂家，同时能根据用户要求安装国内外进口的真空灭弧室。
??????3．可配KYN28A-２4中置柜．
??????4．额定电流630-3150A,额定短路开断电流20kA-31.5kA，产品的型号颁发证书和型号使用证书齐全。
??????5．机械寿命20000次.
??????6.通过电容器投切电容试验，无重燃现象。
?????7.能满足电压12KV海拔4500米高原型地区使用。
VSS1-12（ZN63A ）型室内高压真空断路器使用说明书华仪电气有限公司VS1(ZN63)-12 型户内高压真空断路器，三相交流50Hz 定额电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配专用推进机构，组成手车单元作用。
1．主回路采用复合绝缘，体积小，节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响。
2．真空灭弧室选用国内一流厂家，同时能根据用户要求安装国内外进口的真空灭弧室。
3 .可配KYN28A- 2 4中置柜.4．额定电流630-3150A, 额定短路开断电流20kA-31.5kA ，产品的型号颁发证书和型号使用证书齐全。
5. 机械寿命20000 次.6. 通过电容器投切电容试验，无重燃现象。
7. 能满足电压12KV 海拔4500 米高原型地区使用。
ZN63(VS1 )-1 2A 空断路器足3〜1 2kV ・5OHz= 4B 交沥t 系统中的户内西己电装董. 可供工矿企业、生电厂、亚电站中作为电SSift^r 的保护和扌空制之用. 特别ifi 用于龚 求无油化. 少檢修及步页傑扌亲作的便用炀所・ 产品可配苗在中BE 柜、双层柜、EJ 定才巨 中作为扌空制和彳呆护高压电气设备用.特点a.可 Mt •性高，在额定电流下. 允许开断次数离达1OOOO 次 在额定炬路电流下.试验开断次数50次。
b. 功能齐全* 可理想的开合电阻、容性. 感性的员我。
c •少维护・ 通常只需娈对揆动机构做少垠済扫或润滑.d. 采用了立式的绝缘套简.可防彷卩各干中环境白勺影PA. 因而.断路海可适用于各 种牛寺殊的环境条件。
e. 貝有完整的产品系列參数：捉额定电流M630A 至U34 5OA ： 颔定5®路开断电流 从 2OXA 至 U5OXAf. 颔定炬路关合电濾(鮭值〉、额定动租定电流等技术卷数标；隹？S5于现行(S 家 标准规定。
一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。
断路器符合GB1984、DL/T403及IEC60056等标准的规定。
在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。
一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。
这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。
断路器主体安装在做成托架状的断路器操动机构外壳的后部。
视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。
在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。
●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。
断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。
操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。
操动机构适用于自动重合闸的操作，并且，由于电动机储能时间很短，同样也能够进行多次重合闸操作。
操动机构弹簧有手动储能和电动机储能两种储能方式。
三、脱扣器、闭锁电磁铁和辅助开关储能状态指示器带动辅助开关S1、S2、S3，当弹簧储能完成时，S1、S2、S3同时切断电机回路，在弹簧系统未充分储能时S3可对合闸脱扣器HQ进行电器闭锁，并提供一个电气操作的准备信号。
根据断路器切换位置来带动辅助开关QF，当断路器在分闸位置时，辅助开关QF开断分闸脱扣器TQ的回路，当断路器在合闸位置时，则辅助开关QF开断合闸脱扣器HQ的回路和选加的闭锁电磁铁Y1的回路。
辅助开关对外留有3对常开、常闭接点，可供各种要求的控制、仪表或联锁功能的使用。
四、用于GZS1上的手车式断路器当断路器用于GZS1柜时，应采用手车式结构。
断路器推入柜内后可通过底盘车将断路器从试验位置摇进到工作位置，亦可由工作位置摇出到试验位置。
解锁后可将手车由柜内拖出，将断路器置于转运车上，检修非常方便。
底盘车与断路器及柜体之间具备安全的联锁装置，通过底盘车上的辅助开关S8、S9保证了与断路器之间可靠的电气联锁。
VS1-12/M户内高压真空断路器(配永磁操动机构)一、VS1-12/M户内高压真空断路器(配永磁操动机构)实物图：二、简介：VS1-12/M户内高压真空断路器（配永磁操动机构）是三相交流50Hz，额定电压为12kV 的户内装置，可供工矿企业，发电厂及变电站电气设施的控制及保护之用，并适用于频繁操作的场所。
1、产品主要用途及适用范围VS1-12/M户内高压真空断路器（配永磁操动机构）是三相交流50Hz，额定电压为12kV 的户内装置，可供工矿企业，发电厂及变电站电气设施的控制及保护之用，并适用于频繁操作的场所。
该断路器可进行频繁的操作，具有多次开断性能。
该断路器设计成前后分装结构，既可作为固定式安装的单元，也可与底盘车配装作单独手车使用。
该断路器采用永磁操作机构，具有零部件数量少，操作程序简单、可靠性高等特点。
2、正常使用环境条件a.环境温度不大于＋40℃，不低于－30℃；b.海拔高度≦1000m;c.空气相对湿度：日平均值不大于95％，月平均值不大于90％；d. 地震烈度不超过8度；注：偏离正常使用条件可与制造厂家协商解决。
三、产品型号、名称及意义四、技术数据：表1.VS1-12/M真空断路器（配永磁操动机构）主要技术参数序号名称单位数量1 额定电压kV 122 额定绝缘水平1min工频耐压kV 42/48 额定雷电冲击耐压kV 75/853 额定操作顺序0-t-co-t1-co*断路器型号额定电流额定开断电流kA额定短路关合电流kA额定短路持续时间（s）开断次数机械寿命VS1-12/M 630、1250 20/20 50/63 4 100 40000 1250、1600、2000、250031.5 80 4 50 400001600、2000、2500、315040 100 4 30 40000 *注：20、25、31.5kA t=0.3s t1=180s表2：断路器调整后机械特性参数序号名称单位数据1 触头开距mm 11±12 接触行程mm 3.5±13 三相分闸同期性ms ≤24 合闸触头弹跳时间ms ≤25 合闸触头接触压力N 20kA 25kA 31.5kA 40kA2000±2002400±2003100±2004750±2506 平均分闸速度m/s 1.0－1.47 平均合闸速度m/s 0.6－0.98 分闸时间ms ≤609 合闸时间ms ≤100表3：永磁操作机构的技术参五、结构1、断路器总体结构VS1-12/M真空断路器（配永磁操动机构）可分为固定式和抽出式两种，详见图5、6。
总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇铸而成，因而它特别抗爬电，这种结构设计，大大地减少粉尘在灭弧室表面聚积，不仅可以防止真空灭弧室受到外部因素的影响，而且可以确保即使在湿热及严重污秽环境下，也可以对电压效应呈现出高阻态。
2、永磁操动机构详见图1、2（图略见下）图1、永磁操动机构示意简图图2、外型图永磁操作机构共由七个零件组成：1为静铁芯，为机构提供磁路通道；2为动铁芯，是整个机构中最重要的运动部件；3、4为永久磁体，为机构提供保持时所需的动力；5、6为分闸线圈；7为驱动杆，是机构与断路器传动机构的联接纽带。
克服了传统电磁机构和弹簧机构的固有弊端，取消了传统机构中易损的储能、锁扣机械装置，具有结构简单、寿命长、性能可靠、耐磨损、免维护的特点。
六、工作原理1、永磁操动机构原理当断路器处于合闸或分闸位置时，线圈中无电流通过，永久磁铁利用动静铁芯提供的低磁阻抗通道将铁芯保持在上下极限位置，而不需要任何机械锁扣。
当有动作信号时，合闸或分闸线圈中的电流产生磁势，动、静铁芯中由线圈产生的磁场与永磁体产生的磁场叠加合成，动铁芯连同固定在上面的驱动杆，在合成磁场力的作用下，在规定的时间内以规定的速度驱动开关本体完成开合任务。
此机构之所以被称为两位式双稳态原理结构，是由于动铁芯在行程终止的两个位置，不需要消耗任何能量即可保持。
而传统的电磁机构，动铁芯是通过弹簧的作用被保持在行程的一端，而在行程的另一端，靠机械锁扣或电磁能量进行保护。
由上述可知，永磁操动机构是通过将电磁铁与永久磁铁特殊结合，来实现传统断路器操动机构的全部功能：由永久磁铁代替传统的脱锁扣机构来实现极限位置的保持功能，由分合闸线圈来提供操作时所需要的能量。
可以看出，由于工作原理的改变，整个机构的零部件总数大幅减少，使机构的整体可靠性有可能得到大幅提高。
由于永磁机构本身的特点，可以提高断路器的可靠性，同时合分闸特性又只与线圈参数有关，因此永磁机构的分合闸特性可以通过电子或微机系统来控制，实现速度特性的智能控制，具有自检测功能。
控制回路可采用电子控制、外接合闸直流接触器。
2、灭弧室灭弧原理VS1-12/M断路器（配永磁操动机构）采用真空灭弧室，以真空作为灭弧和绝缘介质，灭弧室具有极高的真空度，当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同时由于触头的特殊结构，在触头间隙中也会产生适当的纵磁场，促使真空电弧保持为扩散型，并使电弧均匀分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭，达到分断的目的，由于该真空断路器采用磁场控制真空电弧，因而具有强而稳的开断电流的能力。
以下是附图和附表：额定参数合闸时间: 50-70 ms 开断时间: 45-60 ms 分闸时间: 30-50 ms 燃弧时间: <15 ms 最小的合闸指令持续时间: 20 ms最大的分闸指令持续时间: 20 ms断路器代号含义及应用注：如选用国电极柱、150相距、1250A/25KA的VS1型断路器正确标记为：VS1-12/1250-25-F。
