vs1_12断路器说明书_VS1 手车式_固定式真空断路器安装说明书

一、产品概述VS1系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。

该产品总体结构为开关本体于操动机构，无污染、无爆炸危险，绝缘水平高。

本系列产品的操动机构为弹簧储能式，可以用电动操作，亦可用手动操作。

二、型号及含义三、结构及特点断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内，这种结构能有效防止外力冲击，因环境污秽等外部因素对真空灭弧室的影响。

断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室，其铜铬触头具有环状纵磁场触头结构，开断能力强，截流水平低，电寿命长。

真空灭弧室置与绝缘捅内，使断路器具有免维护，无污染，无爆炸危险，噪音低，绝缘水平高。

操动机构为弹簧储能操作机构，机构箱内装有合闸单元，前方面板上设有分、合按钮，手储能操作孔、弹簧储能状态指示牌等。

机构与本体前后布置成一体，传动效率高，操作性能好，适用于频繁操作，可装于移开式或固定式开关柜。

四、工作原理断路器合闸所需能量由弹簧储能机构供给，储能机构可以由外部电源驱动电机完成，也可以由手动储能把手储能。

储能完成后，储能指示牌显示“已储能”。

同时，储能切换开关切断储能电机电源, 断路器处于待合闸状态。

在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸。

合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通。

电机再次储能。

合闸指示牌显示“合”。

辅助开关接点转换。

在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”。

辅助开关接点转换。

同时在分闸操作中，计数器自动进一位，可从面板观察窗看到相应的数字。

五、防误连锁合闸操作完成后，在断路器未分闸时，断路器将不能再次合闸。

断路器合闸操作完成后，如合闸信号未及时去掉，断路器内部防跳控制回路，将切断合闸回路防止多次重合闸。

ZN63A(VS1)-12真空断路器ZN63A(VS1)-12型户内交流高压真空断路器1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

佳吉电气断路器符合《交流高压断路器》， 855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

佳吉电气断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；佳吉电气3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机操作电压允许采用交直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

VS1-12户内高压真空断路器说明书VS1-12真空断路器生产厂家郑州一众电气设备有限公司生产的真空断路器品牌为一众电气，具有国家型式试验报告和电力系统入网证。

VS1-12真空断路器价格：质优价廉。

VS1-12户内高压真空断路器使用说明书，VS1-12真空断路器说明书，郑州一众电气。

1、产品概述：1.1总则：VS1-12户内高压真空断路器是三相交流50Hz，额定电压12kV的户内开关设备，可供工矿企业、发电厂及变电站用来控制和保护电器设施。

尤其适用于频繁操作的供配电场所。

1.2执行标准：GB 1984 高压交流断路器；GB/T 11022 高压开关设备通用技术条件DL/T 403 12 kV～40.5 kV户内高压真空断路器订货技术条件JB/T 3855 高压交流真空断路器1.3使用条件：1）正常使用条件：a) 环境温度：-25℃～+40℃；b) 海拔高度不超过1000m；c) 空气相对湿度：日平均值不大于95％，月平均值不大于90％；d) 饱和蒸气压：日平均值不大于2.2X10-3，月平均值不大于1.8X10-3 ；e) 地震烈度不超过8级;耐受地震能力（水平加速度）: <0.2 g ；f) 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所;g) 由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值：≤1.6 kV。

2）特殊使用条件对于有别于正常使用条件下的特殊运行条件，请你务必与制造商进行协商并取得一致意见。

2 产品特点2.1断路器满足M2级、 E2级（274次）、C2级要求断路器按照GB1984的规定通过了第三方的验证。

2.2高可靠的模块化弹簧操动机构操动机构模块化设计，结构简单、维护方便，稳定性好。

2.3 良好的绝缘性能断路器主回路部分设置在由环氧树脂浇注的绝缘筒内。

这种结构能有效的防止包括外力冲击、污秽环境等因素对真空灭弧室及主回路绝缘的影响。

2.4 良好的分闸缓冲性能带导向的锥形活塞变阻尼油缓冲专利技术可减少断路器在分闸时动触头过冲或反弹幅值，降低断路器分闸时电弧重燃的概率，并提高真空灭弧室波纹管的机械寿命。

Schneider Baoguang关于施耐德宝光施耐德（陕西）宝光电器有限公司（简称SSBEA或施耐德宝光）是施耐德电气专业从事中、系统及相关产品研发、生产和销售的中外合资企业。

高新科技园区。

在世界五百强企业与中国中压电器龙头企业的通力合作下，作为国内中压行业著名的“宝光”品牌真空断路器的唯一合法生产商，施耐德宝光秉承精益生产科学理念，凭借品质过硬、安全可靠的全系列高品质产品和覆盖用户全生命周期的完善服务，帮助用户实现卓越的生产运营绩效和市场竞争力，用品质的“不妥协”实现可持续发展之道。

我们致力于将施耐德宝光打造成为中国卓越和高效的中压断路器和系统的制造平台，依托自身的专业优势，为广大用户和合作伙伴提供领先的总成本和长期全面的安心保障。

目录产品概述VBG-E系列真空断路器 (1)产品优势五大优势 (2)产品特点全新覆盖特点 (3)VBG-E-12P产品参数 (4)安装尺寸 (6)VBG-E-12产品参数 (15)安装尺寸 (17)订货须知 (21)产品真伪查询产品真伪查询………………………………………………………………………………………22产品概述VBG-E系列户内高压真空断路器（以下简称断路器）是额定电压12kV，交流50Hz的户内开关设备元件，产品符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》、JB/T 3855《高压交流真空断路器》、DL/T 403《12kV~40.5kV高压真空断路器订货技术条件》等标准的规定。

断路器一次回路绝缘方式分为复合绝缘式及固封极柱式，产品可配用专用推进机构，组成手车单元与KYN28A-12型开关柜配套使用。

断路器亦可安装于XGN2等固定式开关柜内使用。

VBG-E系列真空断路器具有体积小、开断能力强、绝缘强度高、无污染、无爆炸危险等优点。

操动机构为弹簧储能式，可以用交、直流实现储能动作，也可用手动操作实现。

VS1-12手车式-固定式-固封式-10kv户内高压真空断路器陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

ZN63--12(VS1)型户内交流真空断路器是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路切断故障电流和保护功能.尤其适合于频繁操作如投、切电容器组、控制电炉变压器和高压电机等也可作为联络使用。

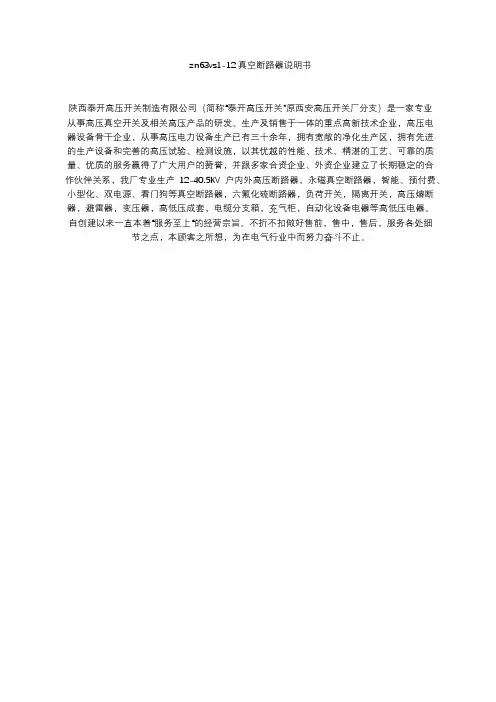

zn63vs1-12真空断路器说明书陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

概述：ZN63-12型户内交流高压真空断路器系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

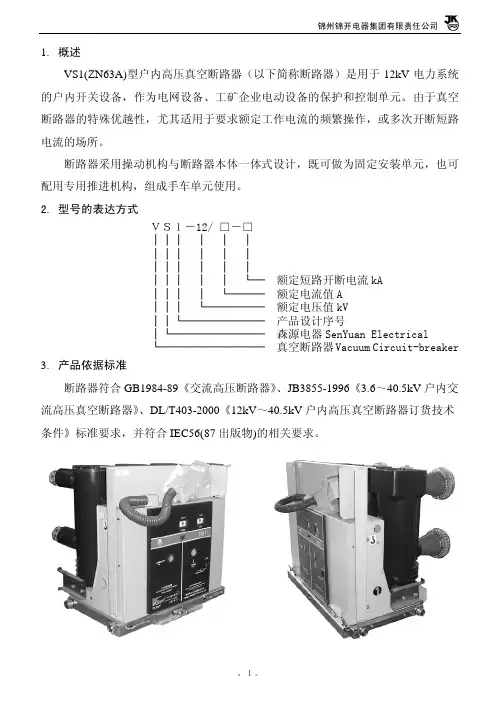

1、 概述ZN63A(VS1）型户内高压真空断路器(以下简称断路器）是用于12KV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元.由于真空断路器的特殊优越性,尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。

断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元,也可配用专用推进机构，组成手车单元使用,其中固定式断路器可以增加相应的连锁，以满足配XGN2、GG1A 等固定柜的需要。

2、型号的表达方式V S 1 - 12/真空断路器森源开关产品设计序号额定短路开断电流KA 额定电流A 额定电压KV3、产品依据标准断路器符合GB1984-89《交流高压断路器》、JB3855-1996《3。

6-40.5KV 户内交流高压真空断路器》、DL/T403-2000《12KV-40.5KV 高压真空断路器订货技术条件》标准要求，并符合IEC56（87出版物)的相关要求。

4、使用环境条件a) 环境温度最高温度：+40℃ 最低温度:-15℃； b) 环境温度日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸汽压：≤2。

2×10-3MPa 月平均蒸汽压：≤1。

8×10—3 Mpa ；c ） 海拔高度：不超过1000m;d ） 地震烈度不超过8度；e) 使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。

5。

主要规格及技术参数 主要规格及技术参数见表1*注:4000A需强制风冷6。

产品结构及工作原理6。

1 主体结构断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种结构能有效地防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。

断路器主体安装在断路器框架后部，与操动机构连接成一个整体。

断路器在合闸位置时主回路电流路径：（参见图2）上出线座27经固定在灭弧室上的上支架26到真空灭弧室内部静触头，经动触头及其连接的导电夹、软连接，至下支架30到下出线座31。

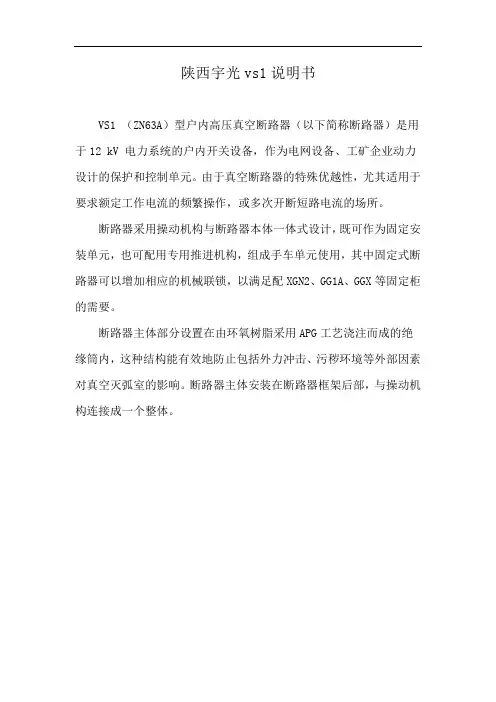

陕西宇光vs1说明书
VS1 （ZN63A）型户内高压真空断路器（以下简称断路器）是用于12 kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。

由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。

断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的机械联锁，以满足配XGN2、GG1A、GGX等固定柜的需要。

断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种结构能有效地防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。

断路器主体安装在断路器框架后部，与操动机构连接成一个整体。

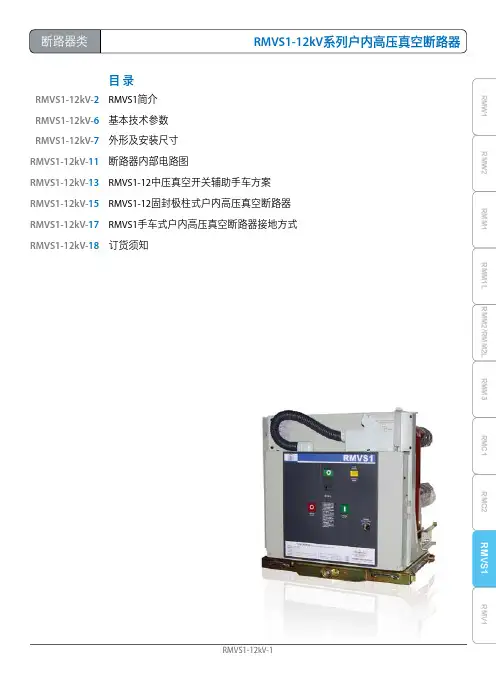

RMVS1简介基本技术参数外形及安装尺寸断路器内部电路图RMVS1-12中压真空开关辅助手车方案RMVS1-12固封极柱式户内高压真空断路器RMVS1手车式户内高压真空断路器接地方式订货须知RMVS1-12kV-2RMVS1-12kV-6RMVS1-12kV-7 RMVS1-12kV-11 RMVS1-12kV-13RMVS1-12kV-15RMVS1-12kV-17RMVS1-12kV-18目 录上联牌RMVS1(即ZN63A)真空断路器是户内高压开关设备，它符合GB1984-2003《高压交流断路器》、DL/T403-2000《12~40.5kV 高压真空断路器订货技术条件》、JB3855-1996《3.6~40.5kV 户内交流高压真空断路器》以及IEC62271-100：2001《高压交流断路器》等标准的规定。

在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

该产品可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达20,000次，满容量短路电流开断次数可达50次。

RMVS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。

它在开关柜内的安装形式既可以是固定式，也可以是可抽出式，还可安装在框架上使用。

概 述按GB1984-2003最新国家标准通过了国家高压电器质量监督检测中心全部型式试验。

基本短路电流开断（即电寿命考核）次数达274次。

在预期的短路电流开断次数期间，不需维修（31.5kA ，E2级）。

在容性电流开断过程中具有非常低的重击穿概率（C2级）可进行免维护频繁操作，机械寿命M2级：20,000次（40~50kA 10,000次）。

在保证脱扣功的前提下，间接式过流脱扣线圈阻抗为2.5Ω（动铁芯在初始非吸合位置），与去分流式过流保护线路相匹配。

产品特点环境温度：最高温度+40˚C ；最低温度-15˚C 。

相对湿度：最大日平均相对湿度95%；最大月平均相对湿度90%。

概述VSI-12系列固封式真空断路器是材电器公司自主开发的新型断路器，采用集成固封极柱结构，也可以采用绝缘筒式结构C VSI-12系列真空断路器是三相交流50-60HZ额定电斥为12KV的户内开关装直•作为电网设备、匚矿企业动力设备的保护和控制单元。

一部分采用APG工艺，保护真空灭弧室和其它主回路零件免受碰撞、灰尘和凝露的影响.适用于要求额定丄作电流的频繁操作.或笋次开断短路电流的场所，也用于使用环境条件较恶劣的场所。

标准VSI-12 固封式真空断路器符合 GB198∙l-2003. JB3885T996、DL/T103-2000、IEC62271-100： 2001 等相关标准。

特点不需要灭弧和绝缘介质.采用真空开断技术，更环保、更安全。

灭弧室及导电元件整体浇注成固封极柱。

按国家最新标准M2级进行30000次机械寿命型式试验C主导电回路绝缘固定可黑。

灭弧室得到充分保护、避免了污秽、潮气.凝露.以及机械冲击的影响。

可釜的模块式弹簧操动机构•方便安装及维护。

新型岛真空度.超低阻值型真空灭弧室•分断能力强.绝缘恢复速度快，接触电阻低。

结构紧凑.整体尺寸小。

齐备的防误操作联锁，确保人员利设备安全。

操作方便、维护匸作址极少。

操动机构VSI-12型固封式真空断路濡的操动机构是龙明电器研发的新一代弹簧操作机构.具有结构简"I、设计合理.可整成熟、寿命长、免维护等突出特点。

VSI-12型固対式真空断路器采用的弹簧操作机构•是以弹簧作为储能元件.机构零件采用特殊的材质和匸艺.保证机构有极商的可靠性。

VSI-12型固封式真空断路器操动机构的储能合闸.分闸爪元各集成为一小模块•简讯可靠.安装维护方便。

安装方式VSI-12型固封式真空断路濡在开关柜内的安装形式既可以是固定式.也可以是抽出式，具有良好的互换性。

该系列于•牟式断路器主要配650mm、800mm、1000≡宽的GZSI-12 (28"12)型中迓式开关柜，固定式断路器配XGN-12X GGIA-12及箱式变电站等。

VSS1-12（ZN63A ）型室内高压真空断路器使用说明书华仪电气有限公司VS1(ZN63)-12 型户内高压真空断路器，三相交流50Hz 定额电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。

该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配专用推进机构，组成手车单元作用。

1．主回路采用复合绝缘，体积小，节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响。

2．真空灭弧室选用国内一流厂家，同时能根据用户要求安装国内外进口的真空灭弧室。

3 .可配KYN28A- 2 4中置柜.4．额定电流630-3150A, 额定短路开断电流20kA-31.5kA ，产品的型号颁发证书和型号使用证书齐全。

5. 机械寿命20000 次.6. 通过电容器投切电容试验，无重燃现象。

7. 能满足电压12KV 海拔4500 米高原型地区使用。

ZN63(VS1 )-1 2A 空断路器足3〜1 2kV ・5OHz= 4B 交沥t 系统中的户内西己电装董. 可供工矿企业、生电厂、亚电站中作为电SSift^r 的保护和扌空制之用. 特别ifi 用于龚 求无油化. 少檢修及步页傑扌亲作的便用炀所・ 产品可配苗在中BE 柜、双层柜、EJ 定才巨 中作为扌空制和彳呆护高压电气设备用.特点a.可 Mt •性高，在额定电流下. 允许开断次数离达1OOOO 次 在额定炬路电流下.试验开断次数50次。

b. 功能齐全* 可理想的开合电阻、容性. 感性的员我。

c •少维护・ 通常只需娈对揆动机构做少垠済扫或润滑.d. 采用了立式的绝缘套简.可防彷卩各干中环境白勺影PA. 因而.断路海可适用于各 种牛寺殊的环境条件。

e. 貝有完整的产品系列參数：捉额定电流M630A 至U34 5OA ： 颔定5®路开断电流 从 2OXA 至 U5OXAf. 颔定炬路关合电濾(鮭值〉、额定动租定电流等技术卷数标；隹？S5于现行(S 家 标准规定。

VS1（ZN63A）型户内高压真空断路器安装使用说明书常州森源开关有限公司SEN YUAN SWITCH CO., LTDC H A N G Z H O U1 概述VS1 （ZN63A）型户内高压真空断路器（以下简称断路器）是用于12 kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。

由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。

断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的联锁，以满足配XGN2、GG1A等固定柜的需要2 型号的表达方式V S 1 - 12 / □-□真空断路器额定短路开断电流kAVacuum circuit-breaker森源开关Senyuan Switch额定电流A产品设计序号额定电压kV3 产品依据标准断路器符合GB 1984-89《交流高压断路器》、JB 3855-1996《3.6 ~ 40.5 kV 户内交流高压真空断路器》、DL /T 403-2000《12~40.5 kV 高压真空断路器订货技术条件》标准要求，并符合IEC 56 （87 出版物）的相关要求。

4 使用环境条件a ） 环境温度最高温度： +40ºC 最低温度： -15ºC b ） 环境湿度日平均相对湿度： ≤95% 月平均相对湿度：≤90%日平均蒸气压： ≤2.2×10-3 MPa 月平均蒸气压： ≤1.8×10-3 MPa c ） 海拔高度：不超过1000m ； d ） 地震烈度不超过8度；e ） 使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。

5 主要规格及技术参数主要规格及技术参数见表1表1序号 项目 单位 数值 1. 额定电压122. 额定短时工频耐受电压（1 min ） 423. 额定雷电冲击耐受电压（峰值） kV 754. 额定频率 Hz 505. 额定电流A6301250 6301250 630 1250 1600 20002500 3150 1250 1600 2000 25003150 4000*1600 2000 2500 3150 4000* 6. 额定短路开断电流 20 25 31.5 40 50 7. 额定短时耐受电流 kA 202531.540508. 额定短路持续时间 s 49.额定峰值耐受电流50 63 80 100 125 10. 额定短路关合电流kA 50638010012511. 二次回路工频耐受电压（1 min ）V2000续表1序号项目单位 数值12. 额定单个/背对背电容器组开断电流 A 630/400 （40 kA 为800/400） 13. 额定电容器组关合涌流 kA 12.5（频率不大于1000Hz ）14. 分闸时间 20~50 15. 合闸时间 ms35~7016. 机械寿命20000（50 kA 为10000次）17. 额定电流开断次数（电寿命） 20000（50 kA 为10000次） 18. 额定短路电流开断次数 次50 （40 kA 为30 、50 kA 为20）19. 动、静触头允许磨损累计厚度 mm 320. 额定合闸操作电压 21. 额定分闸操作电压 AC 110/220 DC 110/220 22. 储能电机额定电压 VAC 110/220 DC 110/22023. 储能电机额定功率 W 80 24. 储能时间 s ≤15 25. 触头开距 11±1 26. 超行程mm3.5±1 27. 触头合闸弹跳时间 ≤2 28. 三相分、合闸不同期性ms ≤2 29. 平均分闸速度（触头分开~ 6 mm ） 0.9~1.2 30. 平均合闸速度（6 mm ~ 触头闭合） m/s 0.5~0.8 31. 触头分闸反弹幅值 mm ≤332. 主导电回路电阻µΩ≤50 （630A ） ≤45 （1250A ） ≤35（1600 ~ 2000A ） ≤25（2500A 以上）33. 触头合闸接触压力 N2400±200 （ 20 kA 、25 kA ）3100±200 （31.5 kA ） 4250±250 （ 40 kA ） 7000±250 （ 50 kA ） 34. 额定操作顺序分-0.3S-合分-180S-合分 分-180S-合分-180S-合分（50 kA ）*注：4000A 需强制风冷。

VSD1(VS1)-12型系列户内高压真空断路器使用说明江苏硕德电力技术有限公司江苏硕德开关有限公司1、概述：VSD1（VSD1）系列户内高压真空断路器，系三相交流50Hz、额定电压12KV及以下的户内高压配电装置。

与KYN28-12（Z）（GZS1）型开关柜配套，也可与多种型号开关柜配套。

适宜于发电厂、变电站等输配电系统的控制与保护，也可用于频繁操作的场所。

产品符合GB1984《交流高压断路器》之要求。

配套产品有：隔离手车及熔断器手车等。

2、结构特点断路器采用复合绝缘方式，满足正常运行条件下的绝缘要求，并有效地减小了断路器的体积，总体布局合理、美观、简洁。

操动机构采用与断路器本体一体式的弹簧机构，可交流或直流操作，亦可用手动操作。

断路器分为固定式和手车式，起中手车式配用专用推进机构，可轻松在开关柜内移动手车，配套强制机械闭锁方式，满足开关柜“五防”功能要求。

适用范围广，既可安装于固定式开关柜内，也可配套手车用于移开式开关柜。

3、使用环境条件3.1 周围空气温度：上限+40℃，且24h内测得的平均值不超过35℃；下限-15℃；3.2 海拔高度：海拔不超过1000m；3.3 相对湿度：日平均值不超过95%，月平均值不超过90%；3.4 水蒸气压力：日平均值不超过2.2kpa，月平均值不超过1.8kpa；3.5 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃气体、蒸气或盐雾的污染；在超过GB/T11022-1999规定的以上正常环境等条件下使用时，用户可与制造厂协商解决。

4、主要技术参数：注：（1）额定电流4000A时开关柜需带强迫风冷；（2）为需要时才提供的额定参数。

5、外形尺寸图：6、订货须知6.1、真空断路器a、产品全型号、额定电流、额定短路开断电流、极间中心距；b、操作回路额定电压；c、储能电机额定电压；d、防跳、闭锁、欠压、过流种类和数量；e、备品备件名称及数量。

6.2、熔断器手车：a、产品全型号、极间中心距；b、熔断器型号及额定电流。

上海宝临vs1开关说明书一.准备工作1.准备好所需安装工具（扳手、铁锤、水平测量尺、十字螺丝刀）2.VS1真空断路器采用真空室填充惰性气体方法阻隔电弧产生。

真空室密封性能必须做的非常好，厂家出厂的时候会在真空室地盘，进气口部位涂抹密封脂。

在运输过程中，由于客观或者意外因素，发生各部位密封脂涂抹不均匀或者量不够情况。

这时候用户应该首先对涂抹部件进行查看，如果发现确实存在上述状况，可在市场上购买6601型密封脂，售价便宜，几十块一瓶。

3.断路器内部元件精密，和空气中的水分和氧气接触会发生化学反应，破坏元件性能，造成产品的使用寿命降低。

所以我们要对所有密封面用干抹布擦干净，涂上密封脂。

二、安装工作安装是否得当对后期的使用十分关键，如果用户安装不当就很可能会直接影响设备运行。

1.VS1真空断路器内部元部件较多，组装精密，设备安装在角度不大于5度水平地面，安装面水平角度过于倾斜不利于设备运行的稳定，时间长了内部元件就有可能发生位移，进而影响断路器的性能。

2.分有序步骤安装进行，真空断路器部件分三部分，前、后、上。

出厂时厂家已经将配件统一归纳标记好。

用户组装的时候，采取先易后难策略，根据厂家说明书安装前面、后面、上面部位安组装。

较后将三大部件用推杆连起来，螺丝紧固。

3.三大部件结合点都有红色十字标点标记，方便用户快速安装。

如果出现图纸说明和实际标记点不一致情况，以厂家实际标记部位为准三、调试工作VS1真空断路器调试分两步骤，1.设备自检。

调试需要通电开机，建议选择低电压通电，按下调试按钮，设备开始自检，检查内部各部件是否正常工作。

自检工作大约需要10分钟，自检结束后系统显示结果。

2.开闭合闸口试验。

VS1真空断路器采用手车式合闸方式。

按下试验按钮，动作机构开始运行，闭合闸口断开，线路断开。

接下来手推手车把柄，使闸口闭合，电线路通导。

四、投入运行待上步骤完成后，产品进入初步运行阶段，这阶段要注意观察运行情况，。
