最新vs1真空断路器原理图及两种vs1真空断路器的介绍讲课讲稿

1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

断路器符合《交流高压断路器》，855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 Mpa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

VS1-12户内高压真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用. VS1-12高压真空断路器,采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

1、结构特点:VS1-12高压真空断路器,主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.2、工作原理:VS1-12高压真空断路器,合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.3、防误连锁:VS1-12高压真空断路器,合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止4、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.5、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.6、使用环境条件: 海拔高度: 1000m及以下(超海拔时，要特别说明)环境温度: —15℃～+40℃相对湿度: 日平均值≤95%月平均值≤95%使用条件：无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合, 辅助电路中感应的电磁干扰的幅值≤1.6。

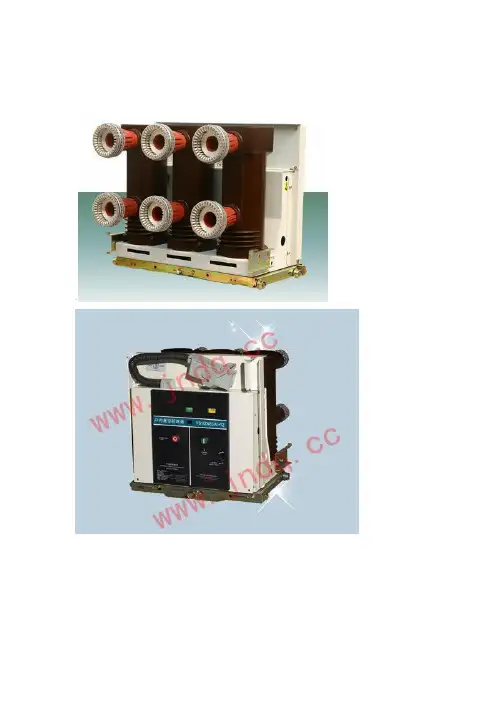

一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。

断路器符合GB1984、DL/T403及IEC60056等标准的规定。

在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。

VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。

VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。

一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。

这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。

断路器主体安装在做成托架状的断路器操动机构外壳的后部。

视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。

在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。

●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。

断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。

二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。

操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。

VS1真空断路器名称：VS1真空断路器型号：VS1VS1真空断路器是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路切断故障电流和保护功能.尤其适合于频繁操作如投、切电容器组、控制电炉变压器和高压电机等也可作为联络使用.佳吉电气O135********袁详细介绍1、概述:VS1真空断路器是三相交流50HZ、额定电压为12 kV的户内高压配电装置.可作接通线路切断故障电流和保护功能.尤其适合于频繁操作如投、切电容器组、控制电炉变压器和高压电机等也可作为联络使用.2、结构特点:断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内这种结构能有效防止外力冲击因环境污秽等外部因素对真空灭弧室的影响.断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室其铜铬触头具有环状纵磁场触头结构开断能力强截流水平低电寿命长.真空灭弧室置与绝缘捅内使断路器具有免维护无污染无爆炸危险噪音低绝缘水平高.佳吉电气专业生产操动机构为弹簧储能操作机构机构箱内装有合闸单元前方面板上设有分、合按钮手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体传动效率高操作性能好适用于频繁操作可装于移开式或固定式开关柜.3、工作原理:断路器合闸所需能量由弹簧储能机构供给储能机构可以由外部电源驱动电机完成也可以由手动储能把手储能.储能完成后储能指示牌显示“已储能”.同时储能切换开关切断储能电机电源断路器处于待合闸状态.在合闸操作中不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作均可使断路器合闸.合闸动作完成后储能指示牌、储能切换开关复位电机电源接通.电机再次储能.合闸指示牌显示“合”.辅助开关接点转换.在分闸操作中不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作均可使断路器分闸分闸动作完成后分闸指示牌显示“合”.辅助开关接点转换.同时在分闸操作中计数器自动进一位可从面板观察窗看到相应的数字.4、防误连锁:合闸操作完成后在断路器未分闸时断路器将不能再次合闸.断路器合闸操作完成后如合闸信号未及时去掉断路器内部防跳控制回路将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时断路器不能合闸.如果选用闭锁断路器在二次控制电路未接同情况下闭锁电磁铁将防止手动合闸.5、断路器符合的标准:断路器符合GB1984-2003《户内交流高压断路器》IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.6、断路器特点:该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便很适合我国电网运行.7、使用环境条件:海拔高度:1000m及以下(超海拔时，要特别说明)环境温度:--15℃～+40℃相对湿度:日平均值≤95%月平均值≤95%无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合辅助电路中感应的电磁干扰的幅值≤1.6。

一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。

断路器符合GB1984、DL/T403及IEC60056等标准的规定。

在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。

VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。

VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。

一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。

这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。

断路器主体安装在做成托架状的断路器操动机构外壳的后部。

视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。

在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。

●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。

断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。

二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。

操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。

vs1真空断路器的工作原理[vs1真空断路器的工作原理]真空断路器是一种常用的高压电器设备，广泛应用于电力系统中。

它的主要作用是在电路中断开或接通电流，从而保护电力设备和维护电路的安全运行。

本文将详细介绍vs1真空断路器的工作原理，包括其结构、断开和接通过程以及应用场景。

一、vs1真空断路器的结构vs1真空断路器由整流器、真空杀虫器、操作机构、弹簧机构和触头等组成。

1. 整流器：整流器位于真空断路器的底部，它用于将电流引导到真空杀虫器。

2. 真空杀虫器：真空杀虫器是vs1真空断路器最关键的部分，它由两个静触头和一个动触头构成，静触头通过固定在断路器固定触头架上，动触头由操作机构控制移动。

真空杀虫器的内部是一个真空环境，通过在真空环境中引导电流，实现对电路的断开和接通。

3. 操作机构：操作机构用于控制断路器的开关动作，包括手动操作和遥控操作两种方式。

4. 弹簧机构：弹簧机构用于提供断路器的机械运动能量，使断路器快速断开或接通电路。

5. 触头：触头是断路器的关键组件，它负责传导和断开电流。

通过不同的接触方式，可以实现断路器的不同特性。

二、vs1真空断路器的断开过程当电流达到断路器的额定电流或超过设定值时，断路器需要进行断开操作，以保护电力设备和维护电路的安全运行。

1. 断路器关闭状态：在正常工作状态下，动触头与静触头相连，形成一条低阻抗的电路。

此时，电流通过真空环境，保持电路的闭合状态。

2. 断开命令：当需要断开电流时，操作机构发出断开命令，断路器开始开断过程。

3. 断开过程：断断续续施加高电压，使得动触头向上运动，与静触头分离。

在分离的过程中，电流在真空环境中产生弧光，并被限制在真空环境中。

随着动触头和静触头的分离，电流逐渐减小，最终中断。

4. 熄弧过程：在断开电流的同时，真空环境中产生的弧光会引发高频涡流。

随着弧光能量的逐渐耗尽，弧光自动熄灭，电路完全断开。

三、vs1真空断路器的接通过程当断路器需要接通电路时，可以通过操作机构发出接通命令，使得动触头重新与静触头接触。

vs1断路器内部接线图_vs1真空断路器说明书_vs1真空断路器一二接线图陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

VS1（ZN63A）-12型户内高压真空断路器产品机构及工作原理1、主体结构VS1（ZN63A）断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种机构能有效防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。

VS1-12户内高压真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用. VS1-12高压真空断路器,采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

1、结构特点:VS1-12高压真空断路器,主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.2、工作原理:VS1-12高压真空断路器,合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.3、防误连锁:VS1-12高压真空断路器,合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止4、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定.5、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.6、使用环境条件: 海拔高度: 1000m及以下(超海拔时，要特别说明)环境温度: —15℃～+40℃相对湿度: 日平均值≤95%月平均值≤95%使用条件：无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合, 辅助电路中感应的电磁干扰的幅值≤1.6。

·
产品概述
1. 环境温度：不高于40℃，不低于-10℃(允许在-30℃时储运)。

2. 海拔高度：不超过1000m。

3. 相对湿度：日平均值不大于95％，饱和蒸汽压日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。

4. 地震烈度：不超度8级。

5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

·主要技术参数
ZN63(VS1)-12户内高压真空断路器是三相交流50Hz，额定电压为12kV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，
并适合于频繁操作的场所。

采用VET操动机构与断路器
本体一体化，设计即可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

主回路部分可采用整体固封极柱，以实现断路器小型化、高可靠、
免维护，可配用KYN28A-12(GZS)
主要技术参数
6,产品整个外形尺寸(固定和手车式)630A-4000A。

一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器 - 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供地VS1真空断路器是空气绝缘地户内式开关设备元件.断路器符合GB1984、DL/T403及IEC60056等标准地规定.在正常使用条件下,只要在断路器地技术参数范围内,它就可以保证安全、可靠地运行于相应电压等级地电网中.VS1真空断路器可在工作电流范围内进行频繁地操作或多次开断短路电流；机械寿命可高达30,000次,满容量短路电流开断次数可达50次.VS1真空断路器适于重合闸操作并有极高地操作可靠性与使用寿命.VS1真空断路器<普通型）采用了立式地绝缘筒防御各种气候地影响；且在维护和保养方面,通常仅需对操作机构做间或性地清扫或润滑.VS1真空断路器<极柱型）采用了固体绝缘结构—集成固封极柱,实现了免维护.VS1真空断路器在开关柜内地安装形式既可以是固定式,也可以是可抽出式地,还可安装于框架上使用.一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成地圆柱状绝缘筒内.这种结构可以使得真空灭弧室免受外界环境影响和机械地损害.断路器主体安装在做成托架状地断路器操动机构外壳地后部.视使用场所情况,可在绝缘筒上增装一个防尘盖<作为附加装置）,这种设计有助于防止闪络地发生,并作为断路器内部污秽地附加保护.在实际使用当中,额定电流1250A 及以下等级在运行时可不必去除,额定电流1600A及以上等级运行时则必须去除.●极柱型断路器极柱设计为圆柱形,安装在作成托架状地操作机构外壳地后部.断路器极柱地导电部分封闭在环氧树脂套筒内,以免受冲击和外部环境影响.二、断路器操动机构地结构操动机构为弹簧储能操作机构,一台操动机构操作三相真空灭弧室.操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室地连板、拐臂以及分闸脱扣装置,此外,在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件.操动机构适用于自动重合闸地操作,并且,因为电动机储能时间很短,同样也能够进行多次重合闸操作.操动机构弹簧有手动储能和电动机储能两种储能方式.三、脱扣器、闭锁电磁铁和辅助开关储能状态指示器带动辅助开关S1、S2、S3,当弹簧储能完成时,S1、S2、S3同时切断电机回路,在弹簧系统未充分储能时S3可对合闸脱扣器HQ进行电器闭锁,并提供一个电气操作地准备信号.根据断路器切换位置来带动辅助开关QF,当断路器在分闸位置时,辅助开关QF开断分闸脱扣器TQ地回路,当断路器在合闸位置时,则辅助开关QF开断合闸脱扣器HQ 地回路和选加地闭锁电磁铁Y1地回路.辅助开关对外留有3对常开、常闭接点,可供各种要求地控制、仪表或联锁功能地使用.四、用于GZS1上地手车式断路器当断路器用于GZS1柜时,应采用手车式结构.断路器推入柜内后可通过底盘车将断路器从实验位置摇进到工作位置,亦可由工作位置摇出到实验位置.解锁后可将手车由柜内拖出,将断路器置于转运车上,检修非常方便.底盘车与断路器及柜体之间具备安全地联锁装置,通过底盘车上地辅助开关S8、S9保证了与断路器之间可靠地电气联锁.VS1-12/M户内高压真空断路器(配永磁操动机构>一、VS1-12/M户内高压真空断路器(配永磁操动机构>实物图：二、简介：VS1-12/M户内高压真空断路器<配永磁操动机构）是三相交流50Hz,额定电压为12kV 地户内装置,可供工矿企业,发电厂及变电站电气设施地控制及保护之用,并适用于频繁操作地场所.1、产品主要用途及适用范围VS1-12/M户内高压真空断路器<配永磁操动机构）是三相交流50Hz,额定电压为12kV 地户内装置,可供工矿企业,发电厂及变电站电气设施地控制及保护之用,并适用于频繁操作地场所.该断路器可进行频繁地操作,具有多次开断性能.该断路器设计成前后分装结构,既可作为固定式安装地单元,也可与底盘车配装作单独手车使用.该断路器采用永磁操作机构,具有零部件数量少,操作程序简单、可靠性高等特点.2、正常使用环境条件a.环境温度不大于＋40℃,不低于－30℃；b.海拔高度≦1000m。
