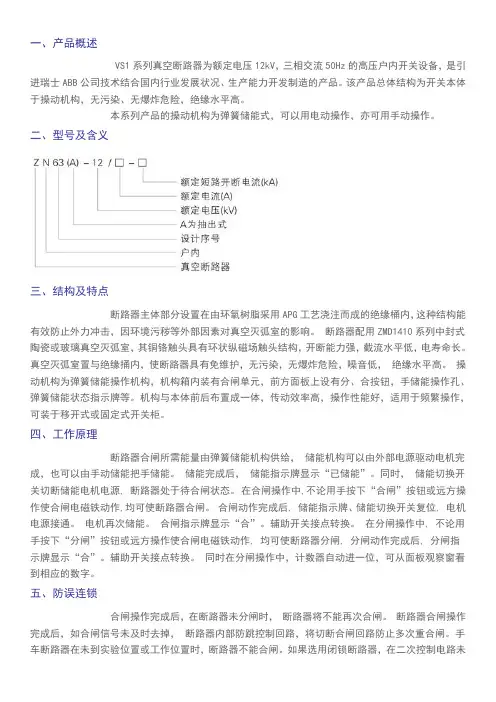

一、产品概述VS1系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。
该产品总体结构为开关本体于操动机构，无污染、无爆炸危险，绝缘水平高。
本系列产品的操动机构为弹簧储能式，可以用电动操作，亦可用手动操作。
二、型号及含义三、结构及特点断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内，这种结构能有效防止外力冲击，因环境污秽等外部因素对真空灭弧室的影响。
断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室，其铜铬触头具有环状纵磁场触头结构，开断能力强，截流水平低，电寿命长。
真空灭弧室置与绝缘捅内，使断路器具有免维护，无污染，无爆炸危险，噪音低，绝缘水平高。
操动机构为弹簧储能操作机构，机构箱内装有合闸单元，前方面板上设有分、合按钮，手储能操作孔、弹簧储能状态指示牌等。
机构与本体前后布置成一体，传动效率高，操作性能好，适用于频繁操作，可装于移开式或固定式开关柜。
四、工作原理断路器合闸所需能量由弹簧储能机构供给，储能机构可以由外部电源驱动电机完成，也可以由手动储能把手储能。
储能完成后，储能指示牌显示“已储能”。
同时，储能切换开关切断储能电机电源, 断路器处于待合闸状态。
在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸。
合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通。
电机再次储能。
合闸指示牌显示“合”。
辅助开关接点转换。
在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”。
辅助开关接点转换。
同时在分闸操作中，计数器自动进一位，可从面板观察窗看到相应的数字。
五、防误连锁合闸操作完成后，在断路器未分闸时，断路器将不能再次合闸。
断路器合闸操作完成后，如合闸信号未及时去掉，断路器内部防跳控制回路，将切断合闸回路防止多次重合闸。
Schneider Baoguang关于施耐德宝光施耐德（陕西）宝光电器有限公司（简称SSBEA或施耐德宝光）是施耐德电气专业从事中、系统及相关产品研发、生产和销售的中外合资企业。
高新科技园区。
在世界五百强企业与中国中压电器龙头企业的通力合作下，作为国内中压行业著名的“宝光”品牌真空断路器的唯一合法生产商，施耐德宝光秉承精益生产科学理念，凭借品质过硬、安全可靠的全系列高品质产品和覆盖用户全生命周期的完善服务，帮助用户实现卓越的生产运营绩效和市场竞争力，用品质的“不妥协”实现可持续发展之道。
我们致力于将施耐德宝光打造成为中国卓越和高效的中压断路器和系统的制造平台，依托自身的专业优势，为广大用户和合作伙伴提供领先的总成本和长期全面的安心保障。
目录产品概述VBG-E系列真空断路器 (1)产品优势五大优势 (2)产品特点全新覆盖特点 (3)VBG-E-12P产品参数 (4)安装尺寸 (6)VBG-E-12产品参数 (15)安装尺寸 (17)订货须知 (21)产品真伪查询产品真伪查询………………………………………………………………………………………22产品概述VBG-E系列户内高压真空断路器（以下简称断路器）是额定电压12kV，交流50Hz的户内开关设备元件，产品符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》、JB/T 3855《高压交流真空断路器》、DL/T 403《12kV~40.5kV高压真空断路器订货技术条件》等标准的规定。
断路器一次回路绝缘方式分为复合绝缘式及固封极柱式，产品可配用专用推进机构，组成手车单元与KYN28A-12型开关柜配套使用。
断路器亦可安装于XGN2等固定式开关柜内使用。
VBG-E系列真空断路器具有体积小、开断能力强、绝缘强度高、无污染、无爆炸危险等优点。
操动机构为弹簧储能式，可以用交、直流实现储能动作，也可用手动操作实现。

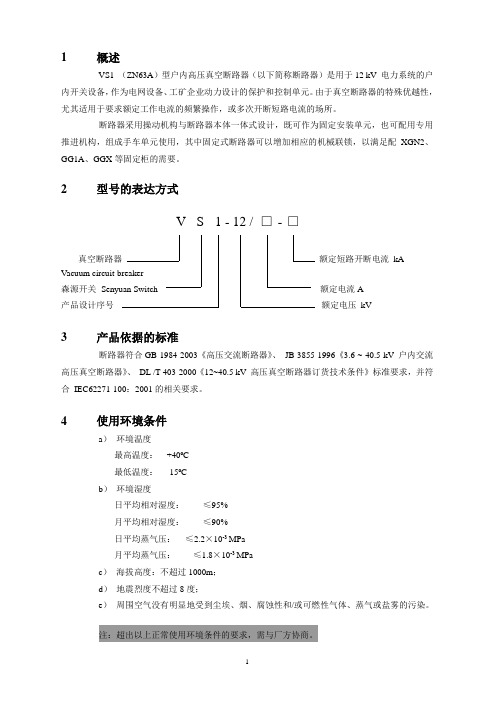

1 概述VS1 （ZN63A）型户内高压真空断路器（以下简称断路器）是用于12 kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。
由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的机械联锁，以满足配XGN2、GG1A、GGX等固定柜的需要。
2 型号的表达方式V S 1 - 12 / □-□真空断路器额定短路开断电流kA Vacuum circuit-breaker森源开关Senyuan Switch额定电流A产品设计序号额定电压kV3 产品依据的标准断路器符合GB 1984-2003《高压交流断路器》、JB 3855-1996《3.6 ~ 40.5 kV 户内交流高压真空断路器》、DL /T 403-2000《12~40.5 kV 高压真空断路器订货技术条件》标准要求，并符合IEC62271-100：2001的相关要求。
4 使用环境条件a）环境温度最高温度：+40ºC最低温度：-15ºCb）环境湿度日平均相对湿度：≤95%月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3 MPa月平均蒸气压：≤1.8×10-3 MPac）海拔高度：不超过1000m；d）地震烈度不超过8度；e）周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。
注：超出以上正常使用环境条件的要求，需与厂方协商。
5 主要规格及技术参数主要规格及技术参数见表一（本表为配国产灭弧室的参数，配西门子、西屋等灭弧室的略有差异，此略）6 产品结构及工作原理6.1 主体结构断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种结构能有效地防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。
一、产品概述VS1系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。
该产品总体结构为开关本体于操动机构，无污染、无爆炸危险，绝缘水平高。
本系列产品的操动机构为弹簧储能式，可以用电动操作，亦可用手动操作。
二、型号及含义三、结构及特点断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内，这种结构能有效防止外力冲击，因环境污秽等外部因素对真空灭弧室的影响。
断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室，其铜铬触头具有环状纵磁场触头结构，开断能力强，截流水平低，电寿命长。
真空灭弧室置与绝缘捅内，使断路器具有免维护，无污染，无爆炸危险，噪音低，绝缘水平高。
操动机构为弹簧储能操作机构，机构箱内装有合闸单元，前方面板上设有分、合按钮，手储能操作孔、弹簧储能状态指示牌等。
机构与本体前后布置成一体，传动效率高，操作性能好，适用于频繁操作，可装于移开式或固定式开关柜。
四、工作原理断路器合闸所需能量由弹簧储能机构供给，储能机构可以由外部电源驱动电机完成，也可以由手动储能把手储能。
储能完成后，储能指示牌显示“已储能”。
同时，储能切换开关切断储能电机电源, 断路器处于待合闸状态。
在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸。
合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通。
电机再次储能。
合闸指示牌显示“合”。
辅助开关接点转换。
在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”。
辅助开关接点转换。
同时在分闸操作中，计数器自动进一位，可从面板观察窗看到相应的数字。
五、防误连锁合闸操作完成后，在断路器未分闸时，断路器将不能再次合闸。
断路器合闸操作完成后，如合闸信号未及时去掉，断路器内部防跳控制回路，将切断合闸回路防止多次重合闸。

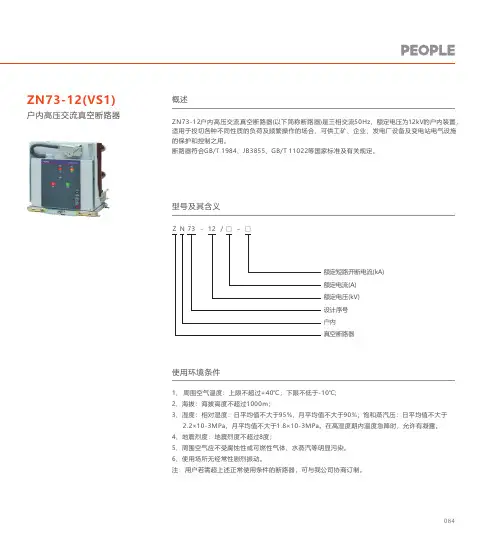

概述使用环境条件ZN73-12户内高压交流真空断路器(以下简称断路器)是三相交流50Hz，额定电压为12kV的户内装置，适用于投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂设备及变电站电气设施的保护和控制之用。
断路器符合GB/T 1984、JB3855、GB/T 11022等国家标准及有关规定。
型号及其含义Z N 73 - 12 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)设计序号户内真空断路器1、 周围空气温度：上限不超过+40℃；下限不低于-10℃;2、海拔：海拔高度不超过1000m；3、湿度：相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于 2.2×10-3MPa ，月平均值不大于1.8×10-3MPa。
在高湿度期内温度急降时，允许有凝露。
4、地震烈度：地震烈度不超过8度；5、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。
6、使用场所无经常性剧烈振动。
注：用户若需超上述正常使用条件的断路器，可与我公司协商订制。
ZN73-12(VS1)户内高压交流真空断路器084V22131413833181917151321123914V3-+TQQF3414526272823242221224KO24S24464748454+KO331351617181314121112343637383532823897531130446293534361434837S1413323312113V1M--423424322214HQ+Y9Y7Y8V4+-R1Y12524262044272104547主要技术参数注：*短路开断电流20、25、31.5kA时，t=0.3s, t'=180s。
短路开断电流40kA时，t=180s，t'=180s。
图1 固定式断路器内部电气原理图Y1：闭锁电磁铁 Y7~Y9：过流脱扣电磁铁 KD ：机构内部防跳继电器 HQ ：合闸电磁铁 S2：闭锁电磁铁行程开关 M ：储能开关 S1：储能用微动开关 QF ：断路器主触头的辅助开关 TQ ：分闸电磁铁ZN73-12(VS1)户内高压交流真空断路器高压电器085断路器机械特性参数表2图 2 抽出式断路器内部电气原理图(有防跳、闭锁、过流)ZN73-12(VS1)户内高压交流真空断路器086操动机构技术数据外形及安装尺寸ZN73-12(VS1)户内高压交流真空断路器高压电器087表3图3 固定式断路器外形尺寸图订货须知订购断路器时，需注明：1、断路器名称、型号、规格及订货数量；2、断路器额定电压、额定电流及额定短路开断电流；3、额定操作电压、是否带防跳、闭锁功能；4、备品、备件的名称及数量；5、用户若有其它特殊要求，可经协商后，按双方签订的协议或合同供货。

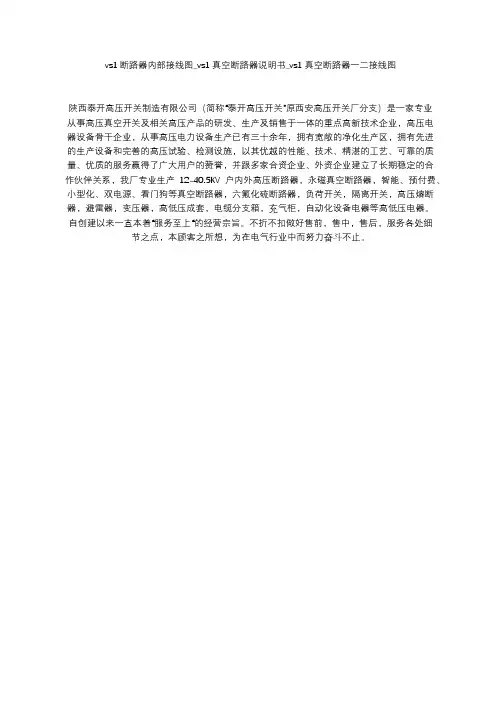

vs1断路器内部接线图_vs1真空断路器说明书_vs1真空断路器一二接线图陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
VS1（ZN63A）-12型户内高压真空断路器产品机构及工作原理1、主体结构VS1（ZN63A）断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种机构能有效防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。
ZN63-12(VS1)真空断路器结构及参数ZN63-12(VS1)真空断路器如图1为当前国内自行研制的较先进的产品，是额定电压为12kV户内断路器，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，产品可配置在中置柜、双层柜、固定柜中使用。
（a）（b）图1 ZN63-12(VS1)真空断路器（a）正面结构图（b）背面结构图1、一般使用条件（1）环境温度不大于+40℃，不低于-1℃（允许在-30℃时贮运）；（2）海拔高度1000 m；（3）空气相对湿度日平均值不大于95%，月平均值不大于90%；饱和蒸汽压日平均值不大于2.2×10-3Mpa，月平均值不大于1.8×10-3 Mpa，在高湿度内温度急降时，可能凝露；（4）地震裂度不超过8度；（5）无火灾、爆炸、污秽不超过2级、没有化学腐蚀及剧烈振动的场所。
2、主要特点（1）紧凑的设计方便配柜，大大减少配电柜的体积；（2）固定式与抽出式两种型式可供选择；（3）灭弧室封装在垂直的绝缘筒内，可防止机械损伤和环境污染；（4）采用弹簧机构与真空灭弧室一体的整体型布局，降低了能耗和噪声；（5）触头开距小，可动部件小，机械寿命长；（6）结构简单，可靠性高，所需维护量少；（7）铜铬材料和纵磁场触头结构使断路器开断能力高，截留值低；（8）真空中触头烧损小，电阻值稳定，开断能力稳定、寿命长；（9）操作机构为弹簧储能式，可以用交流或直流操作，亦可手动操作；（10）固定式加装底盘车即成为手车式，底盘车与操作结构具有机械联锁以防止误操作；（11）储能时间短，可实现自动重合闸或多次自动合闸；（12）可装设过电流脱扣器，具有过流保护功能；（13）内置防跳跃功能；（14）对环境无污染，无爆炸危险。
3、技术性能参数（1）断路器主要技术参数表1 ZN63-12(VS1)真空断路器主要技术参数（2）断路器机械特性参数表2 ZN63-12(VS1)真空断路器主要械特性参数11 动、静触头累积允许磨损厚度mm 34、结构（见图2）（1）VS1真空断路器总体采用操动机构和灭弧室前后布置的形式，主导电回路为三相落地式结构。
![[整理]vs1真空断路器介绍.](https://img.taocdn.com/s1/m/6b4ba715aaea998fcc220ecb.png)

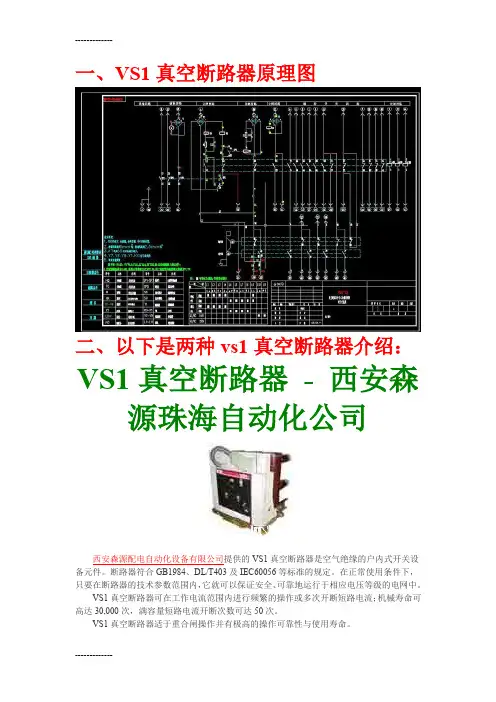

一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。
断路器符合GB1984、DL/T403及IEC60056等标准的规定。
在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。
一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。
这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。
断路器主体安装在做成托架状的断路器操动机构外壳的后部。
视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。
在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。
●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。
断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。
操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。
Schneider Baoguang关于施耐德宝光施耐德（陕西）宝光电器有限公司（简称SSBEA或施耐德宝光）是施耐德电气专业从事中、系统及相关产品研发、生产和销售的中外合资企业。
高新科技园区。
在世界五百强企业与中国中压电器龙头企业的通力合作下，作为国内中压行业著名的“宝光”品牌真空断路器的唯一合法生产商，施耐德宝光秉承精益生产科学理念，凭借品质过硬、安全可靠的全系列高品质产品和覆盖用户全生命周期的完善服务，帮助用户实现卓越的生产运营绩效和市场竞争力，用品质的“不妥协”实现可持续发展之道。
我们致力于将施耐德宝光打造成为中国卓越和高效的中压断路器和系统的制造平台，依托自身的专业优势，为广大用户和合作伙伴提供领先的总成本和长期全面的安心保障。
目 录概述VS1 Pro-12X 型户内高压真空断路器(以下简称断路器)是额定电压12kV 及以下、交流50Hz 的户内开关设备元件。
断路器与KYN28A-12型开关柜配套使用，也可安装于XGN2等固定式开关柜内。
产品符合GB 1984《高压交流断路器》、GB/T 11022 《高压开关设备和控制设备标准的共用技术要求》、JB/T 3855《高压交流真空断路器》、DL/T 403《12kV~40.5kV 高压真空断路器订货技术条件》等标准的规定。
断路器采用弹簧操动机构，可以用交、直流电源储能，也可用手动储能。
具有体积小、开断能力强、绝缘强度高、无污染、无爆炸危险等优点。
产品无论在配电系统正常条件下还是故障条件下(特别是在短路条件下)均可对配电设施提供控制及保护，在额定参数下，可频繁操作，并可多次开断短路电流。
断路器既可用于固定安装单元，也可配用专用推进机构，组成手车单元使用。
可完全替代常规VS1产品。
使用环境产品简介产品概述 ................................................................................. 1 使用环境 ................................................................................. 1 产品优势 ................................................................................. 2技术参数 (4)安装说明断路器外形及安装尺寸 ............................................................... 6二次接线原理图 ........................................................................ 12订货须知 (14)产品真伪查询产品真伪查询 (15)产品概述产品概述■整体设计获得国家专利证书■绝缘筒使用新型环氧树脂材料，APG 工艺，具有高耐压、高强度、爬电距离大等特点 ■独特加强筋设计配用新型控制单元，带有三次强制分闸功能：断路器分闸时，若出现卡滞或线圈出力特性变差，不能实现一次分闸，同时分闸命令未撤销，断路器内部控制单元会让分闸线圈在一定时间内再动作2次，总共分闸动作3次实现强制分闸。

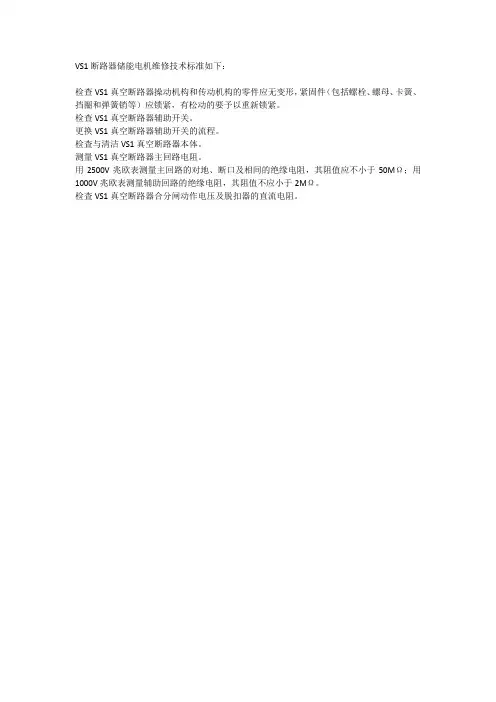

VS1断路器储能电机维修技术标准如下：
检查VS1真空断路器操动机构和传动机构的零件应无变形，紧固件（包括螺栓、螺母、卡簧、挡圈和弹簧销等）应锁紧，有松动的要予以重新锁紧。
检查VS1真空断路器辅助开关。
更换VS1真空断路器辅助开关的流程。
检査与清洁VS1真空断路器本体。
测量VS1真空断路器主回路电阻。
用2500V兆欧表测量主回路的对地、断口及相间的绝缘电阻，其阻值应不小于50MΩ；用1000V兆欧表测量辅助回路的绝缘电阻，其阻值不应小于2MΩ。
检査VS1真空断路器合分闸动作电压及脱扣器的直流电阻。
陕西宇光vs1说明书
VS1 （ZN63A）型户内高压真空断路器（以下简称断路器）是用于12 kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。
由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的机械联锁，以满足配XGN2、GG1A、GGX等固定柜的需要。
断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种结构能有效地防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。
断路器主体安装在断路器框架后部，与操动机构连接成一个整体。
RMVS1简介基本技术参数外形及安装尺寸断路器内部电路图RMVS1-12中压真空开关辅助手车方案RMVS1-12固封极柱式户内高压真空断路器RMVS1手车式户内高压真空断路器接地方式订货须知RMVS1-12kV-2RMVS1-12kV-6RMVS1-12kV-7 RMVS1-12kV-11 RMVS1-12kV-13RMVS1-12kV-15RMVS1-12kV-17RMVS1-12kV-18目 录上联牌RMVS1(即ZN63A)真空断路器是户内高压开关设备，它符合GB1984-2003《高压交流断路器》、DL/T403-2000《12~40.5kV 高压真空断路器订货技术条件》、JB3855-1996《3.6~40.5kV 户内交流高压真空断路器》以及IEC62271-100：2001《高压交流断路器》等标准的规定。
在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
该产品可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达20,000次，满容量短路电流开断次数可达50次。
RMVS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
它在开关柜内的安装形式既可以是固定式，也可以是可抽出式，还可安装在框架上使用。
概 述按GB1984-2003最新国家标准通过了国家高压电器质量监督检测中心全部型式试验。
基本短路电流开断（即电寿命考核）次数达274次。
在预期的短路电流开断次数期间，不需维修（31.5kA ，E2级）。
在容性电流开断过程中具有非常低的重击穿概率（C2级）可进行免维护频繁操作，机械寿命M2级：20,000次（40~50kA 10,000次）。
在保证脱扣功的前提下，间接式过流脱扣线圈阻抗为2.5Ω（动铁芯在初始非吸合位置），与去分流式过流保护线路相匹配。
产品特点环境温度：最高温度+40˚C ；最低温度-15˚C 。
相对湿度：最大日平均相对湿度95%；最大月平均相对湿度90%。
一、产品概述VS1系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。
该产品总体结构为开关本体于操动机构，无污染、无爆炸危险，绝缘水平高。
本系列产品的操动机构为弹簧储能式，可以用电动操作，亦可用手动操作。
二、型号及含义三、结构及特点断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内，这种结构能有效防止外力冲击，因环境污秽等外部因素对真空灭弧室的影响。
断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室，其铜铬触头具有环状纵磁场触头结构，开断能力强，截流水平低，电寿命长。
真空灭弧室置与绝缘捅内，使断路器具有免维护，无污染，无爆炸危险，噪音低，绝缘水平高。
操动机构为弹簧储能操作机构，机构箱内装有合闸单元，前方面板上设有分、合按钮，手储能操作孔、弹簧储能状态指示牌等。
机构与本体前后布置成一体，传动效率高，操作性能好，适用于频繁操作，可装于移开式或固定式开关柜。
四、工作原理断路器合闸所需能量由弹簧储能机构供给，储能机构可以由外部电源驱动电机完成，也可以由手动储能把手储能。
储能完成后，储能指示牌显示“已储能”。
同时，储能切换开关切断储能电机电源, 断路器处于待合闸状态。
在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸。
合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通。
电机再次储能。
合闸指示牌显示“合”。
辅助开关接点转换。
在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”。
辅助开关接点转换。
同时在分闸操作中，计数器自动进一位，可从面板观察窗看到相应的数字。
五、防误连锁合闸操作完成后，在断路器未分闸时，断路器将不能再次合闸。
断路器合闸操作完成后，如合闸信号未及时去掉，断路器内部防跳控制回路，将切断合闸回路防止多次重合闸。
V S S1-12（Z N63A）型
室内高压真空断路器
使
用
说
明
书
华仪电气有限公司
VS1(ZN63)-12型户内高压真空断路器，三相交流50Hz定额电压为12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
????????该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配专用推进机构，组成手车单元作用。
??????1．主回路采用复合绝缘，体积小，节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响。
??????2．真空灭弧室选用国内一流厂家，同时能根据用户要求安装国内外进口的真空灭弧室。
??????3．可配KYN28A-２4中置柜．
??????4．额定电流630-3150A,额定短路开断电流20kA-31.5kA，产品的型号颁发证书和型号使用证书齐全。
??????5．机械寿命20000次.
??????6.通过电容器投切电容试验，无重燃现象。
?????7.能满足电压12KV海拔4500米高原型地区使用。
