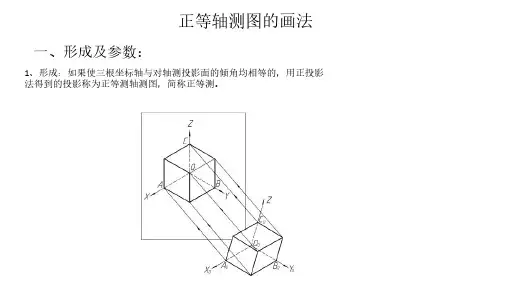

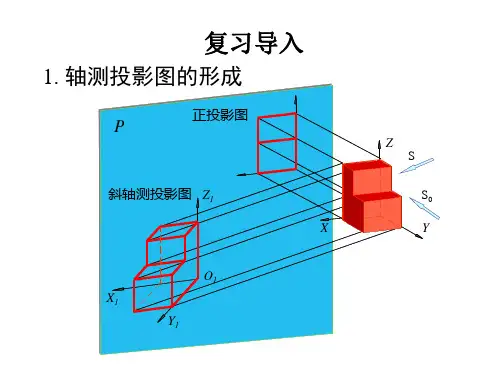

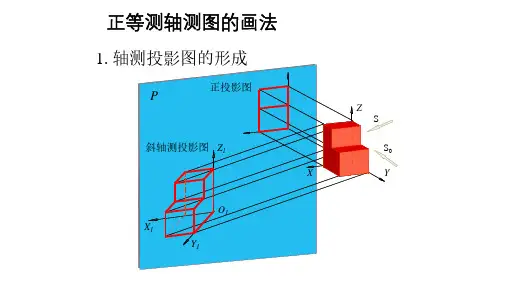

正等轴测图的画法一、形成及参数：1、形成：如果使三根坐标轴与对轴测投影面的倾角均相等的，用正投影法得到的投影称为正等测轴测图，简称正等测。
2、参数轴间角：∠XOY=∠XOZ=∠YOZ=120°轴向伸缩系数：p＝q＝r＝1二、画法画图步骤：1、定出直角坐标轴和坐标原点，2、画出轴测轴；3、按立体表面上各顶点或线段端点的坐标，画出其轴测投影；4、连接有关点，完成轴测图。
12ⅡA 例1: 根据正六棱柱的投影图，画出其正等轴测图。
X 。
Y 。
'。
X'。
'。
B D F E ⅠX YC例2:曲面体正等轴侧图的画法1、圆的正轴测图的画法平行坐标面的圆的正等轴测图水平圆的正等测椭圆其长轴⊥OZ 轴测轴其短轴// OZ 轴测轴正平圆的正等测椭圆其长轴⊥OY 轴测轴其短轴// OY 轴测轴XY Z 侧平圆的正等测椭圆其长轴⊥OX 轴测轴其短轴//OX 轴测轴∟∟∟ 判断椭圆的长轴，便于绘制轴测图。
本节目录不论圆在哪一个坐标面上，椭圆长轴垂直于不包括圆所在坐标面的那根轴测轴，椭圆短轴平行于该轴测轴。
2R☆ 画圆的外切四边形☆ 确定四个圆心和半径☆ 分别画出四段彼此相切的圆弧（以平行于H 面的圆为例）a cd b 2R B D ●●C A ●●●1●22R ●3●4y 。
X 。
x y 本节目录O 。
O2、用四心圆法画圆的正等轴测图3、画圆柱的正等轴测图。
(移心法)移心对P 面的转向轮廓线17X 。
Z。
X 。
Y 。
O。
O。
a bcdA B C D 2143●●●●●●●●h'''。
