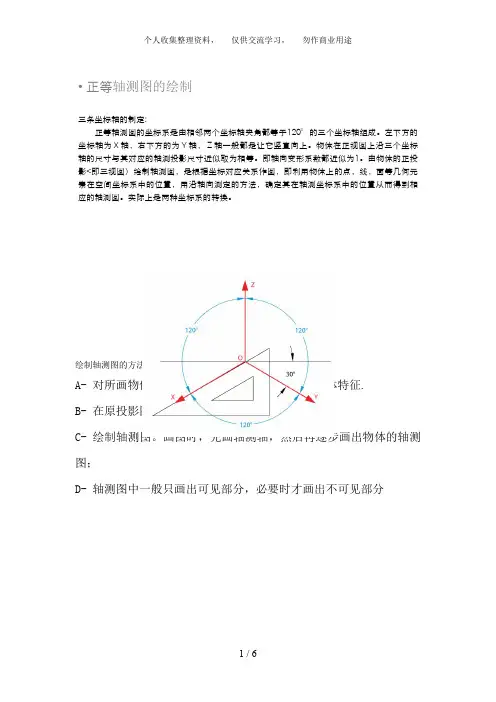

•正等轴测图的绘制三条坐标轴的制定:正等轴测图的坐标系是由相邻两个坐标轴夹角都等于120°的三个坐标轴组成。
左下方的坐标轴为Ｘ轴，右下方的为Ｙ轴，Ｚ轴一般都是让它竖直向上。
物体在正视图上沿三个坐标轴的尺寸与其对应的轴测投影尺寸近似取为相等。
即轴向变形系数都近似为1。
由物体的正投影<即三视图）绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。
实际上是两种坐标系的转换。
绘制轴测图的方法和步骤：A- 对所画物体进行形体分析测量，搞清原体的形体特征.B- 在原投影图上确定坐标轴和原点；C- 绘制轴测图。
画图时，先画轴测轴，然后再逐步画出物体的轴测图；D- 轴测图中一般只画出可见部分，必要时才画出不可见部分•坐标法:根据形体的形状特点选定适当的坐标轴，然后将形体上各点的坐标关系转移到轴测图上去，以定出形体上各点的轴测投影，从而作出形体的轴测图。
作图步骤：•在三视图中，画出坐标轴的投影；•画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°；•量取O1-2=O-2，O1-4=O-4；•分别过2、4作O1-Y1、O1-X1的平行线，完成底面投影；•过底面各顶点作O1-Z1轴的平行线，长度为四棱柱高度；•依次连接各顶点，完成正等测图。
b5E2RGbCAPp1EanqFDPw DXDiTa9E3d三棱锥形的正等测图作图步骤：• 在三视图中，画出坐标轴的投影；• 画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°；• 量取O1-A ’=O-A ；• 在平面俯视图中以B 点向C -A 引垂直线得到点1,量取O1-1’=O-1， 1’-B ’=1-B ；• 连接点A ’,B ’,C ’得到 三棱锥形的底面投影；• 在平面俯视图中以S 点向C -A 引垂直线得到点2,量取O1-2’=O-2， 2’-3’=2-S ；• 过3’点作O1-Z1轴的平行线，长度为 三棱锥 高度,得到S ’点；• 依次连接各顶点，完成正等测图。
CAD轴测图绘制方法与示范CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它大大简化了设计师的工作流程并提高了效率。
在CAD软件中，绘制轴测图是常见的任务之一，本文将介绍CAD软件中绘制轴测图的方法与示范。
首先，打开CAD软件并创建一个新的绘图文件。
选择合适的绘图单位和比例，确保绘制出的图形符合实际要求。
绘制基础图形是绘制轴测图的第一步。
CAD软件提供了多种基础绘图工具，如线、圆、矩形等。
通过这些工具，可以快速绘制出需要的基础图形。
在绘制轴测图时，需要使用到轴测图的三个视角：俯视图、主视图和左、右视图。
通常，我们选择三个视角中的两个进行绘制：首先，绘制俯视图。
俯视图是俯视观察物体的视角，可以看到物体的顶面。
选择“绘制”工具箱中的“直线”工具，在工作区上点击鼠标左键，绘制出物体的底面。
接下来，选择“拉伸”工具，选择底面并指定拉伸的高度，即可完成物体的俯视图绘制。
其次，绘制主视图。
主视图是从正面观察物体的视角，可以看到物体的前面。
选择“绘制”工具箱中的“直线”工具，绘制出物体的前面。
根据需要，可以使用其他绘图工具进行细节的添加和修饰。
最后，绘制左、右视图。
左、右视图是从侧面观察物体的视角，可以看到物体的一侧。
选择“旋转”工具，选择主视图并指定旋转轴，将视角调整到适当的侧面视角。
使用“复制”工具，复制主视图并将其旋转到相应的侧面视角，即可完成左、右视图的绘制。
在绘制轴测图时，还可以根据需要添加细节和修饰。
CAD软件提供了许多绘图工具和修饰选项，如填充、阴影、文字等。
通过使用这些工具，可以使轴测图更加真实和生动。
在绘制完成后，可以对轴测图进行调整和修正。
CAD软件提供了移动、缩放、旋转等操作，可以对轴测图进行调整和修正。
通过这些操作，可以使轴测图更加准确和符合实际要求。
最后，保存绘制好的轴测图。
选择“文件”菜单中的“保存”选项，并选择保存的文件格式和路径，即可保存绘制好的轴测图。
绘制轴测图是CAD软件中常见的任务之一。
轴测图的绘制流程与注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

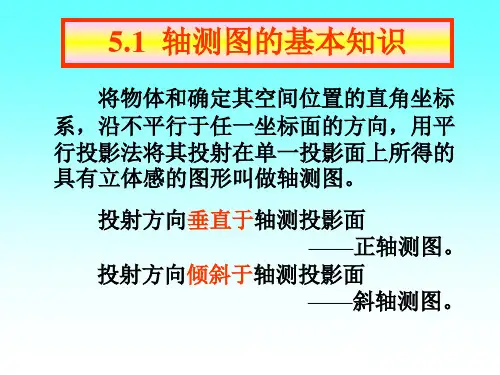

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!轴测图是一种单面投影图，在一个投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真，富有立体感。

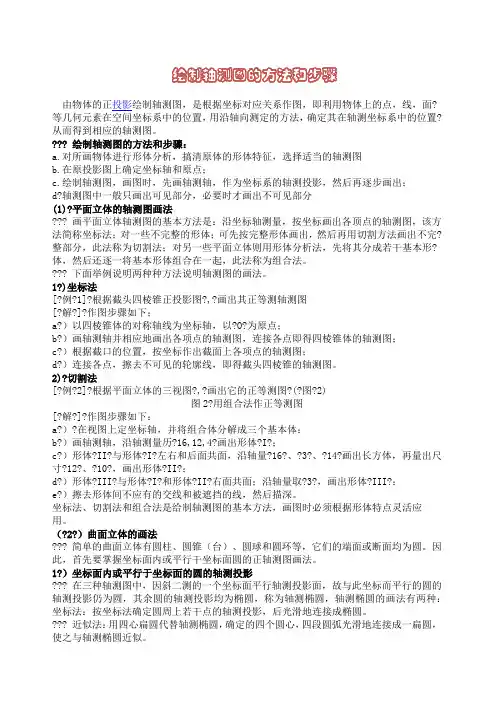

绘制轴测图的方法和步骤由物体的正投影绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面?等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置?从而得到相应的轴测图。
??? 绘制轴测图的方法和步骤：a.对所画物体进行形体分析，搞清原体的形体特征，选择适当的轴测图b.在原投影图上确定坐标轴和原点；c.绘制轴测图，画图时，先画轴测轴，作为坐标系的轴测投影，然后再逐步画出；d?轴测图中一般只画出可见部分，必要时才画出不可见部分(1)?平面立体的轴测图画法??? 画平面立体轴测图的基本方法是：沿坐标轴测量，按坐标画出各顶点的轴测图，该方法简称坐标法；对一些不完整的形体；可先按完整形体画出，然后再用切割方法画出不完?整部分，此法称为切割法；对另一些平面立体则用形体分析法，先将其分成若干基本形?体，然后还逐一将基本形体组合在一起，此法称为组合法。
??? 下面举例说明两种种方法说明轴测图的画法。
1?)坐标法[?例?1]?根据截头四棱锥正投影图?,?画出其正等测轴测图[?解?]?作图步骤如下；a?）以四棱锥体的对称轴线为坐标轴，以?O?为原点；b?）画轴测轴并相应地画出各项点的轴测图，连接各点即得四棱锥体的轴测图；c?）根据截口的位置，按坐标作出截面上各项点的轴测图；d?）连接各点，擦去不可见的轮廓线，即得截头四棱锥的轴测图。
2)?切割法[?例?2]?根据平面立体的三视图?,?画出它的正等测图?(?图?2)图2?用组合法作正等测图[?解?]?作图步骤如下：a?）?在视图上定坐标轴，并将组合体分解成三个基本体：b?）画轴测轴，沿轴测量历?16,12,4?画出形体?I?；c?）形体?II?与形体?I?左右和后面共面，沿轴量?16?、?3?、?14?画出长方体，再量出尺寸?12?、?10?，画出形体?II?；d?）形体?III?与形体?I?和形体?II?右面共面；沿轴量取?3?，画出形体?III?：e?）擦去形体间不应有的交线和被遮挡的线，然后描深。

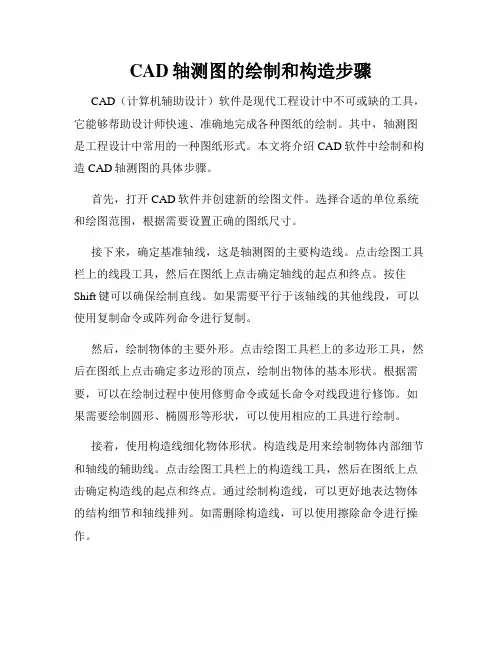

CAD轴测图的绘制和构造步骤CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它能够帮助设计师快速、准确地完成各种图纸的绘制。
其中，轴测图是工程设计中常用的一种图纸形式。
本文将介绍CAD软件中绘制和构造CAD轴测图的具体步骤。
首先，打开CAD软件并创建新的绘图文件。
选择合适的单位系统和绘图范围，根据需要设置正确的图纸尺寸。
接下来，确定基准轴线，这是轴测图的主要构造线。
点击绘图工具栏上的线段工具，然后在图纸上点击确定轴线的起点和终点。
按住Shift键可以确保绘制直线。
如果需要平行于该轴线的其他线段，可以使用复制命令或阵列命令进行复制。
然后，绘制物体的主要外形。
点击绘图工具栏上的多边形工具，然后在图纸上点击确定多边形的顶点，绘制出物体的基本形状。
根据需要，可以在绘制过程中使用修剪命令或延长命令对线段进行修饰。
如果需要绘制圆形、椭圆形等形状，可以使用相应的工具进行绘制。
接着，使用构造线细化物体形状。
构造线是用来绘制物体内部细节和轴线的辅助线。
点击绘图工具栏上的构造线工具，然后在图纸上点击确定构造线的起点和终点。
通过绘制构造线，可以更好地表达物体的结构细节和轴线排列。
如需删除构造线，可以使用擦除命令进行操作。
在绘制构造线的过程中，可以使用CAD软件中的测量命令来确保线段的长度和角度符合要求。
点击绘图工具栏上的测量工具，然后在图纸上选择需要测量的线段或角度，软件会显示出相应的测量结果。
根据需要，可以对线段和角度进行调整。
完成构造线的绘制后，可以进一步进行细节修饰。
点击绘图工具栏上的修饰工具，然后在图纸上选择需要修饰的线段或区域。
通过修饰工具，可以对线段进行倒角、圆弧化等操作，使得绘制出的轴测图更加精细和真实。
最后，在轴测图中添加必要的文字和标注。
点击绘图工具栏上的文字工具，然后在图纸上点击确定文字位置并输入相应内容。
使用标注工具可以在轴测图中标示尺寸、角度、比例等信息，提供更详细的设计说明。
完成所有绘图和构造步骤后，保存CAD文件并导出为常见的图片格式（如JPG或PNG），以便在其他平台上进行查看和使用。

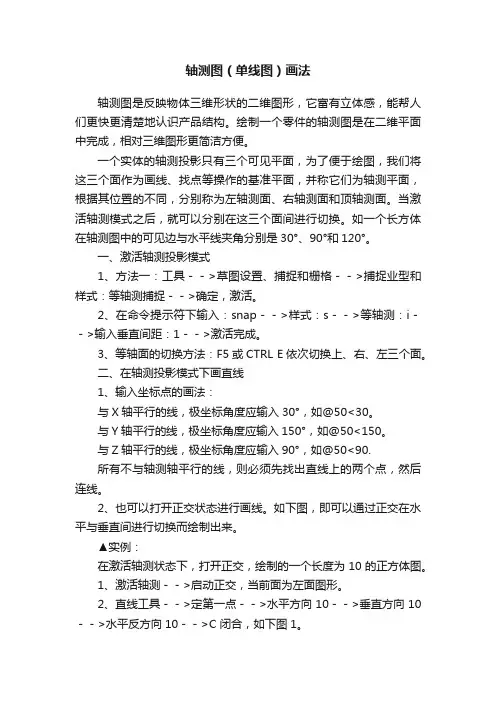

轴测图（单线图）画法轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后，就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。
2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。
3、等轴面的切换方法：F5或CTRL E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法：与X轴平行的线，极坐标角度应输入30°，如@50<30。
与Y轴平行的线，极坐标角度应输入150°，如@50<150。
与Z轴平行的线，极坐标角度应输入90°，如@50<90.所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。
2、也可以打开正交状态进行画线。
如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。
1、激活轴测－－>启动正交，当前面为左面图形。
2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C 闭合，如下图1。
3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y 方向10－－>X方向10－－>C闭合，如图2。
一、轴测图
1．什么叫轴测图
在平面上画出三维效果。
2．画轴测图的步骤
第一步：设置两个文字样式
1）设置倾斜角度为30度的文字样式
2）设置倾斜角度为负30度的文字样式
第二步：设置等轴测捕捉
右击“栅格”---设置----捕捉类型和样式---等轴测捕捉第三步：设置正交开
F8
第四步：设置轴测面(上，左，右)
F5
第五步：进行绘图
L(直线)
EL（椭圆）---用椭圆来画圆
TR（修剪）
第六步：设置两个标注样式
1）设置倾斜角度为30度的标注样式
2）设置倾斜角度为负30度的标注样式
第七步：对物体进行标注
1）对齐标注
2）引线标注（带了引线的标注）
第八步：使尺寸界线倾斜一定的角度。
（-30，90，30）DIMEDIT---O
90----使尺寸界线垂直
-30----左边标注用
30---右边标注用
第九步：调出标注工具
视图---工具栏---标注
第十步：使尺寸文字倾斜
逆时针转---负30的标注样式顺时针转---正30的标注样式。
v三维图画图（轴测图制作）轴测图步骤：1.设置等轴测捕捉：AutoCAD下方【捕捉按钮】——【右键】——【设置】——【转换成轴侧捕捉】——【确定】2.输入指令【OP空格】，将光标设置为50%，3.F8键打开正交5.按F5键（Ctr+E）切换画图空间,注意在等轴测图下。
画长方体或正方体6.复制图形：轴测图不能用【偏移】命令，只能用【复制CO】命令。
（1）复制对象：输入【CO】命令再选择对象（或右键——复制选择）；（2）指定基点：复制对象后，必须按【enter键】，才能选择基点。
（3）改变方向：按F5键（Ctr+E）改变画图空间，输入距离，点击【enter键】图选中对象并复制方体的面中画圆注意：轴测图不能使用【圆】命令，只能用【椭圆el】（单词ellipse）命令（1）输入【椭圆命令el】,再输入【等轴测圆I】（2）找到圆心，按F5键切换空间，输入半径，按【enter键】缩放视图输入【Z】命令，输入缩放比例0.1等等轴侧图标注（1）采用直线和F5键画出图形；（2）画完图形后，用【TR+空格】修剪命令对需要隐藏的图形进行剪切。
（3）图纸标注：选择【对齐标注】，默认情况下，标注线、标注文字会与对象成30角。
轴侧图标注步骤：（1）文字倾斜角度修改：●文字的倾斜度修改只能使用【文字样式】来●设置标注样式（键盘D）和文字样式（ST命令）●思路：新建文字样式——注释样式中设置文字样式——应用中选择文字样式●新建文字样式有两种：30度、负30度（2）标注线倾斜角度修改：只能用DED命令修●思路：输入DED命令——选择对象——enter键——选择基准线或者输入角度标注文字的修改1.新建【文字样式】：新建倾斜30和-30两种文字样式，根据需求选择样式。
●输入【ST+空格】命令；●创建文字样式：点击屏【创建】●输入文字样式名称：30度倾斜，如图所示，点击【确定】●在倾斜角度中输入30●创建文字样式：点击屏【创建】；●输入文字样式名称：负30度倾斜；●在倾斜角度中输入-302．设置【文字样式】，输入命令【D】，分别选择【新建】，分别命名为倾斜30角和-30度角。
