轴测图基础知识及画法

第五章轴测图本章内容：第一节轴测图的基本知识第二节正等轴测图第三节斜二等轴测图第四节轴测剖视图第五节徒手画轴测图第一节轴测图的基本知识工程上一般采用正投影法绘制立体的多面投影图，它可以完全确定立体的形状大小。

因此，依据这种图样可以制造出所表示的立体。

但是它立体感不强，缺乏制图知识的人不易看懂。

轴测投影图是单面投影，它能同时反映物体长、宽、高三方向的形状，并富有立体感，因此在教学、一些资料和工程图样中经常作为辅助图样应用。

一.轴测投影图的形成将物体连同其参考直角坐标体系，沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的图形，称为轴测投影，简称轴测图。

VXHZXYOCBA轴测投影面SPY1Z1X1O1A1B1C1二. 术语1．轴测投影面P被选定的投影面 2．轴测投射方向S3．轴测投影坐标系O 1-X 1Y 1Z 1 空间物体参考坐标系O-XYZ 在轴测投影面P 上的投影.4. 轴测投影轴O 1X 1,O 1Y 1,O 1Z 15．轴间角轴测投影中，任意两根直角坐标轴在轴测投影面投影之间的夹角。

111Y O X ∠111Z O X ∠111Z O Y ∠VX HZ X Y OCBASPY 1Z 1 X 1O 1 A1 B1 C16. 轴向伸缩系数直角坐标轴的轴测投影的单位长度与相应直角坐标轴上的单位长度之比。

它分为：x轴向伸缩系数Py轴向伸缩系数q z轴向伸缩系数rOBBOq11 =OCCOr11 =OAAOp11 =三. 轴测图的投影特性:1.立体上平行于参考坐标轴的直线段的轴测投影仍与相应的轴测投影轴平行。

2．平行于参考坐标轴的直线段的轴测投影的伸缩系数与相应的轴向伸缩系数相等。

四.轴测图的分类:1.按投射方向是否垂直于投影面分为（1）正轴测投影用正投影法得到的轴测投影，即投射方向与轴测投影面垂直。

（2）斜轴测投影用斜投影法得到的轴测投影，即投射方向与轴测投影面倾斜。

四.轴测图的分类:2．按轴向伸缩系数相等与否分为（1）等测三个轴向伸缩系数都相等，即p=q=r（2）二等测只有两个轴向伸缩系数相等，如 p=r≠q（3）三测三个轴向伸缩系数各不相等，即p≠q, p≠r, q≠r第二节正等轴测图1．轴间角正等轴测投影轴的轴间角= = =120°2．轴向伸缩系数P=q=r ≈0.82为了简化作图，取简化轴向 伸缩系数p 1=q 1=r 1=1Y 1X 1O 1Z 1120°120°120°111Y O X ∠111Z O X ∠111Z O Y ∠一. 正等轴测图的轴间角与轴向伸缩系数已知点A 的投影图，作其正等轴测图。

教案首页教案首页第八章轴测图本章重点1）掌握轴测图的形成和基本作图原理。

2）掌握正等测的作图原理和作图方法3）掌握斜二测的作图原理和作图方法4）用CAD绘制轴测图本章难点1）掌握正等测和斜二测的作图方法2）掌握CAD绘制轴测图的方法本章要求1）已知物体的三视图，作其正等测立体图。

2）已知物体的三视图，作其斜二测立体图。

3）CAD绘制轴测图四、本章内容：§ 8-1轴测图的基本知识一、轴测图的形成及投影特性用平行投影法将物体连同确定物体空间位置的直角坐标系一起投射到单一投影面，所得的投影图称为轴测图。

由于轴测图是用平行投影法得到的，因此具有以下投影特性：1、空间相互平行的直线，它们的轴测投影互相平行。

2、立体上凡是与坐标轴平行的直线，在其轴测图中也必与轴测轴互相平行。

3、立体上两平行线段或同一直线上的两线段长度之比，在轴测图上保持不变。

二、轴向伸缩系数和轴间角投影面称为轴测投影面。

确定空间物体的坐标轴OXOYOZ在P面上的投影01X101Y1 01Z1称为轴测投影轴，简称轴测轴。

轴测轴之间的夹角/ X101Y1 / Y101Z1 / Z101X1称为轴间角。

由于形体上三个坐标轴对轴测投影面的倾斜角度不同，所以在轴测图上各条轴线长度数。

三、轴测图的分类轴测图分为正轴测图和斜轴测图两大类。

当投影方向垂直于轴测投影面时，称为正轴测图；当投影方向倾于轴测投影面时，称为斜轴测图。

由些可见：正轴测图是由正投影法得来的，而斜轴测图则是用斜投影法得来的。

正轴测图按三个轴向伸缩系数是否相等而分为三种：1、正等测图简称正等测：三个轴向伸缩系数都相等；2、正二测图简称正二测：只有两个轴向伸缩系数相等；3、正三测图简称正三测：三个轴向伸缩系数各不相等。

同样，斜轴测图也相应地分为三种：1、斜等测图简称斜等测：三个轴向伸缩系数都相等；2、斜二测图简称斜二测：只有两个轴向伸缩系数相等；3、斜三测图简称斜三测：三个轴向伸缩系数各不相等。

轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。

绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。

一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。

当激活轴测模式之后，就可以分别在这三个面间进行切换。

如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。

一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。

2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。

3、等轴面的切换方法：F5或CTRL E依次切换上、右、左三个面。

二、在轴测投影模式下画直线1、输入坐标点的画法：?与X轴平行的线，极坐标角度应输入30°，如@50<30。

?与Y轴平行的线，极坐标角度应输入150°，如@50<150。

?与Z轴平行的线，极坐标角度应输入90°，如@50<90.?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。

2、也可以打开正交状态进行画线。

如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。

▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。

1、激活轴测－－>启动正交，当前面为左面图形。

2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合，如下图1。

3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，如图2。

4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成，如下图3。

绘制轴测图的方法和步骤绘制轴测图的方法和步骤由物体的正投影绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。

绘制轴测图的方法和步骤：a.对所画物体进行形体分析，搞清原体的形体特征，选择适当的轴测图b.在原投影图上确定坐标轴和原点；c.绘制轴测图，画图时，先画轴测轴，作为坐标系的轴测投影，然后再逐步画出；d 轴测图中一般只画出可见部分，必要时才画出不可见部分(1) 平面立体的轴测图画法画平面立体轴测图的基本方法是：沿坐标轴测量，按坐标画出各顶点的轴测图，该方法简称坐标法；对一些不完整的形体；可先按完整形体画出，然后再用切割方法画出不完整部分，此法称为切割法；对另一些平面立体则用形体分析法，先将其分成若干基本形体，然后还逐一将基本形体组合在一起，此法称为组合法。

下面举例说明两种种方法说明轴测图的画法。

1 )坐标法[ 例1] 根据截头四棱锥正投影图, 画出其正等测轴测图[ 解] 作图步骤如下；a ）以四棱锥体的对称轴线为坐标轴，以O 为原点；b ）画轴测轴并相应地画出各项点的轴测图，连接各点即得四棱锥体的轴测图；c ）根据截口的位置，按坐标作出截面上各项点的轴测图；d ）连接各点，擦去不可见的轮廓线，即得截头四棱锥的轴测图。

2) 切割法[ 例2] 根据平面立体的三视图, 画出它的正等测图( 图2)图2 用组合法作正等测图[ 解] 作图步骤如下：a ）在视图上定坐标轴，并将组合体分解成三个基本体：b ）画轴测轴，沿轴测量历16,12,4 画出形体I ；c ）形体II 与形体I 左右和后面共面，沿轴量16 、 3 、14 画出长方体，再量出尺寸12 、10 ，画出形体II ；d ）形体III 与形体I 和形体II 右面共面；沿轴量取 3 ，画出形体III ：e ）擦去形体间不应有的交线和被遮挡的线，然后描深。

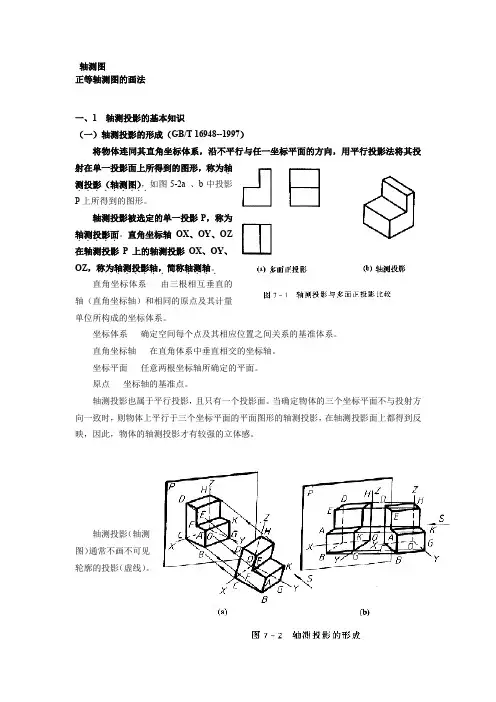

轴测图正等轴测图的画法一、1 轴测投影的基本知识（一）轴测投影的形成（GB/T 16948--1997）将物体连同其直角坐标体系，沿不平行与任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的图形，称为轴．测投影（轴测图）．．．．．．．．，．如图5-2a 、b中投影P上所得到的图形。

轴测投影被选定的单一投影P，称为轴测投影面．．．．．。

直角坐标轴OX、OY、OZ在轴测投影P上的轴测投影OX、OY、OZ，称为轴测投影轴，．．．。

．．．．．．．简称轴测轴直角坐标体系由三根相互垂直的轴（直角坐标轴）和相同的原点及其计量单位所构成的坐标体系。

坐标体系确定空间每个点及其相应位置之间关系的基准体系。

直角坐标轴在直角体系中垂直相交的坐标轴。

坐标平面任意两根坐标轴所确定的平面。

原点坐标轴的基准点。

轴测投影也属于平行投影，且只有一个投影面。

当确定物体的三个坐标平面不与投射方向一致时，则物体上平行于三个坐标平面的平面图形的轴测投影，在轴测投影面上都得到反映，因此，物体的轴测投影才有较强的立体感。

轴测投影（轴测图）通常不画不可见轮廓的投影（虚线）。

（二）、轴间角和轴向伸缩系数1.轴间角轴测投影中任意两根直角坐标轴在轴测投影面上的投影之间的夹角，称为轴间角。

．．．．如图5-2所示，两轴侧轴之间夹角（∠XOY、∠XOZ、∠YOZ），用它来控制轴测投影的形状变化。

2. 轴向伸缩系数直角坐标轴的轴测投影的单位长度，与相应直角坐标轴上的单位长度的比值，称为轴向伸缩系数，如图5-2a、b所示，其中，用p1表OX轴轴向伸缩系数，q1表示OY轴轴向伸缩系数，r1表示OZ轴轴向伸缩系数，用轴向伸缩系数控制轴测投影的大小变化。

（三）、轴测投影的基本性质轴测投影同样具有平行投影的性质：（1）若空间两直线段相互平行，则其轴测投影相互平行。

（2）凡与直角坐标轴平行的直线段，其轴测投影必平行于相应的轴测轴，且其伸缩系数于相应轴测轴的轴向伸缩系数相同。

画轴测图的基本方法轴测图是用来表达物体三维空间形态的一种图形表达方法。

它通过在二维平面上利用透视原理将物体的三维空间形态显示出来，具有简洁明了、直观易懂的特点。

在绘制轴测图时，我们主要需要掌握以下几个基本方法。

1. 选择合适的轴测方法：轴测图一般分为等轴测、斜轴测和侧轴测三种方法。

等轴测是指三个主轴的夹角相等，如正视图等轴测、俯视图等轴测等；而斜轴测和侧轴测则是指三个主轴的夹角不等，如立方体的斜轴测、棱柱的侧轴测等。

在选择合适的轴测方法时，需要根据物体的形状和显示要求进行判断和决定。

2. 绘制基本图形：在绘制轴测图时，我们首先需要绘制物体的基本图形。

基本图形包括线段、直线、圆、椭圆、曲线等。

绘制基本图形需要掌握准确的尺寸和位置关系，并需要根据物体的特点合理选择绘制方法，如直线用直尺绘制，圆用圆规绘制等。

3. 了解投影原理：轴测图的绘制是基于投影原理的，即通过投影将物体的三维空间形态映射到二维平面上。

掌握投影原理对于正确绘制轴测图至关重要。

常用的投影方式有正投影和斜投影。

正投影是指投影射线与投影面垂直，斜投影是指投影射线与投影面不垂直。

在绘制轴测图时，根据实际需要选择合适的投影方式。

4. 确定主轴方向：主轴是指轴测图中的三个坐标轴，一般以一条直线表示。

在确定主轴方向时，需要根据物体的特点和绘制要求，选择合适的主轴方向。

例如，绘制正视图等轴测时，主轴方向与视线方向一致；绘制侧视图等轴测时，主轴方向与物体的长度方向一致。

5. 选择适当的缩放比例：轴测图是将三维物体映射到二维平面上，因此需要选择适当的缩放比例，以保持物体形状的准确性和可读性。

一般来说，轴测图的比例选择应该根据实际需要进行调整，既要兼顾物体的详细特征，又要保持图形的整体协调性。

6. 绘制投影线和轮廓线：在绘制轴测图时，需要绘制物体的投影线和轮廓线，以显示物体的形态和空间关系。

投影线是物体在投影面上的投影，轮廓线则是物体的外轮廓线条。

在绘制投影线和轮廓线时，需要根据投影原理和投影面的选择，合理绘制线段、直线和曲线，呈现物体的真实形态。

轴测图基本知识:
一、基本概念
1．将物体及所在的直角坐标系沿不平行于任一坐标面方向，用平行投影法投射在投影面上获得的立体图的图形。

2．轴测投影面：获得轴测投影的平面
3．轴测轴：将互相垂直的直角坐标轴投射在轴测投影面上的投影。

4．轴间角：轴测轴之间的夹角。

5．轴向伸缩系数:
轴测投影长/实际长=轴向伸缩系数
X方向为p，y方向为q，z方向为r
P平方+q平方+r平方=1
二、性质
1．空间线段平行则轴测投影平行
2．平行坐标轴的线段投影长=实长乘以该轴的轴向伸缩系数
三、分类
1.正轴测图：投射线与轴测投影面垂直
包括：正等轴测图p=q=r=0.82 轴间角120°简化系数为1
正二轴测图p =r q=0.47 一个轴间角97°10‘，另两个轴间角131°25‘
简化系数为p=r=1，q=0.5
正三轴测图p，q，r不相等
2.斜轴测：投射线与轴测投影面倾斜
斜等轴测图p=q=r
斜二轴测图p =r 一个轴间角90°，另两个轴间角135°
简化系数为p=r=1，q=0.5
坐标面与轴测投影面平行，与坐标面平行的形状，轴测图反映实形。

斜三轴测图p，q，r不相等。

轴测图画法概述轴测图画法是一种用来表示三维物体的图形表示方法。

通过使用三个轴线，即正交轴线（垂直于彼此），可以将物体的各个视图投影到平面上，从而展示物体的立体形态。

轴测图画法广泛应用于建筑、工程、设计和制造等领域，可以帮助人们更好地理解和交流物体的结构和尺寸。

基本概念在学习轴测图画法之前，我们需要了解一些基本的概念。

1. 正交轴线：轴测图画法使用了三个互相垂直的轴线，分别为X轴、Y轴和Z轴。

这三个轴线相互交叉于一点，该点成为原点。

2. 视点：视点是观察者所处的位置。

在轴测图画法中，视点通常被放置在物体的前方上方，从这个视点来观察物体并绘制。

3. 包围盒：包围盒是一个用来包围物体的立方体。

在轴测图画法中，包围盒的边界由物体的最大和最小点确定。

主要类型在轴测图画法中，存在几种不同的类型，基本包括以下三种：1. 等轴测图：等轴测图是最常见的一种类型。

在等轴测图中，物体的三个轴线的夹角都相等，通常为120度。

同一对象的不同视图在等轴测图中的比例是保持一致的，这使得该类型的图形非常有用且易于理解。

2. 斜侧轴测图：斜侧轴测图与等轴测图非常相似，但是三个轴线的夹角不再相等。

通常，正交轴线的夹角为90度，而斜侧轴线的夹角为45度。

斜侧轴测图可以更好地显示物体的外观和细节，但与等轴测图相比，绘制起来相对更复杂。

3. 正交轴测图：正交轴测图是最简单的类型之一。

在正交轴测图中，物体的一个视图是平行于每个轴线的表面的投影。

通过绘制物体在每个轴线上的视图，可以形成完整的物体外观。

绘制步骤绘制轴测图需要按照以下步骤进行：1. 确定物体的外观：在开始绘制之前，需要确定物体的形状和尺寸。

这可以通过观察物体或使用相关的技术规格说明书来完成。

2. 选择适当的轴线：根据物体的形状和展示需求，选择适当的轴线类型，如等轴测图、斜侧轴测图或正交轴测图。

3. 绘制包围盒：确定物体的包围盒尺寸，并将其绘制出来。

包围盒可以在绘制物体时提供边界和比例的参考。
