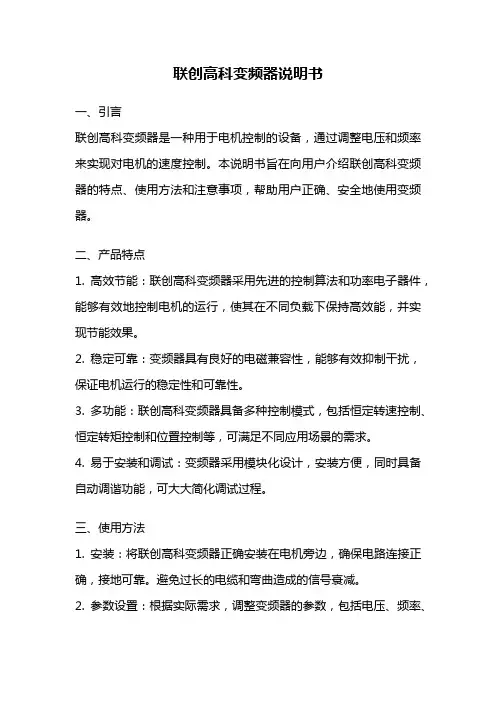

联创高科变频器说明书一、引言联创高科变频器是一种用于电机控制的设备，通过调整电压和频率来实现对电机的速度控制。
本说明书旨在向用户介绍联创高科变频器的特点、使用方法和注意事项，帮助用户正确、安全地使用变频器。
二、产品特点1. 高效节能：联创高科变频器采用先进的控制算法和功率电子器件，能够有效地控制电机的运行，使其在不同负载下保持高效能，并实现节能效果。
2. 稳定可靠：变频器具有良好的电磁兼容性，能够有效抑制干扰，保证电机运行的稳定性和可靠性。
3. 多功能：联创高科变频器具备多种控制模式，包括恒定转速控制、恒定转矩控制和位置控制等，可满足不同应用场景的需求。
4. 易于安装和调试：变频器采用模块化设计，安装方便，同时具备自动调谐功能，可大大简化调试过程。
三、使用方法1. 安装：将联创高科变频器正确安装在电机旁边，确保电路连接正确，接地可靠。
避免过长的电缆和弯曲造成的信号衰减。
2. 参数设置：根据实际需求，调整变频器的参数，包括电压、频率、转速等。
参数设置应根据具体设备和工况进行调整，以确保最佳的控制效果。
3. 运行控制：通过面板上的控制按钮或外部信号触发，启动变频器并控制电机的运行。
根据需要调节转速、转矩等参数，实现所需的运行效果。
4. 防护措施：在使用变频器时，应注意防护措施，避免触摸电气部件，避免过载运行，定期检查变频器的散热情况，确保正常工作。
四、注意事项1. 温度控制：联创高科变频器在使用过程中会产生一定的热量，应确保变频器周围有足够的散热空间，避免过热损坏设备。
2. 电源稳定：变频器对供电电源的稳定性要求较高，应保证供电电源的电压、频率稳定，避免因电源不稳定而影响变频器的正常工作。
3. 维护保养：定期检查变频器的散热风扇、电解电容等部件的工作状态，及时清洁和更换损坏的部件，延长变频器的使用寿命。
4. 故障排除：在变频器使用过程中，如果出现故障或异常情况，应及时停止使用，并按照说明书中的故障排除方法进行处理，避免造成更大的损失。

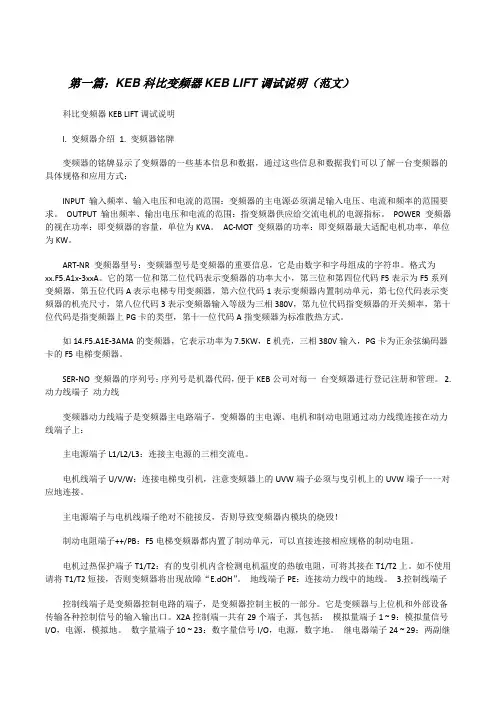

![KEB科比变频器KEBLIFT调试说明(范文)[修改版]](https://img.taocdn.com/s1/m/e94ac42159fb770bf78a6529647d27284b733758.png)

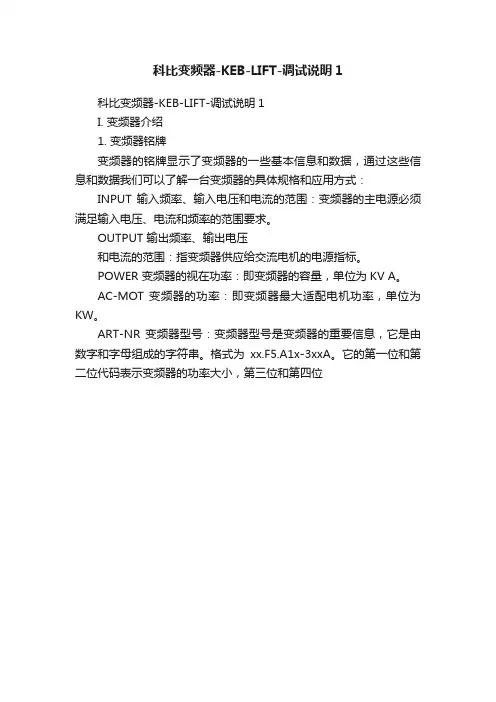

第一篇：KEB科比变频器KEB LIFT调试说明（范文）科比变频器KEB LIFT调试说明I. 变频器介绍1. 变频器铭牌变频器的铭牌显示了变频器的一些基本信息和数据，通过这些信息和数据我们可以了解一台变频器的具体规格和应用方式：INPUT 输入频率、输入电压和电流的范围：变频器的主电源必须满足输入电压、电流和频率的范围要求。
OUTPUT 输出频率、输出电压和电流的范围：指变频器供应给交流电机的电源指标。
POWER 变频器的视在功率：即变频器的容量，单位为KVA。
AC-MOT 变频器的功率：即变频器最大适配电机功率，单位为KW。
ART-NR 变频器型号：变频器型号是变频器的重要信息，它是由数字和字母组成的字符串。
格式为xx.F5.A1x-3xxA。
它的第一位和第二位代码表示变频器的功率大小，第三位和第四位代码F5表示为F5系列变频器，第五位代码A表示电梯专用变频器，第六位代码1表示变频器内置制动单元，第七位代码表示变频器的机壳尺寸，第八位代码3表示变频器输入等级为三相380V，第九位代码指变频器的开关频率，第十位代码是指变频器上PG卡的类型，第十一位代码A指变频器为标准散热方式。
如14.F5.A1E-3AMA的变频器，它表示功率为7.5KW，E机壳，三相380V输入，PG卡为正余弦编码器卡的F5电梯变频器。
SER-NO 变频器的序列号：序列号是机器代码，便于KEB公司对每一台变频器进行登记注册和管理。
2.动力线端子动力线变频器动力线端子是变频器主电路端子，变频器的主电源、电机和制动电阻通过动力线缆连接在动力线端子上：主电源端子L1/L2/L3：连接主电源的三相交流电。
电机线端子U/V/W：连接电梯曳引机，注意变频器上的UVW端子必须与曳引机上的UVW端子一一对应地连接。
主电源端子与电机线端子绝对不能接反，否则导致变频器内模块的烧毁！制动电阻端子++/PB：F5电梯变频器都内置了制动单元，可以直接连接相应规格的制动电阻。

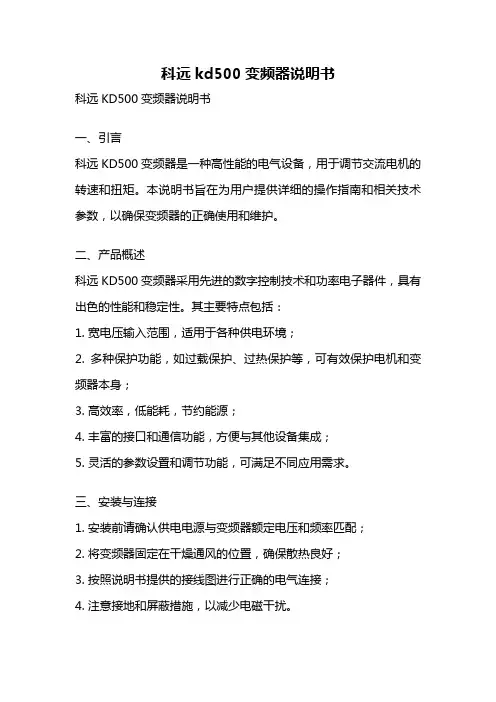

科远kd500变频器说明书科远KD500变频器说明书一、引言科远KD500变频器是一种高性能的电气设备，用于调节交流电机的转速和扭矩。
本说明书旨在为用户提供详细的操作指南和相关技术参数，以确保变频器的正确使用和维护。
二、产品概述科远KD500变频器采用先进的数字控制技术和功率电子器件，具有出色的性能和稳定性。
其主要特点包括：1. 宽电压输入范围，适用于各种供电环境；2. 多种保护功能，如过载保护、过热保护等，可有效保护电机和变频器本身；3. 高效率，低能耗，节约能源；4. 丰富的接口和通信功能，方便与其他设备集成；5. 灵活的参数设置和调节功能，可满足不同应用需求。
三、安装与连接1. 安装前请确认供电电源与变频器额定电压和频率匹配；2. 将变频器固定在干燥通风的位置，确保散热良好；3. 按照说明书提供的接线图进行正确的电气连接；4. 注意接地和屏蔽措施，以减少电磁干扰。
四、操作与设置1. 上电前，请确保电机和负载处于停止状态；2. 按照说明书操作界面的步骤，正确设置变频器的参数；3. 根据实际需求，选择合适的控制模式，如V/F控制、矢量控制等；4. 调试过程中，可根据电机的转速和负载情况，逐步调节相关参数，以达到最佳性能。
五、维护与故障排除1. 定期检查变频器的散热器和风扇，确保畅通无阻；2. 注意防尘、防湿，保持变频器的清洁干燥；3. 定期检查电气连接，紧固接线螺丝，防止松动；4. 注意观察变频器的运行状态，如发现异常声音或异味，请及时停机检查；5. 如遇故障，请按照说明书提供的故障代码和排除方法进行处理，如无法解决，请联系售后服务。
六、注意事项1. 请勿超过变频器的额定电流和功率，以免损坏设备；2. 请勿随意更改变频器的参数和设置，以免影响正常运行；3. 请确保变频器周围的环境温度和湿度在允许范围内；4. 请勿在高温、潮湿或易爆环境中使用变频器；5. 请勿将变频器暴露在阳光直射或有强烈震动的地方。

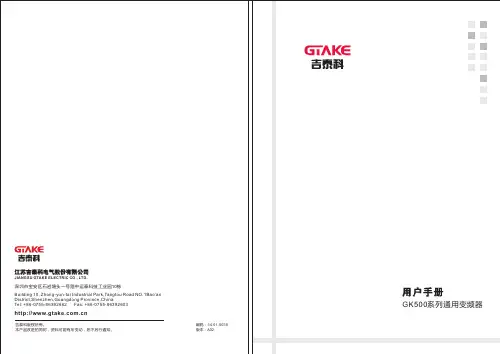

前言感谢您购买江苏吉泰科电气股份有限公司的GK500系列通用变频器产品。
本用户手册详细介绍了GK500系列通用变频器的产品特征、结构特点、功能、安装、调试及维护等方面的内容。
使用前请务必认真阅读本手册中的安全注意事项，在确保人身及设备安全的前提下使用该产品。
目录前言 (1)第一章安全注意事项 (1)1.1安全事项 (1)1.2其它注意事项 (3)第二章产品信息 (4)2.1产品型号命名规则 (4)2.2产品铭牌说明 (4)2.3产品系列说明 (5)2.4产品技术规格 (5)2.5产品部件图 (7)2.6产品外形和安装尺寸及重量 (7)2.7操作面板外形尺寸 (8)2.8操作面板托板外形尺寸 (9)第三章安装及配线 (10)3.1安装环境 (10)3.2安装方向和空间 (10)3.3操作面板拆装及翻盖开合 (11)3.4产品外围器件 (12)3.5产品端子配置 (12)3.6主回路端子及配线 (13)3.7控制端子配线 (14)3.8控制端子功能说明 (15)3.9控制端子应用说明 (15)3.10信号切换跳线功能说明 (18)3.11配线中的EMC问题 (18)第四章操作和运行说明 (20)4.1操作面板的使用 (20)4.2操作面板按键功能 (20)4.3操作面板指示灯说明 (21)4.4面板电位器给定说明 (21)4.5提示信息状态 (21)4.6功能码参数设置方法 (22)第五章功能参数表 (23)第六章故障诊断及异常处理 (41)6.1故障原因及其对策 (41)第七章日常保养及维护 (44)7.1日常检查和保养 (44)7.2定期维护 (44)7.3易损部件的更换 (45)7.4变频器的存贮 (45)第一章 安全注意事项安全定义：本手册所涉及的安全标记说明：危险：由于没有按要求操作，可能导致火灾或人身严重伤害，甚至死亡的情况。
注意：由于没有按要求操作，可能导致中度伤害或轻伤，以及发生设备损坏的情况。

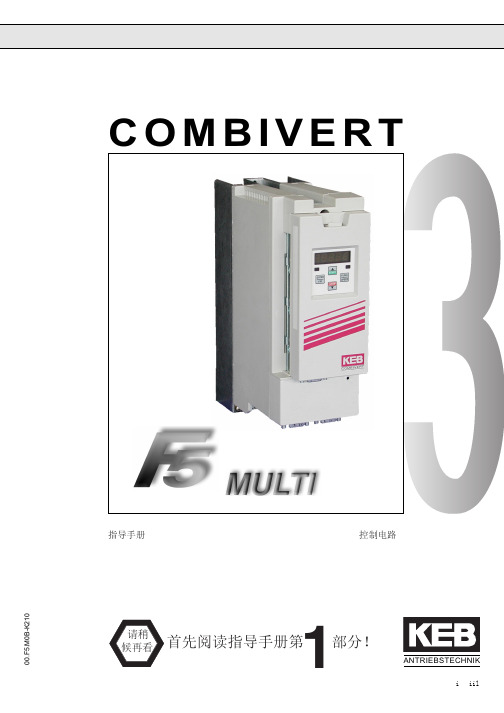

０６／２００１00.F 5.M 0B -K 210ANTRIEBSTECHNIK指导手册控制电路首先阅读指导手册第部分！ 请稍候再看1本手册描述了ＫＥＢ ＣＯＭＢＩＶＥＲＴ Ｆ５控制电路． 必须同ＣＯＭＢＩＶＥＲＴ Ｆ５说明手册第一、第二部分一起使用。
所有这些手册必须提供给最终用户。
在变频器上开始投入工作之前，使用者必须熟悉变频器。
这包括危险用于外露的危及生命健康或严重危害设备的情况。
警告小心当心，必须遵守有关安全和避免麻烦的特别说明．标题帮助表示附加信息资料．信息专业知识、安全规则和手册第一部分的警告。
本手册使用的图形标记的含义如下：GB - 31.概述 ...........................................................42.安 装与接线 (5)2.1综述 (5)2.1.1机壳规格 Ｄ － Ｅ .......................................................52.1.2机壳规格 ＞＝ Ｇ .......................................................52.2控制回路 .................................................62.2.1Ｘ２Ａ端子排定义 ．．．.............................62.2.2控制 线的注意事项 .............................................72.2.3 数字量输入 .................................................................72.2.4模 拟量输入 ................................................................72.2.5外部电源输入 .........................82.2.6数字量输出 ..............................................................82.2.7继电器输出 ...............................................................82.2.8模拟量输出 .............................................................82.2.9电 源端子 ..............................................................82.3操作面板......................................................................92.4 增量式编码器接口Ｘ３Ａ ...................102.4.1编 码器规格参数 ...............................................102.5Ｘ３Ｂ接口选择 . (11)3.变频器操作 ．． (12)3.1键 盘...................................................................123.2参数一览 .................................................133.3输入密码 .........................................................143.4特殊参数显示 .....................................................143.5变频器基本参数 .................................163.6控制参数设定 ................................................203.7出 厂设置 .......................................................283.8“Ｄｒｉｖｅ”模式 .........................................................293.8.1启／停变频器 ........................................................293.8.2改变旋转方向 .............................293.8.3设定转速给定 ..............................................293.8.4退出“Ｄｒｉｖｅ”模式 (29)4.故障诊断 ...........................................305.变 频器初始化与闭环参数调整 ......................336.参数一览表 (35)GB- 4ＫＥＢ ＣＯＭＢＩＶＥＲＴ Ｆ５－ＭＵＬＴＩ变频器，作为一个驱动装置，适用于安装在电气系统或机械设备上的。

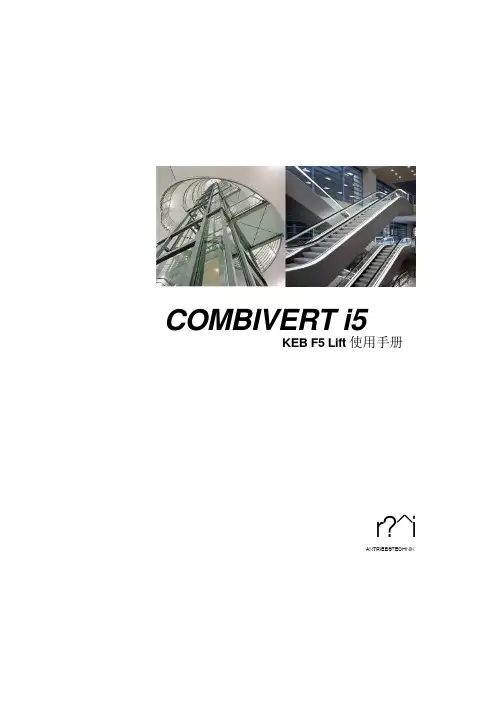

COMBIVERT i5KEB F5 Lift使用手册r?^iANTRIEBSTECHNIK-本手册是针对F5-S Lift变频器专用CP参数集的说明手册，该CP参数集是根据大部分中国电梯用户的需求而设计的。
适用于KEB COMBIVERT F5-S 2.7版的变频器。
-本手册须交付至每个最终用户，在使用装置之前，用户必须了解其内容。
本手册中所使用的图形标志含义如下:A危险注意信息警告/|\ 重要提示小心g j \观察帮助在操作使用装置之前，用户必须清楚了解其内容。
特别要了解下列安全与警示标志的含义和规定，应确认已阅读了“技术文件的第一部分”。
2目录用户须知1.1适用范围 (4)1.2保护隔离 (4)1.3电气系统的抗干扰措施 (4)1.4变频器的抗干扰措施 (4)选型及技术参数2.1型号说明 (5)2.2技术参数 (6)2.3安装尺寸重量 (7)2.4主回路接线 (8)2.5控制端子定义 (9)2 .6控制回路接线 (10)操作说明3.1操作面板使用说明 (12)3.2同步CP参数表 (14)3.3同步CP参数说明 (15)3.4异步CP参数表 (26)3.5异步CP参数说明 (27)3.6推荐接线图 (37)3.7正常运行时序图 (38)3.8故障信息 (39)3.9编码器说明 (45)调试说明4.1调试准备 (49)4.2曳引机自学习 (49)4.3速度选择说明 (50)4.4抱闸配合调节 (51)4 .5速度曲线调节 (52)4 .6 PID 调节 (52)用户参数表 (54)3第一章用户须知1.1适用范围 KEB COMBIVERT F4-S Lift变频器在该CP模式下是一种电梯专用型驱动装置。
该变频器适用于开环或闭环三相异步电动机和永磁同步电机的无级调速。
不适用于其他类型的电气负载，否则会导致变频器损坏。
KEB COMBIVERT F5-S拥有许多编程选项。
为用户考虑，使整个操作和启动更为简便，KEB公司特别设定了一组用户操作参数组，其中包含了大多数重要参数。

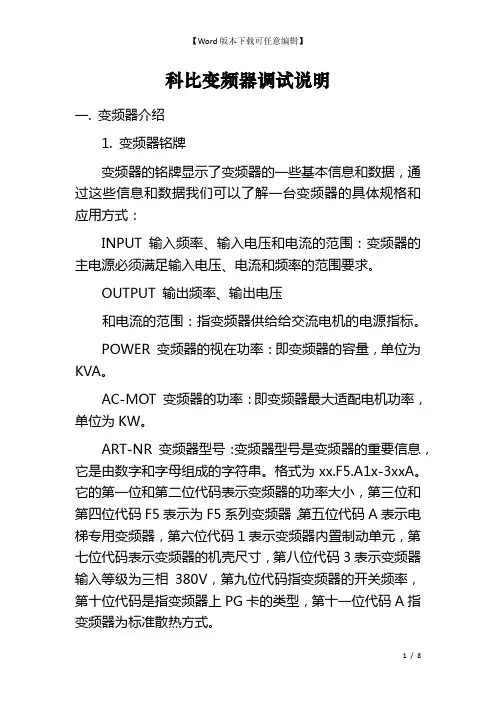

科比变频器调试说明一. 变频器介绍1. 变频器铭牌变频器的铭牌显示了变频器的一些基本信息和数据，通过这些信息和数据我们可以了解一台变频器的具体规格和应用方式：INPUT 输入频率、输入电压和电流的范围：变频器的主电源必须满足输入电压、电流和频率的范围要求。
OUTPUT 输出频率、输出电压和电流的范围：指变频器供给给交流电机的电源指标。
POWER 变频器的视在功率：即变频器的容量，单位为KVA。
AC-MOT 变频器的功率：即变频器最大适配电机功率，单位为KW。
ART-NR 变频器型号：变频器型号是变频器的重要信息，它是由数字和字母组成的字符串。
格式为xx.F5.A1x-3xxA。
它的第一位和第二位代码表示变频器的功率大小，第三位和第四位代码F5表示为F5系列变频器，第五位代码A表示电梯专用变频器，第六位代码1表示变频器内置制动单元，第七位代码表示变频器的机壳尺寸，第八位代码3表示变频器输入等级为三相380V，第九位代码指变频器的开关频率，第十位代码是指变频器上PG卡的类型，第十一位代码A指变频器为标准散热方式。
如14.F5.A1E-3AMA的变频器，它表示功率为7.5KW，E机壳，三相380V输入，PG卡为正余弦编码器卡的F5电梯变频器。
SER-NO 变频器的序列号：序列号是机器代码，便于KEB公司对每一台变频器开展登记注册和管理。
2.动力线端子动力线变频器动力线端子是变频器主电路端子，变频器的主电源、电机和制动电阻通过动力线缆连接在动力线端子上：主电源端子L1/L2/L3：连接主电源的三相交流电。
电机线端子U/V/W：连接电梯曳引机，注意变频器上的UVW端子必须与曳引机上的UVW端子一一对应地连接。
主电源端子与电机线端子绝对不能接反，否则导致变频器内模块的烧毁!制动电阻端子++/PB：F5电梯变频器都内置了制动单元，可以直接连接相应规格的制动电阻。
电机过热保护端子T1/T2：有的曳引机内含检测电机温度的热敏电阻，可将其接在T1/T2上。

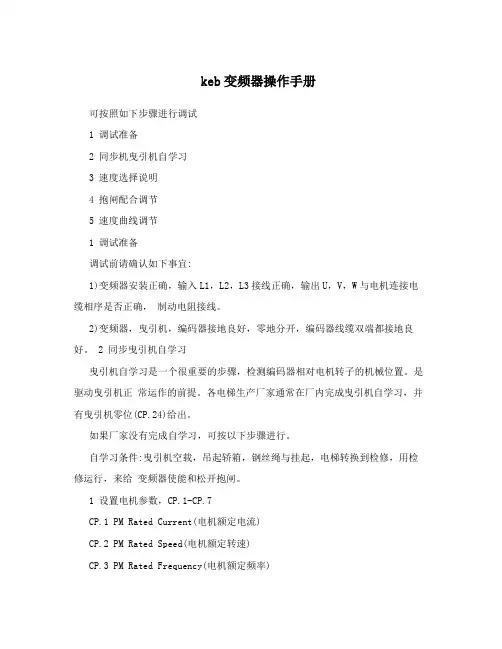

keb变频器操作手册可按照如下步骤进行调试1 调试准备2 同步机曳引机自学习3 速度选择说明4 抱闸配合调节5 速度曲线调节1 调试准备调试前请确认如下事宜:1)变频器安装正确，输入L1，L2，L3接线正确，输出U，V，W与电机连接电缆相序是否正确，制动电阻接线。
2)变频器，曳引机，编码器接地良好，零地分开，编码器线缆双端都接地良好。
2 同步曳引机自学习曳引机自学习是一个很重要的步骤，检测编码器相对电机转子的机械位置。
是驱动曳引机正常运作的前提。
各电梯生产厂家通常在厂内完成曳引机自学习，并有曳引机零位(CP.24)给出。
如果厂家没有完成自学习，可按以下步骤进行。
自学习条件:曳引机空载，吊起轿箱，钢丝绳与挂起，电梯转换到检修，用检修运行，来给变频器使能和松开抱闸。
1 设置电机参数，CP.1-CP.7CP.1 PM Rated Current(电机额定电流)CP.2 PM Rated Speed(电机额定转速)CP.3 PM Rated Frequency(电机额定频率)CP.4 PM EMK Voltage Constant(千转反电势)CP.5 PM Rated Torque(曳引机额定转矩)CP.6 PM Winding Resistance(线圈电阻)CP.7 PM Winding Inductance(线圈电抗)2 并且用CP8设置成1，做电机自适应。
CP.8 Motor Adaption(电机自适应)3 确认编码器类型和线数正确，将CP24设置为2206，检修运行，确认抱闸打开，无摩擦，电机无负载，即开始自学习。
CP.22 Encoder Pulse Number(编码器线数)CP.24 System Position(编码器位置)4 自学习时电机的电流会逐步升高至额定电流，同时CP.24值也在不停地跳变直至停止，一般持续2~3分钟。
当CP.24所显示值保持一段时间(30秒)无变化时，说明自学习完成。
1序言序言KC2000系列变频器技术手册KC2000（V1.3）2012.06本技术手册，适用于调试以下KC2000系列变频器：1.G/P系列常规型变频器；2.D系列雕刻机专用变频器；读者对象：◆用户◆变频器设计工程师◆工程维护人员◆用户技术支持人员序言2免责条款：保修期内因下列原因造成的产品故障不在厂家免费保修服务承诺的范围之内：1.用户不依照随机提供的产品说明书中所列程序进行正确操作造成产品故障；2.用户未经与厂家沟通自行修理产品或擅自改造产品造成产品故障；3.用户超过产品的标准使用范围使用产品造成的故障；4.因用户使用环境不良导致产品器件异常老化或引发故障；5.由于地震/火灾/雷击/异常电压或其他自然灾害等不可抗力原因造成产品损坏；6.用户购买产品后在运输过程中因运输方式不当发生跌损或其他外力侵入导致的产品损坏（运输方式由用户合理选择，本公司协助代为办理托运手续）。
在下列情况下，厂家有权不予提供保修服务：1.厂家在产品中标示的品牌、商标、序号、铭牌等标示毁损或无法辨认时；2.用户未按双方签订的《购销合同》付清货款时；3.用户对厂家的售后服务提供单位故意隐瞒产品在安装/配线/操作/维护或其他过程中的不当使用情况时。
安全须知：与安全有关的符号说明危险:错误使用时,会引起危险发生,可能导致人身伤亡。
注意:错误使用时,会引起危险发生,可能导致人身中轻度伤害或设备损坏。
在您开启我公司的变频器时，请您注意以下事项：拿到产品时受损的变频器及缺少零部件的变频器，切勿安装。
有受伤的危险。
选型设计时1.工程设计时，需选择合适容量和型号的变频器。
选型不符，有损坏机器的危险；3序言2.不允许停机场合，务必安装市电旁路。
有影响生产的危险。
安装时1.搬运时，请托住机体的底部。
只拿住面板，有主体落下砸脚受伤的危险。
2.请安装在金属等不易燃烧的材料板上。
安装在易燃材料上，有火灾的危险。
3.变频器安装在控制柜内时，请设置冷却风扇，并使进风口的空气温度保持在40℃以下。
由于过热，会引起火灾、变频器损坏及其它事故。
接线时1.接线前，请确认输入电源已切断。
有触电和火灾的危险。
2.请电气工程专业人员进行接线作业。
有触电和火灾的危险。
3.接地端子一定要可靠接地。
（380V级：特别第3种接地）有触电和火灾的危险。
4.紧急停车端子接通后，一定要检查其动作是否有效。
有受伤的危险。
（接线责任由使用者承担）5.请勿直接触摸输出端子，变频器的输出端子切勿与外壳连接，输出端子之间切勿短接。
有触电及引起短路的危险。
接线时1.请确认交流主回路电源与变频器的额定电压是否一致。
有受伤和火灾的危险。
2.请勿对变频器进行耐电压试验。
会造成半导体元器件等的损坏。
3.请按接线图连接制动电阻或制动单元。
有火灾的危险。
4.请用指定力矩的螺丝刀紧固端子。
有火灾的危险。
5.请勿将输入电源线接到输出U、V、W端子上。
电压加在输出端子上，会导致变频器内部损坏。
6.请勿将移相电容及LC/RC噪声滤波器接入输出回路。
会导致变频器内部损坏。
7.请勿将电磁开关、电磁接触器接入输出回路。
变频器在带负载运行时，电磁开关、接触器动作产生的浪涌电流会引起变频器的过电流保护回路动作。
试运行1.确认端子外罩安装好了之后，方可闭合输入电源，通电中，请勿拆卸外序言4罩。
有触电的危险。
2.若变频器设定了停电再启动功能，请勿靠近机械设备，因来电时变频器会突然再启动。
有受伤的危险。
3.接入紧急停止开关（停止按键只在相应参数设定时有效）。
有受伤的危险。
4.严禁使用兆欧表测量变频器绝缘电阻。
试运行1.制动电阻两端的高压放电会使温度升高，请勿触摸制动电阻。
有触电和烧伤的危险。
2.运行前，请再一次确认电机及机械的使用允许范围等事项。
有受伤的危险。
3.运行中，请勿检查信号。
会损坏设备。
4.请勿随意改变变频器的设定，该系列变频器在出厂时已进行了适当的设定。
会引起设备的损坏。
保养、检查1.请勿触摸变频器的接线端子，端子上有高电压。
有触电的危险。
2.通电前，请务必安装好端子外罩，拆卸外罩时，一定要断开电源。
有触电的危险。
3.切断主回路电源，确认CHARGE发光二极管熄灭后，方可进行保养、检查。
电解电容上有残余电压的危险。
4.非专业技术人员，请勿进行保养、检查工作。
有触电的危险。
保养、检查1.键盘板、控制电路板、驱动电路板上安装了CMOS集成电路，使用时请特别注意。
用手指直接触摸电路板，静电感应可能会损坏电路板上的集成芯片。
2.通电中，请勿变更接线及拆卸端子接线。
有触电的危险。
3.运行中，请勿检查信号。
会损坏设备。
其它对变频器，请勿自行改造。
有触电和受伤的危险。
警告标志的内容和安装位置,本系列变频器，在端子外罩下方上印刷了5序言警告标志，使用时请一定要遵守所要求的内容。
警告标志的内容：－使用变频器前请仔细阅读使用说明书。
－请勿将输入电源连接输出端子UVW。
6目录目录安全须知第一章产品概要1.1变频器运行准备------------------------------------------------------------1 1.2外形与结构------------------------------------------------------------------2 1.3基本配置---------------------------------------------------------------------5 1.4标准规格---------------------------------------------------------------------6 1.5性能特点---------------------------------------------------------------------9第二章基本配线方法及试运行举例2.1基本配线图------------------------------------------------------------------12 2.2主回路端子接线说明------------------------------------------------------14 2.3控制板端子接线说明------------------------------------------------------15 2.4操作流程---------------------------------------------------------------------17 2.5试运行实际操作举例------------------------------------------------------18第三章数字键盘及操作方法3.1键盘说明---------------------------------------------------------------------20 3.1.1操作面板说明-------------------------------------------------------------20 3.1.2键盘功能说明-------------------------------------------------------------22 3.1.3LED数码管及指示灯说明---------------------------------------------22 3.2键盘操作方式---------------------------------------------------------------23 3.2.1操作方式选择-------------------------------------------------------------23 3.2.2参数设定方式-------------------------------------------------------------23 3.2.3运行监视-------------------------------------------------------------------24 3.2.4参数管理-------------------------------------------------------------------25 3.2.5查询历史故障-------------------------------------------------------------25 3.2.6UP/DOWN操作----------------------------------------------------------26 3.2.7故障报警-------------------------------------------------------------------26第四章功能参数菜单4.1功能菜单说明---------------------------------------------------------------27第五章功能参数详细说明5.1P0组基本功能组-----------------------------------------------------------40 5.2P1组起停控制组-----------------------------------------------------------43 5.3P2组电机参数组-----------------------------------------------------------45 5.4P3组矢量控制参数--------------------------------------------------------46 5.5P4组V/F控制参数---------------------------------------------------------46 5.6P5组输入端子组-----------------------------------------------------------47 5.7P6组输出端子组-----------------------------------------------------------50 5.8P7组人机界面组-----------------------------------------------------------52目录75.9P8组增强功能组-----------------------------------------------------------54 5.10P9组PID控制组----------------------------------------------------------56 5.11PA组简易PLC及多段速控制组--------------------------------------59 5.12PB组保护参数组---------------------------------------------------------60 5.13PC组串行通讯组---------------------------------------------------------61 5.14PD组补充功能组---------------------------------------------------------63 5.15PE组厂家功能组---------------------------------------------------------63第六章使用范例6.1面板运行频率---------------------------------------------------------------65 6.2端子控制频率---------------------------------------------------------------65 6.3运行模式控制---------------------------------------------------------------66 6.4多端速控制------------------------------------------------------------------67第七章故障检查与排除7.1故障信息及排除方法------------------------------------------------------69 7.2常见故障及其处理方法---------------------------------------------------71第八章保养和维护8.1日常维护-----------------------------------------------------------------------72 8.2定期维--------------------------------------------------------------------------72 8.3变频器易损件更换-----------------------------------------------------------72 8.4变频器的保修-----------------------------------------------------------------72第九章选配件------------------------------------------------------------------------------73附:键盘底托尺寸-------------------------------------------------------------------74第十章通讯协议10.1协议内容---------------------------------------------------------------------75 10.2应用方式---------------------------------------------------------------------75 10.3总线结构---------------------------------------------------------------------75 10.4协议说明---------------------------------------------------------------------75 10.5通讯帧结构------------------------------------------------------------------75 10.6命令码及通讯数据描述---------------------------------------------------77第一章概要8第一章产品概要本章概要地介绍了KC2000变频器的功能及各部件名称。
