全国“创新杯”机械类说课大赛一等奖作品G90教案设计

《90循环指令》说课稿一、教材分析1、教材内容本节内容是高教版中等职业学校用书《数控车削编程与操作训练》第二章《轴类零件》中的第三节。

在数控加工中，如果毛坯余量较大的零件，须编写很多相同或相似的程序，为了简化程序，缩短编程时间，用一个或几个程序段指定刀具做反复切削动作，令程序简单易懂。

2、教材的地位和作用在数控编程加工过程中，往往要编写很多相同刀具路径的加工程序，如果每一步刀具路径都用G01、G00指令来编写，程序将会变得十分冗长、复杂，而且经常出错，为简化编程，算短时间，提高效率，采用循环指令，将重复的动作用一个程序段来完成相同的动作，将会达到事半功倍的效果。

本节内容是对前两节内容的提高和延伸，同时又为以后学习更复杂循环程序奠定基础。

二、教学目标根据上述教材结构分析，特制定如下教学目标（1）知识目标要求学生熟练掌握G90指令的指令格式，应用方法，学会使用g90指令编写轴类零件的加工程序；特别注意圆锥面与圆柱面的不同编程方法和注意事项。

（2）能力目标培养学生对未来只是探索的能力、自学能力，动手能力以及创新能力。

（3）情感目标采用小组合作式教学模式，培养学生与他人交流，合作的能力，通过分析零件、编写程序，提高学生的逻辑思维能力。

三、重点、难点分析重点：G90固定循环指令的指令格式G90指令格式是将刀具运动的四个步骤：快速进刀（G01）、切削进给（G01）、退刀（G01）、快速返回（G00）用一个指令段完成，所以应特别注意指令端起点、重点位置，避免发生碰刀现象。

难点：锥面切削循环指令编写锥面切削指令比外园切削循环指令多了一个参数R，并且其走刀路径是斜面，特别要注意切削循环第一刀的重点坐标，计算好，不要发生碰到现象，编程时注意循环起点位置的选择。

四、教学方法：1、针对本节可操作性强的特点，这节课安排在数控仿真模拟室中上，便于教师演示和学生操作。

2、授课过程中采用实例讲述、任务驱动的方法来组织教学。

通过实例讲述，将这堂课主要内容给与讲述，在通过为学生设计一个个任务，学生分组合作，逐步完成这节课的教学任务。

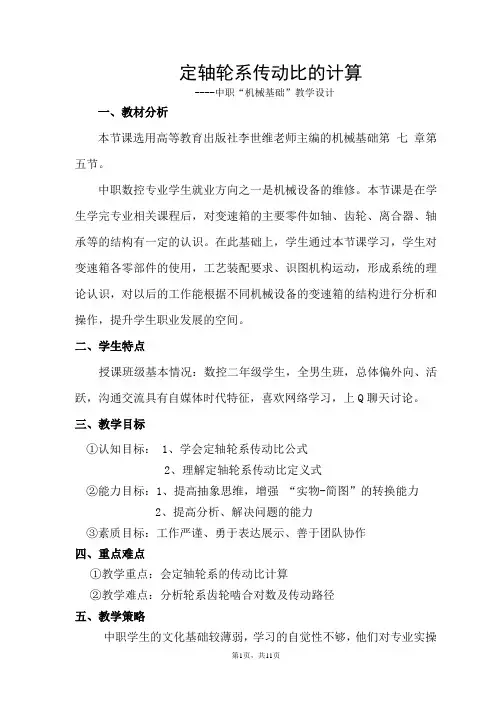

定轴轮系传动比的计算----中职“机械基础”教学设计一、教材分析本节课选用高等教育出版社李世维老师主编的机械基础第七章第五节。

中职数控专业学生就业方向之一是机械设备的维修。

本节课是在学生学完专业相关课程后，对变速箱的主要零件如轴、齿轮、离合器、轴承等的结构有一定的认识。

在此基础上，学生通过本节课学习，学生对变速箱各零部件的使用，工艺装配要求、识图机构运动，形成系统的理论认识，对以后的工作能根据不同机械设备的变速箱的结构进行分析和操作，提升学生职业发展的空间。

二、学生特点授课班级基本情况：数控二年级学生，全男生班，总体偏外向、活跃，沟通交流具有自媒体时代特征，喜欢网络学习，上Q聊天讨论。

三、教学目标①认知目标： 1、学会定轴轮系传动比公式2、理解定轴轮系传动比定义式②能力目标：1、提高抽象思维，增强“实物-简图”的转换能力2、提高分析、解决问题的能力③素质目标：工作严谨、勇于表达展示、善于团队协作四、重点难点①教学重点：会定轴轮系的传动比计算②教学难点：分析轮系齿轮啮合对数及传动路径五、教学策略中职学生的文化基础较薄弱，学习的自觉性不够，他们对专业实操课比较感兴趣，可是对专业理论课，特别是机械基础，由于理论性太强，大多学生的理解能力跟不上，学不了多久觉得学得困难，放弃这门课的学习苗头。

这门课的课堂教学效果不好。

基于以上分析，运用以下教学方法来解决教学中的不足问题①教法：以情景教学激发学习兴趣，任务驱动贯穿过程教学，充分挖掘学生主观能动性，激发学习内驱力，达到巩固理论知识、提升思维能力的教学目标。

②学法：通过调查研究法、小组合作、自主探究，让学生在良好的课堂氛围中发现问题、解决问题、领悟解题的方法，从而增强信心、激发兴趣，享受学习乐趣，提高综合能力。

为了高效实施以上教法、学法，运用信息教学翻转课堂，使用Pro-E 制作视频动画、使专业课的教学生动、形象，Q群与学生0距离沟通，自选微课帮助理解、信息技术使学生积极主动投入到项目研究学习当中，取得好的教学效果。

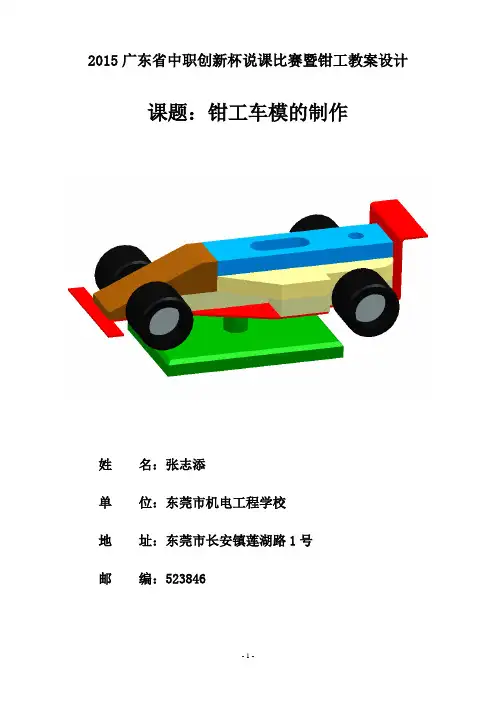

2015广东省中职创新杯说课比赛暨钳工教案设计课题：钳工车模的制作单位：东莞市机电工程学校地址：东莞市长安镇莲湖路1号邮编：523846项目2钳工基本技能操作实训——任务1-5、任务2-3、任务3-3、任务4-2、任务5-3、任务6教材：中等职业教育课程改革国家规划新教材《金属加工与实训——钳工实训》授课班级：2014级模具143班，学生人数：50人一、说教材1．教材的地位和作用：➢教材的作用：本教材体现“教、学、做”三合一的新课改教材，以任务驱动教学，实用性和趣味性较强，对培养学生各方面的能力及素质都很有帮助。

➢教材内容的整合：鉴于本校安排的钳工实训课时较少的实际情况，本次课将书本上《项目2 钳工基本技能操作实训》中的任务1-5、任务2-3、任务3-3、任务4-2、任务5-3、任务6等内容进行优化组合，完成车模的一系列加工操作。

将车模制作作为一个项目进行教学，不仅能调动学生参与的兴趣，更能将所学的知识进行综合的巩固练习。

2．教学重点和难点：➢教学重点：分析确定车模各零件的加工工艺；➢教学难点：车模各零件精度的保证；➢关键点：对零件加工工艺的理解和运用。

3．教学目标：➢技能目标：掌握钳工划线、锯削、锉削等操作的基本操作技能；掌握钳工孔加工设备的使用和孔加工的方法；掌握钳工螺纹加工的基本操作技能。

➢素质目标：培养学生与人沟通的能力；培养学生对知识的探究能力；培养学生自主学习、相互学习的能力。

二、说学情模具143班为模具设计与制造专业一年级学生，这个班的学生有以下特点：➢入学分数较高，思维活跃，动手和领悟能力较强；➢大部分同学喜欢动手操作，但是由于在钳工实训中，没有吃苦耐劳的精神，不够细心，同时也缺乏耐心；➢该班同学属于模具专业一年级的学生，在第一学期实训中学到有一定的钳工基础，但是学生的基本技能还不够扎实。

三、说教法、学法1.教学理念本次课贯彻“以就业为导向”的教学理念，吸收企业管理规程，模拟企业真实环境，实施分组、分层的教学，整个教学过程体现“教、学、做三合一”的职业教育理念。

2012年全国中等职业学校机械类专业课程“创新杯”教师教学设计及说课比赛
授课教案
2012年10月
教师课时授课计划
编号
课题12mm板厚Q235钢V形坡口CO2气体保护对接平焊
课堂类型ISO9606标准理实一体项目教学
本次授课目的与要求4课时
1、能正确安全使用CO2气体保护焊接设备；
2、能进行12mm板厚Q235钢V形坡口CO2气体保护对接平焊操作；
3、为取得EN287-1（ISO9606）135 P BW 1.1 S t10 PA ss nb证书奠定基础。

新课的重点、难点及解决措施
重点：焊接过程中形成缺陷的原因及排除方法
难点：保证打底层焊接质量
解决措施：以工作过程为导向，充分发挥学生的主观能动性，教师通过讨论、讲解、视频演示、操作示范等手段，使学生在讨论、实作中掌握
知识和技能。

教具、挂图及参考书CO2气体保护对接平焊视频、多媒体教学课件、
焊件质量检测设备
教案用纸
学生分成5个小组，选出组长、安全员，并明确职责。

接头处理方法：接头处打磨成斜坡状
调整好打底焊焊接参数后，在焊件右端预焊点左侧约20 mm处坡口一侧引弧，待电弧引燃后迅速右移
课外作业或复习题
回顾总结12mm板厚Q235钢V形坡口CO2气体保护对接平焊操作流程
组长审阅任课教师
年月日2012 年9月8 日
本课小结与改进措施
1、加强师生互动，有效驾驭教学进度，及时了解学生掌握程度，促进学生能力的形成。

2、把学校文化与企业文化有机结合起来，既要保证学生真正掌握技能，又要培养学生良好的职业习惯，提高学生的职业素养。

数控加工技术单一固定循环指令G90尊敬的各位评委老师：大家好！我参赛的科目是《数控加工技术》，参赛的课题是《单一固定循环指令G90》。

下面我将从教材分析、学情分析、教学目标、重点难点、教学方法、教学过程、板书设计、教学反思八个方面做具体的阐述：首先来看教材分析一、教材分析本节内容选自中国劳动社会保障出版社数控加工类专业通用教材《数控加工技术》第二篇第三章第四节。

由于本教材的操作性差，我是根据我们学校的数控机床设备情况及广数系统的编程说明书和操作指南来进行讲解的。

G90指令（是在学生掌握了G01指令并能够熟练编程的基础上学习的，该指令）多用于简化使用G01指令进行粗加工的程序，是属于提高阶段的指令。

同时也是学习数控车削复合循环指令和实际加工的基础。

因此，本次课起到了一个承前启后的作用。

接下来要说的内容是学情分析：二、学情分析《数控加工技术》是数控专业学生的一门重要的专业课，是学生日后从事生产现场技术工作的基础，因此学生都很重视，学习的主动性、积极性都很高。

但总体上存在轻理论重实践的倾向，并且普遍基础知识薄弱，接受新知识的能力较慢。

另外，学生的抽象思维能力，探究能力也有待培养和提高。

根据本次课的内容及学生的实际情况，我确定了如下的教学目标：三、教学目标（1）知识目标：读懂零件图；正确熟练运用G90指令编程；掌握工量具的使用方法；能够对加工质量进行分析。

（2）能力目标：在探究、协作等学习活动中①培养学生读图分析、搜集处理信息的能力②培养学生运用知识、理论联系实际的能力③培养学生语言表达及实际动手能力④提高学生分析问题、解决问题的能力（3）情感态度目标①培养学生手、脑并用的良好学习习惯，养成认真负责的态度和严谨细致的作风。

②培养学生的工程素质，即通过工程实践教学环节，培养学生的责任意识、安全意识、质量意识、群体意识、环保意识、管理意识、创新意识和竞争意识等。

根据本节课的教学目标，我确定以下重点难点：四、教学重点、难点（1）重点：掌握G90指令格式，熟练地应用G90指令进行编程，并能运用它进行生产加工。

外圆切削循环指令—G90教学目标：知识目标：理解外圆切削循环指令G90的功能，格式及循环路线，掌握利用外圆切削循环指令编程。

能力目标：通过分析外圆切削循环指令加工路线的特点，学会运用外圆切削循环指令编程，培养学生的分析能力、想象能力和表达能力，为以后实践操作打下良好的基础。

情感目标：通过本节课的学习，培养学生主动探索、善于发现的创新精神，踏实细致、严谨治学的学习习惯。

教学重点：外圆切削循环指令的格式和使用说明。

教学难点：1、外圆切削循环指令的循环路线2、外圆切削循环指令的编程教学手段：教学课件及多媒体设备教学方法：讲授法、提问法、演示法、练习法；教学课时：1课时教学过程：一、复习旧课1、G00指令的格式及特点？指令格式：G00 X_Z_;控制刀具从当前所在点出发，按照机床所提供的最快移动速度移动到目标点位置。

一般作为空行程运动，既可以单坐标运动，又可以两坐标运动。

2、G01指令的格式及特点？指令格式：G01 X_Z_F_;控制刀具已给定的进给速度从刀具当前点向目标点作直线运动。

一般作为切削加工运动指令，既可单坐标运动，又可两坐标同时插补运动. 设计理念：巩固旧知识，引入新知识。

二、导入若在数控车床中加工如下图零件：要求：(1)、主轴正转，s=500r/min，1号刀。

（2）F=100mm/min(3）加工完毕后，回到点（100,100）处。

(4)若一刀切削量为1mm，则4刀加工结束。

思考：1、试考虑用G01编程的思路!2、用G01编程的缺点？答案: 1、编程：O2010M03 s500 T0101 ;G00 X42 Z2 ;G01 X40 Z-50 F100 ;G00 X42 ；Z2 ;G01 X38 Z-50 ;G00 X42 ;Z2 ;G01 X36 Z-50 ;G00 X42 ;Z2 ;G01 X34 Z-50 ;G00 X42 ;Z2 ;G01 X32 Z-50 ;G00 X100 ;Z100 ;M05 ;M30 ;2、用G01编程的缺点？用G01编程时，需要和G00结合使用。
