第一章_第四节平面图形的尺寸注法和线段分析

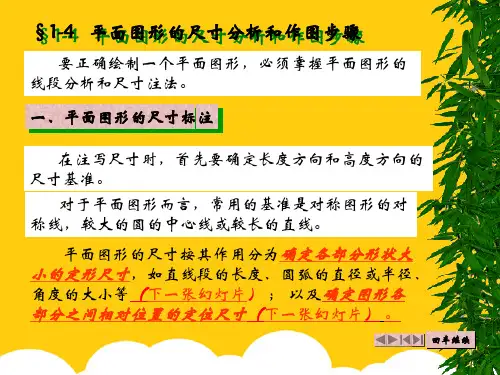

平面图形的尺寸分析和作图方法平面图形的尺寸分析平面图形的线段分析与作图步骤平面图形的尺寸标注平面图形的尺寸分析平面图形上的尺寸按其所起作用可分为定形尺寸和定位尺寸两种。

定形尺寸确定平面图形形状大小的尺寸称定形尺寸，如直线的长度、圆和圆弧的直径和半径、角度的大小等。

平面图形的尺寸分析平面图形上的尺寸按其所起作用可分为定形尺寸和定位尺寸两种。

定位尺寸确定平面图形上点、线段间相对位置的尺寸称定位尺寸。

尺寸基准标注定位尺寸的起点。

铅垂方向尺寸基准水平方向尺寸基准平面图形中常用对称中心线、圆或圆弧的中心线、重要的轮廓线以及图形的底边线作尺寸基准。

平面图形的线段分析平面图形上的线段分为已知线段、中间线段、连接线段。

已知线段根据图上所给尺寸可以直接画出的圆、圆弧或直线。

中间线段除图上所注尺寸外，还需根据一个连接关系才能画出的线段。

连接线段需要依靠与之相邻的两个连接关系才能画出的线段。

平面图形的作图步骤画平面图形时，须先画出所有已知线段，然后画中间线段，最后画连接线段。

平面图形的作图步骤画平面图形时，须先画出所有已知线段，然后画中间线段，最后画连接线段。

平面图形的尺寸标注标注尺寸要求正确、完整、清晰。

正确：是指尺寸注写符合国家标准的相关规定，尺寸数值不能写错和出现矛盾。

完整：尺寸标注完全，不遗漏，不重复。

清晰：是指尺寸的位置要安排在图形的明显处，标注清楚，布局整齐。

平面图形的尺寸标注标注尺寸步骤确定尺寸基准铅垂方向尺寸基准水平方向尺寸基准平面图形的尺寸标注标注尺寸步骤确定尺寸基准分析线段，确定线段性质分别标注已知线段、中间线段、连接线段的尺寸。

小结平面图形的尺寸分析平面图形的线段分析与作图步骤平面图形的尺寸标注。

在平面图形中，有些线段可以根据所给定的尺寸直接画出；而有些线段则需利用线段连接关系，找出潜在的补充条件才能画出。

要处理好这方面的问题，就必须首先对平面图形中各尺寸的作用、各线段的性质，以及它们间的相互关系进行分析，在此基础上才能确定正确的画图步骤及正确、完整地标注尺寸。

现以图1所示的“转动导架”轮廓图为例，介绍平面图形的分析与画法。

图1 平面图形尺寸和线段分析一、平面图形的尺寸分析平面图形的尺寸分析，主要是分析图中尺寸的基准和各尺寸的作用，以确定画图时所需要的尺寸数量，并根据图中所注的尺寸，来确定画图的先后顺序。

（一）尺寸基准标注尺寸的起点称为尺寸基准。

平面图形中有水平和垂直两个方向的尺寸基准。

通常将对称图形的对称线、较大圆的对称中心线及主要轮廓线等作为尺寸基准。

当图形在某个方向上存在多个尺寸基准时，应以一个为主（称为主要基准），其余的则为辅（称为辅助基准）。

如图1中注有R12长圆形的一对称中心线分别为该平面图形水平和垂直方向的尺寸基准（主要基准），也是画图时必须首先画出的一对主要基准线。

（二）尺寸的作用及其分类平面图形中的尺寸，按其作用可分为定位尺寸和定形尺寸两类。

1．定位尺寸用以确定平面图形中各线段（或线框）间相对位置的尺寸，称为定位尺寸。

如图1中的20, 40, 44、15°、45、15等均属定位尺寸。

2．定形尺寸用以确定平面图形中各线段（或线框）形状大小的尺寸，称为定形尽寸，如直线段的长度、圆及圆弧的直径或半径、角度的大小等。

在图1中除上述的定位尺寸外，其余的尺寸均属定形尺寸。

应该说明的是，有时某些尺寸既是定位尺寸，又是定形尺寸（如图1中的两R12圆弧中心距40和图形中左上方的倾斜尺寸44）。

尺寸基准也只有在确定线段间的相对位置时才有意义。

定位尺寸也是图形某一方向尺寸的主要基准与辅助基准间相互联系的尺寸。

二、平面图形的线段分析确定平面图形中任一线段（或线框）一般需要三个条件（两个定位条件，一个定形条件）。

第1章制图的基本知识本章提要本章主要介绍机械制图中所遵守的部分国家标准、常用绘图工具和仪器的使用、尺寸标注的基本规定、平面图形的画法。

1.1 制图国家标准的一般规定图样是工程界语言，为了正确地绘制和阅读机械图样，必须熟悉和掌握机械制图国家标准的一般规定。

国家标准的代号是“GB”，是汉语拼音“GUOJIA BIAOZHUN”的首写字母，简称“国标”，如“GB4457.1—1984”中“GB”代表“国标”，“4457.1”为该标准的批准顺序号，“1984”为1984年颁布实施的。

在机械制图中也应用了一些技术制图的国家标准，如“GB/T17452—1998”，其中的“T”是“推荐性”的意思，为汉语拼音“TUIJIANXIN”的首写字母，“GB/T”代表“推荐性国标”，“17452”为编号，发布的年号为1998年。

1.1.1图纸幅面和格式(GB/T14689—1993)1、图纸幅面和尺寸图纸幅面分为基本幅面和加长幅面,绘制图样时应优先选用表1-1中的基本幅面尺寸。

将A3图纸的短边297增大3倍，其幅面尺寸为420×891；A4×4是将A4图纸的短边210增大4倍，其幅面尺寸为297×841，常用图纸的加长幅面可参阅GB/T14689—1993选取。

2、图框格式无论图样是否装订，在图纸上必须画出图框线，图框线用粗实线绘制，其格式有不留装订边和留有装订边两种，如图1-1(a)为留有装订边的图框格式，1-1(b)为不留装订边的图框格式，其周边尺寸e,a,c按表1-1中的规定选取。

加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定，如A3×3应按A2确定。

3、标题栏在图纸各边长的中点处分别画出对中符号，并在图纸下边对中符号处画一个方向符号。

对中符号用粗实线绘制，线宽不小于1.5mm，长度从纸边开始至深入图框内约5mm，当对中符号在标题栏范围时，则伸入标题栏部分省略不画。
