平面图形的分析

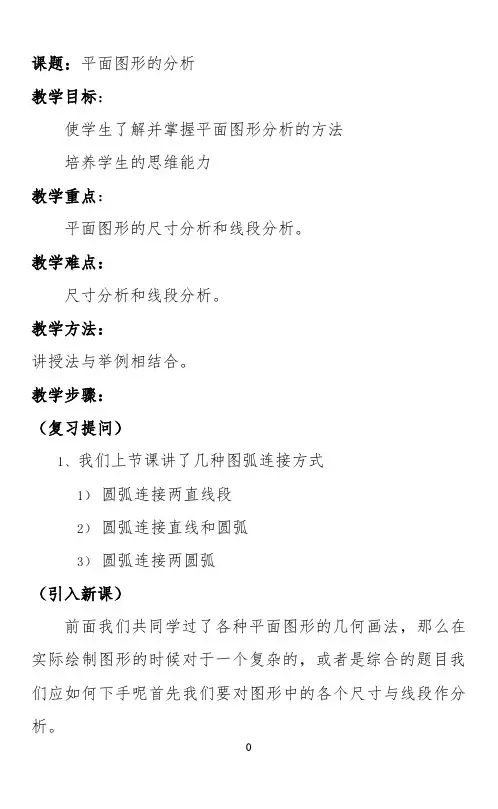

课题：平面图形的分析教学目标：使学生了解并掌握平面图形分析的方法培养学生的思维能力教学重点：平面图形的尺寸分析和线段分析。

教学难点：尺寸分析和线段分析。

教学方法：讲授法与举例相结合。

教学步骤：（复习提问）1、我们上节课讲了几种图弧连接方式1）圆弧连接两直线段2）圆弧连接直线和圆弧3）圆弧连接两圆弧（引入新课）前面我们共同学过了各种平面图形的几何画法，那么在实际绘制图形的时候对于一个复杂的，或者是综合的题目我们应如何下手呢首先我们要对图形中的各个尺寸与线段作分析。

（讲授新课）平面图形的分析一、尺寸分析平面图形中的尺寸，根据尺寸所起的作用不同，分为定形尺寸和定位尺寸两类。

为了确认平面图形中的线段的相对位置，还需要确定尺寸基准。

1、定形尺寸确定图形中各部分几何形状大小的尺寸。

（看图片）如：直线段的长度，倾斜线的角度，圆或圆弧的直径和半径等。

（分析讲解图1-30手柄）2、定位尺寸确定图形中各组成部分之间相对位置的尺寸。

（分析讲解图1-30手柄）注意：分析讲解图中既起定形又起定位作用的尺寸（可以让学生在学习过定形、定位尺寸之后自行找出）。

3、尺寸基准尺寸基准是标注尺寸的起点。

一般平面图形常用的基准有以下几种：（1）对称中心线；（2）主要的垂直或水平轮廓线；（3）较大的圆的中心线，较长的直线等。

二、线段分析平面图形中的线段或（圆弧）按照所给的尺寸齐全与否可以分为三类：已知线段，中间线段和连接线段1、已知线段：凡具有定形尺寸和两个定位尺寸（比如圆心的两个定位尺寸），能直接画出的圆，称为已知线段。

2、中间线段：仅知道圆弧的定形尺寸和和一个定位尺寸，需借助与其一端的已知线段，求出另一定位尺寸，然后才能画出的线段，称为中间线段。

3、连接线段：只有定形尺寸而无定位尺寸，需借助与其两端的线段，求出定位后才能画出的线段，称为连接线段。

（巩固练习）对下图进行尺寸分析和线段分析。

（课堂小结）1、尺寸分析和；1）定形尺寸2）定位尺寸2、线段分析1）已知线段2）中间线段3）连接线段（作业布置）课后作业：1、分析书中图1-31的尺寸与线段。

《线段、射线、直线》教学设计----教育出版社六年级下册教学目标：1、知识与技能目标：在现实情境中理解直线、射线、线段等简单的平面图形，感受图形世界的丰富多彩,了解两点确定一条直线。

2、过程与方法目标：通过探究活动，积累一定的操作活动经验，发展有条理地思考与表达的能力，培养学生归纳、抽象及用语言表达结论的能力3、情感态度与价值观目标:通过创设游戏情景，使学生主动参与，做数学实验，增强学生的数学应用意识，初步培养学生以科学数据为依据分析问题、解决问题的良好习惯。

激情展示，阳光点评，培养学生学习数学的兴趣。

重点：线段、射线、直线联系及表示方法。

难点：两点确定一条直线的理解与应用。

教学过程：一、创设情景，导入新课建筑工人在砌墙的时候，经常在两个墙脚的位置分别插一根木桩，然后在两根木桩之间拉一根直的参照线. 这样做有什么道理？那就用本节课的知识来解决这个问题吧！引入新课.(1)如果随机投掷一枚均匀的骰子，那么掷出的点数一定不超过6吗？二、自主学习，探究新知1、看一看生活中有很多美妙的图形，它们是由一些简单图形构成的。

2、欣赏下列图片，你看到了那些“直的线”？3、归纳总结：下面的图形你认识吗？画一画、量一量、议一议、说一说它们的联系与区别。

4、归纳类型线段射线直线三、合作探究合作探究一1.如图，经过一点O画直线，能画几条？经过两点A、B呢？（以小组为单位，画一画，展示学习成果）2.归纳总结：两点确定一条直线。

3.联系实际，你能说一说现实生活中那些是运用了“两点确定一条直线”的道。

合作探究二：如何表示一条直线1.问题：我们可以怎样表示一条直线？为什么这样表示呢？2.说一说、写一写直线是怎么表示的。

合作探究三：如何表示线段与射线（自主学习）1.根据直线的表示方法来表示线段和射线（特别说明：射线的顶点字母必须写在前面）2.议一议（见PPT）3.做一做（见ppt）4.练一练（见ppt）四、巩固新知：知识点1 直线1．如图，图中的直线可以表示为________或________．2．用一个钉子把一根细木条钉在木板上，用手拨木条，木条能转动，这说明________________________．用两个钉子把细木条钉在木板上，就能固定细木条，这说明________________．知识点2 射线3．生活中我们看到手电筒的光线类似于( )A．点 B．直线C．线段 D．射线4．如图所示，A、B、C是同一直线上的三点，下面说法正确的是( )A．射线AB与射线BA是同一条射线B．射线AB与射线BC是同一条射线C．射线AB与射线AC是同一条射线D．射线BA与射线BC是同一条射线5.如图，能用O、A、B、C中的两个字母表示的不同射线有________条．知识点3 线段6．如图，图中线段共有( )A．3条 B．4条C．5条 D．6条7．如图所示，下列说法正确的是( )A．射线AB B．延长线段ABC．延长线段BA D．反向延长线段BA 五、课堂总结通过本节课的学习，我们掌握了那些知识？六、达标测试8．下列关于作图的语句中正确的是( )A．画直线AB＝10 cmB．画射线OB＝10 cmC．已知A、B、C三点，过这三点画一条直线D．画线段OB＝10 cm9．如图所示，图中射线、线段、直线的条数分别为( )A．5，5，1B．3，3，2C．1，3，2D．8，4，110．如图，经过刨平的木板上的两个点，能弹出一条笔直的墨线，而且只能弹出一条墨线．能解释这一实际应用的数学知识是________________．11．已知平面上四点A、B、C、D，如图：(1)画直线AB，射线CD；(2)画射线AD，连接BC；(3)直线AB与射线CD相交于E；(4)连接AC、BD相交于点F.12．平面内四点，过其中的两点画直线，能画多少条？请画图说明．挑战自我13．如图．(1)试验观察：如果每过两点可以画一条直线，那么：结束语：天赋如同自然花木，要用学习来修剪。

中班数学认识平面形数学在幼儿园阶段的教学中起着重要的作用，通过数学学习，幼儿可以培养观察力、思维能力和逻辑思维能力。

而平面形作为数学的重要概念之一，对于幼儿的认知发展至关重要。

本文将以中班数学认识平面形为主题，通过适当的论述和实例分析，帮助幼儿在平面形的认识上得到进一步的提升。

一、认识平面形的定义和特征平面形是指在一个平面上的闭合图形，常见的平面形有圆形、正方形、长方形、三角形等。

它们有各自的定义和特征。

比如，圆形是由一个圆心和半径确定的一组点组成的，它的特点是任意一点到圆心的距离都相等。

正方形的特征是四条边相等且相互垂直，长方形有两组对边相等且相互平行。

通过学习这些定义和特征，幼儿可以形成对平面形的初步认识。

二、认识平面形的分类和辨识在幼儿园中，教师可以通过分类的方式教授幼儿认识平面形。

比如，可以将圆形、正方形、长方形、三角形等不同的平面形分成不同的组别，让幼儿观察它们的形状和特征，从而培养幼儿的辨识能力。

此外，教师还可以通过实物模型或图片的展示，让幼儿自己触摸、摆弄和比较，进一步巩固他们对平面形的分类和辨识能力。

三、认识平面形的周长和面积除了形状和特征，幼儿还需要认识平面形的周长和面积。

周长是指一个平面形的边长的总和，而面积是指一个平面形所占据的空间大小。

在教学过程中，教师可以引导幼儿通过实际操作来理解周长和面积的概念。

比如，可以让幼儿用规则或尺子量取不同平面形的周长，通过比较和讨论来理解周长的概念。

同样地，可以用实物或面积卡片来展示不同平面形的面积，帮助幼儿进一步认识面积的概念。

四、利用游戏活动提高幼儿对平面形的认识游戏活动在幼儿园教学中是必不可少的一部分，它可以增加幼儿的参与度和兴趣。

在教学中，教师可以设计一些与平面形相关的游戏，如找出教室中的平面形、用积木搭建平面形、绘制平面形的图案等。

通过这些游戏活动，幼儿可以在轻松愉快的氛围中加深对平面形的认识，并培养他们的观察力和动手能力。

总结：中班数学认识平面形是幼儿数学教学中的重要内容，通过认识平面形的定义和特征、分类和辨识、周长和面积以及游戏活动的引导，可以帮助幼儿在数学学习中更好地理解和应用平面形的知识。

平面与立体几何的解析几何方法在数学中，平面几何和立体几何是解析几何的重要分支。

解析几何是运用代数和分析工具来研究几何问题的数学学科。

平面几何研究平面上的图形和性质，立体几何则研究三维空间中的图形和性质。

本文将介绍平面与立体几何中常用的解析几何方法。

一、平面几何中的解析几何方法1. 坐标系和坐标表示在平面几何中，我们通常会使用坐标系来描述平面上的点和图形。

一般来说，平面上的点可以用两个坐标值表示，通常以x轴和y轴为基准。

以直角坐标系为例，任意点P的坐标可以表示为P(x, y)，其中x 表示距离x轴的水平距离，y表示距离y轴的垂直距离。

2. 距离和中点公式解析几何中，我们可以通过坐标计算两点之间的距离，并且可以得到线段的中点坐标。

对于平面上两点P(x1, y1)和Q(x2, y2)，它们之间的距离可以用以下公式表示：d(P, Q) = √((x2 - x1)^2 + (y2 - y1)^2)同样地，线段PQ的中点坐标可以通过以下公式得到：M((x1 + x2)/2, (y1 + y2)/2)3. 直线的斜率和方程在平面几何中，直线是研究的重点之一。

解析几何中，我们可以通过直线上的两个点的坐标来求解直线的斜率。

对于两点P(x1, y1)和Q(x2, y2)所确定的直线，它的斜率可以通过以下公式得出：k = (y2 - y1)/(x2 - x1)另外，在解析几何中，我们还可以通过已知直线上的一点和它的斜率来确定直线的方程。

以点P(x, y)和斜率k为例，直线的方程可以表示为：y - y1 = k(x - x1)二、立体几何中的解析几何方法1. 坐标系和坐标表示与平面几何类似，立体几何中也可以使用坐标系来描述三维空间中的点和图形。

一个常用的坐标系是笛卡尔坐标系，其中三个坐标轴x、y、z相互垂直。

一个点P的坐标可以表示为P(x, y, z)，其中x表示距离x轴的水平距离，y表示距离y轴的水平距离，z表示距离z轴的垂直距离。

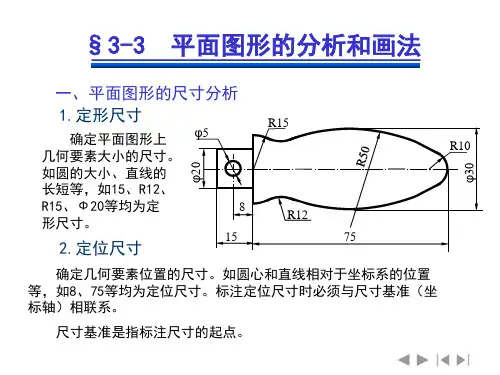

平面图形的尺寸分析和作图方法平面图形的尺寸分析平面图形的线段分析与作图步骤平面图形的尺寸标注平面图形的尺寸分析平面图形上的尺寸按其所起作用可分为定形尺寸和定位尺寸两种。

定形尺寸确定平面图形形状大小的尺寸称定形尺寸，如直线的长度、圆和圆弧的直径和半径、角度的大小等。

平面图形的尺寸分析平面图形上的尺寸按其所起作用可分为定形尺寸和定位尺寸两种。

定位尺寸确定平面图形上点、线段间相对位置的尺寸称定位尺寸。

尺寸基准标注定位尺寸的起点。

铅垂方向尺寸基准水平方向尺寸基准平面图形中常用对称中心线、圆或圆弧的中心线、重要的轮廓线以及图形的底边线作尺寸基准。

平面图形的线段分析平面图形上的线段分为已知线段、中间线段、连接线段。

已知线段根据图上所给尺寸可以直接画出的圆、圆弧或直线。

中间线段除图上所注尺寸外，还需根据一个连接关系才能画出的线段。

连接线段需要依靠与之相邻的两个连接关系才能画出的线段。

平面图形的作图步骤画平面图形时，须先画出所有已知线段，然后画中间线段，最后画连接线段。

平面图形的作图步骤画平面图形时，须先画出所有已知线段，然后画中间线段，最后画连接线段。

平面图形的尺寸标注标注尺寸要求正确、完整、清晰。

正确：是指尺寸注写符合国家标准的相关规定，尺寸数值不能写错和出现矛盾。

完整：尺寸标注完全，不遗漏，不重复。

清晰：是指尺寸的位置要安排在图形的明显处，标注清楚，布局整齐。

平面图形的尺寸标注标注尺寸步骤确定尺寸基准铅垂方向尺寸基准水平方向尺寸基准平面图形的尺寸标注标注尺寸步骤确定尺寸基准分析线段，确定线段性质分别标注已知线段、中间线段、连接线段的尺寸。

小结平面图形的尺寸分析平面图形的线段分析与作图步骤平面图形的尺寸标注。

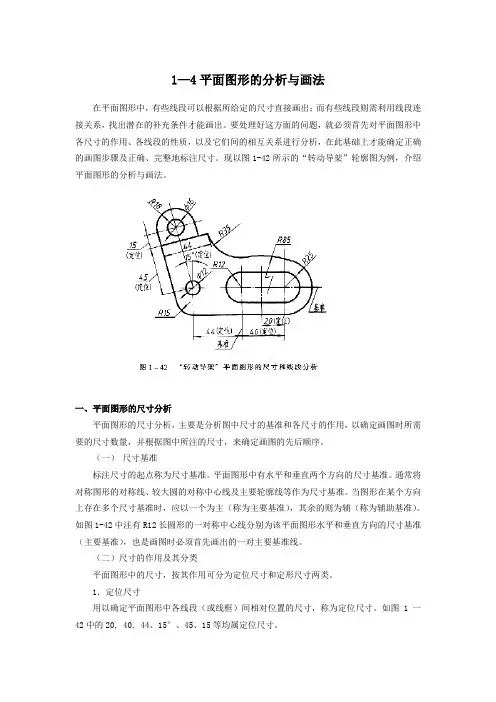

1—4平面图形的分析与画法在平面图形中，有些线段可以根据所给定的尺寸直接画出；而有些线段则需利用线段连接关系，找出潜在的补充条件才能画出。

要处理好这方面的问题，就必须首先对平面图形中各尺寸的作用、各线段的性质，以及它们间的相互关系进行分析，在此基础上才能确定正确的画图步骤及正确、完整地标注尺寸。

现以图1-42所示的“转动导架”轮廓图为例，介绍平面图形的分析与画法。

一、平面图形的尺寸分析平面图形的尺寸分析，主要是分析图中尺寸的基准和各尺寸的作用，以确定画图时所需要的尺寸数量，并根据图中所注的尺寸，来确定画图的先后顺序。

（一）尺寸基准标注尺寸的起点称为尺寸基准。

平面图形中有水平和垂直两个方向的尺寸基准。

通常将对称图形的对称线、较大圆的对称中心线及主要轮廓线等作为尺寸基准。

当图形在某个方向上存在多个尺寸基准时，应以一个为主（称为主要基准），其余的则为辅（称为辅助基准）。

如图1-42中注有R12长圆形的一对称中心线分别为该平面图形水平和垂直方向的尺寸基准（主要基准），也是画图时必须首先画出的一对主要基准线。

（二）尺寸的作用及其分类平面图形中的尺寸，按其作用可分为定位尺寸和定形尺寸两类。

1．定位尺寸用以确定平面图形中各线段（或线框）间相对位置的尺寸，称为定位尺寸。

如图1一42中的20, 40, 44、15°、45、15等均属定位尺寸。

2．定形尺寸用以确定平面图形中各线段（或线框）形状大小的尺寸，称为定形尽寸，如直线段的长度、圆及圆弧的直径或半径、角度的大小等。

在图1—42中除上述的定位尺寸外，其余的尺寸均属定形尺寸。

应该说明的是，有时某些尺寸既是定位尺寸，又是定形尺寸（如图1一42中的两R12圆弧中心距40和图形中左上方的倾斜尺寸44）。

尺寸基准也只有在确定线段间的相对位置时才有意义。

定位尺寸也是图形某一方向尺寸的主要基准与辅助基准间相互联系的尺寸。

二、平面图形的线段分析确定平面图形中任一线段（或线框）一般需要三个条件（两个定位条件，一个定形条件）。

平面图中图形的知识点总结一、点和线1. 点点是平面上的一个具体位置，用大写字母标记，如A、B、C等。

在平面图形中，点用来标识图形的顶点或交点。

2. 线线是由一系列相邻点所确定的直线路径，它没有长度、宽度和厚度，是平面上最基本的图形之一。

根据数量的不同，线可以分为直线、射线和线段。

3. 直线直线是具有无限延伸性的线，由无穷多个点组成，用两点确定一条直线。

4. 射线射线是由起点向一个方向无限延伸的线，用起点和方向确定一条射线。

5. 线段线段是有起点和终点的有限长度的线，用起点和终点确定一条线段。

二、角角是由两条射线共同起点所确定的平面图形，常用大写字母标记，如∠ABC。

角的度量单位为度，圆周角为360度，平角为180度。

1. 角的分类（1）锐角：小于90度的角。

（2）直角：等于90度的角。

（3）钝角：大于90度但小于180度的角。

（4）平角：等于180度的角。

2. 角的性质（1）相对角：相对的两个角互为补角，它们的度数和为90度。

（2）对顶角：两条相交直线之间相对的两对角互为对顶角，它们的度数相等。

三、三角形三角形是平面上由三条边和三个顶点组成的简单闭合图形，是平面图形中的重要种类之一。

根据边长和角度不同，三角形可以分为等边三角形、等腰三角形和一般三角形。

1. 等边三角形等边三角形的三条边和三个角都相等，是一种特殊的等腰三角形。

2. 等腰三角形等腰三角形是两边相等或两角相等的三角形，具有以下性质：等边三角形一定是等腰三角形，但等腰三角形不一定是等边三角形。

3. 直角三角形直角三角形是其中一个角为直角（90度）的三角形，满足毕达哥拉斯定理：直角三角形的斜边的平方等于两直角边平方和。

4. 同位角同位角是两条平行线被一条直线切割而成的一对相对等角，它们的度数相等。

四、四边形四边形是平面上由四条边和四个顶点组成的图形，常见的四边形包括矩形、正方形、菱形、平行四边形等。

1. 矩形矩形是一种边都相交且各个角都为直角的四边形，具有以下性质：对角线相等、相对边相等、对角线互相平分。

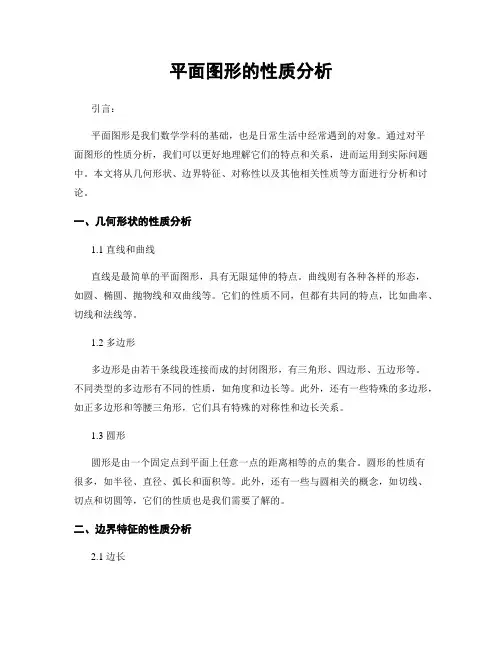

平面图形的性质分析引言：平面图形是我们数学学科的基础，也是日常生活中经常遇到的对象。

通过对平面图形的性质分析，我们可以更好地理解它们的特点和关系，进而运用到实际问题中。

本文将从几何形状、边界特征、对称性以及其他相关性质等方面进行分析和讨论。

一、几何形状的性质分析1.1 直线和曲线直线是最简单的平面图形，具有无限延伸的特点。

曲线则有各种各样的形态，如圆、椭圆、抛物线和双曲线等。

它们的性质不同，但都有共同的特点，比如曲率、切线和法线等。

1.2 多边形多边形是由若干条线段连接而成的封闭图形，有三角形、四边形、五边形等。

不同类型的多边形有不同的性质，如角度和边长等。

此外，还有一些特殊的多边形，如正多边形和等腰三角形，它们具有特殊的对称性和边长关系。

1.3 圆形圆形是由一个固定点到平面上任意一点的距离相等的点的集合。

圆形的性质有很多，如半径、直径、弧长和面积等。

此外，还有一些与圆相关的概念，如切线、切点和切圆等，它们的性质也是我们需要了解的。

二、边界特征的性质分析2.1 边长边长是指多边形的边的长度。

在分析平面图形的性质时，边长是一个重要的指标。

通过比较边长的大小和关系，我们可以判断图形的形状和特征，比如等腰三角形的边长相等、正方形的四边边长相等等。

2.2 周长周长是指多边形的边长之和。

它是一个图形的外部特征，可以用来衡量图形的大小。

通过计算周长，我们可以比较不同图形的大小，进而分析它们的相对关系。

2.3 弧长弧长是指圆形的弧的长度。

在分析圆形的性质时，弧长是一个重要的指标。

通过计算弧长，我们可以比较不同弧的长度，进而分析它们的相对大小和关系。

三、对称性的性质分析3.1 线对称线对称是指图形相对于某条直线对称。

线对称的性质有很多，如对称轴、对称中心和对称图形等。

通过分析线对称的性质，我们可以判断图形的对称性和特征，进而运用到实际问题中。

3.2 点对称点对称是指图形相对于某个点对称。

点对称的性质有很多，如对称中心、对称轴和对称图形等。
