尺寸平面图形

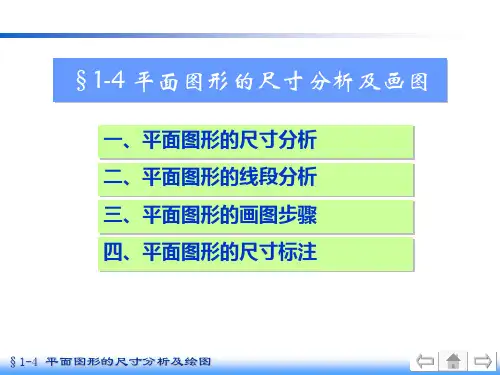

平面图形的尺寸分析和作图方法平面图形的尺寸分析平面图形的线段分析与作图步骤平面图形的尺寸标注平面图形的尺寸分析平面图形上的尺寸按其所起作用可分为定形尺寸和定位尺寸两种。

定形尺寸确定平面图形形状大小的尺寸称定形尺寸，如直线的长度、圆和圆弧的直径和半径、角度的大小等。

平面图形的尺寸分析平面图形上的尺寸按其所起作用可分为定形尺寸和定位尺寸两种。

定位尺寸确定平面图形上点、线段间相对位置的尺寸称定位尺寸。

尺寸基准标注定位尺寸的起点。

铅垂方向尺寸基准水平方向尺寸基准平面图形中常用对称中心线、圆或圆弧的中心线、重要的轮廓线以及图形的底边线作尺寸基准。

平面图形的线段分析平面图形上的线段分为已知线段、中间线段、连接线段。

已知线段根据图上所给尺寸可以直接画出的圆、圆弧或直线。

中间线段除图上所注尺寸外，还需根据一个连接关系才能画出的线段。

连接线段需要依靠与之相邻的两个连接关系才能画出的线段。

平面图形的作图步骤画平面图形时，须先画出所有已知线段，然后画中间线段，最后画连接线段。

平面图形的作图步骤画平面图形时，须先画出所有已知线段，然后画中间线段，最后画连接线段。

平面图形的尺寸标注标注尺寸要求正确、完整、清晰。

正确：是指尺寸注写符合国家标准的相关规定，尺寸数值不能写错和出现矛盾。

完整：尺寸标注完全，不遗漏，不重复。

清晰：是指尺寸的位置要安排在图形的明显处，标注清楚，布局整齐。

平面图形的尺寸标注标注尺寸步骤确定尺寸基准铅垂方向尺寸基准水平方向尺寸基准平面图形的尺寸标注标注尺寸步骤确定尺寸基准分析线段，确定线段性质分别标注已知线段、中间线段、连接线段的尺寸。

小结平面图形的尺寸分析平面图形的线段分析与作图步骤平面图形的尺寸标注。

平面图形的尺寸和画法
尺寸对图形非常重要。

图形中每条线段的形状、长短及相对位置，都由尺寸确定。

图形能否绘出，甚至绘图的顺序，都与尺寸有关。

因此绘制平面图形时，首先应对所要画的平面图形进行分析，以便确定正确的绘图顺序，快速准确的绘图。

1．平面图形的尺寸分析
平面图形的尺寸分析是确定尺寸的基准及尺寸的类型，明确尺寸的作用。

（1）尺寸基准
在图形中标注尺寸时，应首先确定标注的起始点，把标注尺寸的起点称为尺寸基准。

对于平面图形，应有水平（左右）方向和垂直（上下）方向两个方向的基准。

图1-56的水平方向和垂直方向的尺寸基准分别为φ27圆的垂直中心线和水平中心线。

一般平面图形中常把图形的对称线、较长的直线和较大直径的圆的中心线作为尺寸基准。

垂直方向的尺寸基准
水平方向的尺寸基准
1。

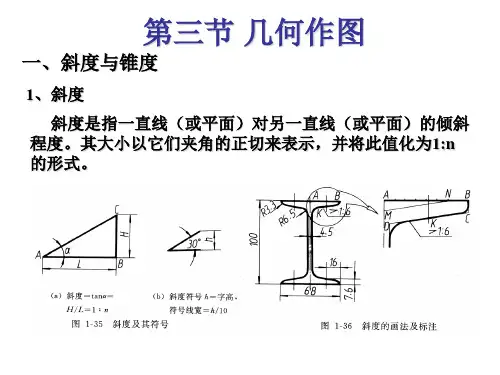

第三章平面图形绘制与尺寸标注第一节常见几何图形的绘制第二节平面图形的绘制第三节平面图形的尺寸标注第一节常见几何图形的绘制平面图形是由各种线段（直线、圆弧）以相交或相切形式组成的封闭几何图形。

它是绘制各种工程图样的基础。

一、常用的绘图及编辑命令常用的绘图及编辑命令是CAD制图中生成图样的基本操作命令。

其命令输入方式及其操作说明如表3-1所示（表中的图标参见下图所示的“绘图”工具栏（a)和“修改”工具栏(b)）。

(a)(b)常用的绘图及编辑命令表3-1常用的绘图及编辑命令命令输入说明图例图标菜单：单击下拉菜单：“绘图”→“直线”键盘输入：LINE 画直线段命令。

用于绘制直线段、折线或线框命令提示：指定第一点:输入起点指定下一点或[放弃（U）]:输入下一点……：（连续输入各点）指定下一点或[闭合（C）/放弃（U）]:C或空响应（画封闭线框或结束命令）图标菜单：单击下拉菜单：“绘图”→“圆”键盘输入：CIRCLE 画圆命令。

可采用圆心与半径、圆心与直径、三点、两点、连接圆半径等方式画圆命令提示：⒈圆心、半径方式画圆画圆命令指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：指定圆心指定圆的半径或[直径(D)]<7.1>：7（输入半径值或键入D后再输入直径值，并结束命令）；⒉三点方式画圆指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：3P指定圆上的第一个点：指定点指定圆上的第二个点：指定点指定圆上的第三个点：指定点，并结束命令；⒊连接圆半径方式画圆指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：T指定对象与圆的第一个切点:选择第一个相切对象（拾取点的输入自动调用延迟切点捕捉，即光标靶移至切点附近时，切点捕捉标记右下方出现“…”）指定对象与圆的第二个切点:选择第二个相切对象指定圆的半径<40.0>: 6画圆弧命令图标菜单： 单击 下拉菜单： “绘图”→“圆弧” 键盘输入：ARC 画圆弧命令。
