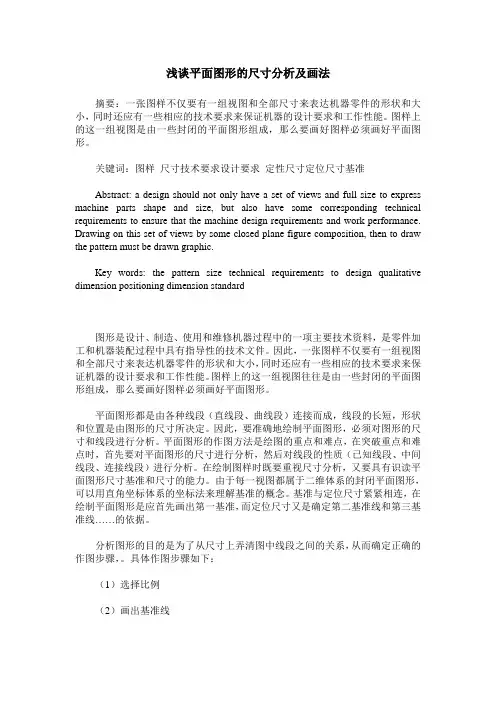

浅谈平面图形的尺寸分析及画法摘要：一张图样不仅要有一组视图和全部尺寸来表达机器零件的形状和大小，同时还应有一些相应的技术要求来保证机器的设计要求和工作性能。

图样上的这一组视图是由一些封闭的平面图形组成，那么要画好图样必须画好平面图形。

关键词：图样尺寸技术要求设计要求定性尺寸定位尺寸基准Abstract: a design should not only have a set of views and full size to express machine parts shape and size, but also have some corresponding technical requirements to ensure that the machine design requirements and work performance. Drawing on this set of views by some closed plane figure composition, then to draw the pattern must be drawn graphic.Key words: the pattern size technical requirements to design qualitative dimension positioning dimension standard图形是设计、制造、使用和维修机器过程中的一项主要技术资料，是零件加工和机器装配过程中具有指导性的技术文件。

因此，一张图样不仅要有一组视图和全部尺寸来表达机器零件的形状和大小，同时还应有一些相应的技术要求来保证机器的设计要求和工作性能。

图样上的这一组视图往往是由一些封闭的平面图形组成，那么要画好图样必须画好平面图形。

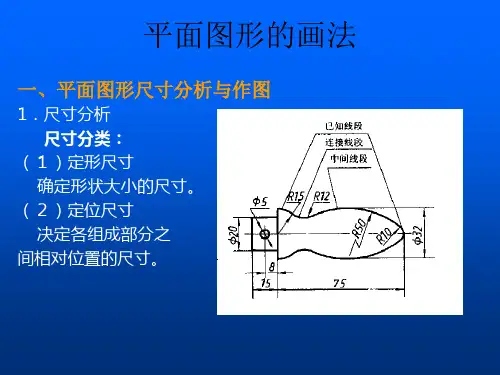

平面图形都是由各种线段（直线段、曲线段）连接而成，线段的长短，形状和位置是由图形的尺寸所决定。

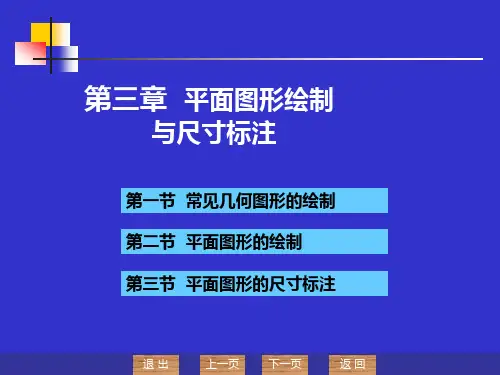

第三章平面图形绘制与尺寸标注第一节常见几何图形的绘制第二节平面图形的绘制第三节平面图形的尺寸标注第一节常见几何图形的绘制平面图形是由各种线段（直线、圆弧）以相交或相切形式组成的封闭几何图形。

它是绘制各种工程图样的基础。

一、常用的绘图及编辑命令常用的绘图及编辑命令是CAD制图中生成图样的基本操作命令。

其命令输入方式及其操作说明如表3-1所示（表中的图标参见下图所示的“绘图”工具栏（a)和“修改”工具栏(b)）。

(a)(b)常用的绘图及编辑命令表3-1常用的绘图及编辑命令命令输入说明图例图标菜单：单击下拉菜单：“绘图”→“直线”键盘输入：LINE 画直线段命令。

用于绘制直线段、折线或线框命令提示：指定第一点:输入起点指定下一点或[放弃（U）]:输入下一点……：（连续输入各点）指定下一点或[闭合（C）/放弃（U）]:C或空响应（画封闭线框或结束命令）图标菜单：单击下拉菜单：“绘图”→“圆”键盘输入：CIRCLE 画圆命令。
