实训一：双绞线网络线缆的制作

一、实训目的1. 熟悉双绞线的制作流程和标准。

2. 掌握双绞线水晶头连接技巧。

3. 学会使用测线仪检测双绞线质量。

4. 提高动手能力和解决实际问题的能力。

二、实训时间2023年X月X日三、实训地点计算机网络实验室四、实训内容1. 双绞线的制作。

2. 水晶头的连接。

3. 双绞线的测试。

五、实训步骤1. 双绞线制作- 准备材料：双绞线、水晶头、压线钳、斜口钳、剥线钳。

- 剥去双绞线外皮，露出4对8根导线。

- 按照EIA/TIA568A标准或EIA/TIA568B标准排列导线：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

- 使用斜口钳将每根导线剪至约14mm长度，确保8根导线齐平。

- 将导线依次插入水晶头的引脚内，按照白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列。

- 使用压线钳将水晶头压紧，确保所有针脚都正确插入。

2. 水晶头的连接- 将制作好的双绞线一端插入水晶头，另一端插入RJ45接口。

- 确保连接牢固，没有松动。

3. 双绞线的测试- 使用测线仪连接双绞线两端。

- 选择测试模式，开始测试。

- 测线仪会显示双绞线的连通性和信号质量。

- 根据测试结果判断双绞线是否合格。

六、实训结果与分析1. 制作的双绞线在测试中均通过了连通性测试，说明制作工艺符合标准。

2. 在信号质量测试中，大部分双绞线表现良好，但部分双绞线存在信号衰减问题，可能是由于导线质量或制作工艺不当导致。

3. 通过本次实训，掌握了双绞线的制作流程和标准，提高了动手能力和解决实际问题的能力。

七、实训总结1. 双绞线制作是计算机网络中常见的操作，掌握双绞线制作技巧对于网络维护和安装具有重要意义。

2. 制作双绞线时，要严格按照标准操作，确保导线排列整齐，连接牢固。

3. 使用测线仪可以快速检测双绞线质量，提高工作效率。

八、改进措施1. 提高对双绞线质量的要求，选择优质导线和水晶头。

2. 优化制作工艺，确保导线排列整齐，连接牢固。

3. 加强对双绞线制作流程和标准的培训，提高操作人员的技能水平。

双绞线制作实训报告
双绞线制作实训报告
一、实训过程
1、材料准备
1.1、准备双绞线。

首先，准备需要使用的双绞线，根据线缆长度以及需要接头的数量去选择适当的双绞线。

1.2、准备热风枪、剥线钳以及其他工具。

然后，准备好热风枪、剥线钳以及其他必要的工具，这些工具在制作双绞线时非常重要。

2、热风枪焊接线头
开始热风枪焊接线头之前，先将双绞线剥开，并将剥开的钢丝用剥线钳分离出来，然后用热风枪对线头进行焊接，接头要牢固，不能有漏线的情况，焊接完成后再用热风枪对线头进行保护处理。

3、拧固螺母
焊接完成后，拧固螺母，确保螺母牢固地固定在接头上，避免接头被松动。

4、插入保护套
最后，将保护套插入双绞线接头，确保接头处的正确性，并防止阻碍接头两端的线缆。

二、实训结果
实训完成之后，我们观察发现，双绞线接头的连接牢固，没有漏
接的情况，接头的外观完美，保护套插入正确，充分保护接头周围的线缆。

三、总结
通过双绞线制作实训，加深了对双绞线焊接、接头拧固、保护套的插入的理解和技能，进一步提升了自身专业技能。

一、实训背景随着信息技术的飞速发展，网络通信技术在各个领域都得到了广泛的应用。

双绞线作为网络通信的重要传输介质，其制作质量直接影响到网络的稳定性和传输速率。

为了提高同学们的动手实践能力，加深对双绞线制作工艺的理解，本次实训安排了双绞线制作的相关内容。

二、实训目的1. 掌握双绞线的基本制作工艺和步骤；2. 熟悉双绞线测试方法，确保制作质量；3. 培养同学们的团队协作精神和动手实践能力。

三、实训内容1. 双绞线制作材料：RJ-45水晶头、双绞线、剥线钳、压线钳、测线仪等；2. 双绞线制作标准：遵循EIA/TIA568A（或EIA/TIA568B）标准；3. 双绞线制作步骤：a. 剥线：用剥线钳将双绞线外皮剥去约2cm；b. 分线：将8根导线分开，按照EIA/TIA568A（或EIA/TIA568B）标准排列；c. 插线：将导线依次插入水晶头内，注意顺序；d. 压线：用压线钳将水晶头压紧，确保导线与水晶头接触良好；e. 测试：用测线仪测试双绞线，确保制作质量。

四、实训过程1. 小组讨论：将同学们分成若干小组，讨论双绞线制作的相关知识，包括制作标准、步骤等；2. 实操训练：按照实训内容，进行双绞线制作实操训练，每个小组分别完成一条双绞线；3. 质量检查：完成制作后，小组之间互相检查，确保制作质量；4. 教师点评：教师对同学们的实训过程进行点评，指出优点和不足，提出改进建议。

五、实训总结1. 通过本次实训，同学们掌握了双绞线的基本制作工艺和步骤，提高了动手实践能力；2. 同学们在实训过程中表现出了良好的团队协作精神，共同完成了实训任务；3. 实训过程中，同学们发现了一些问题，如剥线时用力过猛导致导线断裂、压线时未压紧等，通过教师的指导和同学们的互相帮助，这些问题得到了解决；4. 通过本次实训，同学们对双绞线制作有了更深入的了解，为今后从事网络通信相关工作打下了基础。

六、实训体会1. 双绞线制作看似简单，实则涉及多个环节，需要细心操作；2. 在实训过程中，遇到问题时要积极寻求解决办法，培养解决问题的能力；3. 团队协作精神在实训过程中至关重要，要学会与他人沟通、合作；4. 理论与实践相结合，才能真正掌握双绞线制作技能。

实验一双绞线制作实验报告实验目的：了解双绞线的制作方法以及对于网络传输的影响。

实验材料：扁平线、尼龙线、绞线工具、量子线、网线插头。

实验过程：将扁平线和尼龙线两根，绞制成一双绞线。

具体步骤如下：1. 将扁平线和尼龙线分别剥皮，露出里面的电芯。

2. 将两根电芯并在一起，然后将它们缠绕在一起，缠绕的时候要先从中间开始，然后缠到两头，这样才能保证电芯并排排列。

同时要注意两线不能发生交错。

3. 缠绕完成后，用手轻轻推成一根。

4. 使用量子线，对为绞线的每对电芯分别涂上一层保护剂，这样可以防止电芯之间的干扰，提高电线的传输效率。

5. 使用绞线工具将绞好的线头用半开放式的绞线钳夹住，然后顺时针旋转2-3圈，拧紧固定电芯。

6. 最后，在绞好的线头两端各接一个网线插头，完成制作。

实验结果：在测试过程中，发现制作成的双绞线传输效率明显提高，传输速度更加稳定。

双绞线的制作方法，从根本上减少了干扰的影响。

此外，绞线还可以提高电线的强度和耐用性，延长电线的使用寿命。

双绞线制作方法简单，只需要将两根线并排缠绕即可。

通过绞线，可以减少干扰、提高传输效率，同时还可以增加电线的强度和耐用性。

我们利用网线插头，将绞好的线头接好，可以用于网络传输和通讯等方面。

注意事项：1. 在制作过程中，要保持电芯的整齐，不能交错或打结。

2. 在涂保护剂的时候，要均匀涂抹，不能太厚或太薄，以保证电芯之间能够充分绝缘。

3. 用绞线工具夹住线头时，不能夹的太紧，以免损坏电芯。

4. 确保网线插头的焊接质量，以免引起电线的短路或断路现象。

实验1双绞线的制作（合集五篇）第一篇：实验1 双绞线的制作实验双绞线的制作一、实验目标：1、通过RJ－45水晶头制作网络连接线，进一步理解EIA/TIA-568-B（简称T568B）规范标准；2、熟练掌握网络连接线的制作方法。

二、实验要求1、实训环境： RJ－45头2个、双绞线1.2米；RJ－45压线钳若干把、测试仪一套。

2、实训重点：按推荐T568B规范标准制作；摸索并掌握双绞线理序、整理的要领，尽可能总结出技巧；用测试仪测试导通情况并记录，完成实验报告，总结成败经验。

三、实验基础知识1、EIA/TIA-568-B标准EIA/TIA-568-B简称T568B。

其双绞线的排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕。

依次插入RJ－45头的1~8号线槽中。

参见图8-1图8-1 如果双绞线的两端均采用同一标准（如T568B），则称这根双绞线为：直连线式。

这是一种用得最多的联接方式，能用于异种网络设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。

通常平接双绞线的两端均采用T568B联接标准。

如果双绞线的两端采用不同的联接标准（如一端用T568A，另一端用T568B），则称这根双绞线为：跨接线式或交叉线。

能用于同种类型设备联接，如计算机与计算机的直联、集线器与集线器的级联。

如果有些集线器（或交换机）本身带有“级联端口”，当用某一集线器的“普通端口”与另一集线器的“级联端口”相联时，因“级联端口”内部已经做了“跳接”处理，这时只能用“直连线式”双绞线来完成其联接。

同一局域网内部，连接到各工作站的双绞线应使用同一规范标准制作（T568A或T568B，推荐使用T568B标准），否则可能导致局域网工作不正常。

值得注意。

2、双绞线理序、整理技巧双绞线的四对八根导线是有序排列的，对于100M及以上的网络传输速率，每一根线都有定义（即各有分工），八种颜色的线如何实现快速排序并对应到RJ－45水晶头的导线槽内，不难总结出技巧：第一步：将四对双绞线初排序，如果以深颜色的四根线为参照对象，在手中从左到右可排成：橙，兰，绿，棕；第二步：拧开每一股双绞线，浅色线排在左，深色线排在右，深色、浅色线交叉排列；第三步：跳线：将白兰和白绿两根线对调位置，对照T568B标准，发现线序已是：白橙，橙，白绿，兰，白兰，绿，白棕，棕；第四步：理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。

实验一双绞线线缆的制作一、实验目的了解双绞线的特性与应用场合，掌握双绞线的制作方法。

掌握TCP/IP的设置方法。

二、实验环境6-605微机室，所用机子能上互联网。

RJ－45头若干、双绞线若干米、RJ－45压线钳一把、测试仪一套。

三、相关理论实验使用双绞线是5类线。

由8根线组成，颜色分别为：【橙白，橙】，【绿白，绿】，【蓝白，蓝】，【棕白，棕】（2）RJ-45连接器和双绞线线序RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

工程中使用比较多的是 T568B 打线方法，线序如下：直通线：（机器与集线器连）1 2 3 4 5 6 7 8A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

交叉线：（机器直连、集线器普通端口级联）1 2 3 4 5 6 7 8A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

四、实验内容1．一般直通双绞线的制作2．测试一般直通双绞线的导通性3. 设置TCP/IP五、实验步骤5.1、制作双绞线1．仔细阅读实验文档，决定实验环境中需要制作的网线的类型和需要使用的线序。

2．按以下步骤制作网线（1人制作一根网线）：（1）抽出一小段线，然后先把外皮剥除一段（2）将双绞线反向缠绕开（3）根据标准排线（注意这里非常重要）（4）铰齐线头（注意线头长度）（5）插入插头（6）用打线钳夹紧（7）用同样方法制作另一端3．使用测试仪测试连接逻辑正确与否，断路导致无法通信，短路可能损坏网卡或集线器。

5.2、TCP/IP设置方法1．win2000及winXP系统：先进入控制面板，再进入“网络连接”（或“网络与拨号连接”）窗口，单击“本地连接”右键，选择“属性”，进入设置窗口。

（或者右键单击桌面“网上邻居”属性，再单击“本地连接”右键，选择“属性”，进入设置窗口。

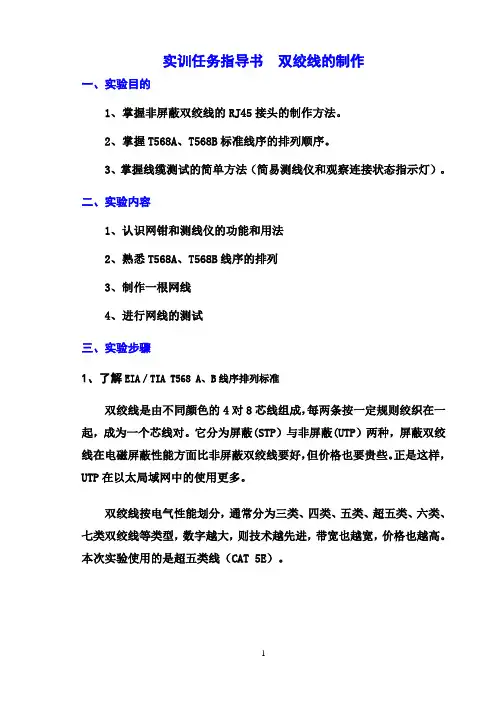

实训任务指导书双绞线的制作一、实验目的1、掌握非屏蔽双绞线的RJ45接头的制作方法。

2、掌握T568A、T568B标准线序的排列顺序。

3、掌握线缆测试的简单方法（简易测线仪和观察连接状态指示灯）。

二、实验内容1、认识网钳和测线仪的功能和用法2、熟悉T568A、T568B线序的排列3、制作一根网线4、进行网线的测试三、实验步骤1、了解EIA／TIA T568 A、B线序排列标准双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。

它分为屏蔽(STP）与非屏蔽(UTP）两种，屏蔽双绞线在电磁屏蔽性能方面比非屏蔽双绞线要好，但价格也要贵些。

正是这样，UTP在以太局域网中的使用更多。

双绞线按电气性能划分，通常分为三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，则技术越先进，带宽也越宽，价格也越高。

本次实验使用的是超五类线（CAT 5E）。

1 2 3 4 5 6 7 8T568A 白绿绿白橙蓝白蓝橙白棕棕T568B 白橙橙白绿蓝白蓝绿白棕棕10M/100M以太网使用使用使用未用未用使用未用未用1000M以太网使用使用使用使用使用使用使用使用在10M/100M以太网中8芯只使用4芯，在1000M以太网中8芯全部使用。

2、制作网线(1) 剪下一段长度的电缆(2) 用网钳在双绞线的一端剥去约2cm护套。

(3) 紧紧地拿好4对绞好而且护套已经被拨去的网线，将各对线缆拆开一小段，以T568B线序将网线编组，即白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，并将线弄平直。

(4) 维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐，保证不绞合电缆的长度最大为1.2cm。

(5) 取RJ-45接口水晶头一只，尖头（小翅膀）朝向地面，轻轻将网线滑进水晶头，最后用力推线缆，使线缆抵住水晶头顶部，在水晶头的顶端可以看见网线的铜质线芯。

(6) 再将RJ-45头塞到网钳里，用力按下手柄，听到一声清脆的咔嚓声，一个接头就做好了。

可编辑修改精选全文完整版实验报告（实验1）实验人：学号：日期：院（系）：计算机与信息科学学院专业（班级）：实验题目：实验一：双绞线的制作一. 实验目的1、掌握双绞线的制作方法和制作工艺；2、掌握双绞线的接线标准T568A、T568B；3、掌握双绞线的检测方法，了解常见的连接方式；4、认识常见的网络设备外观，基本构造；5、了解小型局域网的组建方式。

6、掌握TCP/IP协议的设置方法。

二. 实验环境（工具）1、常见的网络互联设备：网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等；2、制线工具：压线钳、测线仪、双绞线、RJ-45头等；3、Windows2000操作系统的计算机多台。

三. 实验步骤1、双绞线的制作：1.1根据需要，取相应长度（≦100M）双绞线一根，用压线钳剥去15-20mm 的外皮，如图1所示：图1 将双绞线剥去15-20mm 的外皮在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，影响线路的质量。

1.2按照T568B标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠；图2 按T568B标准理线通常双绞线的制作有二种接线标准，即EIA/TIA布线标准中规定的T568A和T568B标准。

其中，T568B标准是100M局域网中常用的接线方式。

T568B标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿褐白褐表1-1-2 T568B标准T568A标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙褐白褐表1-1-3 T568A标准1.3 把线缆依次排列好并理顺压直之后，应该细心检查一遍，确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。

双绞线制作及网络配置一、实验要求1.能够自己独立完成双绞线的制作2.学习网络配置的方法, 能够完成计算机直接连接通信和通过交换机连接通信。

二、实验过程1.双绞线的制作（1）双绞线也叫双扭线, 有两部分构成: 网线和水晶头。

（2）剥-----用工具从网线端头五厘米处剥掉表层的橡胶外皮。

排-----将暴露在外面的八根电路线按照顺序排列好, 并把线压平摆其。

我们采用的是EIA/TIA568B的标准, 所以排列的顺序为: 1.橙白 2.橙 3.绿白 4.蓝 5.蓝白 6.绿 7.棕白 8.棕如果采用A标准则是把1和3,2和6交换位置即可。

（3）插----通过和水晶头比较后, 确定彩色线的长度, 用工具剪齐, 把水晶头带卡的一边向着手心, 把线插入水晶头里面, 确定线全部插入。

且灰色橡胶外皮有部分在水晶头内。

压线---用压线的工具把水晶头放入其中, 然后用力压, 与此同时用手将彩线慢慢的往里推, 保证线全部进入水晶头里面。

使彩线与水晶头上的金属片接触完好。

测----将做好的双绞线插入测量的工具中, 便可观察出制作是否成功。

而且可以知道那根线是工作的, 通过检测可以检查问题并及时改正。

实验完成后将实验用具交还至老师处, 收拾好实验桌。

2.网络配置（1）集线器用于物理层的连接通信, 而交换机用于数据链路层的连接通信（2）计算机直接通过集线器连接通信1.先以C类内部地址配置计算机四台电脑的IP地址分别设为192.168.1.2 192.168.1.3 192.168.1.4192.168.1.5 （本机）2.通过网线直接通过集线器连接两台计算机（能Ping通）打开命令指示符输入Ping 192.168.1.4 按下ENTER 会出现如下结果: 打开IRIS 软件运行, 得到如下结果（2）通过交换机连接通信1.通过交换机将两台计算机连接组成LAN （能相互Ping通）打开命令指示符, 输入Ping 192.168.1.4 按下ENTER 会出现如下结果:将组建的LAN连接到出口交换机 , 打开IRIS 软件运行, 得到如下结果集线器和交换机的区别: 比如有a b c d 四台机子,用集线器连起来,它们在互相通信的时候,比如a要把数据传给b,但同时c也要传给d,它们是不能同时进行的,也就是说a传给b数据的时候,c不能传数据给d.而交换机可以让它们同时进行.。

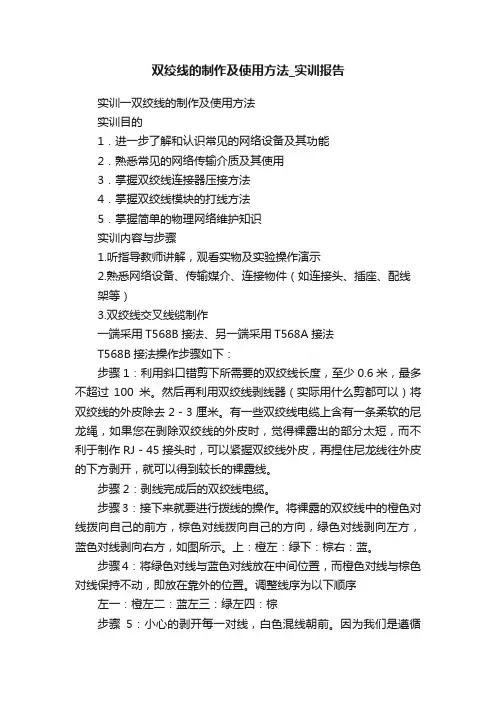

双绞线的制作及使用方法_实训报告实训一双绞线的制作及使用方法实训目的1．进一步了解和认识常见的网络设备及其功能2．熟悉常见的网络传输介质及其使用3．掌握双绞线连接器压接方法4．掌握双绞线模块的打线方法5．掌握简单的物理网络维护知识实训内容与步骤1.听指导教师讲解，观看实物及实验操作演示2.熟悉网络设备、传输媒介、连接物件（如连接头、插座、配线架等）3.双绞线交叉线缆制作一端采用T568B接法、另一端采用T568A接法T568B接法操作步骤如下：步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过100米。

然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

步骤2：剥线完成后的双绞线电缆。

步骤3：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。

上：橙左：绿下：棕右：蓝。

步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。

调整线序为以下顺序左一：橙左二：蓝左三：绿左四：棕步骤5：小心的剥开每一对线，白色混线朝前。

因为我们是遵循EIA ／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的。

需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕常见的错误接法是将绿色线放到第4只脚的位置。

应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT 网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对线。

（见标准EIA／TIA 568B）左起：白橙／橙／白。
