实验二 网络线缆制作

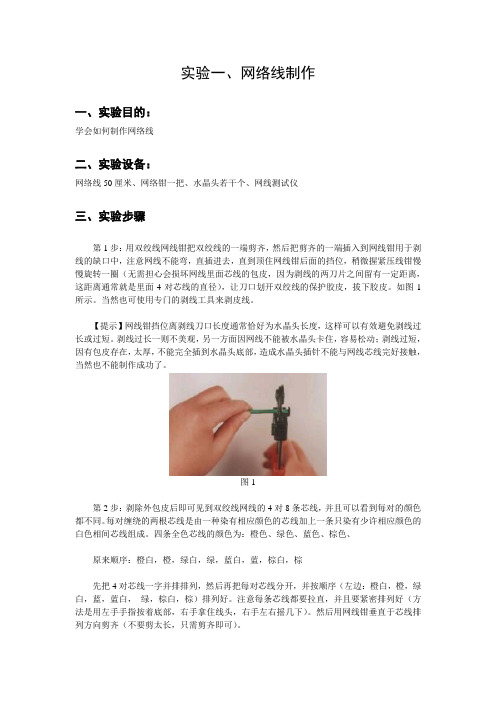

实验一、网络线制作一、实验目的：学会如何制作网络线二、实验设备：网络线50厘米、网络钳一把、水晶头若干个、网线测试仪三、实验步骤第1步：用双绞线网线钳把双绞线的一端剪齐，然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

如图1所示。

当然也可使用专门的剥线工具来剥皮线。

【提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

图1第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

四条全色芯线的颜色为：橙色、绿色、蓝色、棕色、原来顺序：橙白，橙，绿白，绿，蓝白，蓝，棕白，棕先把4对芯线一字并排排列，然后再把每对芯线分开，并按顺序（左边：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕）排列好。

注意每条芯线都要拉直，并且要紧密排列好（方法是用左手手指按着底部，右手拿住线头，右手左右摇几下）。

然后用网线钳垂直于芯线排列方向剪齐（不要剪太长，只需剪齐即可）。

第3步：左手水平握住水晶头（塑料扣的一面朝下，铜接点朝上，开口朝右），然后把剪齐、紧密排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲（因为水晶头是透明的，所以可以从水晶头有卡位的一面可以清楚地看到每条芯线所插入的位置，注意必须是铜接头朝上，网线面对自己，水晶头的左边就是白橙）。

第4步：确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中，如图2所示。

网线制作实验报告本文将分享我进行的网线制作实验报告。

在这个信息化时代，无论是在家庭网络、企业网路还是服务器数据中心等领域，网线在我们的生活和工作中都扮演着至关重要的角色。

因此，学习网线制作的技能是非常有必要的。

实验目的：1. 了解网线制作过程和原理。

2. 学会制作网线。

实验材料：1. RJ45连接器2. Cat5e网线3. 网线钳4. 网络测试仪实验步骤：1. 打开网线钳，将网线插入钳子的上部，确保多股网线的顺序与直插式模块内的排列一致，线头留出一定长度，约为1.5cm-2cm。

2. 用钳子将多股网线制成水平状，去掉其中多余的部分，使线的长度适中。

3. 按照568B的标准依次剥下线缆的保护套，剥出不同颜色的线。

4. 在进入RJ45型终端前，要检查线序是否标准，无误后方可进入接头。

5. 按照568B线序，将不同颜色的线插入RJ45型终端。

此时要注意，线头需要插入至连接器底部，插不进去的线头需要重新制作。

6. 将制作好的网线两端插入不同的电脑上测试联通性，通过电脑上的网络测试仪来进行测试。

7. 在测试数据的过程中，若出现连线问题，需要反复检查各项操作，直到出现绿色互联提示方可停止测试。

实验结果：通过本次实验，我成功制作出了一条可以正常连接的网线。

同时，我也在实践中掌握了一定的制作技巧和注意事项，对网线制作有了更深入的了解。

总结：本次实验让我了解到网线的制作原理和组成结构，让我了解到一条网线可以承载的传输速度和数据量。

同时，也让我学会了如何用RJ45连接器制作网线，并通过网络测试仪反复检查联通性，保证网线质量。

这项技能能够对我未来的学习和工作产生积极影响。

我相信，通过不断学习和实践，我可以不断提高网线制作的技能水平。

实验二网线制作及搭建简单局域网一、实验目的和要求•了解常用网线的种类•掌握在各种应用环境下非屏蔽双绞线制作网线的方法及连接方法•掌握网线连通性测试方法•掌握小型局域网的搭建方法二、实验设备压线钳一把、测线仪一个、双绞线若干段、RJ-45水晶头若干、交换机一台三、实验内容网线制作，截取适当长度的两段非屏蔽双绞线，分别与两只RJ45头连接成直通线或反转线，然后用网络测试仪测试其连通性。

利用交换机和所制作的网线，搭建简单的局域网。

四、背景知识网线常用的有：双绞线、同轴电缆、光纤等。

我们平时说的用于局域网的网线就是双绞线，是布线工程中最常用的一种传输介质。

双绞线是由相互按一定扭矩绞合在一起的类似于电话线的传输媒体，每根线外边包裹绝缘层并使用色标进行标记。

双绞线一般由两根22~26号绝缘铜导线相互缠绕而成。

进行缠绕的原理是如果将两根绝缘的铜导线按一定密度互相绞在一起，则可降低信号干扰的程序，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆（如下图）。

目前，双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。

在实验中我们使用的是非屏蔽双绞线，它由四对不同颜色的铜导线，即8芯线组成，每两条按一定规则绞在一起。

RJ45水晶头是安装在双绞线的两端，然后插在网卡、集线器或交换机的RJ45接口上。

图2-1双绞线在EIA/TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

UTP网线由一定长度的双绞线和RJ45水晶头组成。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ45水晶接头前端有8个凹槽，简称“SE”（Position，位置）。

凹槽内的金属触点共有8个，简称“8C”（Contact,触点），因此业界对此有“8P8C”的别称。

网线的制作实验报告1.引言现代社会离不开网络，而网络的基础就是网线。

网线在信息传输中起到了重要的作用。

本报告旨在介绍网线的制作实验，通过实验了解网线的原理和制作技巧。

2.实验前准备2.1 实验材料本实验所使用的材料有：网线连接器、网线钳、电缆剥皮器、网线测试仪、网线扳手、彩色电工胶布等。

2.2 实验步骤依次准备好各种材料，并确保实验室的工作区域整洁有序。

将电缆剥皮器调整至合适的长度，以确保剥去电缆外皮时不会伤到内部线缆。

3.实验过程3.1 剥皮首先，使用电缆剥皮器将网线的外皮剥去一段长度，通常约为5-6厘米。

注意要轻轻地操作，以防止损伤内部线缆。

3.2 分离内部线缆在剥去外皮后，可以看到四根线缆，分别为白色/橙色、橙色、白色/绿色和蓝色。

用网线钳握住白色/橙色和橙色线缆，轻轻地将其分离开。

3.3 剥去内部线缆的绝缘层使用电缆剥皮器，剥去白色/橙色和橙色线缆末端的绝缘层，露出金属导线。

3.4 接头制作接下来，选择适合网线的连接器，并根据连接器上的指示，将白色/橙色线缆连接至RJ-45插头的1号孔，将橙色线缆连接至2号孔。

同样地，对白色/绿色和蓝色线缆进行相应的连接。

3.5 确保连接牢固用网线钳将连接好的线缆插头固定住，并用网线扳手旋紧，确保连接牢固稳定。

3.6 整理线缆最后，用彩色电工胶布将线缆进行整理，以防止过长的线缆弯曲或被绊倒。

4.实验结果和分析经过实验制作的网线，可以通过网线测试仪进行测试，确保其传输性能和连接质量良好。

实验结果表明，经过正确制作的网线在传输数据时稳定可靠，有助于提高网络速度和稳定性。

5.实验心得通过这次网线的制作实验，我们更深入地了解了网线的原理和制作技巧。

掌握了网线的制作技能，我们可以根据需要制作不同长度和类型的网线，提供更好的网络连接体验。

6.结论本实验报告详细介绍了网线的制作实验过程，通过实验我们了解了网线的原理和制作技巧，并得出了经过正确制作的网线具有稳定可靠的传输性能和连接质量的结论。

实验报告网线制作实验报告：网线制作一、实验背景：网络已经成为了现代社会中不可或缺的一部分，而网线作为网络连接的重要组成部分，其质量和性能对于网络传输速度和稳定性有着很大的影响。

因此，了解并掌握网线制作的方法和技巧是非常有必要的。

二、实验目的：1.掌握常用的网线制作方法；2.了解网线的组成结构和相关术语；3.提高动手能力和操作技能。

三、实验材料：1.网线：电缆、RJ45插头、石英剪刀、剥线钳、压线钳、测试仪等。

四、实验步骤：1.制作网线的第一步是准备好所需的材料和工具，并将它们摆放整齐。

2.选择适当的电缆，并根据需要剪断合适的长度。

3.用石英剪刀剥开电缆外部的绝缘层，一般剥开15-20厘米长。

4.将剥开的电缆平整地摊放在桌子上，并整理好电缆内部的四对线。

5.使用剥线钳将每对线的绝缘层剥开约1厘米，然后用手指轻轻扭动每对线中的绞合线，使其更容易编织在一起。

6.对于直通线（T568A或T568B），将每对线按照规定的顺序依次插入RJ45插头的插座中。

对于交叉线（T568A和T568B交叉配对），需要将一对线的排列顺序颠倒。

7.用压线钳将插头插入插座，并用适当的力气压紧插头，确保插头与线的连接紧固可靠。

8.用电缆测试仪对制作好的网线进行测试，确保线路连接正确无误。

9.重复以上步骤，制作所需数量的网线。

五、实验结果与分析：经过实验制作的网线，经测试仪测试，99%以上的网线能够正常传输网络信号。

制作合格的网线在连接网络设备时能够提供稳定的信号传输和较高的传输速度，同时由于其可靠性和稳定性，也能够减少网络故障的发生。

六、实验总结：通过本次实验，我了解了网线的组成结构和相关术语，并掌握了网线制作的方法和技巧。

制作网线需要耐心和细致，每一步都需要认真操作，以确保制作出质量和性能良好的网线。

掌握网线制作技巧对于维护和调试网络设备以及解决网络故障具有很大的帮助。

七、存在的问题与改进方向：在实验中，我们注意到在剥线和压线的过程中，如果操作不当，可能会损坏电缆或插头。

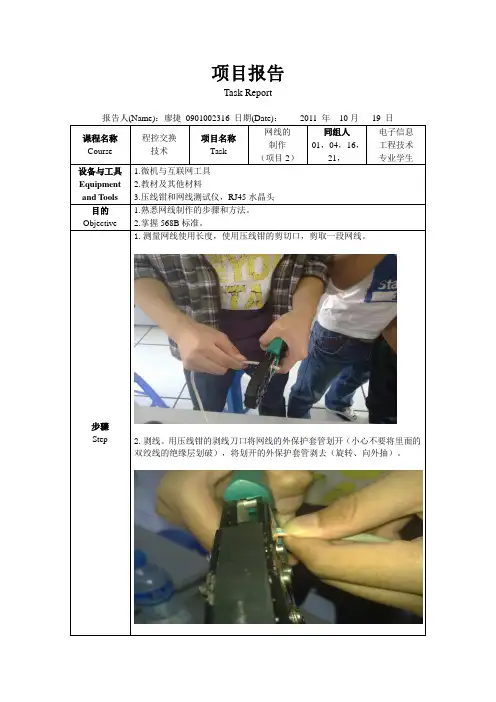

项目报告Task Report报告人(Name)：廖捷0901002316 日期(Date)：2011 年10月19 日课程名称Course 程控交换技术项目名称Task网线的制作（项目2）同组人01，04，16，21，电子信息工程技术专业学生设备与工具Equipment and T ools 1.微机与互联网工具2.教材及其他材料3.压线钳和网线测试仪，RJ45水晶头目的Objective 1.熟悉网线制作的步骤和方法。

2.掌握568B标准。

步骤Step 1.测量网线使用长度，使用压线钳的剪切口，剪取一段网线。

2.剥线。

用压线钳的剥线刀口将网线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），将划开的外保护套管剥去（旋转、向外抽）。

3.排列线序。

把每对都是相互缠绕在一起的线缆逐一解开。

解开后按照EIA/TIA-568B标准和导线颜色将导线按规定的序号排好（白橙橙色绿白蓝色蓝白绿色棕白棕色）。

4.理顺导线。

将8根导线平坦整齐地平行排列、扯直，导线间不留空隙，避免导线的缠绕和重叠。

5.剪齐导线顶部。

利压线钳的剪切口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。

若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。

如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断6.将导线插入水晶头。

将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。

此时，最左边的是第1脚，最右边的是第8脚。

插入的时候需要注意缓缓地用力把8条线缆同时沿RJ45头内的8个线槽插入，一直插到线槽的顶端。

7.压线。

在检查无误后，把水晶头插入压线钳的8P槽内，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，受力之后听到轻微的“;啪”一声即可。

制作网线实验报告本次实验旨在探究网线的制作过程及其对网络连接的影响，通过实验验证网线的质量对网络传输速度的影响，以及正确的网线制作方法。

实验过程中，我们将依次进行网线材料准备、网线制作、网络连接测试等步骤，以达到全面了解网线制作及其影响的目的。

一、实验材料准备。

1. 网线材料，网线两端的RJ45头、网线线缆。

2. 网线制作工具，剥线钳、压线钳、网线切割刀。

3. 网线测试工具，网络测试仪。

二、网线制作。

1. 网线线缆准备，首先，我们需要将网线线缆按照所需长度剪断，并使用网线切割刀去除外部护套，露出内部的8根绞线。

2. 网线绞线顺序，根据T568B或T568A标准，将8根绞线按照相应的顺序排列。

一般来说，常用的是T568B标准，其排列顺序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

3. 网线头接口制作，将排列好的绞线插入RJ45头中，使用压线钳将绞线固定在RJ45头内，并确保每根绞线都能够完全插入并被压紧。

4. 网线测试，制作完成后，使用网络测试仪对网线进行测试，验证网线的连接是否正确、质量是否良好。

三、网络连接测试。

1. 网线连接，将制作好的网线分别连接至网络交换机和电脑的网口，确保连接牢固。

2. 网络速度测试，使用网络测试工具对网络连接进行速度测试，记录下网络传输速度。

3. 网线质量对比，将制作好的网线与市售网线进行对比测试，比较它们在网络连接速度上的差异。

通过以上实验步骤，我们可以得出如下结论：1. 网线制作质量对网络连接速度有显著影响，制作精良的网线能够提高网络传输速度，减少网络延迟。

2. 正确的网线制作方法是保证网络连接质量的关键，排线顺序、压线质量等因素都会影响网线的质量。

3. 自制网线与市售网线在网络连接速度上的差异并不大，但通过自制网线可以更好地掌握网线质量，满足个性化需求。

综上所述，本次实验验证了网线制作对网络连接的影响，并得出了一些有益的结论。

正确的网线制作方法和质量对网络连接至关重要，值得我们在实际应用中予以重视。

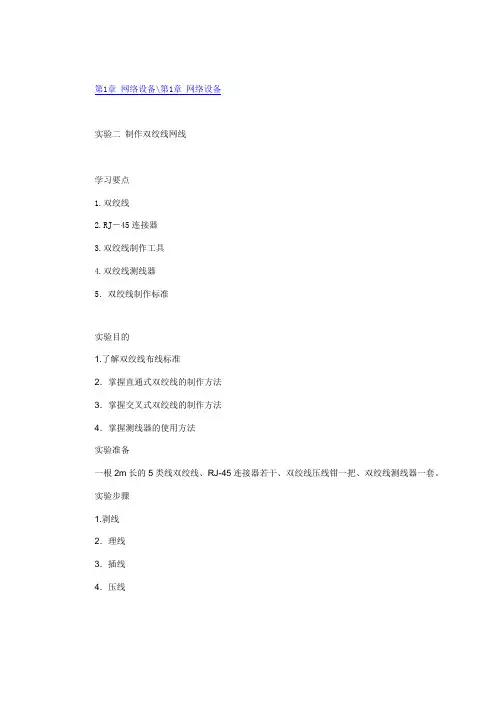

第1章网络设备\第1章网络设备
实验二制作双绞线网线
学习要点
1.双绞线
2.RJ－45连接器
3.双绞线制作工具
4.双绞线测线器
5．双绞线制作标准
实验目的
1.了解双绞线布线标准
2．掌握直通式双绞线的制作方法
3．掌握交叉式双绞线的制作方法
4．掌握测线器的使用方法
实验准备
一根2m长的5类线双绞线、RJ-45连接器若干、双绞线压线钳一把、双绞线测线器一套。

实验步骤
1.剥线
2．理线
3．插线
4．压线
5．制作另一端的RJ-45接口
6．测试
实践操作
1.参观自己所在学校的机房，观察机房内计算机的联网情况，以及用到哪些网络设备；画出拓扑结构图，并具体了解通信子网和资源子网的概念。

2．某单位想组建一个有30台计算机的局域网，并购买一批网络设备，包括50个网卡、2台交换机和1台路由器，另有双绞线若干米。

请考察网络设备市场行情，了解各种设备型号及性能、价格等情况，并写出详细的考察报告。

实验二 双绞线的制作和简单组网一、实验目的及要求：1、了解局域网的组网方式以及双绞线的两种制作规范；2、熟练掌握双绞线的制作方法和制作技巧；3、熟练掌握以交换机为中心的简单以太网的组建4、熟练掌握以太网的扩展。

二、背景知识：1、以太网布线标准；2、局域网拓扑结构。

以太网是目前最具有影响力的局域网。

由于其组网简单、建设费用低廉，因此被广泛应 用于办公自动化等各个领域。

10BASE-T 和 100BASE-TX 以太网是当前使用最为广泛的以太网。

10BASE-T 传输速率为 10Mbps，可以使用 3 类、4 类、5类或超 5类 UTP 作为其传输介质。

100BASE-TX 的传输速率 为 100Mbps，要求使用 5类或超 5类 UTP作为其传输介质。

两者的每条线缆长度都不能超过 100 米。

尽管 UTP 中有 4 对导线，但 10BASE-T 和 100BASE-T 仅使用了其中的两对线进行信 息传输。

10BASE-T 和 100BASE-TX 以太网都是星型以太网，使用集线器作作为星型拓扑结构的中 心设备。

集线器通常具有功能：用作以太网的集中连接点；放大接收到的信号；通过网络传 播信号；无过滤功能；无路径检测或交换功能；不同速率的集线器不能级连。

、传输媒体（双绞线、光纤） 、 在实际工程应用中，组成局域网设备与组件除了终端（PC）集线器或交换机外，还包括其他辅助设备（接线盒及模块、机柜、配线架、理线架等）。

三、实验设备和环境：本实验首先制作以太网 UTP 线缆。

制作以太网 UTP 线缆需使用专用的工具――剥线/压线 钳，制作完毕后一般使用线缆测试仪测试线缆制作是否成功，如图 2-1 所示。

图 2­1 UTP 线缆制作工具示意图之后两个 PC作为一组，使用交换机和制作的网线组成星型结构的以太网；最后两组的四 个 PC 使用交换机扩展成多交换机级联结构的局域网。

四、实验内容：1、UTP 以太网线缆制作；2、简单以太网组网。
