实验1 网络线缆制作

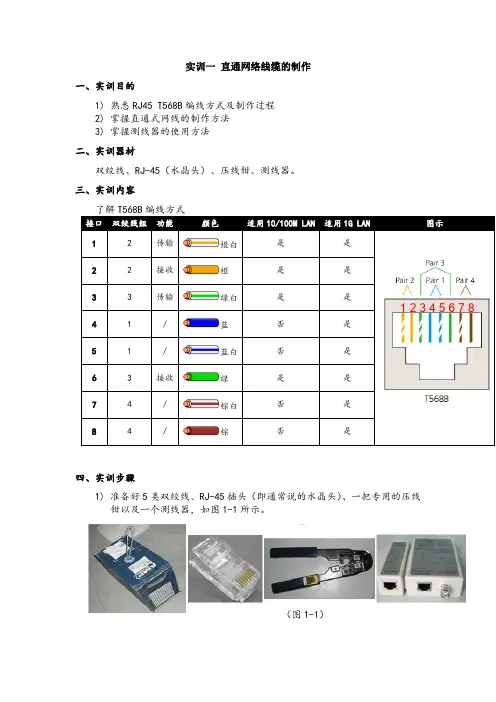

实训一直通网络线缆的制作一、实训目的1)熟悉RJ45 T568B编线方式及制作过程2)掌握直通式网线的制作方法3)掌握测线器的使用方法二、实训器材双绞线、RJ-45（水晶头）、压线钳、测线器。

三、实训内容了解T568B编线方式接口双绞线组功能颜色适用10/100M LAN 适用1G LAN 图示1 2 传输橙白是是2 2 接收橙是是3 3 传输绿白是是1 2 3 4 5 6 7 84 1 ／蓝否是5 1 ／蓝白否是6 3 接收绿是是7 4 ／棕白否是8 4 ／棕否是四、实训步骤1)准备好5类双绞线、RJ-45插头（即通常说的水晶头）、一把专用的压线钳以及一个测线器，如图1-1所示。

（图1-1）2)剪一段长2米的5类双绞线，用压线钳的剥线刀口将5类线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距5类线的端头约2厘米，如图1-2所示。

（图1-2）3)把划开的外保护套管剥去，露出5类线电缆中的4对双绞线（如图1-3：步骤3-4）。

4)把四对线分别解开至外保护管的断口处，按照T568B标准和导线颜色将导线按顺序排好（如图1-3：步骤5）。

（图1-3）5)将8根导线平坦整齐地平行排列（导线间不留空隙）。

剪断电缆线，尽量要剪得整齐，露在包层外面的导线长度不可太短或太长（约10mm～12mm），注意不要剥开每根导线的绝缘外层，如下图1-4所示。

（图1-4）6)将剪断的电缆线放入RJ-45插头（注意：水晶头没有弹片一面朝向自己，有金属压片的一头朝上，线要插到水晶头底部），电缆线的外保护层最后应能够在RJ-45插头内的凹陷处被压实，如图1-5所示。

（图1-5）7)在确认一切都正确后（特别要注意不要将导线的顺序排列反了），将RJ-45插头放入压线钳的压头槽内，双手紧握压线钳的手柄，用力压紧，请注意，在这一步骤完成后，插头的8个针脚接触点就穿过导线的绝缘外层，分别和8根导线紧紧地压接在一起。

8)按以上过程制作直通网络的另一端。

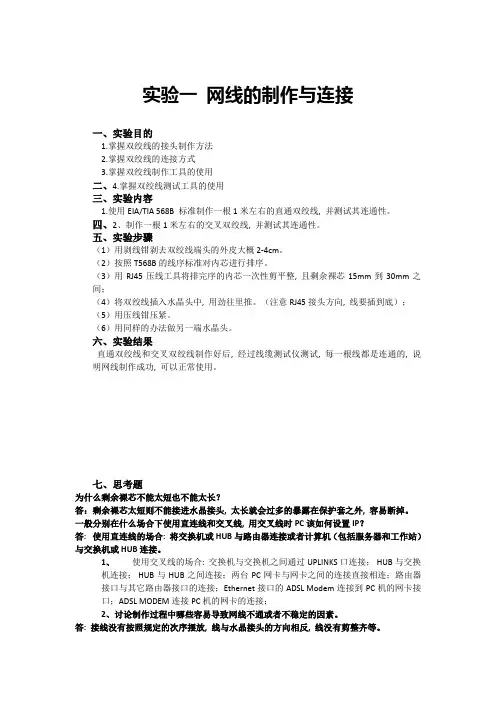

实验一网线的制作与连接一、实验目的1.掌握双绞线的接头制作方法2.掌握双绞线的连接方式3.掌握双绞线制作工具的使用二、4.掌握双绞线测试工具的使用三、实验内容1.使用EIA/TIA 568B 标准制作一根1米左右的直通双绞线, 并测试其连通性。

四、2、制作一根1米左右的交叉双绞线, 并测试其连通性。

五、实验步骤（1）用剥线钳剥去双绞线端头的外皮大概2-4cm。

（2）按照T568B的线序标准对内芯进行排序。

（3）用RJ45压线工具将排完序的内芯一次性剪平整, 且剩余裸芯15mm到30mm之间；（4）将双绞线插入水晶头中, 用劲往里推。

（注意RJ45接头方向, 线要插到底）；（5）用压线钳压紧。

（6）用同样的办法做另一端水晶头。

六、实验结果直通双绞线和交叉双绞线制作好后, 经过线缆测试仪测试, 每一根线都是连通的, 说明网线制作成功, 可以正常使用。

七、思考题为什么剩余裸芯不能太短也不能太长？答：剩余裸芯太短则不能接进水晶接头, 太长就会过多的暴露在保护套之外, 容易断掉。

一般分别在什么场合下使用直连线和交叉线, 用交叉线时PC该如何设置IP？答: 使用直连线的场合: 将交换机或HUB与路由器连接或者计算机（包括服务器和工作站）与交换机或HUB连接。

1、使用交叉线的场合: 交换机与交换机之间通过UPLINKS口连接；HUB与交换机连接；HUB与HUB之间连接；两台PC网卡与网卡之间的连接直接相连；路由器接口与其它路由器接口的连接；Ethernet接口的ADSL Modem连接到PC机的网卡接口；ADSL MODEM连接PC机的网卡的连接；2、讨论制作过程中哪些容易导致网线不通或者不稳定的因素。

答: 接线没有按照规定的次序摆放, 线与水晶接头的方向相反, 线没有剪整齐等。

3、查资料列出双绞线的分类标准和目前的市场价格（每100米）。

答: 根据有无屏蔽层, 双绞线分为屏蔽双绞线与非屏蔽双绞线。

根据电气性能, 双绞线常见的有三类线, 五类线和超五类线, 以及六类线, 前者线径细而后者线径粗, 具体型号如下:1）一类线（CAT1）: 线缆最高频率带宽是750kHZ, 用于报警系统, 或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆）, 不用于数据传输。

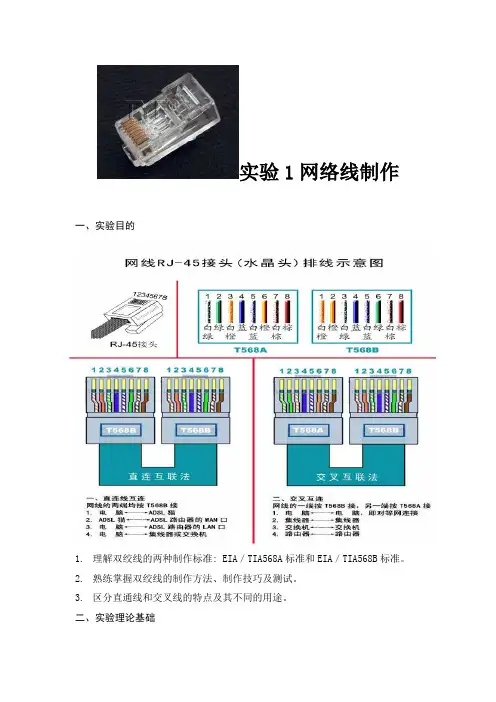

实验1网络线制作一、实验目的1.理解双绞线的两种制作标准: EIA／TIA568A标准和EIA／TIA568B标准。

2.熟练掌握双绞线的制作方法、制作技巧及测试。

3.区分直通线和交叉线的特点及其不同的用途。

二、实验理论基础1.认识计算机网络的有线传输介质------双绞线计算机网络的有线传输介质包括同轴电缆、双绞线和光纤, 这里只介绍双绞线的有关知识和制作方法。

2.在一根双绞线电缆中可包含多对双绞线, 导线扭绞的目的是为了减少线对之间的干扰, 连接计算机的双绞线电缆通常包含4对双绞线, 每对双绞线按一定的色彩标记, 线对的常用色彩标记方法为：白绿/绿、白蓝/蓝、白橙/橙、白棕/棕。

双绞线电缆分为屏蔽双绞线STP和非屏蔽双绞线UTP, 局域网中通常使用UTP。

按传输质量, 双绞线电缆分为1类到5类, 后来出现了超5类、6类双绞线, 一般局域网使用5类双绞线。

3.在双绞线的两端应压接有8脚的RJ-45连接器（俗称水晶头）以连接计算机的网卡或集线设备（集线器、交换机、路由器等）。

在10Base-T、100Base-T 以太网中只使用了双绞线电缆4对中的2对, 其中RJ-45连接器中的1、2引脚用于发送信号, 3、6引脚用于接收信号；而1000Base-T以太网中使用了双绞线电缆中全部的4对双绞线。

4.双绞线的两种制作标准目前在10Base-T、100Base-T以及1000Base-T网络中, 最常使用的双绞线布线标准有两个,即EIA／TIA568A标准和EIA／TIA568B标准。

EIA／TIA568A标准描述的线序从左到右依次为: 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；EIA／TIA568B标准描述的线序从左到右依次为: 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

如下表所示:T568A标准和T568B标准线序表5.在这两种标准中, 线对排列顺序的改变（第3.5线交换）, 是为使线路传输阻抗减少, 传输速度加快。

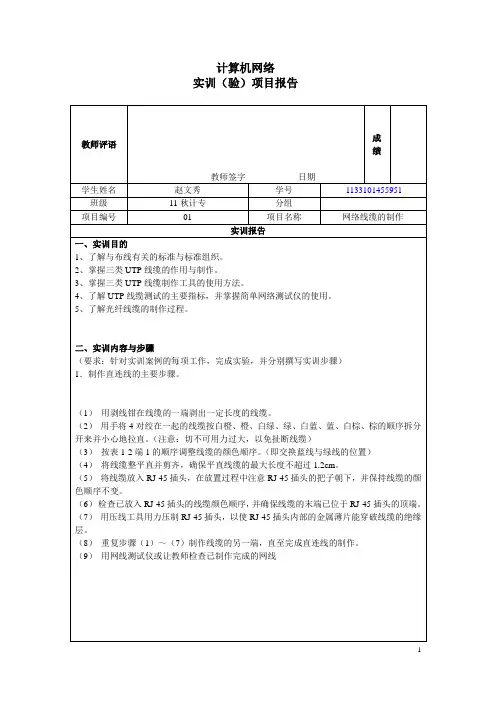

计算机网络实训（验）项目报告教师评语教师签字日期成绩学生姓名赵文秀学号 1133101455951班级11秋计专分组项目编号01 项目名称网络线缆的制作实训报告一、实训目的1、了解与布线有关的标准与标准组织。

2、掌握三类UTP线缆的作用与制作。

3、掌握三类UTP线缆制作工具的使用方法。

4、了解UTP线缆测试的主要指标，并掌握简单网络测试仪的使用。

5、了解光纤线缆的制作过程。

二、实训内容与步骤（要求：针对实训案例的每项工作，完成实验，并分别撰写实训步骤）1．制作直连线的主要步骤。

（1）用剥线钳在线缆的一端剥出一定长度的线缆。

（2）用手将4对绞在一起的线缆按白橙、橙、白绿、绿、白蓝、蓝、白棕、棕的顺序拆分开来并小心地拉直。

（注意：切不可用力过大，以免扯断线缆）（3）按表1-2端1的顺序调整线缆的颜色顺序。

（即交换蓝线与绿线的位置）（4）将线缆整平直并剪齐，确保平直线缆的最大长度不超过1.2cm。

（5）将线缆放入RJ-45插头，在放置过程中注意RJ-45插头的把子朝下，并保持线缆的颜色顺序不变。

（6）检查已放入RJ-45插头的线缆颜色顺序，并确保线缆的末端已位于RJ-45插头的顶端。

（7）用压线工具用力压制RJ-45插头，以使RJ-45插头内部的金属薄片能穿破线缆的绝缘层。

（8）重复步骤（1）～（7）制作线缆的另一端，直至完成直连线的制作。

（9）用网线测试仪或让教师检查已制作完成的网线2．制作交叉线的主要步骤。

（1）按制作直连线的步骤（1）～（7）制作线缆的一端。

（2）用剥线工具在线缆的另一端剥出一定长度的线缆。

（3）用手将4对绞在一起的线缆按白绿、绿、白橙、橙、白蓝、蓝、白棕、棕的顺序拆分开来并小心地拉直（4）按表1-3端2的顺序调整线缆的颜色顺序，即交换橙线与蓝线的位置。

（5）将线缆整平直并剪齐，确保平直线缆的最大长度不超过1.2cm。

（6）将线缆放入RJ-45插头，在放置过程中注意RJ-45插头的把子朝下，并保持线缆的颜色顺序不变。

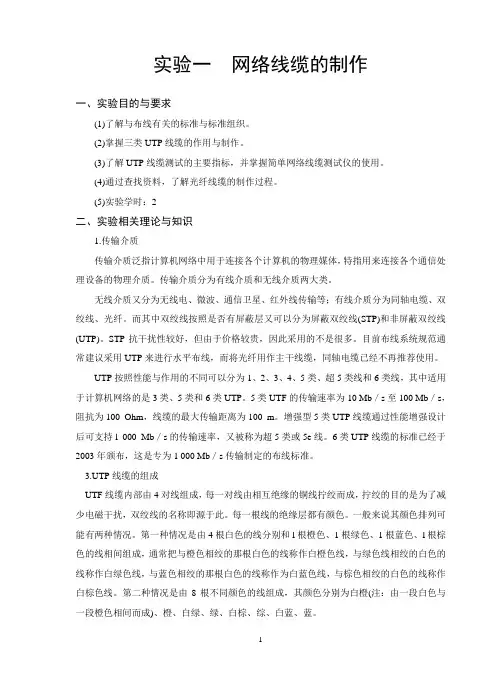

实验一网络线缆的制作一、实验目的与要求(1)了解与布线有关的标准与标准组织。

(2)掌握三类UTP线缆的作用与制作。

(3)了解UTP线缆测试的主要指标，并掌握简单网络线缆测试仪的使用。

(4)通过查找资料，了解光纤线缆的制作过程。

(5)实验学时：2二、实验相关理论与知识1.传输介质传输介质泛指计算机网络中用于连接各个计算机的物理媒体，特指用来连接各个通信处理设备的物理介质。

传输介质分为有线介质和无线介质两大类。

无线介质又分为无线电、微波、通信卫星、红外线传输等；有线介质分为同轴电缆、双绞线、光纤。

而其中双绞线按照是否有屏蔽层又可以分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。

STP抗干扰性较好，但由于价格较贵，因此采用的不是很多。

目前布线系统规范通常建议采用UTP来进行水平布线，而将光纤用作主干线缆，同轴电缆已经不再推荐使用。

UTP按照性能与作用的不同可以分为1、2、3、4、5类、超5类线和6类线，其中适用于计算机网络的是3类、5类和6类UTP。

5类UTF的传输速率为10 Mb／s至100 Mb／s，阻抗为100 Ohm，线缆的最大传输距离为100 m。

增强型5类UTP线缆通过性能增强设计后可支持l 000 Mb／s的传输速率，又被称为超5类或5e线。

6类UTP线缆的标准已经于2003年颁布，这是专为1 000 Mb／s传输制定的布线标准。

3.UTP线缆的组成UTF线缆内部由4对线组成，每一对线由相互绝缘的铜线拧绞而成，拧绞的目的是为了减少电磁干扰，双绞线的名称即源于此。

每一根线的绝缘层都有颜色。

一般来说其颜色排列可能有两种情况。

第一种情况是由4根白色的线分别和l根橙色、1根绿色、1根蓝色、l根棕色的线相间组成，通常把与橙色相绞的那根白色的线称作白橙色线，与绿色线相绞的白色的线称作白绿色线，与蓝色相绞的那根白色的线称作为白蓝色线，与棕色相绞的白色的线称作白棕色线。

第二种情况是由8根不同颜色的线组成，其颜色分别为白橙(注：由一段白色与一段橙色相间而成)、橙、白绿、绿、白棕、综、白蓝、蓝。

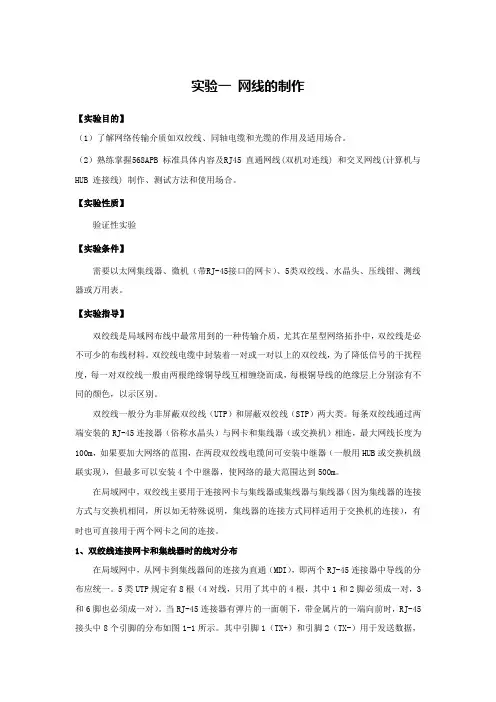

实验一网线的制作【实验目的】（1）了解网络传输介质如双绞线、同轴电缆和光缆的作用及适用场合。

（2）熟练掌握568APB 标准具体内容及RJ45 直通网线(双机对连线) 和交叉网线(计算机与HUB 连接线) 制作、测试方法和使用场合。

【实验性质】验证性实验【实验条件】需要以太网集线器、微机（带RJ-45接口的网卡）、5类双绞线、水晶头、压线钳、测线器或万用表。

【实验指导】双绞线是局域网布线中最常用到的一种传输介质，尤其在星型网络拓扑中，双绞线是必不可少的布线材料。

双绞线电缆中封装着一对或一对以上的双绞线，为了降低信号的干扰程度，每一对双绞线一般由两根绝缘铜导线互相缠绕而成，每根铜导线的绝缘层上分别涂有不同的颜色，以示区别。

双绞线一般分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类。

每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）与网卡和集线器（或交换机）相连，最大网线长度为100m，如果要加大网络的范围，在两段双绞线电缆间可安装中继器（一般用HUB或交换机级联实现），但最多可以安装4个中继器，使网络的最大范围达到500m。

在局域网中，双绞线主要用于连接网卡与集线器或集线器与集线器（因为集线器的连接方式与交换机相同，所以如无特殊说明，集线器的连接方式同样适用于交换机的连接），有时也可直接用于两个网卡之间的连接。

1、双绞线连接网卡和集线器时的线对分布在局域网中，从网卡到集线器间的连接为直通（MDI），即两个RJ-45连接器中导线的分布应统一。

5类UTP规定有8根（4对线，只用了其中的4根，其中1和2脚必须成一对，3和6脚也必须成一对）。

当RJ-45连接器有弹片的一面朝下，带金属片的一端向前时，RJ-45接头中8个引脚的分布如图1-1所示。

其中引脚1（TX+）和引脚2（TX-）用于发送数据，引脚3（RX+）和引脚6（RX-）用于接收数据，即一对用于发送数据，一对用于接收数据。

其他的2对（4根）线没有使用。

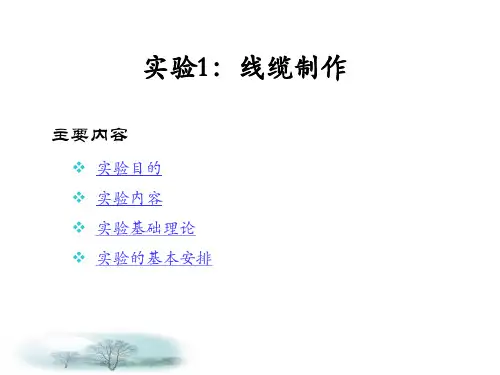

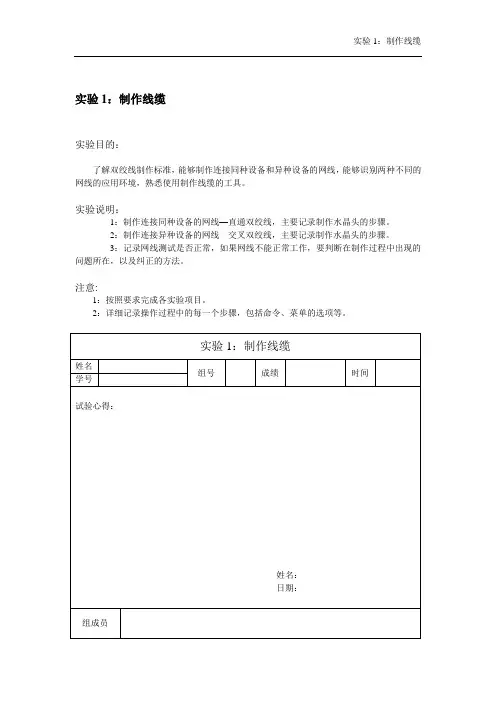

实验1：制作线缆
实验目的：
了解双绞线制作标准，能够制作连接同种设备和异种设备的网线，能够识别两种不同的网线的应用环境，熟悉使用制作线缆的工具。

实验说明：
1：制作连接同种设备的网线—直通双绞线，主要记录制作水晶头的步骤。

2：制作连接异种设备的网线---交叉双绞线，主要记录制作水晶头的步骤。

3：记录网线测试是否正常，如果网线不能正常工作，要判断在制作过程中出现的问题所在，以及纠正的方法。

注意:
1：按照要求完成各实验项目。

2：详细记录操作过程中的每一个步骤，包括命令、菜单的选项等。

实验记录：
同步测试姓名：学号：
成绩：教师签名：。

实验一RJ45网线的制作【实验原理】EIA/TIA-568标准规定了两种RJ45接头网线的连接标准，即EIA/TIA-568A和EIA/TIA-568B。

RJ-45连接器包括一个插头和一个插孔（或插座）。

插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

【实验仪器】双绞线，水晶头，压线钳，网线测试仪。

【实验步骤】（纸张不够写可另外加纸并应装订）：1、选线选线也就是准确选择线缆的长度，至少0.6米，最多不超过100米。

2、剥线利用双绞线剥线/压线钳（或用专用剥线钳、剥线器及其他代用工具）将双绞线的外皮剥去2－3厘米。

3、排线按照EIA/TIA568A或EIA/TIA568B标准排列芯线。

EIA/TIA 568A 1～8的线序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；EIA/TIA 568B1～8的线序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

4、剪线在剪线过程中，需左手紧握已排好了的芯线，然后用剥线/压线钳剪齐芯线，芯线外留长度不宜过长，通常在1.2-1.4厘米之间。

5、插线插线就是把剪齐后的双绞线插入水晶头的后端。

6、压线压线也就是利用剥线/压线钳挤压水晶头。

7、做另一线头重复2-6步骤做好另一个线头，在操作过程同样要认真、仔细。

8、测线如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。

还要注意测试仪两端指示灯亮的顺序是否与接线标准对应。

【实验记录】【注意事项】1、剥线时千万不能把芯线剪破或剪断，否则会造成芯线之间短路或不通，或者会造成相互干扰，通信质量下降；2、双绞线颜色与RJ-45水晶头接线标准是否相符，应仔细检查，以免出错；3、插线一定要插到底，否则芯线与探针接触会较差或不能接触；4、在排线过程中，左手一定要紧握已排好的芯线，否则芯线会移位，造成白线之间不能分辩，出现芯线错位现象；5、双绞线外皮是否已插入水晶头后端，并被水晶头后端夹住，这直接关系到所做线头的质量，否则在使用过程中会造成芯线松动；6、压线时一定要均匀缓慢用力，并且要用力压到底，使探针完全刺破双绞线芯线，否则会造成探针与芯线接触不良；7、双绞线两端水晶头接线标准应做到相同设备相异、相异设备相同的原则，如不明确，请看其他相关资料；8、测试时要仔细观察测试仪两端指示灯的对应是否正确，否则表明双绞线两端排列顺序有错，不能以为灯能亮就可以。

实验网络线缆的制作及测试一、实验目的1、了解布线标准；2、理解直连线和交叉线的区别和应用范围；3、掌握直连线和交叉线的制作方法；4、掌握网线制作工具和电缆测试仪的使用。

5、理解相关参数与网络线缆性能之间的关系。

二、实验仪器及工具1、福禄克测试仪表2、CAT5类网络线缆3、RJ45接头（水晶头）4、压线钳三、实验内容（一）网络线缆制作（直通线）【实验步骤】1．剥线2．根据568B的标准来排列各色线顺序3．把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头4．将双绞线的每一根线依序放入RJ45接头的引脚内5．确定双绞线的每根线已经放置正确之后，就可以用RJ45压线钳压接RJ45接头。

6、重复以上步骤，完成另一端制作，制作一根完整、标准、规范的网络线缆。

（二）网络线缆测试1、测试网络线缆接线图2、测试网络线缆电阻（附图片或者测试结果）3、测试网络线缆长度（附图片或者测试结果）4、测试网络线缆传输时延（附图片或者测试结果）5、测试网络线缆近端串扰（NEXT）（附图片或者测试结果）6、测试网络线缆综合近端串扰（PSNEXT）（附图片或者测试结果）7、测试网络线缆ACR衰减串扰比（附图片或者测试结果）四、思考题1、双绞线分为哪两类？主要用在什么环境？答：双绞线分为屏蔽双绞线(Shielded Twisted Pair，STP)与非屏蔽双绞线(Unshielded Twisted Pair，UTP)屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。

屏蔽双绞线分为STP和FTP，STP指每条线都有各自的屏蔽层，而FTP只在整个电缆均有屏蔽装置，并且两端都正确接地时才起作用。

所以要求整个系统是屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。

屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。

非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。

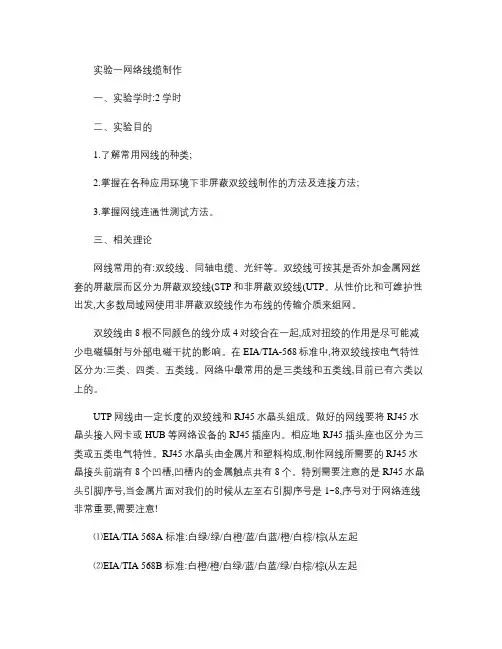

实验一网络线缆制作一、实验学时:2学时二、实验目的1.了解常用网线的种类;2.掌握在各种应用环境下非屏蔽双绞线制作的方法及连接方法;3.掌握网线连通性测试方法。

三、相关理论网线常用的有:双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP和非屏蔽双绞线(UTP。

从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线作为布线的传输介质来组网。

双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA/TIA-568标准中,将双绞线按电气特性区分为:三类、四类、五类线。

网络中最常用的是三类线和五类线,目前已有六类以上的。

UTP网线由一定长度的双绞线和RJ45水晶头组成。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,制作网线所需要的RJ45水晶接头前端有8个凹槽,凹槽内的金属触点共有8个。

特别需要注意的是RJ45水晶头引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8,序号对于网络连线非常重要,需要注意!⑴EIA/TIA 568A 标准:白绿/绿/白橙/蓝/白蓝/橙/白棕/棕(从左起⑵EIA/TIA 568B 标准:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕(从左起网线制作方法有两种:⑴直通线:双绞线两边都按照EIAT/TIA 568B 标准连接水晶头。

⑵交叉线:双绞线一边是按照EIAT/TIA 568A 标准连接,另一边按照EIT/TIA 568B 标准连接水晶头。

用户可根据实际需要选用直通线或交叉线,各种使用情况如下:PC——PC:交叉线。

PC——HUB:直通线。

HUB普通口——HUB普通口:交叉线。

HUB级联口——HUB级联口:交叉线。

PC——路由器:交叉线。

HUB 普通口——HUB 级联口:直通线HUB ——SWITCH :交叉线HUB级联口——SWITCH :直通线SWITCH ——SWITCH :交叉线SWITCH ——ROUTER :直通线ROUTER ——ROUTER :交叉线另外要注意的是在实际通信中只用到双绞线八根铜线中的第1 、2 、3 、6 四条铜线。

实验一：网线的制作实验报告（五篇材料）制作网线实验报告与总结篇一随着计算机技术的不断发展和普及，计算机不再只是一个办公工具，它已经进入普通的家庭用户，尤其是多媒体计算机的出现，促使计算机成为家庭学习、生活、娱乐的重要组成部分。

因此遇到计算机故障的机会也越来越多，所以掌握一些计算机方面的知识以及一般故障维修的方法是非常有必要的。

通过这一学期对于《计算机装配与维修》这门课的学习，我的理论和实践方面的技能都有了很大的提高。

下面是我的实战经验总结：实践经验一：制作网线本次实践过程中用到的工具有：多个水晶头、一根网线、一把夹线钳、一台计算机与路由器。

步骤如下：（1）剪断:利用压线钳的剪线刀口剪取适当长度的网线。

（2）剥皮:用压线钳切线部位旁边带凹槽的部分，选择适当的长度旋转将皮剥下。

（3）排序:将4个线对的8条细导线一一拆开，理顺，捋直，然后按照T568A标准线序（从左到右依次为: 1-白绿 2-绿3-白橙 4-蓝 5-白蓝 6-橙 7-白棕 8-棕）排列整齐。

（4）剪齐：把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠）。

然后利用压线钳的剪线刀口将其剪齐。

（5）插入：一手捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将整理好的8条导线同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。

（6）压制：确认所有导线都到位后，并确保线序无误后，用压线钳制RJ-45头。

将水晶头推入压线钳夹槽后，将突出在外面的针脚全部压入水晶并头内。

（7）重复步骤（1）至（6）制作线缆的另一端，直至完成网线的制作。

（8）使用老师准备的计算机测试网线是否能连通。

本次实践总结：总的来说，这次实践过程并不顺利，但是真正学到了网线的制作过程。

第一次制作的网线并不能连通，我仔细观察了自己制作的网线，发现两端的线序并没有错，但是有一端的线缆在插入水晶头时，插反了方向。

长春大学计算机学院网络工程系计算机网络实验报告图1.7-a UTP制作1 图1.7-b UTP制作2注：1。

此模板为专业实验报告的基本要求，若有特殊要求的实验，可在此模板基础上增加，但不可减少。

２．实验报告必须在学生提交报告后一星期内批改。

另附创新技能方案及结果分析说明：①上下页边距改成2厘米，左边距为2.0厘米，右边距为1.5厘米。

②表格位置为居中创新活动某企业需建立一个局域网，其网络拓扑结构如图1.8所示，企业的网络中心设置在2号楼，1号楼与2号楼的距离为200米，3号楼与2号楼的距离为600米。

请你为此网络选择合适的传输介质。

提示：在本网络中，除了UTP线缆外，还会涉及使用光纤，请你通过查找相关的技术资料来给出关于光纤制作的简要说明文档，包括光纤分类、连接器件及其选择、光纤制作要点。

图1.8UTP制作创新拓扑结构图光纤是光导纤维的简称，是由一组光导纤维组成的用于传播光束的，细小而柔韧的传输介质。

它是用石英玻璃或者特制塑料拉成的柔软细丝，直径在几个μm（光波波长的几倍）到120μm。

就象水流过管子一样，光能沿着这种细丝在内部传输。

光纤的构造一般由3个部分组成：涂覆层，包层，纤芯光纤的制作过程包括下列步骤：1.制作预成形玻璃模具2.从预成形模具中拉出细丝3.测试细丝成品光纤要测试以下内容：∙拉伸强度——必须能够承受至少6.9x108/m2的压力。

∙折射率剖面——决定数字光圈以及光学探测的屏幕∙光纤几何特征——纤芯直径、覆层规格以及涂层直径应一致∙衰减性——决定各种波长的光信号随距离变化的衰减程度∙信息传输能力（带宽）——每次可传输的信号量（多模光纤）∙色散——将通过纤芯的光的各种波长分解开来（对于带宽尤其重要）∙操作温度/湿度范围∙衰减性的温度相关性∙水下导光能力——对于海底电缆尤其重要光纤终端盒：光缆和光缆的物理连接，就是帮助光纤熔接后固定保护用的盒子。

连接线：也是光纤，在光纤终端盒里出来的带接头的光纤，有保护层，接头接光纤收发器。

信息科学技术学院实验报告课程名称计算机网络班级实验名称实验1网线制作教导教师姓名陈航学号日期2017年10月08日一、实验目的1.区分T568B与T568A两种网线线序2.通过制作直通双绞线与交叉双绞线，掌握两种双绞线的制作标准二、实验设备与环境1.长网线一条2.RJ-45接头若干3.压线钳一个4.网路测试仪一个三、实验内容、程序清单及运行结果实验内容制作实验器材说明：直通线：两头都是T568A标准交叉线：一头是T568A标准，一头是T568B标准T568A标准线序：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕T568B标准线序：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕（线序以RJ-45接头没有弹片一面从左到右按12345678的顺序进行颜色排列）制作流程：制作直通线（制作交叉线同理）1.剪线：选取合适的位置，用压线钳剪掉网线头（注意断线处距线头部大概为2cm）2.脱皮：将网线放在压线钳圆洞合适的位置，转一圈，脱掉一定长度网线的外胶皮3.解线：按照上述说明，从左到右排好序号，用拇指摊平捋直网线（注意解线的手法，右手捏住断线处，左手捋好摆放顺序）4.剪线：网线脱掉胶皮的部分的最佳长度略大于1cm，多余部分用压线钳剪平网线5.插线：.正视水晶头没有弹片的背面，对准插口将双绞线插进水晶头（注意需用力才能插到底）6.压线：用压线钳对准端口压紧7.测试：运用网络测试仪测试制作的直通线是否合格8.总结：得出结论，总结出现的问题及解决方案实验结论：1.直通线：网络测试仪的两排灯会按同数字对应亮2.交叉线：网路测试仪的一排等从1往8开始亮，另一排从8往1开始亮导致失败问题：1.将双绞线插入水晶头时，没对准插口，线序搞乱2.压线钳没有全部压紧水晶头的端口3.网线或者网路测试仪有问题经验总结：1.制作前可以参考成品，减少错误几率2.制作时每个环节都可能会出现问题3.制作失败后不要急于剪掉网线失败的一端，不要急于纠正错误，因为即使失败也能利用失败的资源为下一次制作减轻工作量4.总结出制作网线需要注意的“一准二紧”：a.线序要准b.插线要紧c.压线要紧问题猜想及尝试解答：1.直通线与交叉线的使用区别2.直通线的使用范围和交叉线的使用范围答：1）直通线运用在不同类型设备：网卡到交换机、网卡到ADSL modem、交换机到路由器等2）交叉线运用在相同设备：两台电脑的网卡，交换机与交换机、交换机与集线器等。
