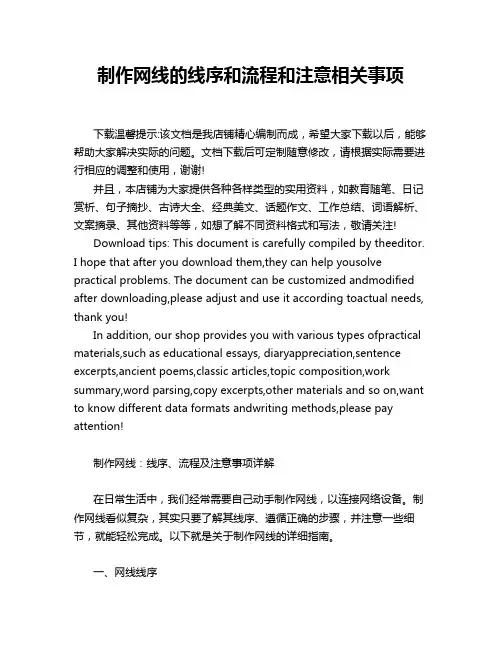

网线制作方法及步骤

制作网线的线序和流程和注意相关事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!制作网线：线序、流程及注意事项详解在日常生活中，我们经常需要自己动手制作网线，以连接网络设备。

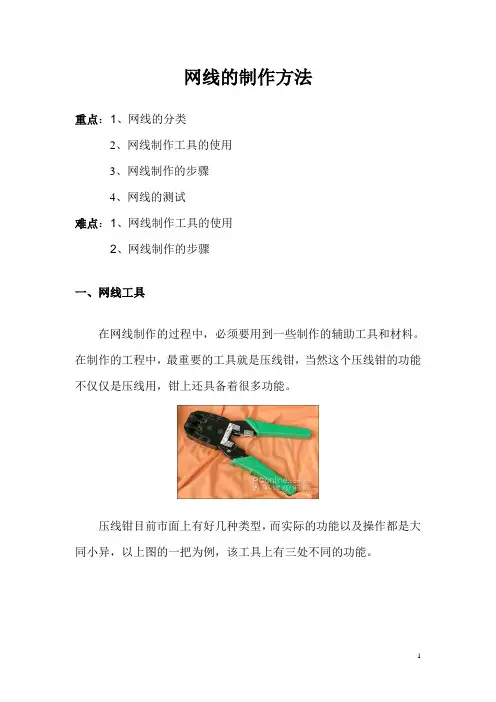

网线的制作方法重点：1、网线的分类2、网线制作工具的使用3、网线制作的步骤4、网线的测试难点：1、网线制作工具的使用2、网线制作的步骤一、网线工具在网线制作的过程中，必须要用到一些制作的辅助工具和材料。

在制作的工程中，最重要的工具就是压线钳，当然这个压线钳的功能不仅仅是压线用，钳上还具备着很多功能。

压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，以上图的一把为例，该工具上有三处不同的功能。

在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。

在压线钳8P压线槽的背面，可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。

最前端是剥线口,刀片主要是起到切断线材二、网线线序局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。

作为以太局域网最基本的连接、传输介质，在一定程度上决定了整个网络性能。

一般来说越是基础的东西越是取着决定性的作用。

双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，即使其它网络设备的性能再好，传输速度再高也没有什么用。

因为双绞线已成为整个网络传输速度的一个瓶颈。

它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。

双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵。

三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。

实验一网线的制作与连接一、实验目的1、掌握双绞线的接头制作方法2、掌握双绞线的连接方式3、掌握双绞线制作工具的使用4、掌握双绞线测试工具的使用二、实验内容1、使用EIA/TIA 568B 标准制作一根1米左右的直通双绞线，并测试其连通性。

2、制作一根1米左右的交叉双绞线，并测试其连通性。

三、实验步骤（1）用剥线钳剥去双绞线端头的外皮大概2-4cm。

（2）按照T568B的线序标准对内芯进行排序。

（3）用RJ45压线工具将排完序的内芯一次性剪平整，且剩余裸芯15mm到30mm之间；（4）将双绞线插入水晶头中，用劲往里推。

（注意RJ45接头方向，线要插到底）；（5）用压线钳压紧。

（6）用同样的办法做另一端水晶头。

四、实验结果直通双绞线和交叉双绞线制作好后，经过线缆测试仪测试，每一根线都是连通的，说明网线制作成功，可以正常使用。

五、思考题1、为什么剩余裸芯不能太短也不能太长？答：剩余裸芯太短则不能接进水晶接头，太长就会过多的暴露在保护套之外，容易断掉。

2、一般分别在什么场合下使用直连线和交叉线，用交叉线时PC该如何设置IP？答：使用直连线的场合：将交换机或HUB与路由器连接或者计算机（包括服务器和工作站）与交换机或HUB连接。

使用交叉线的场合：交换机与交换机之间通过UPLINKS口连接； HUB与交换机连接； HUB 与HUB之间连接；两台PC网卡与网卡之间的连接直接相连；路由器接口与其它路由器接口的连接；Ethernet接口的ADSL Modem连接到PC机的网卡接口；ADSL MODEM连接PC机的网卡的连接；3、讨论制作过程中哪些容易导致网线不通或者不稳定的因素。

答：接线没有按照规定的次序摆放，线与水晶接头的方向相反，线没有剪整齐等。

4、查资料列出双绞线的分类标准和目前的市场价格（每100米）。

答：根据有无屏蔽层，双绞线分为屏蔽双绞线与非屏蔽双绞线。

根据电气性能，双绞线常见的有三类线，五类线和超五类线，以及六类线，前者线径细而后者线径粗，具体型号如下：1）一类线（CAT1）：线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

网线制作最全的资料网线制作是一项简单而有用的技能，可以帮助我们在家中或办公室里搭建网络连接。

在本文中，我们将提供一份最全的网线制作资料，以帮助你学习如何制作网线。

这份资料将包括所需材料、准备步骤、制作过程以及常见问题解答等内容。

一、所需材料：1. 网线线缆：常用的网线线缆有Cat5、Cat5e和Cat6等类型。

你可以根据需要选择合适的类型。

此外，你还需要确保线缆的长度适应你所需的网络布线。

2.网线插头：一般采用RJ-45插头，它是一种8P8C插头。

你可以在当地的电子设备供应商那里购买到它们。

二、准备步骤：1.确定所需的网线长度：首先，你需要测量网络布线的距离。

这将帮助你确定所需的网线长度。

2.购买所需的材料：购买适量的网线线缆和对应数量的插头。

建议购买一些额外的材料，以备不时之需。

三、制作过程：1.裁剪线缆：使用剥线钳来剥掉网线线缆两端的外皮。

请确保只剥掉大约2-3英寸的外皮，以确保线缆内部的绝缘层不会受到损坏。

2.整理线缆中的线芯：剥开外皮后，在网线的每个线芯上应该有其中一种颜色的绝缘层。

确保每个线芯的绝缘层长度相同，然后使用剥线钳将绝缘层剥去，露出金属线芯。

根据需要，你可能需要按照标准T568A或T568B来编排线芯。

3.插入线芯：将线芯按照网线插头的接线序列插入到插头的插孔中。

确保每条线芯都插入到相应的插孔中，并确保插头和线芯之间没有松动。

4.压接插头：将网线插头放入压线钳中，并牢牢地固定。

用力挤压并确保插头的金属针脚与线芯紧密连接。

再次提醒，确保每条线芯都正确连接。

重复此过程，制作另一端的网线。

四、常见问题解答：1.网线过长或过短时会有什么影响？-网线过长会导致信号衰减，降低网络速度和性能。

网线过短则无法满足所需的布线距离。

2.如何测试制作好的网线是否正常工作？-你可以使用网络电缆测试仪或网络连接测试工具来测试制作好的网线是否正常工作。

这些工具将帮助你检测连接的是否正常以及是否有电缆问题。

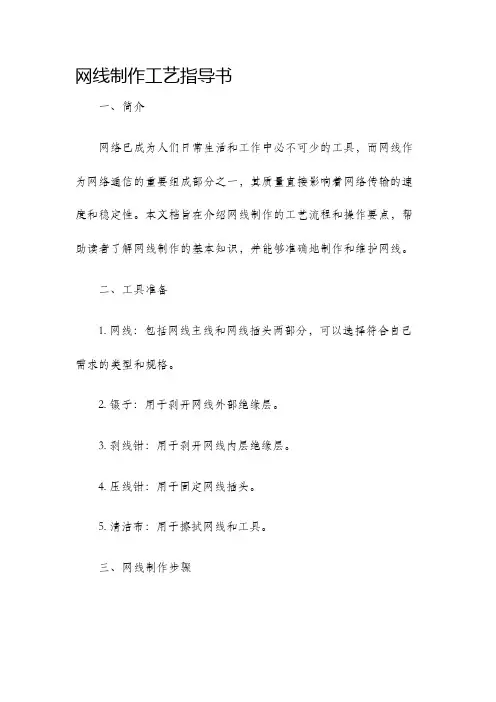

网线制作工艺指导书一、简介网络已成为人们日常生活和工作中必不可少的工具，而网线作为网络通信的重要组成部分之一，其质量直接影响着网络传输的速度和稳定性。

本文档旨在介绍网线制作的工艺流程和操作要点，帮助读者了解网线制作的基本知识，并能够准确地制作和维护网线。

二、工具准备1. 网线：包括网线主线和网线插头两部分，可以选择符合自己需求的类型和规格。

2. 镊子：用于剥开网线外部绝缘层。

3. 剥线钳：用于剥开网线内层绝缘层。

4. 压线钳：用于固定网线插头。

5. 清洁布：用于擦拭网线和工具。

三、网线制作步骤1. 切割网线：根据所需长度，使用剥线钳将网线剪断。

注意要保持切口整齐，以便后续操作。

2. 剥开外部绝缘层：使用镊子轻松地将网线外部绝缘层剥开，露出内部绝缘层。

3. 剥开内部绝缘层：使用剥线钳将内部绝缘层剥开，注意不要伤到内部线芯，同时要保持剥开的长度均匀。

4. 整理线芯顺序：根据网线标准规定的线序，将各芯线整理好，并保持线序的准确性。

5. 铺置网线插头：将网线插头插入压线钳，并确保插头的方向正确。

6. 固定网线插头：使用压线钳将插头固定在网线上，确保插头与线芯之间有良好的接触。

7. 维护检查：完成网线制作后，使用清洁布擦拭整个网线，确保无灰尘和杂物残留。

四、注意事项1. 选择合适的网线类型：根据实际需求选择合适的网线类型，如Cat5e、Cat6等，确保网络传输的质量和速度。

2. 注意线序的准确性：根据标准规定的线序进行操作，确保线序的准确性和稳定性。

3. 注意剥线技巧：在剥开绝缘层时要注意力度和角度的控制，避免损伤线芯。

4. 整齐的线芯排列：在整理线芯顺序时要保持线芯整齐排列，避免短路和松动现象的发生。

5. 准确的插头安装：安装插头时要确保其方向正确，且插头与线芯之间紧密接触。

6. 定期维护检查：已安装的网线需定期进行维护检查，及时清洁和修复，确保其正常工作。

五、总结通过本文档的介绍，读者应该对网线制作的工艺流程和操作要点有所了解。

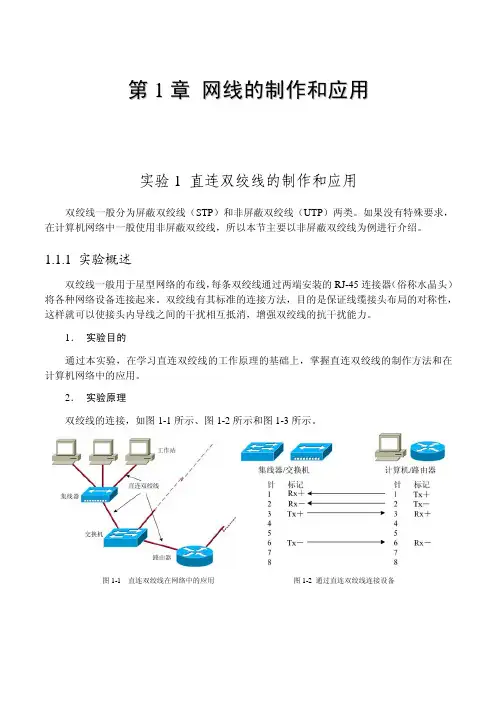

第1章网线的制作和应用实验1 直连双绞线的制作和应用双绞线一般分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）两类。

如果没有特殊要求，在计算机网络中一般使用非屏蔽双绞线，所以本节主要以非屏蔽双绞线为例进行介绍。

1.1.1 实验概述双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。

双绞线有其标准的连接方法，目的是保证线缆接头布局的对称性，这样就可以使接头内导线之间的干扰相互抵消，增强双绞线的抗干扰能力。

1．实验目的通过本实验，在学习直连双绞线的工作原理的基础上，掌握直连双绞线的制作方法和在计算机网络中的应用。

2．实验原理双绞线的连接，如图1-1所示、图1-2所示和图1-3所示。

图1-1 直连双绞线在网络中的应用图1-2 通过直连双绞线连接设备计算机网络实验教程图1-3 用直连双绞线连接两台交换机不同生产商的产品的标志可能不同，但一般都包括以下一些信息：·双绞线类型· NEC/UL防火测试和级别· CSA防火测试·长度标志·双绞线的生产商和产品号码以下是一根双绞线上的记号，我们以此为例说明不同记号标志的含义：A V AYA-C SYSTEIMAX 1061C+ 4/24AWG CM VERIFIED UL CAT 5E 31086FEET -09745.0 METERS，这些记号提供了这条双绞线的以下信息：· A V AYA-C SYSTEMIMAX：指的是该双绞线的生产商。

· 1061C+：指的是该双绞线的产品号· 4/24 AWG：说明这条双绞线是由4对24 AWG导线的线对所构成。

铜电缆的直径通常用AWG(American Wire Gauge)单位来衡量。

通常AWG数值越小，电线直径越大。

我们通常使用的双绞线都是24AWG。

· CM：是指通信通用电缆，CM是NEC（美国国家电气规程）中防火耐烟等级中的一种。

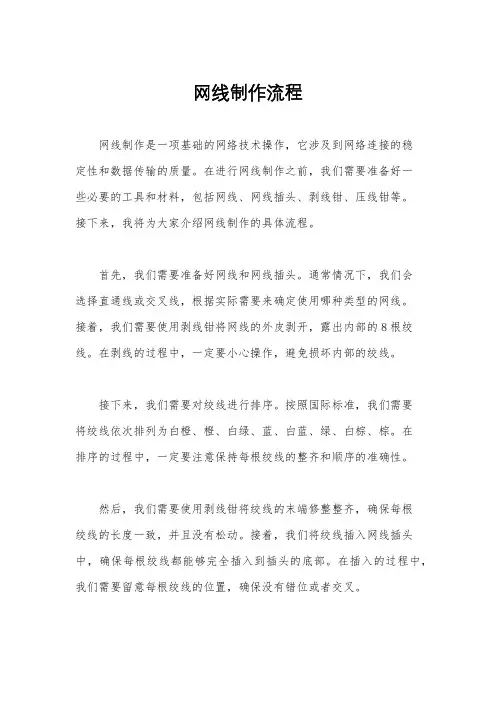

网线制作流程网线制作是一项基础的网络技术操作，它涉及到网络连接的稳定性和数据传输的质量。

在进行网线制作之前，我们需要准备好一些必要的工具和材料，包括网线、网线插头、剥线钳、压线钳等。

接下来，我将为大家介绍网线制作的具体流程。

首先，我们需要准备好网线和网线插头。

通常情况下，我们会选择直通线或交叉线，根据实际需要来确定使用哪种类型的网线。

接着，我们需要使用剥线钳将网线的外皮剥开，露出内部的8根绞线。

在剥线的过程中，一定要小心操作，避免损坏内部的绞线。

接下来，我们需要对绞线进行排序。

按照国际标准，我们需要将绞线依次排列为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

在排序的过程中，一定要注意保持每根绞线的整齐和顺序的准确性。

然后，我们需要使用剥线钳将绞线的末端修整整齐，确保每根绞线的长度一致，并且没有松动。

接着，我们将绞线插入网线插头中，确保每根绞线都能够完全插入到插头的底部。

在插入的过程中，我们需要留意每根绞线的位置，确保没有错位或者交叉。

最后，我们需要使用压线钳将插头和绞线牢固地连接在一起。

在使用压线钳的过程中，一定要用力均匀，确保插头和绞线之间的连接牢固可靠。

完成压线之后，我们需要检查一遍网线制作的质量，确保每根绞线都没有松动或者错位。

至此，一个完整的网线制作流程就完成了。

在实际操作中，我们需要注意细节，确保每个步骤都能够正确无误地进行。

只有这样，我们才能够制作出高质量的网线，保障网络连接的稳定性和数据传输的质量。

总结一下，网线制作虽然是一项基础的技术操作，但是它对于网络连接的稳定性和数据传输的质量有着重要的影响。

因此，在进行网线制作的过程中，我们需要认真对待每一个细节，确保每个步骤都能够正确无误地进行，以保障网线的质量和稳定性。

希望通过本文的介绍，能够帮助大家更好地掌握网线制作的流程和技巧，提升网络连接的质量和稳定性。

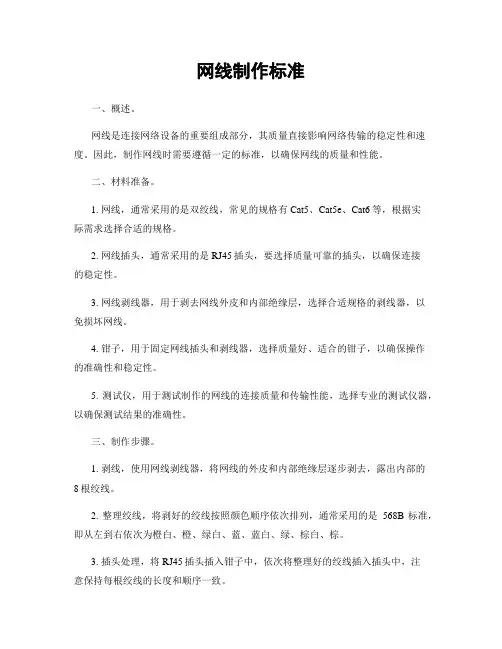

网线制作标准一、概述。

网线是连接网络设备的重要组成部分，其质量直接影响网络传输的稳定性和速度。

因此，制作网线时需要遵循一定的标准，以确保网线的质量和性能。

二、材料准备。

1. 网线，通常采用的是双绞线，常见的规格有Cat5、Cat5e、Cat6等，根据实际需求选择合适的规格。

2. 网线插头，通常采用的是RJ45插头，要选择质量可靠的插头，以确保连接的稳定性。

3. 网线剥线器，用于剥去网线外皮和内部绝缘层，选择合适规格的剥线器，以免损坏网线。

4. 钳子，用于固定网线插头和剥线器，选择质量好、适合的钳子，以确保操作的准确性和稳定性。

5. 测试仪，用于测试制作的网线的连接质量和传输性能，选择专业的测试仪器，以确保测试结果的准确性。

三、制作步骤。

1. 剥线，使用网线剥线器，将网线的外皮和内部绝缘层逐步剥去，露出内部的8根绞线。

2. 整理绞线，将剥好的绞线按照颜色顺序依次排列，通常采用的是568B标准，即从左到右依次为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

3. 插头处理，将RJ45插头插入钳子中，依次将整理好的绞线插入插头中，注意保持每根绞线的长度和顺序一致。

4. 压接插头，使用钳子将插头与绞线进行压接，确保每根绞线都能牢固地与插头连接。

5. 测试，使用测试仪对制作好的网线进行测试，确保连接的稳定性和传输性能达到标准要求。

四、注意事项。

1. 制作网线时要保持操作台面整洁，避免灰尘和杂物污染网线。

2. 制作网线时要注意绞线的顺序和长度，确保每根绞线都能正确插入插头并与之牢固连接。

3. 制作网线后要进行测试，确保连接的稳定性和传输性能达到标准要求。

4. 制作网线的工具要选择质量可靠的产品，以确保操作的准确性和稳定性。

五、总结。

制作网线是一项技术活，需要严格按照标准操作，才能保证网线的质量和性能。

在制作网线时，要注意材料的选择和准备，严格按照制作步骤进行操作，同时要注意细节和质量控制，以确保制作出的网线达到标准要求。

网线制作方法图文解析大家都知道，网线是我们上网最基本的硬件设施之一，也是最不起眼的设备。

我们习惯于购买现成的即已经制作好的网线，很少关心网线到底是怎么做的，只知道网线必定由8根芯线构成，购买时看准8根芯线即可。

难道实现数据传输一定要8根芯线?非也，其实4根芯线也能帮你完成数据的传输。

优点1.制作简单、速度快。

2.只用4根芯线，制作时不容易混淆，从而避免可能压制出错导致水晶头损坏。

3.由于制作简单，可用于临时制作测试网络的跳线，对网管的帮助极大。

缺点1.有时会出现传输不稳定的现象。

2.不适用于大型网络。

应用范围与8芯网线相比，4芯网线虽然看起来并没有突出的优势，但是在特定场合下却显得非常有用。

比如我们在制作测试用的跳线时，可以快速制作，从而节省时间;在制作短距离的网线时也经常用到它。

值得注意的是，4芯网线只适用于目前广泛使用的百兆网络。

充电:工作原理要搞清楚4芯网线的工作原理，我们需要先了解普通网线的工作原理。

双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。

目前在一般局域网中常见的是五类、超五类或六类非屏蔽双绞线。

双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。

双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。

简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。

其他保持不变。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

制作网线实验报告制作网线实验报告引言：在现代社会中，网络已经成为人们生活中不可或缺的一部分。

而网线作为网络连接的重要组成部分，其制作质量直接影响网络传输的稳定性和速度。

本次实验旨在通过制作网线的过程，了解网线的结构以及制作的基本原理，并验证不同制作方法对网线质量的影响。

实验材料：1. 网线线缆：包括铜芯线、绝缘层和外部护套。

2. 网线插头：包括插头壳体、插头刀片和插头保护套。

实验步骤：1. 制作直通网线：a. 将网线线缆剥去外部护套，露出铜芯线和绝缘层。

b. 按照T568B标准，将铜芯线按照顺序依次插入网线插头的插头刀片中。

c. 使用压线钳将插头刀片与铜芯线牢固连接。

d. 将插头壳体套在插头刀片上，形成一个完整的网线插头。

e. 重复以上步骤，制作另一端的网线插头。

2. 制作交叉网线：a. 将网线线缆剥去外部护套，露出铜芯线和绝缘层。

b. 按照T568A标准，将一端的铜芯线按照顺序依次插入网线插头的插头刀片中。

c. 使用压线钳将插头刀片与铜芯线牢固连接。

d. 将插头壳体套在插头刀片上，形成一个完整的网线插头。

e. 重复以上步骤，制作另一端的网线插头。

实验结果：1. 直通网线：a. 将制作好的直通网线插入网络设备，如计算机和路由器。

b. 测试网线的连接质量和传输速度。

c. 记录测试结果，包括网线的稳定性和传输速度。

2. 交叉网线：a. 将制作好的交叉网线插入两台计算机之间。

b. 测试网线的连接质量和传输速度。

c. 记录测试结果，包括网线的稳定性和传输速度。

讨论与分析：通过实验结果的对比可以得出以下结论：1. 直通网线适用于连接计算机和路由器等设备，其制作方法较为简单，传输速度和稳定性较高。

2. 交叉网线适用于连接两台计算机之间，其制作方法稍微复杂，但能够实现两台计算机之间的直接通信。

此外，实验中还可以对不同品牌和规格的网线进行比较，进一步验证网线质量对网络传输的影响。

同时，可以尝试使用不同的制作方法，如手工制作和机器制作，比较它们对网线质量的影响。

网络学堂之四：一步一步做网线在上一篇我们全面了解了双绞线网线和同轴电缆网线制作所需的材料及工具，本篇就要接着就要利用上篇所介绍的材料和工具继续介绍具体的网线制作方法。

通过本篇内容的学习，你可以全面掌握双绞线网线和细同轴电缆网线的制作方法。

特别是双绞线网线的制作，因为这类网络目前应用最广，还要注意不同用途的双绞线网线制作方法（如直连线线和交叉线）。

一、双绞线网线的制作双绞线网线的制作其实非常简单，就是把双绞线的4对8芯网线按一定规则插入到水晶头中，所以这类网线的制作所需材料仅需双绞线和水晶头；所需工具也较简单，通常仅需一把专用压线钳即可，这在上一篇已作详细介绍，在此就不再赘述了。

双绞线网线的制作其实就是网线水晶头的制作。

这类网线制作的难点就是不同用途的网线跳线规则不一样，下面先来看最基本的直通五类线（不用跳线）的制作方法，其它类型网线的制作方法类似，不同的只是跳线方法不一样而已。

1. 直通RJ-45接头的制作为了方便读者理解，下面以Step-By-Step方式一步步向大家介绍这类网线的制作方法，后面的章节及内容也尽量按这一方式进行。

第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

如图1所示。

当然也可使用专门的剥线工具来剥皮线。

【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

制作网线实验报告
实验名称：制作网线实验
实验目的：
1.掌握网络通信的基本原理，了解网线的不同类型，正确运用网线进行通信。

2.熟练掌握网线的制作方法，了解网线的构造和接头的结构。

实验器材：
● 网线
● 网线插头
● 网线钳子
● 网线测试仪
实验步骤：
1.揭掉网线两端的保护层，将每个线芯按照颜色顺序进行排列。

2.剪短网线的尾部，剥去线芯外皮，长度约为1.5厘米。

3.用网线钳子将每个线芯捏成“平行线”，修剪平行线的长度，
使其长度一致。

4.将插头套在网线尾部，用网线钳子将线芯压入插头的位置。

对于不同类型的插头，压入的具体顺序也不同，在此不再赘述。

5.插头压好后，用网线测试仪对网线进行测试，确保网线通信
完好无损。

实验结果：
经过实验，成功制作出了一根8P8C插头网线，可以进行数据
通讯。

通过使用网线测试仪的测试，测试结果良好，符合网络通
信标准要求。

实验体会：
制作网线需要非常细致地操作每一步，尤其是线芯的捏平和修
剪需要耐心和细心，否则会导致插头压不紧或者通信不良等问题。

在实验过程中，我学会了如何制作网线，掌握了网络通信的基本
知识和理论，对计算机网络有了更深入的了解，这让我受益匪浅。
