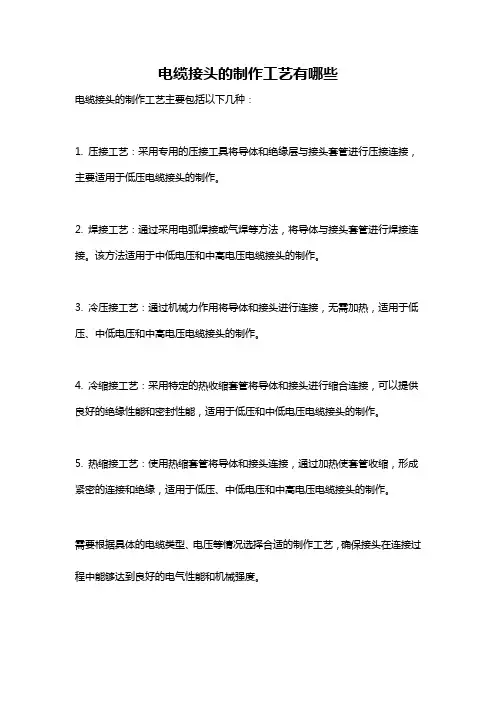

电缆接头的制作工艺有哪些
电缆接头的制作工艺主要包括以下几种:
1. 压接工艺:采用专用的压接工具将导体和绝缘层与接头套管进行压接连接,主要适用于低压电缆接头的制作。
2. 焊接工艺:通过采用电弧焊接或气焊等方法,将导体与接头套管进行焊接连接。
该方法适用于中低电压和中高电压电缆接头的制作。
3. 冷压接工艺:通过机械力作用将导体和接头进行连接,无需加热,适用于低压、中低电压和中高电压电缆接头的制作。
4. 冷缩接工艺:采用特定的热收缩套管将导体和接头进行缩合连接,可以提供良好的绝缘性能和密封性能,适用于低压和中低电压电缆接头的制作。
5. 热缩接工艺:使用热缩套管将导体和接头连接,通过加热使套管收缩,形成紧密的连接和绝缘,适用于低压、中低电压和中高电压电缆接头的制作。
需要根据具体的电缆类型、电压等情况选择合适的制作工艺,确保接头在连接过程中能够达到良好的电气性能和机械强度。
常见音视频线缆接头的制作教学目标掌握常见视频接头、音频接头和 VGA 接头的制作方法一、BNC(同轴电缆)接头的制作制作BNC接头(Q9接头)的常用工具是螺丝刀、电烙铁、剥线钳。
接头制作的基本步骤和方法如下:(一)剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或多根铜线构成,金属屏蔽网线是由金属线编织的金属网,芯线和屏蔽网之间用乳白色透明绝缘物填充。
剥线时,可用小刀将同轴电缆外层保护胶皮剥去 1-2cm,尽量不要割断金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去 0.5-1cm,使芯线裸露。
(二)芯线的连接BNC接头一般由 BNC接头本体、芯线插针、屏蔽金属套筒三部分组成,芯线插针用于连接同轴电缆芯线。
在剥线之后,将芯线插入芯线插针尾部的小孔,使用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。
当然,也可以使用电烙铁直接焊接芯线与芯线插针,焊接时注意不要将焊锡流露在芯线插针外表面。
如果没有专用卡线钳可用电工钳代替,需要注意将芯线压紧以防止接触不良,但要用力适当以免造成芯线插针变形。
(三)装配BNC接头连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从 BNC 接头本体尾部孔中向前插入,使芯线插针从前端向外伸出,最后将金属套筒前推,使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体内。
(四)压线保持套筒与金属屏蔽线接触良好,用卡线钳用力夹压套筒,使BNC接头本体固定在线缆上。
重复上述方法在同轴电缆另一端制作 BNC 接头即制作完成。
待BNC电缆制作完成,最好用万用电表进行检查后在使用,断路和短路均会导致信号传输故障。
二、RCA接头的制作RCA接头通常采用同轴传输信号(BNC)的方式,中轴用来传输信号,外沿一圈的接触层用来接地,可用于传输音频、视频信号,是工程应用中最常见的接头之一。
先将RCA接头金属套筒套入同轴电缆,待剥线完成后,使用电烙铁焊接电缆芯线与RCA 接头插针,焊接电缆屏蔽层与RCA接头金属外壳,再套上接头金属筒套即可。
常用音频线材的连接头卡农/大二芯/大三芯制作方式(图)常用音频线材的连接头卡农/大二芯/大三芯制作方式(图)一套可用的音响设备无论专业还是非专业的民用音响设备除了设备本身外还需要各种连接线材将进行连接后才能够正常安全使用。
通常民用的设备从简单的DVD到一套组合音响的线材都是附带的,也就是不用另加购买或制作;但是一套专业扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。
一根完整的线材是由接插头和线组成的。
下面是对常用插头、线材及连接线的制作的介绍。
1、常用设备的音频连接插头:在一个音频工程中设备的输出、输入信号种类分为音频信号和视频信号;音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号(音源设备如CD播放机/ 卡座/ DVD播放机及的输出多为非平衡信号)。
因此,连接插头也有平衡和非平衡之分,平衡插头为三芯结构,非平衡插头为二芯结构。
音频插头中还有一种功放与音箱连接用的专用插头,这种插头常见的为四芯结构(也有二芯、八芯)又因为是瑞士NEUTRIK(纽垂克)公司发明,因此又称“NEUTRIK(纽垂克)插头”或“四芯(二芯、八芯)音箱插头”。
1.1、常用的平衡信号插头:A、卡侬插头(XLR):卡侬头分为卡侬公头(XLR Male)和卡侬母头(XLR Female)。
卡侬头公、母的辨别很简单,带“针”的为“公头”,带“孔”的为“母头”。
很多音响设备的输入、输出端口为卡侬接口,同样带“针”的接口为“公座”,带“孔”的接口为“母座”。
B、大三芯插头或6.3mm三芯插头(PhoneJack Balance)1.2、常用的非平衡信号插头:A、大二芯插头(PhoneJack Unbalance )。
B、莲花插头(RCA)C、小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。
小三芯插头为三芯,前面说过三芯为平衡信号插头,但在通常的音响工程中小三芯插头多用于电脑及便携式音源(便携CD / MP3等)的音频信号输出用,因此将小三芯插头归入非平衡信号插头之列。
常用音频线材的连接头卡农大二芯大三芯制作方式常用音频线材的连接头卡农/大二芯/大三芯制作方式(图)常用音频线材的连接头卡农/大二芯/大三芯制作方式(图)一套可用的音响设备无论专业还是非专业的民用音响设备除了设备本身外还需要各种连接线材将进行连接后才能够正常安全使用。
通常民用的设备从简单的DVD到一套组合音响的线材都是附带的,也就是不用另加购买或制作;但是一套专业扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。
一根完整的线材是由接插头和线组成的。
下面是对常用插头、线材及连接线的制作的介绍。
1、常用设备的音频连接插头:在一个音频工程中设备的输出、输入信号种类分为音频信号和视频信号;音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号(音源设备如CD播放机/ 卡座/ DVD播放机及的输出多为非平衡信号)。
因此,连接插头也有平衡和非平衡之分,平衡插头为三芯结构,非平衡插头为二芯结构。
音频插头中还有一种功放与音箱连接用的专用插头,这种插头常见的为四芯结构(也有二芯、八芯)又因为是瑞士NEUTRIK(纽垂克)公司发明,因此又称“NEUTRIK(纽垂克)插头”或“四芯(二芯、八芯)音箱插头”。
1.1、常用的平衡信号插头:A、卡侬插头(XLR):卡侬头分为卡侬公头(XLR Male)和卡侬母头(XLR Female)。
卡侬头公、母的辨别很简单,带“针”的为“公头”,带“孔”的为“母头”。
很多音响设备的输入、输出端口为卡侬接口,同样带“针”的接口为“公座”,带“孔”的接口为“母座”。
B、大三芯插头或6.3mm三芯插头(PhoneJack Balance)1.2、常用的非平衡信号插头:A、大二芯插头(PhoneJack Unbalance )。
B、莲花插头(RCA)C、小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。
小三芯插头为三芯,前面说过三芯为平衡信号插头,但在通常的音响工程中小三芯插头多用于电脑及便携式音源(便携CD / MP3等)的音频信号输出用,因此将小三芯插头归入非平衡信号插头之列。
电缆电线接头方法电缆电线的接头方法非常多样化,根据不同的用途和需求可以选择不同的接头方法。
下面将详细介绍电缆电线的几种常见接头方法。
1. 焊接接头:焊接接头是将两根电缆电线的导体部分通过焊接的方式进行连接。
这种接头方法连接牢固,接触电阻小,适用于电流比较大的情况。
但焊接接头需要较高的操作技术和专业设备,并且一旦焊接完成就难以拆卸,不适用于需要频繁更换接头的情况。
2. 绞合接头:绞合接头是将两根电缆电线先进行解绞后再进行绞合,通过导体之间的绞合来实现电流的传导。
这种接头方法操作简便,适用于小电流和小功率的场合。
但由于绞合导体之间接触面积较小,接触电阻相对较大,因此不适用于高电流和大功率的情况。
3. 压接接头:压接接头是将电缆电线和接头进行压接,通过压接部分的金属卡紧导体来实现电流的传导。
这种接头方法无需进行焊接,操作简单方便,并且可以多次拆卸和重复使用。
压接接头适用于各种电流和功率的场合,但需要注意选择合适的压接工具和压接规范,以确保接头质量和安全可靠性。
4. 绝缘套接接头:绝缘套接接头是在电缆电线的导体上先套上绝缘套管,然后将接头插入绝缘套管内,通过绝缘套管的固定作用来实现电流的传导。
这种接头方法适用于对绝缘要求较高的场合,可以有效防止接触电阻和外界环境的影响。
但绝缘套接接头需要考虑接头插入绝缘套管的质量和工艺,以及维护绝缘套管的完好性。
5. 插拔接头:插拔接头是通过插拔的方式进行连接,常见的插拔接头包括插头、插座和插销等。
这种接头方法操作简单,方便快捷,适用于需要频繁更换接头的场合。
但插拔接头需要注意接触面的干净程度和插拔的力度,以及插头和插座的质量和匹配性。
总结来说,电缆电线的接头方法有很多种,根据不同的用途和需求可以选择不同的接头方法。
在选择和使用接头时,需要考虑电流、功率、绝缘要求、频繁拆卸等因素,并注意接头的质量和操作规范,以确保接头的质量和安全可靠性。

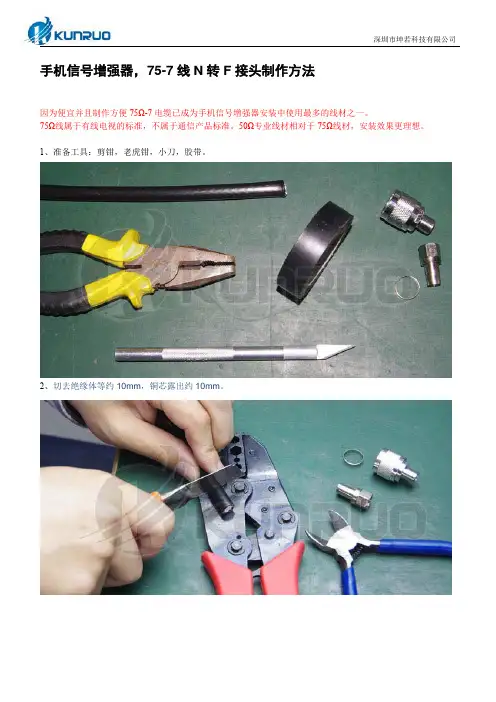

手机信号增强器,75-7线N转F接头制作方法
因为便宜并且制作方便75Ω-7电缆已成为手机信号增强器安装中使用最多的线材之一。
75Ω线属于有线电视的标准,不属于通信产品标准。
50Ω专业线材相对于75Ω线材,安装效果更理想。
1、准备工具:剪钳,老虎钳,小刀,胶带。
2、切去绝缘体等约10mm,铜芯露出约10mm。
3、75-7线保护套如果太紧,可以用风枪(现场可以用打火机)加热保护套,这样F接头制作更容易。
4、插入F接头。
如图
5、套上铁环。
6、用老虎钳夹紧铁环,使接头与电缆的连接更加牢固。
7、剪去多余的铜芯,漏出F头约5mm最佳。
如图,铜芯漏出约5mm。
8、用扳手拧紧,效果更好。
也可手动宁紧。
9、连接完成后的效果图。
10、制作完成后,接头应该用胶带缠好,这样接头更耐用。
实际安装过程中,有连接
坤若:手机信号放大器领导品牌。

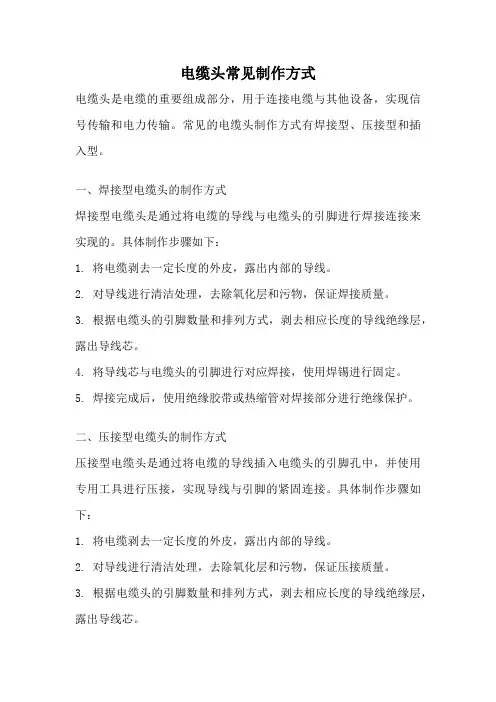

电缆头常见制作方式电缆头是电缆的重要组成部分,用于连接电缆与其他设备,实现信号传输和电力传输。
常见的电缆头制作方式有焊接型、压接型和插入型。
一、焊接型电缆头的制作方式焊接型电缆头是通过将电缆的导线与电缆头的引脚进行焊接连接来实现的。
具体制作步骤如下:1. 将电缆剥去一定长度的外皮,露出内部的导线。
2. 对导线进行清洁处理,去除氧化层和污物,保证焊接质量。
3. 根据电缆头的引脚数量和排列方式,剥去相应长度的导线绝缘层,露出导线芯。
4. 将导线芯与电缆头的引脚进行对应焊接,使用焊锡进行固定。
5. 焊接完成后,使用绝缘胶带或热缩管对焊接部分进行绝缘保护。
二、压接型电缆头的制作方式压接型电缆头是通过将电缆的导线插入电缆头的引脚孔中,并使用专用工具进行压接,实现导线与引脚的紧固连接。
具体制作步骤如下:1. 将电缆剥去一定长度的外皮,露出内部的导线。
2. 对导线进行清洁处理,去除氧化层和污物,保证压接质量。
3. 根据电缆头的引脚数量和排列方式,剥去相应长度的导线绝缘层,露出导线芯。
4. 将导线芯插入电缆头的引脚孔中,确保导线与引脚的正确对应。
5. 使用压接工具对电缆头与导线进行压接,使其牢固连接。
6. 压接完成后,使用绝缘胶带或热缩管对压接部分进行绝缘保护。
三、插入型电缆头的制作方式插入型电缆头是通过将电缆的插头部分插入到插座中实现连接的。
具体制作步骤如下:1. 将电缆剥去一定长度的外皮,露出内部的插头部分。
2. 对插头部分进行清洁处理,去除氧化层和污物,保证连接质量。
3. 根据插座的结构和插头的形状,调整插头部分的尺寸和形状,使其与插座相匹配。
4. 将插头部分插入插座中,确保插头与插座的正确对应。
5. 插入完成后,使用螺丝或卡扣等固定装置将插头与插座固定,确保连接可靠稳定。
电缆头的制作方式多种多样,不同的制作方式适用于不同的场景和需求。
在制作电缆头时,需要注意清洁处理、导线与引脚的正确对应、绝缘保护等关键环节,以确保电缆头的连接质量和稳定性。
电缆接头做法
电缆接头的制作是非常重要的,因为它直接影响到电缆的连接质量和稳定性。
以下是一种常见的电缆接头制作方法。
首先,准备所需材料和工具,包括电缆、电缆剥线器、绝缘套管、绝缘胶带、焊锡和焊锡枪等。
然后,根据需要将电缆分割成合适的长度,并使用电缆剥线器将电缆外皮剥离,露出内部的导线。
接下来,将各个导线的绝缘层剥离,露出金属导线。
确保每根导线的长度相等,并且导线之间没有错位。
然后,将导线根据颜色或功能进行配对。
将每个导线搭配好后,用绝缘胶带将导线绝缘,确保导线之间不会接触。
接着,用焊锡枪加热焊锡丝,然后将焊锡丝涂抹在导线的焊点上,使导线与焊锡充分接触并焊接好。
完成焊接后,用绝缘套管将焊接部分包裹起来,并使用热缩套管加热,使其收缩并与电缆紧密连接。
最后,检查接头的质量和稳定性。
确保焊接部分没有短路、断路等问题,并对接头进行绝缘测试,以确保接头安全可靠。
以上是一种常见的电缆接头制作方法,通过严格按照流程进行制作,可以保证接头的质量和可靠性。
常用音频线材的连接头卡农大二芯大三芯制作方式一、卡农连接头制作方式卡农连接头,又称为XLR连接头,主要用于音频设备的连接,如麦克风、音箱等。
卡农连接头一般有3个脚,分别为阳极(正脚)、阴极(负脚)和接地。
制作卡农连接头的步骤如下:1.准备材料:卡农连接头、连接线、焊锡等。
2. 剥开连接线两段的外绝缘层。
一般来说,外面的绝缘层是黑色的,剥掉约1.5cm。
3.用剥线钳剥开内绝缘层。
内绝缘层一般是红色、白色和铜色的线,将其剥开以露出内部的铜线。
4.确定卡农连接头的引脚。
阳极连接到1脚,阴极连接到2脚,接地连接到3脚。
卡农连接头上一般会有标注,也可以通过查阅连接头的规格书来确定。
5.将连接线的阳极引线焊接到卡农连接头的1脚上,阴极引线焊接到2脚上,接地引线焊接到3脚上。
要注意焊接时的时间和温度,不要烧坏连接头。
6.使用绝缘胶带或热缩管,将焊接处进行绝缘处理,确保连接头的稳定性和安全性。
二、大二芯连接头制作方式大二芯连接头主要用于耳机、喇叭等音频设备的连接。
大二芯连接头一般有3个极,分别是左声道、右声道和地线。
制作大二芯连接头的步骤如下:1.准备材料:大二芯连接头、连接线、焊锡等。
2. 剥开连接线两段的外绝缘层。
一般来说,外面的绝缘层是黑色的,剥掉约1.5cm。
3.用剥线钳剥开内绝缘层。
内绝缘层一般是红色和白色的线,将其剥开以露出内部的铜线。
4.确定大二芯连接头的引脚。
左声道连接到T极,右声道连接到R极,地线连接到S极。
大二芯连接头上一般会有标注,也可以通过查阅连接头的规格书来确定。
5.将连接线的左声道引线焊接到大二芯连接头的T极上,右声道引线焊接到R极上,地线引线焊接到S极上。
要注意焊接时的时间和温度,不要烧坏连接头。
6.使用绝缘胶带或热缩管,将焊接处进行绝缘处理,确保连接头的稳定性和安全性。
三、大三芯连接头制作方式大三芯连接头也是用于耳机、喇叭等音频设备的连接,它比大二芯连接头多了一个中央引线。
制作大三芯连接头的步骤如下:1.准备材料:大三芯连接头、连接线、焊锡等。
电缆头常见制作方式
电缆头是将电缆终端焊接或压接到连接器上的一个重要组件,用于连接各种不同类型的电缆。
电缆头的质量和制作方式直接影响到整个电缆系统的使用效果和安全性能。
以下将介绍一些常见的电缆头制作方式。
1. 压接电缆头
压接电缆头是将电缆绞线或裸线通过压接工具压接到连接器上的制作方式。
压接连接器一般包括连接器本身、绞线套以及压接工具。
压接电缆头的好处是制作简单、容易上手,且不需要使用焊接工具。
压接连接器分为分线式和单线式两种,分线式适用于多芯电缆,而单线式连接器适用于单芯电缆。
压接连接器适用于家庭或小型工业场所的电缆连接。
2. 焊接电缆头
焊接电缆头是将电缆终端先用电熔焊或气焊将导体与连接器连接,再使用绝缘套将导线部分绝缘封装。
焊接电缆头可以在更大、更重型的电缆系统中使用,因为电熔焊能更好地处理高功率的电线连接。
使用高质量的铜焊芯可以提高焊接连接的可靠性,同时也可以提高连接器
的使用寿命。
焊接电缆头需要更多的时间、精力与技术以及焊接工具来制作和检测。
3. 热缩电缆头
热缩电缆头是在电缆终端先压接一个金属接头,再使用热缩套将导线绝缘封装,使其达到密封、防水和防腐蚀的效果。
这种制作方式适用于需要更好的密封性和更强的防腐蚀性能的电缆系统。
热缩电缆头的制作需要使用专业工具,包括热缩套、压接钳和热风枪等。
以上是几种常见的电缆头制作方式。
选择哪种制作方式需要根据不同的电缆系统和使用情况而定。
无论哪种制作方式,都需要注意操作安全、质量控制和使用标准,以确保连接器的可靠性和安全性能。
常用导线接头的制作方法在进行电气线路、设备的安装过程中,假如当导线不够长或要分接支路时,就需要进行导线与导线间的连接。
常用导线的线芯有单股7 芯和19 芯等几种,连接方法随芯线的金属材料、股数不同而异。
一、单股铜线的直线连接l )首先把两线头的芯线做X形相交,相互紧密缠绕2-3 圈,如图1a 所示。
2 )接着把两线头扳直,如图1b 所示。
3 )然后将每个线头围绕芯线紧密缠绕6 圈,并用钢丝钳把余下的芯线切去,最终钳平芯线的末端,如图1c 所示。
图1 单股铜线的直线连接二、单股铜线的T 字形连接l )假如导线直径较小,可按图2a 所示方法绕制成结状,然后再把支路芯线线头拉紧扳直,紧密地缠绕6-8 圈后,剪去多余芯线,并钳平毛刺。
2 )假如导线直径较大,先将支路芯线的线头与干线芯线做十字相交,使支路芯线根部留出约3-5mm ,然后缠绕支路芯线,缠绕6-8 圈后,用钢丝钳切去余下的芯线,并钳平芯线末端,如图2b 所示。
三、7 芯铜线的直线连接l )先将剖去绝缘层的芯线头散开并拉直,然后把靠近绝缘层约1/3线段的芯线绞紧,接着把余下的2/3 芯线分散成伞状,并将每根芯线拉直,如图3a 所示。
2 )把两个伞状芯线隔根对叉,并将两端芯线拉平,如图3b 所示。
3 )把其中一端的7 股芯线按两根、三根分成三组,把第一组两根芯线扳起,垂直于芯线紧密缠绕,如图3c 所示。
4 )缠绕两圈后,把余下的芯线向右拉直,把其次组的两根芯线扳直,与第一组芯线的方向全都,压着前两根扳直的芯线紧密缠绕,如图3d 所示。
5 )缠绕两圈后,也将余下的芯线向右扳直,把第三组的三根芯线扳直,与前两组芯线的方向全都,压着前四根扳直的芯线紧密缠绕,如图3e 所示。
6 )缠绕三圈后,切去每组多余的芯线,钳平线端,如图3f 所示。
7 )除了芯线缠绕方向相反,另一侧的制作方法与3相同。
图2 单股铜线的T 字形连接图3 7芯铜线的直线连接四、7 芯铜线的T 字形连接l )把分支芯线散开钳平,将距离绝缘层1-8 处的芯线绞紧,再把支路线头7/8 的芯线分成4 根和3 根两组,并排齐;然后用螺钉旋具把干线的芯线撬开分为两组,把支线中 4 根芯线的一组插入干线两组芯线之间,把支线中另外 3 根芯线放在干线芯线的前面,如图4a 所示。
各种线材及接口,焊接方式BNC 头主要用于连接工作站等对扫描频率要求很高的系统。
BNC 接头可以隔绝视频输入信号,使信号相互间干扰减少且信号频宽较普通D-SUB 大,可达到最佳信号响应效果。
BNC 接头为同轴电缆是一种屏蔽电缆,有传送距离长、信号稳定的优点。
目前它还被大量用于通信系统中,如网络设备中的E1接口就是用两根BNC 接头的同轴电缆来连接的,在高档的监视器、音响设备中也经常用来传送音频、视频信号。
BNC 头的接法:①将上过锡的屏蔽网和芯线用斜口钳剪断,屏蔽网和芯线分别留长约7mm 和3mm 。
②用电烙铁给BNC 头上锡,一定要足够的锡以保证焊接强度。
③将上过锡的线缆与上过锡的BNC 头直接焊接。
整理毛刺。
可分为单/双声道接头:如果焊接双声道接头,就把主芯焊接到中心位置,其他2根分别为红线和黄线,红线焊接到长柄上,黄头焊接到短柄上。
如果焊接单声道就把红线和黄线一起焊接到柄上(单声道头只有一个柄)。
卡侬头的连接方法: 3#脚冷端(黑线)1#脚接地端(屏蔽)2#脚热端(红或白线)BNC 头:有别于普通15针D-SUB 标准接头的特殊显示器接口。
由RGB 三原色信号及行同步、场同步五个独立信号接头组成屏蔽 芯线卡侬头的焊接方法:红或白2,黑3,1屏蔽,卡侬总共是4个腿, 其中外屏蔽线分成2股,一股焊在1脚上,一股焊在那个厚的铁片上.红焊2,白焊3.莲花头(RCA头):各类视频源设备,视频终端设备都有此类接头。
目前普通的RCA头就是中心针加外铁壳的是最为普通的,这种加工方式也有两种,一种是单纯的中心导体焊接中心针,屏蔽层拧成一小股接在外铁壳上,这种仅适作为同轴结构的线材,如果是平衡结构的线比如一对加屏蔽的线就是正极一般为红色的那根线就焊中心针,负极和地线拧在一起焊外铁壳上面。
另外还有一种也要求满焊的情况就是在成型内模之后(先焊好中心针之后),再把屏蔽环焊在外铁壳上面的,这种抗躁性要求比较高的了在施工中还会用到莲花头耦合器,用于转接或跳线。
一、2M线制作1、工具电烙铁、专用压线钳、斜口钳、美工刀、美工刀、焊锡丝。
2、制作步骤(1)将同轴缆外皮拨开如图所示.将2M头尾部外套拧开,并将尾部外套、压接套管套在同轴线上。
(2)用工具刀将同轴缆外皮剥去12mm,剥时力量适当,注意不得伤及屏蔽网。
2Mbit/s同轴线是成对使用的,其中一根用作发信,一根用作收信,对其用途做了定义后应做好标签。
将露出的屏蔽网从左至右分开,用斜口钳剪去4mm,使屏蔽网长度为8mm.用工具刀将内绝缘层剥去2mm,注意不要伤及同轴缆芯线,将剥好的同轴线穿入同轴插头压接套管内.将同轴缆芯线插入同轴体铜芯杆,涂少许焊锡膏在同轴芯线上,用电烙铁沾锡点焊,焊接时间不得太长,以免破坏内绝缘,导致同轴芯线接地,要求焊点光滑、整洁、不虚焊。
注意:焊接时确保焊锡充分融化,并且焊点大小适中,及不虚焊由部导致同轴芯线与同轴体短路。
将屏蔽层贴附在同轴体接地管上,使屏蔽网尽可能大面积的与接地管接触,将压接套管套在屏蔽网上,保持压接套管与接地管留有1mm的距离,并保证屏蔽层不超出导压接管。
用压线钳将压接管与接地管充分压接,但用力适当,不得压裂接地管。
压好后将同轴插头外套旋紧在同轴体上,用万用表测试是否有短路。
二、RJ45水晶头制作1、标准现在最常用的标准是:TIA/EAI 568B,还有一种是TIA/EAI 568A。
他们的接线稍微有些不同,制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己身体,从左至右排序为 12345678 如下:TIA/EIA-568B:1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕 TIA/EIA—568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕10M以太网的网线接法使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用4,5,7,8编号的芯线传递数据。
100BASE—T4 RJ—45对双绞线网线接法的规定如下: 1、2用于发送,3、6用于接收,4、5,7、8是双向线。
各种线材1. VGA线VGA接口15根针,其对应接口定义如下,其下为VGA接头图。
1)红基色red2)绿基色green3)蓝基色blue4)地址码ID Bit5)自测试( 各家定义不同)6)红地7)绿地8)蓝地9)保留( 各家定义不同)10)数字地11)地址码12)地址码13)行同步14)场同步15)地址码( 各家定义不同)注意,公母头焊接时,须注意将方向平行反过来焊接。
普通VGA线焊接方法如下(D15焊接法):1)红线的芯线脚 12)红线的屏蔽线脚 63)绿线的芯线脚 24)绿线的屏蔽线脚75)蓝线的芯线脚 36)蓝线的屏蔽线脚87)黑线脚108)棕线脚119)黄线脚1310)白线脚1411)外层屏蔽D15端壳压接如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法:就是在D15两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上;1、2、3脚接红、绿、蓝的芯线;13接黄线;14接白线;外层屏蔽压接到D15端壳。
2. 232线缆(可用网线替代专用线缆)RS232接口是1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。
DB25的串口一般只用到的管脚只有2(RXD)、3(TXD)、7(GND)这三个,随着设备的不断改进,现在DB25针很少看到了,代替他的是DB9的接口,DB9所用到的管脚比DB25有所变化,是2(RXD)、3(TXD)、5(GND)这三个。
因此现在都把RS232接口叫做DB9。
RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。
各种线材1. VGA线VGA接口15根针,其对应接口定义如下,其下为VGA接头图。
1)红基色red2)绿基色green3)蓝基色blue4)地址码ID Bit5)自测试( 各家定义不同)6)红地7)绿地8)蓝地9)保留( 各家定义不同)10)数字地11)地址码12)地址码13)行同步14)场同步15)地址码( 各家定义不同)注意,公母头焊接时,须注意将方向平行反过来焊接。
普通VGA线焊接方法如下(D15焊接法):1)红线的芯线脚 12)红线的屏蔽线脚 63)绿线的芯线脚 24)绿线的屏蔽线脚75)蓝线的芯线脚 36)蓝线的屏蔽线脚87)黑线脚108)棕线脚119)黄线脚1310)白线脚1411)外层屏蔽D15端壳压接如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法:就是在D15两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上;1、2、3脚接红、绿、蓝的芯线;13接黄线;14接白线;外层屏蔽压接到D15端壳。
2. 232线缆(可用网线替代专用线缆)RS232接口是1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。
DB25的串口一般只用到的管脚只有2(RXD)、3(TXD)、7(GND)这三个,随着设备的不断改进,现在DB25针很少看到了,代替他的是DB9的接口,DB9所用到的管脚比DB25有所变化,是2(RXD)、3(TXD)、5(GND)这三个。
因此现在都把RS232接口叫做DB9。
RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到4000英尺(速率低于100kb/s时),并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A 标准。
为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS作前缀称谓。
RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备(控制器)进行通讯的方式。
通讯距离:9600波特率下建议在13米以内。
通讯速率(波特率Baud Rate):缺省常用的是9600 bps,常见的还有1200 2400 4800 19200 38400等。
波特率越大,传输速度越快,但稳定的传输距离越短,抗干扰能力越差。
备注:一般台式机会自带1-2个串口插座(公头(9针插头上带针的俗称公头,带针孔的俗称母头)),现在的笔记本一般不带串口插座,可以购买USB串口转换器,具体请参考怎样使用USB串口转换器?公头 接线端子排序图母头 接线端子排序图一般只用 2 3 5 号三根线。
2 RxD Receive Data ,Input3 TxD Transmit Data ,Output5 GND Ground串口连接线: 一般标配是3米以内。
网线RJ45 TO RS232:1、串口:五口在上,四口在下2、RJ45:586a或586b3、从左向右:空、黄、黑、红橙、绿(上)褐、兰、白、空(下)3. 485线缆(可用网线替代专用线缆)RS485和RS232的基本的通讯机理是一致的,他的优点在于弥补了RS232 通讯距离短,不能进行多台设备同时进行联网管理的缺点。
计算机通过RS232 RS485转换器,依次连接多台485设备,采用轮询的方式,对总线上的设备轮流进行通讯。
接线标示是485+ 485- ,分别对应链接设备(控制器)的485+ 485-。
通讯距离:最远的设备(控制器)到计算机的连线理论上的距离是1200米,建议客户控制在800米以内,能控制在300米以内效果最好。
如果距离超长,可以选购485中继器(延长器)(请向专业的转换器生产公司购买,中继器的放置位置是在总线中间还是开始,请参考相关厂家的说明书。
)选购中继器理论上可以延长到3000米。
负载数量:即一条485总线可以带多少台设备(控制器),这个取决于控制器的通讯芯片和485转换器的通讯芯片的选型,一般有32台,64台,128台,256台几种选择,这个是理论的数字,实际应用时,根据现场环境,通讯距离等因素,负载数量达不到指标数。
微耕公司控制器和转换器按256台设计,实际建议客户每条总线控制在80台以内。
如果有几百上千台控制器,请采用多串口卡或者485HUB来解决,具体请参考“如果系统控制器数成百上千台,如何组网?”坚决禁止使用无源485转换器,具体请参考“为什么禁止使用无源485转换器?”485通讯总线(必须用双绞线,或者网线的其中一组),如果用普通的电线(没有双绞)干扰将非常大,通讯不畅,甚至通讯不上。
每台控制器设备必须手牵手地串下去,不可以有星型连接或者分叉。
如果有星型连接或者分叉,干扰将非常大,通讯不畅,甚至通讯不上。
由于RS232接口标准出现较早,难免有不足之处,主要有以下四点:(1)接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
(2)传输速率较低,在异步传输时,波特率为20Kbps;因此在“南方的老树51CPLD 开发板”中,综合程序波特率只能采用19200,也是这个原因。
(3)接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。
(4)传输距离有限,最大传输距离标准值为50英尺,实际上也只能用在50米左右。
针对RS232接口的不足,于是就不断出现了一些新的接口标准,RS-485就是其中之一,它具有以下特点:(1)RS-485的电气特性:逻辑“1”以两线间的电压差为+(2—6)V表示;逻辑“0”以两线间的电压差为-(2—6)V表示。
接口信号电平比RS-232降低了,就不易损坏接口电路的芯片,且该电平与TTL电平兼容,可方便与TTL电路连接。
(2)RS-485的数据最高传输速率为10Mbps。
(3)RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。
(4)RS-485接口的最大传输距离标准值为4000英尺,实际上可达3000米,另外RS-232接口在总线上只允许连接1个收发器,即单站能力。
而RS-485接口在总线上是允许连接多达128个收发器。
即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。
因为RS485接口组成的半双工网络,一般只需二根连线(我们一般叫AB线),所以RS485接口均采用屏蔽双绞线传输。
如果采用网线布线,两端都为RS485,则线序为:1)绿RS-485 R+ RS-485 T+2)黄RS-485 R- RS-485 T-3)蓝RS-485 T+ RS-485 R+4)红RS-485 T- RS-485 R-如一端为RS485、另一端是RS232,则需要采用专用转换器将RS485转为RS232,方能正常通信。
4. RS422他的通讯原理和RS485类似,区别在于他的总线是两组双绞线(4根线),分别标示为R+ R- T+ T- .缺点是布线成本高,容易搞错。
现在用得比较少了。
5. 网线[转自IT168]双交线做法有两种国际标准:EIA/TIA568A和EIA/TIA568B,而双交线的连接方法也主要有两种:直通线缆和交叉线缆。
直通线缆的水镜头两端都遵循568A或568B标准,双交线的每组线在两端是一一对应的,颜色相同的在两端水晶头的相应槽中保持一致。
它主要用在交换机(或集线器)Uplink口连接交换机(或集线器)普通端口或交换机普通端口连接计算机网卡上。
而交叉线缆的水晶头一端遵循568A,而另一端则采用568B标准,即A水晶头的1、2对应B水晶头的3、6,而A水晶头的3、6对应B水晶头的1、2,它主要用在交换机(或集线器)普通端口连接到交换机(或集线器)普通端口或网卡连网卡上。
网线的制作:(1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。
(2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
(注意:剥与大拇指一样长就行了)【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度,这样可以有效避免剥线过长或过短。
剥线过长一则不美观,另一方面因网线不能被水晶头卡住,容易松动;剥线过短,因有包皮存在,太厚,不能完全插到水晶头底部,造成水晶头插针不能与网线芯线完好接触,当然也不能制作成功了。
(3)排序:剥除外包皮后即可见到双绞线网线的4对8条芯线,并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。
每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开,理顺,捋直,然后按照规定的线序排列整齐。
目前,最常使用的布线标准有两个,即T568A标准和T568B标准。
T568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
T568B标准描述的线序从左到右依次为:1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
在网络施工中,建议使用T568B标准。
当然,对于一般的布线系统工程,T568A也同样适用。
排列水晶头8根针脚:将水昌头有塑造料弹簧片的一面向下,有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己,此时,最左边的是第1脚,最右边的是第8脚,其余依次顺序排列。
(4)剪齐:把线尽量抻直(不要缠绕)、压平(不要重叠)、挤紧理顺(朝一个方向紧靠),然后用压线钳把线头剪平齐。
这样,在双绞线插入水晶头后,每条线都能良好接触水晶头中的插针,避免接触不良。
如果以前剥的皮过长,可以在这里将过长的细线剪短,保留的去掉外层绝缘皮的部分约为14mm,这个长度正好能将各细导线插入到各自的线槽。
