任务一(项目一)网络线缆制作与测试

实验1 网络命令测试与网线制作学时：2一、实验目的1、了解局域网的组网方式、IP地址设置与相关网络命令；2、了解双绞线的两种制作规范，掌握RJ-45头的制作，以及网线连通性的测试。

二、实验环境网络主机、RJ-45头若干、双绞线若干米、RJ－45压线钳一把、测试仪一套。

三、实验内容及步骤：1、主机IP地址设置，网线的连通性的测试；3、直通UTP电缆的制作。

四、实验过程1、手工配置TCP/IP参数（1）要实现对等网中的各台计算机能够连接到网络中，除了硬件连接外，还必须安装软件系统，如网络协议软件。

本实验使用典型的TCP/IP软件。

在Windows 2003/XP 操作系统中，由于TCP/IP缺省已安装在系统中，所以可以直接配置TCP/IP参数。

在设计和组建一个网络时，必须要对网络进行规划，其中也包括对网络地址和规划和使用，例如使用哪一类IP地址，需要为多少台计算机分配IP地址，每台计算机是自动获取IP地址（动态IP地址，通过DHCP服务实现），还是通过手工方式进行设置（静态IP地址）等。

在本实验中，采用手工方式设置IP地址。

（2）使用鼠标右键单击桌面上的“网上邻居”，从快捷菜单中选择“属性”命令，打开“网络连接”窗口，用鼠标右键单击窗口中的“本地连接”，从快捷菜单中选择“属性”命令，打开“本地连接属性”对话框，如下图1所示图1 “本地连接属性”对话框然后，选择“Internet协议（TCP/IP）”，并单击“属性”按钮，打开“Internet协议（TCP/IP）属性”对话框，如下图2所示。

图2 “TCP/IP属性”对话框（3）选中“使用下面的IP地址”单选框，在“IP地址”文本框中输入相应的IP地址，在“子网掩码”文本框中输入该类IP地址的子网掩码（向实验指导人员索取需要设置的IP 地址，或者保持本机原有的IP地址不变）。

单击“确定”按钮，将IP地址设置到本台计算机。

（4）单击桌面的网络邻居，可以发现网络中的其他计算机，如果每台计算机中将资源都设置为共享，就可以实现小型网络的资源共享服务。

实验一 RJ45网线制作与测试一、实验目的1、了解RJ45+RJ11压线钳的使用方法；2、学会使用RJ45+RJ11压线钳制作数据跳线；3、了解RJ45水晶头的结构及制作方法；4、了解RJ45网络测试仪的使用方法。

二、实验设备1、RJ45+RJ11压线钳1把2、RJ45水晶头若干3、超五类线或六类线若干4、RJ45网络测试仪1套三、实验内容1、制作并测试A类数据跳线；2、制作并测试B类数据跳线。

四、实验原理1、双绞线TP(Twisted Pair)分为非屏蔽双绞线(UTP：Unshielded TP)和屏蔽双绞线(STP Shielded TP)，而屏蔽双绞线又可分为FTP(铝箔屏蔽双绞线)、SFTP(铝箔、铜网屏蔽双绞线)、SSTP(独立屏蔽双绞线)等。

2、RJ-45水晶头俗称RJ-45插头，用于数据电缆的端接，实验设备、配线架模块间的连接及变更。

如图1-1所示。

图1-1 RJ-45水晶头RJ-45水晶头通常接于双绞线的两端，形成跳线。

它们的设计与组合式插座相匹配。

RJ-45连接器是8针连接器。

线对和针序号的对应关系有两种国际标准：ANSI/TIA/EIA 568-A(图1-2)和ANSI/TIA/EIA 568-B(图1-3)。

简称为A类和B类标准，一般使用B类标准制作连接线、插座、配线架。

线对和针序号的对应关系为：1、ANSI/TIA/EIA 568-A：1-白/绿、2-绿、3-白/橙、4-蓝、5-白/蓝、6-橙、7白/棕、8-棕；2、ANSI/TIA/EIA 568-B：1-白/橙、2-橙、3-白/绿、4-蓝、5-白/蓝、6-绿、7白/棕、8-棕；1-2 ANSI/TIA/EIA 568-A 图1-3 ANSI/TIA/EIA 568-B3、双绞线的分类：第1类：主要用于传输语音（此类标准主要用于20世纪80年代初之前的电话电缆），不用于数据传输。

第2类：传输频率为1MHz，用于语音传输和最高传输速率4Mbit/s的数据传输，常见于使用4Mbit/s规范令牌传递协议的旧的令牌网。

温州大学物理与电子信息工程学院
计算机网络实验报告
图1.7-a UTP制作1 图1.7-b UTP制作2
注：1。

此模板为专业实验报告的基本要求，若有特殊要求的实验，可在此模板基础上增加，但不可减少。

２．实验报告必须在学生提交报告后一星期内批改。

另附创新技能方案及结果分析
说明：
①上下页边距改成2厘米，左边距为2.0厘米，右边距为1.5厘米。

②表格位置为居中
创新活动
某企业需建立一个局域网，其网络拓扑结构如图1.8所示，企业的网络中心设置在2号楼，1号楼与2号楼的距离为200米，3号楼与2号楼的距离为600米。

请你为此网络选择合适的传输介质。

提示：在本网络中，除了UTP线缆外，还会涉及使用光纤，请你通过查找相关的技术资料来给出关于光纤制作的简要说明文档，包括光纤分类、连接器件及其选择、光纤制作要点。

图1.8UTP制作创新拓扑结构图。

实验1网络线制作一、实验目的1.理解双绞线的两种制作标准: EIA／TIA568A标准和EIA／TIA568B标准。

2.熟练掌握双绞线的制作方法、制作技巧及测试。

3.区分直通线和交叉线的特点及其不同的用途。

二、实验理论基础1.认识计算机网络的有线传输介质------双绞线计算机网络的有线传输介质包括同轴电缆、双绞线和光纤, 这里只介绍双绞线的有关知识和制作方法。

2.在一根双绞线电缆中可包含多对双绞线, 导线扭绞的目的是为了减少线对之间的干扰, 连接计算机的双绞线电缆通常包含4对双绞线, 每对双绞线按一定的色彩标记, 线对的常用色彩标记方法为：白绿/绿、白蓝/蓝、白橙/橙、白棕/棕。

双绞线电缆分为屏蔽双绞线STP和非屏蔽双绞线UTP, 局域网中通常使用UTP。

按传输质量, 双绞线电缆分为1类到5类, 后来出现了超5类、6类双绞线, 一般局域网使用5类双绞线。

3.在双绞线的两端应压接有8脚的RJ-45连接器（俗称水晶头）以连接计算机的网卡或集线设备（集线器、交换机、路由器等）。

在10Base-T、100Base-T 以太网中只使用了双绞线电缆4对中的2对, 其中RJ-45连接器中的1、2引脚用于发送信号, 3、6引脚用于接收信号；而1000Base-T以太网中使用了双绞线电缆中全部的4对双绞线。

4.双绞线的两种制作标准目前在10Base-T、100Base-T以及1000Base-T网络中, 最常使用的双绞线布线标准有两个,即EIA／TIA568A标准和EIA／TIA568B标准。

EIA／TIA568A标准描述的线序从左到右依次为: 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；EIA／TIA568B标准描述的线序从左到右依次为: 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

如下表所示:T568A标准和T568B标准线序表5.在这两种标准中, 线对排列顺序的改变（第3.5线交换）, 是为使线路传输阻抗减少, 传输速度加快。

计算机网络实训（验）项目报告教师评语教师签字日期成绩学生姓名赵文秀学号 1133101455951班级11秋计专分组项目编号01 项目名称网络线缆的制作实训报告一、实训目的1、了解与布线有关的标准与标准组织。

2、掌握三类UTP线缆的作用与制作。

3、掌握三类UTP线缆制作工具的使用方法。

4、了解UTP线缆测试的主要指标，并掌握简单网络测试仪的使用。

5、了解光纤线缆的制作过程。

二、实训内容与步骤（要求：针对实训案例的每项工作，完成实验，并分别撰写实训步骤）1．制作直连线的主要步骤。

（1）用剥线钳在线缆的一端剥出一定长度的线缆。

（2）用手将4对绞在一起的线缆按白橙、橙、白绿、绿、白蓝、蓝、白棕、棕的顺序拆分开来并小心地拉直。

（注意：切不可用力过大，以免扯断线缆）（3）按表1-2端1的顺序调整线缆的颜色顺序。

（即交换蓝线与绿线的位置）（4）将线缆整平直并剪齐，确保平直线缆的最大长度不超过1.2cm。

（5）将线缆放入RJ-45插头，在放置过程中注意RJ-45插头的把子朝下，并保持线缆的颜色顺序不变。

（6）检查已放入RJ-45插头的线缆颜色顺序，并确保线缆的末端已位于RJ-45插头的顶端。

（7）用压线工具用力压制RJ-45插头，以使RJ-45插头内部的金属薄片能穿破线缆的绝缘层。

（8）重复步骤（1）～（7）制作线缆的另一端，直至完成直连线的制作。

（9）用网线测试仪或让教师检查已制作完成的网线2．制作交叉线的主要步骤。

（1）按制作直连线的步骤（1）～（7）制作线缆的一端。

（2）用剥线工具在线缆的另一端剥出一定长度的线缆。

（3）用手将4对绞在一起的线缆按白绿、绿、白橙、橙、白蓝、蓝、白棕、棕的顺序拆分开来并小心地拉直（4）按表1-3端2的顺序调整线缆的颜色顺序，即交换橙线与蓝线的位置。

（5）将线缆整平直并剪齐，确保平直线缆的最大长度不超过1.2cm。

（6）将线缆放入RJ-45插头，在放置过程中注意RJ-45插头的把子朝下，并保持线缆的颜色顺序不变。

实验1：制作线缆
实验目的：
了解双绞线制作标准，能够制作连接同种设备和异种设备的网线，能够识别两种不同的网线的应用环境，熟悉使用制作线缆的工具。

实验说明：
1：制作连接同种设备的网线—直通双绞线，主要记录制作水晶头的步骤。

2：制作连接异种设备的网线---交叉双绞线，主要记录制作水晶头的步骤。

3：记录网线测试是否正常，如果网线不能正常工作，要判断在制作过程中出现的问题所在，以及纠正的方法。

注意:
1：按照要求完成各实验项目。

2：详细记录操作过程中的每一个步骤，包括命令、菜单的选项等。

实验记录：
同步测试姓名：学号：
成绩：教师签名：。

对于制作的方法不同测试仪上的指示灯亮的顺序也不同如果是直通线测试仪上的灯应该是依次顺序的亮如果做的是双绞线那测试仪的一段的闪亮顺序应该是3614527六思考题在hub和hub的连接中通常有两种类型的网线可供选择请问当hub有级联口和没有级联口的两种情况下你分别选择那种哪一种类型的网线进行hub互联

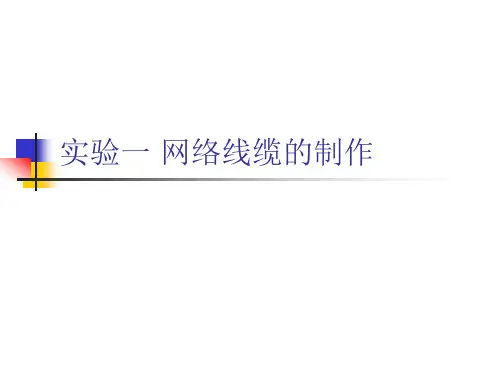

实验一 网络线缆的制作
EIA/TIA568A和EIA/TIA568B 标准 T568A标准描述的线序从左到右依次 为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、 6-橙、7-白棕、8-棕。T568B标准描述的线 序从左到右依次为：1-白橙、2-橙、3-白 绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
制作过程中将使用的工具及其它设备 1、RJ-45水晶头： 双绞线的两端必须都安装RJ-45插头， 以便插在网卡、集线器（Hub）或交换机 （Switch）RJ-45接口上。
2、压线钳 在双绞网线制作中，最简单的方法就 只需一把网线压线钳即可，如图所示。它 可以完成剪线、剥线和压线三种用途。在 购买网线钳时一定要注意选对种类，因为 网线钳针对不同的线材会有不同的规格， 一定要选用双绞线专用的压线钳才可用来 制作双绞以太网线。
三、三种UTP线缆的作用及线序
直连线（Straight-Thru） 直连线用于计算机连入HUB或交换机的以太 网口，双绞线两端均遵循EIA/TIA568A或 EIA/TIA568A EIA/TIA568B标准。以下使用EIA/TIA568B。
六、思考题
在Hub和Hub的连接中，通常有两种类型 的网线可供选择，请问当Hub有级联口和 没有级联口的两种情况下，你分别选择那 种哪一种类型的网线进行Hub互联。

国际标准 布线标准包括ISO标准、美国标准和欧 洲标准等，其中较有影响力的有ANSI、 EIA、ISO等。 目前，在计算机网络中，使用最为广 泛的是EIA/TIA568A和EIA/TIA568B 标准。

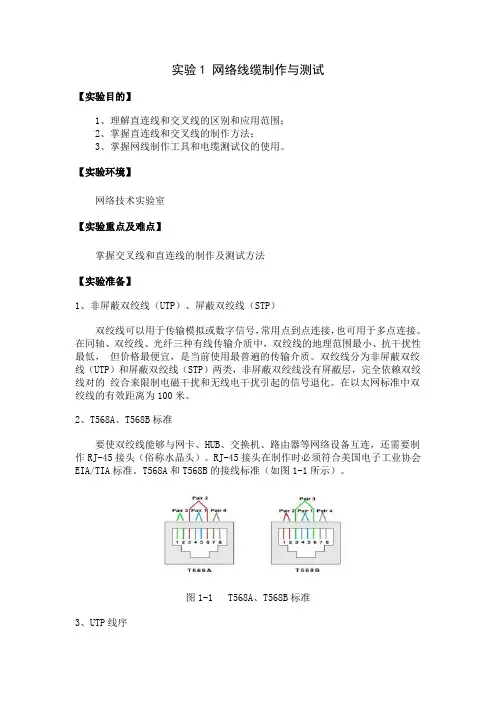

实验1 网络线缆制作与测试【实验目的】1、理解直连线和交叉线的区别和应用范围；2、掌握直连线和交叉线的制作方法；3、掌握网线制作工具和电缆测试仪的使用。

【实验环境】网络技术实验室【实验重点及难点】掌握交叉线和直连线的制作及测试方法【实验准备】1、非屏蔽双绞线（UTP）、屏蔽双绞线（STP）双绞线可以用于传输模拟或数字信号，常用点到点连接，也可用于多点连接。

在同轴、双绞线、光纤三种有线传输介质中，双绞线的地理范围最小、抗干扰性最低，但价格最便宜，是当前使用最普遍的传输介质。

双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，非屏蔽双绞线没有屏蔽层，完全依赖双绞线对的绞合来限制电磁干扰和无线电干扰引起的信号退化。

在以太网标准中双绞线的有效距离为100米。

2、T568A、T568B标准要使双绞线能够与网卡、HUB、交换机、路由器等网络设备互连，还需要制作RJ-45接头（俗称水晶头）。

RJ-45接头在制作时必须符合美国电子工业协会EIA/TIA标准。

T568A和T568B的接线标准（如图1-1所示）。

图1-1 T568A、T568B标准3、UTP线序直通缆的线序：两端都采用T568B标准，在异种设备之间使用（如图1-2所示）。

图1-2 直通电缆的线序交叉电缆的线序：一端采用T568B标准，另一端采用T568A标准，在同种设备之间使用（如图1-3所示）。

图1-3 交叉电缆的线序4、双绞线、压线钳、简易测线仪、RJ45接头（如图1-4所示）图1-4【实验步骤】1．先用双绞线剥线器将双绞线的外皮除去3厘米左右（如图1-5所示）。

图1-52．根据568B的标准来排列各色线顺序（白橙，橙，白绿，蓝，白蓝，绿，白棕，棕）。

需要特别注意的是，绿色条线必须跨越蓝色对线。

3．把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头（如图1-6所示）。

图1-64．将双绞线的每一根线依序放入RJ45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推（如图1-7所示）。

广东省高级技工学校文化理论课教案（首页）（代号A—3） JWC001-1-1 共 7 页【课题引入】同学们都喜欢上网吗？你们知道网络连接必备的器材都有哪些吗？这节课我们就来学习网线的制作。

【讲授新课】一、认识双绞线与水晶头1、双绞线：我们局域网内组网所采用的网线，使用最为广泛的为双绞线，双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。

它一般有屏蔽与非屏蔽双绞线之分。

双绞线价格低廉、连接可靠、维护简单，可提供高达100Mbps的传输带宽，在综合布线系统中被广泛应用。

2、水晶头：RJ-45插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。

RJ-45接口是连接非屏蔽双绞线的连接器。

水晶头接口前端有8个凹槽，凹槽内共有8个金属接点，与线芯总的铜质导线内芯接触，以联通整个网络。

二、认识网线钳与测线仪1、网线钳：在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P 为RJ11电话线路压线槽。

在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。

最前端是剥线口,用来剥掉网线外皮。

后端的刀片主要用来切断网线。

2、测线仪：测线仪一般有主机和子机两部分组成，两部分上面都有8个指示灯和两个RJ45接口。

三、接线标准与连接方式1、接线标准，双绞线的制作方式有两种国际标准，分别为EIA/TIA568A和EIA/TIA568B。

T568A： T568B：2、连接方法：两种，分别为直通连接和交叉连接。

直通连接：网线两端都按T568B接线标准连接交叉连接：网线一端按T568B接线标准接，另一端按T568A标准接。

四、网线的制作与测试制作步骤：1、将外皮剥除：利用剥线口将双绞线的外皮除去2—3厘米。

2、排列好线序：剥开每一对线，按照排列顺序要求，将8条线捋直。

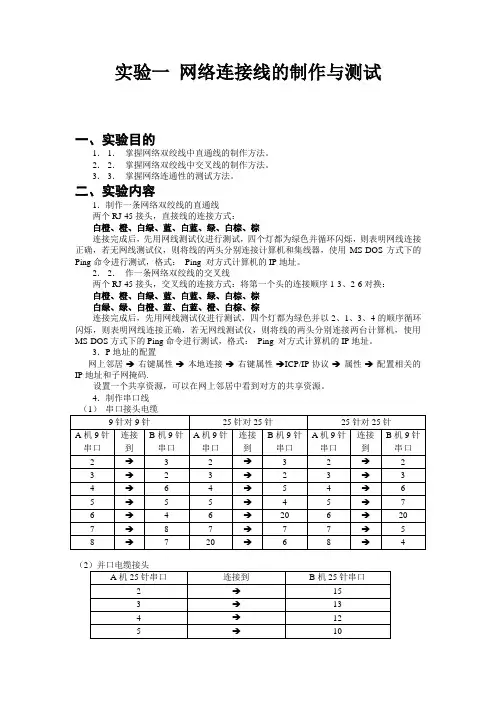

实验一网络连接线的制作与测试
一、实验目的
1．1．掌握网络双绞线中直通线的制作方法。

2．2．掌握网络双绞线中交叉线的制作方法。

3．3．掌握网络连通性的测试方法。

二、实验内容
1．制作一条网络双绞线的直通线
两个RJ-45接头，直接线的连接方式：
白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
连接完成后，先用网线测试仪进行测试，四个灯都为绿色并循环闪烁，则表明网线连接正确，若无网线测试仪，则将线的两头分别连接计算机和集线器，使用MS-DOS方式下的Ping命令进行测试，格式：Ping 对方式计算机的IP地址。

2．2．作一条网络双绞线的交叉线
两个RJ-45接头，交叉线的连接方式：将第一个头的连接顺序1-3、2-6对换：
白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
连接完成后，先用网线测试仪进行测试，四个灯都为绿色并以2、1、3、4的顺序循环闪烁，则表明网线连接正确，若无网线测试仪，则将线的两头分别连接两台计算机，使用MS-DOS方式下的Ping命令进行测试，格式：Ping 对方式计算机的IP地址。

3．P地址的配置
网上邻居→右键属性→本地连接→右键属性→ICP/IP协议→属性→配置相关的IP地址和子网掩码.
设置一个共享资源，可以在网上邻居中看到对方的共享资源。

4．制作串口线
（
三、总结及要求
1.写出实验报告。

2.写出进行网络测试的方式。

3.本次实验的体会。

网线制作与测试范文一、网线制作网线是计算机、网络设备之间传输数据的重要连接线，其制作需要一定的技巧和工具。

制作网线的材料包括：网线线缆、插头、保护套、插头套以及剥线器等工具。

制作步骤如下：1. 选购合适的网线线缆：根据需要确定网线的种类，包括Cat 5、Cat 5e、Cat 6等，根据要求选择合适长度的网线线缆。

2.选择插头：插头有RJ-45、RJ-11等不同类型，选择与网线对应的插头。

3.剥线：使用剥线器将一端的网线线缆剥开一段合适的长度，露出8根彩色线芯。

4.整理线芯顺序：按照网络标准的T568A或T568B布线顺序，整理线芯顺序，将每根线芯扭成一束，并保持线芯间不交错。

5.截断线芯：使用剥线器修剪整理好的线芯，确保每根线芯长度一致。

6.插头安装：将整理好的线芯插入插头，确保线芯插入插头的金属接触片中，然后用压线工具将插头与线芯之间的连接牢固。

7.安装保护套：安装保护套在插头和线缆之间，用于保护连接处。

二、网线测试制作好的网线需要经过测试，以确保连接质量良好。

网线测试可以使用网络线缆测试仪来进行，测试包括以下几个方面：1.连通性测试：将已制作好的网线一端插入网络线缆测试仪，将另一端插入网络设备（如计算机、交换机等），测试仪会通过发送和接收信号来检测两端的连通情况。

测试通过表示网线连接正常，否则可能出现接线不良或线缆损坏等情况。

2.线长测试：测试仪可以通过发送信号来测量网线的长度，根据信号返回的时间差来计算网线的长度。

如果长度超过了制造商规定的最大长度，可能会影响信号的传输质量。

3.信号质量测试：测试仪可以检测信号的传输质量，包括信号强度和接收到的误码率等。

测试结果应该符合网络标准的要求，以保证信号的传输质量和稳定性。

4.信号速率测试：测试仪可以测试网线的传输速率，包括测试网线是否支持千兆以太网等。

通过测试可以了解网线的传输能力和速率。

总结：网线制作与测试是保障网络通信质量的重要环节，正确制作和测试网线能够确保网络连接的可靠性和稳定性。

实验网络线缆的制作及测试一、实验目的1、了解布线标准；2、理解直连线和交叉线的区别和应用范围；3、掌握直连线和交叉线的制作方法；4、掌握网线制作工具和电缆测试仪的使用。

5、理解相关参数与网络线缆性能之间的关系。

二、实验仪器及工具1、福禄克测试仪表2、CAT5类网络线缆3、RJ45接头（水晶头）4、压线钳三、实验内容（一）网络线缆制作（直通线）【实验步骤】1．剥线2．根据568B的标准来排列各色线顺序3．把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头4．将双绞线的每一根线依序放入RJ45接头的引脚内5．确定双绞线的每根线已经放置正确之后，就可以用RJ45压线钳压接RJ45接头。

6、重复以上步骤，完成另一端制作，制作一根完整、标准、规范的网络线缆。

（二）网络线缆测试1、测试网络线缆接线图2、测试网络线缆电阻（附图片或者测试结果）3、测试网络线缆长度（附图片或者测试结果）4、测试网络线缆传输时延（附图片或者测试结果）5、测试网络线缆近端串扰（NEXT）（附图片或者测试结果）6、测试网络线缆综合近端串扰（PSNEXT）（附图片或者测试结果）7、测试网络线缆ACR衰减串扰比（附图片或者测试结果）四、思考题1、双绞线分为哪两类？主要用在什么环境？答：双绞线分为屏蔽双绞线(Shielded Twisted Pair，STP)与非屏蔽双绞线(Unshielded Twisted Pair，UTP)屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。

屏蔽双绞线分为STP和FTP，STP指每条线都有各自的屏蔽层，而FTP只在整个电缆均有屏蔽装置，并且两端都正确接地时才起作用。

所以要求整个系统是屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。

屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。

非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。

实验一网络线缆制作一、实验学时:2学时二、实验目的1.了解常用网线的种类;2.掌握在各种应用环境下非屏蔽双绞线制作的方法及连接方法;3.掌握网线连通性测试方法。

三、相关理论网线常用的有:双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP和非屏蔽双绞线(UTP。

从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线作为布线的传输介质来组网。

双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA/TIA-568标准中,将双绞线按电气特性区分为:三类、四类、五类线。

网络中最常用的是三类线和五类线,目前已有六类以上的。

UTP网线由一定长度的双绞线和RJ45水晶头组成。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,制作网线所需要的RJ45水晶接头前端有8个凹槽,凹槽内的金属触点共有8个。

特别需要注意的是RJ45水晶头引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8,序号对于网络连线非常重要,需要注意!⑴EIA/TIA 568A 标准:白绿/绿/白橙/蓝/白蓝/橙/白棕/棕(从左起⑵EIA/TIA 568B 标准:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕(从左起网线制作方法有两种:⑴直通线:双绞线两边都按照EIAT/TIA 568B 标准连接水晶头。

⑵交叉线:双绞线一边是按照EIAT/TIA 568A 标准连接,另一边按照EIT/TIA 568B 标准连接水晶头。

用户可根据实际需要选用直通线或交叉线,各种使用情况如下:PC——PC:交叉线。

PC——HUB:直通线。

HUB普通口——HUB普通口:交叉线。

HUB级联口——HUB级联口:交叉线。

PC——路由器:交叉线。

HUB 普通口——HUB 级联口:直通线HUB ——SWITCH :交叉线HUB级联口——SWITCH :直通线SWITCH ——SWITCH :交叉线SWITCH ——ROUTER :直通线ROUTER ——ROUTER :交叉线另外要注意的是在实际通信中只用到双绞线八根铜线中的第1 、2 、3 、6 四条铜线。

实训一网线制作与测试一、实训目的1.掌握双绞线的制作标准、制作步骤、测试方法。

2.掌握直通线和交叉线的含义、制作方法和使用场合。

二、实训内容制作双绞线三、实训设备RJ-45水晶头2个、双绞线一根、RJ-45压线钳一把、测试仪一个四、实训步骤（一）直通双绞线1.剥线：先将双绞线的两端用压线钳剪齐，再用剪刀口将双绞线卡住，握紧压线钳并慢慢旋转双绞线，让刀口划开双绞线的保护胶皮，然后向上剥下保护胶皮。

2.排线：根据直通线标准从左到右按橙白、橙、绿白、蓝、蓝白、绿、棕白、棕平行排列，整理好后用压线钳剪齐线头并留下12mm的长度。

3.插线：先捏住水晶头，将水晶头有弹片一侧向下，另一只手捏平双绞线，用力将双绞线平行插入水晶头的线槽中，要插到底部。

4.压线：将线插入水晶头后，核实线的排列顺序是否正确，再将水晶头放到压线钳的卡槽中，用力压紧线头。

5.按照以上方法制作双绞线的另一端。

（二）制作交叉双绞线交叉双绞线的制作和上述制作直通双绞线类似，区别在于交叉线的两端排序标准不同。

交叉线的排序为：A端按橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；B端按白绿、绿、橙白、蓝、蓝白、橙、棕白、棕。

其他步骤相同。

五、思考与回答A.直通双绞线和交叉双绞线的使用场合是什么？直通双绞线用于连接PC的网卡和集线器的端口，交叉双绞线用于将两台集线器进行连接。

B.如何考察双绞线的布线标准？双绞线两端都按照EIA/TIA568 B的标准和水晶头连接，称为直通线，线序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

双绞线按照EIA/TIA568 A标准和水晶头连接称为交叉双绞线，线序为：绿、绿、橙白、蓝、蓝白、橙、棕白、棕。

冰之龙设计实验一网线的制作及测试专业：软件工程班级：09软工学号：1200911041XX 姓名：XXX实验日期：2010-09-21 实验地点：D201 指导老师：吴征远一、实验目的1．了解双绞线（直连线、交叉线）的制作标准。

2．掌握双绞线（直连线、交叉线）的制作过程及测试应用过程。

二、实验内容1．按照EIA/TIA 568B标准，制作网络直连线。

2. 按照EIA/TIA 568A标准，制作网络交叉线3. 网线（直连线及交叉线）的测试三、实验条件双绞线、水晶头（RJ-45接头）、保护套若干，压线钳若干，测线仪一个。

四、实验步骤1．按照EIA/TIA 568B标准，制作网络直连线。

步骤一：将双绞线从头部开始将外部套层去掉20mm左右，并将8根导线理直；步骤二：确定是直连线，然后按照对应关系将绞线中的线色按顺序排列，不要有差错；T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

步骤三：将非屏蔽5类双绞线的RJ－45接头点处切齐，并且使裸露部分保持在12mm左右；步骤四：将双绞线整齐的插入到RJ－45接头中；步骤五：用RJ－45压线钳压实即可；2．按照EIA/TIA 568A标准，制作网络交叉线步骤一：将双绞线从头部开始将外部套层去掉20mm左右，并将8根导线理直；步骤二：确定是交叉线，然后按照对应关系将绞线中的线色按顺序排列，不要有差错；T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

步骤三：将非屏蔽5类双绞线的RJ－45接头点处切齐，并且使裸露部分保持在12mm左右；步骤四：将双绞线整齐的插入到RJ－45接头中；步骤五：用RJ－45压线钳压实即可；制作过程可分为四步，简单归纳为“剥”、“理”、“查”、“压”四个字。

具体如下：步骤1：准备好超5类双绞线、RJ-45插头和一把专用的压线钳，如图1.3所示。

图1.3 步骤1步骤2：用压线钳的剥线刀口将5类双绞线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距5类双绞线的端头至少2厘米，如图1.4所示。

《网线制作与测试》学案
［课题］《网线制作与测试》
［学习任务］：
1、掌握T568A和T568B的排线顺序。

2、掌握双绞线EIA/TIA568B）的制作方法及操作步骤。

3、掌握双绞线的测试方法。

［学习重点］：知道“直通”连接方式的线序。

［学习难点］：网线的制作方法。

［能力目标］
1、能够正确完成直通线和交叉线的制作
2、培养学生观察能力、动手能力。

［情感目标］
1、提高分析问题、解决问题的能力。

2、养成细心认真、严谨细致的操作习惯
［学习方法］观察、自主探究、合作交流、成果展示。

［学习环境］多媒体教室
［学习过程］
一、理论知识：
掌握直通线和交叉线制作方法。

二、合作探究，完成操作任务
（一）明确任务
小组合作完成制作网线任务
（二）基础任务
1、制作直通线。

2、制作交叉线。

3、测试网线连通情况。

4、组内同学相互检查完成效果。

［达标检测］
小组互相检查网线制作情况
［学习反思］
1.完成本次学案中没有完成的内容。

2.分组讨论，每组派代表说出自己这节课的收获。

2。
