凸轮分割器如何选型？

凸轮分割器如何选型？

凸轮分割器是一种广泛应用于自动化机械的产品，它的主要工作原理就是通过输入轴上的共轭凸轮与输出轴上带有均匀分布滚针轴承的分度盘无间隙垂直啮合，凸轮轮廓面的曲线段驱使分度盘上的滚针轴承带动分度盘转位，直线段使分度盘静止，并定位自锁。

凸轮分割器种类众多，如何在复杂的分类型号中找到合适的凸轮分割器呢？下面我们为大家总结了凸轮分割器的选型技巧，一起看看吧！【凸轮分割器选型技巧】凸轮分割器从选型计算到定制,都是行业技术工程师的智慧和技术的体现,这些凸轮分割器的设计灵感来自于设计者对于生产技术及加工经验的感悟,而设计的方式及理念会在各种形式的图纸上展现出来,今天小编就来为大家扒一扒这些在设计中的产品图纸。

凸轮分割器机种具有重负荷特性，凸轮分割器可承受较大的垂直径向或轴向压力，其输出轴为法兰盘式设计，有凸缘中心，盘面螺孔、定位、销孔、固定面宽大，可使链接件更具坚实平稳。

凸轮分割器能适用于较大负荷的回转式圆盘驱动场合，被广发使用在各类盘式加工机械以及类似机构的产业机械，自动化间歇驱动部，驱动圆盘。

CAD工程图大多用于产品的平面展示,由于精密高速凸轮分割器的精密性,及内部结构的曲面线条及尺寸的复杂性,单纯的用平面工程图无法对产品结构进行明确的表达,加之图纸的主要作用是把产品的详细构造传递给加工技术人员,进行加工参数及尺寸的设定,以达到凸轮分割器各项加工参数的准确性,在这种情况下,用工程图则是更好,更能详细把握加工参数的方法,而且从直观目视的角度会给机加工的技术人员明确的指导。

从动件根据使用要求设计使它获得一定规律的运动．凸轮机构能实现复杂的运动要求，广泛用于各种自动化和半自动化机械装置中。

凸轮机构通常由两部份动件组成，即凸轮与从动子(follower)，两者均固定于座架上。

凸轮装置是相当多变化的，故几乎所有任意动作均可经由此一机构产生。

凸轮可以定义为一个具有曲面或曲槽之机件，利用其摆动或回转，可以使另一组件—从动子提供预先设定的运动。

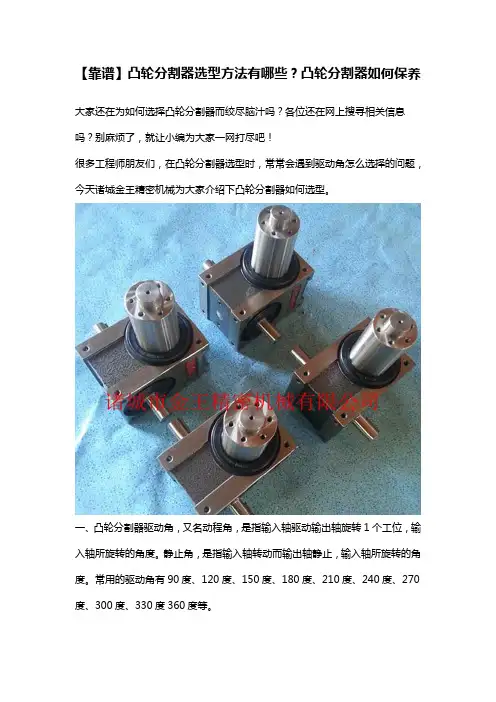

【靠谱】凸轮分割器选型方法有哪些？凸轮分割器如何保养

【靠谱】凸轮分割器选型方法有哪些？凸轮分割器如何保养

【靠谱】凸轮分割器选型方法有哪些？凸轮分割器如何保养大家还在为如何选择凸轮分割器而绞尽脑汁吗？各位还在网上搜寻相关信息吗？别麻烦了，就让小编为大家一网打尽吧！很多工程师朋友们，在凸轮分割器选型时，常常会遇到驱动角怎么选择的问题，今天诸城金王精密机械为大家介绍下凸轮分割器如何选型。

一、凸轮分割器驱动角，又名动程角，是指输入轴驱动输出轴旋转1个工位，输入轴所旋转的角度。

静止角，是指输入轴转动而输出轴静止，输入轴所旋转的角度。

常用的驱动角有90度、120度、150度、180度、210度、240度、270度、300度、330度360度等。

二、驱动角+静止角=360度，因为输入轴旋转1圈，输出轴完成1次分割（1次分割=1次转位+1次停止）。

如上所描述，驱动角与静止角之比就是动静之比。

即决定了输出端面的转动与静止的时间比例。

因此，我们是可以根据转动时间与静止时间来选择驱动角的。

三、同时需要考虑到凸轮曲线的运动特性，驱动角越大，凸轮曲线越平缓，其运转越平稳。

因此应尽量选择驱动角度较大的凸轮分割器。

举例说明：举例说明1：如转动时间是0.5秒，静止时间是0.5秒，应该选多大的驱动角呢，先我们先来看动静比，即为0.5秒：0.5秒=1:1，也就是驱动角与静止角比例为1:1，因此我们推荐驱动角为180度；举例说明2：如转动时间为0.5秒，静止时间为1.5秒，又该怎么选呢，动静比为1:3，即驱动角与静止角之比为1:3，驱动角为90度，这个驱动角是否合适呢？从运动特性来看，其驱动角为90度下运转平稳性不好，不建议选用，好选用驱动角为270度，静止时间需通过输入轴来延长所需要的静止时间。

因此，选择驱动角是要综合考虑动静比、驱动角曲线的运转特性等因素。

通过以上介绍，不知你是否可以选好凸轮分割器的驱动角呢。

凸轮分割器的调整影响分割器分割精度、寿命的一个较大的因素在于调整。

分割器出厂产品是把加工件，经过精心组装、调整而得到的。

不适当的调整，会影响分割精度，出现冲击、噪声，损坏，分割器达不到预期的转速和承受能力，从而缩短分割器的寿命。

凸轮分割器选型介绍_凸轮分割器价格

凸轮分割器选型介绍_凸轮分割器价格

凸轮分割器选型介绍_凸轮分割器价格在日常生活中，大家都多多少少听说过分割器，凸轮分割器这货就是个大杀器，在行业领域中的应用也是甚广。

那么各位对凸轮分割器的了解又有多少呢？是不是哪个更靠谱是大家比较关心的问题？很多人会在选型时动摇不定，所以啊，搞凸轮分割器姿势水平必须要高，才能选择出性价比高的机械，下面是对凸轮分割器价格等方面的具体分析，不看可能会落后哦！【凸轮分割器_如何选型】凸轮分割器怎么选型？正确而严谨的凸轮分割器选型是要通过凸轮分割器选型计算出来的，而不是我们凭空推测出来的。

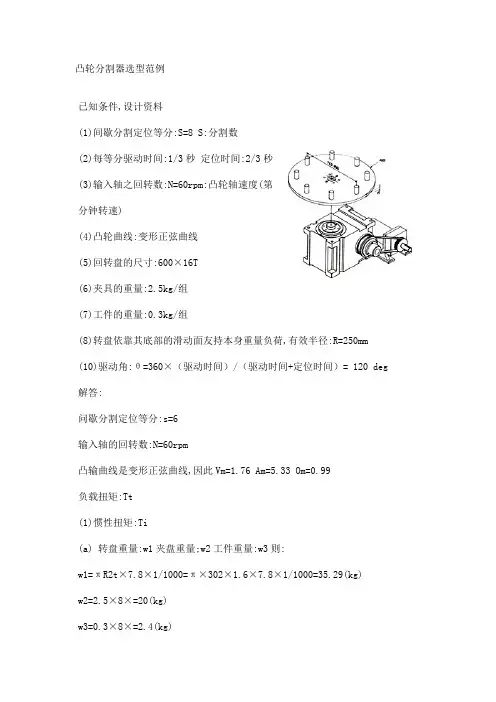

那凸轮分割器选型计算究竟是如何来计算的呢？下面我们就通过一个举例来说明：凸轮分割器选型范例已知条件:(1)间歇分割定位等分:N=8N:分割数(2)每等分驱动时间:1/3 秒定位时间:2/3 秒(3)入力轴之回转数:n=60rpm:凸轮轴速度(第分钟转速)(4)凸轮曲线:MS 变形正弦曲线（MT 变形台型曲线MS 变形正弦曲线MCV50 变形等速度曲线）(5)回转盘的尺寸:600×16T(6)夹具的重量:2.5kg/组(7)工件的重量:0.3kg/组(8)转盘依*其底部的滑动面支持本身重量负荷,有效半径:R=250mm(9)驱动角:θ=360×（驱动时间）/（驱动时间+定位时间）= 120 degds 的代表是凸缘心轴型，输出轴常用皮带或者链条连接，df 就不同了，出力轴常和圆盘连接。

凸轮分割器广泛应用于制药机械、压力机自动送料机构、食品包装机械、玻璃机械、陶瓷机械、烟草机械、灌装机械、印刷机械、电子机械、加工中心自动换刀装置等需要把连续运转转化为步进动作的各种自动化机械上。

它的机械结构：一根由电机驱动的输入轴，凸轮副，输出轴或法兰盘。

用于安装工件及定位夹具等负载的转盘就安装在输出轴上。

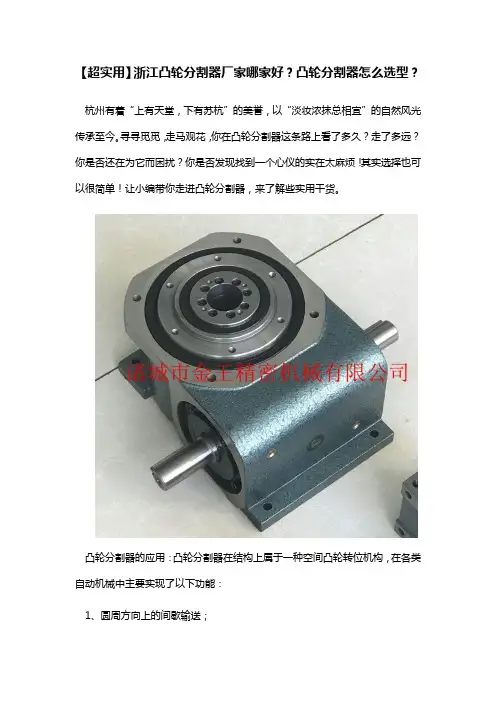

凸轮分割器在结构上属于一种空间凸轮转位机构，在各类自动机械中主要实现了以下功能：1.圆周方向上的间歇输送2.直线方向上的间歇输送3.摆动驱动机械手，凸轮分度器在自动机械中主要完成什么功能？在各种自动机械中主要实现以下功能：圆周方向上的间歇输送、直线方向上的间歇输送、摆动驱动机械手。

凸轮分割器怎么选型？凸轮分割器解决漏油和间隙问题的方法？

凸轮分割器怎么选型？凸轮分割器解决漏油和间隙问题的方法？

凸轮分割器怎么选型？凸轮分割器解决漏油和间隙问题的方法？超薄平台桌面型【DA】此系列机种的尺寸设计特性与平台桌面型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有凸起固定盘面及大孔径空心轴，可搭配设置动态、静态自动化周边设备，可将动力源的油、气管路设计于空心孔内，此系列机种广泛应用于重负载、直结自动化设备的各类机型及产业机型等，作同步自动化间歇驱动。

法兰型（中空）凸轮分割器【DF】系列：此系列机种重负荷特性，可承受较大的垂直径向压力轴向压力，其输出轴为法兰盘设计，有凸缘中心、盘面螺孔、定位、销孔、固定面宽大，可是连接更具坚实平稳。

能适用于较大负荷的回转式圆盘驱动场合，被广泛使用在各类盘式加工机械及类似机构的产业机械，自动化间歇驱动部、驱动圆盘。

诸城市金王精密机械专业生产销售各种凸轮分割器。

专业生产销售：凸轮分割器，分度箱，分度机构传动间歇箱，步进器，凸轮分割器系列产品广泛用于制药机械、食品包装机械、印刷机械、玻璃机械、陶瓷机械、机械、机床加工中心、自动罐装机械。

凸轮分割器产品具有分度精度高，高速运转平稳，传递扭矩大，定位自锁，使用寿命长等特点，是替代槽轮机构不完全齿轮机构、棘轮机构等传统间歇机构的理想产品。

凸轮分割器主要有P平行型、DF法兰型、DS心轴型、DT平台桌面型、超薄DA分割器、法兰中空凸轮分割器、激光雕刻机专用分割器,BT圆柱凸轮分割器重负载凸轮分割器等。

圆柱凸轮分割器【DA】重负载凸轮分割器此款凸轮分割器可承受较大负载，BT 系列机种之尺寸设计特性与凸缘型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可搭配设置动态、静态自动化周边设备。

可将动力源之电、油、气等管路置于空心孔内，此系列机种广泛应用于重负载、直结自动化设备之各类机构及产业机械等，作同步自动化间歇驱动。

...平行凸轮分割器（P）系列：此机种内含二片固定在输入轴上的分度盘以完成分度，此分割器有平行共轭凸轮机构设计，适合供给节距较大的输送带传动带货用于停留时间较长的间歇分度，另有三片式重负荷型式，更适合一些快速且长节距的输送，并且停留时间亦比二片式长。

凸轮分割器选型计算及应用实例

凸轮分割器选型计算及应用实例

第 1 页共 30 页目 录一：产品介绍与外型选购1. 弧面凸轮分割器（1） 介绍（2） 型式选定参数（3） 外形图及尺寸（4） 技术参数表2. 平行凸轮分割器（1） 介绍（2） 型式选定参数（3） 外形图及尺寸（4） 技术参数表3. 圆柱凸轮分割器（1） 介绍（2） 示意外形图4. 凸轮及模具制作二：选型范例三：新品推荐第 2 页共 30 页。

凸轮间歇机构广泛应用在制药机械、印刷机械、包装机械、玻璃机械、陶瓷机械、烟草机械、机床加工中心、自动送料机等需要把连续运转转化为步进动作的各种自动化机械上。

该产品具有步进定位精度高、高速运转平稳、传递扭矩大、定位时自锁等显著优点，是替代槽轮机构、不完全齿轮机构、棘轮机构等传统间歇机构的最理想产品。

“第３页共 30 页一：产品介绍与外型选择1、 弧面凸轮分割器“弧面凸轮分割器”是输入轴上的空间立体凸轮与输出从动轴上的从动滚子无间隙啮合形成的机构。

其特点是：凸轮基面为圆弧回转体，从动滚子轴线与输出轴垂直，并与凸轮轴线处在同一平面内。

凸轮廓面的曲线段驱使分割盘转位，直线段使分割盘静止并自锁。

通过该机构将连续的输入回转运动转化为间歇的步进输出运动。

该种类型的分割器由于精度高、速度快、扭矩大、体积小等显著特点，广泛应用于各种需要步进驱动的自动组合机，加工机械，金属加工器械，输送机步进驱动，包装机，食品机械，分装设备，医药器械，自动检测机，挤压入料装置，以及在其他工业使用的间歇分割机。

弧面凸轮分割器按照输出轴的输出类型分为：轴式、法兰式、平台桌面式.型式选定需提供如下参数：1． 中心距(即输入轴与输出轴间的距离)：45、50、63、70、80、83、100、110、125、140、150、160、175、180、200、250、3502． 分割数：2、3、4、5、6、8、9、10、12、16、24、32、…… 3． 动程角：90°；120°；180°；240°；270°；300°等4． 凸轮旋向：右旋R为标准型、左旋L（见下图）5． 曲线类型：（1） MS曲线（优选变正弦曲线，标准）、（2）MT 曲线、（3）MCV曲线、（4）按用户要求曲线。

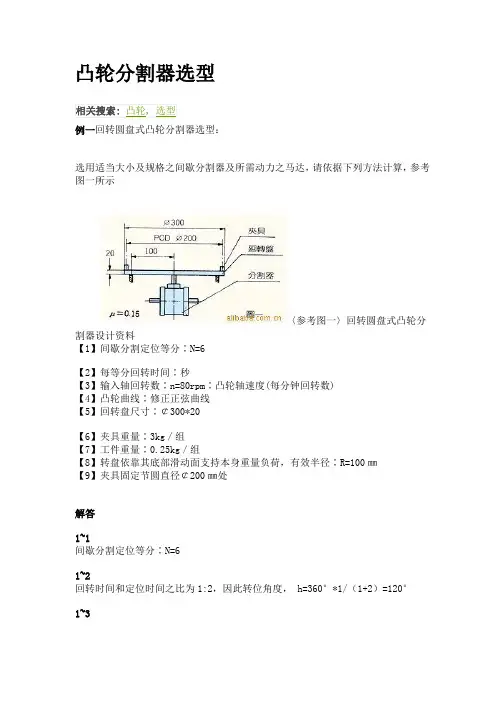

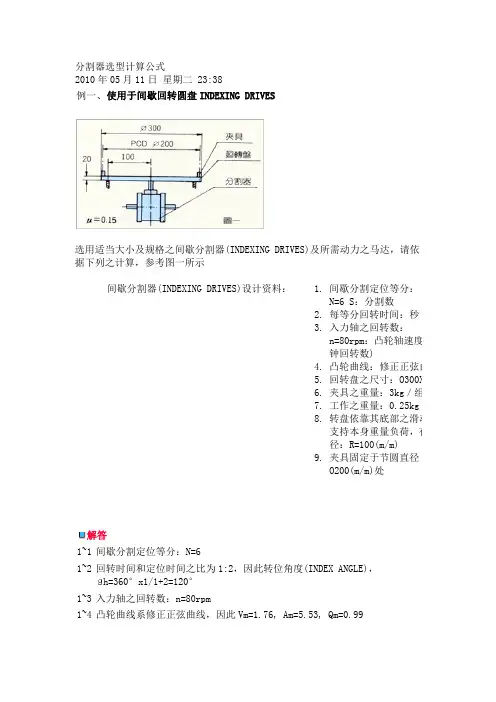

分割器选型计算公式

分割器选型计算公式
(b) 输送带之有效摩擦扭矩：Tfe
Tfe=Tf(n/m)=41.9x 180/100=75.43(kgxcm) 2~6 作功扭矩：Tw
在间歇分割时没有作功，因此 Tw=0 2~7 负载扭矩：Tt
Tt=Ti+Tf+Tw=344.12+75.43+0=419.55(kgxcm)=4.19(kgxm) 注：请认明所有数值单位为公分或公尺，以免错误，重力引力加速度 G=980 公分 ／秒 2=9.8 米／秒 2 2~8 实际负荷之矩：Te，安全负荷之因数 fe=2 Te=Ttx fc=4.19 x 2=8.38 2~9 入力轴扭矩：Tc Tc=360/Nx 1/ h x Qm x Te + Tca 注：入力轴起动负载扭矩视为 ，因 Tca=0 Tc=360/6 x 1/120 x 0.99 x 8.38 +0 =4.14 2-10 计算所需之马力：P P=Tcxn/716xn(HP) 或 P=Tcxn/975xn(kw) 假设马达效率 n=60% P=4.14x30/716x0.6=0.28(HP)或 P=4.14x30/975x0.6=0.212(kw) 事实上，以上所计算之值为起动时之最大马力，而实际运转所需马力为计算值 1/2。 2-11 选择所适用之间歇分割器(INDEXING DRIVES) 根据以上计算资料所得人力轴为 30rpm，参考目录上各种之资料及扭矩来选择 INDEXING DRIVES 之规格。 Te=8.38(kgxm)应选 RU-80DS 例三、 使用于间接传动回转圆盘选用适当大小及规格之间歇分割器(INDEXING DRIVES)
