DS凸轮分割器选型指南

凸轮分割器是一种广泛应用于自动化机械的产品，它的主要工作原理就是通过输入轴上的共轭凸轮与输出轴上带有均匀分布滚针轴承的分度盘无间隙垂直啮合，凸轮轮廓面的曲线段驱使分度盘上的滚针轴承带动分度盘转位，直线段使分度盘静止，并定位自锁。

凸轮分割器种类众多，如何在复杂的分类型号中找到合适的凸轮分割器呢？下面我们为大家总结了凸轮分割器的选型技巧，一起看看吧！【凸轮分割器选型技巧】凸轮分割器从选型计算到定制,都是行业技术工程师的智慧和技术的体现,这些凸轮分割器的设计灵感来自于设计者对于生产技术及加工经验的感悟,而设计的方式及理念会在各种形式的图纸上展现出来,今天小编就来为大家扒一扒这些在设计中的产品图纸。

凸轮分割器机种具有重负荷特性，凸轮分割器可承受较大的垂直径向或轴向压力，其输出轴为法兰盘式设计，有凸缘中心，盘面螺孔、定位、销孔、固定面宽大，可使链接件更具坚实平稳。

凸轮分割器能适用于较大负荷的回转式圆盘驱动场合，被广发使用在各类盘式加工机械以及类似机构的产业机械，自动化间歇驱动部，驱动圆盘。

CAD工程图大多用于产品的平面展示,由于精密高速凸轮分割器的精密性,及内部结构的曲面线条及尺寸的复杂性,单纯的用平面工程图无法对产品结构进行明确的表达,加之图纸的主要作用是把产品的详细构造传递给加工技术人员,进行加工参数及尺寸的设定,以达到凸轮分割器各项加工参数的准确性,在这种情况下,用工程图则是更好,更能详细把握加工参数的方法,而且从直观目视的角度会给机加工的技术人员明确的指导。

从动件根据使用要求设计使它获得一定规律的运动．凸轮机构能实现复杂的运动要求，广泛用于各种自动化和半自动化机械装置中。

凸轮机构通常由两部份动件组成，即凸轮与从动子(follower)，两者均固定于座架上。

凸轮装置是相当多变化的，故几乎所有任意动作均可经由此一机构产生。

凸轮可以定义为一个具有曲面或曲槽之机件，利用其摆动或回转，可以使另一组件—从动子提供预先设定的运动。

凸轮分割器的型号有哪些分割器按外形样式可分为：芯轴DS型、凸缘（或法兰）DF型、凸缘（法兰）中空DFH型、平台桌面DT型、超薄平台桌面DA型、平板(或平行）PU型、圆柱重负载BU型、升降摇摆DH型等，详细介绍如下：一、芯轴DS型凸轮分割器：此系列分割器为典型传统式心轴造型，其在分割器上加工安装配合齿轮、联轴器或联轴盘。

其使用场合在输送带驱动、齿轮驱动、无间隙联轴器结合驱动居多。

型号大小有：25DS、32DS、38DS、45DS、60DS、70DS、80DS、83DS、100DS、110DS、125DS、140DS、180DS、200DS、250DS、350DS等。

二、凸缘（法兰）DF型分割器：此系列分割器具有重负荷特性，可承受较大的垂直径向或轴向压力，其输出轴为法兰盘式设计，有凸缘中心盘面螺纹孔。

定位、固定安装面较大，可使连接件更加坚固平稳。

尤其适合较大负荷的回转式圆盘驱动场合，被广泛使用在各类盘式加工机械、自动化间歇驱动部。

驱动圆盘型号大小有：45DF、60DF、70DF、80DF、100DF、110DF、125DF、140DF、180DF、200DF、250DF、350DF等。

三、凸缘（法兰）中空DFH型分割器：此系列分割器在中心轴上开有通孔，其它尺寸、型号与凸缘（法兰）DF型分割器一样。

四、平台桌面DT型分割器：此系列分割器的尺寸设计特性与法兰型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可将动力源的电、油、气管路置于空心孔内，此系列机种广泛应用于重负载、直结自动化设备的各类机械及产业机械，作同步自动化间歇驱动。

型号大小有：80DT、110DT、140DT、180DT、250DT、350DT、438DT等。

五、超薄平台桌面DA型凸轮分割器：此分割器的尺寸设计特性与平台桌面型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可搭配设置功能、静态自动化周边设备，可将动力源的电、油、气、管路设计于空心孔内，此系列机种广泛应用于重负载、直结自动化设备的各类机械及产业机械，作为同步自动化间歇驱动。

凸轮分割器选型介绍_凸轮分割器价格在日常生活中，大家都多多少少听说过分割器，凸轮分割器这货就是个大杀器，在行业领域中的应用也是甚广。

那么各位对凸轮分割器的了解又有多少呢？是不是哪个更靠谱是大家比较关心的问题？很多人会在选型时动摇不定，所以啊，搞凸轮分割器姿势水平必须要高，才能选择出性价比高的机械，下面是对凸轮分割器价格等方面的具体分析，不看可能会落后哦！【凸轮分割器_如何选型】凸轮分割器怎么选型？正确而严谨的凸轮分割器选型是要通过凸轮分割器选型计算出来的，而不是我们凭空推测出来的。

那凸轮分割器选型计算究竟是如何来计算的呢？下面我们就通过一个举例来说明：凸轮分割器选型范例已知条件:(1)间歇分割定位等分:N=8N:分割数(2)每等分驱动时间:1/3 秒定位时间:2/3 秒(3)入力轴之回转数:n=60rpm:凸轮轴速度(第分钟转速)(4)凸轮曲线:MS 变形正弦曲线（MT 变形台型曲线MS 变形正弦曲线MCV50 变形等速度曲线）(5)回转盘的尺寸:600×16T(6)夹具的重量:2.5kg/组(7)工件的重量:0.3kg/组(8)转盘依*其底部的滑动面支持本身重量负荷,有效半径:R=250mm(9)驱动角:θ=360×（驱动时间）/（驱动时间+定位时间）= 120 degds 的代表是凸缘心轴型，输出轴常用皮带或者链条连接，df 就不同了，出力轴常和圆盘连接。

凸轮分割器广泛应用于制药机械、压力机自动送料机构、食品包装机械、玻璃机械、陶瓷机械、烟草机械、灌装机械、印刷机械、电子机械、加工中心自动换刀装置等需要把连续运转转化为步进动作的各种自动化机械上。

它的机械结构：一根由电机驱动的输入轴，凸轮副，输出轴或法兰盘。

用于安装工件及定位夹具等负载的转盘就安装在输出轴上。

凸轮分割器在结构上属于一种空间凸轮转位机构，在各类自动机械中主要实现了以下功能：1.圆周方向上的间歇输送2.直线方向上的间歇输送3.摆动驱动机械手，凸轮分度器在自动机械中主要完成什么功能？在各种自动机械中主要实现以下功能：圆周方向上的间歇输送、直线方向上的间歇输送、摆动驱动机械手。

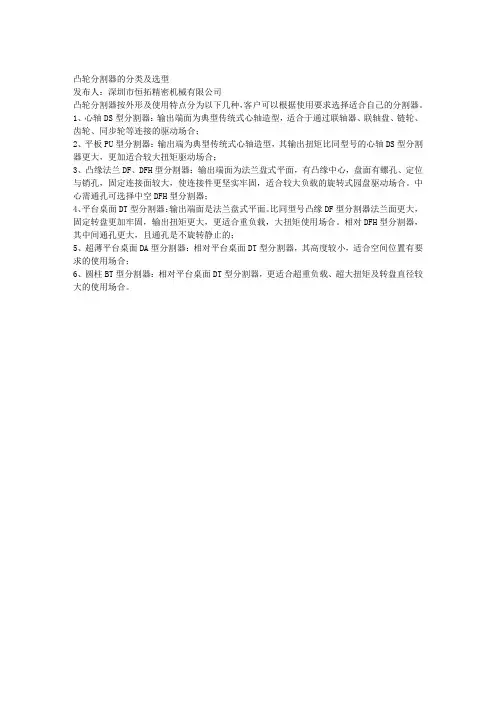

凸轮分割器的分类及选型
发布人：深圳市恒拓精密机械有限公司
凸轮分割器按外形及使用特点分为以下几种，客户可以根据使用要求选择适合自己的分割器。

1、心轴DS型分割器：输出端面为典型传统式心轴造型，适合于通过联轴器、联轴盘、链轮、齿轮、同步轮等连接的驱动场合；
2、平板PU型分割器：输出端为典型传统式心轴造型，其输出扭矩比同型号的心轴DS型分割器更大，更加适合较大扭矩驱动场合；
3、凸缘法兰DF、DFH型分割器：输出端面为法兰盘式平面，有凸缘中心，盘面有螺孔、定位与销孔，固定连接面较大，使连接件更坚实牢固，适合较大负载的旋转式园盘驱动场合。

中心需通孔可选择中空DFH型分割器；
4、平台桌面DT型分割器：输出端面是法兰盘式平面。

比同型号凸缘DF型分割器法兰面更大，固定转盘更加牢固，输出扭矩更大，更适合重负载，大扭矩使用场合。

相对DFH型分割器，其中间通孔更大，且通孔是不旋转静止的；
5、超薄平台桌面DA型分割器：相对平台桌面DT型分割器，其高度较小，适合空间位置有要求的使用场合；
6、圆柱BT型分割器：相对平台桌面DT型分割器，更适合超重负载、超大扭矩及转盘直径较大的使用场合。

第 1 页共 30 页目 录一：产品介绍与外型选购1. 弧面凸轮分割器（1） 介绍（2） 型式选定参数（3） 外形图及尺寸（4） 技术参数表2. 平行凸轮分割器（1） 介绍（2） 型式选定参数（3） 外形图及尺寸（4） 技术参数表3. 圆柱凸轮分割器（1） 介绍（2） 示意外形图4. 凸轮及模具制作二：选型范例三：新品推荐第 2 页共 30 页。

凸轮间歇机构广泛应用在制药机械、印刷机械、包装机械、玻璃机械、陶瓷机械、烟草机械、机床加工中心、自动送料机等需要把连续运转转化为步进动作的各种自动化机械上。

该产品具有步进定位精度高、高速运转平稳、传递扭矩大、定位时自锁等显著优点，是替代槽轮机构、不完全齿轮机构、棘轮机构等传统间歇机构的最理想产品。

“第３页共 30 页一：产品介绍与外型选择1、 弧面凸轮分割器“弧面凸轮分割器”是输入轴上的空间立体凸轮与输出从动轴上的从动滚子无间隙啮合形成的机构。

其特点是：凸轮基面为圆弧回转体，从动滚子轴线与输出轴垂直，并与凸轮轴线处在同一平面内。

凸轮廓面的曲线段驱使分割盘转位，直线段使分割盘静止并自锁。

通过该机构将连续的输入回转运动转化为间歇的步进输出运动。

该种类型的分割器由于精度高、速度快、扭矩大、体积小等显著特点，广泛应用于各种需要步进驱动的自动组合机，加工机械，金属加工器械，输送机步进驱动，包装机，食品机械，分装设备，医药器械，自动检测机，挤压入料装置，以及在其他工业使用的间歇分割机。

弧面凸轮分割器按照输出轴的输出类型分为：轴式、法兰式、平台桌面式.型式选定需提供如下参数：1． 中心距(即输入轴与输出轴间的距离)：45、50、63、70、80、83、100、110、125、140、150、160、175、180、200、250、3502． 分割数：2、3、4、5、6、8、9、10、12、16、24、32、…… 3． 动程角：90°；120°；180°；240°；270°；300°等4． 凸轮旋向：右旋R为标准型、左旋L（见下图）5． 曲线类型：（1） MS曲线（优选变正弦曲线，标准）、（2）MT 曲线、（3）MCV曲线、（4）按用户要求曲线。

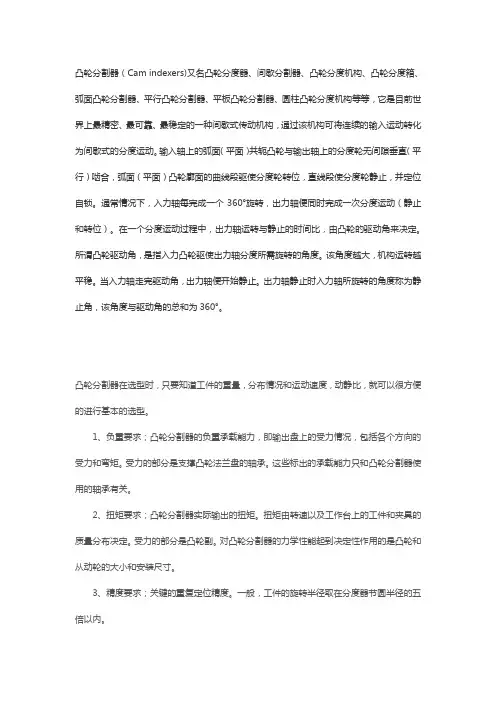

凸轮分割器（Cam indexers)又名凸轮分度器、间歇分割器、凸轮分度机构、凸轮分度箱、弧面凸轮分割器、平行凸轮分割器、平板凸轮分割器、圆柱凸轮分度机构等等，它是目前世界上最精密、最可靠、最稳定的一种间歇式传动机构，通过该机构可将连续的输入运动转化为间歇式的分度运动。

输入轴上的弧面（平面）共轭凸轮与输出轴上的分度轮无间隙垂直（平行）啮合，弧面（平面）凸轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止，并定位自锁。

通常情况下，入力轴每完成一个360°旋转，出力轴便同时完成一次分度运动（静止和转位）。

在一个分度运动过程中，出力轴运转与静止的时间比，由凸轮的驱动角来决定。

所谓凸轮驱动角，是指入力凸轮驱使出力轴分度所需旋转的角度。

该角度越大，机构运转越平稳。

当入力轴走完驱动角，出力轴便开始静止。

出力轴静止时入力轴所旋转的角度称为静止角，该角度与驱动角的总和为360°。

凸轮分割器在选型时，只要知道工件的重量，分布情况和运动速度，动静比，就可以很方便的进行基本的选型。

1、负重要求；凸轮分割器的负重承载能力，即输出盘上的受力情况，包括各个方向的受力和弯矩。

受力的部分是支撑凸轮法兰盘的轴承。

这些标出的承载能力只和凸轮分割器使用的轴承有关。

2、扭矩要求；凸轮分割器实际输出的扭矩。

扭矩由转速以及工作台上的工件和夹具的质量分布决定。

受力的部分是凸轮副。

对凸轮分割器的力学性能起到决定性作用的是凸轮和从动轮的大小和安装尺寸。

3、精度要求；关键的重复定位精度。

一般，工件的旋转半径取在分度器节圆半径的五倍以内。

简单点说就是要知道，圆盘重量、运动精度、运转速度和是否有冲击力凸轮分割器是一种纯机械产品，它的作用是运动控制和精确定位，能满足各类要求高速、高精度和高稳定性的间歇运动控制的要求，具有相当高的的可靠稳定性。

凸轮分割器的型号有很多，不同型号的凸轮分割器在使用特点、应用环境、使用效果等方面有很大的不同，因此用户在选购之前应该对不同型号的凸轮深入了解，以便选对型号，保证生产质量和效率。

金王是研发、生产间歇凸轮分割器的专业性强、技术含量高的生产商，下面小编给大家介绍一下凸轮分割器选型技巧。

凸轮分割选型要点：DS心轴型分割器为典型传统式心轴造型，其安装件之加工安装配合齿轮，联轴器或联轴盘，需特别注意孔径公差（+0.015/-0）及键槽公差（+0.05-0），DS心轴型分割器其使用场合在输送带驱动、齿轮驱动、无间歇联轴器结合驱动居多。

心轴型分割器对比凸缘型分割器在外观上的差异是出力轴是中空的，其他都是差不多的。

DF凸缘型凸轮分割器的特点是：重负荷性，可以承受较大之垂直径向或轴向压力，其输出轴为圆盘面板式设计，有凸缘心，盘面螺孔、定位、销孔、固定面相对宽大、平面度及稳固性更高，更加坚实平稳。

一、凸轮分割器驱动角，又名动程角，是指输入轴驱动输出轴旋转1个工位，输入轴所旋转的角度。

静止角，是指输入轴转动而输出轴静止，输入轴所旋转的角度。

常用的驱动角有90度、120度、150度、180度、210度、240度、270度、300度、330度360度等平稳。

二、驱动角+静止角=360度，因为输入轴旋转1圈，输出轴完成1次分割（1次分割=1次转位+1次停止）。

如上所描述，驱动角与静止角之比就是动静之比。

即决定了输出端面的转动与静止的时间比例。

因此，我们是可以根据转动时间与静止时间来选择驱动角的。

三、同时需要考虑到凸轮曲线的运动特性，驱动角越大，凸轮曲线越平缓，其运转越平稳。

因此应尽量选择驱动角度较大的凸轮分割器。

凸轮分割器厂家如何选择：1、客户的体验感和认同感。

我们讲：顾客是上帝，顾客至上。

凸轮分割器厂家能不能为客户着想，不能为客户解决实际需求是衡量这个厂家的实际能力和实力。

客户在使用过程中是不是有好的体验感和认同感，会不会对我的产品有更好使用的欲望、更好的评价；如果有，就说明这个厂家正在实现自己的价值观和社会的认同感。

凸轮曲线系修正正弦曲线，因此负载扭矩计算Tt1.惯性扭矩：Tt(a)转盘重量：W 1 夹具重量：W 2 工作重量：W 3 则W1=99.879318W2=56W3=0(b)回转盘惯性矩：I 1 夹具惯性矩：I 2 工件惯性矩：I 3 各为I 1=W 1R 2/2GI1= 1.03191642I 2=W 1Re 2/GI2=0.05714286I 3=W 1Re 2/GI3=0(c)总惯性矩：II=I 1+I 2+I 3I= 1.08905928(d)出力轴最大角加速度：Am×2/N×(360/h×n/60)239.089358(e)静扭矩(惯性扭矩)：Ti 以下为自动计算分割器选型计Ti=Ti=42.57062812. 摩擦扭矩：TfTf=Tf= 2.338189773. 作功扭矩：Tw在间歇分割时没有作功，因此Tw=0Tw=04.以上总负载扭矩：TtTt=Ti+Tf+Tw Tt=44.9088179实际负载扭矩：Te 安全负载之因数fc fc= 1.5Te=Tt x fc Te=67.3632268入力轴扭矩：Tc 注：入力轴起动负载扭矩视为0，因此Tca=0Tca=0Tc=360/（h×N） × Qm × te + Tca Tc=25.0085979计算所需之马力：PP=Tc×n/716×n(HP) 或 P= Tc×n/975×n(kw) Thp=Tc×n/716×n(HP) 或 P=Tc×n/975×n 假设效率n=60%那么P= 3.49282094P= 2.5649844事实上，以上所计算之值为起动时之最大马力，而连续传动所需之马力为1/2选择适用之间歇分割器(INDEXING DRIVES)根据以上所计算之资料以及入力轴之转数n rpm来选择，请参考说明书上所记载，凡是出力Vm:最大非向性速度Am:最大非向性之加速度Qm:凸轮轴最大扭力系数:角加速度h:入力轴转位(驱动)角度N: 分割数秒转位时间(仅回转时间）rpm凸轮轴速度(每分钟回转数) 修正正弦曲线cm单位为cm cm单位为cm g/cm3单位为g/cm3kg／组kg／组m100mm处m支撑处直径200mm °秒常数：pi=3.1416G=9.8Am=5.53Qm=0.99kgkgkg(kg x m x s2)rad/s2kg x m x s2kg x m x s2kg x m x s2选型计算公式如下参数取夹具重心到转盘轴心距离的2倍回转时间和定位时间之比选为1:2，因此转位角度h=360°x1/1+2=120°包括回转时间和停止时间kg· mkg· mkg· m一般取1.5~2对照分割器参数表选取＞Te值的型号kg x mkg x mP=Tc×n/975×nHPkw是出力轴扭矩高于以上所计算之Te值者均可选用。

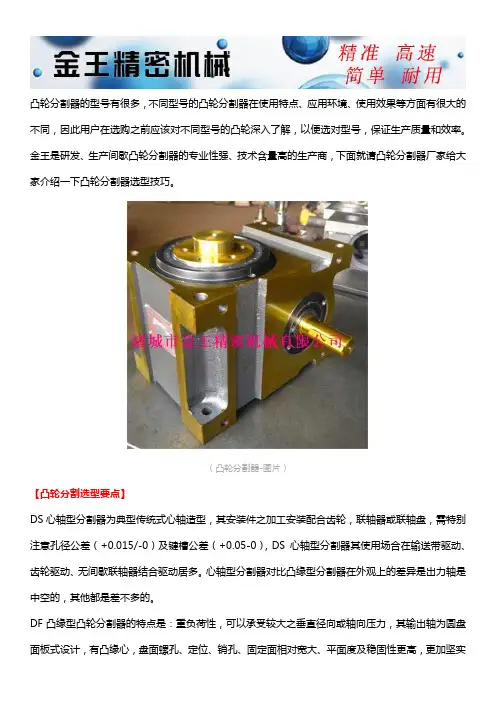

凸轮分割器的型号有很多，不同型号的凸轮分割器在使用特点、应用环境、使用效果等方面有很大的不同，因此用户在选购之前应该对不同型号的凸轮深入了解，以便选对型号，保证生产质量和效率。

金王是研发、生产间歇凸轮分割器的专业性强、技术含量高的生产商，下面就请凸轮分割器厂家给大家介绍一下凸轮分割器选型技巧。

（凸轮分割器-图片）【凸轮分割选型要点】DS心轴型分割器为典型传统式心轴造型，其安装件之加工安装配合齿轮，联轴器或联轴盘，需特别注意孔径公差（+0.015/-0）及键槽公差（+0.05-0），DS心轴型分割器其使用场合在输送带驱动、齿轮驱动、无间歇联轴器结合驱动居多。

心轴型分割器对比凸缘型分割器在外观上的差异是出力轴是中空的，其他都是差不多的。

DF凸缘型凸轮分割器的特点是：重负荷性，可以承受较大之垂直径向或轴向压力，其输出轴为圆盘面板式设计，有凸缘心，盘面螺孔、定位、销孔、固定面相对宽大、平面度及稳固性更高，更加坚实平稳。

一、凸轮分割器驱动角，又名动程角，是指输入轴驱动输出轴旋转1个工位，输入轴所旋转的角度。

静止角，是指输入轴转动而输出轴静止，输入轴所旋转的角度。

常用的驱动角有90度、120度、150度、180度、210度、240度、270度、300度、330度360度等。

（凸轮分割器-图片）二、驱动角+静止角=360度，因为输入轴旋转1圈，输出轴完成1次分割（1次分割=1次转位+1次停止）。

如上所描述，驱动角与静止角之比就是动静之比。

即决定了输出端面的转动与静止的时间比例。

因此，我们是可以根据转动时间与静止时间来选择驱动角的。

三、同时需要考虑到凸轮曲线的运动特性，驱动角越大，凸轮曲线越平缓，其运转越平稳。

因此应尽量选择驱动角度较大的凸轮分割器。

【凸轮分割器厂家如何选择】1.客户的体验感和认同感。

我们讲：顾客是上帝，顾客至上。

凸轮分割器厂家能不能为客户着想，能不能为客户解决实际需求是衡量这个厂家的实际能力和实力。

凸轮分割器的角度选择要怎么来选凸轮分割器根据工位数和转盘直径大小，负载，转速等来选择型号，东莞恒准小编今天重点说下凸轮分割器驱动角的选择，分割器常用的驱动角有90度，120度 .150度.180度.210度.240度.270度.300度等，根据设备不同的动停比来选择.举例：180度，表示驱动角是180度，静止角是180度，它们的总和是360度。

180度：180度等于1：1，比如8工位工位1旋转到工位2旋转时间是1秒，选180度驱动角，由于动停比是1:1，那停止时间也是1秒，转动1秒停止1秒，如果转动时间是2秒，那停止时间也是2秒. 如果选120度驱动角，120动停比是1:2，如果旋转时间1秒那停止时间是2秒.不过在自动化转盘设备中一般设备停止时间都比较长，比如一台设备8工位，要求工位1旋转到工位2旋转时间是1秒，停止时间是8秒，或者10秒等，停止时间不确定的情况下怎么办呢，因为不管选哪个驱动角停止时间都不可能停8秒，这样的情况下一般是控制电机，在停止分割器位置的时候（静止角）断电让电机停下来，这种一般选择比较大的驱动角，比如270度，因为驱动角越大运行越平稳。

驱动角是270度，那停止角就是90度，动停比是3:1，比如：要求在工位1旋转到工位2旋转时间是1秒，停止时间是8秒，选择270度驱动角旋转时间1秒停止时间0.33秒，在停止角也是就停0.33秒的时间内控制电机断电，停8秒的时间，等设备加工完成后给电机供电，这样循环使用。

目前市场上8成的设备都这样使用.很多第一次使用分割器的朋友或着会问，如何保证让电机断电的时候是停在停止角呢？这个需要了解下分割器的使用和结构原理，简单的说，凸轮分割器是一纯机械性的结构，由电机带动，其工作原理是电机带动分割器的入力轴旋转一圈，分割器完成一次分度，比如8工位，电机带动分割器入力轴旋转一圈，转盘旋转8分之一工位，也就是旋转一个工位。

电机带动分割器入力轴旋转到分割器驱动角时转盘分度，转到停止角时转盘静止.为了更好的找到停止位置让电机能在停止角停下来，可以在分割器另一边轴上面固定个信号感应片，如图：。

怎么选择合适的分割器？在先择分割器时要知道哪些参数呢，围绕这些问题，今天就让小编来为大家讲解一下：选择分割器时，要知道这些参数：1.分割数（表示需要几个工作站），说的也是分割器的工位数。

2.入力轴驱使出力轴运动的角度，就是分割器的驱动角，指入力轴驱动出力轴旋转状态下的角度。

3.入力轴每分钟的转数：入力轴驱动出力轴每分钟的转动的圈数。

4.圆盘直径,厚度及材质，按自动化系统的实际进行填写。

这里所说的材料大多数的用铁盘或铝盘的材料。

有的自动化系统也会用到塑料或亚克力板等，也可以把整个圆盘的总重报给凸轮分割器选型厂家。

5.夹具及工件的每组的重量，依实际的使用情况填写。

6.夹具及工件的节圆直径指的是，圆盘的中心点到各个夹具及工件的中心点的半径。

7.圆盘的底部是否有支撑，这个项目主要是因为自动化系统加工中，会存在冲压等加工的动作，为了保证强度，在这种情况下，需要在圆盘的底部加支撑，而在支撑的情况下，分割器会存在摩擦力的，所以这个参数也要提供。

恒准凸轮分割器中驱动角度和等分角度都是重要的参数，但有很多人容易把这两个概念混淆在一起，今天我们就来分析驱动角度和分度角度两者的区别：驱动角度是每个工位中动、停的时间比例。

在恒准凸轮分割器中每个工位都有动、停这样的动作，我们称为分割器运动的一个周期。

在自动化设备的设计过程中，完成零件上某道工序需要分割器是停止不动的，当完成这道工序后我们需要分割器转动到下一个位置。

这就是停止时间和驱动时间的确定。

比如：驱动时间是1秒，停止时间为3秒，驱动时间/停止时间=1/3，驱动角度为90度。

驱动时间是1秒，停止时间为3秒，驱动时间/停止时间=1/2，恒准凸轮分割器驱动角度为120度……公式为：360/驱动时间和停止时间比例之和=驱动角度。

等分角度就是客户设计时要求的工位数，比如设计时要求的工位数是2工位，那么等分角度就是180度。

工位数是3，等分角度就是120度。

工位数是4，等分角度就是90度。

凸轮机构（分度盘）选型范例介绍•本站搜索更多关于“分度机构论坛”的内容典型范例:以下内容更改机构选型：已知条件,设计资料(1)回转台工位数(分度数)S: S=8(2)每工位驱动时间:1/3秒 ;定位时间:2/3秒(3)输入轴凸轮轴转速:N=60转/分钟(4)凸轮曲线:变形正弦曲线(5)回转盘的尺寸:φ600mm×16mm(6)夹具的重量:2.5kg/组(7)工件的重量:0.3kg/组(8)转盘依靠其底部的滑动面支持本身重量负荷,有效半径:R1= 250mm(9)驱动角:θ=360×(驱动时间)/(驱动时间+定位时间)=120deg解答:回转台工位数:s=8输入轴凸轮轴转速:N=60rpm 凸轮曲线是变形正弦曲线,因此Vm=1.76 Am=5.53 Qm=0.9911、负载扭矩:Tt(1)惯性扭矩:Ti(a)转盘重量:w3w1=π×R×R×t×7.8×1/1000=π×300×300×16×7.8×1/(1000×1000) =35.29(kg)w2=2.5×8=20(kg)w3=0.3×8=2.4(kg)(b)回转盘惯性矩:I1; 夹具惯性矩:I2; 工件惯性矩:I3为I1=(w1×R×R)/2G=(35.29×300×300)/(2×9.8×1000×1000)=0.16(kg.m.s²) I2=(w2×R1×R1)/G=(20×250×250)/(9.8×1000×1000)=0.13(kg.m.s²)I3=(w3×R1×R1)/G=(2.4×250×250)/(9.8×1000×1000)=0.015(kg.m.s²)(c)总惯性矩:I=I1+I2+I3 =0.16+0.13+0.015=0.305(kg.m.s²)(d)输出轴最大角加速度:α=Am×2π/S×(360/θ×N/60)α=5.53×2π/8×(360/120×60/60)2=39.09(rad/s²)(1)惯性扭矩:TiTi=I×α=0.305×39、09=11.92(kg.m)(2)磨擦扭矩:TfTf=μ×w×R1=0.15×(35.29+20+2.4)×250/1000=2.16(Kg.m)(3)作功扭矩:Tw在间歇分度时没有作功,因此Tw=0(4)以上总负载扭矩:Tt=Ti+Tf+Tw=11.92+2.16+0=14.08(kg.m)2、实际负载扭矩:Te安全负载的因数fe=1.8Te=Tt×fe=14.08×1.8=25.34(kg.m)输入轴扭矩:Tca(注:输入轴起动负载扭矩视为0 ,因此Tca=0Tc=360/(θ×s)×Qm×(Te+Tca)=360/(120×8)×0.99×(25.34+0)=9.41(kg.m) 计算所需的马力:p=Tc×N/(716×f )(HP)或P=Tc×N/(975×f)(kw)假设效率f=60%那么P=9.41×60/(716×0.6)=1.31(HP)P=9.41×60/(975×0.6)=0.965(Kw)事实上,以上所计算的值为起动时最大马力,而连续传动所需的马力为1/2选择适用的间歇分度器根据以上所计算的资料以及输入轴的转数60rpm来选择,请参考说明书上所记载,凡是输出轴扭矩高于以上所计算的Te值者均可选用。

凸轮分割器的角度选择要怎么来选凸轮分割器根据工位数和转盘直径大小，负载，转速等来选择型号，东莞恒准小编今天重点说下凸轮分割器驱动角的选择，分割器常用的驱动角有90度，120度 .150度.180度.210度.240度.270度.300度等，根据设备不同的动停比来选择.举例：180度，表示驱动角是180度，静止角是180度，它们的总和是360度。

180度：180度等于1：1，比如8工位工位1旋转到工位2旋转时间是1秒，选180度驱动角，由于动停比是1:1，那停止时间也是1秒，转动1秒停止1秒，如果转动时间是2秒，那停止时间也是2秒. 如果选120度驱动角，120动停比是1:2，如果旋转时间1秒那停止时间是2秒.不过在自动化转盘设备中一般设备停止时间都比较长，比如一台设备8工位，要求工位1旋转到工位2旋转时间是1秒，停止时间是8秒，或者10秒等，停止时间不确定的情况下怎么办呢，因为不管选哪个驱动角停止时间都不可能停8秒，这样的情况下一般是控制电机，在停止分割器位置的时候（静止角）断电让电机停下来，这种一般选择比较大的驱动角，比如270度，因为驱动角越大运行越平稳。

驱动角是270度，那停止角就是90度，动停比是3:1，比如：要求在工位1旋转到工位2旋转时间是1秒，停止时间是8秒，选择270度驱动角旋转时间1秒停止时间0.33秒，在停止角也是就停0.33秒的时间内控制电机断电，停8秒的时间，等设备加工完成后给电机供电，这样循环使用。

目前市场上8成的设备都这样使用.很多第一次使用分割器的朋友或着会问，如何保证让电机断电的时候是停在停止角呢？这个需要了解下分割器的使用和结构原理，简单的说，凸轮分割器是一纯机械性的结构，由电机带动，其工作原理是电机带动分割器的入力轴旋转一圈，分割器完成一次分度，比如8工位，电机带动分割器入力轴旋转一圈，转盘旋转8分之一工位，也就是旋转一个工位。

电机带动分割器入力轴旋转到分割器驱动角时转盘分度，转到停止角时转盘静止.为了更好的找到停止位置让电机能在停止角停下来，可以在分割器另一边轴上面固定个信号感应片，如图：。

凸轮分割器选型范例已知条件,设计资料(1)间歇分割定位等分:S=8 S:分割数(2)每等分驱动时间:1/3秒定位时间:2/3秒(3)输入轴之回转数:N=60rpm:凸轮轴速度(第分钟转速)(4)凸轮曲线:变形正弦曲线(5)回转盘的尺寸:600×16T(6)夹具的重量:2.5kg/组(7)工件的重量:0.3kg/组(8)转盘依靠其底部的滑动面友持本身重量负荷,有效半径:R=250mm (10)驱动角:θ=360×（驱动时间）/（驱动时间+定位时间）= 120 deg 解答:问歇分割定位等分:s=6输入轴的回转数:N=60rpm凸输曲线是变形正弦曲线,因此Vm=1.76 Am=5.33 Om=0.99负载扭矩:Tt(1)惯性扭矩:Ti(a) 转盘重量:w1夹盘重量;w2工件重量:w3则:w1=πR2t×7.8×1/1000=π×302×1.6×7.8×1/1000=35.29(kg)w2=2.5×8×=20(kg)w3=0.3×8×=2.4(kg)(b) 回转盘惯性矩:I1夹具惯性矩;I2工件惯性矩;I3为I1=w1R2/2G =35.29×0.062/2×9.8=0.16(kg..m.s)I2= w2Re2/2G=20×0.252/2×9.8=0.13(kg..m.s)I3=w3R Re2/2G=20×0.252/2×9.8=0.015 (kg..m.s)(c)总惯性矩:Ii=I1+I2+I3 I=0.16+0.13+0.015=0.305(kg..m.s2)(d)输出轴最大角加速度:α=Am×2π/s×(360/θh×N/60)2=5.53×2π/6×(360/120×60/60)2=39 .09(rad/s2)(1)惯性扭矩:TiTi=I×α=0.305×39.09=11.92(kg . m)(2)磨擦扭矩:TfTf=μ×w×R=0.15×(35.29+20+2.4) ×0.25=2.16(Kg . m)(3)作功扭矩:Tw在间歇分割时没有作功，因此Tw=0(4)以上总负载扭矩:TeTe=Tt×Tf+Tw=11.92+2.16+0=14.08(kg . m)实际负载扭矩:Te安全负载的因数fe=1.8Te=Tt×fe=14.08×1.8=25.34(kg . m)输入轴扭矩:Tc注：输入轴起动负载扭矩视为0. 因此Tca=0Tc=360/θh .s ×Qm×Te=360/120×8 ×0.99×25.34=9.41(kg. m)计算所需的马力:p=Tc×N / 716×f(HP) 或 P=Tc×N / 975×f (kw)假设交率f=60% 那么P=9.14×60 / 716×0.6=1.31(HP)或P=9.41×60 / 975×0.6 (Kw)事实上,以上所计算的值为起动时最大马力,而连续传动所需的马力为1/2选择适用的间歇分割器根据以上所计算的资料以及输入轴的转数60rpm来选择,请参考说明书上所记载,凡是输出轴扭矩高于以上所计算的Te值者均可选用。

凸轮分割器选型参考配置表
凸轮分割器选型参考配置表,骏贸内部一手资料,希望能够帮到大家!
1.弧面凸轮
弧面凸轮分度器是输入轴上的弧面共轭凸轮与输出轴上的分度轮无间隙垂直啮合的传动装置。

弧面凸轮轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止，并定位自锁。

通过该机构将连续的输入运动转化为间歇式的输出运动。

分割器配置参考表：
规格 45 60 70 80 110 140 180 250 350
350-1500-1800-2使用100-3150-4200-5250-7300-91000-3500 m100 m500 m500 m盘径 50 mm 50 mm 50 mm 00 mm 00 mm m m m m
承载0-10-20-30-40-70-120-200-400-800 kg 重量 0 kg 0 kg 0 kg 5 kg 0 kg 0 kg 0 kg 0 kg
100-2
00w 匹配60w、460w/9200w、参数200w 1-2HP 2-3HP 3-5HP 1/2-1电机 0w 0W 120w
HP
扭力200 T250 T250 T250 T500 T700 T限制L L L L L L 器 5-10HP
润滑60-9090-1490-1490-1490-1460# 90# 油 # 0# 0# 0# 0# 注：以上为入力轴每分钟转速为110rpm。
