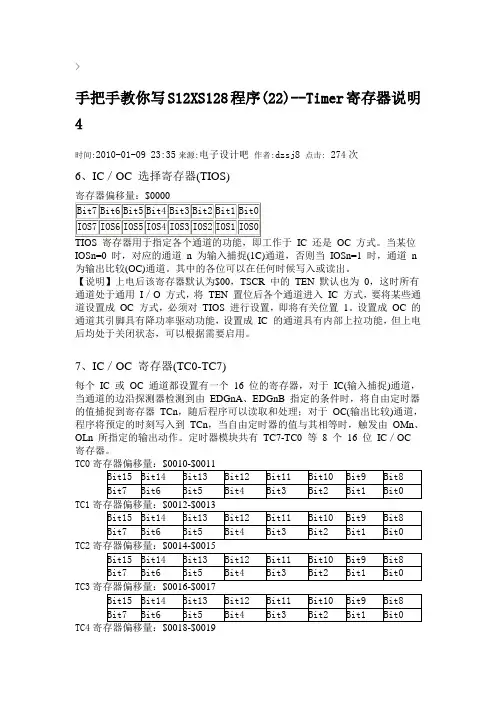

手把手教你写S12XS128程序(22)--Timer寄存器说明4
时间:2010-01-09 23:35来源:电子设计吧作者:dzsj8 点击:274次
6、IC／OC 选择寄存器(TIOS)
IC 还是OC 方式。

当某位IOSn=0 时，对应的通道n 为输入捕捉(1C)通道，否则当IOSn=1 时，通道n 为输出比较(OC)通道。

其中的各位可以在任何时候写入或读出。

【说明】上电后该寄存器默认为$00，TSCR 中的TEN 默认也为0，这时所有通道处于通用I／O 方式，将TEN 置位后各个通道进入IC 方式，要将某些通道设置成OC 方式，必须对TIOS 进行设置，即将有关位置1。

设置成OC 的通道其引脚具有降功率驱动功能，设置成IC 的通道具有内部上拉功能，但上电后均处于关闭状态，可以根据需要启用。

7、IC／OC 寄存器(TC0-TC7)
每个IC 或OC 通道都设置有一个16 位的寄存器，对于IC(输入捕捉)通道，当通道的边沿探测器检测到由EDGnA、EDGnB 指定的条件时，将自由定时器的值捕捉到寄存器TCn，随后程序可以读取和处理；对于OC(输出比较)通道，程序将预定的时刻写入到TCn，当自由定时器的值与其相等时，触发由OMn、OLn 所指定的输出动作。

定时器模块共有TC7-TC0 等8 个16 位IC／OC 寄存器。

TC0
TC1
TC2
TC3
TC4
TC5
TC6
TC7。

Freescale Semiconductor, Inc.Document Number: 用户指南 Rev. 0, 09/2014Confidentiality statement, as appropriate to document/part status.___________________________________________________________________飞思卡尔单片机快速上手指南作者：飞思卡尔半导体IMM FAE 团队飞思卡尔半导体是全球领先的单片机供应商，其单片机产品包含多种内核，有数百个系列。

为支持用户使用这些产品，飞思卡尔提供了丰富的网站资源、文档及软硬件工具，另外，我们还有众多的第三方合作伙伴及公共平台的支持。

对于不熟悉飞思卡尔产品和网站的初学者来说，了解和使用这些资源这无疑是一个令人望而生畏的浩瀚工程。

本指南的目的，就是给初学者提供一个指导，让他们不被这些海量信息淹没；用户根据本指导提供的操作步骤，能迅速找到所需的资源，了解如何使用相关的工具。

在本指南中，我们以飞思卡尔的新一代Kinetis 单片机K22系列为例，介绍了如何获取与之相关的资源，如何对其进行软硬件设计和开发。

实际上，这些方法也适用于其它的单片机系列。

当然，对于其它有较多不同之处的产品，我们也会继续推出相应的文档，供广大用户参考。

目录1 如何获取技术资料与支持 ..........................................................2 2 如何选择产品、申请样片及购买少量芯片和开发工具 ........... 93 飞思卡尔单片机的开发环境、开发工具和生态系统 ............. 224 如何阅读飞思卡尔的技术文档 ................................................ 45 5 飞思卡尔单片机硬件设计指南 ................................................ 55 6飞思卡尔单片机软件开发指南 (67)飞思卡尔单片机快速上手指南, Rev. 1, 09/20142Freescale Semiconductor, Inc.1 如何获取技术资料与支持1.1 概述当用户使用飞思卡尔单片机芯片时，如何获取芯片的数据手册（Datasheet ）、参考设计（Reference Manual ）和官方例程等资源呢？另外当用户遇到了技术问题该如何获得帮助和解答呢？这里以Kinetis 的K22系列芯片为例为大家介绍如何解决这些问题。

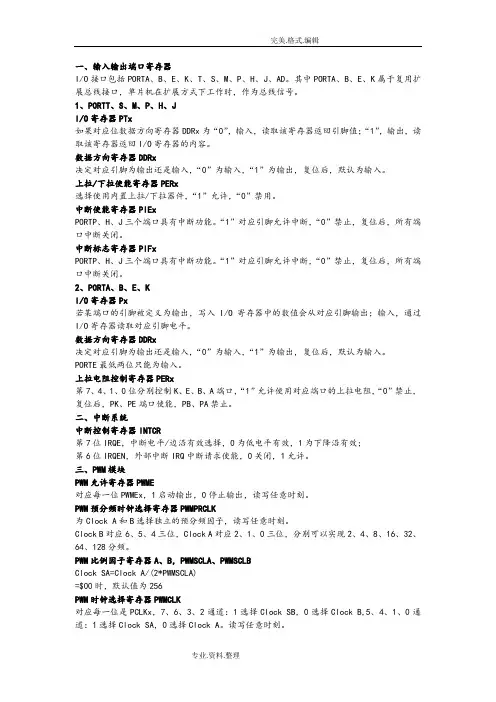

一、输入输出端口寄存器I/O接口包括PORTA、B、E、K、T、S、M、P、H、J、AD。

其中PORTA、B、E、K属于复用扩展总线接口，单片机在扩展方式下工作时，作为总线信号。

1、PORTT、S、M、P、H、JI/O寄存器PTx如果对应位数据方向寄存器DDRx为“0”，输入，读取该寄存器返回引脚值；“1”，输出，读取该寄存器返回I/O寄存器的内容。

数据方向寄存器DDRx决定对应引脚为输出还是输入，“0”为输入，“1”为输出，复位后，默认为输入。

上拉/下拉使能寄存器PERx选择使用内置上拉/下拉器件，“1”允许，“0”禁用。

中断使能寄存器PIExPORTP、H、J三个端口具有中断功能。

“1”对应引脚允许中断，“0”禁止，复位后，所有端口中断关闭。

中断标志寄存器PIFxPORTP、H、J三个端口具有中断功能。

“1”对应引脚允许中断，“0”禁止，复位后，所有端口中断关闭。

2、PORTA、B、E、KI/O寄存器Px若某端口的引脚被定义为输出，写入I/O寄存器中的数值会从对应引脚输出；输入，通过I/O寄存器读取对应引脚电平。

数据方向寄存器DDRx决定对应引脚为输出还是输入，“0”为输入，“1”为输出，复位后，默认为输入。

PORTE最低两位只能为输入。

上拉电阻控制寄存器PERx第7、4、1、0位分别控制K、E、B、A端口，“1”允许使用对应端口的上拉电阻，“0”禁止，复位后，PK、PE端口使能，PB、PA禁止。

二、中断系统中断控制寄存器INTCR第7位IRQE，中断电平/边沿有效选择，0为低电平有效，1为下降沿有效；第6位IRQEN，外部中断IRQ中断请求使能，0关闭，1允许。

三、PWM模块PWM允许寄存器PWME对应每一位PWMEx，1启动输出，0停止输出，读写任意时刻。

PWM预分频时钟选择寄存器PWMPRCLK为Clock A和B选择独立的预分频因子，读写任意时刻。

Clock B对应6、5、4三位，Clock A对应2、1、0三位，分别可以实现2、4、8、16、32、64、128分频。

以MC9S12XS128MAL为例，其实DG128之类的类似。

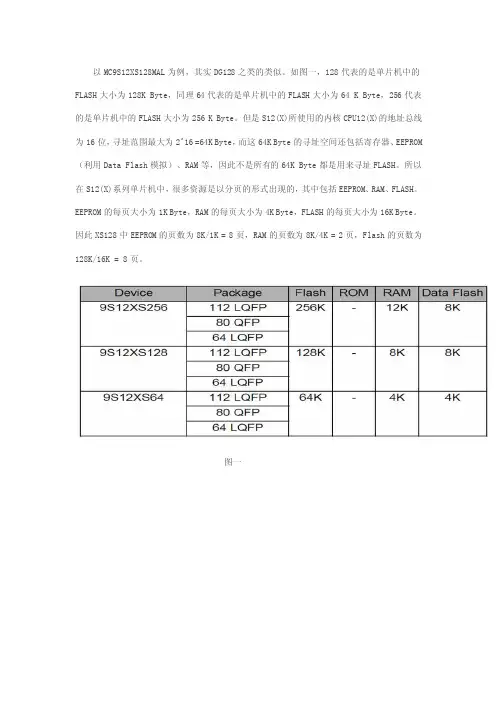

如图一，128代表的是单片机中的FLASH大小为128K Byte，同理64代表的是单片机中的FLASH大小为64 K Byte，256代表的是单片机中的FLASH大小为256 K Byte。

但是S12(X)所使用的内核CPU12(X)的地址总线为16位，寻址范围最大为2^16 =64K Byte，而这64K Byte的寻址空间还包括寄存器、EEPROM （利用Data Flash模拟）、RAM等，因此不是所有的64K Byte都是用来寻址FLASH。

所以在S12(X)系列单片机中，很多资源是以分页的形式出现的，其中包括EEPROM、RAM、FLASH。

EEPROM的每页大小为1K Byte，RAM的每页大小为4K Byte，FLASH的每页大小为16K Byte。

因此XS128中EEPROM的页数为8K/1K = 8页，RAM的页数为8K/4K = 2页，Flash的页数为128K/16K = 8页。

图一图二在单片普通模式中，复位后，所有内存资源的映射如图二所示，其中从0x0000-0x07FF 的2K范围内映射为寄存器区，如I/O端口寄存器等，当然寄存器没有那么多，后面的一部分其实没有使用；从0x0800-0x0BFF，共1K的空间，映射为EEPROM区，由上面的分析，XS128中共有8页的共8K的EEPROM，所以这8页的EEPROM都是以分页的形式出现的，可以通过设置寄存器EPAGE选择不同的页并进行访问；从0x0C00到0x0FFF的1K空间为保留区（其实这里面也有学问，以后探讨）；从0x1000到0x3FFF的12K空间为RAM区，分为三页，但是和前面所说的EEPROM不同，这三页中有2页（对于XS128和XS256）或一页（对于XS64）为固定页，位于12K空间的后一部分，以XS128为例，其内部的RAM资源为8K，所以其三页中的最后两页（0x2000-0x3FFF）为固定页，第一页（0x1000-0x1FFF）为窗口区，通过设置寄存器RPAGE来映射其他分页的RAM，当然在单片普通模式下，XS128内部已经没有其他的RAM了，所以这一页其实也没有用。

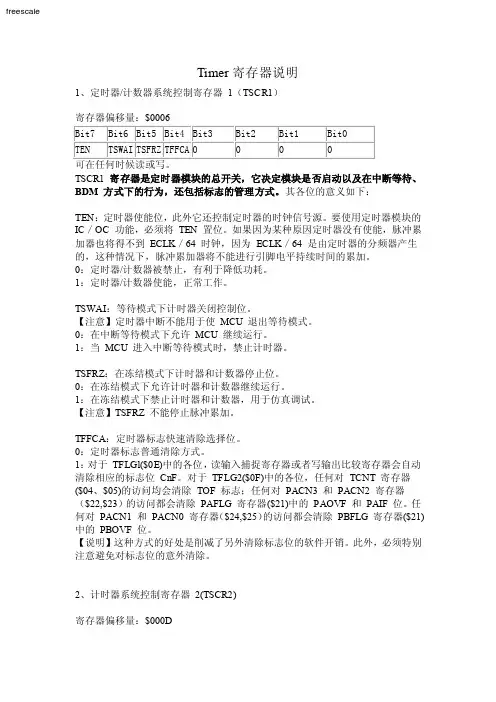

Timer寄存器说明1、定时器/计数器系统控制寄存器1（TSCR1）TSCR1 寄存器是定时器模块的总开关，它决定模块是否启动以及在中断等待、BDM 方式下的行为，还包括标志的管理方式。

其各位的意义如下：TEN：定时器使能位，此外它还控制定时器的时钟信号源。

要使用定时器模块的IC／OC 功能，必须将TEN 置位。

如果因为某种原因定时器没有使能，脉冲累加器也将得不到ECLK／64 时钟，因为ECLK／64 是由定时器的分频器产生的，这种情况下，脉冲累加器将不能进行引脚电平持续时间的累加。

0：定时器/计数器被禁止，有利于降低功耗。

1：定时器/计数器使能，正常工作。

TSWAI：等待模式下计时器关闭控制位。

【注意】定时器中断不能用于使MCU 退出等待模式。

0：在中断等待模式下允许MCU 继续运行。

1：当MCU 进入中断等待模式时，禁止计时器。

TSFRZ：在冻结模式下计时器和计数器停止位。

0：在冻结模式下允许计时器和计数器继续运行。

1：在冻结模式下禁止计时器和计数器，用于仿真调试。

【注意】TSFRZ 不能停止脉冲累加。

TFFCA：定时器标志快速清除选择位。

0：定时器标志普通清除方式。

1：对于TFLGl($0E)中的各位，读输入捕捉寄存器或者写输出比较寄存器会自动清除相应的标志位CnF。

对于TFLG2($0F)中的各位，任何对TCNT 寄存器($04、$05)的访问均会清除TOF 标志；任何对PACN3 和PACN2 寄存器（$22,$23）的访问都会清除PAFLG 寄存器($21)中的PAOVF 和PAIF 位。

任何对PACN1 和PACN0 寄存器（$24,$25）的访问都会清除PBFLG 寄存器($21)中的PBOVF 位。

【说明】这种方式的好处是削减了另外清除标志位的软件开销。

此外，必须特别注意避免对标志位的意外清除。

2、计时器系统控制寄存器2(TSCR2)寄存器偏移量：$000DTOI:定时器/计时器溢出中断使能。

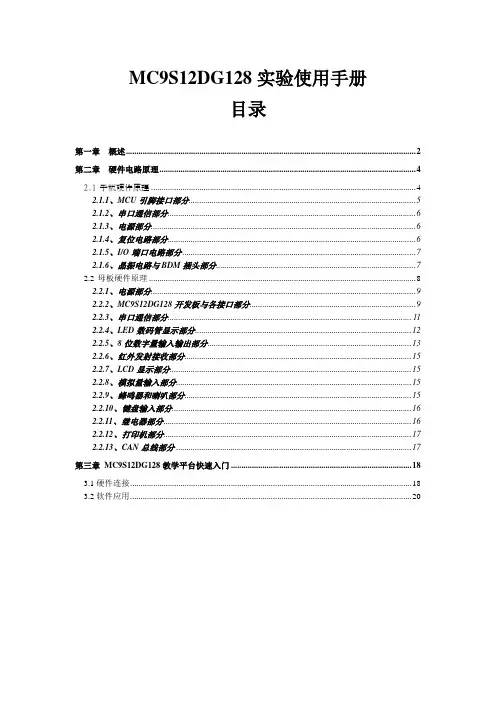

MC9S12DG128实验使用手册目录第一章概述 (2)第二章硬件电路原理 (4)2.1子板硬件原理 (4)2.1.1、MCU引脚接口部分 (5)2.1.2、串口通信部分 (6)2.1.3、电源部分 (6)2.1.4、复位电路部分 (6)2.1.5、I/O端口电路部分 (7)2.1.6、晶振电路与BDM插头部分 (7)2.2母板硬件原理 (8)2.2.1、电源部分 (9)2.2.2、MC9S12DG128开发板与各接口部分 (9)2.2.3、串口通信部分 (11)2.2.4、LED数码管显示部分 (12)2.2.5、8位数字量输入输出部分 (13)2.2.6、红外发射接收部分 (15)2.2.7、LCD显示部分 (15)2.2.8、模拟量输入部分 (15)2.2.9、蜂鸣器和喇叭部分 (15)2.2.10、键盘输入部分 (16)2.2.11、继电器部分 (16)2.2.12、打印机部分 (17)2.2.13、CAN总线部分 (17)第三章MC9S12DG128教学平台快速入门 (18)3.1硬件连接 (18)3.2软件应用 (20)第一章概述天津工业大学Freescale MCU/DSP研发中心开发的DG128实验系统，其功能基本上和美国MCUSLK系统相同，而且根据中国的教学情况重新设计了一些功能、力求达到更好的实验效果。

DG128实验系统由主板和独立的MCU子板构成。

DG128实验系统的主板插槽和美国的MCUSLK系统相互兼容，主板的插槽可以插包括S12、S08、 HC08各系列MCU子板。

MCU子板可以单独调试运行，也可以插在主板上调试，充分利用主板丰富的硬件资源。

MC9S12DG128具有16位中央处理器（HCS12 CPU）、128KB Flash EEPROM、8KB RAM、2KB EEPROM，以及定时器通道、键盘中断和A/D通道等接口。

MC9S12DG128实验系统可以直接与CodeWarrior相连，具有下载程序、在线单步运行、断点调试、连续运行、修改寄存器和存储单元等特点，可以很方便的进行教学。

S128学习笔记（一）GPIO 模块S128 IO操作主要有三个寄存器数据寄存器（PORTX）数据方向寄存器(DDRX) 上拉上拉电阻控制寄存器PUCR)一. GPIO概述通用I/O：GPIO(General Purpose I/O)，是I/O的最基本形式，它是一组输入或输出引脚，有时也称为并行I/O(parallel I/O)。

作为普通输入引脚，MCU内部程序可以读取该引脚，知道该引脚是“1”(高电平)或“0”(低电平)，即开关量输入。

作为普通输出引脚，MCU内部程序由该引脚输出“1”(高电平)或“0”(低电平)，即开关量输出。

大多数通用I/O引脚可以通过编程来设定工作方式为输入或输出，称之为双向通用I/O。

2. I/O口的使用方法MC9S12DG128 MCU有10个普通I/O口，分别是A口、B口、E口、H口、J口、K口、M 口、P口、S口、T口。

这些引脚中的大部分具有双重功能，其中A、B、E、K口只用做GPIO 功能，这里仅讨论它们编程方法。

使用这些I/O口主要设置如下寄存器：1）数据方向寄存器(Data Direction Register x，DDRx)DDRx的第7～0位分别记为DDRx7～DDRx0，这些位分别控制着x口引脚PORTx7～PORTx0是输入还是输出，若DDRxn=0，则引脚PORTAxn为输入，若DDRxn=1，则引脚PORTxn为输出。

复位时DDRx为$00。

(注：x代表A、B、E、K口中的某一个，n表示某一位)2）数据寄存器(Port x I/O Register，PORTx)PORTx的第7～0位分别记为PORTx7～PORTx0。

若A口的某一引脚PORTxn被定义。

成输出，程序使x口I/O寄存器PORTx的相应位PORTxn＝0，则引脚PORTxn输出“低电平”；程序使PORTxn＝1，则引脚PORTxn输出“高电平”。

若x口的某一引脚PORTxn被定义成输入，程序通过读取x口I/O寄存器PORTx，获得输入情况，0表示输入为“低电平”，1表示输入为“高电平”。

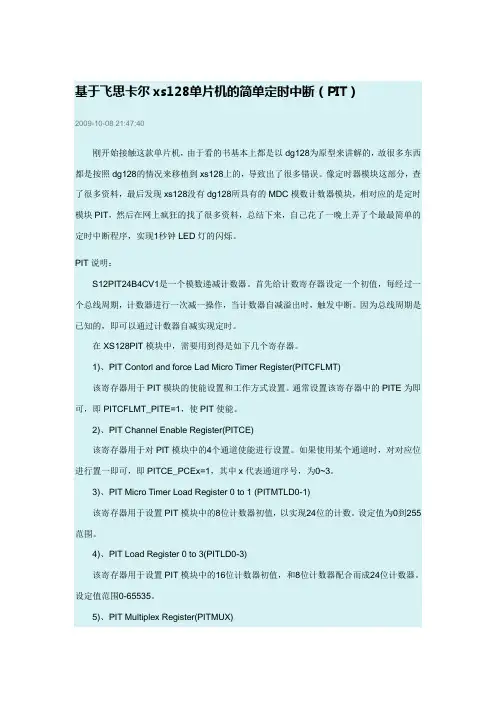

基于飞思卡尔xs128单片机的简单定时中断（PIT）2009-10-08 21:47:40刚开始接触这款单片机，由于看的书基本上都是以dg128为原型来讲解的，故很多东西都是按照dg128的情况来移植到xs128上的，导致出了很多错误。

像定时器模块这部分，查了很多资料，最后发现xs128没有dg128所具有的MDC模数计数器模块，相对应的是定时模块PIT，然后在网上疯狂的找了很多资料，总结下来，自己花了一晚上弄了个最最简单的定时中断程序，实现1秒钟LED灯的闪烁。

PIT说明：S12PIT24B4CV1是一个模数递减计数器。

首先给计数寄存器设定一个初值，每经过一个总线周期，计数器进行一次减一操作，当计数器自减溢出时，触发中断。

因为总线周期是已知的，即可以通过计数器自减实现定时。

在XS128PIT模块中，需要用到得是如下几个寄存器。

1)、PIT Contorl and force Lad Micro Timer Register(PITCFLMT)该寄存器用于PIT模块的使能设置和工作方式设置。

通常设置该寄存器中的PITE为即可，即PITCFLMT_PITE=1，使PIT使能。

2)、PIT Channel Enable Register(PITCE)该寄存器用于对PIT模块中的4个通道使能进行设置。

如果使用某个通道时，对对应位进行置一即可，即PITCE_PCEx=1，其中x代表通道序号，为0~3。

3)、PIT Micro Timer Load Register 0 to 1 (PITMTLD0-1)该寄存器用于设置PIT模块中的8位计数器初值，以实现24位的计数。

设定值为0到255范围。

4)、PIT Load Register 0 to 3(PITLD0-3)该寄存器用于设置PIT模块中的16位计数器初值，和8位计数器配合而成24位计数器。

设定值范围0-65535。

5)、PIT Multiplex Register(PITMUX)该寄存器对定时器通道的8位时基进行选择。

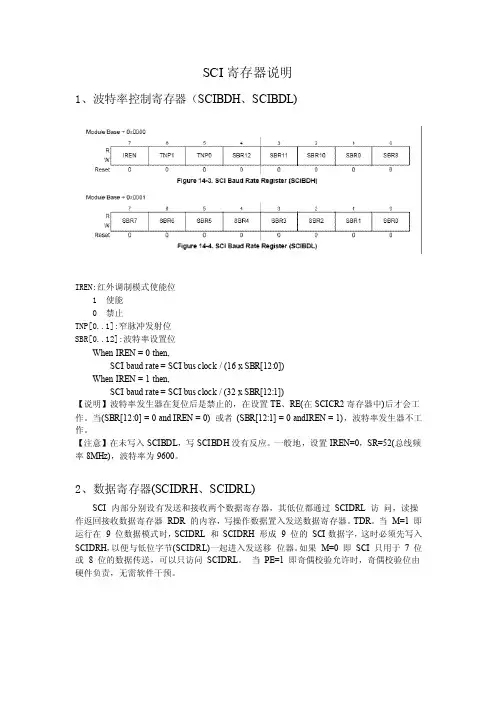

SCI寄存器说明1、波特率控制寄存器（SCIBDH、SCIBDL)IREN:红外调制模式使能位1 使能0 禁止TNP[0..1]:窄脉冲发射位SBR[0..12]:波特率设置位When IREN = 0 then,SCI baud rate = SCI bus clock / (16 x SBR[12:0])When IREN = 1 then,SCI baud rate = SCI bus clock / (32 x SBR[12:1])【说明】波特率发生器在复位后是禁止的，在设置TE、RE(在SCICR2寄存器中)后才会工作。
