飞思卡尔MC9S12XS128单片机中断优先级设置简易教程

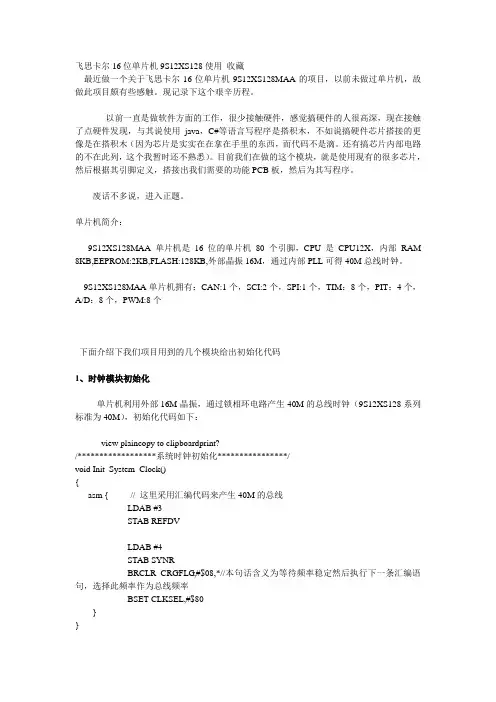

飞思卡尔16位单片机9S12XS128使用收藏最近做一个关于飞思卡尔16位单片机9S12XS128MAA的项目，以前未做过单片机，故做此项目颇有些感触。

现记录下这个艰辛历程。

以前一直是做软件方面的工作，很少接触硬件，感觉搞硬件的人很高深，现在接触了点硬件发现，与其说使用java，C#等语言写程序是搭积木，不如说搞硬件芯片搭接的更像是在搭积木（因为芯片是实实在在拿在手里的东西，而代码不是滴。

还有搞芯片内部电路的不在此列，这个我暂时还不熟悉）。

目前我们在做的这个模块，就是使用现有的很多芯片，然后根据其引脚定义，搭接出我们需要的功能PCB板，然后为其写程序。

废话不多说，进入正题。

单片机简介：9S12XS128MAA单片机是16位的单片机80个引脚，CPU是CPU12X，内部RAM 8KB,EEPROM:2KB,FLASH:128KB,外部晶振16M，通过内部PLL可得40M总线时钟。

9S12XS128MAA单片机拥有：CAN:1个，SCI:2个，SPI:1个，TIM：8个，PIT：4个，A/D：8个，PWM:8个下面介绍下我们项目用到的几个模块给出初始化代码1、时钟模块初始化单片机利用外部16M晶振，通过锁相环电路产生40M的总线时钟（9S12XS128系列标准为40M），初始化代码如下：view plaincopy to clipboardprint?/******************系统时钟初始化****************/void Init_System_Clock(){asm { // 这里采用汇编代码来产生40M的总线LDAB #3STAB REFDVLDAB #4STAB SYNRBRCLR CRGFLG,#$08,*//本句话含义为等待频率稳定然后执行下一条汇编语句，选择此频率作为总线频率BSET CLKSEL,#$80}}/******************系统时钟初始化****************/void Init_System_Clock(){asm { // 这里采用汇编代码来产生40M的总线LDAB #3STAB REFDVLDAB #4STAB SYNRBRCLR CRGFLG,#$08,*//本句话含义为等待频率稳定然后执行下一条汇编语句，选择此频率作为总线频率BSET CLKSEL,#$80}}上面的代码是汇编写的，这个因为汇编代码量比较少，所以用它写了，具体含义注释已经给出，主函数中调用此函数即可完成时钟初始化，总线时钟为40M.2、SCI模块初始化单片机电路做好了当然少不了和PC之间的通信，通信通过单片机串口SCI链接到PC 端的COM口上去。

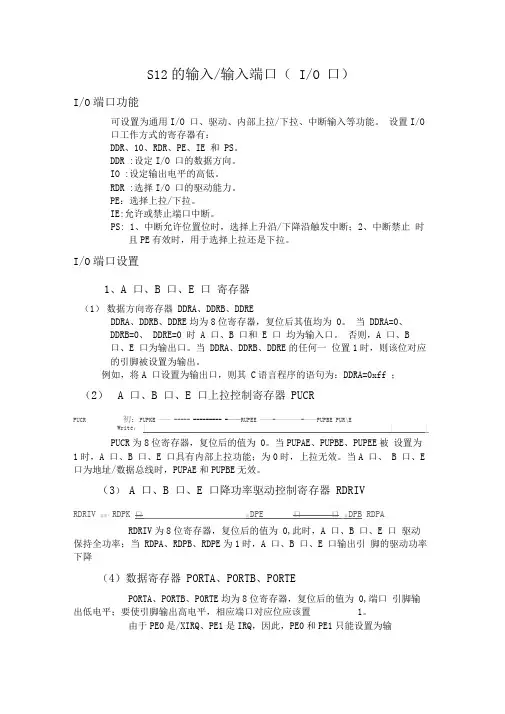

S12的输入/输入端口（I/O 口）I/O端口功能可设置为通用I/O 口、驱动、内部上拉/下拉、中断输入等功能。

设置I/O口工作方式的寄存器有：DDR、10、RDR、PE、IE 和 PS。

DDR :设定I/O 口的数据方向。

IO :设定输出电平的高低。

RDR :选择I/O 口的驱动能力。

PE：选择上拉/下拉。

IE:允许或禁止端口中断。

PS: 1、中断允许位置位时，选择上升沿/下降沿触发中断；2、中断禁止时且PE有效时，用于选择上拉还是下拉。

I/O端口设置1、A 口、B 口、E 口寄存器（1）数据方向寄存器 DDRA、DDRB、DDREDDRA、DDRB、DDRE均为8位寄存器，复位后其值均为 0。

当 DDRA=0、DDRB=0、 DDRE=0 时 A 口、B 口和 E 口均为输入口。

否则，A 口、B口、E 口为输出口。

当 DDRA、DDRB、DDRE的任何一位置1时，则该位对应的引脚被设置为输出。

例如，将A 口设置为输出口，则其 C语言程序的语句为：DDRA=0xff ；（2） A 口、B 口、E 口上拉控制寄存器PUCRPUCR 初：PUPKE —— ----- --------- -——RUPEE ——-————-——PUPBE PUR\EWrite： | | |PUCR为8位寄存器，复位后的值为 0。

当PUPAE、PUPBE、PUPEE被设置为1时，A 口、B 口、E 口具有内部上拉功能；为0时，上拉无效。

当A 口、 B 口、E 口为地址/数据总线时，PUPAE和PUPBE无效。

（3）A 口、B 口、E 口降功率驱动控制寄存器RDRIVRDRIV 篇眾？RDPK 口| | 良DPE 口口| 嵐DPB RDPARDRIV为8位寄存器，复位后的值为 0,此时，A 口、B 口、E 口驱动保持全功率；当 RDPA、RDPB、RDPE为1时，A 口、B 口、E 口输出引脚的驱动功率下降（4）数据寄存器PORTA、PORTB、PORTEPORTA、PORTB、PORTE均为8位寄存器，复位后的值为 0,端口引脚输出低电平；要使引脚输出高电平，相应端口对应位应该置1。

创建一个工程
选择单片机的型号，我一直用的是mc9s12xs128的单片机，然后在“choose your default connection:”里面选择最后一个“TBDML”，TBDML是一个仿真器，飞思卡尔单片机用的BDM 仿真器，选择好后下一步
这一步就是建立工程的名字和位置，左边选择语言类型，选择C即可，设置好名字和位置后点下一步
这个窗口指的是要不要从一个位置添加先前存在的工程，不用添加，直接下一步
直接下一步
这一步需要注意，在“Select the floating point format supported…….”里选择第二项，如上图，是选择浮点类型长度，选别的可能编译的时候出错，我也不知道为什么
这一步直接默认
直接点完成
即可完成工程的建立
工程建立后自动出来这个画面
在左边栏里，双击main.c会出来主程序，在里面写程序即可，写好后点一下这个按钮，生成一系列文件，如果没有错误，就不会有提示，遇到warming，一般没什么大问题，只要不是error就行，
然后烧写程序点绿色箭头，烧程序单片机通电。

先确保你的电脑装好仿真器的驱动，在资源管理器里面查看
同上显示的话表示正常，如果有黄色感叹号，则需要重新安装驱动。

飞思卡尔MC9S12XS128各模块初始化程序--超详细注释//**************************************************************************// 武狂狼2014.5.1 整理// 新手入门的助手////***************************************************************************注释不详细/*********************************************************/函数名称：void ATD0_init(void)函数功能：ATD初始化入口参数：出口参数：/***********************************************************/void ATD0_init(void){ATD0DIEN=0x00; //使用模拟输入功能|=1；数字输入功能// ATD0CTL0=0x07; //Bit[3：0]WRAP[3:0] 反转通道选择位ATD0CTL1=0x40; // 12位精度,采样前不放电 Bit[7]ETRIGSEL(外部触发源选择位。

=0选择A/D通道AN[15：0] |=1选择 ERTIG3~0)和Bit[3：0]ETRIGCH[3：0]选择外部触发通道// Bit[6：5]SRES[1：0]A/D分辨率选择位。

Bit[4]SMP_DIS =0采样前不放电|=1采样前内部电容放电，这会增加2个A/D时钟周期的采样时间，有助于采样前进行开路检测ATD0CTL2=0x40; // 快速清零,禁止中断,禁止外部触发ATD0CTL3=0x90; // 右对齐,转换序列长度为2,非FIFOATD0CTL4=0x03; // 采样时间4个周期,PRS=31,F(ATDCLK)=F(BUS)/(2(PRS+1))// ATD0CTL5=0x30; //启动AD转换序列//：对每项数据采集时，用到哪个通道采样可在相应子函数内设置某一通道（见Sample_AD.c）while(!ATD0STAT2L_CCF0);/*********************************************************/函数名称：void PIT_init(void)函数功能：初始化PIT 设置精确定时时间（1s）入口参数：无出口参数：无说明：无/***********************************************************/void PIT_init(void){PITCFLMT=0x00; //禁止PIT模块Bit[7] PITE：PIT模块使能位，0禁用|1使能// Bit[6] PITSWAI:等待模式下PIT停止位，0等待模式下，PIT模块正常运行| 1等待模式下，PIT模块停止产生时钟信号，冻结PIT模块// Bit[5] PITFRZ: 冻结模式下PIT计数器冻结位。

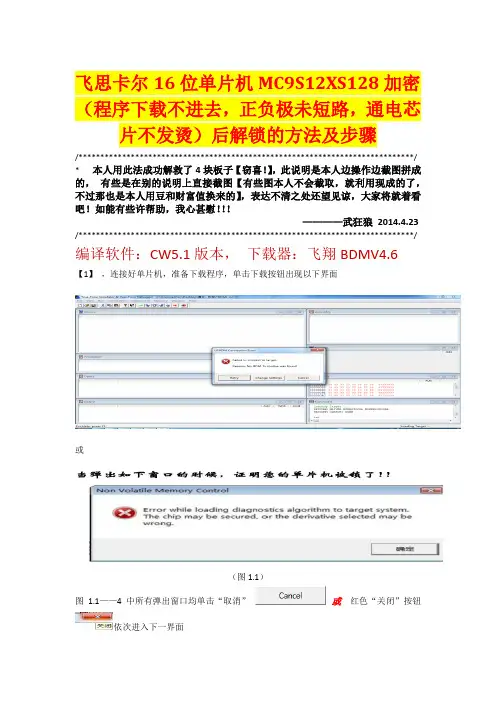

飞思卡尔16位单片机MC9S12XS128加密（程序下载不进去，正负极未短路，通电芯片不发烫）后解锁的方法及步骤/*****************************************************************************/ *本人用此法成功解救了4块板子【窃喜！】，此说明是本人边操作边截图拼成的，有些是在别的说明上直接截图【有些图本人不会截取，就利用现成的了，不过那也是本人用豆和财富值换来的】，表达不清之处还望见谅，大家将就着看吧！如能有些许帮助，我心甚慰！！！————武狂狼2014.4.23 /*****************************************************************************/编译软件：CW5.1版本，下载器：飞翔BDMV4.6 【1】，连接好单片机，准备下载程序，单击下载按钮出现以下界面或（图1.1）图 1.1——4中所有弹出窗口均单击“取消”或红色“关闭”按钮依次进入下一界面（图1.2）（图1.3）（图1.4）******************************************************************************* *******************************************************************************【2】单击出现如下图所示下拉列表，然后单击（图2.1）出现下图（图2.2）对话框，按下面说明操作（图2.2）弹出图2.3，单击按钮，依次出现如图2.4--5窗口，均单击（图2.3）（图2.4）******************************************************************************* *******************************************************************************【3】单击出现下拉列表，然后单击下拉列表中单击按钮出现如下界面，单击选择相对应的单片机型号（我选的红色方框里的HCS12X….）,单击OK. PS:【此步骤是本人自己试出来的，若不进行此操作，图3.3中下拉列表中无要找选项】（图3.1）（图3.3）（图3.4）（图3.5）红色方框2中默认即为所要选的文件，此步只需单击确认按钮即可，如有不同读者酌情处置。

1、定时器IC/OC功能选择寄存器TIOSIOS[7..0]IC/OC功能选择通道0 相应通道选择为输入捕捉(IC)1 相应通道选择为输出比较(OC)2、定时器比较强制寄存器 CFORCFOC[7..0]设置该寄存器某个FOCn位为1将导致在相应通道上立即产生一个输出比较动作，在初始化输出通道时候非常有用。

【说明】这个状态和正常状态下输出比较发生后，标志位未被置位后的情况相同。

3、输出比较7屏蔽寄存器 OC7MOC7M[7..0]OC7(即通道7的输出比较)具有特殊地位，它匹配时可以直接改变PT7个输出引脚的状态，并覆盖各个引脚原来的匹配动作结果，寄存器OC7M决定哪些通道将处于OC7的管理之下。

OC7M中的各位与PORTT口寄存器的各位一一对应。

当通过TIOS将某个通道设定为输出比较时，将OC7M中的相应位置1，对应的引脚就是输出状态，与DDR中的对应位的状态无关，但OC7Mn并不改变DDR相应位的状态。

【说明】OC7M具有更高的优先级，它优于通过TCTL1和TCTL2寄存器中的OMn和OLn设定的引脚动作，若OC7M中某个位置1，就会阻止相应引脚上由OM和OL设定的动作。

4、输出比较7数据寄存器 OC7DOC7D[7..0]OC7M对于其他OC输出引脚的管理限于将某个二进制值送到对应引脚，这个值保存在寄存器OC7D中的对应位中。

当OC7匹配成功后，若某个OC7Mn=1，则内部逻辑将OC7Dn送到对应引脚。

OC7D中的各位与PORTT口寄存器的各位一一对应。

当通道7比较成功时，如果OC7M中的某个位为1，OC7D中的对应位将被输出到PORTT的对应引脚。

【总结】通道7的输出比较(OC7)具有特殊的位置，在OC7Mn和OC7Dn两个寄存器设置以后，OC7成功输出后将会引起一系列的动作。

比如：OC7M0=1，则通道0处在OC7的管理下，在OC7成功后，系统会将OC7D0的逻辑数据(仅限0或者1)反应在PT0端口上。

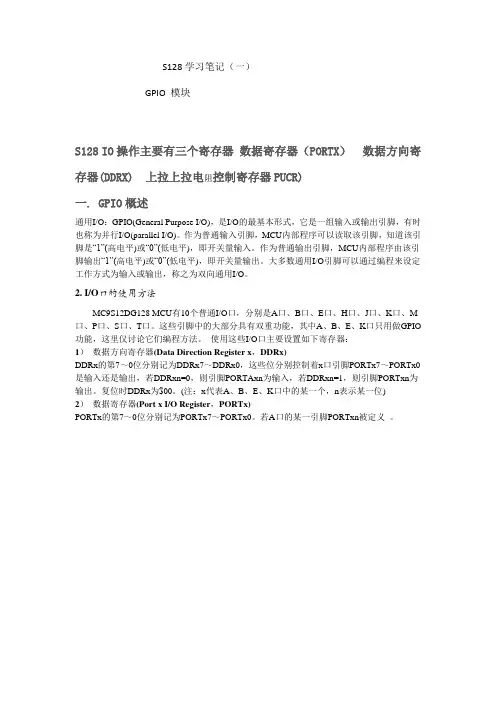

S128学习笔记（一）GPIO 模块S128 IO操作主要有三个寄存器数据寄存器（PORTX）数据方向寄存器(DDRX) 上拉上拉电阻控制寄存器PUCR)一. GPIO概述通用I/O：GPIO(General Purpose I/O)，是I/O的最基本形式，它是一组输入或输出引脚，有时也称为并行I/O(parallel I/O)。

作为普通输入引脚，MCU内部程序可以读取该引脚，知道该引脚是“1”(高电平)或“0”(低电平)，即开关量输入。

作为普通输出引脚，MCU内部程序由该引脚输出“1”(高电平)或“0”(低电平)，即开关量输出。

大多数通用I/O引脚可以通过编程来设定工作方式为输入或输出，称之为双向通用I/O。

2. I/O口的使用方法MC9S12DG128 MCU有10个普通I/O口，分别是A口、B口、E口、H口、J口、K口、M 口、P口、S口、T口。

这些引脚中的大部分具有双重功能，其中A、B、E、K口只用做GPIO 功能，这里仅讨论它们编程方法。

使用这些I/O口主要设置如下寄存器：1）数据方向寄存器(Data Direction Register x，DDRx)DDRx的第7～0位分别记为DDRx7～DDRx0，这些位分别控制着x口引脚PORTx7～PORTx0是输入还是输出，若DDRxn=0，则引脚PORTAxn为输入，若DDRxn=1，则引脚PORTxn为输出。

复位时DDRx为$00。

(注：x代表A、B、E、K口中的某一个，n表示某一位)2）数据寄存器(Port x I/O Register，PORTx)PORTx的第7～0位分别记为PORTx7～PORTx0。

若A口的某一引脚PORTxn被定义。

成输出，程序使x口I/O寄存器PORTx的相应位PORTxn＝0，则引脚PORTxn输出“低电平”；程序使PORTxn＝1，则引脚PORTxn输出“高电平”。

若x口的某一引脚PORTxn被定义成输入，程序通过读取x口I/O寄存器PORTx，获得输入情况，0表示输入为“低电平”，1表示输入为“高电平”。

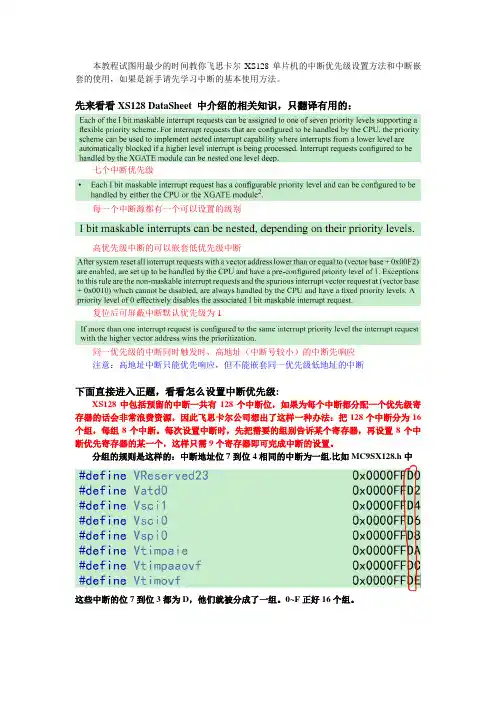

本教程试图用最少的时间教你飞思卡尔XS128单片机的中断优先级设置方法和中断嵌套的使用，如果是新手请先学习中断的基本使用方法。

先来看看XS128 DataSheet 中介绍的相关知识，只翻译有用的：七个中断优先级每一个中断源都有一个可以设置的级别高优先级中断的可以嵌套低优先级中断复位后可屏蔽中断默认优先级为1同一优先级的中断同时触发时，高地址（中断号较小）的中断先响应注意：高地址中断只能优先响应，但不能嵌套同一优先级低地址的中断下面直接进入正题，看看怎么设置中断优先级:XS128中包括预留的中断一共有128个中断位，如果为每个中断都分配一个优先级寄存器的话会非常浪费资源，因此飞思卡尔公司想出了这样一种办法：把128个中断分为16个组，每组8个中断。

每次设置中断时，先把需要的组别告诉某个寄存器，再设置8个中断优先寄存器的某一个，这样只需9个寄存器即可完成中断的设置。

分组的规则是这样的：中断地址位7到位4相同的中断为一组,比如MC9SX128.h中这些中断的位7到位3都为D，他们就被分成了一组。

0~F正好16个组。

INT_CFADDR就是上面说到的用来设置组别的寄存器:我们需要设置某个组别的中断时，只要写入最后8位地址就行了，比如设置SCI0的中断优先级，就写入0xD0。

设置好组别之后，我们就要该组中相应的中断进行设置,设置中断的寄存器为这其实是一组寄存器，一共有8个，每个都代表中断组中的一个中断。

对应规则是这样的：中断地址的低四位除以2比如还是SCI0，低四位是6，除以二就是3，那么我们就需要设置INT_CFDATA3 往INT_CFDATAx中写入0~7就能设置相应的中断优先级了拿我本次比赛的程序来举个例子：我们的程序中需要3个中断：PIT0,PORTH,SCI0。

PIT0定时检测传感器数值，PORTH连接干簧管进行起跑线检测，SCI0接收上位机指令实现急停等功能。

因此中断优先级要SCI0>PORTH>PIT0。

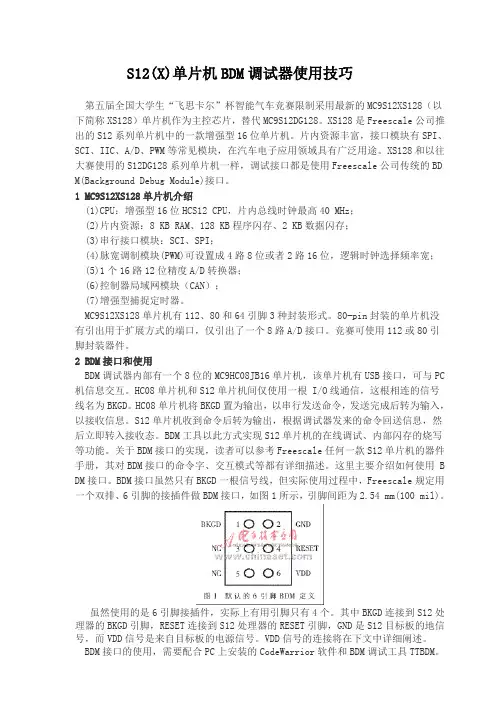

S12(X)单片机BDM调试器使用技巧第五届全国大学生“飞思卡尔”杯智能气车竞赛限制采用最新的MC9S12XS128（以下简称XS128）单片机作为主控芯片，替代MC9S12DG128。

XS128是Freescale公司推出的S12系列单片机中的一款增强型16位单片机。

片内资源丰富，接口模块有SPI、SCI、IIC、A/D、PWM等常见模块，在汽车电子应用领域具有广泛用途。

XS128和以往大赛使用的S12DG128系列单片机一样，调试接口都是使用Freescale公司传统的BD M(Background Debug Module)接口。

1 MC9S12XS128单片机介绍(1)CPU：增强型16位HCS12 CPU，片内总线时钟最高40 MHz；(2)片内资源：8 KB RAM、128 KB程序闪存、2 KB数据闪存；(3)串行接口模块：SCI、SPI；(4)脉宽调制模块(PWM)可设置成4路8位或者2路16位，逻辑时钟选择频率宽；(5)1个16路12位精度A/D转换器；(6)控制器局域网模块（CAN）；(7)增强型捕捉定时器。

MC9S12XS128单片机有112、80和64引脚3种封装形式。

80-pin封装的单片机没有引出用于扩展方式的端口，仅引出了一个8路A/D接口。

竞赛可使用112或80引脚封装器件。

2 BDM接口和使用BDM调试器内部有一个8位的MC9HC08JB16单片机，该单片机有USB接口，可与PC 机信息交互。

HC08单片机和S12单片机间仅使用一根 I/O线通信，这根相连的信号线名为BKGD。

HC08单片机将BKGD置为输出，以串行发送命令，发送完成后转为输入，以接收信息。

S12单片机收到命令后转为输出，根据调试器发来的命令回送信息，然后立即转入接收态。

BDM工具以此方式实现S12单片机的在线调试、内部闪存的烧写等功能。

关于BDM接口的实现，读者可以参考Freescale任何一款S12单片机的器件手册，其对BDM接口的命令字、交互模式等都有详细描述。

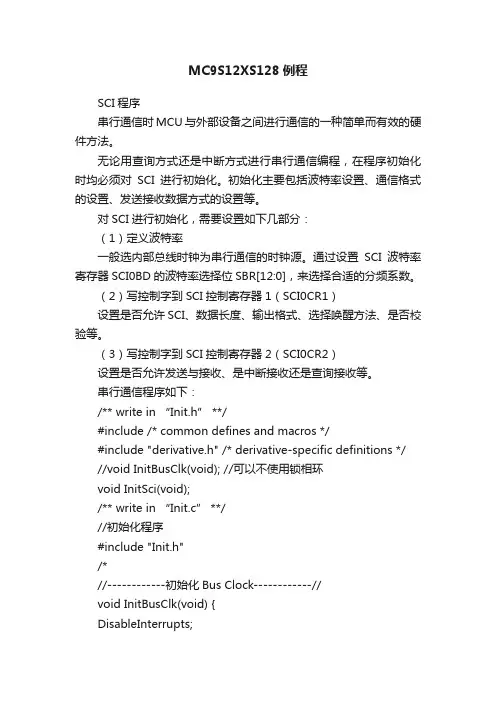

MC9S12XS128例程SCI程序串行通信时MCU与外部设备之间进行通信的一种简单而有效的硬件方法。

无论用查询方式还是中断方式进行串行通信编程，在程序初始化时均必须对SCI进行初始化。

初始化主要包括波特率设置、通信格式的设置、发送接收数据方式的设置等。

对SCI进行初始化，需要设置如下几部分：（1）定义波特率一般选内部总线时钟为串行通信的时钟源。

通过设置SCI波特率寄存器SCI0BD的波特率选择位SBR[12:0]，来选择合适的分频系数。

（2）写控制字到SCI控制寄存器1（SCI0CR1）设置是否允许SCI、数据长度、输出格式、选择唤醒方法、是否校验等。

（3）写控制字到SCI控制寄存器2（SCI0CR2）设置是否允许发送与接收、是中断接收还是查询接收等。

串行通信程序如下：/** write in “Init.h” **/#include /* common defines and macros */#include "derivative.h" /* derivative-specific definitions */ //void InitBusClk(void); //可以不使用锁相环void InitSci(void);/** write in “Init.c” **///初始化程序#include "Init.h"/*//------------初始化Bus Clock------------//void InitBusClk(void) {DisableInterrupts;CLKSEL=0X00; //PLLSEL 1 : Bus Clock=PLLCLK/2// 0 : Bus Clock=OSCCLK/2PLLCTL_PLLON=1; //开启PLLSYNR=0; //OSCCLK=16MHzREFDV=0X0F;//PLLCLK=2*OSCCLK*[(1+SYNR)/(1+REFDV]=32/16=2MHz while(!(CRGFLG_LOCK==1)); //直到LOCK=1,when PLL is ready,退出循环CLKSEL_PLLSEL=1; //PLLSEL 1 : Bus Clock=PLLCLK/2=2MHz/2=1MHz// 0 : Bus Clock=OSCCLK/2=16M/2=8MHz}*///---------------初始化SCI---------------//void InitSci(void){SCI0BD=4545; //设波特率为110//SCI baud rate = SCI module clock/(16*SCIBD)=Bus Clock/(16*SCIBD)// = 8MHz/(16*4545)=500kHz/4545=110bps//SCIBD : SBR12-SBR0,Value from 1 to 8191SCI0CR1=0;SCI0CR2=0X2C; // 0010 1100 RIE=1,TE=1,RE=1// RIE=1 RDRF and OR interrupt requests enabled// TE=1 Transmitter enabled// RE=1 Receiver enabled}/** write in “SCI.h” **///函数声明unsigned char SciRead();void SciWrite(byte);/** write in “SCI.c” **///串行通信程序#include "Init.h"#include "SCI.h"//---------------读SCI数据---------------//unsigned char SciRead(){if(SCI0SR1_RDRF==1){//数据从移位寄存器传送到SCI数据寄存器SCIDRL//SCI0SR1_RDRF==1表明数据寄存器SCI0DRL为满，可以接收新的数据SCI0SR1_RDRF=1; //读取SCI数据寄存器会将RDRF清除，重新置位return SCI0DRL; //返回数据寄存器的数值}}//---------------写SCI数据---------------//void SciWrite(byte sci_value){while(!(SCI0SR1&0X80));//SCI0SR1_TDRE==1表明数据寄存器SCI0DRL为空，可以发送新的数据SCI0DRH=0;SCI0DRL=sci_value; //发送新的数据至数据寄存器SCI0DR}//---------------中断程序-----------------//#pragma CODE_SEG NON_BANKEDinterrupt 20 void Sci_Intrrupt(void){ //SCI的中断向量号为20 byte text;DisableInterrupts; //关中断text=SciRead(); //接收数据寄存器SCI0DRL中的数据asm nop;asm nop;SciWrite(text); //发送数据至数据寄存器SCI0DRLDDRA=0XFF; //设A口为输出，用来显示是否执行中断，可以不用PORTA_PA6=!PORTA_PA6;EnableInterrupts; //开中断}#pragma CODE_SEG DEFAULT/** write in “main.c”” **/#include "Init.h"#include "SCI.h"void main(void) {/* put your own code here */_DISABLE_COP(); //关看门狗DisableInterrupts; //关中断//InitBusClk();InitSci();EnableInterrupts; //开中断for(;;) {// _FEED_COP(); /* feeds the dog */} /* loop forever *//* please make sure that you never leave main */}A/D转换应用实例要让ATD 开始转换工作，必须经过以下三个步骤：1.将ADPU 置1，使ATD 启动；2.按照要求对转换位数、扫描方式、采样时间、时钟频率及标志检查等方式进行设置；3.发出启动命令；如果上电默认状态即能满足工作要求，那么只要将ADPU 置1，然后通过控制寄存器发出转换命令，即可实现转换。

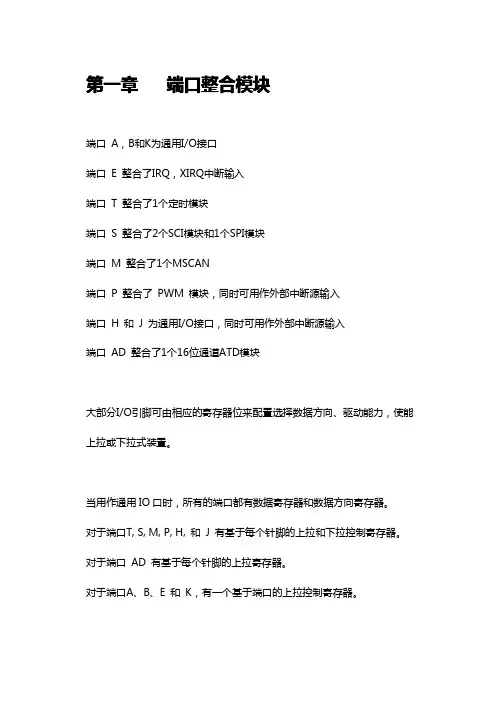

第一章端口整合模块端口A，B和K为通用I/O接口端口E整合了IRQ，XIRQ中断输入端口T整合了1个定时模块端口S整合了2个SCI模块和1个SPI模块端口M整合了1个MSCAN端口P整合了PWM模块，同时可用作外部中断源输入端口H和J为通用I/O接口，同时可用作外部中断源输入端口AD整合了1个16位通道ATD模块大部分I/O引脚可由相应的寄存器位来配置选择数据方向、驱动能力，使能上拉或下拉式装置。

当用作通用IO口时，所有的端口都有数据寄存器和数据方向寄存器。

对于端口T,S,M,P,H,和J有基于每个针脚的上拉和下拉控制寄存器。

对于端口AD有基于每个针脚的上拉寄存器。

对于端口A、B、E和K，有一个基于端口的上拉控制寄存器。

对于端口T,S,M,P,H,J,和AD，有基于每个针脚的降额输出驱动控制寄存器。

对于端口A,B,E,和K，有一个基于端口的降额输出驱动控制寄存器。

对于端口S、M，有漏极开路（线或）控制寄存器。

对于端口P、H和J，有基于每个针脚的中断标志寄存器。

纯通用IO端口共计有41个，分别是：PA[7:0]PB[7:0]PE[6:5]PE[3:2]PK[7,5:0]PM[7:6]PH[7:0](带中断输入)PJ[7:6](带中断输入)PJ[1:0](带中断输入)第二章脉冲宽度调制模块XS128具有8位8通道的PWM，相邻的两个通道可以级联组成16位的通道。

PWME：：PWMEPWM通道使能寄存器。

PWMEx=1将立即使能该通道PWM波形输出。

若两个通道级联组成一个16位通道，则低位通道（通道数大的）的使能寄存器成为该级联通道的使能寄存器，高位通道（通道数小的）的使能寄存器和高位的波形输出是无效的。

PWMPOLPWMPOL：：PWM极性寄存器。

PPOLx=1，则该通道的周期初始输出为高电平，达到占空比后变为低电平；相反，若PPOLx=0，则初始输出为低电平，达到占空比后变为高电平。

PWMCLK：：PWMCLKPWM时钟源选择寄存器。

基于飞思卡尔xs128单片机的简单定时中断（PIT）2009-10-08 21:47:40刚开始接触这款单片机，由于看的书基本上都是以dg128为原型来讲解的，故很多东西都是按照dg128的情况来移植到xs128上的，导致出了很多错误。

像定时器模块这部分，查了很多资料，最后发现xs128没有dg128所具有的MDC模数计数器模块，相对应的是定时模块PIT，然后在网上疯狂的找了很多资料，总结下来，自己花了一晚上弄了个最最简单的定时中断程序，实现1秒钟LED灯的闪烁。

PIT说明：S12PIT24B4CV1是一个模数递减计数器。

首先给计数寄存器设定一个初值，每经过一个总线周期，计数器进行一次减一操作，当计数器自减溢出时，触发中断。

因为总线周期是已知的，即可以通过计数器自减实现定时。

在XS128PIT模块中，需要用到得是如下几个寄存器。

1)、PIT Contorl and force Lad Micro Timer Register(PITCFLMT)该寄存器用于PIT模块的使能设置和工作方式设置。

通常设置该寄存器中的PITE为即可，即PITCFLMT_PITE=1，使PIT使能。

2)、PIT Channel Enable Register(PITCE)该寄存器用于对PIT模块中的4个通道使能进行设置。

如果使用某个通道时，对对应位进行置一即可，即PITCE_PCEx=1，其中x代表通道序号，为0~3。

3)、PIT Micro Timer Load Register 0 to 1 (PITMTLD0-1)该寄存器用于设置PIT模块中的8位计数器初值，以实现24位的计数。

设定值为0到255范围。

4)、PIT Load Register 0 to 3(PITLD0-3)该寄存器用于设置PIT模块中的16位计数器初值，和8位计数器配合而成24位计数器。

设定值范围0-65535。

5)、PIT Multiplex Register(PITMUX)该寄存器对定时器通道的8位时基进行选择。

9S12XS128 单片机开发工具包清华Freescale MCU/DSP 应用开发研究中心9S12XS128单片机开发工具包 (1)概述 (3)9S12XS128单片机 (3)9S12XS128开发工具包组件 (3)9S12XS128开发板及与PC 通信 (4)9S12XS128 开发板 (4)开发板的硬件连接 (5)PC机的设置 (6)监控程序及监控命令详解 (8)命令详解 (8)复位、中断向量表 (12)用户可以使用的RAM空间 (12)编译器CodeWarrior for HCS12 使用方法入门 (13)建立工程文件 (13)编写main.c 程序 (15)定义存储空间分配 (17)应用程序的编译 (18)向开发板下载程序 (20)运行应用程序 (21)概述这里描述的是一套9S12XS128 系列单片机开发系统套件。

以后的更新的版本见清华Freescale单片机应用开发研究中心的网站：。

开发系统主要由两个部分组成，分别是调试下载用的TBDML和开发用目标板。

其中TBDML的使用请参见文档“BDM for S12（TTBDM）用户手册V 34.pdf”。

目标板是有异步串行口的驱动的基本系统。

针对9S12XS128 芯片我们编写了9S12XS128目标板监控程序，可以方便地完成应用系统的开发。

用户可以在此基础上设计自己所需的目标母板，完成项目的初期开发。

应用软件完成后，用开发工具板擦除监控程序，下载最终的应用程序。

9S12XS128 单片机S12XS 16 位微控制器系列针对一系列成本敏感型汽车车身电子应用进行了优化。

S12X 产品满足了用户对设计灵活性和平台兼容性的需求，并在一系列汽车电子平台上实现了可升级性、硬件和软件可重用性、以及兼容性。

S12XS 系列可以经济而又兼容地扩展至带XGate 协处理器的S12XE 系列单片机，从而为用户削减了成本，并缩小了封装尺寸。

S12XS系列帮助设计者迅速抓住市场机遇，同时还能降低移植成本。

有些东西看过了之后不及时巩固的话，过一段时间就忘得差不多了，前段时间看了实时中断RTI，趁着还有一些余热，赶紧记下来。

之前一些以为实时中断只有在运用嵌入式实时操作系统时才会用到的，觉得是很高级的东西，所以一直没信心，不敢去看。

实时中断其实并不复杂，简单地说，就是一个定时模块，定时溢出，产生中断。

功能跟PIT差不多，都能用定时。

不过既然有了PIT可以定时了，为什么还要多此一举弄多一个实时中断RTI 呢？因为，PIT 时钟电路每固定一段时间都必须更新一次时间信息，这个更新的责任就落在MCU身上了。

对于那种比较繁重的系统而言，“进行一次更新”会耗费许多的资源。

RTI 专注于记时工作，使MCU可以空出来处理其它的工作。

外部晶振时钟可以直接“驱动”RTI。

RTI定时不会很准，因为它没有经过复杂的时钟处理，然后经过性价比极高的配置之后，可以变为a*2^b倍数。

因为a*2^b不能是任意数整数，不能配成你想要的任何频率，所以说RTI定时不会很准，不过它用起来还是很灵活的。

现在说一下RTI 是如何配置的：第一步，实时中断RTI 在默认情况下是关闭的，怎样才能让RTI 工作呢？这就用到实时中断控制寄存器RTICTL 了。

RTICTL是一个八位寄存器，第七位没定义，只用到低七位[RTR6~RTR0]。

当RTR[6：4]=000时，实时中断被禁止，只要当RTR[6:4] 不全为0时，实时中断就开启了。

同时实时中断的溢出周期也是由该寄存器配置的。

RTI 的参考时间是外部晶振的时钟OSCCLK。

故，实时中断的溢出时钟周期=（RTR[3:0]+1) x (2的（RTR[6:4] + 9）次方)/OSCCLK。

第二步，要想在实时中断溢出时产生一个中断，则用到寄存器CRGINT 了。

当CRGINT_RTIE=1时，每个周期结束时，就会产生一个中断。

只要配置好上面说的两个寄存器，再写上相应的中断函数，实时中断就可以用了。

顺便提一下，实时中断RTI 的中断号是7 。

飞思卡尔MC9S12XS128单片机各模块使用方法及寄存器配置手把手教你写S12XS128程序--PWM模块介绍该教程以MC9S12XS128单片机为核心进行讲解，全面阐释该16位单片机资源。

本文为第一讲，开始介绍该MCU的PWM模块。

PWM 调制波有8个输出通道，每一个输出通道都可以独立的进行输出。

每一个输出通道都有一个精确的计数器（计算脉冲的个数），一个周期控制寄存器和两个可供选择的时钟源。

每一个P WM 输出通道都能调制出占空比从0—100% 变化的波形。

PWM 的主要特点有：1、它有8个独立的输出通道，并且通过编程可控制其输出波形的周期。

2、每一个输出通道都有一个精确的计数器。

3、每一个通道的P WM 输出使能都可以由编程来控制。

4、PWM 输出波形的翻转控制可以通过编程来实现。

5、周期和脉宽可以被双缓冲。

当通道关闭或PWM 计数器为0时，改变周期和脉宽才起作用。

6、8 字节或16 字节的通道协议。

7、有4个时钟源可供选择（A、SA、B、SB），他们提供了一个宽范围的时钟频率。

8、通过编程可以实现希望的时钟周期。

9、具有遇到紧急情况关闭程序的功能。

10、每一个通道都可以通过编程实现左对齐输出还是居中对齐输出。

1、PWM启动寄存器PWMEPWME 寄存器每一位如图1所示：复位默认值：0000 0000B图1 PWME 寄存器每一个PWM 的输出通道都有一个使能位P WMEx 。

它相当于一个开关，用来启动和关闭相应通道的PWM 波形输出。

当任意的P WMEx 位置1，则相关的P WM 输出通道就立刻可用。

用法：PWME7=1 --- 通道7 可对外输出波形PWME7=0 --- 通道7 不能对外输出波形注意：在通道使能后所输出的第一个波形可能是不规则的。

当输出通道工作在串联模式时（PWMCTL 寄存器中的CONxx置1），那么）使能相应的16位PWM 输出通道是由PWMEx 的高位控制的，例如：设置PWMCTL_CON01 = 1,通道0、1级联，形成一个16位PWM 通道，由通道 1 的使能位控制PWM 的输出。

飞思卡尔智能车总结之中断的处理方法对于我这个学计算机软件的人，来写单片机的程序，还真的是由不少困难。

最近一直在看freescale的程序规范，真的是很纠结。

我全部的硬件编程经验不过是去年硬件小学期的vhdl 程序，在试验箱上捣鼓捣鼓程序逻辑，就这点。

本来就忘的差不多了，况且它与单片机的模式还有很多区别。

所以啊``忍之，忍之，全当自我挑战了。

机械部分和电路部分完成，接下来该做的软件调试和综合测试。

我得累了。

今天遇到了一个关于中断怎么写的问题，纠结了很久，总结一下：标准的程序段是这样的格式：[c-sharp]view plaincopyprint?1. #pragma CODE_SEG __NEAR_SEG NON_BANKED //中断函数置于非分页区内2. interrupt VectorNumber_Vtimch7 void ICU_Ch7Int(void)3. {4. TFLG1_C7F = 1; //清中断标志位5. }6. #pragma CODE_SEG DEFAULT //后续代码置于默认区域内一般是用上述方式声明中断函数。

由于飞思卡尔16位单片机的中断向量是16位，所以中断函数只有被置于非分页区内才能被寻址到，这就是第一行的作用。

第二行中“VectorNumber_Vtimch7”是中断号，它是由文件“MC9S12XS128.h”中定义的宏，这个中断号在它的技术手册中找到，但是我建议你采用这种宏的形式，因为这个宏不容易出错，可读性较高，比如“VectorNumber_Vtimch7”即为定时器(TIM)通道7(CH7)所对应的中断号。

中断函数名“ICU_Ch7Int”可任意取，没有影响。

由于单片机内部非分页区大小有限，非中断函数一般置于分页区内，最后一行即为此作用。

令：MC9S12XS128.h中的宏定义是这样的:[cpp]view plaincopyprint?1. /**************** interrupt vector numbers ****************/2. #define VectorNumber_Vsi 1193. #define VectorNumber_Vsyscall 1184. #define VectorNumber_VReserved118 1175. #define VectorNumber_VReserved117 1166. #define VectorNumber_VReserved116 1157. #define VectorNumber_VReserved115 1148. #define VectorNumber_VReserved114 1139. #define VectorNumber_VReserved113 11210. #define VectorNumber_VReserved112 11111. #define VectorNumber_VReserved111 11012. #define VectorNumber_VReserved110 10913. #define VectorNumber_VReserved109 10814. #define VectorNumber_VReserved108 10715. #define VectorNumber_VReserved107 10616. #define VectorNumber_VReserved106 10517. #define VectorNumber_VReserved105 10418. #define VectorNumber_VReserved104 10319. #define VectorNumber_VReserved103 10220. #define VectorNumber_VReserved102 10121. #define VectorNumber_VReserved101 10022. #define VectorNumber_VReserved100 9923. #define VectorNumber_VReserved99 9824. #define VectorNumber_VReserved98 9725. #define VectorNumber_Vatd0compare 9626. #define VectorNumber_VReserved96 9527. #define VectorNumber_VReserved95 9428. #define VectorNumber_VReserved94 9329. #define VectorNumber_VReserved93 9230. #define VectorNumber_VReserved92 9131. #define VectorNumber_VReserved91 9032. #define VectorNumber_VReserved90 8934. #define VectorNumber_VReserved88 8735. #define VectorNumber_VReserved87 8636. #define VectorNumber_VReserved86 8537. #define VectorNumber_VReserved85 8438. #define VectorNumber_VReserved84 8339. #define VectorNumber_VReserved83 8240. #define VectorNumber_VReserved82 8141. #define VectorNumber_VReserved81 8042. #define VectorNumber_VReserved79 7943. #define VectorNumber_VReserved78 7844. #define VectorNumber_VReserved77 7745. #define VectorNumber_VReserved76 7646. #define VectorNumber_VReserved75 7547. #define VectorNumber_VReserved74 7448. #define VectorNumber_VReserved73 7349. #define VectorNumber_VReserved72 7250. #define VectorNumber_VReserved71 7151. #define VectorNumber_VReserved70 7052. #define VectorNumber_Vpit3 6953. #define VectorNumber_Vpit2 6854. #define VectorNumber_Vpit1 6755. #define VectorNumber_Vpit0 6656. #define VectorNumber_Vhti 6557. #define VectorNumber_Vapi 6458. #define VectorNumber_Vlvi 6359. #define VectorNumber_VReserved62 6260. #define VectorNumber_VReserved61 6161. #define VectorNumber_VReserved60 6062. #define VectorNumber_VReserved59 5963. #define VectorNumber_VReserved58 5864. #define VectorNumber_Vpwmesdn 5765. #define VectorNumber_Vportp 5666. #define VectorNumber_VReserved55 5567. #define VectorNumber_VReserved54 5469. #define VectorNumber_VReserved52 5270. #define VectorNumber_VReserved51 5171. #define VectorNumber_VReserved50 5072. #define VectorNumber_VReserved49 4973. #define VectorNumber_VReserved48 4874. #define VectorNumber_VReserved47 4775. #define VectorNumber_VReserved46 4676. #define VectorNumber_VReserved45 4577. #define VectorNumber_VReserved44 4478. #define VectorNumber_VReserved43 4379. #define VectorNumber_VReserved42 4280. #define VectorNumber_VReserved41 4181. #define VectorNumber_VReserved40 4082. #define VectorNumber_Vcan0tx 3983. #define VectorNumber_Vcan0rx 3884. #define VectorNumber_Vcan0err 3785. #define VectorNumber_Vcan0wkup 3686. #define VectorNumber_Vflash 3587. #define VectorNumber_Vflashfd 3488. #define VectorNumber_VReserved33 3389. #define VectorNumber_VReserved32 3290. #define VectorNumber_VReserved31 3191. #define VectorNumber_VReserved30 3092. #define VectorNumber_Vcrgscm 2993. #define VectorNumber_Vcrgplllck 2894. #define VectorNumber_VReserved27 2795. #define VectorNumber_VReserved26 2696. #define VectorNumber_Vporth 2597. #define VectorNumber_Vportj 2498. #define VectorNumber_VReserved23 2399. #define VectorNumber_Vatd0 22 100. #define VectorNumber_Vsci1 21 101. #define VectorNumber_Vsci0 20 102. #define VectorNumber_Vspi0 19103. #define VectorNumber_Vtimpaie 18104. #define VectorNumber_Vtimpaaovf 17105. #define VectorNumber_Vtimovf 16106. #define VectorNumber_Vtimch7 15107. #define VectorNumber_Vtimch6 14108. #define VectorNumber_Vtimch5 13109. #define VectorNumber_Vtimch4 12110. #define VectorNumber_Vtimch3 11111. #define VectorNumber_Vtimch2 10112. #define VectorNumber_Vtimch1 9113. #define VectorNumber_Vtimch0 8114. #define VectorNumber_Vrti 7115. #define VectorNumber_Virq 6116. #define VectorNumber_Vxirq 5117. #define VectorNumber_Vswi 4118. #define VectorNumber_Vtrap 3119. #define VectorNumber_Vcop 2120. #define VectorNumber_Vclkmon 1121. #define VectorNumber_Vreset 0122.123. /**************** interrupt vector table ****************/ 124. #define Vsi 0x0000FF10125. #define Vsyscall 0x0000FF12126. #define VReserved118 0x0000FF14 127. #define VReserved117 0x0000FF16 128. #define VReserved116 0x0000FF18 129. #define VReserved115 0x0000FF1A 130. #define VReserved114 0x0000FF1C 131. #define VReserved113 0x0000FF1E 132. #define VReserved112 0x0000FF20 133. #define VReserved111 0x0000FF22 134. #define VReserved110 0x0000FF24 135. #define VReserved109 0x0000FF26 136. #define VReserved108 0x0000FF28 137. #define VReserved107 0x0000FF2A139. #define VReserved105 0x0000FF2E 140. #define VReserved104 0x0000FF30 141. #define VReserved103 0x0000FF32 142. #define VReserved102 0x0000FF34 143. #define VReserved101 0x0000FF36 144. #define VReserved100 0x0000FF38 145. #define VReserved99 0x0000FF3A 146. #define VReserved98 0x0000FF3C 147. #define Vatd0compare 0x0000FF3E 148. #define VReserved96 0x0000FF40 149. #define VReserved95 0x0000FF42 150. #define VReserved94 0x0000FF44 151. #define VReserved93 0x0000FF46 152. #define VReserved92 0x0000FF48 153. #define VReserved91 0x0000FF4A 154. #define VReserved90 0x0000FF4C 155. #define VReserved89 0x0000FF4E 156. #define VReserved88 0x0000FF50 157. #define VReserved87 0x0000FF52 158. #define VReserved86 0x0000FF54 159. #define VReserved85 0x0000FF56 160. #define VReserved84 0x0000FF58 161. #define VReserved83 0x0000FF5A 162. #define VReserved82 0x0000FF5C 163. #define VReserved81 0x0000FF5E 164. #define VReserved79 0x0000FF60 165. #define VReserved78 0x0000FF62 166. #define VReserved77 0x0000FF64 167. #define VReserved76 0x0000FF66 168. #define VReserved75 0x0000FF68 169. #define VReserved74 0x0000FF6A 170. #define VReserved73 0x0000FF6C 171. #define VReserved72 0x0000FF6E 172. #define VReserved71 0x0000FF70174. #define Vpit3 0x0000FF74 175. #define Vpit2 0x0000FF76 176. #define Vpit1 0x0000FF78 177. #define Vpit0 0x0000FF7A 178. #define Vhti 0x0000FF7C 179. #define Vapi 0x0000FF7E 180. #define Vlvi 0x0000FF80 181. #define VReserved62 0x0000FF82 182. #define VReserved61 0x0000FF84 183. #define VReserved60 0x0000FF86 184. #define VReserved59 0x0000FF88 185. #define VReserved58 0x0000FF8A 186. #define Vpwmesdn 0x0000FF8C 187. #define Vportp 0x0000FF8E 188. #define VReserved55 0x0000FF90 189. #define VReserved54 0x0000FF92 190. #define VReserved53 0x0000FF94 191. #define VReserved52 0x0000FF96 192. #define VReserved51 0x0000FF98 193. #define VReserved50 0x0000FF9A 194. #define VReserved49 0x0000FF9C 195. #define VReserved48 0x0000FF9E 196. #define VReserved47 0x0000FFA0 197. #define VReserved46 0x0000FFA2 198. #define VReserved45 0x0000FFA4 199. #define VReserved44 0x0000FFA6 200. #define VReserved43 0x0000FFA8 201. #define VReserved42 0x0000FFAA 202. #define VReserved41 0x0000FFAC 203. #define VReserved40 0x0000FFAE 204. #define Vcan0tx 0x0000FFB0 205. #define Vcan0rx 0x0000FFB2 206. #define Vcan0err 0x0000FFB4 207. #define Vcan0wkup 0x0000FFB6209. #define Vflashfd 0x0000FFBA 210. #define VReserved33 0x0000FFBC 211. #define VReserved32 0x0000FFBE 212. #define VReserved31 0x0000FFC0 213. #define VReserved30 0x0000FFC2 214. #define Vcrgscm 0x0000FFC4 215. #define Vcrgplllck 0x0000FFC6 216. #define VReserved27 0x0000FFC8 217. #define VReserved26 0x0000FFCA 218. #define Vporth 0x0000FFCC 219. #define Vportj 0x0000FFCE 220. #define VReserved23 0x0000FFD0 221. #define Vatd0 0x0000FFD2 222. #define Vsci1 0x0000FFD4 223. #define Vsci0 0x0000FFD6 224. #define Vspi0 0x0000FFD8 225. #define Vtimpaie 0x0000FFDA 226. #define Vtimpaaovf 0x0000FFDC 227. #define Vtimovf 0x0000FFDE 228. #define Vtimch7 0x0000FFE0 229. #define Vtimch6 0x0000FFE2 230. #define Vtimch5 0x0000FFE4 231. #define Vtimch4 0x0000FFE6 232. #define Vtimch3 0x0000FFE8 233. #define Vtimch2 0x0000FFEA 234. #define Vtimch1 0x0000FFEC 235. #define Vtimch0 0x0000FFEE 236. #define Vrti 0x0000FFF0 237. #define Virq 0x0000FFF2 238. #define Vxirq 0x0000FFF4 239. #define Vswi 0x0000FFF6 240. #define Vtrap 0x0000FFF8 241. #define Vcop 0x0000FFFA 242. #define Vclkmon 0x0000FFFC。

飞思卡尔智能车S12XS128PWM控制程序编写SeptStringS原创，转载请注明。

对于飞思卡尔智能车，电机和舵机的控制通常使⽤的都是以PWM脉冲宽度调制的⽅法实现的，其可⾏性基于电机可以由占空⽐控制转速，⽽舵机也由脉宽控制摆动。

PWM 调制波有 8 个输出通道，每⼀个输出通道都可以独⽴的进⾏输出。

每⼀个输出通道都有⼀个精确的计数器（计算脉冲的个数），⼀个周期控制寄存器和两个可供选择的时钟源。

每⼀个 PWM 输出通道都能调制出占空⽐从 0—100% 变化的波形。

PWM控制程序的编写⼀般按照以下的⼀种流程：1，禁⽌PWM模块；//这是由于改变周期和脉宽等操作需要在PWM禁⽌的情况下才能被设置2，PWM级联选择，是否级联通道67,45,23,01；//最多单独使⽤8个8位和级联使⽤4个16位3，给通道选择时钟源控制位；//0,1,4,5通道可选择ClockA和ClockSA；2,3,6,7通道可选择ClockB和ClockSB4，给时钟源A\B预分频；//可对总线时钟进⾏预分频，确定ClockA和ClockB，满⾜1,2,4,8,16,32,64,128这8个分频量5，根据时钟源A\B确定时钟源SA\SB；//由ClockA和ClockB、分频设值来确定ClockA和ClockB，满⾜1-255的分频量6，输出极性的选择；//也就是选择输出极性先低后⾼还是先⾼后低7，对齐⽅式的选择；//可设置为左对齐或者中间对齐⽅式8，实际通道频率的计算；//也就是周期的设定9，占空⽐寄存器的设置；//占空⽐常数的设定，可以以此决定占空⽐10，使能PWM模块。

//你已经⾸尾呼应了，有⽊有接下来通过寄存器的介绍，以上⾯流程为⼤纲，详细地说明⼀下该如何操作~~【PWME】寄存器PWME = (PWME~7 | PWME~6 | PWME~5 | PWME~4 | PWME~3 | PWME~2 | PWME~1 | PWME~0)将每⼀位设置为1即可使能该位，0对应的既是禁⽌。

飞思卡尔智能车XS128 PE编程入门教程（1）首先打开CodeWarrior 5.0 开发环境。

然后在弹出的选项中选择新建工程注释（如果没有弹出这个对话框的，可以在下面的File中选择New Project新建一个工程）(2) 选择开发芯片的型号(这里我们使用的是MC9S12XS128)接着选择TBDML这个是我们使用在线调试功能的选项。

(3) 选择工程的生成路径，注意：如果我们不使用PE编程功能的话，在这步结束后，我们可以直接选择完成按钮来完成工程的新建。

(4) （PE编程功能的步骤）下一步，这个对话框我们什么都不用选择，直接点击下一步。

（5）选择下面这个选项来启动PE编程功能。

(6) 红色边框中的选项的功能为是否启动浮点数据的使用，默认第一个是不启用，第二个是启用，float数据为32位。

double为32位，第三个是启用，float 数据为32位，double数据为64位。

（7）最后一步什么都不要设置，直接点击完成。

(8) 以上步骤我们完成了一个XS128工程的新建步骤。

PE的使用步骤:(1) 新建工程后，会自动弹出个芯片封装型号的选择，选择好后点击OK。

（注意：我们学校有些芯片是80管脚的，也有112管脚的，所以注意选择红线标注的选项）(2) 点击OK后，就会出现我们要编程的环境了。

如下（3）红色标注的地方就是我们该工程的工作区了。

细心的同学就会发现，它生成的文件中没有我们需要写的源文件XXX.c 。

那我们现在就来生成这些文件。

找到下图的按键Processor Expert。

然后点击第二个选项的Generate Code ' XXXX .mcp' （这里的XXXX表示该工程名称）.下面是自动生成的文件。

这时候我们发现软件为我们自动的生成了一个Project.c（Project 是我这个工程建立的文件命，不同的工程文件名将导致这个名字不同）的文件。

这个就是我们将要编写的源文件了，它里面包含了我们的主函数main()。
