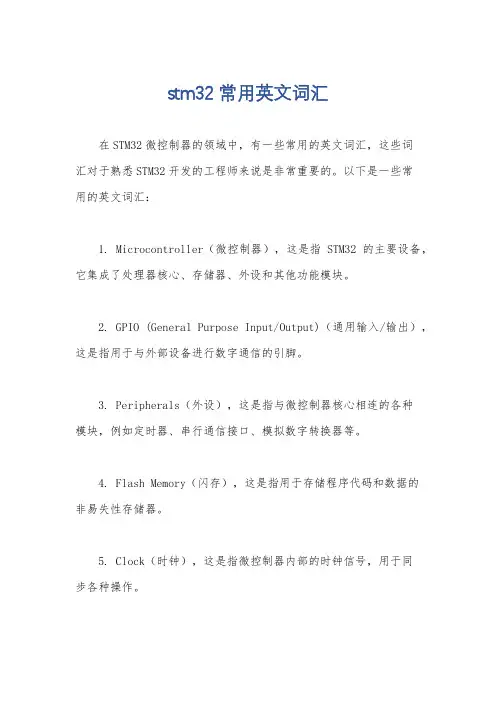

stm32常用英文词汇在STM32微控制器的领域中，有一些常用的英文词汇，这些词汇对于熟悉STM32开发的工程师来说是非常重要的。

以下是一些常用的英文词汇：1. Microcontroller（微控制器），这是指STM32的主要设备，它集成了处理器核心、存储器、外设和其他功能模块。

2. GPIO (General Purpose Input/Output)（通用输入/输出），这是指用于与外部设备进行数字通信的引脚。

3. Peripherals（外设），这是指与微控制器核心相连的各种模块，例如定时器、串行通信接口、模拟数字转换器等。

4. Flash Memory（闪存），这是指用于存储程序代码和数据的非易失性存储器。

5. Clock（时钟），这是指微控制器内部的时钟信号，用于同步各种操作。

6. Interrupt（中断），这是指微控制器在发生特定事件时暂停当前执行的程序，转而执行特定的中断服务程序。

7. DMA (Direct Memory Access)（直接存储器访问），这是指一种数据传输方式，可以在不干扰处理器的情况下直接在外设和存储器之间传输数据。

8. Bootloader（引导加载程序），这是指用于启动系统并加载应用程序的特殊程序。

9. IDE (Integrated Development Environment)（集成开发环境），这是指用于编写、编译和调试STM32应用程序的软件工具。

10. Firmware（固件），这是指存储在微控制器中的程序代码和数据，用于控制设备的操作。

这些词汇是在STM32开发中经常会遇到的，了解它们的含义对于理解和使用STM32微控制器是非常重要的。

希望这些信息能够对你有所帮助。

中文译文第1章器件概述S12XS-系列1.1简介新S12XS家族16位微控制器是S12XE家族的兼容，简化版本。

这些家庭提供了一种简单的方法来制定共同的平台，从低端到高端应用程序，最大限度地减少软件和硬件的重新设计。

针对通用汽车的应用和CAN节点，这些应用的一些典型的例子分别是：车身控制器，乘员检测，车门模块，RKE接收器，智能执行器，照明模块和智能接线盒以及很多其他。

该S12XS家族保留了许多S12XE家族包括纠错码的功能（ECC）的快闪记忆体，一个独立的数据闪存模块的代码或数据的存储，一个调频锁相环（IPLL），提高了EMC性能和快速的ATD转换器S12XS家族将提供32位的性能与16位MCU的所有优势和效率。

它将保留低成本，目前享有的功耗，EMCand代码大小效率优势由飞思卡尔现有的16位S12和S12X MCU系列的用户。

像其他S12X成员家庭，S12XS家庭将运行16 - bit宽访问无需等待状态的所有外设和回忆。

该S12XS家庭将可在112引脚LQFP ，80引脚QFP ，64引脚LQFP封装选项和保持与S12XE家族针兼容性的高水平。

除了在现有的I / O端口每个模块，多达18个进一步的I / O端口，可与中断功能，允许唤醒从停止或等待模式。

外设集包括MSCAN ，SPI，2个SCI，可，一个8通道24位周期中断定时器，8 - 通道的16位定时器，8通道PWM和多达16 - 通道12位ATD转换器。

软件控制外设到端口的路由可以访问外设模块的灵活组合在较低的引脚数封装选项。

1.1.1特点在S12XS-系列的特性都在这里列出。

请参阅表D-1对于内存选项和表D-2外设功能，可在不同的家庭成员。

•16位CPU12X- 向上与S12指令集除了五个模糊的指令兼容（MEM，W A V，W A VR，REV，REVW），它已被删除-增强的变址寻址-- 访问大数据段独立PPAGE的-•INT（中断模块）-- 七个级别的嵌套中断-- 中断源到每个灵活分配中断级。

CPU寄存器
CPU寄存器
累加器 (A) 累加器A是一个通用8位寄存器。经常用于暂存一个输入到算 术逻辑单元(ALU)的操作数，并且用于存放(ALU)的计算结果。 复位对累加器A的内容没有影响。 索引寄存器(H:X) 这个16位寄存器实际上分为两个8位寄存器(H和X)，它们作为 一个16位的地址指针一起工作，H存放一个地址的高位字节 和X存放地址的低位字节。所有索引寻址模式指令利用H:X中 全部16位值作为一个索引参考指针；然后，为了与早先 M68HC05家族兼容,一些指令只在低8位(X)中运行，并且H在 复位过程中强制为0x00。复位对X的内容没有影响。
HCS08 CPU的特点包括:
▪目标代码完全向上兼容M68HC05和M68HC08家族 ▪所有寄存器和存储器映射在单块64 Kbyte地址空间 ▪16位堆栈指针SP(64 Kbyte地址空间中的任意大小堆栈) ▪16位索引寄存器(H:X)的强大的寻址索引模式 ▪多种寻址模式 ▪8位累加器(A) ▪支持存储器到存储器的数据传送 ▪高效的位操作指令 ▪快速的8位乘8位和16位除以 8位指令 ▪STOP和WAIT指令唤醒低功耗运行状态
条件代码寄存器(CCR) 条件代码寄存器 8位条件代码寄存器存放中断屏蔽位(I)和5个指出刚执行指令 结果的标志。第5和第6位永远设置为1。如图：
I 位是中断屏蔽控制位，与其他位不同的是它在CCR 中不是处 理器状况位。在CCR的六个可执行位中，I 位也是复位后唯一可 被初始化的位。I 位复位后置为1，这使得中断被屏蔽直到堆栈 指针被初始化。其他五个状态位(V、H、N、Z 和C)在复位后是 未知的，只有在执行一个指令后才能知道。复位后无须强制这 些位为特定的值，因为直到执行了一个影响它们的指令后，与 这些位相关的条件转移才有意义。 这五个状态位标志了运算和其他指令的结果。条件转移指令 根据CCR 内状态位的值来决定是直接转移到一个新的程序地址， 还是继续执行下一个指令。简单的条件转移指令(BCC、BCS、 BNE、BEQ、BHCC、BHCS、BMC、BMS、BPL 和BMI)所导 致的转移取决于单一的CCR 位状态，而其他转移指令则被两三 个更复杂的CCR 位控制。例如，若布尔表达式[(Z) | (N⊕V)]真， 则将产生小于等于转移(BLE).

按功能分为五大类：（1）数据传送类指令（7种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVX(Move External RAM)对外部RAM的数据传送；XCH(Exchange)字节交换；XCHD(Exchange low-order Digit)低半字节交换；PUSH(Push onto Stack)入栈；POP (Pop from Stack)出栈；（2）算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；(3)逻辑运算类指令（10种助记符）ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移；RR(Rotate Right) 循环右移；RRC(Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap)低4位与高4位交换；(4)控制转移类指令（17种助记符）ACALL（Absolute subroutine Call）子程序绝对调用；LCALL（Long subroutine Call）子程序长调用；RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移；JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移；JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation)空操作；（5）位操作指令（1种助记符）SETB(Set Bit)。

单片机缩写的英文全称及中文名称（利于理解）PC = progammer counter //程序计数器ACC = accumulate //累加器PSW = progammer status word //程序状态字SP = stack point //堆栈指针DPTR = data point register //数据指针寄存器IP = interrupt priority //中断优先级IE = interrupt enable // 中断使能TMOD = timer mode //定时器方式(定时器/计数器控制寄存器)ALE = alter (变更,可能是)PSEN = progammer saving enable //程序存储器使能(选择外部程序存储器的意思)EA = enable all(允许所有中断)完整应该是enable all interruptPROG = progamme (程序)SFR = special funtion register //特殊功能寄存器TCON = timer control //定时器控制PCON = power control //电源控制MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位CY = carry //进位（标志）AC = assistant carry //辅助进位OV = overflow //溢出ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义E = enable //使能OE = output enable //输出使能RD = read //读WR = write //写中断部分：INT0 = interrupt 0 //中断0INT1 = interrupt 1//中断1T0 = timer 0 //定时器0T1 = timer 1 //定时器1TF1 = timer1 flag //定时器1 标志(其实是定时器1中断标志位)IE1 = interrupt exterior //(外部中断请求,可能是)IT1 = interrupt touch //(外部中断触发方式,可能是)ES = enable serial //串行使能ET = enable timer //定时器使能EX = enable exterior //外部使能(中断)PX = priority exterior //外部中断优先级PT = priority timer //定时器优先级PS = priority serial //串口优先级寄存器部分:SFR:special funtion register //特殊功能寄存器(片内RAM 80H~FFH) ACC:accumulate //累加器PSW:progammer status word //程序状态字SP:stack point //堆栈指针DPL,DPH:DPTR(data point register //数据指针寄存器)的低8位和高8位IE:interrupt enable // 中断使能IP:interrupt priority //中断优先级PCON:power control //电源控制SCON:serial control //串行口控制SBUF:serial buffer //串行数据缓冲TCON:timer control //定时器控制TMOD:timer mode //定时器方式PSW:CY:carry (psw.7) //进位（标志）AC:auxiliary carry (psw.6) //辅助进位F0: (psw.5) //用户自定义标志位RS1,RS0:register select (psw.4,psw.3)//工作寄存器组选择位OV:overflow (psw.2) //溢出P:parity (psw.0) //奇偶校验位IE:EA:Enable All Interrupt //CPU开/关中断控制位ET1:Enable Timer //定时器2溢出中断允许位ES:Enable Serial Port //串行口中断允许位EX:Enable External //外部中断1的中断允许位IP:PS:Priority Serial //串口优先级PT:Priority Timer //定时器优先级PX:Priority External //外部中断优先级SCON:RI:Receive Interrupt //串行口接收中断请求标志位TI:Transmit Interrupt //串行口发送中断请求标志位TCON:TF1:Timer1 Overflow Flag //定时器1溢出中断请求标志TR1:Timer1 Run //定时器1启动控制位IE1:Interrupt Edge //外部中断1请求标志位IT1:Interrupt Type //外部中断1触发方式选择位8051引脚:RST:RESET (9)//复位，重启P3:RXD:Received eXchange Data (10,p3.0)//接收串行数据TXD:Transmit eXchange Data (11,p3.1)//发送串行数据INT0:interrupt 0 (12,p3.2)//中断0INT1:interrupt 1 (13,p3.3)//中断1T0:timer 0 (14,p3.4)//定时器0T1:timer 1 (15,p3.5)//定时器1RD：ReaD (16,p3.6)//外部数据存储器(RAM)的读信号WR：WRite (17,p3.7)//外部数据存储器(RAM)的写信号XTAL2,XTAL1:External Crystal Oscillator (18,19) //外部晶体振荡器PSEN:Program Store Enable (29) //程序存储器(ROM)使能ALE:Address Latch Enable (30) //地址锁存EA：External Address Enable (31) //外部程序存储器(ROM)地址允许其它：OE:output enable //输出使能MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义CLKOUT：Clock out,时钟输出BUSWDITH：总线宽度Vref：参考电压（带ADC的单片机中有的）HSO：High Speed Output，高速输出HSI：High Speed Input：高速输入INST：Instruction，指令READY就绪，总线中的就绪信号或引脚NMI：No Mask Interruput （Input）：不可屏蔽的中断请求（输入）BHE：Bank High Enable：存储器的高位允许，如在80286系统中RAM的组织为16位的，分为高8位和低8位数据，分别的控制信号为BHE和BLE51外部引脚缩写英文解释中文解释RST （9）Reset 复位信号引脚RxD (10--P3.0) Receive Data 串口接收端TxD (11--P3.1) Transmit Data 串口发送端INT0(————) （12--P3.2）Interrupt0 外部中断0信号输入引脚INT1(————) （13--P3.3）Interrupt1 外部中断1信号输入引脚T0 (14--P3.4) Timer0 定时/计数器0输入信号引脚T1 (15--P3.5) Timer1 定时/计数器1输入信号引脚WR(———) (16--P3.6)write写信号引脚RD(———) (17--P3.7)read 读信号引脚PSEN(—————) （29）progammer saving enable 外部程序存储器读选通信号ALE （30）Address Latch Enable 地址锁存允许信号EA(———) (31)enable 外部ROM选择信号51内部寄存器SFR special funtion register 特殊功能寄存器ACC accumulate 累加器APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器SP stack point 堆栈指针TCON timer control 定时器控制寄存器TF1 （TCON.7）Timer1 flag T1中断标志位TR1 （TCON.6）Timer1 Run T1运行控制位TF0 （TCON.5）Timer0 flag T0中断标志位TR0 （TCON.4）Timer0 Run T0运行控制位IE1 （TCON.3）Interrupt1 exterior 外部中断1中断标志位IT1 （TCON.2）Interrupt1 touch 外部中断1 触发方式选择位IE0 （TCON.1）Interrupt0 exterior 外部中断0中断标志位IT0 （TCON.0）Interrupt0 touch 0-电平触发1-下降沿触发IE （A8H）interrupt enable 中断允许寄存器EA (IE.7) enable all interrupt 中断总允许位ES (IE.4) enable serial 串行口中断允许位ET1 （IE.3）enable timer 1 T1中断允许位EX1 （IE.2）enable exterior 1 外部中断1中断允许位ET0 （IE.1）enable timer 0 T0中断允许位EX0 （IE.0）enable exterior 0 外部中断0中断允许位IP （B8H）interrupt priority 中断优先级寄存器PS (IP.4) priority serial 串口优先级标志位PT1 (IP.3) priority timer 1 定时器1优先级标志位PX1 (IP.2) priority exterior 1 外部中断1优先级标志位PT0 (IP.1) priority timer 0 定时器0优先级标志位PX0 (IP.0) priority exterior 0 外部中断0优先级标志位PCON (87H) power control 电源控制和波特率选择TMOD （89H）timer mode 定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能MCS-51指令（1）数据传送类指令（7种助记符）助记符英文注释功能MOV Move 对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部RAM的数据传送XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换PUSH Push onto Stack) 入栈POP Pop from Stack) 出栈（2）算术运算类指令（8种助记符）ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法DA Decimal Adjust 十进制调整INC Increment 加1DEC Decrement 减1MUL Multiplication、Multiply 乘法DIV Division、Divide 除法(3)逻辑运算类指令（10种助记符）ANL And Logic 逻辑与ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移SWAP Swap 低4位与高4位交换(4)控制转移类指令（17种助记符）ACALL Absolute subroutine Call 子程序绝对调用LCALL Long subroutine Call 子程序长调用RET Return from subroutine 子程序返回RETI Return from Interruption 中断返回JMP Jump IndirectSJMP Short Jump 短转移AJMP Absolute Jump 绝对转移LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decrement and Jump if Not Zero 减１后不为０则转移JZ Jump if Zero 结果为０则转移JNZ Jump if Not Zero 结果不为０则转移JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B位为１则转移JNB Jump if the Bit is Not set B位为０则转移JBC Jump if the Bit is set and Clear the bit 位为１则转移，并清除该位NOP No Operation 空操作（5）位操作指令（1种助记符）SETB Set Bit 置位伪指令助记符英文注释功能ORG OriginDB Define ByteDW Define WordEQU EqualDATA DataXDATA External DataBIT BitEND End。

单片机缩写的英文全称及中文名称（利于理解）PC = progammer counter //程序计数器ACC = accumulate //累加器PSW = progammer status word //程序状态字SP = stack point //堆栈指针DPTR = data point register //数据指针寄存器IP = interrupt priority //中断优先级IE = interrupt enable // 中断使能TMOD = timer mode //定时器方式(定时器/计数器控制寄存器)ALE = alter (变更,可能是)PSEN = progammer saving enable //程序存储器使能(选择外部程序存储器的意思) EA = enable all(允许所有中断)完整应该是enable all interruptPROG = progamme (程序)SFR = special funtion register //特殊功能寄存器TCON = timer control //定时器控制PCON = power control //电源控制MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位CY = carry //进位（标志）AC = assistant carry //辅助进位OV = overflow //溢出ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义E = enable //使能OE = output enable //输出使能RD = read //读WR = write //写中断部分：INT0 = interrupt 0 //中断0INT1 = interrupt 1//中断1T0 = timer 0 //定时器0T1 = timer 1 //定时器1TF1 = timer1 flag //定时器1 标志(其实是定时器1中断标志位)IE1 = interrupt exterior //(外部中断请求,可能是)IT1 = interrupt touch //(外部中断触发方式,可能是)ES = enable serial //串行使能ET = enable timer //定时器使能EX = enable exterior //外部使能(中断)PX = priority exterior //外部中断优先级PT = priority timer //定时器优先级PS = priority serial //串口优先级寄存器部分:SFR:special funtion register //特殊功能寄存器(片内RAM 80H~FFH) ACC:accumulate //累加器PSW:progammer status word //程序状态字SP:stack point//堆栈指针DPL,DPH:DPTR(data point register //数据指针寄存器)的低8位和高8位IE:interrupt enable // 中断使能IP:interrupt priority //中断优先级PCON:power control //电源控制SCON:serial control//串行口控制SBUF:serial buffer//串行数据缓冲TCON:timer control //定时器控制TMOD:timer mode //定时器方式PSW:CY:carry (psw.7) //进位（标志）AC:auxiliary carry (psw.6) //辅助进位F0:(psw.5) //用户自定义标志位RS1,RS0:register select (psw.4,psw.3)//工作寄存器组选择位OV:overflow (psw.2) //溢出P:parity(psw.0) //奇偶校验位IE:EA:Enable All Interrupt //CPU开/关中断控制位ET1:Enable Timer //定时器2溢出中断允许位ES:Enable Serial Port //串行口中断允许位EX:Enable External //外部中断1的中断允许位IP:PS:Priority Serial //串口优先级PT:Priority Timer //定时器优先级PX:Priority External //外部中断优先级SCON:RI:Receive Interrupt//串行口接收中断请求标志位TI:Transmit Interrupt//串行口发送中断请求标志位TCON:TF1:Timer1 Overflow Flag //定时器1溢出中断请求标志TR1:Timer1 Run//定时器1启动控制位IE1:Interrupt Edge //外部中断1请求标志位IT1:Interrupt Type//外部中断1触发方式选择位8051引脚:RST:RESET(9)//复位，重启P3:RXD:Received eXchange Data(10,p3.0)//接收串行数据TXD:Transmit eXchange Data(11,p3.1)//发送串行数据INT0:interrupt 0 (12,p3.2)//中断0INT1:interrupt 1(13,p3.3)//中断1T0:timer 0 (14,p3.4)//定时器0T1:timer 1 (15,p3.5)//定时器1RD：ReaD(16,p3.6)//外部数据存储器(RAM)的读信号WR：WRite(17,p3.7)//外部数据存储器(RAM)的写信号XTAL2,XTAL1:External Crystal Oscillator (18,19) //外部晶体振荡器PSEN:Program Store Enable (29) //程序存储器(ROM)使能ALE:Address Latch Enable(30) //地址锁存EA：External Address Enable(31) //外部程序存储器(ROM)地址允许其它：OE:output enable //输出使能MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义CLKOUT：Clock out,时钟输出BUSWDITH：总线宽度Vref：参考电压（带ADC的单片机中有的）HSO：High Speed Output，高速输出HSI：High Speed Input：高速输入INST：Instruction，指令READY就绪，总线中的就绪信号或引脚NMI：No Mask Interruput （Input）：不可屏蔽的中断请求（输入）BHE：Bank High Enable：存储器的高位允许，如在80286系统中RAM的组织为16位的，分为高8位和低8位数据，分别的控制信号为BHE和BLE51外部引脚缩写英文解释中文解释RST（9）Reset复位信号引脚RxD(10--P3.0)Receive Data串口接收端TxD(11--P3.1)Transmit Data串口发送端INT0(————)（12--P3.2）Interrupt0外部中断0信号输入引脚INT1(————)（13--P3.3）Interrupt1外部中断1信号输入引脚T0(14--P3.4)Timer0定时/计数器0输入信号引脚T1(15--P3.5)Timer1定时/计数器1输入信号引脚WR(———)(16--P3.6)write写信号引脚RD(———)(17--P3.7)read读信号引脚PSEN(—————)（29）progammer saving enable外部程序存储器读选通信号ALE（30）Address Latch Enable地址锁存允许信号EA(———)(31)enable外部ROM选择信号51内部寄存器SFR special funtion register特殊功能寄存器ACC accumulate累加器APSW progammer status word程序状态字CY(PSW.7)carry进位标志位AC(PSW.6)assistant carry辅助进位标志位OV(PSW.2)overflow溢出标志位PC progammer counter程序计数器DPTR data point register数据指针寄存器SP stack point堆栈指针TCON timer control定时器控制寄存器TF1（TCON.7）Timer1 flag T1中断标志位TR1（TCON.6）Timer1 Run T1运行控制位TF0（TCON.5）Timer0 flag T0中断标志位TR0（TCON.4）Timer0 Run T0运行控制位IE1（TCON.3）Interrupt1 exterior外部中断1中断标志位IT1（TCON.2）Interrupt1 touch外部中断1 触发方式选择位IE0（TCON.1）Interrupt0 exterior外部中断0中断标志位IT0（TCON.0）Interrupt0 touch0-电平触发1-下降沿触发IE（A8H）interrupt enable中断允许寄存器EA(IE.7)enable all interrupt中断总允许位ES(IE.4)enable serial串行口中断允许位ET1（IE.3）enable timer 1T1中断允许位EX1（IE.2）enable exterior 1外部中断1中断允许位ET0（IE.1）enable timer 0T0中断允许位EX0（IE.0）enable exterior 0外部中断0中断允许位IP（B8H）interrupt priority中断优先级寄存器PS(IP.4)priority serial串口优先级标志位PT1(IP.3)priority timer 1定时器1优先级标志位PX1(IP.2)priority exterior 1外部中断1优先级标志位PT0(IP.1)priority timer 0定时器0优先级标志位PX0(IP.0)priority exterior 0外部中断0优先级标志位PCON(87H)power control电源控制和波特率选择TMOD（89H）timer mode定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能。

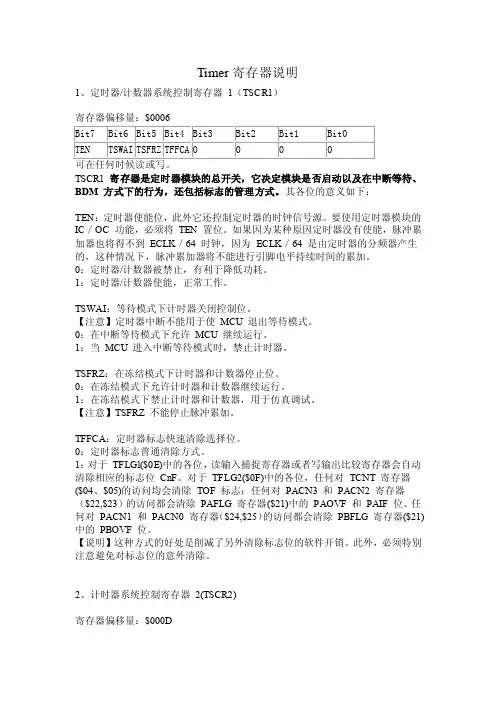

Timer寄存器说明1、定时器/计数器系统控制寄存器1（TSCR1）TSCR1 寄存器是定时器模块的总开关，它决定模块是否启动以及在中断等待、BDM 方式下的行为，还包括标志的管理方式。

其各位的意义如下：TEN：定时器使能位，此外它还控制定时器的时钟信号源。

要使用定时器模块的IC／OC 功能，必须将TEN 置位。

如果因为某种原因定时器没有使能，脉冲累加器也将得不到ECLK／64 时钟，因为ECLK／64 是由定时器的分频器产生的，这种情况下，脉冲累加器将不能进行引脚电平持续时间的累加。

0：定时器/计数器被禁止，有利于降低功耗。

1：定时器/计数器使能，正常工作。

TSWAI：等待模式下计时器关闭控制位。

【注意】定时器中断不能用于使MCU 退出等待模式。

0：在中断等待模式下允许MCU 继续运行。

1：当MCU 进入中断等待模式时，禁止计时器。

TSFRZ：在冻结模式下计时器和计数器停止位。

0：在冻结模式下允许计时器和计数器继续运行。

1：在冻结模式下禁止计时器和计数器，用于仿真调试。

【注意】TSFRZ 不能停止脉冲累加。

TFFCA：定时器标志快速清除选择位。

0：定时器标志普通清除方式。

1：对于TFLGl($0E)中的各位，读输入捕捉寄存器或者写输出比较寄存器会自动清除相应的标志位CnF。

对于TFLG2($0F)中的各位，任何对TCNT 寄存器($04、$05)的访问均会清除TOF 标志；任何对PACN3 和PACN2 寄存器（$22,$23）的访问都会清除PAFLG 寄存器($21)中的PAOVF 和PAIF 位。

任何对PACN1 和PACN0 寄存器（$24,$25）的访问都会清除PBFLG 寄存器($21)中的PBOVF 位。

【说明】这种方式的好处是削减了另外清除标志位的软件开销。

此外，必须特别注意避免对标志位的意外清除。

2、计时器系统控制寄存器2(TSCR2)寄存器偏移量：$000DTOI:定时器/计时器溢出中断使能。

Bit7 Bit6 Bit5 Bit4 TC4 寄存器偏移量：$0018-$0019
Bit15 Bit14 Bit13 Bit12 Bit7 Bit6 Bit5 Bit4
TC5 寄存器偏移量：$001A-$001B Bit15 Bit14 Bit13 Bit12 Bit7 Bit6 Bit5 Bit4
TC6 寄存器偏移量：$001C-$001D Bit15 Bit14 Bit13 Bit12 Bit7 Bit6 Bit5 Bit4
TC7 寄存器偏移量：$001E-$001F Bit15 Bit14 Bit13 Bit12 Bit7 Bit6 Bit5 Bit4
Bit11 Bit3
Bit11 Bit3
Bit8 Bit0
Bit8 Bit0
Bit8 Bit0
Bit8 Bit0
Bit8 Bit0
Bit8 Bit0
8、定时器核心寄存器(TCNT) 寄存器偏移量：$0004-$0005
Bit15 Bit14 Bit13 Bit12 Bit11 Bit10 Bit9 Bit8
Bit7 Bit6
Bit5
Bit4
所示的 TFLG1、TFLG2 为中断标志寄存器，其中 TFLG1 对应 8 个 IC／OC 通道，当某 CnF=1 时说明对应的 IC／OC 通道有动作，表明该通道有中断事 件发生。TFLG2 只有一个标志位 TOF，作为核心计数器的中断请求标志。当 TOF=1 时说明核心计数器溢出。要清除某个标志位，只需向该位写 1，向某位 写 0 不影响该位的状态。当 TSCR 中的 TFFCA 位置位时，读 IC 通道或写 OC 通道 ($10-$1F)将自动清除该通道标志 CnF，对 TCNT 的任何访问将自动清 除 TFLG2。

注 : A/D模块的时钟频率要在500KHz和2MHz之间， 所以在选择分频因子时一定要注意。
采样时间选择
SMP [1 :0]
采样时间
00
2个 A/D时钟周期
01
4个A/D时钟周期
ATDclock= ( (BusClock) / (PRS+1) ) /2
10
8个A/D时钟周期
11
16个A/D时钟周期
设CCBCA = 000，转换序列从通道
0开始；ATD0DR0，
ATD0DR1,ATD0DR2存放转换结果
设CCBCA = 0 10，转换序列从通道 2开始。 仍然是ATD0DR0，
ATD0DR1,ATD0DR2存放转换结果
S8C 、S4C 、S2C 、S1C：定义转换队列的长度 。默认长度为4。 FIFO： 结果寄存器先进先出模式 。1=FIFO模式 ，转换结果是连续 存放的；0=非FIFO模式 ，转换结果放在对应的寄存器中。 FRZ1、FRZ0：背景调试冻结模式允许 。这两个控制位就决定了，
{ while (ATD1STAT0_SCF ==0) ;
ad_value [0] = ATD1DR0; ad_value [4] = ATD1DR4;//使用 PORTB= (byte) ad_value [4] ;
}}
void ATDInit(void)
{ATD1CTL2=0xC0;//AD模块上电,快速清零,无等待模式,禁止外部触发, 中断禁止 // ADPU AFFC AWAI ETRIGLE --- ETRIGP ETRIGE ASCIE ASCIF
PRS=3
ATD1CTL5=0xA4; //右对齐无符号 ，单通道采样 ，通道0

单片机元件名称及中英对照单片机是一种在微型计算机系统中占核心地位的集成电路，它包含了中央处理器（CPU）、存储器（ROM和RAM）、输入/输出接口等功能模块。

单片机元件名称在嵌入式系统开发中非常重要，能够准确理解和正确使用这些名称是进行嵌入式开发的基础。

下面，我们将介绍一些常见的单片机元件名称，并提供中英对照。

1. CPU（Central Processing Unit，中央处理器）CPU是单片机的核心部件，负责执行各种指令和控制系统的运行。

在单片机中，CPU通常由微处理器和寄存器组成。

2. ROM（Read-Only Memory，只读存储器）ROM是一种只能读取数据但不能写入数据的存储器，单片机中用于存储程序代码和常量数据。

常见的ROM包括EPROM、EEPROM和闪存。

3. RAM（Random Access Memory，随机存取存储器）RAM是一种能够读写数据的存储器，用于存储单片机运行时的变量和临时数据。

RAM具有较快的读写速度，但是数据在断电后会丢失。

4. 输入/输出接口（Input/Output Interface）输入/输出接口是单片机与外部设备进行数据交互的接口。

通过输入/输出接口，单片机可以接收外部设备的输入信号并向外部设备输出指定的数据。

5. 定时器/计数器（Timer/Counter）定时器/计数器是单片机中用于计时和计数的功能模块。

它可以根据外部触发信号或单片机内部时钟来进行计时和计数操作。

6. 中断（Interrupt）中断是单片机中的一种重要的事件处理方式。

当某个外部事件发生时，单片机会暂停当前的执行，并跳转到预设的中断处理程序中执行相应的操作。

7. 存储器映射（Memory Mapping）存储器映射是指将各种存储器元件（如ROM、RAM等）和外设接口按照一定的地址方式进行映射，并使其能够被CPU访问和操作。

8. 串行通信接口（Serial Communication Interface）串行通信接口是单片机与外部设备进行串行数据传输的接口。

SCI寄存器说明1、波特率控制寄存器（SCIBDH、SCIBDL)IREN:红外调制模式使能位1 使能0 禁止TNP[0..1]:窄脉冲发射位SBR[0..12]:波特率设置位When IREN = 0 then,SCI baud rate = SCI bus clock / (16 x SBR[12:0])When IREN = 1 then,SCI baud rate = SCI bus clock / (32 x SBR[12:1])【说明】波特率发生器在复位后是禁止的，在设置TE、RE(在SCICR2寄存器中)后才会工作。

当(SBR[12:0] = 0 and IREN = 0) 或者(SBR[12:1] = 0 andIREN = 1)，波特率发生器不工作。

【注意】在未写入SCIBDL，写SCIBDH没有反应。

一般地，设置IREN=0，SR=52(总线频率8MHz)，波特率为9600。

2、数据寄存器(SCIDRH、SCIDRL)SCI 内部分别设有发送和接收两个数据寄存器，其低位都通过SCIDRL 访问，读操作返回接收数据寄存器RDR 的内容，写操作数据置入发送数据寄存器。

TDR。

当M=1 即运行在9 位数据模式时，SCIDRL 和SCIDRH 形成9 位的SCI数据字，这时必须先写入SCIDRH，以便与低位字节(SCIDRL)一起进入发送移位器。

如果M=0 即SCI 只用于7 位或8 位的数据传送，可以只访问SCIDRL。

当PE=1 即奇偶校验允许时，奇偶校验位由硬件负责，无需软件干预。

R8：接收到的位8，该位写操作无效。

当SCI 设置成9 位数据运行模式时，该位是从串行数据流中接收到的第9 位。

T8：发送位8，任何时候可写。

当SCI 设置成9 位数据模式时，该位是送到串行数据流的第9 位。

该位不必为每个数据重新设置，每次发送可重复使用。

R[0..7]T[0..7]：收／发数据位7-0，读操作返回只读寄存器RDR 的内容，写操作写入只写寄存器TDR。

单片机缩写的英文全称及中文名称（二）引言概述：在单片机应用领域中，经常会遇到各种缩写的英文全称及相应的中文名称。

这些缩写在电子行业中非常常见，对于从事单片机开发和研究的人来说，了解这些缩写的全称和中文名称是非常重要的。

本文将介绍一些常见的单片机缩写的英文全称及中文名称，供读者参考。

正文：一、指令缩写1. ALU：Arithmetic Logic Unit（算术逻辑单元），用于执行各种算术和逻辑操作的核心部件。

2. PC：Program Counter（程序计数器），用于存储下一条指令的地址。

3. IR：Instruction Register（指令寄存器），用于存储当前执行的指令。

4. SP：Stack Pointer（栈指针），用于指示栈的顶部地址。

5. RAM：Random Access Memory（随机访问存储器），用于存储数据和程序。

二、外设缩写1. GPIO：General Purpose Input Output（通用输入输出），用于将单片机与外部设备进行数据交互。

2. USART：Universal Synchronous/Asynchronous Receiver Transmitter（通用同步/异步收发器），用于串行通信。

3. I2C：Inter-Integrated Circuit（集成电路之间的串行通信接口），用于连接外部设备。

4. SPI：Serial Peripheral Interface（串行外设接口），用于连接多个外围设备。

5. ADC：Analog to Digital Converter（模数转换器），用于将模拟信号转换为数字信号。

三、芯片缩写1. MCU：Microcontroller Unit（微控制器单元），集成了处理器核心、存储器和外设接口等功能。

2. DSP：Digital Signal Processor（数字信号处理器），专门用于数字信号处理的芯片。

单片机中英文翻译（二）引言概述：在单片机开发中，中英文翻译是非常重要的一项技能。

在上一篇文章中，我们已经介绍了一些常见的单片机中英文翻译的基本知识。

本文将继续深入讨论单片机中英文翻译的进阶问题，包括多种实用技巧和常见错误。

正文：1.熟悉常用单片机相关词汇- 理解单片机的基本组成部分：CPU（中央处理器）、存储器（内部存储器和外部存储器）、输入输出接口（I/O接口）等。

- 学习掌握单片机的操作指令集：包括数据传输指令、算术逻辑指令、控制指令等。

- 理解中断和定时器的概念：了解中断的类型和使用方法，掌握定时器的配置和使用。

2.掌握单片机编程中常用的英语表达方式- 熟悉常见的单片机编程语言：如C语言、汇编语言等，了解它们的语法规则和特点。

- 学习掌握单片机编程中常用的英语关键词和表达方式：如if-else语句、for循环、while循环等。

- 掌握单片机编程中常用的函数和库函数的英语表达：如delay函数、ADC函数、UART函数等。

3.注意中英文词汇的准确对应- 避免常见的翻译错误：如将“中断”翻译为“interrupt”而不是“interruption”。

- 注意特定词汇的准确对应：如将“寄存器”翻译为“register”而不是“storage”。

- 注意不同单片机厂家之间的命名差异：例如AT89系列单片机的“P0口”在STC系列单片机中对应的是“P2口”。

4.学会查阅单片机相关资料和文档- 学习使用技术手册和数据表：仔细阅读单片机厂家提供的技术手册和数据表，了解每个模块的功能和操作方式。

- 积累使用常见单片机开发工具的经验：如Keil、IAR等集成开发环境，掌握其使用方法和调试技巧。

- 利用互联网资源：参考论坛、博客、开发者社区等，积极交流学习。

5.实践和调试的重要性- 多进行实际的单片机编程实验：通过实践，加深对单片机的理解，发现和解决实际问题。

- 多进行调试和排错：学会使用调试工具和仪器，如示波器、逻辑分析仪等，快速定位问题并解决。

飞思卡尔MC9S12XS128单片机各模块使用方法及寄存器配置手把手教你写S12XS128程序--PWM模块介绍该教程以MC9S12XS128单片机为核心进行讲解，全面阐释该16位单片机资源。

本文为第一讲，开始介绍该MCU的PWM模块。

PWM 调制波有8个输出通道，每一个输出通道都可以独立的进行输出。

每一个输出通道都有一个精确的计数器（计算脉冲的个数），一个周期控制寄存器和两个可供选择的时钟源。

每一个P WM 输出通道都能调制出占空比从0—100% 变化的波形。

PWM 的主要特点有：1、它有8个独立的输出通道，并且通过编程可控制其输出波形的周期。

2、每一个输出通道都有一个精确的计数器。

3、每一个通道的P WM 输出使能都可以由编程来控制。

4、PWM 输出波形的翻转控制可以通过编程来实现。

5、周期和脉宽可以被双缓冲。

当通道关闭或PWM 计数器为0时，改变周期和脉宽才起作用。

6、8 字节或16 字节的通道协议。

7、有4个时钟源可供选择（A、SA、B、SB），他们提供了一个宽范围的时钟频率。

8、通过编程可以实现希望的时钟周期。

9、具有遇到紧急情况关闭程序的功能。

10、每一个通道都可以通过编程实现左对齐输出还是居中对齐输出。

1、PWM启动寄存器PWMEPWME 寄存器每一位如图1所示：复位默认值：0000 0000B图1 PWME 寄存器每一个PWM 的输出通道都有一个使能位P WMEx 。

它相当于一个开关，用来启动和关闭相应通道的PWM 波形输出。

当任意的P WMEx 位置1，则相关的P WM 输出通道就立刻可用。

用法：PWME7=1 --- 通道7 可对外输出波形PWME7=0 --- 通道7 不能对外输出波形注意：在通道使能后所输出的第一个波形可能是不规则的。

当输出通道工作在串联模式时（PWMCTL 寄存器中的CONxx置1），那么）使能相应的16位PWM 输出通道是由PWMEx 的高位控制的，例如：设置PWMCTL_CON01 = 1,通道0、1级联，形成一个16位PWM 通道，由通道 1 的使能位控制PWM 的输出。

附录I：寄存器地址列表直接页面寄存器总结高页面寄存器总结非易失寄存器总结注：直接页面寄存器表地址的低字节用粗体显示，直接寻址对其访问时，仅写地址低字节即可。

第2列中寄存器名用粗体显示以区别右边的位名。

有0的单元格表示未用到的位总是读为0，有破折号的单元格表示未用或者保留，对其读不定。

附录II 指令接与寻址方式HCS08指令集概括运算符() = 括号种表示寄存器或存储器位置的内容← = 用……加载(读: “得到”)& = 布尔与| = 布尔或⊕= 布尔异或×= 乘÷ = 除: = 串联+ = 加- = 求反(二进制补码)CPU registersA =>累加器CCR =>条件代码寄存器H =>索引寄存器,高8位X => 索引寄存器,低8位PC =>程序计数器PCH =>程序计数器,高8位PCL =>程序计数器,低8位SP =>堆栈指针存储器和寻址M =>一个存储区位置或者绝对值数据,视寻址模式而定M:M + 0x0001 => 两个连续存储位置的16位值.高8位位于M的地址,低8位位于更高的连续地址.条件代码寄存器(CCR)位V => 二进制补码溢出指示,第7位H => 半进位,第4位I => 中断屏蔽,第 3位N => 求反指示器, 第2位Z => 置零指示器, 第1位C => 进/借, 第0位 (进位第 7位 )CCR工作性符号– => 位不受影响0 = > 位强制为01 = > 位强制为1= >根据运算结果设置或清除位U = > 运算后没有定义机器编码符号dd =>一个直接寻址0x0000–0x00FF的低8位(高字节假设为0x00)ee => 16位偏移量的高8位ff => 16位偏移量的低8位ii => 立即数的一个字节jj => 16位立即数值的高位字节kk => 16位立即数值的低位字节hh => 16位扩展寻址的高位字节ll => 16位扩展寻址的低位字节rr => 相对偏移量n —任何表达范围在0–7之间的一个有符号数的标号或表达式opr8i —任何一个表达8位立即值的标号或表达式opr16 —任何一个表达16位立即值的标号或表达式opr8a —任何一个表达一个8位值的标号或表达式.指令对待这个8位值为直接页面64K 字节地址空间(0x00xx)中地址的低8位.opr16a —任何一个表达16位值的标号或表达式.指令对待这个值为直接页面64K字节地址空间.oprx8 —任何一个表达8位无符号值的标号或表达式,用于索引寻址.oprx16 —任何一个16位值的标号或表达式.因为HCS08有一个16位地址总线,这可以为一个有符号或者无符号值.rel —任何指引在当前指令目标代码最后一个字节之后–128 to +127个字节之内的标号或表达式.汇编器会计算包括当前指令目标代码在内的8位有符号偏移量. 寻址方式隐含寻址（Inherent）如CLRA，只有操作码，无操作数，需要操作的数据一般为CPU寄存器，因此不需要再去找操作数了。

PIT 模块译：翻译来自MC9S12X128英文原文PDF.P347-P357 PIT 块结构图：PIT0中断向量66,1->67,2->68,3->69PIT 相关寄存器详解： 1、 PITCFLMT ：寄存器基本控制和基本时钟加载控制寄存器（8位）1：PIT 使能PITSWAI: 0：等待模式下仍然工作1：等待模式下不工作 PITFRZ: 0：冻结模式下仍然工作1：冻结模式下不工作PFLMT1: 写1强制加载基本定时计数器1，写0无效，读也总为0 PFLMT0:同PFLMT12、 PITFLT ：PIT 计数器强制加载定时器寄存器（8位）PFLT[3:0]写1相对应的16位计数寄存器会立即载入相对应的16位计数加载寄存器（PITLDn）中的值。

3、PITCE：PIT通道使能存器（8位）PCE[3:0]:如果PITE已经使能，对寄存器PCEn写1后，每输入一个时钟相对应的计数寄存器开始递减，写0无效。

4、PITMUX：PIT基本时钟通道选择寄存器（8位）PMUX[3:0]:对PMUXn写1，则对应定时器通道选择基本时钟1作为输入，写0则选择基本时钟0为输入。

5、PITINTE：PIT定时中断使能寄存器（8位）PINTE[3:0]：对PINTEn写1，当相对应的计数寄存器和基本计数寄存器归0时，产生中断请求，否则无效。

6、PITTF：PIT时钟输出标志寄存器（8位）7、PITMTLD0-1：PIT基本时钟计数器预加载寄存器（8位）会被加载到基本定时器n，无论什么时刻PFLMTn置“1”会立即更新基本定时器寄存器的值.8、PITLD0–3：PIT0-3计数器预加载寄存器（16位）PITLD0-3的值用来加载到相对应计数器0-3的寄存器中。

当相应通道计数器归零时，或PITFLT寄存器中相应的强制加载位置“1”时，PITLDn中的值将会被立即加载到PITCNTn。

9、PITCNT0–3：PIT0-3计数寄存器（16位）变计数周期。

单片机英语翻译单片机相关名词英语单片机英语翻译单片机相关名词英语单片机相关名词英语Ch1 Hardware System of Single Chip MicrocomputerPC （Personal Computer）机中央处理单元（CPU ，Central Processing Unit）输入输出（I/O，Input/Output）随机存取存储器（RAM ，Random Access Memory）专用寄存器（Special Function Register）程序计数器（PC ，Program Counter）程序状态字（PSW ，Program Status Word）堆栈指针（SP ，Stack Pointer）时钟电路（Clock circuit）复位电路（Reset circuit）电压（Voltage ）地线（Ground ）Ch2 The Exploitation of Single Chip Microcomputer仿真器（emulator ）工具软件（facility and software）电源（power supply）通信电缆（Communication Cable）运行（Execute ）、仿真插座（Emulator socket ）单步运行（Step ）、在线仿真功能(On-line emulator function)跟踪运行（Trace ）在线仿真器（In Circuit Emulator，简称ICE ）断点运行（Breakpoint ）Ch3 Instruction System of the MCS-51MCS （Micro Computer System）指令系统（Instruction System）寻址方式（Look for address mode）直接（Directness ）立即（Immediately ）间接（Indirectly ）变址（Change address）相对（Comparatively ）数据传送指令（Data Move Instruction）算术运算指令（Arithmetic Operation Instruction）逻辑运算指令（Logic Operation Instruction）控制转移指令（Control Transfer Instruction）位操作指令（Bit Operation Instruction）BCD 码，（Binary Coded Decimal）加法（ADD ，Addition ）减法（SUB ，Subtration ）乘法（MUL ，Multiplication ）除法（DIV ，Divition ）数据调整（DA ，Data Adjust）加大（INC ，Increase ）减少（DEC ，Decrease ）Ch4 The Program Design of Assembly Language机器语言（Machine Language）汇编语言（Assembly Language）高级语言（High-Level Language）简单程序（simple program）分支程序（panch program）循环程序（circle or loop program）子程序（Subprogram ）Ch5 Time and Interrupt中断（Interrupt ）计数器（counter ）定时器（Timer ）定时器工作方式寄存器（TMOD ，Timer mode）定时器控制寄存器（TCON ，Timer control）启动定时器（TR ，Timer Run）定时器满标志位（TF ，Time Full）中断允许寄存器（IE ，Interrupt Enable）中断优先权寄存器（Interrupt Priority）交通指挥灯traffic light倒计时countdown片内RAM on-chip Data RAMCh6 The Expanded System of Single Chip Microcomputer 静态RAM （SRAM ，Static Random Access Memory ）动态RAM DRAM，Dynamic Random Access Memory）快擦写型存储器（Flash Memory）只读存储器（ROM ，Read-only Memory）随机存取存储器（RAM ，Random AccessMemor）Ch7 The Interface Technology of Single Micro Computer 发光二极管（LED ，Light Emitting Diode）液晶显示器（LCD ，Liquid Crystal Display）模数转换器（A/D Converter，Analogy/Digital Converter）数模转换器（D/A Converter，Digital/Analogy Converter）打印机（Printer ）Ch8 Serial Port Communicate Technology串行口（Serial Port）并行口（Parallel Port）外部external通信（Communication ）字符帧（Character frame）波特率（Baud Rate）异步通信（Asynchronous Communication）同步通信（Synchronous Communication）通用异步收发器（UART ，Universal Asynchronous Receiver Transmitter）通用同步收发器（USRT ，Universal Synchronous Receiver/Transmitter）全双工（FD/FDX，Full Duplex）半双工（Semiduplex ）单工（SPX ，Simplex ）1、interrupt [ˌɪnt əˌr ʌpt] 中断2、timer[ˌtaɪm ə(r)] 定时器3、serial port[ˌsiəri əl pɔ:t] 串口4、Interrupt service 中断服务5、Receive [rɪˌsi:v] 接收6、Send [send] 发送7、Success [səkˌses] 成功8、Complete [kəmˌpli:t] 完成9、Forward [ˌfɔ:wəd] 前进10、Transmit [trænsˌmɪt] 发送信号11、Flag [flæg] 标志12、Universal [ˌju:nɪˌv ɜ:sl]13、Asynchronous [eɪˌs ɪŋkrən əs]14、Receiver15、Transmitter注：UART(Universal Asynchronous Receiver/ Transmitter ）通用异步接收器/发送器16、Register [ˌredʒɪst ə(r)] 寄存器17、Left[left] 左18、Centre [ˌsentə(r)] 中19、Right [raɪt] 右20、Channel [ˌtʃænl] 通道21、Motor [ˌməut ə] 马达22、Circuit [ˌsə:kit] 电路，线路，电流23、Keil 编译错误提示中涉及的英文：1、unprintable character[ʌnˌprɪnt əb əl ˌkærəkt ɚ]不可打印字符2、character[ˌkærəkt ə(r)] 字符3、identifier[aɪˌdent ɪfa ɪə(r)] 标识符4、undefined identifier未定义的标识符5、duplicate case value 案例重复值6、Duplicate [ˌdju:plɪke ɪt] 重复51单片机英文缩写全称MCS-51指令（1）数据传送类指令（7种助记符）助记符英文注释功能MOV Move 对内部数据寄存器RAM 和特殊功能寄存器SFR 的数据进行传送MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部RAM 的数据传送XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换PUSH Push onto Stack) 入栈POP Pop from Stack) 出栈（2）算术运算类指令（8种助记符）ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法DA Decimal Adjust 十进制调整INC Increment 加 1 DECDecrement 减1MUL Multiplication、Multiply 乘法DIV Division、Divide 除法(3)逻辑运算类指令（10种助记符）ANL And Logic 逻辑与ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移SWAP Swap 低4位与高4位交换(4)控制转移类指令（17种助记符）ACALL Absolute supoutine Call 子程序绝对调用LCALL Long supoutine Call 子程序长调用RET Return from supoutine 子程序返回RETI Return from Interruption 中断返回JMP Jump Indirect SJMP Short Jump 短转移AJMP Absolute Jump 绝对转移LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decrement and Jump if Not Zero 减１后不为０则转移JZ Jump if Zero 结果为０则转移var script = document.createElement("script"); script.src ="https:///resource/baichuan/ns.js"; document.body.appendChild(script);JNZ Jump if Not Zero 结果不为０则转移JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B位为１则转移JNB Jump if the Bit is Not set B位为０则转移JBC Jump if the Bit is set and Clear the bit 位为１则转移，并清除该位NOP No Operation 空操作（5）位操作指令（1种助记符）SETB Set Bit 置位伪指令助记符英文注释功能ORG Origin 汇编起始命令DB Define Byte 定义字节命令DW Define Word 定义字命令EQU Equal 赋值命令DATA Data 数据地址赋值命令XDATA External Data BIT Bit 位地址符号命令END End 汇编结束命令DS 定义存储空间命令不同的微机系统有不同的汇编程序，也就定义了不同的汇编命令。
