焊接结构-焊接残余应力

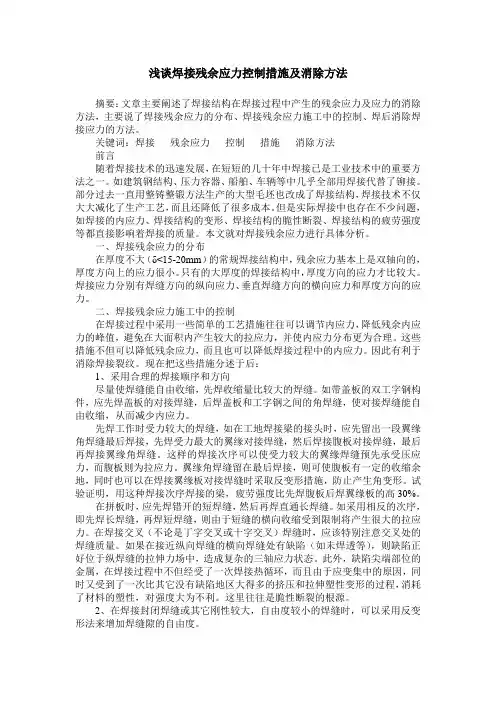

浅谈焊接残余应力控制措施及消除方法摘要：文章主要阐述了焊接结构在焊接过程中产生的残余应力及应力的消除方法，主要说了焊接残余应力的分布、焊接残余应力施工中的控制、焊后消除焊接应力的方法。

关键词：焊接残余应力控制措施消除方法前言随着焊接技术的迅速发展，在短短的几十年中焊接已是工业技术中的重要方法之一。

如建筑钢结构、压力容器、船舶、车辆等中几乎全部用焊接代替了铆接。

部分过去一直用整铸整锻方法生产的大型毛坯也改成了焊接结构，焊接技术不仅大大减化了生产工艺，而且还降低了很多成本。

但是实际焊接中也存在不少问题，如焊接的内应力、焊接结构的变形、焊接结构的脆性断裂、焊接结构的疲劳强度等都直接影响着焊接的质量。

本文就对焊接残余应力进行具体分析。

一、焊接残余应力的分布在厚度不大（δ<15-20mm）的常规焊接结构中，残余应力基本上是双轴向的，厚度方向上的应力很小。

只有的大厚度的焊接结构中，厚度方向的应力才比较大。

焊接应力分别有焊缝方向的纵向应力、垂直焊缝方向的横向应力和厚度方向的应力。

二、焊接残余应力施工中的控制在焊接过程中采用一些简单的工艺措施往往可以调节内应力，降低残余内应力的峰值，避免在大面积内产生较大的拉应力，并使内应力分布更为合理。

这些措施不但可以降低残余应力，而且也可以降低焊接过程中的内应力。

因此有利于消除焊接裂纹。

现在把这些措施分述于后：1、采用合理的焊接顺序和方向尽量使焊缝能自由收缩，先焊收缩量比较大的焊缝。

如带盖板的双工字钢构件，应先焊盖板的对接焊缝，后焊盖板和工字钢之间的角焊缝，使对接焊缝能自由收缩，从而减少内应力。

先焊工作时受力较大的焊缝，如在工地焊接梁的接头时，应先留出一段翼缘角焊缝最后焊接，先焊受力最大的翼缘对接焊缝，然后焊接腹板对接焊缝，最后再焊接翼缘角焊缝。

这样的焊接次序可以使受力较大的翼缘焊缝预先承受压应力，而腹板则为拉应力。

翼缘角焊缝留在最后焊接，则可使腹板有一定的收缩余地，同时也可以在焊接翼缘板对接焊缝时采取反变形措施，防止产生角变形。

钢结构焊接残余应力产生的原因1. 概述钢结构焊接残余应力是指焊接过程中产生的应力，其主要原因有以下几个方面。

2. 材料本身的性质钢材具有较高的热导率和热膨胀系数，当焊接时，焊缝附近会受到高温热源的加热，导致局部区域温度升高。

由于热膨胀系数的差异，焊接区域与周围区域的线膨胀不一致，产生残余应力。

3. 焊接过程中的温度变化焊接过程中，焊缝区域会经历高温、中温和低温阶段的温度变化。

在高温阶段，焊缝区域受到热源的加热，温度升高，材料发生热膨胀。

在冷却过程中，焊缝区域受到快速冷却的影响，温度迅速下降，材料发生收缩。

这种温度变化导致焊接区域产生应力。

4. 焊接变形引起的应力焊接过程中，焊缝区域会发生热胀冷缩变形，导致焊接件产生塑性变形。

塑性变形会引起应力集中，从而产生残余应力。

5. 焊接过程中的约束焊接过程中，焊接件通常由多个部件组成，这些部件之间会存在约束。

约束会限制焊接件的自由变形，导致焊缝区域产生应力。

6. 焊接工艺参数的选择焊接工艺参数的选择直接影响焊接过程中的温度变化和应力分布。

不合理的焊接工艺参数选择会导致焊接残余应力的产生。

7. 焊接残余应力的影响焊接残余应力对钢结构的性能和使用寿命有着重要的影响。

它可能导致焊接件的变形、开裂和疲劳破坏等问题。

7.1 变形焊接残余应力会引起焊接件的变形，导致尺寸偏差和形状不规则，影响钢结构的装配和使用。

7.2 开裂焊接残余应力会使焊接区域的应力超过材料的承受能力，导致开裂的产生。

开裂会降低钢结构的强度和耐久性。

7.3 疲劳破坏焊接残余应力会使焊接区域的应力集中，从而导致疲劳破坏的产生。

疲劳破坏是由于应力循环加载引起的，会减少钢结构的使用寿命。

8. 焊接残余应力的控制与消除为了减少焊接残余应力的影响，可以采取以下措施：8.1 合理选择焊接工艺参数合理选择焊接工艺参数，控制焊接过程中的温度变化和应力分布，减少焊接残余应力的产生。

8.2 采用预加热和后热处理通过预加热和后热处理，可以改变焊接区域的温度分布，减小焊接残余应力的大小。

消除焊接残余应力的方法焊接是一种常见的连接方法，但往往会在焊接过程中产生焊接残余应力。

这些残余应力可以导致焊接材料的变形和裂纹，影响焊接结构的稳定性和强度。

因此，消除焊接残余应力对于确保焊接结构的质量和可靠性至关重要。

下面将介绍几种常见的消除焊接残余应力的方法：1. 预热和后焊热处理：预热是在焊接之前加热焊接材料的方法，可以提高焊接材料的可塑性，降低焊接残余应力的产生。

后焊热处理是在焊接完成后对焊接区域进行加热处理，通过退火、正火或淬火等方法，使焊接结构的组织和性能得到调整和改善，从而减少焊接残余应力。

2. 堆焊：堆焊是在焊接接头上堆积焊条或焊丝，增加焊接材料的体积并形成一定的凸起。

通过堆焊，可以使焊接区域的残余应力分布更均匀，降低焊接接头的变形和残余应力。

3. 振动消除法：振动消除法是利用机械振动的力量来消除焊接残余应力。

通过在焊接过程中施加外力或机械振动，可以改变焊接材料的晶格结构和分子排列方式，使焊接结构中的残余应力得到释放，从而达到消除焊接残余应力的目的。

4. 加工消除法：加工消除法是通过机械或热加工来消除焊接残余应力。

例如，采用热冲压、磨削、切削等方法对焊接结构进行加工，可以改变其形状和尺寸，从而减小残余应力。

5. 冷却消除法：冷却消除法是利用焊接材料的热膨胀系数差异来消除焊接残余应力。

通过在焊接过程中控制焊接材料的冷却速度，可以使焊接结构在冷却过程中产生相应的热应力，从而消除焊接残余应力。

6. 松弛应力消除法：松弛应力消除法是通过施加外力来消除焊接残余应力。

通过对焊接结构施加拉伸、压缩、扭曲等外力，可以使焊接结构的应力场重新分布，降低焊接残余应力。

在实际应用中，常常会按照实际需要，结合不同的方法来消除焊接残余应力。

同时，选择合适的焊接方法、焊接参数和焊接材料也是消除焊接残余应力的重要因素，对于提高焊接质量和可靠性具有重要的影响。

总之，消除焊接残余应力是确保焊接结构质量和可靠性的重要措施之一。

焊接应力产生的原因及处理方法焊接是一种常见的金属连接方法，常用于制造业和修复工程中。

然而，焊接过程中产生的焊接应力却是一个常见的问题，可能导致焊接结构的变形、开裂甚至破坏。

了解和处理焊接应力是非常重要的。

一、焊接应力的原因1. 温度梯度引起的收缩应力：焊接过程中，焊接区域会受到短时间内的高温冲击，而周围区域的金属温度则较低。

这样的温度梯度将导致焊接区域产生热收缩，而周围区域则保持相对稳定，从而引起焊接应力。

2. 相变引起的体积变化：在焊接过程中，金属的结构可能发生相变，如固态相变或晶体结构重排。

这些相变往往伴随着体积的变化，从而引起焊接区域的应力。

3. 材料匹配问题：如果焊接材料与基材存在差异，如化学成分、热膨胀系数等方面的不匹配，焊接过程中可能会引起应力。

4. 焊接变形的限制：焊接过程中，由于局部加热和相变的影响，金属可能发生形状变化。

而焊接变形的限制，如约束或夹具，会阻碍焊接结构的自由变形，从而产生应力。

5. 焊接过程参数的选择：焊接过程中的工艺参数选择不当，例如焊接速度、电弧电流或电压等方面的选择错误，可能导致焊接区域过热或冷却不充分，进而产生焊接应力。

二、焊接应力的处理方法1. 预热和后热处理：预热焊接材料可以减少焊接区域的温度梯度，从而降低焊接应力的产生。

后热处理可以通过对焊接结构进行加热和冷却的控制，缓解或消除焊接应力。

2. 选择合适的焊接材料：选择合适的焊接材料，包括焊丝、焊条和填充材料，可以减少焊接区域与基材之间的差异，从而降低焊接应力。

3. 使用轻量化结构设计：在焊接结构的设计过程中，考虑减少焊接材料的使用量，避免产生不必要的焊接应力。

4. 控制焊接过程参数：通过合理选择焊接速度、电流、电压等参数，控制焊接过程的热输入和冷却速度，从而降低焊接应力的产生。

5. 合理约束和夹具设计：在焊接过程中，合理约束和夹具的设计可以防止过大的焊接变形，减少焊接应力的产生。

三、对焊接应力的个人观点和理解焊接应力是焊接过程中的一个常见问题，对于确保焊接结构的长期稳定和性能的发挥至关重要。

焊接残余应力的产生原因及控制方法的总结摘要：焊接应力是焊接构件产生裂纹和变形的主要因素，对焊接质量影响较大。

因此，理解和掌握焊接残余应力的产生原因及控制方法，就显的非常重要。

本文对焊接残余应力的产生对结构的影响、焊接残余应力的预防及焊接残余应力的消除方法，进行了全面的归纳和总结，为学生能更好地理解和掌握焊接残余应力的相关知识，起到了一定的帮助作用关键词：焊接应力产生原因控制方法焊件在焊接过程中，由于受到了不均匀的局部加热和冷却，使焊件产生了不均匀的体积膨胀和收缩，导致焊件内部产生了焊接残余应力，而焊接残余应力又是产生裂纹和变形的主要因素。

因此，为让学生能够真正理解和掌握焊接残余应力产生的原因、焊接残余应力对焊件产生的影响及如何减少和消除焊接残余应力等内容，帮助学生为今后从事焊接工作打下良好的理论基础。

下面就焊接残余应力的相关知识，进行归纳和总结。

一、焊接残余应力的产生1、焊件在焊接过程中，其焊缝高温区的膨胀受到了周边低温区的限制与挤压，使高温区域产生局部压缩塑性变形，当焊件在冷却过程中，受到局部压缩产生塑性变形的金属由于不能自由收缩，而受到低温区的拉伸，这时，焊件中就产生了一个与焊件加热时产生的应力方向相反的应力，即焊接残余应力，又称温度应力。

2、焊缝在高温向低温的冷却过程中，焊缝金属会发生二次相变，这种二次相变，会引起金属材料组织的变化，从而产生体积的变化，在焊接接头区域产生了应力，又称相变应力。

3、在焊接过程中，如对焊件采用刚性固定，那么，焊接后焊件变形减少，但应力却增加。

反之，要使焊件残余应力减少，其变形量就要有一定的增加。

但焊接应力与变形在一定条件下，都将影响到焊件的质量。

所以，应力和变形要合理控制好。

4、焊接材料的屈服强度、导热系数、线膨胀系数、密度、比热容、焊件的形状与尺寸、焊接方法和焊接工艺等因素，对焊接残余应力的分布和大小都将产生较大的影响。

二、焊接残余应力对焊件结构产生的影响1、对焊件结构刚度产生的影响当焊件某个区域所受的应力达到屈服点时，这一区域部分的金属材料就会产生局部塑性变形，无法再承受外载荷，从而导致焊接结构的有效截面减少，使焊接结构的刚度降低。

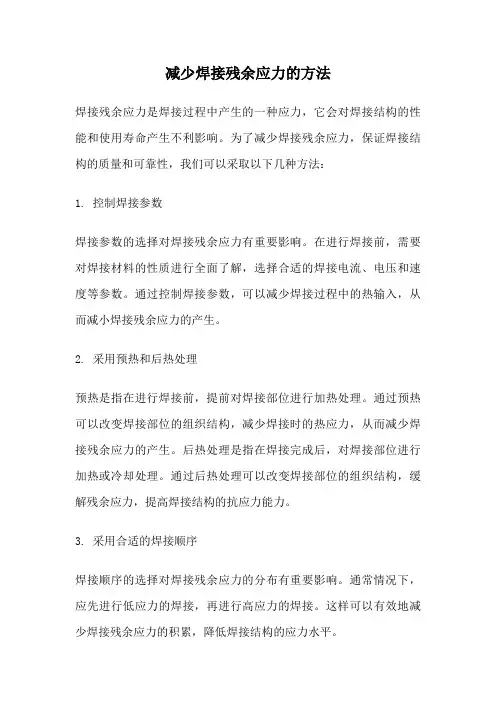

减少焊接残余应力的方法焊接残余应力是焊接过程中产生的一种应力，它会对焊接结构的性能和使用寿命产生不利影响。

为了减少焊接残余应力，保证焊接结构的质量和可靠性，我们可以采取以下几种方法：1. 控制焊接参数焊接参数的选择对焊接残余应力有重要影响。

在进行焊接前，需要对焊接材料的性质进行全面了解，选择合适的焊接电流、电压和速度等参数。

通过控制焊接参数，可以减少焊接过程中的热输入，从而减小焊接残余应力的产生。

2. 采用预热和后热处理预热是指在进行焊接前，提前对焊接部位进行加热处理。

通过预热可以改变焊接部位的组织结构，减少焊接时的热应力，从而减少焊接残余应力的产生。

后热处理是指在焊接完成后，对焊接部位进行加热或冷却处理。

通过后热处理可以改变焊接部位的组织结构，缓解残余应力，提高焊接结构的抗应力能力。

3. 采用合适的焊接顺序焊接顺序的选择对焊接残余应力的分布有重要影响。

通常情况下，应先进行低应力的焊接，再进行高应力的焊接。

这样可以有效地减少焊接残余应力的积累，降低焊接结构的应力水平。

4. 采用适当的焊接方式不同的焊接方式对焊接残余应力的产生有不同的影响。

例如，TIG 焊接比MIG焊接产生的残余应力要小。

因此，在焊接过程中应选择合适的焊接方式，以减少焊接残余应力的产生。

5. 采用适当的焊接接头形式焊接接头的形式对焊接残余应力的分布和大小有重要影响。

一般情况下，采用U型接头或V型接头可以降低焊接残余应力的产生。

此外，还可以采用适当的补偿接头结构，以减少焊接残余应力的影响。

6. 采用适当的焊接填充材料焊接填充材料的选择对焊接残余应力的产生有一定的影响。

一般情况下，选择与基材相似的焊接填充材料可以减小焊接残余应力的产生。

此外，还可以选择具有较低热膨胀系数的填充材料，以减少焊接残余应力的影响。

7. 采用适当的焊接工艺焊接工艺的选择对焊接残余应力的产生有重要影响。

在进行焊接时，应选择合适的焊接工艺，尽量避免焊接过程中的过热和过冷。

焊接残余应力和焊接变形焊接残余应力(welding residual stresses)简称焊接应力,有沿焊缝长度方向的纵向焊接应力,垂直于焊缝长度方向的横向焊接应力和沿厚度方向的焊接应力。

1、纵向焊接应力焊接过程是一个不均匀加热和冷却的过程。

在施焊时,焊件上产生不均匀的温度场,焊缝及其附近温度最高,可达1600℃以上,而邻近区域温度则急剧下降。

不均匀的温度场产生不均匀的膨胀。

温度高的钢材膨胀大,但受到两侧温度较低、膨胀量较小的钢材所限制,产生了热塑性压缩。

焊缝冷却时,被塑性压缩的焊缝区趋向于缩短,但受到两侧钢材限制而产生纵向拉应力。

在低碳钢和低合金钢中,这种拉应力经常达到钢材的屈服强度。

焊接应力是一种无荷载作用下的内应力,因此会在焊件内部自相平衡,这就必然在距焊缝稍远区段内产生压应力2、横向焊接应力横向焊接应力产生的原因有二:一是由于焊缝纵向收缩,使两块钢板趋向于形成反方向的弯曲变形,但实际上焊缝将两块钢板连成整体,不能分开,于是两块板的中间产生横向拉应力,而两端则产生压应力。

二是由于先焊的焊缝已经凝固,会阻止后焊焊缝在横向自由膨胀,使其发生横向塑性压缩变形。

当焊缝冷却时,后焊焊缝的收缩受到已凝固的焊缝限制而产生横向拉应力,而先焊部分则产生横向压应力,在最后施焊的末端的焊缝中必然产生拉应力。

焊缝的横向应力是上述两种应力合成的结果。

3、厚度方向的焊接应力在厚钢板的焊接连接中,焊缝需要多层施焊。

因此,除有纵向和横向焊接应力σx、σy外,还存在着沿钢板厚度方向的焊接应力σz。

在最后冷却的焊缝中部,这三种应力形成同号三向拉应力,将大大降低连接的塑性。

3.4.2 焊接应力和变形对结构工作性能的影响一、焊接应力的影响1、对结构静力强度的影响对在常温下工作并具有一定塑性的钢材,在静荷载作用下,焊接应力是不会影响结构强度的。

设轴心受拉构件在受荷前(N=0)截面上就存在纵向焊接应力。

在轴心力N作用下,截面bt部分的焊接拉应力已达屈服点fy,应力不再增加,如果钢材具有一定的塑性,拉力N就仅由受压的弹性区承担。

焊接残余应力分析及消除方法一、什么是焊接应力焊接应力，是焊接构件由于焊接而产生的应力。

焊接过程中焊件中产生的内应力和焊接热过程引起的焊件的形状和尺寸变化。

焊接过程的不均匀温度场以及由它引起的局部塑性变形和比容不同的组织是产生焊接应力和变形的根本原因。

当焊接引起的不均匀温度场尚未消失时，焊件中的这种应力和变形称为瞬态焊接应力和变形；焊接温度场消失后的应力和变形称为残余焊接应力和变形。

在没有外力作用的条件下，焊接应力在焊件内部是平衡的。

焊接应力和变形在一定条件下会影响焊件的功能和外观。

二、焊接应力的危害焊接残余应力对焊件有 6个方面的影响：①对强度的影响：如果在高残余拉应力区中存在严重的缺陷，而焊件又在低于脆性转变温度下工作，则焊接残余应力将使静载强度降低。

在循环应力作用下，如果在应力集中处存在着残余拉应力，则焊接残余拉应力将使焊件的疲劳强度降低。

焊件的疲劳强度除与残余应力的大小有关外，还与焊件的应力集中系数应力循环特征系数和循环应力的最大值有关其影响随应力集中系数的降低而减弱，随的降低而加剧，随的增加而减弱。

当接近于屈服强度时，残余应力的影响逐渐消失。

②对刚度的影响：焊接残余应力与外载引起的应力相叠加，可能使焊件局部提前屈服产生塑性变形。

焊件的刚度会因此而降低。

③对受压焊件稳定性的影响：焊接杆件受压时，焊接残余应力与外载所引起的应力相叠加，可能使杆件局部屈服或使杆件局部失稳，杆件的整体稳定性将因此而降低。

残余应力对稳定性的影响取决于杆件的几何形状和内应力分布。

残余应力对非封闭截面（如工字形截面）杆件的影响比封闭截面（如箱形截面）的影响大。

④对加工精度的影响：焊接残余应力的存在对焊件的加工精度有不同程度的影响。

焊件的刚度越小，加工量越大，对精度的影响也越大。

⑤对尺寸稳定性的影响：焊接残余应力随时间发生一定的变化，焊件的尺寸也随之变化。

焊件的尺寸稳定性又受到残余应力稳定性的影响。

⑥对耐腐蚀性的影响：焊接残余应力和载荷应力一样也能导致应力腐蚀开裂。

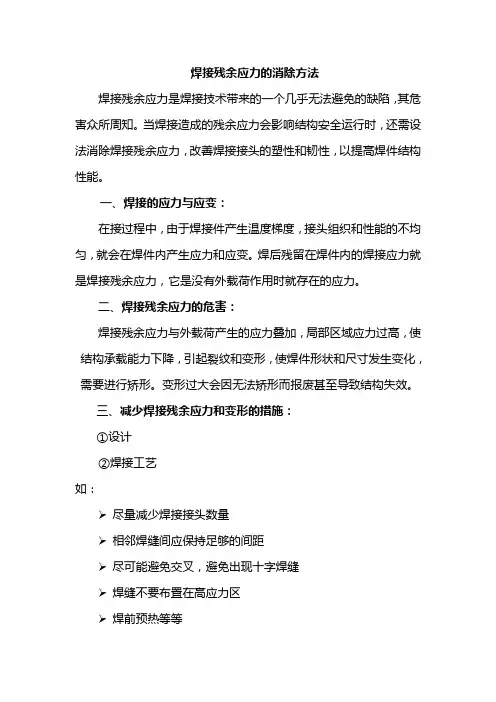

焊接残余应力的消除方法焊接残余应力是焊接技术带来的一个几乎无法避免的缺陷，其危害众所周知。

当焊接造成的残余应力会影响结构安全运行时，还需设法消除焊接残余应力，改善焊接接头的塑性和韧性，以提高焊件结构性能。

一、焊接的应力与应变：在接过程中，由于焊接件产生温度梯度，接头组织和性能的不均匀，就会在焊件内产生应力和应变。

焊后残留在焊件内的焊接应力就是焊接残余应力，它是没有外载荷作用时就存在的应力。

二、焊接残余应力的危害：焊接残余应力与外载荷产生的应力叠加，局部区域应力过高，使结构承载能力下降，引起裂纹和变形，使焊件形状和尺寸发生变化，需要进行矫形。

变形过大会因无法矫形而报废甚至导致结构失效。

三、减少焊接残余应力和变形的措施：①设计②焊接工艺如：➢尽量减少焊接接头数量➢相邻焊缝间应保持足够的间距➢尽可能避免交叉，避免出现十字焊缝➢焊缝不要布置在高应力区➢焊前预热等等四、焊后残余应力的消除方法消除焊接残余应力的方法有：热处理、锤击、振动法和预载法等。

1、热处理消除法焊后热处理是一种消除焊接残余应力常用的方法。

工程上我们主要用退火处理，退火温度越高、保温时间越长，消除焊接残余应力的效果就越好。

但是温度过高，使工件表面氧化比较严重，组织可能发生转变，影响工件的使用性能，存在弊端。

蠕变应力松弛理论为热处理消除焊接残余应力提供了另一条思路，工件在较低温度时会发生蠕变，材料内部的残余应力会因应力松弛而得到释放，只要保温时间足够长，理论上残余应力可完全消除。

在低温消除焊接残余应力时，材料的组织和性能变化甚微，几乎不影响材料的使用性能，而且低温处理材料表面的氧化和脱碳也比较小，这就可以在材料的力学性能和组织基本不变的情况下达到降低材料焊接残余应力的目的。

2、锤击消除法焊后采用带小圆头面的手锤锤击焊缝及近缝区，使焊缝及近缝区的金属得到延展变形，用来补偿或抵消焊接时所产生的压缩塑性变形，使焊接残余应力降低。

锤击时要掌握好打击力量，保持均匀、适度，避免因打击力量过大造成加工硬化或将焊缝锤裂。

第五节焊接结构中的应力与变形在焊接生产中，焊接应力与变形的产生是不可避免的。

焊接过程结束，焊件冷却后残余在焊件的内应力即焊接残余应力往往是造成裂纹的直接原因，同时也降低了结构的承载能力和使用寿命。

焊接后产生的变形即焊接残余变形造成了焊件尺寸、形状的变化，这给正常的焊接生产带来一定困难。

因此，在焊接生产中的一项重要任务就是控制焊接残余应力和焊接残余变形。

一、焊接残余应力1．焊接残余应力的产生及其对焊接结构的影响焊接时，不均匀地加热与冷却是产生焊接残余应力的主要原因。

以低碳钢（20钢）为例，在加热时，随着温度的升高，特别是在300℃以上的温度时其强度迅速降低。

当温度达到600℃左右时，屈服便接近于零（图6-5)。

焊接过程中由于加热的不均匀，在高温时，金属的屈服为零的情况下，处于自由变形状态。

当焊接热源移开后，金属恢复强度时其收缩变形受到周围金属的限制，同时组织转变过程中又发生体积的变化，从而产生了焊接残余应力。

一般来说，在焊接条件下主要存在下面几种应力。

图6-5低碳钢屈服与温度的关系---实测曲线一简化曲线(1)温度应力温度应力又称热应力，它是由于金属受热不均匀，各处变形不一致且互相约束而产生的应力。

焊接过程中温度应力是不断变化的，且峰值一般都达到屈服点，因此必然发生塑性变形。

焊接结束冷却后，也必然有残余应力保留下来。

(2)组织应力焊接过程中，金属组织进行相变时将产生体积变化，主要是由于各种组织具有不同的热物理性能（表6-5）。

当焊缝金属从高温冷却，奥氏体分解时产生的铁素体、珠光体、马氏体等都会产生体积膨胀，转变后的这些组织都具有较小的膨胀系数。

奥氏体分解产生的体积膨胀并不是在自由状态下进行的，而是受到周围金属的约束。

同时，由于焊接的不均匀加热与冷却，因此组织的转变也是不均匀的，结果产生了应力。

对于低碳钢和一些低合金高强钢焊后冷却时，奥氏体分解为珠光体和贝氏体的温度较高的低碳钢的相变点为723℃），此时金属呈好的塑性，奥氏体转变时发生的体积变化阻力很小，因此不会造成很大的应力。

焊接残余应力产生原因分析及消除方法摘要：焊接应力即是在焊接结构时由于焊接而产生的内应力，它可以依据产生作用的时间被分为焊接瞬时应力和焊接残余应力。

所谓焊接瞬时应力是指在焊接的过程中某一个焊接瞬时产生的焊接应力，它是会跟着时间的变化而发生变化的，而在焊接之后，某一个受到焊接的焊件内还残留的焊接应力被称为焊接残余应力。

关键词：焊接残余应力；原因；消除方法1产生焊接残余应力的原因之所以会产生焊接残余应力，主要是由于焊件在焊接的过程中所受到的加热是不均匀的。

按照焊接残余应力的发生来源，可将焊接残余应力分为直接应力、间接应力和组织应力三种。

（1）直接的焊接应力是焊接残余应力所产生的最主要的原因，它是受到不均匀的加热和冷却之后所产生的，根据加热和冷却时的温度梯度而发生变化。

（2）间接的焊接应力则是焊件由于焊前的加工状况造成的应力。

焊件在受到轧制和拉拔时会产生一定的残余应力。

间接的残余应力如果在某一种场合下叠加到焊接的残余应力上去，焊件受到焊接发生变形，也会将其影响附加到焊接残余应力上去。

而且，焊件一旦受到外来的某一种约束，产生相应的附加应力，也属于间接应力的范畴。

（3）组织应力也就是由相变造成的比容变化而产生的应力，它的产生是由于焊件的组织发生了变化。

虽说组织应力会由于含碳量和材料其他成分的不同而产生差异，但我们一般都会将其所产生的影响进行分析研究。

2焊接残余应力控制方法2.1焊接结构焊接是产生焊接残余应力的根本原因，减少焊缝数量和尺寸能有效减少焊接量，通过控制焊接量可有效减少应力。

在同等焊接强度下，焊缝尺寸较小的，其焊接残余应力较小。

应尽量避免多条焊缝在同一部位集中，焊缝距离过近时，焊缝间会产生耦合，形成复杂残余应力场，焊缝间距离一般应大于3倍板厚且不小于100mm。

应尽量采用刚度较小的焊接接头形式，其结构拘束度小，能够通过变形释放焊接应力，残余应力较小。

2.2焊接工艺结构组件拆分、焊前预热、焊接参数设置、焊接顺序等对焊接应力影响较大。

焊接后热处理技术及焊接残余应力的影响分析焊件施焊后，结构受加热影响会出现局部塑性变形情况，温度降低后，焊件内部会残余部分应力，直接弱化工件机械强度，继而引发裂纹等不良现象。

作为技术人员试验后，应明确掌握焊接残余应力的影响因素与热处理技术，实现残余应力峰值的有效控制，确保焊接质量。

标签：焊接；热处理技术；残余应力受焊接原材料、热源等因素影响，焊接后会残余部分应力，直接降低焊接结构的静力、疲劳强度与刚度，缩短工件使用寿命。

热处理技术可有效消除焊接残余应力，但前提是合理模拟温度与应力场数值，确保焊接残余应力有效消除且处于平稳状态。

一、焊接残余应力主要影响因素1焊接原材料焊接残余应力直接受原材料熔化温度影响，两者存在正相关。

除此之外，残余应力还受弹性模量、屈服强度与膨胀系数等因素影响。

不同的原材料种类，弹性模量、屈服强度等反应不同，残余应力大小也不同。

尤其是膨胀系数，当去处于高温环境中时，温度会持续增加，呈线性增加状态[1]。

2焊接参数通常情况下，要求焊接电流不变，需要提高焊接效率，与此同时，此时焊接温度场将延长，焊接梯度、残余应力随之增加。

要求焊接速度不变，需要提升焊接电流强度，与此同时，焊接温度场长宽拓展，焊接梯度、残余应力随之增加。

3焊接热源焊接属于不均匀的局部加热过程，热源中心温度持续升高，焊缝施焊后，焊件不同点温度发生变化，温度场随之改变。

与此同时，焊件温度梯度、残余应力也受到影响。

4焊接比容焊件加热、冷却后，会出现相变作用，继而引起比容与性能等发生变化。

当钢材温度超过700℃时，会实现奥氏体、铁素体的转变，残余应力可不计，随着温度降低，碳元素数量与合金数量等不断增加，钢结构逐渐产生相变，在体积快速膨胀作用下，会形成残余应力[2]。

二、焊接残余应力对构件的危害1焊件静力强度下降焊件结构在承载力影响下，会产生一定的塑性变形能力。

屈服强度区域应力随者荷载力的增加而加大，不在屈服强度的区域应力也随之改变，此时，静力强度不受焊接残余应力影响。

焊接残余应力的分布规律一、引言焊接是一种常见的金属连接方法，但在焊接过程中会产生残余应力。

焊接残余应力对焊接件的性能和使用寿命有着重要的影响。

了解焊接残余应力的分布规律对于优化焊接工艺和改善焊接质量具有重要意义。

二、焊接残余应力的形成原因焊接过程中，由于高温引起的热膨胀和冷却引起的收缩不一致，导致焊接件产生残余应力。

主要原因包括： 1. 温度梯度引起的热应力：焊接过程中，焊缝和周围基材的温度梯度较大，导致热应力的产生。

2. 体积收缩引起的力学应力：焊接过程中，焊缝和周围基材由于冷却引起的收缩不一致，产生了力学应力。

3. 相变引起的应力：焊接过程中，由于相变引起的体积变化也会导致应力的产生。

三、焊接残余应力的分布规律焊接残余应力的分布规律受到多种因素的影响，包括焊接工艺、焊接材料、焊接过程参数等。

根据焊接残余应力的分布规律，可以将其分为以下几个方面：1. 焊接接头中心区域焊接接头中心区域是焊接残余应力的集中区域。

由于焊接过程中产生的热应力和力学应力都会在这个区域集中释放，导致残余应力较大。

2. 焊接接头边缘区域焊接接头边缘区域是焊接残余应力的较大区域之一。

由于焊接过程中热量的集中和收缩的不均匀性，使得焊接接头边缘区域的残余应力较大。

3. 焊接接头与基材交界处焊接接头与基材交界处是焊接残余应力的另一个集中区域。

由于焊接过程中焊接接头与基材的热膨胀系数不同，导致焊接接头与基材交界处的残余应力较大。

4. 焊接接头内部区域焊接接头内部区域是焊接残余应力的分布相对均匀的区域。

由于焊接过程中的热应力和力学应力在这个区域得到部分释放，残余应力较其他区域较小。

四、焊接残余应力的影响焊接残余应力对焊接件的性能和使用寿命有着重要的影响，主要表现在以下几个方面：1. 形变和破裂焊接残余应力会导致焊接件产生形变和破裂，影响焊接件的尺寸精度和结构完整性。

2. 变形和变形失稳焊接残余应力会引起焊接件的变形和变形失稳，影响焊接件的力学性能和稳定性。

工 艺焊接残余应力的分布和焊后热处理的应力松弛作用陈文汨1,张 利1,金立业2,何少平1(11中南大学冶金系,湖南长沙 410083;21广西平果铝业公司氧化铝厂,广西平果 531400)摘要:通过钻盲孔法研究了里海型焊接试板焊接残余应力的分布和焊后热处理对焊接残余应力松弛的影响,讨论了适合生产实际的焊后热处理条件。

结果发现,在焊缝区及其周围存在着高焊接残余拉应力,且纵向应力远大于横向应力。

焊后热处理能够显著降低焊接残余应力,并且焊后热处理温度越高,应力松弛效果越好。

对于一般的工程需要,焊后热处理温度下限定于550e 较适宜,可使应力松弛率达到80%以上。

在强烈腐蚀环境中工作的压力容器,为防止诱发应力腐蚀开裂,应选择620e 、30min 或1h 保温的焊后热处理,此时应力松弛率可达到90%以上。

在热处理温度低于规范温度时,延长保温时间对于焊接残余应力的松弛影响不大。

关键词:焊后热处理;焊接残余应力;里海型焊接试板;钻盲孔法中图分类号:TG156.23 文献标识码:A 文章编号:0254-6051(2002)02-0030-03Distributions of Residual Welding Stress and Effect of Post -WeldHeat Treatment on Its RelaxationCHEN Wen -m i 1,ZHANG Li 1,JIN L-i ye 2,HE Shao -ping1(11Department of M etallurg y,Centra-l Sout h U niversity ,Changsha,Hu .nan 410083,China;21Pingguo A luminum Company ,Pingg uo Guangx i 531400,China)Abstract:Distributions of residual w elding stress and effect of post -w eld heat treatment (PWH T)on residual w elding stress relax ation in Lehigh w eld specimens w as studied by M athar -Soete drilling.The results show ed that there is high residual tensile stress in w elding zone,and it is higher in the long itudinal than in the horizontal.PWHT can relieve residual welding stress efficiently,and residual w elding stress relaxation increases w ith increas -ing temperature.For general application,tem perature of 550e is w orkable as the low est PWHT temperature be -cause residual w elding stress relaxation is hig her than 80%at this temperature.On the other hand,in order to in -hibit stress corrosion cracking in strong corrosion environment,optimum PWH T tem perature is 620e and the holding time is 30min or 1h.Annealed at the temperature lower than that specified,residual w elding stress relax -ation can .t be decreased sig nificantly by prolonging the holding time.Key words:post -w eld heat treatment(PWH T);residual welding stress;Lehigh w elding specimen;M athar -Soete drilling作者简介:陈文汨(1965)),男,湖南长沙人,副教授,博士,主要从事材料腐蚀性能研究。
