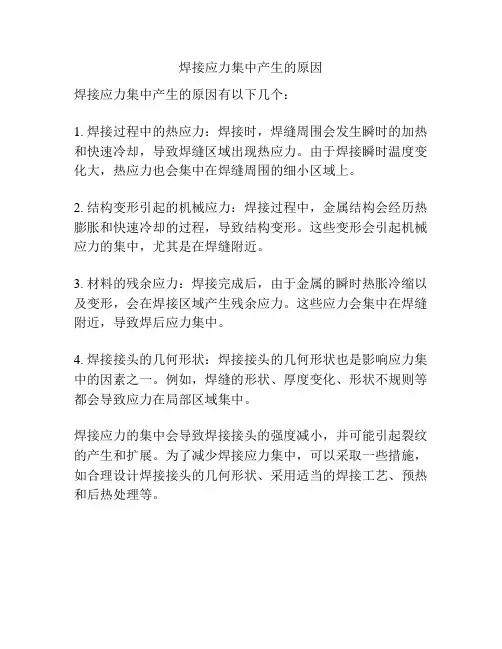

焊接应力产生的原因及处理方法

焊接应力集中产生的原因
焊接应力集中产生的原因有以下几个：
1. 焊接过程中的热应力：焊接时，焊缝周围会发生瞬时的加热和快速冷却，导致焊缝区域出现热应力。

由于焊接瞬时温度变化大，热应力也会集中在焊缝周围的细小区域上。

2. 结构变形引起的机械应力：焊接过程中，金属结构会经历热膨胀和快速冷却的过程，导致结构变形。

这些变形会引起机械应力的集中，尤其是在焊缝附近。

3. 材料的残余应力：焊接完成后，由于金属的瞬时热胀冷缩以及变形，会在焊接区域产生残余应力。

这些应力会集中在焊缝附近，导致焊后应力集中。

4. 焊接接头的几何形状：焊接接头的几何形状也是影响应力集中的因素之一。

例如，焊缝的形状、厚度变化、形状不规则等都会导致应力在局部区域集中。

焊接应力的集中会导致焊接接头的强度减小，并可能引起裂纹的产生和扩展。

为了减少焊接应力集中，可以采取一些措施，如合理设计焊接接头的几何形状、采用适当的焊接工艺、预热和后热处理等。

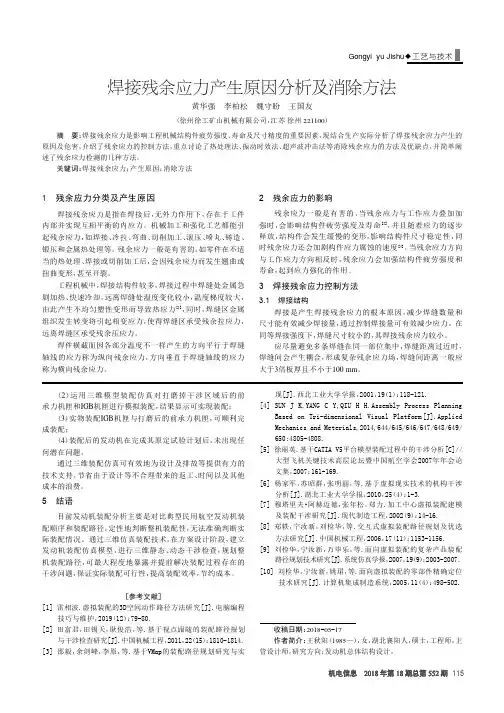

（2）运用三维模型装配仿真对打磨掉干涉区域后的前承力机匣和IGB机匣进行模拟装配，结果显示可实现装配；（3）实物装配IGB机匣与打磨后的前承力机匣，可顺利完成装配；（4）装配后的发动机在完成其原定试验计划后，未出现任何潜在问题。

通过三维装配仿真可有效地为设计及排故等提供有力的技术支持，节省由于设计等不合理带来的返工、时间以及其他成本的浪费。

5结语目前发动机装配分析主要是对比典型民用航空发动机装配顺序和装配路径，定性地判断整机装配性，无法准确判断实际装配情况。

通过三维仿真装配技术，在方案设计阶段，建立发动机装配仿真模型，进行三维静态、动态干涉检查，规划整机装配路径，可最大程度地暴露并提前解决装配过程存在的干涉问题，保证实际装配可行性，提高装配效率，节约成本。

［参考文献］[1]雷相波.虚拟装配的3D空间动作路径方法研究[J].电脑编程技巧与维护，2019（12）：79-80.[2]田富君，田锡天，耿俊浩，等.基于视点跟随的装配路径规划与干涉检查研究[J].中国机械工程，2011，22（15）：1810-1814.[3]邵毅，余剑峰，李原，等.基于VMap的装配路径规划研究与实现[J].西北工业大学学报，2001，19（1）：118-121.[4]SUN J K,YANG C Y,QIU H H.Assembly Process PlanningBased on Tri-dimensional Visual Platform[J].Applied Mechanics and Meterials,2014,644/645/646/647/648/649/ 650:4805-4808.[5]徐丽英.基于CATIA V5平台模型装配过程中的干涉分析[C]//大型飞机关键技术高层论坛暨中国航空学会2007年年会论文集，2007：161-169.[6]杨家军，苏昭群，张明丽，等.基于虚拟现实技术的机构干涉分析[J].湖北工业大学学报，2010，25（4）：1-3.[7]穆塔里夫·阿赫迈德，张年松，郑力.加工中心虚拟装配建模及装配干涉研究[J].现代制造工程，2002（9）：14-16.[8]郑轶，宁汝新，刘检华，等.交互式虚拟装配路径规划及优选方法研究[J].中国机械工程，2006，17（11）：1153-1156. [9]刘检华，宁汝新，万毕乐，等.面向虚拟装配的复杂产品装配路径规划技术研究[J].系统仿真学报，2007，19（9）：2003-2007.[10]刘检华，宁汝新，姚珺，等.面向虚拟装配的零部件精确定位技术研究[J].计算机集成制造系统，2005，11（4）：498-502.收稿日期：2018-05-17作者简介：王秋阳（1985—），女，湖北襄阳人，硕士，工程师，主管设计师，研究方向：发动机总体结构设计。

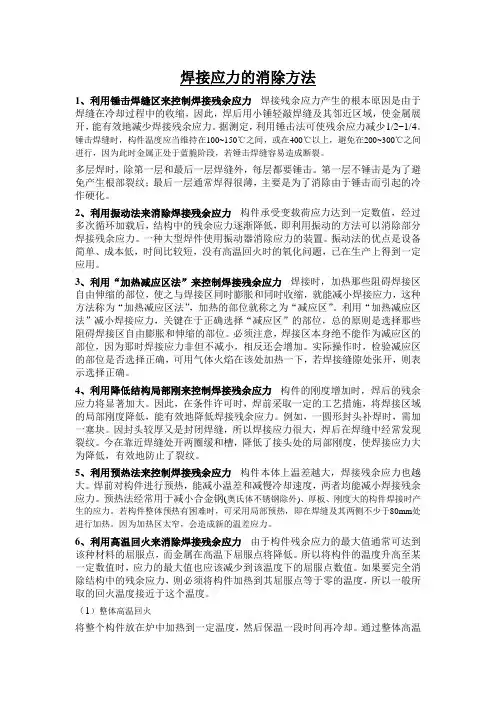

焊接应力的消除方法1、利用锤击焊缝区来控制焊接残余应力焊接残余应力产生的根本原因是由于焊缝在冷却过程中的收缩，因此，焊后用小锤轻敲焊缝及其邻近区域，使金属展开，能有效地减少焊接残余应力。

据测定，利用锤击法可使残余应力减少1/2~1/4。

锤击焊缝时，构件温度应当维持在100~150℃之间，或在400℃以上，避免在200~300℃之间进行，因为此时金属正处于蓝脆阶段，若锤击焊缝容易造成断裂。

多层焊时，除第一层和最后一层焊缝外，每层都要锤击。

第一层不锤击是为了避免产生根部裂纹；最后一层通常焊得很薄，主要是为了消除由于锤击而引起的冷作硬化。

2、利用振动法来消除焊接残余应力构件承受变载荷应力达到一定数值，经过多次循环加载后，结构中的残余应力逐渐降低，即利用振动的方法可以消除部分焊接残余应力。

一种大型焊件使用振动器消除应力的装置。

振动法的优点是设备简单、成本低，时间比较短，没有高温回火时的氧化问题，已在生产上得到一定应用。

3、利用“加热减应区法”来控制焊接残余应力焊接时，加热那些阻碍焊接区自由伸缩的部位，使之与焊接区同时膨胀和同时收缩，就能减小焊接应力，这种方法称为“加热减应区法”，加热的部位就称之为“减应区”。

利用“加热减应区法”减小焊接应力，关键在于正确选择“减应区”的部位，总的原则是选择那些阻碍焊接区自由膨胀和伸缩的部位。

必须注意，焊接区本身绝不能作为减应区的部位，因为那时焊接应力非但不减小，相反还会增加。

实际操作时，检验减应区的部位是否选择正确，可用气体火焰在该处加热一下，若焊接缝隙处张开，则表示选择正确。

4、利用降低结构局部刚来控制焊接残余应力构件的刚度增加时，焊后的残余应力将显著加大。

因此，在条件许可时，焊前采取一定的工艺措施，将焊接区域的局部刚度降低，能有效地降低焊接残余应力。

例如，一圆形封头补焊时，需加一塞块。

因封头较厚又是封闭焊缝，所以焊接应力很大，焊后在焊缝中经常发现裂纹。

今在靠近焊缝处开两圈缓和槽，降低了接头处的局部刚度，使焊接应力大为降低，有效地防止了裂纹。

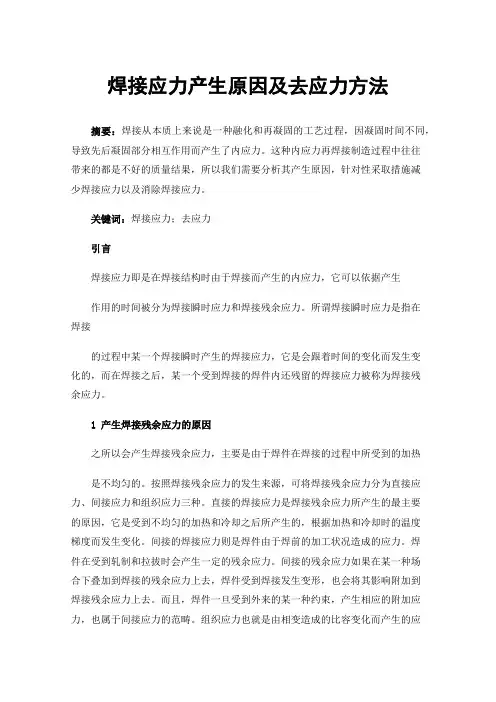

焊接应力产生原因及去应力方法摘要：焊接从本质上来说是一种融化和再凝固的工艺过程，因凝固时间不同，导致先后凝固部分相互作用而产生了内应力。

这种内应力再焊接制造过程中往往带来的都是不好的质量结果，所以我们需要分析其产生原因，针对性采取措施减少焊接应力以及消除焊接应力。

关键词：焊接应力；去应力引言焊接应力即是在焊接结构时由于焊接而产生的内应力，它可以依据产生作用的时间被分为焊接瞬时应力和焊接残余应力。

所谓焊接瞬时应力是指在焊接的过程中某一个焊接瞬时产生的焊接应力，它是会跟着时间的变化而发生变化的，而在焊接之后，某一个受到焊接的焊件内还残留的焊接应力被称为焊接残余应力。

1 产生焊接残余应力的原因之所以会产生焊接残余应力，主要是由于焊件在焊接的过程中所受到的加热是不均匀的。

按照焊接残余应力的发生来源，可将焊接残余应力分为直接应力、间接应力和组织应力三种。

直接的焊接应力是焊接残余应力所产生的最主要的原因，它是受到不均匀的加热和冷却之后所产生的，根据加热和冷却时的温度梯度而发生变化。

间接的焊接应力则是焊件由于焊前的加工状况造成的应力。

焊件在受到轧制和拉拔时会产生一定的残余应力。

间接的残余应力如果在某一种场合下叠加到焊接的残余应力上去，焊件受到焊接发生变形，也会将其影响附加到焊接残余应力上去。

而且，焊件一旦受到外来的某一种约束，产生相应的附加应力，也属于间接应力的范畴。

组织应力也就是由相变造成的比容变化而产生的应力，它的产生是由于焊件的组织发生了变化。

虽说组织应力会由于含碳量和材料其他成分的不同而产生差异，但我们一般都会将其所产生的影响进行分析研究。

2 减少焊接应力的措施焊接是产生焊接残余应力的根本原因，减少焊缝数量和尺寸能有效减少焊接量，通过控制焊接量可有效减少应力。

在同等焊接强度下，焊缝尺寸较小的，其焊接残余应力较小。

应尽量避免多条焊缝在同一部位集中，焊缝距离过近时，焊缝间会产生耦合，形成复杂残余应力场，焊缝间距离一般应大于3倍板厚且不小于100mm。

影响焊接应力和焊接变形的因素及控制措施摘要：本文主要探讨了电站管道焊接过程中常见的焊接变形和焊接应力产生的主要因素，以及焊接变形和焊接应力的控制措施，希望对以后的焊接工作有一些帮助。

关键词：焊接变形，焊接应力，热循环，焊接工艺，控制目前火力发电朝着大容量机组发展，来满足日益增长的用电需求和达到节能减排的重要目标。

而在火电建设事业中，焊接技术成了一个关键的课题。

在施工过程中，由于焊接产生的焊接变形和残余应力，严重影响着工程的质量、安装进度和使用性能。

增大了电厂运行的安全隐患。

因而，急需分析其产生的原因，并积极采用合理的方法予以控制。

焊接过程实际上是在焊件局部区域加热后又冷却凝固的热循环过程，由于不均匀的温度场，导致焊件不均匀的膨胀和收缩，从而使焊件内部产生焊接应力并引起焊接变形。

焊接应力与变形对接头的性能有着较大影响，使得焊件强度、韧性下降。

因此将对焊接变形产生原因及其影响因素进行分析，针对不同的焊接施工过程特点，采取不同的措施进行处理，以达到降低或消除焊接变形的目的。

1、影响焊接变形的因素及控制措施1.1焊缝截面积的影响焊缝截面积越大，冷却时收缩引起的塑性变形量越大，焊缝面积对纵向，横向的影响趋势是一致的，而且是主要的影响。

因此，在壁厚相同时，坡口尺寸越大，收缩变形越大。

1.2焊接热输入的影响一般情况下，热输入大时，加热的高温区范围大，冷却速度慢，使接头塑性变形区增大。

1.3焊接方法和焊接工艺参数的影响不同焊接方法引起的收缩量也不同。

当焊件的厚度相同时，单层焊的纵向收缩比多层焊收缩大，这是因为多层焊时，先焊焊道冷却后阻止了后焊焊道的收缩。

焊接工艺参数的影响主要为线能量。

一般规律是，随着线能量的增加，压缩塑性变形区扩大，因而收缩量增大。

1.4接头形式的影响在焊接热输入、焊缝截面积、焊接方法等因素条件相同时，不同的接头形式对纵向、横向变形量有不同的影响。

在电站管道焊接中，接头形式一般是对接接头并且是单面焊双面成型。

焊接应力产生的原因及处理方法焊接是一种常见的金属连接方法，常用于制造业和修复工程中。

然而，焊接过程中产生的焊接应力却是一个常见的问题，可能导致焊接结构的变形、开裂甚至破坏。

了解和处理焊接应力是非常重要的。

一、焊接应力的原因1. 温度梯度引起的收缩应力：焊接过程中，焊接区域会受到短时间内的高温冲击，而周围区域的金属温度则较低。

这样的温度梯度将导致焊接区域产生热收缩，而周围区域则保持相对稳定，从而引起焊接应力。

2. 相变引起的体积变化：在焊接过程中，金属的结构可能发生相变，如固态相变或晶体结构重排。

这些相变往往伴随着体积的变化，从而引起焊接区域的应力。

3. 材料匹配问题：如果焊接材料与基材存在差异，如化学成分、热膨胀系数等方面的不匹配，焊接过程中可能会引起应力。

4. 焊接变形的限制：焊接过程中，由于局部加热和相变的影响，金属可能发生形状变化。

而焊接变形的限制，如约束或夹具，会阻碍焊接结构的自由变形，从而产生应力。

5. 焊接过程参数的选择：焊接过程中的工艺参数选择不当，例如焊接速度、电弧电流或电压等方面的选择错误，可能导致焊接区域过热或冷却不充分，进而产生焊接应力。

二、焊接应力的处理方法1. 预热和后热处理：预热焊接材料可以减少焊接区域的温度梯度，从而降低焊接应力的产生。

后热处理可以通过对焊接结构进行加热和冷却的控制，缓解或消除焊接应力。

2. 选择合适的焊接材料：选择合适的焊接材料，包括焊丝、焊条和填充材料，可以减少焊接区域与基材之间的差异，从而降低焊接应力。

3. 使用轻量化结构设计：在焊接结构的设计过程中，考虑减少焊接材料的使用量，避免产生不必要的焊接应力。

4. 控制焊接过程参数：通过合理选择焊接速度、电流、电压等参数，控制焊接过程的热输入和冷却速度，从而降低焊接应力的产生。

5. 合理约束和夹具设计：在焊接过程中，合理约束和夹具的设计可以防止过大的焊接变形，减少焊接应力的产生。

三、对焊接应力的个人观点和理解焊接应力是焊接过程中的一个常见问题，对于确保焊接结构的长期稳定和性能的发挥至关重要。

焊接件消除内应力的方法
焊接件消除内应力的方法可以分为以下几种:
1. 变形控制:焊接变形是焊接件内应力的主要原因之一,因此可
以通过控制焊接变形,减少内应力的产生。

控制焊接变形的方法包括
控制焊接速度、焊接位置、焊接角度、焊接应力等因素。

2. 冷却处理:在焊接过程中,可以通过给予适当的冷却处理,降
低焊接接头的热应力,从而减轻内应力。

冷却处理的方法包括冷焊、
暂停焊接等。

3. 应力消除技术:应力消除技术是指在焊接过程中,通过施加一
定的压力或通过其他手段将焊接件内部的应力消除,从而减轻内应力
的产生。

常见的应力消除技术包括水压试验、超声波焊接、激光焊接等。

4. 组织调整:在焊接接头的组织调整中,可以通过改变焊接接头
的熔池形态、晶体组织、裂纹倾向等方面,调整焊接接头的组织和性能,从而减轻内应力的产生。

5. 后处理方法:在焊接完成后,可以通过后处理方法,如后热、砂轮抛光、表面涂层等,改善焊接接头的外观和性能,减轻内应力的产生。

需要注意的是,不同的焊接件、不同的内应力状况和不同的应用
场景,可以采用不同的消除内应力方法。

因此,在实际应用中,需要根
据具体情况选择适当的方法。

焊接应力与变形产生的原因及对策
焊接过程中，由于焊接热量的作用，会引起材料的膨胀和收缩，从而产生应力和变形。

这些应力和变形会影响焊接件的尺寸精度、强度和耐久性，甚至导致焊接件出现裂纹和变形失效。

造成焊接应力和变形的原因主要有以下几个方面：
1. 热应力：焊接过程中，由于焊接热量的作用，使得焊接区域的温度急剧升高，从而引起材料的扩张和收缩。

这种温度差异会产生热应力，导致焊接件发生变形和应力。

2. 冷却应力：焊接完成后，焊接件会迅速冷却，冷却速度过快会导致焊接件表面和内部温度梯度过大，产生冷却应力，进而引起应力和变形。

3. 材料不匹配：焊接材料的热膨胀系数、熔点、硬度等物理性质不同，容易导致焊接区域产生应力和变形。

4. 焊接结构设计不合理：焊接结构设计不合理，如焊接位置不当、焊接接头不够强壮等，容易导致应力集中和变形。

针对焊接应力和变形的问题，可以采取以下对策：
1. 控制焊接热量：采用合适的焊接参数，控制焊接热源的大小和位置，以减少焊接区域的温度梯度，从而降低应力和变形。

2. 加强冷却措施：在焊接完成后，采取适当的冷却措施，如缓慢冷却、局部加热等，以减少焊接件的冷却速度，从而降低冷却应力。

3. 选择合适的焊接材料：选择合适的焊接材料，如选择热膨胀
系数和熔点相似的材料，可以减少焊接区域的应力和变形。

4. 优化焊接结构设计：优化焊接结构设计，加强焊接部位的加强设计，采用适当的焊接方式和焊接技术，可以减少应力集中和变形。

总之，采取合适的对策，可以有效地控制焊接应力和变形，提高焊接件的质量和性能。

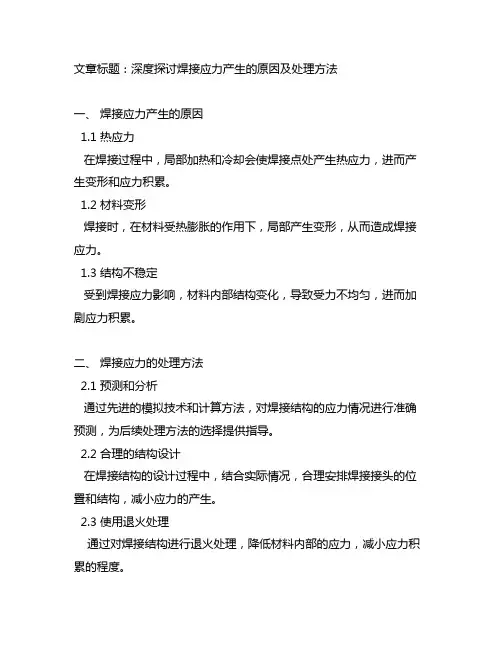

文章标题：深度探讨焊接应力产生的原因及处理方法一、焊接应力产生的原因1.1 热应力在焊接过程中，局部加热和冷却会使焊接点处产生热应力，进而产生变形和应力积累。

1.2 材料变形焊接时，在材料受热膨胀的作用下，局部产生变形，从而造成焊接应力。

1.3 结构不稳定受到焊接应力影响，材料内部结构变化，导致受力不均匀，进而加剧应力积累。

二、焊接应力的处理方法2.1 预测和分析通过先进的模拟技术和计算方法，对焊接结构的应力情况进行准确预测，为后续处理方法的选择提供指导。

2.2 合理的结构设计在焊接结构的设计过程中，结合实际情况，合理安排焊接接头的位置和结构，减小应力的产生。

2.3 使用退火处理通过对焊接结构进行退火处理，降低材料内部的应力，减小应力积累的程度。

2.4 使用残余应力衰减方法采用振动、冷却、锯切等方法，使焊接结构中残余应力得以衰减，进而减小结构变形和损坏的可能性。

总结与回顾通过深入探讨焊接应力产生的原因及处理方法，我们发现预测和分析、合理的结构设计、使用退火处理以及残余应力衰减方法等手段是降低焊接应力的有效途径。

在实际工程中，我们需要充分了解材料的物理特性和焊接过程的影响，合理选择处理方法，以确保焊接结构的质量和稳定性。

个人观点和理解作为文中的作者，我认为在处理焊接应力时，我们需要在事先对应力进行充分的预测和分析，并且在实际操作中，合理地运用各种处理方法，以确保焊接结构的质量和稳定性。

焊接应力的处理是一个综合性问题，需要结合材料特性、结构设计和处理方法，进行全面的考量，从而达到最佳的处理效果。

以上就是我撰写的关于焊接应力产生的原因及处理方法的文章，希望能够帮助您更深入地理解这个主题。

焊接是一种广泛应用于工程领域的连接方法，但焊接过程中会产生焊接应力，这对焊接结构的质量和稳定性都会产生一定的影响。

对于焊接应力的产生原因和处理方法进行深入的探讨，对于工程领域的从业者和研究人员都具有重要的意义。

在焊接过程中，焊接点处会产生热应力、材料变形和因结构不稳定所导致的焊接应力。

焊接残余应力的产生原因及控制方法的总结摘要：焊接应力是焊接构件产生裂纹和变形的主要因素，对焊接质量影响较大。

因此，理解和掌握焊接残余应力的产生原因及控制方法，就显的非常重要。

本文对焊接残余应力的产生对结构的影响、焊接残余应力的预防及焊接残余应力的消除方法，进行了全面的归纳和总结，为学生能更好地理解和掌握焊接残余应力的相关知识，起到了一定的帮助作用关键词：焊接应力产生原因控制方法焊件在焊接过程中，由于受到了不均匀的局部加热和冷却，使焊件产生了不均匀的体积膨胀和收缩，导致焊件内部产生了焊接残余应力，而焊接残余应力又是产生裂纹和变形的主要因素。

因此，为让学生能够真正理解和掌握焊接残余应力产生的原因、焊接残余应力对焊件产生的影响及如何减少和消除焊接残余应力等内容，帮助学生为今后从事焊接工作打下良好的理论基础。

下面就焊接残余应力的相关知识，进行归纳和总结。

一、焊接残余应力的产生1、焊件在焊接过程中，其焊缝高温区的膨胀受到了周边低温区的限制与挤压，使高温区域产生局部压缩塑性变形，当焊件在冷却过程中，受到局部压缩产生塑性变形的金属由于不能自由收缩，而受到低温区的拉伸，这时，焊件中就产生了一个与焊件加热时产生的应力方向相反的应力，即焊接残余应力，又称温度应力。

2、焊缝在高温向低温的冷却过程中，焊缝金属会发生二次相变，这种二次相变，会引起金属材料组织的变化，从而产生体积的变化，在焊接接头区域产生了应力，又称相变应力。

3、在焊接过程中，如对焊件采用刚性固定，那么，焊接后焊件变形减少，但应力却增加。

反之，要使焊件残余应力减少，其变形量就要有一定的增加。

但焊接应力与变形在一定条件下，都将影响到焊件的质量。

所以，应力和变形要合理控制好。

4、焊接材料的屈服强度、导热系数、线膨胀系数、密度、比热容、焊件的形状与尺寸、焊接方法和焊接工艺等因素，对焊接残余应力的分布和大小都将产生较大的影响。

二、焊接残余应力对焊件结构产生的影响1、对焊件结构刚度产生的影响当焊件某个区域所受的应力达到屈服点时，这一区域部分的金属材料就会产生局部塑性变形，无法再承受外载荷，从而导致焊接结构的有效截面减少，使焊接结构的刚度降低。

浅析焊接应力与焊接变形产生的原因及控制措施摘要：随着社会不断地进步，对于高新科技的精密性要求越来越严格，焊接也慢慢被逐步要求现代化、大型化等多种趋势发展，而传统意义的焊接中会产生多种很难规避的质量问题，如何发展采取措施减小金属在焊接过程中不产生焊接应力和焊接变形，在现实中具有非常重要的意义。

关键词：焊接应力；变形：原因；控制中图分类号：tg404 文献标识码：a1焊接应力与焊接变形产生的原因1.1焊接应力产生的原因焊接应力产生的主要原因是因为在焊接过程中局部会产生高温引起形状或尺寸的变化，焊缝的内应力和母材压应力数值平衡，焊接口也冷却到原始温度后，这时候应力状态就叫做焊接应力。

1.2焊接的不均匀受热焊接过程中是向母材焊口之间加热，目的是为了让焊材局部产生高温使得母材部分融化粘合在一起，从而完成焊接的过程。

所以让焊材局部产生高温，使得其不均匀受热是焊接的第一步。

对母材进行不均匀加热，在其持续加热的过程中，只要达到母材的熔点温度，就会构件就会产生可塑性变形，一般情况下，粘合冷却后就会产生一定的焊接残余应力。

而在其中个别过程中，由于不均匀受热，焊件的变形方向和焊后的变形方向是相反的，在其中焊件的应力一般分布是不均匀的，一旦完成整个焊接后，焊口附近的残余应力一般是属于拉应力。

1.3焊接变形产生的原因在焊接过程中是把母材的焊口局部加热到高温状态，导致焊材材质上温度不均匀，并且焊接热循环的过程中会使得组织内部发生转变，体积变化的过程中会受到体积并未发生变化时的阻碍，这样焊接口就会产生变形，这就是焊接变形产生的主要原因。

1.4金属组织的变化一般焊接过程中持续把母材局部温度加热，金属内部的体积组织状态也就会发生变化，金属为固体状态时成键作用是金属阳离子与其他自由电子之间会有相互作用，并无分子间的作用力，所以其物理属性和化学属性均取决于金属键，在焊接过程中局部持续加热，焊口部分金属熔化，金属键产生断裂。

当焊缝金属重新冷却后，由于它与母材金属之间是紧密联系的，而焊缝金属并不能自由重新收缩成熔化前的形状，由此也会产生焊接应力和变形。

焊接残余应力产生的原因
有关焊接残余应力产生的原因，一般有以下几个方面：
一、材料特性
1、被焊接材料性质不同及材料表面厚度不均匀：（1）金属材料的性质不同对应用力反应不相同，会产生不同的残余应力。

（2）焊接材料表面厚度不均匀，材料厚度增加，内应力随之增大，这就会在焊接处产生残余应力。

二、焊接参数
1、焊接电流过小：焊接电流偏小，温度过低，焊接温度无法达到焊接所需温度，焊接过程中未能将应力完全消除，热处理发生在焊接部位，可能会形成残留应力。

2、焊接工艺不当：焊接电流过大，会产生较大的残余应力；相反，焊接电流过小，过热区域也会产生残余应力，同样会形成残余应力。

三、焊接结构
1、焊接结构不当：焊接结构不合理，或大的部件复杂的焊接结构，将无法确保获得足够的冷却，可能会形成残余应力。

2、焊接接头固定不当：焊接接头没有足够的固定力，将会存在部分焊接接头浮动，从而使热应力释放无法得到满足，将会形成残余应力。

- 1 -。

第二章焊接应力与变形本章主要讨论焊接应力与变形的基本概念及其产生原因；焊接应力的分布规律；焊接过程中如何降低焊接应力和焊后如何消除焊接残余应力；焊接变形的种类，焊接过程中如何控制焊接变形和焊后的矫正措施。

第一节焊接应力与变形的产生一、应力与变形的基本知识1．应力物体在单位截面上表现的内力称为应力。

根据引起内力的原因不同，应力可分为：工作应力：物体由于外力作用在其单位截面上出现的内力。

内应力：物体在无外力作用下而存在于内部的应力。

内应力按其产生的原因不同分为热应力、装配应力、相变应力和残余应力。

2．变形物体在外力或温度等因素的作用下，其内部原子的相对位置发生改变，其宏观表现为形状和尺寸的变化，这种变化称为物体的变形。

按变形性质可分为：弹性变形和塑性变形；按变形的拘束条件可分为：自由变形和非自由变形。

二、研究焊接应力与变形的基本假定（1）平截面假定（2）金属性能不变的假定（3）金属屈服点的假定三、焊接应力与变形的产生原因影响焊接应力与变形的因素很多，如焊件受热不均匀、焊缝金属的收缩、金相组织的变化及焊件刚性与拘束的影响等，其最根本的原因是焊件受热不均匀。

为便于了解焊接应力与变形产生的基本原因，首先对均匀加热时产生的应力与变形进行讨论。

1．均匀加热时引起应力与变形的原因（1）不受约束的杆件，均匀加热属于自由变形，无残余应力，无残余变形。

（2）受约束的杆件在均匀加热时的应力与变形如果加热温度较低，材料的变形在弹性范围内，根据虎克定律，应力与应变符合线性关系，当温度恢复到原始温度时，杆件自由收缩到原来的长度，压应力全部消失，即不存在残余应力与残余变形。

如果加热温度比较高，达到或超过材料屈服点温度时，杆件的压缩变形量增大，产生塑性变形，此时的内部变形率由弹性变形率和塑性变形率两部分组成。

当温度恢复到原始温度时，弹性变形部分恢复，塑性变形部分不能恢复。

①若杆件能自由收缩，则由于压缩塑性变形的出现，杆件将比原来长度缩短，出现缩短的残余变形，但无残余应力存在。

焊接应力集中产生的原因首先，焊接过程中产生的热应力是导致焊接应力集中的主要原因之一、焊接时，焊缝处的材料受到高温的热变形影响，产生热应力。

由于热膨胀系数不同，焊接区域受到的热应力较大。

当高温冷却后，焊接区域会产生冷却收缩，使焊接区域产生应力集中。

其次，由于焊接接头的几何形状和尺寸不合适，也会造成焊接应力集中。

焊接接头的尺寸和几何形状对焊接应力的分布有着重要的影响。

如过大的焊接角度和焊接长度，会导致焊接区域的应力集中；而过小的焊接角度和焊接长度，则会增加应力的分散，降低应力集中的程度。

此外，焊接材料的选择和热处理也会对焊接应力集中产生影响。

焊接材料的强度和塑性特性会对焊接接头的应力分布产生影响。

选择材料强度不匹配或塑性不足的焊接材料时，会导致焊接处的应力集中，从而使焊接接头易发生破裂。

另外，焊接接头在焊接后进行热处理时，也会产生应力重新分布，从而影响焊接应力的集中程度。

此外，焊接工艺参数的选择不当也会造成焊接应力集中。

焊接过程中的焊接电流、焊接速度、焊接电压等工艺参数的选择对焊接接头的应力分布有着重要的影响。

当工艺参数选择不当时，比如过高的焊接速度或过大的焊接电流，会导致焊接区域的应力集中，从而影响焊接接头的强度和可靠性。

最后，焊接接头的初始应力状态和焊接过程中的焊接变形也会对焊接应力集中产生影响。

焊接接头在焊接之前存在一定的初始应力状态，如残余应力和变形等，焊接过程中的焊接热循环会对这些应力状态产生影响，从而形成焊接应力集中。

而焊接过程中的焊接变形也会导致焊接区域的应力集中，当焊接变形不均匀或过大时，容易发生应力集中。

综上所述，焊接应力集中是由多种因素综合作用产生的。

在焊接工程中，应根据具体情况选择合适的焊接材料、工艺参数和几何形状，进行必要的热处理，以降低焊接应力集中的程度，提高焊接接头的可靠性和强度。

焊接应力产生的原因及处理方法标题：焊接应力产生的原因及处理方法导语：在焊接工艺中，焊接应力是一种常见的问题，它可能导致构件变形、开裂等严重的质量问题。

为了更好地理解焊接应力的产生原因及处理方法，本文将从深度和广度两个方面对该主题进行全面评估，以期为读者提供有价值的信息和启示。

一、焊接应力的产生原因1. 材料热收缩差异：焊接过程中，材料因受热而膨胀，当冷却时会发生热收缩。

不同材料的热膨胀系数差异较大，导致在焊接过程中产生应力。

2. 相变引起的体积变化：某些材料在焊接过程中经历相变，如共晶反应或相变析出等，会导致体积的瞬间变化，从而引发焊接应力。

3. 焊接变形限制：焊接接头的几何形状和位置限制了焊接变形的释放途径，导致应力集中在焊接区域，进而产生焊接应力。

二、焊接应力的处理方法1. 控制焊接温度：控制焊接过程中的温度，使其在允许的范围内进行，以减少热膨胀引起的应力。

2. 优化焊接序列：在焊接过程中，按照从外围到内部、从低应力到高应力的顺序焊接，以减少焊接应力的积累和集中。

3. 热处理：对焊接后的构件进行适当的热处理，如回火、退火等，以减少焊接应力的残留。

4. 预应力：通过施加适当的拉力或压力，预先引入相反方向的应力，以抵消焊接应力。

5. 设计优化：在构件设计阶段就考虑焊接应力的问题，通过调整结构形状、选择合适的焊接方法等方式，减少应力的产生。

个人观点和理解：焊接应力是焊接过程中不可避免的问题，但我们可以通过合理的控制方法来减少其产生。

在我看来，焊接应力的处理是一项需要综合考虑材料、焊接工艺和结构设计等因素的任务。

只有在整个焊接过程中的每个环节都加以重视和精益求精，才能有效地减轻焊接应力对构件的影响。

总结：本文对焊接应力的产生原因进行了深入分析，并提出了一系列处理方法。

通过控制焊接温度、优化焊接序列、热处理、预应力和设计优化等措施，我们可以最大限度地降低焊接应力的影响，提高焊接质量。

在实际工程应用中，我们需要综合考虑各种因素，并选择合适的方法来应对焊接应力问题。
