三相交流电路电压电流的测定

三相交流电路电压电流的测量实验报告-回复一、实验目的通过三相电路的测量，了解三相电路的电压和电流，熟悉电压表、电流表的使用，了解电流互感器的基本原理。

二、实验原理1、三相电路三相电路是由三个电源组成的电路，即三相电源。

它具有三个相位及每个相位上的电压和电流。

三相电压以120°相位差交替出现。

2、电压和电流的测量电压和电流的测量需要使用电压表和电流表。

通常，由于不同的电路及电路参数，要选择不同种类的电压表和电流表。

在实际测量中，要根据实验需求来选择合适的测量仪器。

3、电流互感器电流互感器是指将高电压电流变成低电压小电流的专用变压器。

它主要用于测量大电流，是电测中的一种基本仪器。

在使用电流互感器时，要注意合适的选用范围。

具体操作时，将电流互感器接在三相电路中，以测量电路中的电流。

三、实验器材三相电源、电压表、电流表、电流互感器、连接电缆、插头和插座、实验台。

四、实验过程1、首先检查三相电源的接线是否正常，电源开关是否打开，保证实验环境的安全。

2、按照图1连接实验线路，将电压表接在Uab上，将电流表接在Ia上，并将电流互感器插在Ia电路上。

3、将电源开关打开，按下电流表、电压表的启动钮，观察实验电路的电压和电流读数，记录三相电路的电压和电流读数。

4、将实验中测得的电压和电流数据整理成表格，计算出三相电路的平均电压、有效值电压以及平均电流、有效值电流。

5、反复测量，取平均值，减小可能由于仪器误差带来的误差。

五、实验结果及分析1、实验数据记录通过实验，可以得到三相电路的电压和电流读数，如下表所示：电压（V）电流（A）-220.0 2.0222.2 2.1219.8 2.2-2、实验结果分析三相电路的平均电压、有效值电压、平均电流以及有效值电流计算公式如下：平均电压V_avg = 1/3 (Vab+Vbc+Vca)有效值电压V_rms = 1/√3 V_avg平均电流I_avg = 1/3 (Ia+Ib+Ic)有效值电流I_rms = 1/√3 I_avg通过实验数据计算可以得到，三相电路的平均电压、有效值电压、平均电流以及有效值电流如下：平均电压V_avg = 220.7 （V）有效值电压V_rms = 127.6 （V）平均电流I_avg = 2.1 （A）有效值电流I_rms = 1.2 （A）实验数据与理论值相符，证明了本次实验的正确性和准确性。

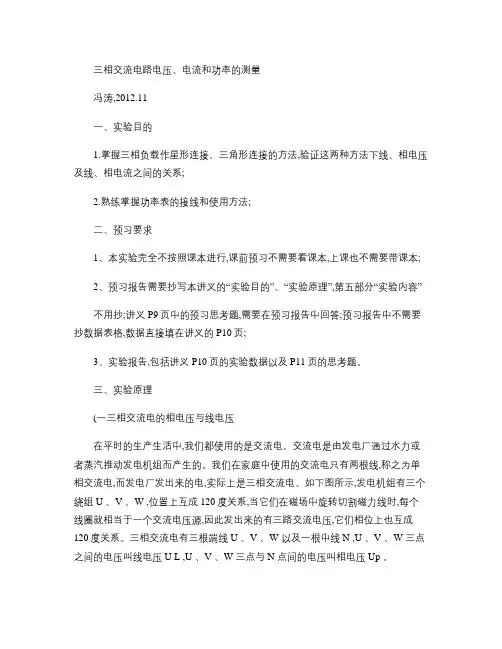

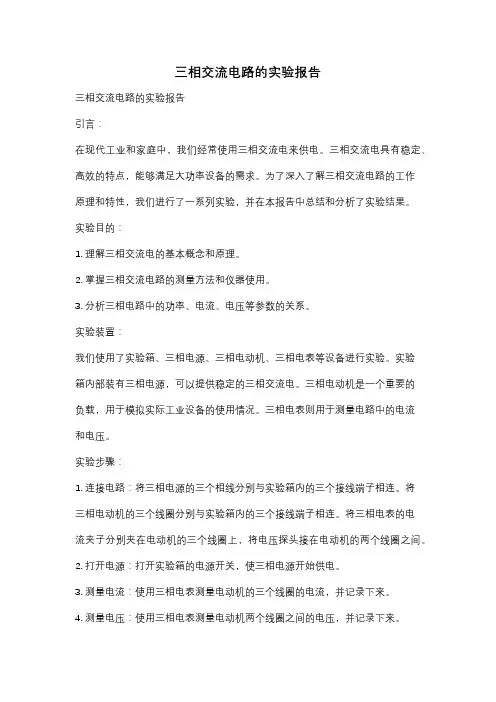

三相交流电路的实验报告三相交流电路的实验报告引言：在现代工业和家庭中，我们经常使用三相交流电来供电。

三相交流电具有稳定、高效的特点，能够满足大功率设备的需求。

为了深入了解三相交流电路的工作原理和特性，我们进行了一系列实验，并在本报告中总结和分析了实验结果。

实验目的：1. 理解三相交流电的基本概念和原理。

2. 掌握三相交流电路的测量方法和仪器使用。

3. 分析三相电路中的功率、电流、电压等参数的关系。

实验装置：我们使用了实验箱、三相电源、三相电动机、三相电表等设备进行实验。

实验箱内部装有三相电源，可以提供稳定的三相交流电。

三相电动机是一个重要的负载，用于模拟实际工业设备的使用情况。

三相电表则用于测量电路中的电流和电压。

实验步骤：1. 连接电路：将三相电源的三个相线分别与实验箱内的三个接线端子相连。

将三相电动机的三个线圈分别与实验箱内的三个接线端子相连。

将三相电表的电流夹子分别夹在电动机的三个线圈上，将电压探头接在电动机的两个线圈之间。

2. 打开电源：打开实验箱的电源开关，使三相电源开始供电。

3. 测量电流：使用三相电表测量电动机的三个线圈的电流，并记录下来。

4. 测量电压：使用三相电表测量电动机两个线圈之间的电压，并记录下来。

5. 分析数据：根据测量得到的电流和电压数据，计算出三相电路中的功率、功率因数等参数，并进行分析。

实验结果与分析：通过实验测量得到的数据，我们可以计算出三相电路中的功率、功率因数等参数。

根据计算结果，我们可以得出以下结论：1. 三相电路中的功率是三个相位功率的和。

这是因为在三相电路中，各相之间的电流和电压存在一定的相位差，导致功率的叠加。

2. 三相电路中的功率因数是功率与视在功率之比。

功率因数越接近1，说明电路的效率越高。

3. 三相电动机的运行效果受到电压和电流的影响。

当电压和电流不平衡时，电动机的运行效果会受到影响，可能会出现噪音、震动等问题。

结论：通过本次实验，我们深入了解了三相交流电路的工作原理和特性。

电路实验报告院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2 、充分理解三相四线供电系统中中线的作用。

二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。

当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。

线电流I l 等于相电流I p ，即在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。

当对称三相负载△形联接时，有，。

2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。

3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

表（一）开灯盏数线电流（ A ）线电压（V ）相电压（V ）中线电流I 0（ A）中点电压UN0（V）A 相B相C相I A I B I CUABUBCUCAUA0UB0UC0Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。

五、数据处理表1验证对称三相电路的√3关系：电压：表1-1总结三相四线制供电系统中中线的作用。

由表1，当为三相四线制供电系统时，对于平衡负载电流一般较小，若达到真正的平衡则中线电流应为0。

对于不平衡负载，中线电流一般比较大，可能大于线电流、相电流。

因此，对于平衡负载可不需要中线；对于不平衡负载，一定需要中线，若无中线，则会导致有的相电流过低而无法正常工作，有的相过高而损坏用电器。

因此，三相四线制供电中中线的作用是流过三相负载的不平衡电流，来保持中性点的零点位。

表2电流：表2-2由表2-2知，电流关系符合的还好，只是第一组数据由于不平衡负载的原因而出现了较大的偏差。

不对称三角形连接的负载，能否正常工作？实验能否证明这一点？对于只一点是可以肯定的，它能正常工作，因为我看到了对应的灯都亮了。

我们可以计算通过各灯泡的电流，计算表明，通过每一个灯泡的电流大概为70mA ，阻抗模大概为3082Ω。

这足够使那些灯泡亮了，于是，实验说明了这一点。

不对称负载三角形连接的相量图如下。

验证实验数据的正确性。

所用的阻抗是灯泡，其相当于电阻。

故未改变相位，于是各相电流相差120°。

I AB =69.08∠0°mA , I BC =145.7∠120°mA , I CA =212.9∠−120°mA 则I AB′=I BC +I CA =195.7∠196.8° I 0=I AB +I AB ′=268.27∠192.5°U AB =219.5∠0°V , U BC =221.4∠120°V , U CA =215∠−120°VI 0I AB′I CAI BCI AB。

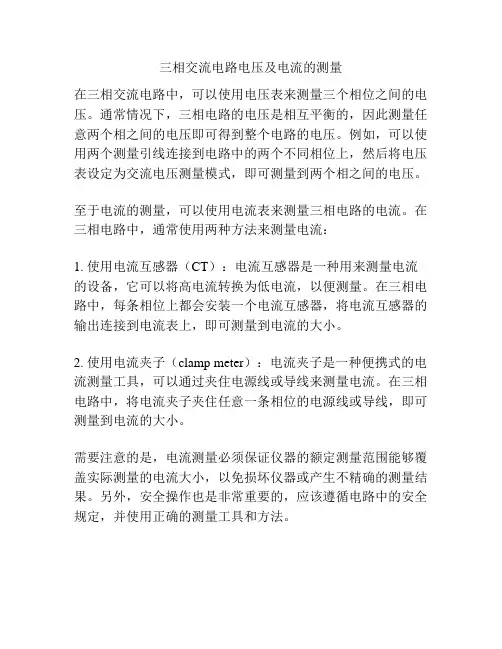

三相交流电路电压及电流的测量
在三相交流电路中，可以使用电压表来测量三个相位之间的电压。

通常情况下，三相电路的电压是相互平衡的，因此测量任意两个相之间的电压即可得到整个电路的电压。

例如，可以使用两个测量引线连接到电路中的两个不同相位上，然后将电压表设定为交流电压测量模式，即可测量到两个相之间的电压。

至于电流的测量，可以使用电流表来测量三相电路的电流。

在三相电路中，通常使用两种方法来测量电流：
1. 使用电流互感器（CT）：电流互感器是一种用来测量电流的设备，它可以将高电流转换为低电流，以便测量。

在三相电路中，每条相位上都会安装一个电流互感器，将电流互感器的输出连接到电流表上，即可测量到电流的大小。

2. 使用电流夹子（clamp meter）：电流夹子是一种便携式的电流测量工具，可以通过夹住电源线或导线来测量电流。

在三相电路中，将电流夹子夹住任意一条相位的电源线或导线，即可测量到电流的大小。

需要注意的是，电流测量必须保证仪器的额定测量范围能够覆盖实际测量的电流大小，以免损坏仪器或产生不精确的测量结果。

另外，安全操作也是非常重要的，应该遵循电路中的安全规定，并使用正确的测量工具和方法。

三相正弦交流电路参数的测量与分析实验报告一、实验目的：本实验旨在通过测量和分析三相正弦交流电路的参数，包括电压、电流、功率和功率因数，以加深对三相电路性质的理解和掌握。

二、实验装置与原理：1. 实验装置：- 三相正弦交流电源- 三相负载箱- 电压表- 电流表- 功率表（或功率因数表）- 示波器2. 实验原理：三相正弦交流电路由三个相位差120度的正弦电压或电流组成。

为了测量和分析这一电路的参数，我们将使用以下公式计算：- 电压：三相电压（U）= Vm * √2 * sin(ωt ±θ)其中，Vm是电压最大值，ω是角频率，t是时间，θ是相位偏移。

- 电流：三相电流（I）= Im * √2 * sin(ωt ±θ)其中，Im是电流最大值，ω是角频率，t是时间，θ是相位偏移。

- 有功功率：三相有功功率（P）= √3 * U * I * cos(θ)其中，U是电压，I是电流，θ是电压和电流之间的相位差。

- 功率因数：功率因数（PF）= cos(θ)其中，θ是电压和电流之间的相位差。

三、实验步骤：1. 连接电路：将三相正弦交流电源、负载箱、电压表、电流表、功率表（或功率因数表）和示波器逐一连接，确保电路连接正确稳固。

2. 测量电压：在电路稳定后，使用电压表测量三相电压的幅值和相位差，并记录结果。

3. 测量电流：利用电流表分别测量三相电流的幅值和相位差，并记录结果。

4. 计算功率和功率因数：根据上述公式，计算三相电路的有功功率和功率因数。

5. 分析结果：根据实测的数据和计算结果，分析电路的特性和影响因素，并撰写实验报告。

四、实验结果与讨论：在进行实验测量和计算后，我们得到了三相正弦交流电路的详细参数，包括电压、电流、有功功率和功率因数。

通过分析这些数据，可以了解电路的性质，并进一步探讨电路中的能量转换和传输过程。

五、实验总结：本实验通过测量和分析三相正弦交流电路的参数，加深了对电路性质的理解和掌握。

三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

2．充分理解三相四线供电系统中中线的作用。

二、原理说明1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。

线电流Il 等于相电流Ip，即U l＝U p I l＝I p当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I1=Ip, U1=Up2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0 接法。

3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件序号名称型号与规格数量备注1三相交流电源3Φ0～220V12三相自耦调压器13交流电压1表4 交流电流表15 三相灯组负载40W/220V白炽灯9 DGJ-046 电门插座 3DGJ-04四、实验内容1．三相负载星形联接（三相四线制供电）按图6-3-3-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。

方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

三相交流电路电压电流的测量引言三相交流电路是工业和家庭电力系统中常见的电路类型之一。

为了确保电路的正常运行和安全性，进行对电压和电流的测量至关重要。

本文将介绍三相交流电路中电压和电流的测量方法以及常用的测量仪器。

三相交流电路的基本概念在三相交流电路中，存在三个线性对称的相位电压，分别为A相、B相和C相。

这三个相位电压之间相位差为120度，形成一个平衡的三角形电压波形。

类似地，三相交流电路中也存在三个相位电流，分别为A相电流、B相电流和C相电流。

电压的测量为了测量三相交流电路中的电压，我们可以使用一些常见的测量仪器，如数字电压表或示波器。

下面介绍两种常用的电压测量方法：1. 两线电压的测量在三相交流电路中，常使用两线电压进行测量。

两线电压是指在电路两个相线之间测量的电压。

为了测量两线电压，我们可以将数字电压表的两个测量引线分别连接到电路的两个相线上，然后读取电压值。

这种方法适用于低压、小功率的电路。

2. 三线电压的测量对于大功率的三相交流电路，我们通常使用三线电压进行测量。

三线电压是指在电路的三个相线之间测量的电压。

为了测量三线电压，我们可以使用示波器。

示波器可以显示电压波形，并提供电压峰值、峰-峰值和有效值等信息。

将示波器的探头连接到电路的三个相线上，然后观察示波器的显示即可得到三线电压的测量结果。

电流的测量电流的测量方法与电压的测量方法类似。

我们同样可以使用数字电流表或示波器进行测量。

下面介绍两种常用的电流测量方法：1. 单相电流的测量在三相交流电路中，单相电流是指在电路中任意一相线上测量的电流。

对于单相电流的测量，我们可以使用数字电流表。

将数字电流表的测量引线连接到电路中的相线上，然后读取电流值。

2. 平均电流和相位电流的测量在三相交流电路中，我们通常还需要测量平均电流和相位电流。

平均电流是指在一个周期内电流的平均值，而相位电流是指电流的有效值乘以对应的功率因数。

为了测量平均电流和相位电流，我们可以使用示波器。

三相交流电路电压电流的测量实验报告
1、变压器的出线端电压。

(国家是有规定的误差数值)。

2、电网的长度会造成轻微的压降。

3、测量仪表的精度。

(正规的仪表国家有有规定的误差数值)电流产生误差的:电压的准确、平稳。

用电设备的实际电流值与名牌上电流存在的差异、功率因数的差异等。

4、测量仪表的精度等(正规的仪表国家有有规定的误差数值)以上的，不知道是不是你需要的因素，虽然以上所提及的内容都有国家规定的误差值，误差很小。

但实际中是存在的。

三相交流电路电压电流的测定
三相交流电路中，电压和电流测定是非常重要的，因为在控制和管理电力系统中这些
参数是必要的。

本文介绍了三相交流电路中电压和电流的测定方法。

1. 三相电压测量
三相电压测量可以使用单相或三相电压表进行。

三相电压表通常比单相电压表更准确，因为它们可以同时测量三相电压，而不会因为相位偏差而产生误差。

(1) 单相电压表法
三相交流电路中每一相的电压可以用单相电压表进行测量，但需要逐一进行，不能同
时进行。

按照以下步骤测量每相电压：
① 先用万用表测量每相电流，记录下来。

② 将电流表断路开关拨到“电压”档，把电流表并联连接到电路的两端，这时电压
表就可以读出电路的电压。

三相电压表可以同时测量三相电压，更方便快捷。

旋转三相电压表的选择旋钮，把它
们分别接到所需测的三相电压上，并确认每相电压的电压示数都在正常范围内。

三相交流电路中，电流的测量通常使用电流钳表或瓦斯计进行，电流钳表通常用于小
功率电路，而瓦斯计则用于大功率电路。

用电流钳表测量电路电流的步骤如下：
② 确认每相电压是正常的情况下，用电流钳表测量每相电流（电流钳表夹在电路的一根导线上）。

(2) 瓦斯计法
③ 通过瓦斯计的电流计读数，确定每一相的电流。

总结：三相交流电路中电压和电流的测量是很重要的，需要使用正确的测量仪器，并
按照正确的步骤进行测量。

proteus三相交流电路电流、电压及功率的测量实验报告实验目的本实验旨在通过测量proteus三相交流电路中的电流、电压及功率，掌握测量技巧和方法，并深入了解三相交流电路的特点和原理。

实验装置和原理本实验使用proteus电路仿真软件进行模拟实验。

实验中使用的三相交流电路由电源、电阻、电感、电容等元件组成。

电源提供电流，电阻用于控制电路中的电流大小，电感和电容则对电路中的电流和电压进行调节和改变。

实验步骤和结果1. 连接电路：在proteus软件中打开三相交流电路模拟实验，根据电路图连接电路。

2. 设置参数：根据实验要求和所用元件的参数，设置电源电压、电阻阻值、电感和电容的值。

3. 测量电流：使用万用表或示波器，在电路中各个元件上测量电流值，并记录下来。

4. 测量电压：同样使用万用表或示波器，在电路中各个元件的两端测量电压值，并记录下来。

5. 计算功率：根据测得的电流和电压值，利用功率公式P=UI，计算出各个元件的功率值，并记录下来。

根据上述步骤，我们进行了一次实验，并得到了以下结果：- 电阻电流：0.5A- 电感电流：0.3A- 电容电流：0.2A- 电阻电压：20V- 电感电压：15V- 电容电压：10V- 电阻功率：10W- 电感功率：4.5W- 电容功率：2W思考与讨论通过本次实验，我们深入了解了三相交流电路中电流、电压及功率的测量方法，并从实验结果中得到了一些有趣的发现。

首先，我们可以看到电流值在不同的元件中有所不同，说明在三相交流电路中电流的分布是不均匀的。

其次，功率值也存在差异，这是由于每个元件的特性不同，对电流和电压的作用方式也不同。

此外，通过实验我们还了解到了三相交流电路中电流和电压之间的相位关系。

在三相交流电路中，电流和电压之间的相位差为120度，这是因为三相电源的三个相位之间相差120度。

这一特点使得三相交流电路在能量传输和功率利用上具有很大的优势。

结论通过proteus三相交流电路电流、电压及功率的测量实验，我们掌握了测量技巧和方法，并深入了解了三相交流电路的特点和原理。

实验七三相交流电路的测量数据一、实验目的1. 掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2. 充分理解三相四线供电系统中中线的作用。

二、原理说明1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)。

当三相对称负载作Y 形联接时，线电压U L是相电压U p的倍。

线电流I L等于相电流I p，即U L＝U p，I L＝I p在这种情况下，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I L＝I p， U L＝U p。

2. 不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0接法。

3. 当不对称负载作△接时，I L≠ Ip，但只要电源的线电压U L对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备序号名称型号与规格数量备注1交流电压表0～500V1无2交流电流表0～5A1无3万用表无1自备4三相自耦调压器无1无5三相灯组负载220V，15W白炽灯9DGJ-046电门插座33DGJ-04四、实验内容1. 三相负载星形联接（三相四线制供电）按图 7-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

将所测得的数据记入表7-1 中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

O U TION图1表1测量数据负载情况灯泡数线(相)电流(A)线电压(V)相电压(V)中线电流(A)中点电压UN0(V) A相B相C相A B C AB B C C A A0B0CY接B相断开130.0750.0752222222185205330112三相交流电路电压、电流的测量实验是电工基础课程的一个基本实验,由于课时及学生接受能力的限制,通常在实验安排时,我们只安排学生做三相对称负载的电压与电流测量,实验结果与理论分析结果完全相同。

在本次我校开展的“学理论、修内功”提高教师业务能力的活动中,我们对三相交流不对称电路电压、电流进行了测量,发现三相负载不对称电路的测量部分结果与理论计算值严重不符。

一、实验目的掌握三相负载作星形、三角形联接的方法,验证线电压与相电压、线电流与相电流之间的关系。

充分理解三相四线制供电系统中中性线的作用。

二、实验原理说明:三相负载可接成星形(Y形)或三角形(△形)。

三相负载为对称时存在以下关系:三相负载为不对称星形接法时,必须采用三相四线制接法,即Y0接法。

中性线必须牢固联接,以保证三相不对称负载的每相电压维持对称。

若中性线断开,会导致三相负载电压的不对称,致使轻负载相相电压过高,使负载受损;重负载相的相电压过低,负载不能正常工作。

故对于三相照明负载一律采用三相四线制(Y0接法)。

三相负载不对称三角形接法时,线电流I L≠√3相电流I P,但只要电源的线电压对称,加在三相负载上的电压保持对称,对各相负载工作无影响。

三、实验设备浙江天煌科技实业有限公司的DGJ-1型高性能电工综合实验装置,万用表自备,三相灯组负载为9只220V、15W白炽灯。

四、实验内容分别对三相负载(对称、不对称)星形联接(Y、Y0)和三角形(△、△0)联接检测,发现按图1接线后,按Y接B相断开项测得值与理论值相差太多,记录于表1。
