钢便桥贝雷架安装技术交底

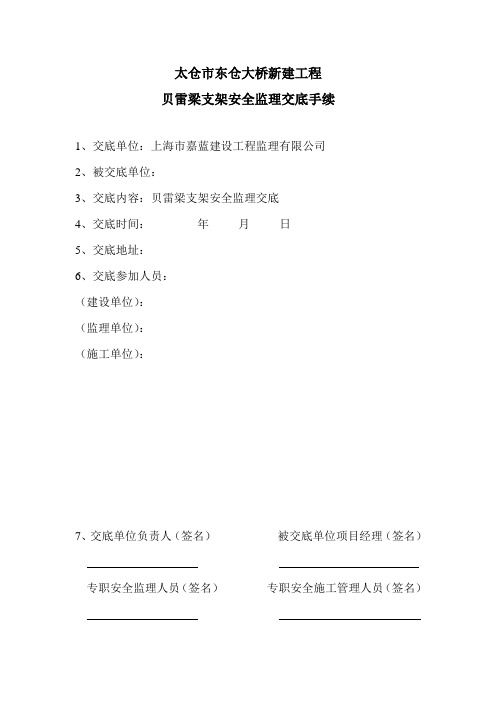

太仓市东仓大桥新建工程贝雷梁支架安全监理交底手续1、交底单位：上海市嘉蓝建设工程监理有限公司2、被交底单位：3、交底内容：贝雷梁支架安全监理交底4、交底时间：年月日5、交底地址：6、交底参加人员：（建设单位）：（监理单位）：（施工单位）：7、交底单位负责人（签名）被交底单位项目经理（签名）专职安全监理人员（签名）专职安全施工管理人员（签名）贝雷梁支架安全监理交底书各种型号的钢管、槽钢及贝雷架在使用前必须经过质资单位的验收，确保所用之材全部合格；支墩内径、管壁厚要采用钢尺及游标卡尺进行量测；对于钢管局部锈蚀，验收时要求将锈蚀去处干净；对于局部锈蚀孔洞，采用同强度的铁块进行焊贴修补，避免应力集中；为确保端部受力均匀，钢管墩的上下端部采用3mm以上的钢板密贴焊接。

每片贝雷梁用两根钢丝绳吊装，起吊点距离组装好的贝雷架端头 4.5 米。

塔吊起吊点距离塔身不得超过 38 米。

第一片按操作面上弹出的线就位后，立即用钢管斜撑加固，扣件扣紧，以免整片贝雷架倾倒。

为便于操作，同时作为水上防护用，在贝雷架上满铺不小于 50mm 厚木跳板。

在贝雷架外边搭设安全防护网。

在贝雷架外边悬挑的槽钢上面铺设每片贝雷架之间必须用配套连接件加固，保证贝雷架不位移，中间加以斜撑，防止倾覆。

支墩安装及加固：为确保支墩竖直，采用吊垂线进行控制；为确保支架整体稳定性，支墩顶面必须水平，中跨将两排支墩在纵横向均采用槽钢作剪刀状连接；为确保纵向稳定，在边支墩与墩柱之间采用抱箍进行连接。

贝雷片验收：对于扭曲变形严重的不予使用，插销连接不牢靠的予以调整加固或更换，贝雷片锈蚀应去除，严重锈蚀的不予使用，对于个别节点存有开裂、脱落的进行焊接加强。

端头剪刀框设置：为确保贝雷梁横向抗扭效果，在每组贝雷片对应端头之间采用贝雷框进行横向联系，贝雷框采用3*3角钢焊接而成。

贝雷梁之间横向连接：为确保整体水平稳定，采用纵向按规定数量设置槽钢进行横向连接。

一、交底对象本项目全体参与贝雷支架施工的施工人员、技术人员、安全员等。

二、交底时间[具体日期]三、交底内容1. 贝雷支架概述贝雷支架是一种常用的临时支撑结构，广泛应用于桥梁、隧道、高层建筑等施工中。

它由贝雷片、钢管、横梁、支撑等组成，具有良好的承载能力和稳定性。

2. 贝雷支架施工前的准备工作（1）施工前应对施工现场进行勘察，了解地质条件、周围环境等因素，确保支架基础坚实可靠。

（2）对参与施工人员进行安全教育培训，提高安全意识，掌握贝雷支架施工的安全操作规程。

（3）对施工人员进行技术交底，明确施工要求、质量标准、安全注意事项等。

3. 贝雷支架搭设安全要求（1）支架基础处理：确保支架基础坚实，承载力满足施工要求。

地基处理采用混凝土桩基础时，桩基础承载力应不小于250kPa。

（2）支架搭设顺序：先搭设钢管立柱，再安装横梁、贝雷梁等。

（3）钢管立柱安装：采用直径1020mm螺旋钢管，底端焊接10mm厚的130cm×130cm钢板，四角采用膨胀螺栓固定。

相邻钢管立柱间用10槽钢连接，增强稳定性。

（4）横梁安装：采用两根并排I40a工字钢，防止横梁顺桥向窜动。

在钢管桩上开凹槽，槽口深不小于200mm，防止横梁横向窜动。

（5）贝雷梁安装：单片贝雷片一般长3m，高1.5m，贝雷片之间用销子连接，贝雷梁间采用花窗连接，加强自身抗扭能力。

4. 贝雷支架施工中的安全注意事项（1）施工过程中，严禁擅自改动支架结构，确保支架稳定。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）施工人员不得在支架上行走、跳跃、倚靠等，防止发生意外。

（4）施工过程中，应密切关注支架的变形、位移等情况，发现异常立即停止施工，报告相关人员处理。

（5）施工结束后，及时清理施工现场，确保施工安全。

5. 应急预案（1）发生支架倾斜、坍塌等事故时，立即停止施工，组织人员撤离。

（2）报告相关部门，启动应急预案，进行事故调查和处理。

（3）对事故原因进行分析，制定整改措施，防止类似事故再次发生。

一、交底目的为确保贝雷架拼装过程中的安全，防止事故发生，特对参与贝雷架拼装作业的人员进行安全技术交底。

二、交底对象参与贝雷架拼装的所有人员，包括操作人员、监督人员、管理人员等。

三、交底内容1. 安全意识教育- 强调安全生产的重要性，提高作业人员的安全意识。

- 学习国家相关安全生产法律法规，了解安全生产的基本要求。

2. 贝雷架拼装基本知识- 了解贝雷架的结构、性能和适用范围。

- 熟悉贝雷架的型号、规格、重量和承载能力。

3. 操作规程- 操作人员必须经过专业培训，取得相应操作资格证书。

- 拼装前，仔细检查贝雷架及配件是否完好无损。

- 拼装过程中，严格按照操作规程进行，不得擅自更改。

4. 安全措施- 拼装区域设置警戒线，禁止无关人员进入。

- 操作人员必须佩戴安全帽、安全带等防护用品。

- 使用工具时，确保工具完好无损，防止滑落伤人。

- 拼装过程中，保持地面整洁，防止滑倒。

5. 紧急处理- 发生意外情况时，立即停止操作，并采取紧急措施。

- 人员受伤时，立即进行现场急救，并及时拨打急救电话。

- 事故发生后，立即报告上级领导，并配合相关部门进行调查处理。

6. 注意事项- 拼装过程中，不得站在贝雷架上，防止坠落。

- 高空作业时，必须使用安全带，并设置安全防护措施。

- 拼装完成后，对整个结构进行检查，确保稳固可靠。

四、交底要求1. 参与人员必须认真听取安全技术交底，并做好记录。

2. 作业过程中，严格执行安全技术措施，确保安全。

3. 定期对作业人员进行安全培训，提高安全意识。

五、总结贝雷架拼装作业是一项高风险作业，安全责任重于泰山。

希望大家高度重视，严格遵守安全操作规程，共同营造一个安全、有序的工作环境。

六、附件1. 贝雷架拼装操作规程2. 贝雷架拼装安全防护措施3. 贝雷架拼装事故案例分析七、交底时间（填写具体时间）八、交底人（填写具体姓名）九、接受交底人（填写具体姓名）十、备注1. 本安全技术交底适用于所有贝雷架拼装作业。

一、前言为确保贝雷架组装过程中的安全，避免事故发生，现将贝雷架组装过程中的安全技术要求交底如下，请全体施工人员认真学习和遵守。

二、施工前准备1. 施工人员应熟悉贝雷架的构造、性能和安装要求，掌握组装过程中的安全操作规程。

2. 施工现场应具备以下条件：（1）施工现场平整、开阔，无障碍物；（2）施工现场有良好的排水设施；（3）施工场地周围有足够的警示标志，确保施工安全。

三、组装过程安全技术要求1. 组装前，应对贝雷架进行验收，确保其质量符合要求。

2. 组装过程中，施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。

3. 组装时，操作人员应站在稳固的平台上，不得在移动中的贝雷架上作业。

4. 组装过程中，不得随意拆除或改动贝雷架的构件，确保其结构完整。

5. 组装时，应按照以下步骤进行：（1）先将贝雷架桁架组装在基础架上；（2）将上下弦杆、斜杆、竖杆等构件依次组装在桁架上；（3）检查各构件的连接是否牢固，如有松动，应及时紧固；（4）组装完成后，对整个贝雷架进行检查，确保其结构稳定。

6. 组装过程中，严禁操作人员跨越贝雷架进行作业，以免发生坠落事故。

7. 组装过程中，如需使用工具，应确保工具牢固可靠，使用时不得用力过猛。

8. 组装过程中，如遇恶劣天气，应暂停施工，确保施工人员安全。

四、拆除过程安全技术要求1. 拆除前，应对贝雷架进行验收，确保其质量符合要求。

2. 拆除过程中，施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。

3. 拆除时，应按照以下步骤进行：（1）先将贝雷架桁架与基础架分离；（2）逐步拆除上下弦杆、斜杆、竖杆等构件；（3）检查各构件的连接是否牢固，如有松动，应及时紧固；（4）拆除完成后，对整个贝雷架进行检查，确保其结构稳定。

4. 拆除过程中，严禁操作人员跨越贝雷架进行作业，以免发生坠落事故。

5. 拆除过程中，如需使用工具，应确保工具牢固可靠，使用时不得用力过猛。

五、总结贝雷架组装、拆除过程中的安全工作至关重要，请全体施工人员严格遵守安全技术要求，确保施工安全。

贝雷架技术交底贝雷架，这玩意儿在建筑工程里可是个“明星角色”。

咱今儿就好好唠唠贝雷架的那些事儿。

我记得有一次去一个建筑工地，那时候正好在搭建贝雷架。

当时阳光特别大，工人们的汗水不停地往下淌。

我就在旁边看着，想瞧瞧这贝雷架到底是怎么弄起来的。

先来说说贝雷架是啥。

贝雷架其实就是一种装配式的公路钢桥桁架，由上弦杆、下弦杆、竖杆及斜杆焊接而成。

它的特点就是拼装快速、通用性强，而且还能重复使用，这可给工程建设省了不少事儿。

在搭建贝雷架之前，那准备工作可得做足了。

首先要对场地进行平整和硬化，不然这贝雷架搭起来歪歪扭扭的可不行。

然后呢，要把需要的贝雷片、销子、横梁、纵梁等等材料都准备齐全，可别到时候缺这少那的，耽误了工程进度。

搭建的时候，要按照设计方案来，先把贝雷片组装成桁架。

这组装可讲究了，销子得插紧，别松松垮垮的。

组装好桁架之后，就可以开始安装横梁和纵梁了。

横梁和纵梁的安装位置要精确，误差不能太大，不然会影响整个结构的稳定性。

我在工地看到有个小师傅，可能是经验不足，安装销子时没插紧，被老师傅狠狠地批评了一顿。

老师傅说：“这可不是闹着玩的，贝雷架要是出了问题，那后果不堪设想！”这让我深深感受到，每一个细节都关乎着整个工程的安全和质量。

安装好之后，可别以为就完事了。

还得进行检查和验收，看看各个连接部位是不是牢固，有没有变形的地方。

如果发现问题，得及时进行整改。

在使用贝雷架的过程中，也要注意荷载不能超过设计值。

别一股脑地往上堆东西，不然这贝雷架可承受不住。

还要定期对贝雷架进行检查和维护，发现有松动的地方要及时紧固，有损坏的部件要及时更换。

等到工程结束，拆除贝雷架的时候也要小心。

要按照顺序逐步拆除，不能乱拆一通。

拆除下来的部件要妥善存放，以备下次使用。

总之，贝雷架这东西虽然好用，但从搭建到使用再到拆除，每一个环节都不能马虎。

只有认真对待每一个细节，才能保证工程的顺利进行和安全可靠。

希望这次的交底能让大家对贝雷架有更清楚的了解，在实际工作中能够把贝雷架用得妥妥的！。

一、工程概况1. 工程名称：_______工程2. 施工单位：_______3. 施工部位：_______4. 施工时间：_______二、贝雷梁安装概述贝雷梁是一种常用的临时支架结构，用于支撑模板、混凝土等荷载。

在安装过程中，为确保施工安全，必须严格遵守以下安全技术要求。

三、安全技术交底1. 安全生产责任制（1）施工单位应建立健全安全生产责任制，明确各级人员的安全职责，确保施工安全。

（2）施工人员应具备相应的安全知识，掌握贝雷梁安装的基本操作技能。

2. 施工前准备（1）检查贝雷梁、连接件、支撑等材料的质量，确保其符合设计要求。

（2）对施工人员进行安全教育和技术培训，使其了解贝雷梁安装的施工工艺和安全要求。

（3）现场设置警示标志，提醒施工人员注意安全。

3. 施工过程安全（1）施工人员应佩戴安全帽、安全带等个人防护用品。

（2）在安装贝雷梁时，必须按照设计要求进行，确保支架的稳定性。

（3）在吊装贝雷梁时，应使用合适的吊具，确保吊装过程安全。

（4）在拆除贝雷梁时，应先检查支架的稳定性，确保拆除过程安全。

4. 施工现场管理（1）施工现场应设置安全通道，确保施工人员通行安全。

（2）施工现场应设置消防设施，定期检查消防器材，确保消防设施完好。

（3）施工现场应加强安全管理，严格执行各项安全规章制度。

5. 应急预案（1）制定应急预案，明确事故发生时的应急措施。

（2）施工人员应熟悉应急预案，掌握应急操作技能。

四、注意事项1. 贝雷梁安装过程中，应严格按照设计要求进行，确保支架的稳定性。

2. 施工人员应遵守操作规程，不得违规操作。

3. 施工现场应加强安全管理，确保施工安全。

4. 施工过程中，如发现安全隐患，应立即停止施工，并采取相应措施予以整改。

五、验收标准1. 贝雷梁安装完成后，应进行检查验收，确保其符合设计要求。

2. 验收合格后，方可进行后续施工。

六、安全承诺施工单位承诺，在贝雷梁安装过程中，严格遵守安全技术要求，确保施工安全。

一、交底对象全体参与钢架贝雷桥施工的施工人员、监理人员及管理人员。

二、交底时间[具体日期]三、交底内容1. 施工前的准备工作- 施工人员需对钢架贝雷桥的设计图纸进行熟悉，了解桥梁的结构、尺寸、荷载要求等。

- 施工现场应进行安全检查，确保施工环境安全，如地面平整、排水良好、照明充足等。

- 所有施工人员必须经过安全教育培训，掌握基本的施工技能和安全操作规程。

2. 材料与设备准备- 检查所有钢架贝雷桥的构配件是否符合设计要求，如桁架、支撑架、角撑、础板、连接销轴和加强弦杆等。

- 确保所有施工设备（如吊车、卷扬机等）处于良好状态，并定期进行维护保养。

3. 施工过程安全措施- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 高处作业时，必须使用安全绳索，并确保安全防护措施到位。

- 施工现场应设置警戒线，禁止非施工人员进入施工区域。

- 雨雪天气施工时，要加强防滑措施，防止人员滑倒。

- 施工过程中，严禁酒后作业，确保施工人员精神状态良好。

4. 吊装作业安全- 吊装前，必须进行吊装方案的制定，明确吊装过程中的安全措施。

- 吊装时，必须使用专用的吊装设备，并确保吊装设备的稳定性。

- 吊装过程中，严禁人员站在吊装物品下方，确保吊装安全。

- 吊装结束后，及时清理施工现场，防止人员误入。

5. 施工中的注意事项- 施工过程中，应密切关注桥梁的变形情况，如发现异常，立即停止施工，并报告相关人员进行处理。

- 施工过程中，严禁擅自更改设计图纸，如需修改，必须经设计单位批准。

- 施工过程中，应定期对施工人员进行安全教育和培训，提高安全意识。

四、安全责任1. 施工单位应确保施工现场安全，对施工人员进行安全教育和培训。

2. 施工人员必须严格遵守安全操作规程，确保自身和他人的安全。

3. 监理单位应加强对施工现场的监督检查，及时发现和处理安全隐患。

五、应急措施1. 施工现场应配备必要的安全防护设施，如急救箱、消防器材等。

2. 施工单位应制定应急预案，确保在发生安全事故时能够迅速应对。
