现浇梁双层贝雷架支架现浇施工技术交底20150423

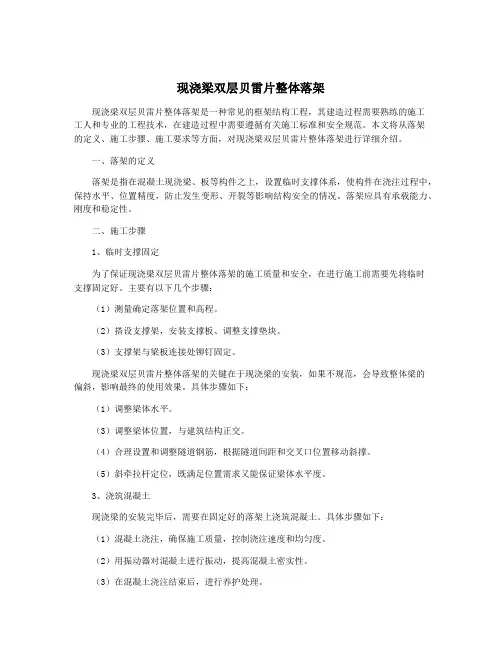

现浇梁双层贝雷片整体落架现浇梁双层贝雷片整体落架是一种常见的框架结构工程，其建造过程需要熟练的施工工人和专业的工程技术，在建造过程中需要遵循有关施工标准和安全规范。

本文将从落架的定义、施工步骤、施工要求等方面，对现浇梁双层贝雷片整体落架进行详细介绍。

一、落架的定义落架是指在混凝土现浇梁、板等构件之上，设置临时支撑体系，使构件在浇注过程中，保持水平、位置精度，防止发生变形、开裂等影响结构安全的情况。

落架应具有承载能力、刚度和稳定性。

二、施工步骤1、临时支撑固定为了保证现浇梁双层贝雷片整体落架的施工质量和安全，在进行施工前需要先将临时支撑固定好。

主要有以下几个步骤：（1）测量确定落架位置和高程。

（2）搭设支撑架，安装支撑板、调整支撑垫块。

（3）支撑架与梁板连接处铆钉固定。

现浇梁双层贝雷片整体落架的关键在于现浇梁的安装，如果不规范，会导致整体梁的偏斜，影响最终的使用效果。

具体步骤如下：（1）调整梁体水平。

（3）调整梁体位置，与建筑结构正交。

（4）合理设置和调整隧道钢筋，根据隧道间距和交叉口位置移动斜撑。

（5）斜牵拉杆定位，既满足位置需求又能保证梁体水平度。

3、浇筑混凝土现浇梁的安装完毕后，需要在固定好的落架上浇筑混凝土。

具体步骤如下：（1）混凝土浇注，确保施工质量，控制浇注速度和均匀度。

（2）用振动器对混凝土进行振动，提高混凝土密实性。

（3）在混凝土浇注结束后，进行养护处理。

三、施工要求1、整体梁受力均匀，应按设计要求设置落架。

2、落架选择应满足设计要求，搭设结构合理、加固良好。

3、临时支撑应牢固、刚度和稳定性好，能承受浇筑混凝土的重量及振动力。

4、应按规定顺序建造，从下至上、从墙到里、从远到近逐层施工。

5、施工现场需要严格按照有关的安全规范进行，保证工人的生命和财产安全。

四、总结总之，现浇梁双层贝雷片整体落架施工是框架工程中的重要环节之一，在施工前需要认真制定详细的施工方案，并对施工人员进行专业化的培训和安全教育，确保施工质量和工人安全。

现浇梁双层贝雷片整体落架1. 引言1.1 现浇梁双层贝雷片整体落架的重要性现浇梁双层贝雷片整体落架是建筑施工中非常重要的工序之一。

它能够直接影响到整个建筑结构的稳定性和安全性，因此在施工过程中必须要认真对待。

现浇梁双层贝雷片整体落架的重要性主要体现在以下几个方面：现浇梁双层贝雷片是建筑结构的重要组成部分。

在建筑工程中，梁是起到承载载荷和传递荷载的作用，贝雷片则是用来支撑梁和保证其稳定性。

整体落架是将梁和贝雷片同时施工并保持一定的均衡，这样可以有效地提高整个建筑结构的承载能力和稳定性。

现浇梁双层贝雷片整体落架工序复杂，需要严格按照设计要求进行施工。

只有在施工过程中做好准备工作、控制浇筑过程、正确设置双层贝雷片并注意安全措施，才能保证整体落架的质量和稳定性。

现浇梁双层贝雷片整体落架工序是建筑工程中非常关键的一环，对提高建筑结构的稳定性和安全性起着至关重要的作用。

只有重视这一工序的重要性，严格按照要求进行施工，才能确保建筑物的安全可靠。

2. 正文2.1 施工前的准备工作施工前的准备工作是现浇梁双层贝雷片整体落架工程中非常重要的一步，其完成是否彻底和精细将直接影响后续的施工质量和进度。

在进行施工前的准备工作时，首先要对现场进行仔细的勘察和测量，确保施工的准确性和稳定性。

其次是根据设计要求准备好所需的材料和设备，包括混凝土、钢筋、模板、脚手架等。

同时还需安排好施工人员和管理人员，确保施工队伍的稳定和有序。

在准备工作中还要认真审核相关文件资料，包括设计图纸、施工方案、安全措施等，确保施工符合相关法规和要求。

同时要进行施工场地的清理和整理，确保施工现场的安全和整洁。

另外还需准备好相关的水电设施和通风设备，确保施工过程中的工作环境舒适和安全。

在进行施工前的准备工作时，要做好周密的计划和安排，合理分配各项任务，确保施工进度和质量。

只有将施工前的准备工作做好，才能有效地保障整个施工过程的顺利进行，确保工程的顺利完成。

贝雷架支架现浇施工方法及工艺1.1.施工方法现浇简支箱梁、连续钢构梁施工根据现场实际，采用贝雷架支架进行施工。

支架采用钢管桩进行支撑，支架结构经过计算确定；对基础处理，根据支架结构形式和桥位处的地质、地形、承载力等情况，分别采取强夯上设混凝土临时墩、利用正桥基础等措施，保证地基承载力与变形满足需要；湿陷土、黄土陷穴均开挖回填夯实处理。

立柱应垂直立于承台及临时墩上，钢管桩与承台间设置钢板，桩顶设置工字钢横梁，为方便脱模，钢管桩与工字钢之间设置砂筒。

贝雷架采用地面拼装，吊装安装，根据计算间距安装后进行贝雷架加固。

进行梁体模板安装，在模板上堆砂袋等对支架进行预压；根据预压结果对模板进行精调；完成上述工作后，顺序进行绑扎钢筋和安装预埋件、灌注砼、养生、拆除模板和支架等，最终完成一联梁的施工。

现浇砼一次灌完。

砼集中拌和并运至工地后，由泵车泵送入模，用插入式振动棒振捣。

砼的拌和和输送能力，以满足在最早灌注的砼初凝前灌注完连续刚构的全部砼为控制标准。

现浇连续梁施工中，除钢筋集中加工外，其余工作均在现场进行。

1.2.施工工艺⑴施工工艺框图贝雷架法现浇施工工艺流程图见图2.5.2-22。

⑵钢管支撑桩钢管桩按间距12m设置，靠近墩台处借用桥梁承台作为支撑基础，其余部位设置临时支墩基础，地基处理后用荷载板法检测地基承载力。

满足要求后浇筑砼条形基础。

钢管桩采用630mm螺纹钢管，安装钢管时，按钢板顶标高和梁底标高，扣除模板厚度、方木高度、贝雷架高度、工字钢高度及砂箱高度，最后计算出钢管长度。

按计算好的长度，将钢管下好料，并将切口打磨平整。

然后借助吊车将钢管按设计位置就位。

钢管桩支撑实景图见图2.5.2-43。

在墩台上没预留临时锚固件的情况下，在靠墩台身侧的钢管柱可用浇注墩台砼时留下的对拉杆孔对拉钢管，并在墩台钢管之间用槽钢对顶。

为增加钢管柱横向整体性，在钢管柱之间设置横向连接杆和槽钢剪刀撑。

⑶砂筒、横梁安装采用砂筒作为脱模的手段，砂筒设置于钢管立柱顶部和工字钢横梁之间，底部与钢管焊死。

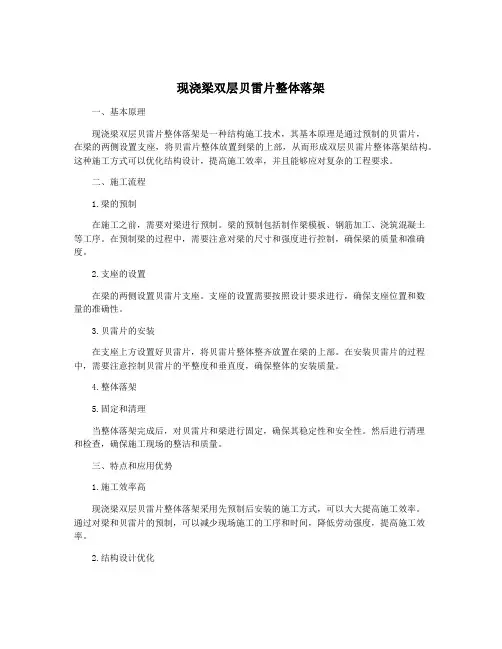

现浇梁双层贝雷片整体落架一、基本原理现浇梁双层贝雷片整体落架是一种结构施工技术，其基本原理是通过预制的贝雷片，在梁的两侧设置支座，将贝雷片整体放置到梁的上部，从而形成双层贝雷片整体落架结构。

这种施工方式可以优化结构设计，提高施工效率，并且能够应对复杂的工程要求。

二、施工流程1.梁的预制在施工之前，需要对梁进行预制。

梁的预制包括制作梁模板、钢筋加工、浇筑混凝土等工序。

在预制梁的过程中，需要注意对梁的尺寸和强度进行控制，确保梁的质量和准确度。

2.支座的设置在梁的两侧设置贝雷片支座。

支座的设置需要按照设计要求进行，确保支座位置和数量的准确性。

3.贝雷片的安装在支座上方设置好贝雷片，将贝雷片整体整齐放置在梁的上部。

在安装贝雷片的过程中，需要注意控制贝雷片的平整度和垂直度，确保整体的安装质量。

4.整体落架5.固定和清理当整体落架完成后，对贝雷片和梁进行固定，确保其稳定性和安全性。

然后进行清理和检查，确保施工现场的整洁和质量。

三、特点和应用优势1.施工效率高现浇梁双层贝雷片整体落架采用先预制后安装的施工方式，可以大大提高施工效率。

通过对梁和贝雷片的预制，可以减少现场施工的工序和时间，降低劳动强度，提高施工效率。

2.结构设计优化现浇梁双层贝雷片整体落架可以优化结构设计，降低结构自重和成本。

通过设置贝雷片支座和整体落架，可以减少梁的截面面积和高度，从而降低结构的自重和材料消耗，提高结构的经济性和安全性。

3.适应性强现浇梁双层贝雷片整体落架适用于各种建筑和结构类型。

无论是大跨度结构还是小跨度结构，都可以采用这种施工方式。

也可以适应不同的施工环境和施工要求，具有较强的适应性和通用性。

4.质量可控通过对梁和贝雷片的预制，可以实现质量可控。

预制工厂具有较好的工艺和设备，可以对梁和贝雷片的尺寸和质量进行严格控制，从而保证整体落架施工的质量。

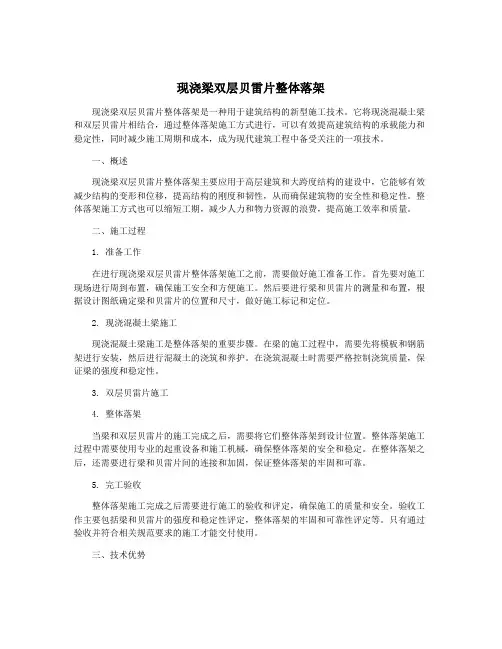

现浇梁双层贝雷片整体落架现浇梁双层贝雷片整体落架是一种用于建筑结构的新型施工技术。

它将现浇混凝土梁和双层贝雷片相结合，通过整体落架施工方式进行，可以有效提高建筑结构的承载能力和稳定性，同时减少施工周期和成本，成为现代建筑工程中备受关注的一项技术。

一、概述现浇梁双层贝雷片整体落架主要应用于高层建筑和大跨度结构的建设中，它能够有效减少结构的变形和位移，提高结构的刚度和韧性，从而确保建筑物的安全性和稳定性。

整体落架施工方式也可以缩短工期，减少人力和物力资源的浪费，提高施工效率和质量。

二、施工过程1. 准备工作在进行现浇梁双层贝雷片整体落架施工之前，需要做好施工准备工作。

首先要对施工现场进行周到布置，确保施工安全和方便施工。

然后要进行梁和贝雷片的测量和布置，根据设计图纸确定梁和贝雷片的位置和尺寸，做好施工标记和定位。

2. 现浇混凝土梁施工现浇混凝土梁施工是整体落架的重要步骤。

在梁的施工过程中，需要先将模板和钢筋架进行安装，然后进行混凝土的浇筑和养护。

在浇筑混凝土时需要严格控制浇筑质量，保证梁的强度和稳定性。

3. 双层贝雷片施工4. 整体落架当梁和双层贝雷片的施工完成之后，需要将它们整体落架到设计位置。

整体落架施工过程中需要使用专业的起重设备和施工机械，确保整体落架的安全和稳定。

在整体落架之后，还需要进行梁和贝雷片间的连接和加固，保证整体落架的牢固和可靠。

5. 完工验收整体落架施工完成之后需要进行施工的验收和评定，确保施工的质量和安全。

验收工作主要包括梁和贝雷片的强度和稳定性评定，整体落架的牢固和可靠性评定等。

只有通过验收并符合相关规范要求的施工才能交付使用。

三、技术优势2. 缩短施工周期。

整体落架施工方式可以有效地缩短施工周期，减少时间和人力资源的浪费，提高施工效率和质量。

3. 降低成本。

整体落架施工方式可以减少施工现场的堆放材料和临时设施的使用，从而降低施工成本，提高工程的经济效益。

4. 环保节能。

整体落架施工方式可以减少浪费和污染，降低建筑垃圾的产生，符合可持续发展的理念。

现浇梁贝雷梁支架施工方案梁的支架结构在现浇梁工程中占据着极为重要的地位，保证支架的施工质量不仅可以确保梁的准确施工，同时也能够保障梁的整体强度和稳定性。

本文将对贝雷梁支架的施工方案进行详细说明，以期达到高效施工、准确完成梁的支撑工作。

1. 施工前准备在进行贝雷梁支架的施工之前，一定要进行充分的前期准备工作。

首先需要对施工现场进行清理整理，确保施工区域的平整。

同时，要根据设计图纸的要求，准确确定支架的位置和高程，并进行标定。

2. 支架材料准备支架的质量直接影响梁的施工进度和质量，因此在选择支架材料时一定要注意质量问题。

通常情况下，支架的主要材料为钢材，要选择质量可靠的钢材，并保证各部件齐全，以免影响后续施工工作。

3. 支架安装支架安装是整个施工过程中最为关键的环节。

在进行支架安装时，一定要根据设计要求，严格按照位置、间距等要求进行安装。

同时在安装过程中要注意支架的稳定性，避免出现晃动或倾斜的情况。

4. 支架调整支架安装完成后，需要进行支架的调整工作，确保支架的位置和高程与设计要求一致。

在进行调整时，可以利用调整螺栓或千斤顶等工具，逐步将支架调整到位，保证支架的水平和垂直。

5. 支架验收最后一步是对支架进行验收工作，确认支架的安装质量和稳定性是否符合要求。

如果发现支架存在质量问题，要及时进行调整和修复，以确保支架的安全可靠。

通过以上步骤的施工，可以保证贝雷梁支架的施工质量和准确性，有助于保证整个梁的施工效率和质量。

在实际工程中，施工人员需要严格按照要求进行操作，做到精益求精，确保工程顺利完成。

钢管柱双层加强型贝雷梁支架现浇箱梁施工技术发表时间：2018-07-18T14:54:34.397Z 来源：《建筑学研究前沿》2018年第6期作者：黄志军[导读] 根据新建大同至西安客运专线铁路皇后园跨原太高速公路特大桥双层加强型贝雷梁支架施工经验。

中铁六局集团路桥建设有限公司摘要：根据新建大同至西安客运专线铁路皇后园跨原太高速公路特大桥双层加强型贝雷梁支架施工经验,通过计算荷载及受力，分析施工流程，介绍了加强型贝雷梁支架现浇箱梁施工技术,以供参考。

关键词：箱梁；双层加强型贝雷梁支架；钢管立柱1工程概述新建大同至西安客运专线铁路皇后园跨原太高速公路特大桥起止里程DIIK253+857.77～DK259+964.24，桥梁全长6106.47m，孔跨为（21-24m）+ （157-32m）简支梁及2-（60+100+60）m连续梁。

其中153#-162#、164#-165#共10孔，墩身高度在10至15m，地势不平坦且跨路和障碍物，因此本段32.7m简支箱梁采用钢管立柱+贝雷梁的现浇支架法施工。

现浇简支梁梁长32.6m，计算跨度31.5m，梁宽12.0m，截面类型为单箱单室等高度简支箱梁，箱梁底宽5.5m，梁部中心高3.05m。

顶板厚度300～610mm，底板厚度280～700mm，均按折线变化。

腹板厚450～1050mm，为斜腹板，腹板外侧上部圆弧半径750mm，下部圆弧半径300mm。

支座中心纵向距梁端砼面550mm，同一端两支座横向中心距为4.5m，32m现浇简支梁采用5000KN支座。

梁体混凝土强度等级为C50，箱梁砼设计标号C50，设计混凝土方量约：324.56m3。

简支箱梁断面图如下图1：2施工方案选定皇后园特大桥现浇梁，采用钢管柱贝雷梁支架现浇进行施工。

152#-160#、161#-162#、164#-165#为双层贝雷梁，按照承台结构尺寸，确定采用三种跨度结构形式，分别为29.5m、29m和28.5m。

现浇梁双层贝雷片整体落架一、概述现浇梁双层贝雷片整体落架是指在现浇梁中使用双层贝雷片进行整体落架的工艺。

贝雷片是利用现浇梁板与现浇梁底板之间设置模板，浇筑后待混凝土凝固后拆除模板而得到的一种工法。

贝雷片整体落架工艺更好地满足了梁板整体浇筑的需要，能够有效提高梁板整体浇筑的质量和效率，减少了浇筑组织节点的数量和施工难度，使得梁板整体浇筑质量更加可靠。

二、工艺流程1. 基础工程：首先需保证梁底模板搭设平整牢固且符合设计要求，底模板上的保温、防水、防潮、垫层完好。

检查梁座与梁底模板保持间隙，确认模板与地面平直。

2. 配合钢筋：根据设计要求和图纸要求将贝雷片搭设整体落架时所需的配筋加工成形。

3. 设模：安装双层贝雷片的模板。

4. 架设支架：对模板支架进行牢固固定。

5. 防渗漏处置：将梁板整体浇筑贝雷片的作用面进行清洁和处置，确认没有积水和杂草，保持作用面干净整洁。

6. 装置：按照图纸要求、成本考虑等选择吊装机械，进行起吊与装置配合钢筋。

调整好吊装设备平稳起吊，特别是对于大型梁板，要采用千斤顶起吊。

贝雷片整体落架过程中要注意秩序、安全、牢固。

确认吊装位置和设置位置、高度、倾角等尺寸。

7. 浇筑混凝土：吊装和装置好配筋后，可以进行现场浇筑混凝土。

浇筑的混凝土应按照程序和差平连接处行浇筑，确保整体性和密实性。

8. 成型：梁底模板应将贝雷片三周密实结实固定。

9. 保养：根据混凝土标号和当天的温度情况进行合理的保养。

10. 植筋：在混凝土初凝后及时进行梁上通孔的植筋，安排布笼，植筋按图纸要求确定长度与表面质量，设定梁板上预留的设置筋筋模板。

11. 具体跟踪浇筑情况：根据浇筑情况，追踪梁浇筑混凝土的含水率和强度的波动情况。

12. 卸模：待混凝土强度允许后卸模。

13. 动浇缝处置：对整体浇筑梁板的动浇缝处置，可以根据现场差异情况进行，防止日温差大时的裂缝。

14. 完工验收：在整体浇筑工艺无误后，及时进行验收，认真对梁板进行质量检查，保证工程建设的质量和效果，并对整体工艺过程进行一定的总结和应用。

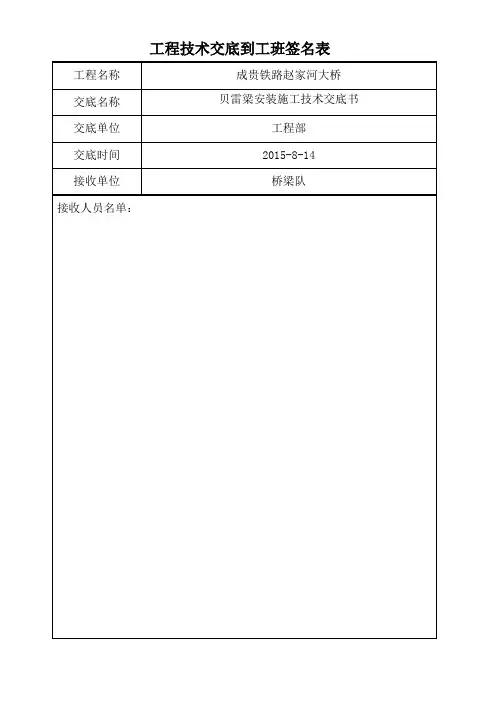

工程技术交底到工班签名表工程技术交底书主送单位工程部日期2015-8-14工程名称赵家河大桥贝雷梁施工根据图号赵家河大桥设计图关于下发赵家河大桥贝雷梁施工参数的技术交底书桥梁队：根据施工现场安排，赵家河桥近日组织施工，现就贝雷梁的施工参数及相关要求交底如下，请严格遵照执行。

一、工程概况：赵家河大桥总160.998米，共5跨支架现浇简支梁，每跨间2条条型基础共10条条形基础。

每条条形基础上进行贝雷梁支架法现浇梁施工。

贝雷梁由尺寸为3m*1.5m的贝雷片拼装而成，梁跨尺寸分别为28.24m、28.32m*3、19.62m，横向尺寸及间距详情见图二。

二、贝雷梁的安装1、钢管立柱顶部放置卸架砂箱，砂箱根据现场材料自行设计，承载力不小于120t 砂箱与钢管立柱须采取可靠措施进行连接。

在钢管柱、落架砂箱和工字钢（工字钢采用点焊连接，工字钢与砂箱顶部钢板也采用点焊连接，确保同时受力）安装完毕并经过检查验收合格后, 进行贝雷片的吊装。

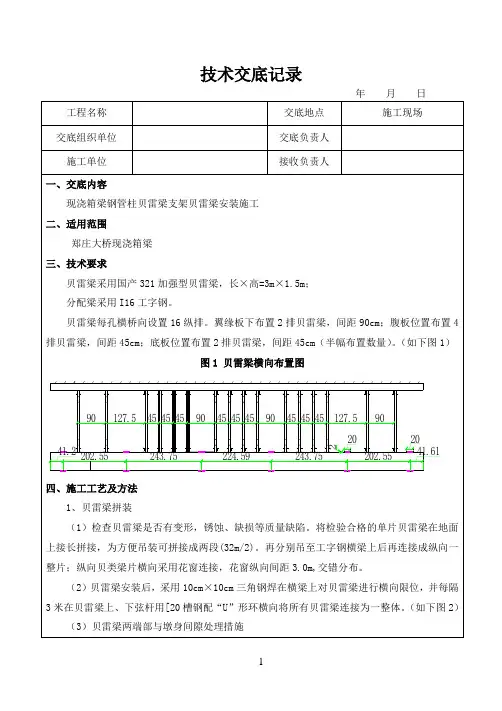

贝雷梁平面布置图如图一所示：图一贝雷梁平面布置图2、贝雷架安装先将贝雷架在地面上拼装分组连接好，在横桥向工字钢上每90cm用红油漆标出贝雷架位置。

贝雷梁横向共布置18榀，根据布置间距2榀一组，整体进行吊装，纵横向严格按图中尺寸位置进行放置。

每跨贝雷梁支架在两端墩身外侧（箱梁翼缘板下），顺桥向加长1.5m悬臂，以便布安装置箱梁端部侧模。

3、贝雷梁底采用双拼I40a作大横梁，长12m，其上设置楔形块以便放置贝雷梁。

由于在大横梁与钢管之间设置了卸架砂箱，大横梁与钢管立柱采用小尺寸型钢焊接连接，保证大横梁的稳定性。

贝雷梁与大横梁接触位置应采用U型螺栓（或型钢焊接连接）加固限位，保证支架整体稳定性。

4、贝雷梁非水平布置，于每跨标高较低的一端（下端），在贝雷梁和桥墩之间用方木等进行填充，限值贝雷梁纵向位移，保证纵向稳定性。

5、I10横向分配梁上，布置顺桥向方木，间距30cm，在方木上安装模板。

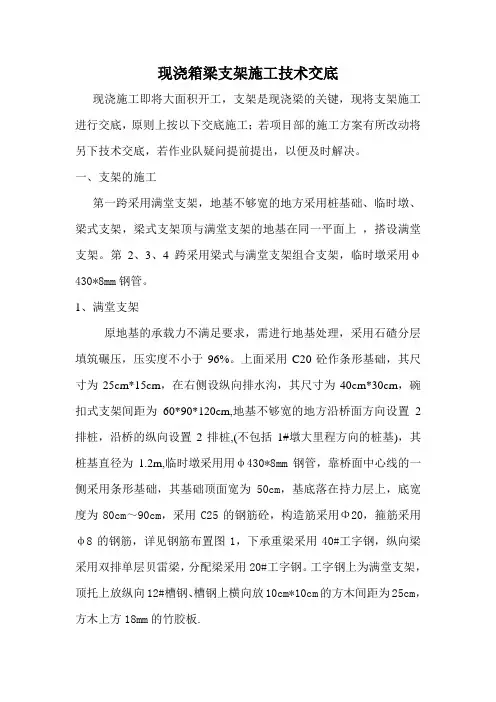

现浇箱梁支架施工技术交底现浇施工即将大面积开工，支架是现浇梁的关键，现将支架施工进行交底，原则上按以下交底施工；若项目部的施工方案有所改动将另下技术交底，若作业队疑问提前提出，以便及时解决。

一、支架的施工第一跨采用满堂支架，地基不够宽的地方采用桩基础、临时墩、梁式支架，梁式支架顶与满堂支架的地基在同一平面上，搭设满堂支架。

第2、3、4跨采用梁式与满堂支架组合支架，临时墩采用φ430*8mm钢管。

1、满堂支架原地基的承载力不满足要求，需进行地基处理，采用石碴分层填筑碾压，压实度不小于96%。

上面采用C20砼作条形基础，其尺寸为25cm*15cm，在右侧设纵向排水沟，其尺寸为40cm*30cm，碗扣式支架间距为60*90*120cm,地基不够宽的地方沿桥面方向设置2排桩，沿桥的纵向设置2排桩,(不包括1#墩大里程方向的桩基)，其桩基直径为1.2m,临时墩采用用φ430*8mm钢管，靠桥面中心线的一侧采用条形基础，其基础顶面宽为50cm，基底落在持力层上，底宽度为80cm～90cm，采用C25的钢筋砼，构造筋采用Φ20，箍筋采用φ8的钢筋，详见钢筋布置图1，下承重梁采用40#工字钢，纵向梁采用双排单层贝雷梁，分配梁采用20#工字钢。

工字钢上为满堂支架，顶托上放纵向12#槽钢、槽钢上横向放10cm*10cm的方木间距为25cm，方木上方18mm的竹胶板.2、贝雷支架第2、3、4跨采用贝雷支架，每跨三排临时墩第一排临时支墩中心距墩柱中心1.5米，第二排设置在跨中，第三排设置在距墩柱中心小里程方向1.5米。

第二跨第一排设置6根临时支墩，其间距为2.6米，第二排设置7根临时墩，其间距为2.17米，第三排设置6根临时墩其间距为2.4米；第三跨的第一排设置6根临时墩，其间距为2.4米；第二排设置6根临时墩其间距为2.2米，第三排设置5根临时墩，其间距为2.6米；第四跨的第一排设置5根临时墩，其间距为2.6米，第二排设置6根临时支墩，其间距为2.0米，第三排设置5根临时支墩，其间距为2.5米。
