第十二章 6KV厂用系统WDZ－5200系列综保装置检修规程1 设备简介WDZ-5200系列微机厂用电综合保护测控装置是集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。
采用逻辑组态技术，可编程输入输出技术，更完善的保护逻辑算法，功能、性能和技术指标处于国内领先水平。
WDZ-5200系列包含以下型号：•WDZ-5211线路保护测控装置•WDZ-5215短线路保护测控装置•WDZ-5226电抗器保护测控装置•WDZ-5231电动机差动保护装置•WDZ-5232电动机保护测控装置•WDZ-5233电动机保护测控装置•WDZ-5241变压器差动保护装置•WDZ-5242变压器保护测控装置•WDZ-5243变压器保护测控装置•WDZ-5271电压互感器保护测控装置•WDZ-5283线路测控装置•WDZ-5287多直流测控装置•WDZ-5288多电流测控装置2 设备规范2.1直流电源：220V±20% 或 110V±20%3V，100V交流电压：100/交流电流：5A或1A频率：50Hz2.2 功率消耗直流回路：正常≤15W跳闸≤20W交流电压回路：＜0.5VA/相（额定57.74V时）交流电流回路：＜0.5VA/相（额定5A时）2.3工作环境：环境温度：-10℃～+55℃保证正常工作相对湿度： 5～95%2.4 大气压力：86～106KPa2.5 精确工作范围电流：0.05In～20In电压：0.4V～120V频率：45Hz～55Hzdf/dt：0.03Hz/s～10Hz/s2.6热稳定性2倍额定电流可连续运行10倍额定电流可连续运行10秒40倍额定电流可连续运行1秒2.7定值误差电流及电压定值误差：＜±5％整定值频率定值误差：＜0.02Hz时间定值误差：无延时段：＜30ms±10ms定时限延时段：＜±1％整定时间+30ms反时限延时段：符合反时限曲线2.8 DCS测量接口输出电流满量程Ibm：5A/1A3*100*Ibm功率满量程Pbm：输出范围：4～20mA输出精度：0.5级2.9接点容量跳圈、合圈出口： 0.5～5A自适应（带操作板）跳、合闸出口（常开接点）：5A，DC 220V（吸合）信号出口（常开接点）：1A，DC 220V（吸合）开关量输入：空接点输入，导通电流＜10mA2.10 测量精度电压,电流: 0.5级频率: 0.02HzP,Q,COSΦ: 1级遥信分辨率：＜2ms电能计量精度：0.5级GPS对时精度：＜1ms2.11 通讯RS485：通讯速率 9.6～115.2 kbps可调，支持双网，通讯介质支持屏蔽双绞线以太网：10M工业以太网，RJ45插座，通讯介质为五类非屏蔽双绞线2.12 抗干扰性能能承受GB/T14598.14-1998(idt IEC255-22-2)标准规定的严酷等级Ⅲ的静电放电试验。
电动机保护测控装置厂家推荐电动机保护测控装置适用于35kV及以下电压等级的电动机保护测控，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。
其中河南金飞龙电子科技在业内是比较有名气的电动机保护测控装置厂家。
◆BJ100-05电动机保护测控装置功能及特点1．保护功能◆二段式定时限过流保护（限时速断、过电流）◆二段式定时限负序过流保护（BJ100-05电动机保护测控装置负序限时速断、负序过电流）◆二段式反时限过流保护◆二段式反时限负序过流保护◆ BJ100-05电动机保护测控装置堵转保护◆过负荷告警◆低电压、过电压保护◆零序过流保护（报警可选择跳闸）◆零序过压保护（BJ100-05电动机保护测控装置报警可选择跳闸）◆过热保护◆非电量保护（温度过高、温度升高）2． BJ100-05电动机保护测控装置辅助功能◆ PT断线告警◆控制回路断线告警◆装置故障告警◆故障录波◆ BJ100-05电动机保护测控装置保护定值和时限的独立整定◆自检和自诊断3． BJ100-05电动机保护测控装置测控功能◆电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等◆遥信量：装置共有14路开入量，其中：BJ100-05电动机保护测控装置12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器就地或遥控分合闸操作4．BJ100-05电动机保护测控装置闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能5． BJ100-05电动机保护测控装置通讯功能◆ CAN总线，以及标准的RS485多机通讯接口2．功能说明2.1 BJ100-05电动机保护测控装置起动时间（Tstart）装置测量电动机起动时间Tstart的方法：当电动机的最大相电流从零突变动10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，BJ100-05电动机保护测控装置之间的历时称为Tstart。

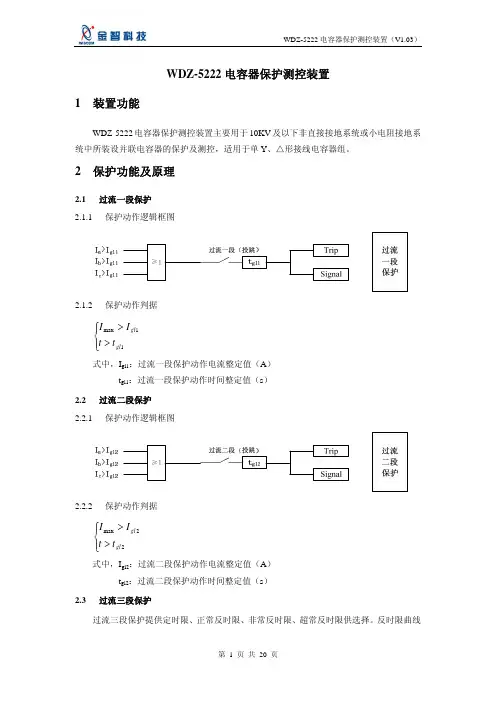

WDZ-5222电容器保护测控装置1 装置功能WDZ-5222电容器保护测控装置主要用于10KV 及以下非直接接地系统或小电阻接地系统中所装设并联电容器的保护及测控，适用于单Y 、△形接线电容器组。
2 保护功能及原理2.1 过流一段保护 2.1.1保护动作逻辑框图2.1.2保护动作判据⎪⎩⎪⎨⎧>>11max gl gl t t I I 式中，I gl1：过流一段保护动作电流整定值（A ）t gl1：过流一段保护动作时间整定值（s ）2.2 过流二段保护 2.2.1保护动作逻辑框图2.2.2保护动作判据⎪⎩⎪⎨⎧>>22max gl gl t t I I 式中，I gl2：过流二段保护动作电流整定值（A ）t gl2：过流二段保护动作时间整定值（s ）2.3过流三段保护过流三段保护提供定时限、正常反时限、非常反时限、超常反时限供选择。
反时限曲线符合IEC 60255-3标准。
2.3.1保护动作逻辑框图2.3.2定时限保护动作判据⎪⎩⎪⎨⎧>>33max gl gl t t I I 式中，I gl3：过流三段保护动作电流整定值（A ）t gl3：过流三段保护动作时间整定值（s ）2.3.3正常反时限保护动作判据⎪⎪⎩⎪⎪⎨⎧×−⎟⎟⎠⎞⎜⎜⎝⎛>>302.03max 3max 114.0gl gl gl t I I t I I 2.3.4非常反时限保护动作判据⎪⎪⎩⎪⎪⎨⎧×−>>33max3max 15.13gl gl gl t I I t I I 2.3.5超常反时限保护动作判据⎪⎪⎩⎪⎪⎨⎧×−⎟⎟⎠⎞⎜⎜⎝⎛>>323max 3max 180gl gl gl t I I t I I 2.4过电压保护为防止系统稳态过电压造成电容器损坏，设置了过电压保护，可以选择告警或跳闸。
2.4.1保护动作逻辑框图tt2.4.2保护动作判据⎪⎩⎪⎨⎧>>开关在合位gygyttUUmax式中，U max：AB、BC、CA线电压（U ab、U bc、U ca）最大值（V）U gy：过电压保护动作电压整定值（V）t gy：过电压保护动作时间整定值（s）2.5低电压保护电容器组失电后，若在其放电完成之前重新带电，可能会使电容器组承受合闸过电压，装置为此设置了低电压保护。
WDZ-5233电动机综合保护测控装置1装置功能WDZ-5233电动机综合保护测控装置主要用于10KV及以下2000KW及以上大型三相异步电动机的保护和测控。
2保护功能及原理WDZ-5233电动机综合保护测控装置具有WDZ-5231和WDZ-5232的所有功能，是差动保护和综合保护合一的装置，只是缺少了WDZ-5231中磁平衡差动保护功能。
保护功能参见WDZ-5231电动机差动保护装置和WDZ-5232电动机保护测控装置章节介绍。
2.1保护定值序号名称及含义符号单位整定范围1 电动机额定电流I e A 0.20In-1.20In2 差动速断电流I cdsd Ie 0.20-20.003 最小动作电流I cdqd Ie 0.20-20.004 比率制动系数 K 0.10-0.605 CT断线闭锁比率差动退出、投入6 速断电流高值I sdg A 0.20In-20.00In7 速断电流低值I sdd A 0.20In-20.00In8 速断动作时间t sd s 0.00-10.009 反向功率闭锁速断退出、投入10 负序过流一段电流I21dz A 0.05In-4.00In11 负序过流一段时间t21dz s 0.10-20.0012 负序一段方向判据退出、投入13 负序过流二段电流I22dz A 0.05In-4.00In14 负序过流二段时间t22dz s 0.10-100.0015 负序过流二段动作曲线定时限/正常反时限/非常反时限/超常反时限16 负序过流二段出口方式告警、跳闸17 负序二段方向判据退出、投入18 零序动作一段电流I01dz A 0.010-6.000①19 零序保护一段时间t01dz s 0.00-10.0020 接地一段出口方式告警、跳闸21 零序动作二段电流I02dz A 0.010-6.000②22 零序保护二段时间t02dz s 0.10-100.0023 接地二段出口方式告警、跳闸24 堵转保护电流I dz A 0.20In-20.00In25 堵转保护时间t dz s 0.10-100.0026 堵转保护出口方式告警、跳闸27 电动机额定起动电流I qde A 0.20In-20.00In28 电动机允许堵转时间t yd s 1.00-40.0029 长启动保护出口方式告警、跳闸30 正序过流动作电流I1gl A 0.20In-12.00In31 正序过流动作时间t1gl s 0.10-100.0032 正序过流出口方式告警、跳闸33 过负荷保护电流I gfh A 0.20In-20.00In34 过负荷动作时间t gfh s 0.10-650.0035 过负荷动作曲线定时限/正常反时限/非常反时限/超常反时限36 过负荷保护出口方式告警、跳闸37 过热告警定值θa0.50-1.0038 重起动过热闭锁值θb0.50-1.0039 发热时间常数T fr Min 1.00-100.0040 散热时间T sr Min 1.00-300.0041 过热保护出口方式告警、跳闸42 欠压保护动作值U qy V 10.00-100.0043 欠压保护动作时间t qy s 0.10-30.0044 FC过流闭锁电流值I fcbs A 1.00In-20.00In45 开关量保护一动作时间t KI1 S 0.10-650.0046 开关量保护一出口方式告警、跳闸47 开关量保护二动作时间t KI2 S 0.10-650.0048 开关量保护二出口方式告警、跳闸49 开关量保护三动作时间t KI2 S 0.10-650.0050 开关量保护三出口方式告警、跳闸41 电动机自起动功能退出、投入注：①②零序动作一段电流和零序动作二段电流定值的范围：在零序电流外接情况下为0.010~6.000A；在零序电流自产情况下为0.20In~20.00In。

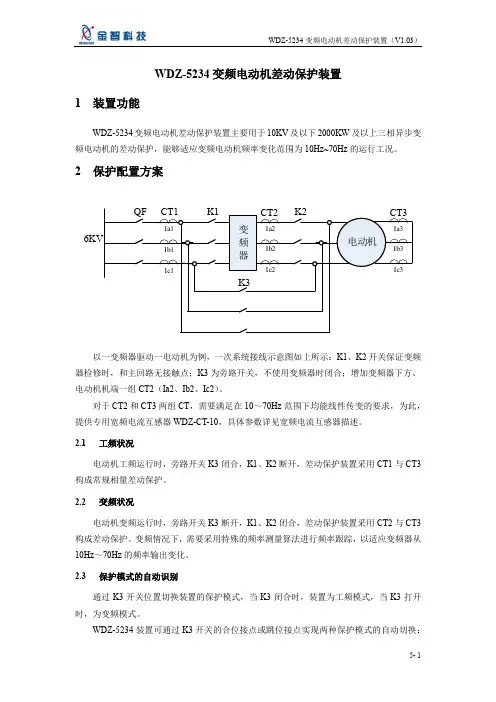

WDZ-5200系列保护测控装置综述1装置概述WDZ-5200系列保护测控装置是金智公司在吸收WDZ-400EX已有成熟技术基础上、利用新一代平台技术开发出的全新一代厂用电综合保护测控装置。
集保护、测量、计量、控制、通讯于一体，组态化功能设计，其功能、性能和技术指标处于国内领先水平。
WDZ-5200系列保护测控装置包括以下型号：✧WDZ-5211线路保护测控装置✧WDZ-5215短线路综合保护测控装置✧WDZ-5216分布式线路差动保护装置✧WDZ-5221电容器保护测控装置✧WDZ-5222电容器保护测控装置✧WDZ-5226电抗器综合保护测控装置✧WDZ-5231电动机差动保护装置✧WDZ-5232电动机保护测控装置✧WDZ-5233电动机综合保护测控装置✧WDZ-5236分布式电动机差动保护装置✧WDZ-5241变压器差动保护装置✧WDZ-5242变压器保护测控装置✧WDZ-5243变压器综合保护测控装置✧WDZ-5244三卷变差动保护装置✧WDZ-5246分布式变压器差动保护装置✧WDZ-5271电压互感器保护测控装置✧WDZ-5272分布式单元✧WDZ-5276备用电源自投保护测控装置✧WDZ-5283线路测控装置✧WDZ-5287多直流测控装置✧WDZ-5288多电流测控装置2装置特点WDZ-5200系列保护测控装置在充分总结WDZ-400EX系列厂用电保护测控装置应用的基础上，借助新一代硬件、软件技术推出的全新一代产品。
2.1功能齐全WDZ-5200系列保护测控装置按照对象进行设计，集保护、测量、计量、控制、通讯于一体，同时支持发电厂电气自动化所需要的各种高级应用功能。
2.2先进的硬件装置采用最新型DSP硬件平台，高精度并行AD采样芯片，专用网络芯片，具备强大的数据处理、通讯能力。
装置所有模件包括电源模件、开入模件、开出模件、操作板模件、CPU模件、模拟量模件、通讯模件、电能板模件、非电量板模件等全部采用模块化设计思想，可靠性高，通用性强。

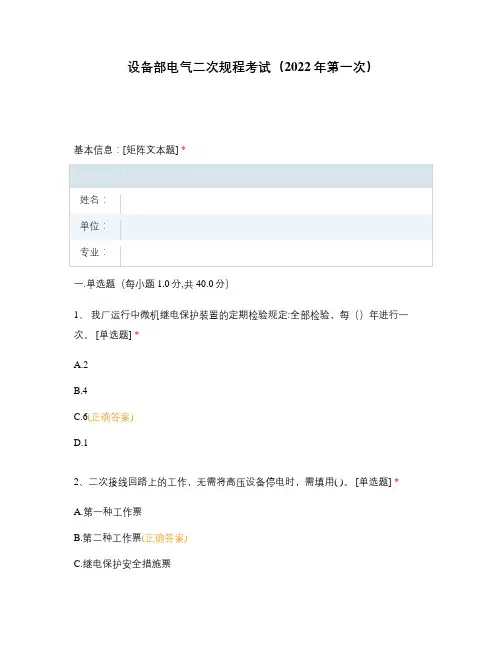

设备部电气二次规程考试（2022年第一次）基本信息：[矩阵文本题] *一.单选题（每小题1.0分,共40.0分）1、我厂运行中微机继电保护装置的定期检验规定:全部检验，每（）年进行一次。
[单选题] *A.2B.4C.6(正确答案)D.12、二次接线回路上的工作，无需将高压设备停电时，需填用( )。
[单选题] *A.第一种工作票B.第二种工作票(正确答案)C.继电保护安全措施票D.第二种工作票和继电保护安全措施票3、我国电力系统中性点接地方式有三种，分别是( )。
[单选题] *A.直接接地方式、经消弧线圈接地方式和经大电抗器接地方式B.直接接地方式、经消弧线圈接地方式和不接地方式(正确答案)C.不接地方式、经消弧线圈接地方式和经大电抗器接地方式D.直接接地方式、经大电抗器接地方式和不接地方式4、对于瓦斯保护动作行为，哪个描述不正确（）。
[单选题] *A.变压器重瓦斯保护作用于跳闸B.电抗器本体重瓦斯保护作用于跳闸C.轻瓦斯保护作用于信号D.有载分接开关的重瓦斯保护作用于信号(正确答案)5、万用表使用完毕后，应将选择开关拨放在( )。
[单选题] *• A.电阻档• B.交流高压档(正确答案)• C.直流电流档位置• D.任意档位6、定期检验时，在保护屏柜的端子排处将所有电流、电压、直流控制回路的端子的外部接线拆开，并将电压、电流回路的接地点拆开，用1000V绝缘电阻表测量回路对地的绝缘电阻，其绝缘电阻应大于()MΩ。
[单选题] *A.0.5B.2C.1(正确答案)D.107、对称三相电源三角形连接时，线电压是( )。
[单选题] *A.相电压(正确答案)B.2倍的相电压C.3倍的相电压D. 倍的相电压8、中性点经消弧线圈接地的小电流接地系统中，消弧线圈采用( )方式。
[单选题] *A.过补偿(正确答案)B.欠补偿C.完全补偿D.三种都不是9、( )能反应各相电流和各类型的短路故障电流。

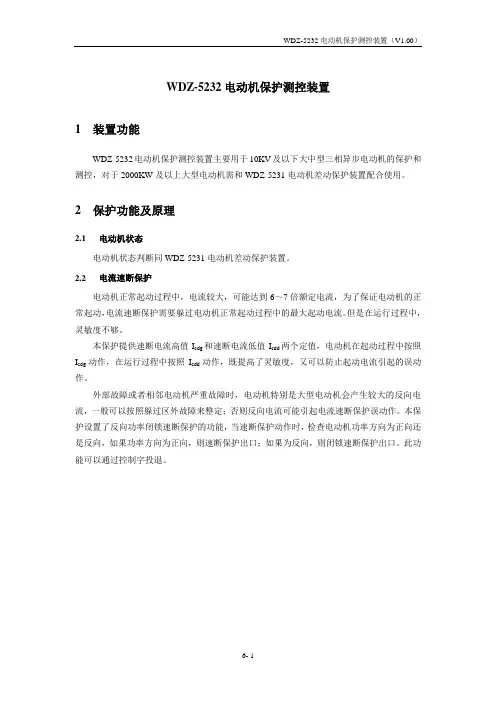

WDZ-5232电动机保护测控装置1装置功能WDZ-5232电动机保护测控装置主要用于10KV及以下大中型三相异步电动机的保护和测控，对于2000KW及以上大型电动机需和WDZ-5231电动机差动保护装置配合使用。
2保护功能及原理2.1电动机状态电动机状态判断同WDZ-5231电动机差动保护装置。
2.2电流速断保护电动机正常起动过程中，电流较大，可能达到6～7倍额定电流，为了保证电动机的正常起动，电流速断保护需要躲过电动机正常起动过程中的最大起动电流。
但是在运行过程中，灵敏度不够。
本保护提供速断电流高值I sdg和速断电流低值I sdd两个定值，电动机在起动过程中按照I sdg动作，在运行过程中按照I sdd动作，既提高了灵敏度，又可以防止起动电流引起的误动作。
外部故障或者相邻电动机严重故障时，电动机特别是大型电动机会产生较大的反向电流，一般可以按照躲过区外故障来整定；否则反向电流可能引起电流速断保护误动作。
本保护设置了反向功率闭锁速断保护的功能，当速断保护动作时，检查电动机功率方向为正向还是反向，如果功率方向为正向，则速断保护出口；如果为反向，则闭锁速断保护出口。
此功能可以通过控制字投退。
I a >I sdg I c >I sdgI b >I sdgI a >I sdd I c >I sddI b >I sdd2.2.2 保护动作判据⎪⎪⎩⎪⎪⎨⎧>>>sd d max maxtt I I I I sd sdg 反向功率闭锁速断投入正向功率方向电动机处于运行态电动机处于起动态 式中，I sdg ：电流速断保护动作电流高值（A ）I sdd ：电流速断保护动作电流低值（A ） t sd ：电流速断保护动作时间整定值（s ）2.3负序一段保护电动机三相电流有较大不对称时，会产生较大的负序电流，从而使电动机的转子发热加大，危及电动机的正常运行。
装置提供负序电流保护，可以对电动机反相运行、断相运行、匝间短路、电压不对称等异常情况进行保护。
一、修前设备状况及准备的解决问题
二、修前准备工作
三、检修项目
（一）绝缘检查试验
1、在保护屏的端子排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制、信号等回路的所有端子各自连接在一起，并将电流、电压回路的接地点拆开，用1000V 兆欧表测量各回路对地绝缘电阻及各回路相互间的绝缘电阻，其阻值均应大于1MΩ。
2、对使用触点输出的跳闸回路，用1000V兆欧表测量电缆每芯对地及对其他各芯间的绝缘电阻，其绝缘电阻应不小于1MΩ。
（二）保护装置检验
1 铭牌参数
2 外观及接线检查
3 软件程序版本和程序校验码核查
4 检验装置电源
4.1检查装置电源的自启动性能：试验直流电源由零缓慢升到80%的额定电压值，此时装置面板上的电源指示灯应亮。
记录装置面板上的电源指示灯点亮时的直流电源电压值220 V。
4.2拉合直流电源时的自启动性能：直流电源调至80%额定电压，断开、合上装置电源开关，装置应正常启动并工作。
试验结果自启动性能正常
4.3正常工作状态下检测：保护装置所有插件均投入，加直流额定电压，保护装置处于正常工作状态，无装置闭锁指示。
（三）整组试验：
1、80%额定电压下整组传动试验
2、保护装置带开关传动试验
3、其余检查项目
（四）用负荷电流和工作电压检验
10%以上负荷时观察各通道测量电流、保护电流，各通道测量、保护电压等。
结果：均能正常显示
四、异动情况
五、检验结论。
WDZ-5232电动机测控保护装置故障处理措施分析
尹启亮
【期刊名称】《电力设备管理》
【年(卷),期】2024()9
【摘要】电动机测控保护装置作为发电厂的重要保护设备,其正常运行对电动机乃至发电厂的安全运行具有重要意义。
然而,在实际运行中,由于各种原因,使得装置可能会出现一些故障,导致电动机处于无保护状态运行,从而埋下事故隐患。
为了确保发电机组运行稳定性,本文对WDZ-5232电动机测控保护装置运行过程中常见的几种故障进行分析,通过不同故障现象查找故障原因,并针对故障原因提出相对应的故障解决措施,以期为发电厂的专业技术人员提供参考和指导,为发电机组的安全稳定运行保驾护航。
【总页数】3页(P283-285)
【作者】尹启亮
【作者单位】广东省粤泷发电有限责任公司
【正文语种】中文
【中图分类】TM7
【相关文献】
1.矿井绞车的一般故障原因分析与电动机不转动故障处理措施
2.综合电动机保护装置改进措施
3.火电厂继电保护装置故障处理措施分析
4.空压机电动机故障处理与预防措施分析
5.提高低压电动机微机保护装置可靠性的关键措施
因版权原因，仅展示原文概要，查看原文内容请购买。
WDZ-5232电动机保护测控装置1装置功能WDZ-5232电动机保护测控装置主要用于10KV及以下大中型三相异步电动机的保护和测控，对于2000KW及以上大型电动机需和WDZ-5231电动机差动保护装置配合使用。
2保护功能及原理2.1电动机状态电动机状态判断同WDZ-5231电动机差动保护装置。
2.2电流速断保护电动机正常起动过程中，电流较大，可能达到6～7倍额定电流，为了保证电动机的正常起动，电流速断保护需要躲过电动机正常起动过程中的最大起动电流。
但是在运行过程中，灵敏度不够。
本保护提供速断电流高值I sdg和速断电流低值I sdd两个定值，电动机在起动过程中按照I sdg动作，在运行过程中按照I sdd动作，既提高了灵敏度，又可以防止起动电流引起的误动作。
外部故障或者相邻电动机严重故障时，电动机特别是大型电动机会产生较大的反向电流，一般可以按照躲过区外故障来整定；否则反向电流可能引起电流速断保护误动作。
本保护设置了反向功率闭锁速断保护的功能，当速断保护动作时，检查电动机功率方向为正向还是反向，如果功率方向为正向，则速断保护出口；如果为反向，则闭锁速断保护出口。
此功能可以通过控制字投退。
I a >I sdg I c >I sdgI b >I sdgI a >I sdd I c >I sddI b >I sdd2.2.2 保护动作判据⎪⎪⎩⎪⎪⎨⎧>>>sd d max maxtt I I I I sd sdg 反向功率闭锁速断投入正向功率方向电动机处于运行态电动机处于起动态 式中，I sdg ：电流速断保护动作电流高值（A ）I sdd ：电流速断保护动作电流低值（A ） t sd ：电流速断保护动作时间整定值（s ）2.3负序一段保护电动机三相电流有较大不对称时，会产生较大的负序电流，从而使电动机的转子发热加大，危及电动机的正常运行。
装置提供负序电流保护，可以对电动机反相运行、断相运行、匝间短路、电压不对称等异常情况进行保护。
2.3.1负序电流公式负序电流计算与电流是三相接入和二相接入有关。
三电流互感器方式，根据对称分量法，负序电流的计算公式为：24012023j c j b a e I eI I I -•-•••⨯+⨯+=二电流互感器方式，负序电流的计算公式为：c j a I eI I j •-••+⨯=-6023I 2>I 21dz2.3.3保护动作判据⎩⎨⎧>>dzdzt t I I 21212 式中，I 21dz ：负序过流一段保护动作电流整定值（A ）t 21dz ：负序过流一段保护动作时间整定值（s ）2.4负序二段保护负序二段保护可以作为灵敏的不平衡电流保护使用，可以选择告警或跳闸。
负序二段提供定时限、正常反时限、非常反时限、超常反时限供选择。
反时限曲线符合IEC 60255-3标准。
2.4.1保护动作逻辑框图I 2>I 22dz2.4.2 定时限保护动作判据⎩⎨⎧>>dzdzt t I I 22222 式中，I 22dz ：负序过流二段保护动作电流整定值（A ）t 22dz ：负序过流二段保护动作时间整定值（s ）2.4.3正常反时限保护动作判据⎪⎪⎩⎪⎪⎨⎧⨯-⎪⎪⎭⎫⎝⎛>>dz dz dz t I I t I I 2202.022*******.02.4.4 非常反时限保护动作判据⎪⎪⎩⎪⎪⎨⎧⨯->>dz dz dz t I I t I I 2222222215.13 2.4.5超常反时限保护动作判据⎪⎪⎩⎪⎪⎨⎧⨯-⎪⎪⎭⎫ ⎝⎛>>dz dz dz t I I t I I 222222222180 2.5接地保护一段零序电流通过专用零序电流互感器得到，利用二段零序过流保护来达到接地保护的目的。
装置外接零序电流测量范围为200mA ～16A 。
如果无外部专用零序电流互感器，装置可以软件自产零序，c b a I I I I ••••++=03。
为防止三相电流互感器特性不一致产生的不平衡电流引起接地保护误动作，采用了最大相电流I max 作制动量。
保护动作曲线如下图所示。
max e1.05I 0/I 01电动机起动过程中的接地保护动作曲线2.5.1保护动作逻辑框图零序过流逻辑，适用于零序电流外接场合：I 0>I 01dz带相电流制动逻辑，适用于零序电流自产场合：I max ≤1.05I eI 0>I 01dzI max I 0≥[1+（I max /I e 2.5.2保护动作判据零序过流：⎩⎨⎧>>dzdz t t I I 010010相电流制动：()[]⎪⎩⎪⎨⎧>>-+>≤>dze dz e e dz t t I I II I I I I I I 010max 01max 0max 01005.1405.1105.1式中，I01dz ：零序保护一段动作电流整定值（A ）t 01dz ：零序保护一段动作时间整定值（s ） I e ：电动机运行额定电流二次值（A ）2.6 接地保护二段 2.6.1保护动作逻辑框图零序过流逻辑，适用于零序电流外接场合：I 0>I 02dz带相电流制动逻辑，适用于零序电流自产场合：I max ≤1.05I eI 0>I 02dzI max I 0≥[1+（I max /I e2.6.2 保护动作判据零序过流：⎩⎨⎧>>dzdz t t I I 020020相电流制动：()[]⎪⎩⎪⎨⎧>>-+>≤>dze dz e e dz t t I I I I I I I I I I 020max 02max 0max 02005.1405.1105.1式中，I 02dz ：零序保护二段动作电流整定值（A ）t 02dz ：零序保护二段动作时间整定值（s ） I e ：电动机运行额定电流二次值（A ）2.7堵转保护装置利用转速开关接点和过流元件构成堵转保护。
转速开关需要在开入中进行关联。
2.7.1保护动作逻辑框图I a >I dz I c >I dzI b >I dz 2.7.2保护动作判据⎪⎩⎪⎨⎧>>转速开关闭合dzdz t t I I max 式中，I dz ：堵转保护动作电流整定值（A ）t dz ：堵转保护动作时间整定值（s ）2.8长起动保护电动机起动过程中，如果时间过长，会严重影响电动机的安全运行。
装置提供长起动保护，对电动机的起动过程进行保护。
电动机的正常额定起动过程中出现的最大起动电流为额定启动电流I qde ，在此情况下电动机允许的堵转时间为t yd 。
电动机起动过程中，起动电流越大，则相应的允许起动时间应该越短，否则应该越长。
使用以下公式计算电动机起动过程中的允许起动时间。
yd qdm qde qdjt I I t ⨯⎪⎪⎭⎫⎝⎛=2式中，t qdj 为计算的允许起动时间（s ）I qdm 为本次电动机起动过程中的最大起动电流（A ）如果在计算的允许起动时间t qdj 内，电动机起动结束，进入运行态，即I max ≤1.125I e ，则长启动保护结束；如果在计算的允许起动时间t qdj 内，电动机仍然处于起动态，即I max >1.125I e ，则长启动保护动作。
2.8.1保护动作逻辑框图t>t qdj2.9正序过流保护正序过流保护在电动机起动过程中不投入，在起动结束后自动投入。
为防止电动机自启动过程中引起的正序过流误动作，动作延时需要考虑电动机自启动时间。
2.9.1正序电流公式正序电流计算同样与电流是三相接入和二相接入有关。
三电流互感器方式，正序电流的计算公式为：12024013j c j b a e I eI I I -•-•••⨯+⨯+=二电流互感器方式，正序电流的计算公式为：c j a I eI I j •••+⨯=60132.9.2保护动作逻辑框图I 1>I 1gl2.9.3 保护动作判据⎪⎩⎪⎨⎧>>电动机处于运行态111glgl t t I I 式中，I 1gl ：正序过流保护动作电流整定值（A ）t 1gl ：正序过流保护动作时间整定值（s ）2.10 过负荷保护过负荷保护提供定时限、正常反时限、非常反时限、超常反时限供选择。
反时限曲线符合IEC 60255-3标准。
注意过负荷保护动作延时需要考虑电动机启动时间。
2.10.1 保护动作逻辑框图I a >I gfh I c >I gfhI b >I gfh2.10.2 定时限保护动作判据⎪⎩⎪⎨⎧>>gfhgfht t I I max 式中，I gfh ：过负荷保护动作电流整定值（A ）t gfh ：过负荷保护动作时间整定值（s ）2.10.3 正常反时限保护动作判据⎪⎪⎩⎪⎪⎨⎧⨯-⎪⎪⎭⎫ ⎝⎛>>gfh gfh gfh t I I t I I 114.002.0max max 2.10.4 非常反时限保护动作判据⎪⎪⎩⎪⎪⎨⎧⨯->>gfh gfh gfht I I t I I 15.13max max2.10.5 超常反时限保护动作判据⎪⎪⎩⎪⎪⎨⎧⨯-⎪⎪⎭⎫ ⎝⎛>>gfh gfh gfh t I I t I I 1802max max 2.11 过热保护装置通过在各种运行工况下，建立电动机的发热模型，对电动机提供准确的过热保护，考虑到正、负序电流的热效应不同，在发热模型中采用热等效电流I eq ，其计算公式为：222211I K I K I eq ⨯+⨯=式中，K 1随起动过程变化，当电动机处于起动态，K 1=0.5，否则，K 1=1；K 2用于表示负序电流在发热模型中的热效应，由于负序电流在转子中的热效应比正序电流高很多，比例上等于在两倍系统频率下转子交流阻抗对直流阻抗之比，一般为3～10。
根据理论和经验，本装置取K 2=6。
电动机的累计过热量θΣ为：()[]()[]t I I dt I I e eq te eq ∆⨯-=⨯-=∑⎰∑2202205.105.1θ式中，Δt 为累计过热量计算间隔时间。
θΣ=0表示电动机已达到热平衡，无过热量累计过程，此时I eq =1.05I e 。
电动机的跳闸（允许）过热量θT 为：fr e T T I ⨯=2θ式中，T fr 为电动机的发热时间常数（s ）。
当θΣ＞θT 时，过热保护动作。
为了便于理解，用过热比例θr 表示电动机的累计过热量的程度：T r θθθ∑=可见，当θr ＞1时，过热保护动作。
