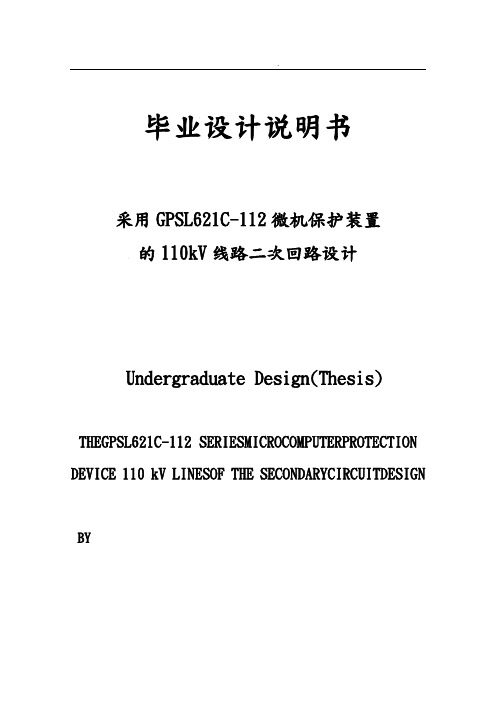

毕业设计说明书采用GPSL621C-112微机保护装置的110kV线路二次回路设计Undergraduate Design(Thesis)THEGPSL621C-112 SERIESMICROCOMPUTERPROTECTION DEVICE 110 kV LINESOF THE SECONDARYCIRCUITDESIGNBYSupervised byHua-ZhongSchool of KangniCollegeNanjing Institute of Technology June 2012 Nan Jing摘要继电保护装置是一种反应电力系统故障和不正常运行状态，并动作于断路器跳闸和发出信号的设备。
而且，电力系统的规模在不断扩大，用户对电能质量的要求也在不断提高。
因此，对继电保护装置本身的要求也越来越高。
本文的主题是采用微机保护装置对110kV线路的二次回路的保护研究。
简要介绍了电力系统微机继电保护的发展历史、现状、技术特点与其发展方向。
在本次设计中，该微机装置可用于距离零序保护。
设计首先进行了继电保护配置和二次系统的学习，主要是控制对象（一次设备）简介，二次设备（柜）与主要功能进行了解，为以后的线路设计做好充分的准备。
本设计对110kV线路采用GPSL621C-112微机保护装置的二次回路进行保护。
所以要对设备选型一次设备、二次设备与主要功能有所了解。
然后对110kV主要回路图进行设计并绘制110KV线路电流、电压回路图，110kV 线路控制信号回路图，110kV线路隔离开关操作闭锁回路等图纸，最后完成断路器机构箱端子排接线图关键词微机保护；110kV线路保护；二次回路保护I / 48AbstractProtective relay is the one of devices to response the fault and abnormal of electric power system to send out signals to trip CB. With the expansion of the power system and the consumer higher requirement for quality of power energy, the protection relay's criteria must be improved greatly and developed to satisfy the higher requirement.This thesis is the research of 110kV-line computer basesd protection relay. This paper recalled the history, the current development and future blueprint of computer relay protection. It is also discussed protection algorithm in the thesis.Design the first relay protection configuration and the second system of study, mainly is the control object (a device) introduction and secondary equipment (cabinet) and main function to understand, for the following line design ready.This design of 110kV PRC41A series circuit with microprocessor-based protection, the protection of the secondary circuit. So to equipment selection a equipment, secondary equipment and main function understand somewhat.Then on to 110 kV main circuit diagram design and drawing 110 kV ines current, voltage circuit diagram, 110 kV lines control signal circuit diagram, 110 kV lines isolating switch operation artesia loops drawings, finally complete circuit breaker box terminal row institutions hookup.Key words computer relay protection；110 kV transmission line the secondary circuit；the microcomputer protection目录摘要 (Ⅰ)ABSTRACT (Ⅱ)1 绪论 (1)1.1电力系统微机保护的概述 (1)1.2微机保护的特点 (2)1.3微机保护的国外研究概述与发展趋势 (3)1.4本课题研究的背景和意义 (4)2 110KV线路的一次设备与控制52.1 主接线与其选择 (5)2.2 断路器 (9)2.3 刀闸 (14)2.4 互感器 (17)3 110KV线路保护的二次配置 (21)3.1 110KV电网线路保护配置要求 (21)3.2 本次设计所用保护装置的功能和特点 (23)3.3 测控柜 (25)3.4 端子箱 (26)4 二次回路的设计 (28)4.1 二次回路 (28)4.2 交流电流电压回路接线设计 (30)4.3 断路器的控制回路设计 (33)4.4 信号回路设计 (34)III / 484.5 刀闸的防误回路设计 (35)5 结语 (38)辞 (39)参考文献 (40)附录图纸 (41)1 绪论1.1 电力系统微机保护的概述电力系统的不断发展和安全稳定运行给国民经济和社会发展带来了巨大的动力和效益，继电保护是组成电力系统必不可少的子系统，它承担着断开故障和支持电力系统安全运行的任务,在保证系统安全、稳定和经济运行等方面起着非常重要的作用。
LCS 652说明书
提前说明：
本说明书仅适用于LCS 652微机型保护测控装置。
请仔细阅读本说明书，并按照说明书的说明设置、测试和操作。
如有随机资料，请以随机资料为准。
为确保装置、人身安全，务必将装置的接地端GND可靠接地（PE）。
为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
请使用合格的测试仪器和设备对装置进行试验和检测。
本装置的设置缺省密码是：XXXX。
概述
LCS 652微机型保护测控装置（以下简称LCS 652）是在消化吸收国内外先进技术的基础上设计开发的用于110kV及以下电压等级
的保护测控一体化装置。
LCS 652采用了高端配置：高性能32位嵌入式单片机、高精度AD采样、大液晶人机界面、支持软件在线升级。
LCS 652高可靠性的继电保护功能与自动控制功能、完备的遥控与出口输出功能，可实现电力线路、变压器、高压电动机、电容器、分段母线的保护与测控。
环境条件
工作温度：-25℃-+70℃
贮存温度：-40℃-+85℃
相对湿度：5%-95%（产品内部不凝露，不结冰）
大气压力：70 kPa-106 kPa
海拔高度：<3000m
产品使用
适用于电力线路、变压器、电容器、高压电动机和分段母线的保护；灵敏接地方向保护可以实现分散的接地选线；装置可就地分散安装或集中组屏安装；特别适合于环网柜保护监控。
西门子微机综合保护测控装置1、概要介绍• SIPROTEC 简介• DIGSI 调试软件2、过流保护• 7SJ45• 7SJ600/602• 7SJ61/62/63/64• 7SJ68• 7SJ686• 7SK80/7SJ80• 7SR11/127SJ687SJ68专为发电厂和供电系统用户设计，它提供了大屏幕图形显示，中文操作界面，因此调试和操作都非常方便。
7SJ68具有不带方向/带方向时限过流/电动机/电压/频率保护，附加操作容易的就地控制功能和自动化功能。
可控制开关的数量只取决于保护装置可用的开关量输入/输出点的数量。
集成的可编程逻辑工具（CFC）允许用户实现自定义功能，如开关的自动化功能（联锁）等。
用户也能生成自定义的信息。
7SJ6867sj686优点：●符合国内用户使用习惯●支持操作箱功能●支持高精度测量CT●内置CFC可编程逻辑●提供自定义保护功能●支持USB2.0接口●支持IEC 61850/IEC 103/Modbus规约●支持冗余星型网络和环网●支持保护定值上送和修改●提供便捷的远程技术支持服务7SK80/7SJ807SK80/7SJ80保护装置设备可以在高低压电网中对中性点直接接地、低阻抗接地、不接地以及有中性点补偿设备接地的线路进行保护。
该保护也可作为独立、完善的变压器后备保护使用。
SIPROTEC Compact 7SJ80具有最新研发的硬件，在主要功能上都具有最高的可靠性。
1,000,000台SIPROTEC保护的现场运行经验为其奠定了高可靠性的基础。
该保护提供了很多功能可以灵活地对电力系统需求做出反应，并能够有效节约投入成本。
例如：可更换的接口，灵活保护功能和集成的可编程逻辑功能（CFC）。
自由分配的LEDs和六行显示，可以确保清晰独特的显示过程状态。
加上9个功能按键，操作人员可以在任何情况下，进行快速安全的操作。
这些都确保了高度的可靠性。
3、发电机保护• 7RW80 电压与频率保护装置• 7UM61/62 发电机保护• 7UW5010 跳闸矩阵• 7VE61/63 同期装置4、线路差动保护• 7SD610 双端线路及线变组差动保护装置(英文版本)• 7SD680 双端线路及线变组差动保护装置(中/英文版本)• 7SD52/53 高压多端差动保护• 7SD538 全中文高压线路保护• 7SJ689 过电压及远方跳闸保护5、母线/断路器失灵保护• 7SS60 母线保护6、变压器差动保护• 7UT612/613/633/635/682/683主要用于双绕组或三绕组变压器保护，也可用于发电/电动机、电抗器和单母线的差动保护。
PSL 621U 系列线路保护装置技术性能及指标额定电气参数名称直流电源交流电压交流电流额定频率同期电压额定电气参数 220V 或 110V(订货请注明)，允许工作范围：（80％～115％）额定直流电压 100V 或者100 / 3 V (额定电压 Un) 5A 或 1A(额定电流 In，订货请注明) 50Hz（60Hz 时订货请注明） 100V 或100 / 3 V（有重合闸时使用，保护自适应） 2 倍额定电流，连续工作交流电流回路 6 过载能力交流电压回路 10 倍额定电流，允许 10s 40 倍额定电流，允许 1s 倍额定电压，连续工作倍额定电压，允许 10s 正常时，不大于 50W 动作时，不大于 80W 不大于相（额定电压时）不大于相（In＝5A 时）不大于相（In＝1A 时） 24V 24V 220V 或 110V直流回路 7 功率消耗交流电压回路交流电流回路通信接口模件的输入状态量电平 8 状态量电平 GPS 对时脉冲输入电平开入模件输入状态量电平主要技术性能及指标保护主要技术指标名称交流输入回路精确工作范围模拟量测量精度整组动作时间相电压： V～120V 同期电压： V～120V 电流：～40In 主要技术指标误差：不超过±5% 差动保护：全线速动时间不大于 25ms 距离Ⅰ段倍整定值)动作时间：小于 25ms 相间电流突变量启动元件：整定范围～5A 零序电流辅助启动元件：整定范围～200A 不大于 5% 暂态超越不大于 5%的最小整定二次侧阻抗值为Ω(短路残压大于金属性三相故障时，不大于±2% 检同期元件角度误差：不大于±3 度启动元件暂态超越最小整定阻抗(不包括因装置外部原因造成的误差) 测距误差(不包括因装置外部原因造成的误差) 自动重合闸PSL 621U 系列线路保护装置（智能站）说明书 2．2．2 测控主要技术指标序号 1 2 3 4 5 6 7 8 名称采样回路精确工作范围电流电压精度功率精度频率精度 SOE 分辨率遥信传输延时遥控响应时间遥测传输延时电压：电流： V～不超过 % 不超过 % ± ≤1ms ≤1s ≤1s ≤3s光纤接口 (1) 远方保护接口序号 1 2 3 4 名称光纤种类光发射管光纤接口发送功率光接收器 5 6 7 接收灵敏功率传输距离光接收器饱和光功率单模，波长 1310nm 激光二极管（LD） FC-PC -3～-10dBm Pin Diode ≤-36dBm 专用光纤≤50km > -3dBm 光纤接口参数单模，波长 1550nm 激光二极管（LD） FC-PC ≥-1dBm Pin Diode ≤-36dBm 工程需要可到 100km > -3dBm注：当采用专用光纤通道传输时，在传输距离大于 50km，接收功率不够时（接收裕度小于 3～10dB），需在订货时注明，配用 1550nm 激光器件。
TRT保护系统的构成与完善高炉煤气余压透平发电装置（Top Gas Pressure Recovery Turbine简称TRT），是高炉的附属设备，它利用高炉炉顶煤气中的压力能和热能经透平膨胀机做功来驱动发电机发电，在运转中不需要燃料，不改变高炉煤气的品质，且能够回收高炉鼓风机所需能量的30%左右，同时又净化了煤气，改善了高炉的炉顶压力控制，是典型的节能装置。
1 、TRT的特点高炉煤气余压透平发电装置具有如下特点：（1）进入透平机的煤气参数不稳定，所以发电量也不稳定，发电机的出力不能根据负荷的需要调节，只能根据高炉的工况变化进行调节。
（2）发电容量与电网容量相比很小，所以发电机输出的有功功率及无功功率的变化对电网频率和电压水平的影响很小。
鉴于以上特点，发电机不易单独给用电负荷供电，必须与电力系统并网运行。
2 、TRT保护系统的构成TRT发电系统的运行要求安全可靠，但受自然条件、设备及人为因素的影响，可能出现各种故障。
因此，为了迅速而准确地切除故障，必须装设保护装置。
2.1透平机保护控制系统透平机的保护控制采用德国西门子公司的S7-400系列PLC控制系统，当透平机系统出现重故障时，由PLC控制瞬间产生如下动作：快切阀快切；透平静叶全关；旁通阀快开；联跳发电机。
旁通阀会根据透平机煤气流量打开一定角度后，自动调节高炉顶压，随后再将高炉顶压控制权转移至高炉减压阀组，完成停机过程。
造成TRT故障停机的原因有：透平轴振动过大；透平轴位移过大；透平机超速；动力油压力过低；润滑油压力过低；机组轴承温度过高；发电机事故跳闸；紧急停机按钮；危急遮断器动作。
2.2 电气保护系统2.2.1 发电机保护系统发电机保护系统采用南京南瑞继保电气有限公司的RCS-985RS/SS系列保护装置。
当发电机发生重故障时，继电保护装置使发电机断路器跳闸，同时发出透平机紧急停机及发电机灭磁信号。
发电机设有：纵联差动、发电机转子两点接地、复合电压过流、发电机过电压、发电机低电压、发电机定子接地、发电机频率、失磁、非电量保护等，以上保护动作于跳闸。
PSL621D线路保护整组调试手册简编版目录1.保护调试准备阶段1.1.装置检查及型号核对1.2.拧紧所有回路螺丝1.3.现场的工作参数及设置1.3.1．确定参数是否与现场运行情况一致。
1.3.2．操作回路参数设置说明1.3.3．GPS及B码参数设置说明1.3.4．与后台通信的参数设置说明1.4.核对保护版本1.5.记录装置的条形码，参数，及时归档2. 调试阶段2.1.交流测试2.2.开入测试2.3.开出测试2.4.输出接点的初步检查2.5.电压切换模件测试2.6.跳合闸校验2.7.跳合位置节点调试2.8.整组试验2.8.1距离保护2.8.2接地距离保护2.8.3相间距离保护2.8.4零序保护2.8.5低周，低压减载保护2.8.6过流保护2.8.7不对称相继速动2.8.8双回线相继速动2.8.9手合加速2.8.10重合闸2.8.11重合后加速1.保护调试准备阶段1.1. 装置检查及型号核对➢检查装置型号是否满足现场运行方式；➢面板灯显示正常，液晶常亮，无乱码等异常现象；➢检查装置有无缺件或者损坏现象；➢电源灯24V，5V灯常亮。
1.2. 拧紧所有回路螺丝➢重点检查交流电流回路，防止螺丝在运输过程中松动，造成运行时CT开路，烧毁一次CT；➢检查其他回路。
1.3. 现场的工作参数及设置1.3.1．确定参数是否与现场运行情况一致。
➢装置工作直流电压，110V还是220V；➢CT额定电流，1A或者5A；➢GPS对时参数(B码、脉冲对时、485对时)；➢后台通讯方式，以太网，485方式；➢跳合闸电流；➢电压切换是单位置还是双位置；➢是否取消防跳等，以方便早做准备或者邮寄插件。
1.3.2．操作回路参数设置说明操作箱的额定电流启动定值只有四种规格（以跳闸回路为例）：1：不连任何跳线，0.5A2：连LX1跳线，1A3：连LX1,LX2跳线，2A4：连LX1,LX2 ,LX3跳线，4A当跳合闸回路电流范围0.5<AI≤1A时，选择额定电流0.5A当跳合闸回路电流范围1<AI≤2A时，选择额定电流1A当跳合闸回路电流范围2<AI≤4A时，选择额定电流2A当跳合闸回路电流范围4<AI≤8A时，选择额定电流4A跳合闸电阻的测量方法：拔掉11#插件TRIP板的背板端子，当开关在合闸位置时量该端子的11X07与11X12之间的电阻为跳闸电阻，当开关再分闸位置时量11X09与11X12之间的电阻为合闸电阻。
RCS-9611C-线路保护测控装置-技术使用说明简介RCS-9611C是一种多功能的线路保护测控装置，适用于各类电力系统中的输电线路、变电站进出线、容抗补偿装置等电力设备。
该装置采用微机芯片技术，具有高准确度、高速度、可靠性强等优点，可对电路进行整体保护，并实现对电力系统的远程测控和监测。
本文档将介绍RCS-9611C线路保护测控装置的技术使用说明，以及相关概念和操作方法等内容。
概念1. 线路保护线路保护是指在电力系统中为保护电力设备及其连接电路而设置的一系列电气保护措施。
保护措施能有效地抵御外界电力干扰和故障造成的损失，从而保证电力设备运行的稳定性和安全性。
2. 测控装置测控装置又可称为监控和测量装置，主要通过对电力系统的监测和测量，为电力运营管理提供数据支持。
测控装置能够对电路进行实时监测和测量，并将相关数据进行采集和处理，从而输出数据结果，并实现对电力系统的远程控制和监控。
功能RCS-9611C线路保护测控装置主要包含以下功能：1. 整体保护RCS-9611C线路保护测控装置可对线路进行整体保护，避免过电流、过电压、接地故障等导致的设备损坏。
2. 远程监测RCS-9611C线路保护测控装置能够通过网络接口对设备进行远程监测，为运营管理提供了极大的便利。
3. 肘测功能RCS-9611C线路保护测控装置还具备肘测功能，能够对电路进行部分测量，并准确地显示测量结果。
4. 数据传输和采集RCS-9611C线路保护测控装置可以通过串口和以太网接口与电子计算机或PLC 等设备实现数据的传输和采集。
操作方法以下为RCS-9611C线路保护测控装置的基本操作方法：1.开启电路和设备供电。
2.根据现场电气连接要求，正确连接RCS-9611C线路保护测控装置的各个接线端子。
3.打开RCS-9611C线路保护测控装置面板上的电源开关，并进行系统初始化。
4.连接电脑或PLC等设备，并通过串口或以太网接口将数据传输到计算机上。
1 适用范围
LCS621微机线路保护装置主要适用于35KV及以下电压等级的线路变压器组保护，可集中组屏，也可分散于开关柜。
2 主要功能
2.1保护功能
①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）
②反时限过流保护（该功能仅适用于V2.02版以上）
③三相一次重合闸(不对应启动、保护启动、检无压)
④低频减载(带欠流闭锁，滑差闭锁)
⑤零序方向保护（小电流接地选线用）
⑥低压减载（带加速功能）
⑦零序过流保护
⑧过负荷告警
⑨PT、CT断线、线路PT断线报警
以上各种保护均有软件开关，可分别投入和退出。
2.2远动功能
①遥测：Ia、Ib、Ic、P、Q、COSФ、Ula
②遥信：一个断路器（双位置遥信），两个开关遥信，
弹簧未储能，轻瓦斯告警，重瓦斯跳闸（油浸式）
变压器超温告警，超温跳闸（干式变）
③遥脉：本线路有功，无功电量（与两个遥信复用，可选）
④遥控：本线路遥跳、遥合
2.3录波功能
装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。
3 技术指标
3.1额定数据
交流电流5A、1A
交流电压100V
交流频率50HZ
直流电压220V、110V
3.2功率消耗
交流电流回路IN=5A 每相不大于0.5V A
交流电压回路U=UN 每相不大于0.2V A
直流电源回路正常工作不大于10W
保护动作不大于20W
3.3过载能力
交流电流回路2倍额定电流连续工作
10倍额定电流允许10S
40倍额定电流允许1S
交流电压回路 1.2倍额定电压连续工作
直流电源回路80%—110%额定电压连续工作
3.4测量误差
测量电流电压不大于±0.3%
有(无)功功率不大于±0.5%
保护电流不大于±3%
3.5温度影响
正常工作温度：-10℃～55℃
极限工作温度：-25℃～75℃
装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
3.6安全与电磁兼容
①脉冲干扰试验
能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.
②静电放电抗扰度测试
能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。
③射频电磁场辐射抗扰度测试
能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的幅射电磁场干扰试验。
④电快速瞬变脉冲群抗扰度测试
能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。
⑤浪涌(冲击) 抗扰度试验
能承受IEC61000-4-5标准Ⅳ级、开路试验电压4KV的浪涌干扰试验。
⑥供电系统及所连设备谐波、谐间波的干扰试验
能满足IEC61000-4-7标准B级、电流和电压的最大允许误差不大于测量值的5％。
⑦电源电压暂降、短时中断和电压变化的抗扰度试验
能承受IEC61000-4-11标准70％UT等级的电压暂降、短时中断干扰试验。
⑧振荡波抗扰度试验
能承受IEC61000-4-12标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的Ⅳ级振铃波干扰试验。
⑨工频磁场抗干扰度
能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验。
⑩阻尼振荡磁场抗干扰度
能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。
3.7绝缘耐压
交流输入对地：大于100兆欧
直流输入对地：大于100兆欧
信号及输出触点对地：大于100兆欧
Uset2：恢复电压值，Ubs：低压闭锁值
5.2整定说明
三段式电流保护整定以及其他常规保护不做说明。
特殊保护说明如下。
1）零序功率方向保护（小电流接地选线）
零序电压，零序电流同名端接入装置
零序电流由专用套管零序CT形成或由三相测量电流接成零序电流过滤形成接入本装置。
变电站总电容电流的大小与变电站线路的结构有关。
发生单相接地故障时，故障总电流最好有实测值，如果实测有困难，可根据下列参数来计算电缆及架空线故障总电流。
10KV电缆线路：
S = 10 mm20.46A/Km
S = 25 mm20.62A/Km
S = 50 mm20.77A/Km
S = 120 mm2 1.1A/Km
10KV架空线路0.025A/Km
在小电流接地选线时，各线路整定值为本线路电容电流的2倍，总电流大于各线整定值越多越能可靠选出故障相；出线小于三条线矫正时，可能不能正确选出故障相；若总电流小于各线整定值，此保护暂时不能有效工作，所以要实测各相电容电流值。
2）低压减载
低压减载的起动必须具备以下条件：
①低压减载投入；
②电压滑差（du/dt）不大于低压减载滑差闭锁定值，一般不能大于0.9Un/S；
③运行电压小于低压起动值（一般0.9Un）；
④运行电压不小于低压闭锁值。
在输入电压满足以下条件之一时，低压减载被闭锁。
①低电压闭锁：软件低压闭锁值Ubs由用户通过定值设定。
②电压下降速率过快，其速率du/dt>(du/dt)s1时。
此时视为系统短路。
当系统短路切除后，电压回升到U>Uset2时，且变化率du/dt>(du/dt)s3时，装置重新开放低压减载。
(du/dt)s1：低压滑差闭锁值，
(du/dt)s2：低压加速滑差值，
(du/dt)s3：电压恢复滑差闭锁值。
低压减载装置所有推荐定值清单如下：(I线II线同理)
低压起动值Uqs：80%Un
低压滑差闭锁值(du/dt)s1：80%Un/s
低压加速滑差闭锁值(du/dt)s2：20%Un/s
电压恢复滑差值(du/dt)s3：70%Un/s
故障切除后电压恢复后判据Uset2：75%Un
母线电压消失判据Ubs：20%Un
低压减载动作时间Tvs1：用户根据系统情况整定
低压减载加速动作时间Tvs2：一般按提前一到两轮整定
3）PT断线告警
PT断线检无压的电压定值，一般设定为30V
CT检无流定值，推荐整定为0.1A
LCS621微机线路保护测控装置
4）CT断线告警
CT断线检无流的电流定值，一般设定为0.3A
6 厂家设置
该菜单下的内容由厂家出厂前根据用户技术协议已设置好，用户无需再设置，其内容如下：
1）测量精度调节；
2）弹簧未储能常开常闭接点设置；
3）脉冲电度投入退出设置，投入后D10、D11为脉冲电度输入；
4）机卡保护投退
5）额定电流设置，投入额定电流为5A，退出为1A。
6）保护二相CT投退，投入为二相，退出为三相。
7）测量二相CT投退，投入为二相，退出为三相。
8）压力异常报警投退，投入D2为压力异常闭锁信号，D3为压力异常报警信号，退出两者均为状态遥信。
9）本体重瓦斯投退，投入为本体重瓦斯信号，退出为状态遥信。
10）本体轻瓦斯投退，投入为本体轻瓦斯信号，退出为状态遥信。
11）变压器超温告警投退，投入为变压器超温告警，退出为状态遥信。
12）变压器超温跳闸投退，投入为变压器超温跳闸，退出为状态遥信。
第11 页
LCS621微机线路保护测控装置附图2. LCS621微机线路保护测控装置原理图
第13 页
目录
1 适用范围 (1)
2 主要功能 (1)
2.1保护功能 (1)
2.2远动功能 (1)
2.3录波功能 (1)
3 技术指标 (1)
3.1额定数据 (1)
3.2功率消耗 (2)
3.3过载能力 (2)
3.4测量误差 (2)
3.5温度影响 (2)
3.6安全与电磁兼容 (2)
3.7绝缘耐压 (3)
4 保护逻辑原理 (3)
4.1速断保护 (3)
4.2限时速断保护 (4)
4.3定时限过流保护 (4)
4.4方向元件 (4)
4.5反时限过电流保护（该功能仅适用于V2.02版以上） (5)
4.6三相一次重合闸 (5)
4.7后加速 (5)
4.8低频减载 (6)
4.9低压减载 (6)
4.10过负荷告警 (7)
4.11零序功率方向保护（小电流接地选线用） (7)
4.12零序过流保护 (7)
4.13 PT断线告警 (7)
4.14 CT断线告警 (8)
5 整定说明 (8)
5.1整定清单 (8)
5.2整定说明 (9)
6 厂家设置 (11)
附图1. LCS621微机线路保护测控装置背板端子图 (12)
附图2. LCS621微机线路保护测控装置原理图 (13)
LCS621微机线路保护测控装置
LCS—600
变电站综合自动化系统
LCS621微机线路保护测控装置
技术使用说明书
山东鲁能智能技术有限公司
2003年10月
第15 页。
