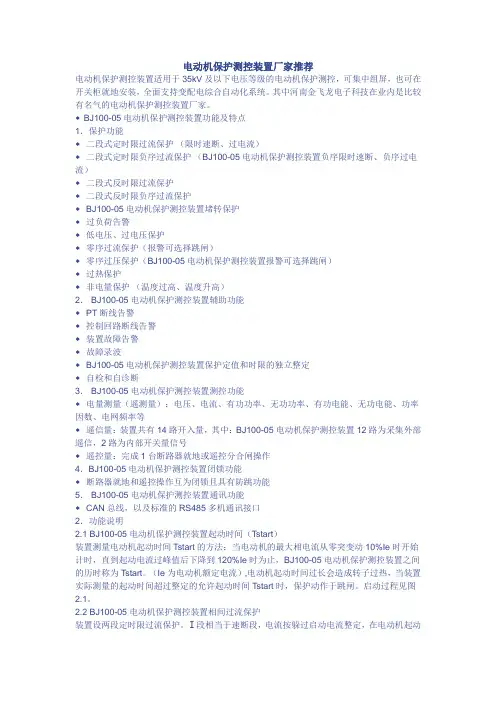

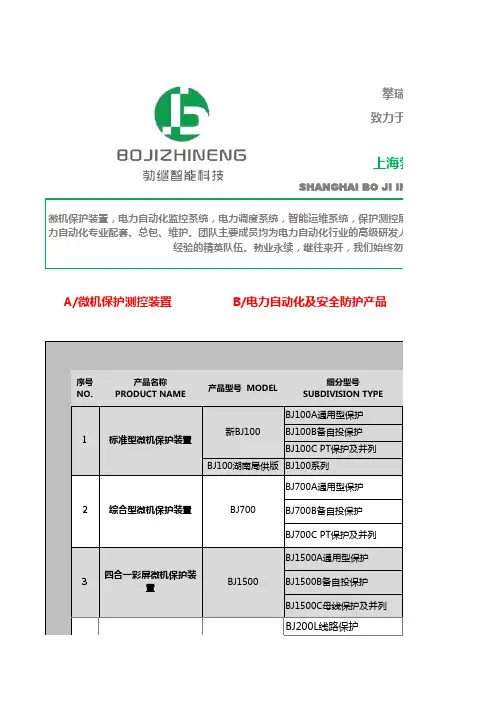

电动机保护测控装置厂家推荐电动机保护测控装置适用于35kV及以下电压等级的电动机保护测控，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。
其中河南金飞龙电子科技在业内是比较有名气的电动机保护测控装置厂家。
◆BJ100-05电动机保护测控装置功能及特点1．保护功能◆二段式定时限过流保护（限时速断、过电流）◆二段式定时限负序过流保护（BJ100-05电动机保护测控装置负序限时速断、负序过电流）◆二段式反时限过流保护◆二段式反时限负序过流保护◆ BJ100-05电动机保护测控装置堵转保护◆过负荷告警◆低电压、过电压保护◆零序过流保护（报警可选择跳闸）◆零序过压保护（BJ100-05电动机保护测控装置报警可选择跳闸）◆过热保护◆非电量保护（温度过高、温度升高）2． BJ100-05电动机保护测控装置辅助功能◆ PT断线告警◆控制回路断线告警◆装置故障告警◆故障录波◆ BJ100-05电动机保护测控装置保护定值和时限的独立整定◆自检和自诊断3． BJ100-05电动机保护测控装置测控功能◆电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等◆遥信量：装置共有14路开入量，其中：BJ100-05电动机保护测控装置12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器就地或遥控分合闸操作4．BJ100-05电动机保护测控装置闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能5． BJ100-05电动机保护测控装置通讯功能◆ CAN总线，以及标准的RS485多机通讯接口2．功能说明2.1 BJ100-05电动机保护测控装置起动时间（Tstart）装置测量电动机起动时间Tstart的方法：当电动机的最大相电流从零突变动10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，BJ100-05电动机保护测控装置之间的历时称为Tstart。
PM201微机线路保护测控装置使用说明书北京恒兴能控科技有限公司2005年5月本设备只能由专业人士进行安装。
对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。
■设备只能由取得资格的工作人员才能进行安装和维护。
■对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
■要用一个合适的电压检测设备来确认电压已切断。
■在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
■设备在使用中应提供带正确的额定电压。
不注意这些预防措施就可能会引起严重伤害。
目录1．装置简介2．技术指标3．装置结构4．装置硬件5．保护原理6．安装调试7．运行维护8．储存保修9．供应成套性10．订货须知11．附录12．附图1装置简介PM201微机线路保护测控装置是由北京恒兴能控科技有限公司自主研发生产的新一代数字保护测控装置，产品采用国际先进的DSP和表面贴装技术，工艺成熟可靠，适用于66KV 及以下电压等级，是线路单元的间隔层设备。
装置主要特点：先进的设计理念保证了装置的优良性能；采用DSP和串行的双14位A/D同步采样技术；软硬件设计标准化、模块化，便于现场维护和装置功能的升级；现场总线（CAN-BUS）通讯方式。
保护测控功能配置：三段低电压闭锁方向过流保护：每段低电压闭锁或方向闭锁可单独投退，具有后加速功能；三相一次自动重合闸功能：有保护启动和不对应启动重合闸方式两种，重合闸还具有检同期和检无压功能，弹簧长时间未储能闭锁重合闸；两时限低周减载功能：具有低压闭锁和无流闭锁功能，低周减载一时限经滑差闭锁，二时限不经滑差闭锁，出口跳闸或告警可选择；两段零序过流保护功能：零序过流动作告警或跳闸可选择；过负荷告警功能：过负荷告警或跳闸可选择；小电流接地选线功能：可选用基波或5次谐波零序功率方向判断，选线后发告警信号；母线绝缘监察功能：可监视系统某相接地；失压保护功能：母线失压跳闸；监控功能：装置具有遥信功能、遥控功能，以及脉冲电能采集功能；GPS时钟同步输入；具有操作箱、故障录波、信号、PT断线检测等功能；面板上具有汉字液晶显示和简易键盘，还具有运行、告警、跳位、合位、保护跳闸和保护重合闸指示灯；装置通过现场总线与PM204、PM205（通讯管理机或关端机）通讯，可完成远方监视、控制和操作功能。

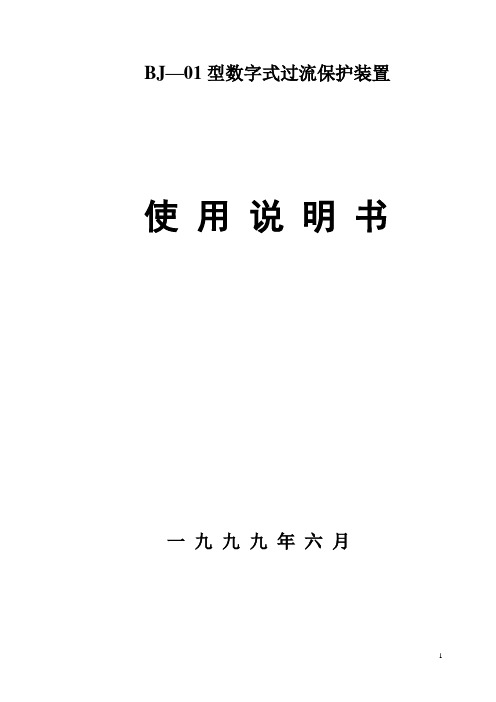

BJ—01型数字式过流保护装置使用说明书一九九九年六月一、概述BJ--010型数字式过流保护装置是一种针对35KV 及以下高压供电系统，以及6~10KV工矿企业变电所而设计的一种新型过流保护装置。
装置具有抗干扰性能优越、工作稳定可靠，维护调试方便以及性能价格比高等特点。
装置的主要保护功能:二相(三相)三段过流保护过负荷保护三相一次自动重合闸二、技术参数2.1额定数据直流电压: 220V或110V (订货时说明)交流电流: 5A 或1A (订货时说明)频率：50HZ2.2交流回路过载能力交流电流：连续工作5In持续5S 20In2.3功耗直流回路：< 15W交流电流回路: <0.1V A/相2.4整定范围电流元件：0.2~20In 步长0.1InI类延时：0~60S 步长0.1SII类延时：0~100M 步长5S2.5精度电流元件：< 5%I类延时：< 20msII 类延时：< 2s2.6 瞬动时间<30ms2.7 抗电磁干扰符合IEC255--22--4标准2.8 环境条件保存温度：-250C~700C工作温度：-100C~550C相对湿度：最大不起过90%大气压力：80~100Kpa2.9 机械性能工作条件：通过1 级振动响应，冲击响应检验运输条件：通过1级振动耐久，冲击耐久及碰撞检验2.10 绝缘各带电导体回路相互之间及地用500V 摇表测量绝缘电阻不小于100MΩ2.11 耐压三、硬件说明3.1 结构19/2 英寸机箱、整面板、前插拔、后接线外形尺寸：236×178.5×240mm3.2 交流插件电流输入元件由电流传感器和并联电阻所组成输入频响: 20~5KHZ线性范围：0.2~20In线性误差: <0.2%响应时间：< 8μs隔离耐压: ≥3000V保护相电流: 输入为20In时输出为5/3.3模数变换插件装置的模数变换插件由电压--频率变换芯片及高速光电隔离电路构成，电压频率变换的范围为0~1MHZ, 在满度输出时其线性误差为0.1%3.4CPU插件CPU插件由开关量输入电路、开关量输出电路、模拟量输入整形等部分所组成。

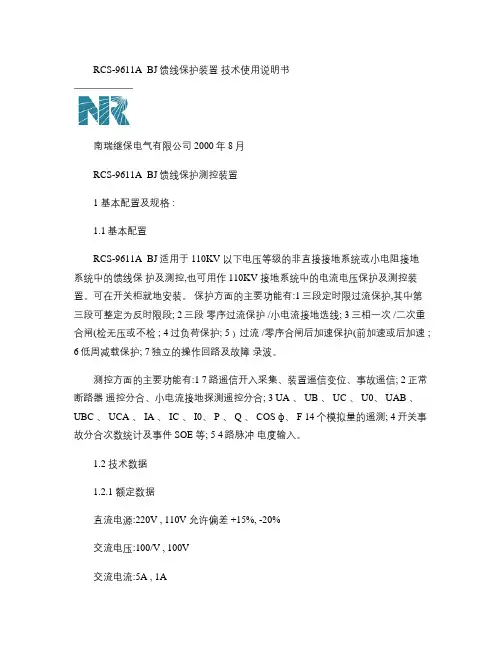

RCS-9611A_BJ馈线保护装置技术使用说明书南瑞继保电气有限公司 2000年 8月RCS-9611A_BJ馈线保护测控装置1 基本配置及规格 :1.1基本配置RCS-9611A_BJ适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控,也可用作 110KV 接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有:1三段定时限过流保护,其中第三段可整定为反时限段; 2三段零序过流保护 /小电流接地选线; 3三相一次 /二次重合闸(检无压或不检 ; 4过负荷保护; 5﹚过流 /零序合闸后加速保护(前加速或后加速 ; 6低周减载保护; 7独立的操作回路及故障录波。
测控方面的主要功能有:1 7路遥信开入采集、装置遥信变位、事故遥信; 2正常断路器遥控分合、小电流接地探测遥控分合; 3 UA 、 UB 、 UC 、 U0、 UAB 、UBC 、 UCA 、 IA 、 IC 、 I0、 P 、 Q 、COS ф、 F 14个模拟量的遥测; 4开关事故分合次数统计及事件 SOE 等; 5 4路脉冲电度输入。
1.2 技术数据1.2.1 额定数据直流电源:220V , 110V 允许偏差 +15%, -20%交流电压:100/V , 100V交流电流:5A , 1A频率:50Hz1.2.2 功耗交流电压:< 0.5VA/相交流电流:< 1VA/相 (In =5A < 0.5VA/相 (In =1A直流:正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流:电流定值:0.1In ~20In时间定值:0~100S定值误差:< 5%②重合闸重合闸时间:0.1~9.9S定值误差:< 5%③低周减载低周定值:45Hz ~50Hz低压闭锁:10V ~90Vdf/dt闭锁:0.3Hz/s~10Hz/s定值误差:< 5%其中频率误差:< 0.01Hz④遥测量计量等级:电流 0.2级其他:0.5级⑤遥信分辨率:<2ms信号输入方式:无源接点装置原理2.1 硬件配置同 RCS-9611A ,逻辑框图见附图 RCS-9611A_BJ2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后, 由低通滤波器输入至模数变换器, CPU 经采样数字处理后,构成各种保护继电器,并计算各种遥测量。
1 概述 ......................................1.1 应用范围 (3)1.2 保护功能 (3)1.3 测量功能 (3)1.4 监视功能 (4)1.5 控制功能 (4)1.6 事件记录 (4)1.7 人机接口 (5)1.8 通信功能 (5)2 整定说明 ....................................2.1 保护参数整定表 (6)2.2 设备参数整定表 (7)2.3 通讯参数整定表 (7)3 基本操作与使用 .................................3.1 装置上电 (8)3.1.1 主机模块初始化 (8)3.1.2 面板模块初始化 (8)3.2 面板操作 (8)3.2.1 面板功能 (8)3.2.2 液晶显示屏 (9)3.2.3 断路器分位/合位指示灯 (9)3.2.4 故障/告警信号指示灯 (9)3.2.5 信号复归按键 (10)3.2.6 高亮度LED发光指示灯 (10)3.2.7 液晶显示屏操作按键 (10)3.2.8 断路器分闸/合闸操作按键 (10)3.2.9 遥控/本地指示灯 (11)3.2.10 遥控/本地锁 (11)3.3 菜单操作 (12)3.3.1 开机主屏 (12)3.3.2 测量数据 (12)3.3.3 开入量状态 (12)3.3.4 记录显示 (13)3.3.5 参数设置 (13)3.3.6 设备参数 (13)3.3.7 保护功能 (14)3.3.8 时间设置 (14)3.3.9 通讯设置 (14)4调试大纲................................ ......14.1通电前检查 .......................... . (15)4.2通电检查 ............................ .. (15)4.3投运前检查 ......................... (16)4.4投运后注意事项 ..................... . (16)4.5运行维护注意事项 ................... (16)5附录 (17)5.1YT201P机械尺寸图及开孔图........... (17)5.2YT201P背面端子图.................... (18)5.3YT201P典型接线图（线路保护）........ .. (19)1概述YT201P通用型微机保护测控装置适用于35KV以下电压等级的变压器与线路的保护、测量及控制。
KY 8100微机保护测控装置综述ky-8100微机保护测控装置综述01概述ky-8100系列微机维护测控装置针对于35kv及其以下电压等级配电网用电系统、工矿企业用电系统、厂用电系统而设计，具有健全的维护、测量、掌控与监控功能，为配电网系统、工矿企业用电系统、厂用电系统的供电安全及其自动化提供更多完备的解决方案，可以有力的确保它们的安全平衡运转。
ky-8100系列微机保护测控装置按分布式原则、在间隔层按对象进行设计，可集中组屏安装，也可分散安装在开关柜上或者就地安装于户外开关场；可使用在变电站、发电厂、开关站、用户变的新建与改造工程，也可用在城市电网、楼宇等供电系统。
ky-8100系列微机维护测控装置包含以下装置种类：对象线路型号名称适用范围表明35kv及以下电压等级大电流接地系统进线、出线和母联35kv及以下电压等级对备求生ky-8120线路维护测控装置对备求生ky-8130对备求生装置电容器ky-8150电容器维护测控装置35kv及以下电压等级单y型、双y型、△型接线电容器电动机ky-8160电动机维护测控装置10kv及以下电压等级大中型异步电动机变压器ky-8180变压器维护测控装置35kv及以下电压等级配电变小、所用变小、中剧变小、整流变ptky-8190电压维护测控装置10kv及以下电压等级母线pt02主要特点a．高标准的通用硬、软件平台：使用ti公司150mips、8条流水线技术的高性能32十一位dsp处理器，布局大容量的ram和flashmemory，并使产品具备强悍的数据处理能力和记忆能力，关键信息高速缓存不遗失；专业的嵌入式操作系统确保装置安全、平衡、可信运转。
b．高精度测量ED79系统高精度数据采集系统，专业的模拟量采集调理电路，1600hz的高采样率，结合高性能的数字滤波器和数据处理算法，使装置具有较强的精度性能，测量计及13次谐波。
c．强大的通讯处理能力rs485和ecan现场总线USB，内置iec103、can2.0等标准远动传输规约，积极支持双网结构，专门的通讯防火技术，大大进一步增强网络连接的可靠性和抗干扰性。
前 言BY100系列微机保护测控装置是多年实践应用和运行经验上，吸取国内外微机保护装置现有的先进技术。
听取国内资深继电保护专家与电力自动化系统人员意见，结合中国电网运行特点和客户要求而自主研发推出的新一代微机保护测控装置，被广泛应用于电力、水利、石油、化工等行业35KV及以下电压等级系列。
作为各种电气设备的主保护或后备保护。
BY100系列装置针对不同需求客户而设计,装置具有保护.测控.通迅功能.整合了第一代微机保护装置.微机测控装置.微机操作箱功能.更加有利于国家电网自动化进程的要求,同时装置通迅功能可服务于电力自动化系统,变电站自动化系统.变配点自动化系统,完全实现了国家电网对自动化系统的要求.本装置保护功能全面可用于架空线路.电缆线路.变压器.电动机.电容器等电气一次设备的保护.在技术上继电保护满足选择性、速动性、灵敏性和可靠性四个要求。
一、装置型号定义BY100系列保护测控装置BY100-01 线路保护测控装置BY100-02 母线综合测控装置BY100-03 线路备自投保护测控装置BY100-04 变压器保护测控装置BY100-05 电动机保护测控装置BY100-06 电容器保护测控装置二、状态指示状态指示灯状态及数量与保护装置类型有关，各灯指示表示功能定义如下：序号 指示灯 意义 颜色1 “运行” 微机运行自检灯：装置正常运行时，此灯闪烁，若装置硬件或软件不正常，此灯常亮或常灭。
绿色2 “合位” 微机合位指示灯：断路器合位时，此灯亮。
红色3 “分位” 微机分位指示灯：断路器分位时，此灯亮。
绿色4 “动作” 微机跳闸动作灯：装置正常运行时，此灯熄灭；跳闸类保护动作（发生断路器动作）后，此灯长亮；只有人为复归，此灯熄灭红色5 “告警” 微机非跳闸动作灯：装置正常运行时，此灯熄灭；告警类保护动作（不发生断路器动作）后，此灯长亮；只有人为复归，此灯熄灭黄色6 “通讯” 微机通迅自检灯：装置通过RS485进行远程通讯时此灯闪烁。
一种110kV数字式线路保护测控装置【摘要】本文介绍的数字式线路保护测控装置适用于保护110kV电压等级的大电流接地系统输电线路安全可靠的运行。
在原理上高频纵联保护作为主保护，可以使线路内部发生的故障达到全线速动，而距离保护和零序保护作为后备保护能够全面保护线路上发生的各种类型的故障。
经大量仿真动态模拟仿真实验，数字模拟仿真实验以及长期的现场实际运行，并通过了国家继电保护及自动化设备质量监督检验中心的检测，证明该装置的可靠性和安全性。
【关键词】高频纵联保护；距离保护；零序保护；线路保护测控装置1.引言近年来，微机保护发展的非常快，在我国电力系统中，高低压设备都大量采用微机保护，微机保护在保护电力系统安全稳定运行方面起到了不可磨灭的贡献。
我公司自主研制开发生产的微机式线路保护测控装置适用于110kV电压等级的大电流接地系统中的输电线路，在原理上采用高频纵联保护作为主保护，距离保护作为后备保护，在发生大电阻接地故障，距离保护灵敏度不足时，采用零序保护作为后备保护，充分考虑了大电流接地系统中能够发生的各种故障。
装置功能还包括三相一次重合闸，PT断线后两段过流保护，过负荷，低频减载等其他的辅助功能。
2.保护原理2.1 高频纵联保护高频纵联保护，可以使保护线路区内任何一点发生故障时，都能达到全线速动。
高频纵联保护可以分为允许式高频纵联保护和闭锁式高频纵联保护。
本系列保护装置两者都能实现，并且都采用距离方向元件和零序方向元件，保证动作的快速性，选择性。
2.2 距离保护距离保护作为高频纵联保护的后备保护，分为相间距离和接地距离。
本系列装置设有六个阻抗元件，阻抗特性采用在多边形动作特性的基础上叠加一个小矩形区域，多边形特性的阻抗元件可以有效的抑制暂态超越。
在发生区内远距离故障时，测量阻抗能正确代表故障方向，不需要另行判别方向，而在近距离故障，当测量阻抗进入小矩形区域时，测量阻抗不能正确代表故障方向，投入方向元件判断方向。
