微机线路保护测控装置AM5-F

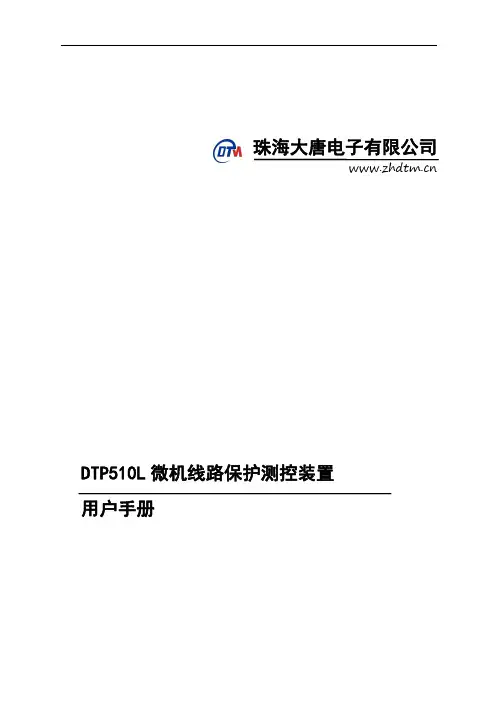

珠海大唐电子有限公司DTP510L微机线路保护测控装置用户手册电话*************传真*************网址:邮箱:**************24小时免费服务热线：400-875-6008地址:珠海市南屏科技园屏东一路8号格润高科4F前言1.型号说明DTP510L系列微机线路保护测控装置适用于35kV及以下进出线保护，DTP510L可支持A、B、C三相电流保护，也可支持两相电流保护。

定货时，请声明。

2.引用标准《静态继电保护及安全自动装置通用技术条件》DL478-2001《继电保护和安全自动装置技术规程》GB/T14285-2006《电力装置的继电器保护和自动装置设计规范》GB50062-923.使用注意事项◆本系列保护所涉及负序电压均以相电压合成得到，所有复合电压闭锁过流中低电压元件取线电压，三个线电压中有一个小于低电压定值，低电压元件动作，开放过电流保护。

◆本系列装置中涉及4种标准曲线的反时限保护，如果故障电流超过额定电流的15倍时，反时限元件将按照15倍时的动作时间出口。

◆装置通电前，必须进行外观检查，保证面板完好无划痕、紧固螺钉无松动、装置可靠接地、各插件紧固螺丝拧紧以及端子接触良好。

◆装置加上电源后，面板上“运行”指示灯应该闪烁，液晶循环显示保护、测量等运行数据。

◆装置为不接地系统配置时，D07，D08端子为零序小电流输入端子，输入交流电流信号限定在2A以内，测量电流输入限定在6A以内，测试时注意，不可加入太大信号，以免损坏元器件。

◆装置内部的操作回路只适用于直流电源，若为交流电源，须经整流滤波后接入。

◆禁止带电插拔各插件板，否则损坏装置。

◆禁止装置在带一次设备运行中，进行开出实验。

前言1.．．产品说明．．．．1.1适用范围DTP510L微机线路保护测控装置主要适用于35kV及以下电压等级的不接地系统、电阻接地系统及直接接地系统线路综合保护、控制及测量。

1.2功能及特点1.2.1保护功能◆三段式复合电压闭锁过流保护◆过流反时限保护◆三段零序电压闭锁零序方向过流保护◆零序过电压保护◆过负荷保护◆低频减载保护◆三相一次重合闸◆后加速◆PT断线◆低电压保护◆母充保护◆同期合闸1.2.2辅助功能◆谐波频谱分析◆相位显示◆小电流选线◆故障录波◆积分电度◆装置自检故障告警◆保护定值远方召唤和修改◆一路可编程4～20mA输出1.2.3测控功能◆电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电度、无功电度、功率因数、电网频率等◆遥信量：装置共有15路开入量，其中：12路为外部采集，3路为内部采集1.2.4通讯功能◆两路标准RS485多机通讯端口◆IEC-60870-5-103（RS485通讯模式）标准通信规约1.2.5GPS对时功能（选配）◆装置可以通过RS485差分电平接收GPS硬时钟秒对时，同后台监控系统配合，可以完成精确对时或通过接收IRIG-B码进行精确对时。

西门子微机综合保护测控装置1、概要介绍• SIPROTEC 简介• DIGSI 调试软件2、过流保护• 7SJ45• 7SJ600/602• 7SJ61/62/63/64• 7SJ68• 7SJ686• 7SK80/7SJ80• 7SR11/127SJ687SJ68专为发电厂和供电系统用户设计，它提供了大屏幕图形显示，中文操作界面，因此调试和操作都非常方便。

7SJ68具有不带方向/带方向时限过流/电动机/电压/频率保护，附加操作容易的就地控制功能和自动化功能。

可控制开关的数量只取决于保护装置可用的开关量输入/输出点的数量。

集成的可编程逻辑工具（CFC）允许用户实现自定义功能，如开关的自动化功能（联锁）等。

用户也能生成自定义的信息。

7SJ6867sj686优点：●符合国内用户使用习惯●支持操作箱功能●支持高精度测量CT●内置CFC可编程逻辑●提供自定义保护功能●支持USB2.0接口●支持IEC 61850/IEC 103/Modbus规约●支持冗余星型网络和环网●支持保护定值上送和修改●提供便捷的远程技术支持服务7SK80/7SJ807SK80/7SJ80保护装置设备可以在高低压电网中对中性点直接接地、低阻抗接地、不接地以及有中性点补偿设备接地的线路进行保护。

该保护也可作为独立、完善的变压器后备保护使用。

SIPROTEC Compact 7SJ80具有最新研发的硬件，在主要功能上都具有最高的可靠性。

1,000,000台SIPROTEC保护的现场运行经验为其奠定了高可靠性的基础。

该保护提供了很多功能可以灵活地对电力系统需求做出反应，并能够有效节约投入成本。

例如：可更换的接口，灵活保护功能和集成的可编程逻辑功能（CFC）。

自由分配的LEDs和六行显示，可以确保清晰独特的显示过程状态。

加上9个功能按键，操作人员可以在任何情况下，进行快速安全的操作。

这些都确保了高度的可靠性。

3、发电机保护• 7RW80 电压与频率保护装置• 7UM61/62 发电机保护• 7UW5010 跳闸矩阵• 7VE61/63 同期装置4、线路差动保护• 7SD610 双端线路及线变组差动保护装置(英文版本)• 7SD680 双端线路及线变组差动保护装置(中/英文版本)• 7SD52/53 高压多端差动保护• 7SD538 全中文高压线路保护• 7SJ689 过电压及远方跳闸保护5、母线/断路器失灵保护• 7SS60 母线保护6、变压器差动保护• 7UT612/613/633/635/682/683主要用于双绕组或三绕组变压器保护，也可用于发电/电动机、电抗器和单母线的差动保护。

WGB-600系列微机保护测控装置选型及设计说明书（ver-1.00）许继集团股份有限公司XJ GROUP CORPORATION CO.,LTD.WGB-600系列微机保护测控装置1装置简介 11.1 功能配置 11.2 主要特点 12技术指标 12.1 额定数据 12.2 功耗 12.3 环境条件 22.4 抗干扰性能 22.5 绝缘性能 22.6 机械性能 22.7 各元件工作范围及误差 32.8 测量精度 33装置硬件 33.1 机箱结构 33.2 主要插件 44保护功能配置 44.1 WGB-611线路保护功能配置 44.2 WGB-631厂用变保护功能配置 54.3 WGB-641电容器保护功能配置 54.4 WGB-650电动机保护功能配置 64.5 WGB-661电压互感器监控功能配置 64.6 WGB-671电源备自投功能配置 64.7 遥测、遥信、遥控及遥脉功能 74.8 录波 74.9 G P S对时 75 装置对外接线 76 贮存及保修 247 供应成套性 248 订货须知241.装置简介1.1.适用范围：WGB-600系列微机保护测控装置实现中低压线路、变压器、电容器、电动机的保护和测控功能以及电压互感器的监控、备用电源自投等，主要用于35kV及以下各级电压等级。

1.2.主要特点a.加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,可分散安装于开关柜上运行。

b.集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。

c.采用32位单片机作为保护CPU，配置大容量的RAM和Flash Memory；数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快。

d.采用16位A/D作为数据采集，数据采集每周24点，保护测量精度高。

e.采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。

f.可独立整定8套保护定值，定值区切换安全方便。

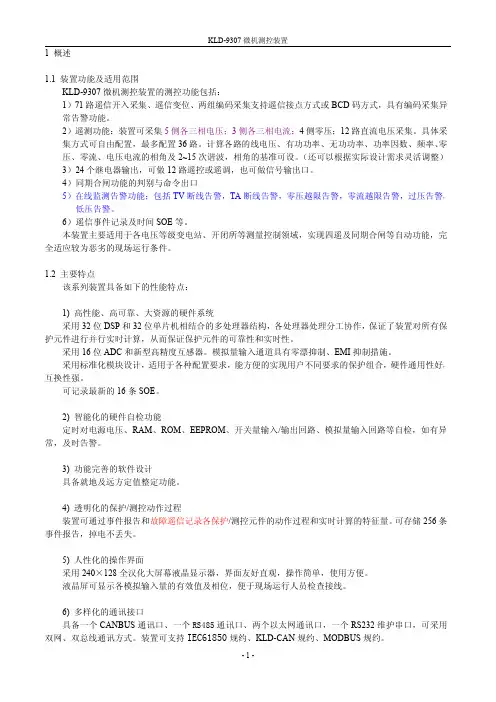

1概述1.1装置功能及适用范围KLD-9307微机测控装置的测控功能包括：1）71路遥信开入采集、遥信变位、两组编码采集支持遥信接点方式或BCD码方式，具有编码采集异常告警功能。

2）遥测功能：装置可采集5侧各三相电压；3侧各三相电流；4侧零压；12路直流电压采集。

具体采集方式可自由配置，最多配置36路。

计算各路的线电压、有功功率、无功功率、功率因数、频率、零压、零流、电压电流的相角及2~15次谐波，相角的基准可设。

（还可以根据实际设计需求灵活调整）3）24个继电器输出，可做12路遥控或遥调，也可做信号输出口。

4）同期合闸功能的判别与命令出口5）在线监测告警功能；包括TV断线告警，TA断线告警，零压越限告警，零流越限告警，过压告警，低压告警。

6）遥信事件记录及时间SOE等。

本装置主要适用于各电压等级变电站、开闭所等测量控制领域，实现四遥及同期合闸等自动功能，完全适应较为恶劣的现场运行条件。

1.2主要特点该系列装置具备如下的性能特点：1)高性能、高可靠、大资源的硬件系统采用32位DSP和32位单片机相结合的多处理器结构，各处理器处理分工协作，保证了装置对所有保护元件进行并行实时计算，从而保证保护元件的可靠性和实时性。

采用16位ADC和新型高精度互感器。

模拟量输入通道具有零漂抑制、EMI抑制措施。

采用标准化模块设计，适用于各种配置要求，能方便的实现用户不同要求的保护组合，硬件通用性好，互换性强。

可记录最新的16条SOE。

2)智能化的硬件自检功能定时对电源电压、RAM、ROM、EEPROM、开关量输入/输出回路、模拟量输入回路等自检，如有异常，及时告警。

3)功能完善的软件设计具备就地及远方定值整定功能。

4)透明化的保护/测控动作过程装置可通过事件报告和故障遥信记录各保护/测控元件的动作过程和实时计算的特征量。

可存储256条事件报告，掉电不丢失。

5)人性化的操作界面采用240×128全汉化大屏幕液晶显示器，界面友好直观，操作简单，使用方便。

微机型母线保护装置现场检验作业指导书1适用范围本作业指导书适用于微机型母线保护装置新安装验收检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。

继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定 国家电网公司十八项电网重大反事故措施(试行) 3作业条件及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。

空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。

(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。

(3)作业现场应有可靠的试验电源，且满足试验要求。

(4)作业现场道路畅通，无障碍物，且照明良好。

(5)一次设备有高压检修工作时，应禁止开关传动试验。

(6)测试对象处于停运状态，现场安全措施完整、可靠。

(7)保持现场工作环境整洁。

4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。

(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。

(3)所有作业人员应有触电急救及现场紧急救火的常识。

(4)本项检验工作需要作业人员3-4人。

其中工作负责人1人，工作班成员2-3人。

(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7261-2008(3) DUT995-2006(4) Q/GDW 267-2009(5)国家电网生[2012]352号(6)国家电网安监［2009∣664号 国家电网公司电力安全工作规程(变电部分)格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。

HSA-500微机保护测控装置使用说明书一．保护测控装置面板图标使用说明：1．微机保护测控装置说明：微机保护测控装置包含以下型号内容：HSA-531 线路保护测控装置；HSA-535 变压器保护测控装置；HSA-536 电动机保护测控装置；HSA-537 电动机差动保护测控装置；HSA-539 电容器保护测控装置；HSA-551 母联备自投保护测控装置；HSA-552 母线PT保护测控装置；HSA-512 主变差动保护测控装置；HSA-515 主变后备保护测控装置；该类型保护测控装置的名称在保护测控装置的最上端直接显示；2．微机保护测控装置面板指示灯说明：此类型的面板指示灯共有七个，从上往下依次排列顺序如下：O 运行：表示装置的运行状态，正常运行时为绿色显示且不停的闪烁。

O 电源：表示装置的工作电源是否正常，正常运行时为绿色显示且常亮。

O 告警：表示装置检测的设备有不正常的状态发生，正常运行时不显示，出现不正常状态时显示红色。

过负荷、PT 断线、PT失压、零序过流、小电流接地、轻瓦斯、温度升高等情况出现时指示灯显示红色。

出现以上现象时需要值班人员根据实际情况对设备进行检查、调整。

O 事故：表示装置检测的设备有事故状态发生，正常运行时不显示，出现事故状态时显示红色。

保护跳闸等情况出现时指示灯显示红色。

出现以上情况时需要值班人员根据事故发生的实际情况对设备进行检查、调整。

O 故障：表示装置通过自检发现装置本身的元件是否有故障。

正常运行时不显示，出现不正常状态时显示红色。

此灯亮时请值班人员速将故障类型告诉厂家，由厂家做出处理。

O 合位：表示装置所保护的设备开关是否在合闸位置。

在合闸位置显示红色指示灯。

O 分位：表示装置所保护的设备开关是否在分闸位置。

在分闸位置显示绿色指示灯。

3．微机保护测控装置的操作键说明：▲：是液晶上光标的上移键，按此键光标将从下往上移动；另外作为“保护定值”菜单中的数字增加键，每按此键一下，对应的数字将增加“1”。

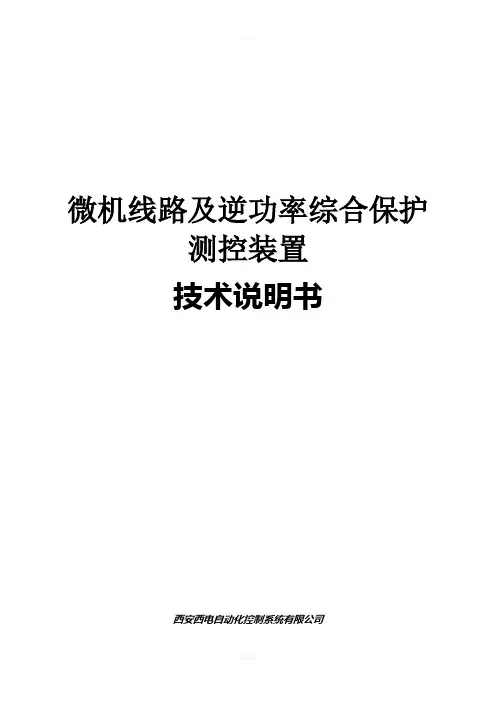

微机线路及逆功率综合保护测控装置技术说明书西安西电自动化控制系统有限公司目录1.概述.................................................................................................................................................. . (3)2.主要特点及功能 (3)3.技术参数 (4)3.1机械及环境参数 (4)3.2额定电气参数 (4)3.3主要技术指标 (4)4装置硬件说明 (5)5软件说明……............................................................................................................................................ .. 66基本保护配置 (10)7主要测控功能 (11)8装置整定内容 (12)8.1定值整定清单 (12)8.2开入量参数整定 (13)8.3开出量参数整定 (14)9主要保护功能原理 (15)9.1低压方向闭锁三段式电流保护 (15)9.2过负荷保护 (18)9.3三相一次重合闸、后加速 (18)9.4低频减载 (19)9.5 低电压 (19)9.6两段零序过流保护（Ⅰ段I0、Ⅱ段I0） (20)9.7零序过压保护 (20)9.8逆功率保护 (21)9.9非电量保护 (21)9.10 TV监测 (21)9.11 TA监测 (22)9.12控制回路断线告警 (23)9.13装置故障告警 (24)10装置背板端子定义及接线示意 (24)1概述IHD6201、IHD6224微机综合保护测控装置是西安西电自动化控制系统有限责任公司在总结了现有系列产品运行经验的基础上，融合了国内外先进技术，采用了基于ARM9内核32位的闪存微控制器，根据中国电力系统的需求自主研制和生产的产品。

微机综合保护管理装置使用说明V1.01目录一、系统 (1)1.1 概述 (1)1.2 主要特点 (1)二、技术参数 (1)2.1 辅助电源 (2)2.2 输入信号 (3)三、产品说明 (3)3.1按键定义 (3)3.2信号灯说明 (3)3.3 开孔尺寸 (4)四、监控功能 (4)4.1 电气量测量功能 (4)4.2 开关量输入及输出 (5)4.3 辅助模拟量输出功能(4－20mA标准) (5)4.4通信功能 (5)4.5事件记录功能 (5)4.6 PT、CT变比设置 (5)五、线路综合保护装置 (6)5.1 装置功能 (6)5.2线路综合保护装置人机操作说明 (12)5.3线路综合保护装置接线图 (16)六、变压器保护装置 (16)6.1装置功能 (16)6.2 变压器保护人机操作说明 (21)6.3变压器保护接线原理图 (25)七、电动机保护装置 (26)7.1 装置功能 (26)7.2 电动机保护人机操作说明 (32)7.3电动机保护器接线原理图 (36)八、电容器保护装置 (36)8.1 装置功能 (36)8.2 电容器保护人机操作说明 (42)8.3电容器保护器接线原理图 (46)九、电流保护装置 (46)9.1装置功能 (46)9.2 电流保护人机操作说明 (49)9.3电流保护器接线原理图 (53)十、电压保护装置 (53)10.1 装置功能 (53)10.2 电压保护人机操作说明 (55)10.3电压保护接线原理图 (59)附表一、测量数据区数据点表 (60)附表二、数据控制区数据点表 (60)附表三、保护数据区数据点表 (61)附表四、系统数据区数据点表 (62)附表五、厂家数据区数据点表 (62)附表六、厂家数据区数据点表 (63)微机综合保护装置一、系统1.1 概述微机综合保护装置系列数字式智能保护测控管理装置采用高性能DSP数字处理器，研制成的新一代智能保护测控管理装置。

装置适应于110KV以下电压等级的线路、变压器、电动机、电容器等各种电力装备的保护。

RCS-9611C线路保护测控装置技术使用说明书V1.00南瑞继保电气有限公司2005年1月RCS-9611C线路保护测控装置1基本配置及规格：1．1基本配置RCS-9611C适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可在开关柜就地安装。

保护方面的主要功能有：1）三段可经复压闭锁的方向过流保护；2）三段零序过流保护；3）三相一次重合闸；4）过负荷功能；5﹚独立过流和零序过流加速保护；6）低周减载功能；7）小电流接地选线；8）独立的操作回路。

测控方面的主要功能有：1）25路遥信开入采集；2）正常断路器遥控分合、小电流接地选线；3）IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个模拟量的遥测；4）事件SOE等；保护信息方面的主要功能：1）装置描述的远方查看；2）装置参数的远方查看；3）保护定值和区号的远方查看、修改功能；4）软压板状态的远方查看、投退；5）装置保护开入状态的远方查看；6）装置运行状态（包括保护动作元件的状态、运行告警和装置的自检信息）的远方查看；7）远方对装置实现信号复归；8）故障录波上送功能。

支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口。

1．2技术数据1．2．1额定数据直流电压：220V，110V 允许偏差+15％，-20％交流电压：100/3V（相电压），100V（线电压）交流电流：5A，1A频率：50Hz1．2．2功耗交流电压：< 0.5VA/相交流电流：< 1.0VA/相(In =5A)< 0.5VA/相(In =1A)直流：正常 < 15W跳闸 < 25W1．2．3主要技术指标1>定时限过流：电流定值：0.1In～20In定值误差： < 5％时间定值：0～100S2>零序过流保护电流定值：0.1A～12A定值误差： < 5％时间定值：0～100S3>低周减载频率定值：45～50Hz定值误差：0.01Hz时间定值：0～100SDFDT闭锁定值：0.3～10Hz/S4>重合闸重合闸时间：0.1～9.9S5>遥信开入：分辨率<2ms信号输入方式：无源接点6>遥测量计量等级电流：0.2级其他：0.5级2装置原理2.1硬件配置及逻辑框图见附图2.2模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。
