LCS612微机线路保护测控装置

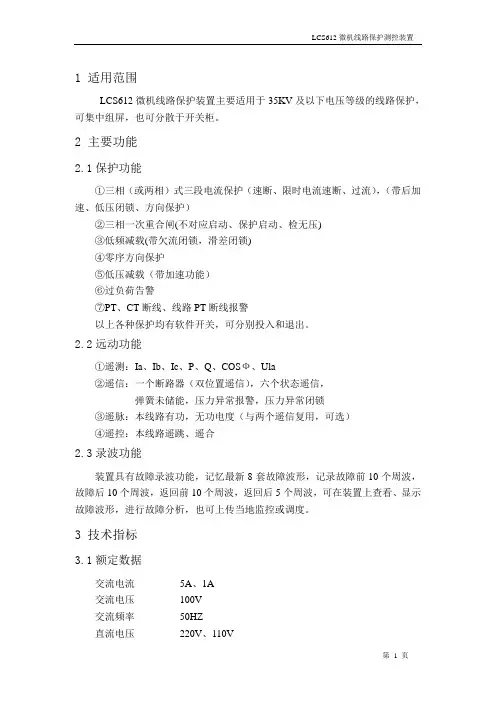

1 适用范围LCS612微机线路保护装置主要适用于35KV及以下电压等级的线路保护，可集中组屏，也可分散于开关柜。

2 主要功能2.1保护功能①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）②三相一次重合闸(不对应启动、保护启动、检无压)③低频减载(带欠流闭锁，滑差闭锁)④零序方向保护⑤低压减载（带加速功能）⑥过负荷告警⑦PT、CT断线、线路PT断线报警以上各种保护均有软件开关，可分别投入和退出。

2.2远动功能①遥测：Ia、Ib、Ic、P、Q、COSФ、Ula②遥信：一个断路器（双位置遥信），六个状态遥信，弹簧未储能，压力异常报警，压力异常闭锁③遥脉：本线路有功，无功电度（与两个遥信复用，可选）④遥控：本线路遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。

3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。

3.6安全与电磁兼容①脉冲干扰试验能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.②静电放电抗扰度测试能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。

6KV供电线路保护整定计算

一、南风井供电线路保护整定1、南风井一路#6112，南风井二路#6209，线路参数：如图：长时负荷电流95A ，2005l h =,最大负荷110A 。

采用LCS612微机线路保护。

两相不完全星形接线保护方式据供电处孙光伟提供短路电流及线路系统参数如下: 6KV 母线侧,S max =146.95MVA,I max （3）=13.467KA ； S min =65.865MVA,I min （3）=6.036KA ； Z max =0.27Ω；Z min =0.602Ω选南风井进线末端为短路点2d 。

查表《煤矿井下供电三大保护细则》对于22YjV 370-⨯电缆010.306R km =Ω 010.061X km =ΩLJ 395-⨯架空线 020.38R km =Ω 020.06X km =Ω 22YjV 350-⨯电缆 030.429R km =Ω 030.063X km =Ω010.490.3060.15L R =⨯=Ω 010.490.0610.0299L X =⨯=Ω 02 2.250.380.855L R =⨯=Ω 02 2.250.060.135L X =⨯=Ω 030.150.4290.0644L R =⨯=Ω 030.150.0630.0094L X =⨯=Ω0102030.150.8550.0644 1.069()LL L L R R R R =++=++=Ω∑0102030.02990.1350.00940.174()LL L L XX X X =++=++=Ω∑系统阻抗小于系统电抗1，故忽略。

1.069()L R R ==Ω∑∑0.1740.270.444()LXX X X =+=+=Ω∑∑线路总阻抗2222max1.0690.444 1.157()Z R X =+=+=Ω∑∑∑在最大运行方式下，线路在南风井母线上的短路电流为：2(3)max63003144()1.732 1.1573e d I A Z ===⨯∑高压电机入线口两相电流为3d 点。

微机保护测控装置详细讲解

微机保护测控装置是一种用于电力系统中的保护和控制设备，主要功能是监测电力系
统的工作状态并在发生故障时采取必要的保护措施，以确保电力系统的安全稳定运行。

以下是微机保护测控装置的一些详细讲解：
1. 功能：
- 电流保护：监测系统中的电流变化，当电流异常时及时切断电路，防止设备过载或
短路。

- 过电压保护：监测系统中的电压变化，当电压超过设定值时保护装置将采取措施，
如切断电路或引入补偿装置。

- 过流保护：监测系统中的电流变化，当电流超过额定值时及时切断电路，防止设备
过载或短路。

- 差动保护：通过比较系统中不同部分的电流或电压，实现对设备的差动保护，有效
应对设备内部故障。

2. 结构：
微机保护测控装置通常由微处理器、输入/输出接口、存储器、通信接口等组成。

微
处理器负责数据处理和逻辑控制，输入/输出接口用于连接外部设备和传感器，存储器
用于存储配置参数和历史数据，通信接口用于与其他装置进行数据交换。

3. 特点：
- 灵活性：微机保护测控装置可以根据需要进行编程和配置，适应不同的电力系统结
构和工作条件。

- 高精度：采用先进的数字信号处理技术，具有高精度和高灵敏度，能够准确判断电
力系统的工作状态。

- 远程通信：具备通信接口，支持与上位机或其他装置进行远程通信，实现远程监控
和操作。

- 自诊断：能够对自身状态进行监测和诊断，及时发现故障并进行报警或自动切换至
备用状态。

微机保护测控装置在电力系统中扮演着非常重要的角色，它能够有效保护设备和人员
的安全，同时也有助于提高电力系统的可靠性和稳定性。

微机线路保护测控装置说明书

PM201微机线路保护测控装置使用说明书北京恒兴能控科技有限公司2005年5月本设备只能由专业人士进行安装。

对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。

■设备只能由取得资格的工作人员才能进行安装和维护。

■对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

■要用一个合适的电压检测设备来确认电压已切断。

■在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

■设备在使用中应提供带正确的额定电压。

不注意这些预防措施就可能会引起严重伤害。

目录1．装置简介2．技术指标3．装置结构4．装置硬件5．保护原理6．安装调试7．运行维护8．储存保修9．供应成套性10．订货须知11．附录12．附图1装置简介PM201微机线路保护测控装置是由北京恒兴能控科技有限公司自主研发生产的新一代数字保护测控装置，产品采用国际先进的DSP和表面贴装技术，工艺成熟可靠，适用于66KV 及以下电压等级，是线路单元的间隔层设备。

装置主要特点：先进的设计理念保证了装置的优良性能；采用DSP和串行的双14位A/D同步采样技术；软硬件设计标准化、模块化，便于现场维护和装置功能的升级；现场总线（CAN-BUS）通讯方式。

保护测控功能配置：三段低电压闭锁方向过流保护：每段低电压闭锁或方向闭锁可单独投退，具有后加速功能；三相一次自动重合闸功能：有保护启动和不对应启动重合闸方式两种，重合闸还具有检同期和检无压功能，弹簧长时间未储能闭锁重合闸；两时限低周减载功能：具有低压闭锁和无流闭锁功能，低周减载一时限经滑差闭锁，二时限不经滑差闭锁，出口跳闸或告警可选择；两段零序过流保护功能：零序过流动作告警或跳闸可选择；过负荷告警功能：过负荷告警或跳闸可选择；小电流接地选线功能：可选用基波或5次谐波零序功率方向判断，选线后发告警信号；母线绝缘监察功能：可监视系统某相接地；失压保护功能：母线失压跳闸；监控功能：装置具有遥信功能、遥控功能，以及脉冲电能采集功能；GPS时钟同步输入；具有操作箱、故障录波、信号、PT断线检测等功能；面板上具有汉字液晶显示和简易键盘，还具有运行、告警、跳位、合位、保护跳闸和保护重合闸指示灯；装置通过现场总线与PM204、PM205（通讯管理机或关端机）通讯，可完成远方监视、控制和操作功能。

试验项目

电气一次

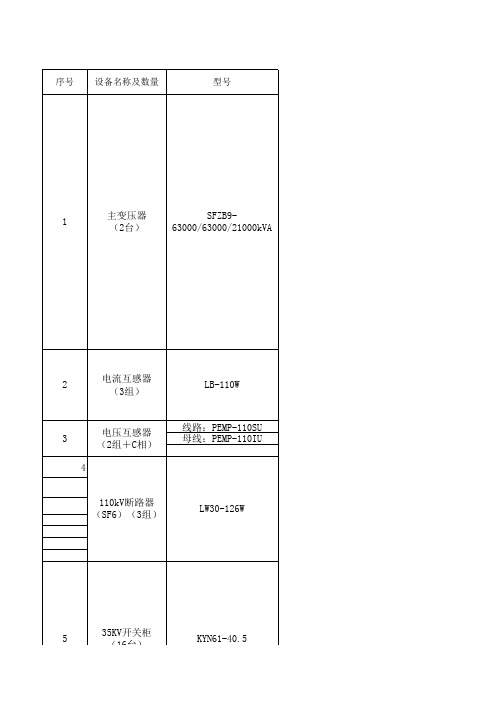

序号设备名称及数量型号
1
主变压器（2台）
SFZB963000/63000/21000kVA
2
电流互感器（3组）
LB-110W
3 4
电压互感器（2组＋C相）
线路：PEMP-110SU 母线：PEMP-110IU
110kV断路器（SF6）（3组）
LW30-126W
5
35KV开关柜（16台）
10
电能质量监测屏 PQ-FD（电能质量监测仪）（2面） 361开关柜（1面） LCS-621B（变压器保护测控装置）
11
12
311开关柜（1面）
LCS-612B（线路保护测控装置）
13
ห้องสมุดไป่ตู้
312开关柜（1面）
LCS-612B（线路保护测控装置）
14
313开关柜（1面）
LCS-612B（线路保护测控装置）
中性点电阻柜检查及试验
绕组及末屏的绝缘电阻 tgδ 及电容量油中溶解气体色谱分析 10% 误差校验（CT特性）绝缘电阻 Tanδ (%)：①绕组绝缘；②支架绝缘油中溶解气体色谱分析断口间并联电容器的绝缘电阻、电容量和tgδ 合闸电阻值和合闸电阻的投入时间导电回路电阻分、合闸电磁铁的动作电压 SF6气体继电器校验及压力表检验 SF6气体湿度检测辅助回路和控制回路绝缘电阻
辅助回路和控制回路绝缘电阻
操作机构合闸接触器及分、合闸电磁铁的最低动作电压断路器的机械特性试验
灭弧室真空度测试（查说明书按厂家要求执行）
主回路绝缘电阻
互感器绝缘电阻及交流耐压试验
避雷器绝缘电阻五防性能检测
二次回路绝缘电阻
运行电压下的交流泄漏电流计数器动作试验

微机保护测控装置主要用于哪里

微机保护测控装置主要用于哪里Q1:微机保护装置的类型与原理1、产品分类WGB870复刻版装置包括以上3类保护装置。

2、WGB877微机备自投装置产品特点采用32位高性能嵌入式微机处理器，配置大容量的RAM的。

3、利用SoC解决方案，数据处理、异或与信息储存能力强，运行速度快，可靠性高。

4、强大的报文磁盘功能，可记录分析报告的100四次保护动作报告、100七次各类事件报告与及20四次故障波形。

5、IEC103、Modbus通讯规约，方便装置接入DCS系统以及它们厂家的自动化系统。

6、主要包括技术参数ZR19数据环境（周遭温度范围）功耗细歧须频率。

Q2:保护装置与测控装置的联系1、此产品全部采用工业第一级元器件，大多数与外界的连接全都做了用充分的电气隔离，内置抗雷击保护电路以及电源滤波器。

2、专业的EMC设计，针对装置输入电源、模拟以及数字电源进行远程的监测，保证了为因其运行的可靠性。

3、全金属封闭机箱，具有良好的抗干扰性能。

4、全汉字液晶显示例如硅胶按键操作，菜单界面友好，具有易操作的特点。

5、保护装置的保护投退、恒定Kendujhar、数据查询、开入检测、开发试验及也可当在保护装置的面板之上直接操作，大大增加了用操作的方便性。

6、保护装置的数据改动及非继电器的开出几乎需要输入密码，提高了用操作的安全性。

Q3:保护和测控装置的区别1、控制熔断器的额定电流应为最大负荷电流的2四倍。

2、检修继电保护的人员，当从取得值班员的许可之后可进行拉合断路器和隔离开关操作。

3、发电厂与其变电所距离比较远，一条是电源一种是负荷中心，而且频率不同。

4、总是电压互感器朗贝埃县星形侧发生相间短路时，如在磁力泵一般而言PL320却未断开之前，电压回路断相闭锁装置不能动作。

5、运行中均的波形保护，两旁交换波形信号试验时，保护装置需要断开跳闸压板。

6、相差高频率保护的工作方式采用闭锁固定式，即装置起动此后，收到连续高频率信号便起动出口继电器，收到50Hz间歇脉冲信号就要闭锁出口继电器。

6KV供电线路保护整定计算

* *一、南风井供电线路保护整定1、南风井一路#6112，南风井二路#6209，线路参数：如图：长时负荷电流95A ，2005l h =,最大负荷110A 。

采用LCS612微机线路保护。

查表《煤矿井下供电三大保护细则》对于22YjV 370-⨯电缆010.306R km =Ω 010.061X km =ΩLJ 395-⨯架空线 020.38R km =Ω 020.06X km =Ω22YjV 350-⨯电缆 030.429R km =Ω 030.063X km =Ω 010.490.3060.15L R =⨯=Ω 010.490.0610.0299L X =⨯=Ω 02 2.250.380.855L R =⨯=Ω 02 2.250.060.135L X =⨯=Ω 030.150.4290.0644L R =⨯=Ω 030.150.0630.0094L X =⨯=Ω0102030.150.8550.0644 1.069()L L L L R R R R =++=++=Ω∑0102030.02990.1350.00940.174()LL L L XX X X =++=++=Ω∑系统阻抗小于系统电抗1，故忽略。

1.069()L R R ==Ω∑∑0.1740.270.444()LXX X X =+=+=Ω∑∑线路总阻抗2222max1.0690.444 1.157()Z R X =+=+=Ω∑∑∑* *在最大运行方式下，线路在南风井母线上的短路电流为：2(3)63003144()1.732 1.157d I A ===⨯高压电机入线口两相电流为3d 点。

NZB611系列微机线路保护测控装置使用说明书2007.01.15

NZB611 系列微机线路保护测控装置使用说明书
NZB611 系列微机线路保护测控装置
使用说明书
-1-
NZB611 系列微机线路保护测控装置使用说明书
注意事项
装置外壳必须可靠接地。装置内包含静电敏感组件，当移除装置外壳工作时，工作接触面和工作人员必须良好接地，避免设备受到伤害。禁止带电拔插通讯接头。输入开关量为有源接点，确保正确接线。现场调试时应注意大电流通电时间不能过长，本装置交流回路 2 倍额定电流时可连续工作，10 倍额定电流时允许 10S，40 倍额定电流时允许 1S。电流输入极性是否正确，电压输入相序是否正确。装置经开出传动试验后，请务必按复归键复归。
-3-
NZB611 系列微机线路保护测控装置使用说明书
4.4 NZB6114/NZB6114AC 线路保护定值清单 ...................................... 35 5 人机界面操作说明 ......................................................... 36 5.1 前面板简介 .............................................................. 36 5.2 菜单结构 ................................................................ 36 5.3 初始化界面 .............................................................. 37 5.4 正常显示界面 ............................................................ 38 5.5.主菜单.................................................................. 38 5.6.子菜单.................................................................. 38 5.6.1 定值 .................................................................. 38 5.6.2 设置 .................................................................. 40 5.6.3 事件 .................................................................. 44 5.6.4 系统测试 .............................................................. 44 5.6.5 装置信息.............................................................. 46 6 调试及维护 ............................................................... 47 6.1 程序检查 ................................................................ 47 6.2 开入量检查 .............................................................. 47 6.3 开出量检查 .............................................................. 50 6.4 模拟量检查 .............................................................. 51 6.5 整组试验 ................................................................ 52 6.6 维护说明 ................................................................ 52 7 订货与选型 .............................................................. 53 7.1NZB61 系列保护及测控装置选型表 ........................................... 53 7.2 订货须知 ................................................................ 55

NSR600系列保护测控一体化装置技术说明书

布式结构设计，模块化、标准化程度高，安装方便，易于组网，便于批量生产和现场维护，有利于减少备件。
所有接线全部采用即插即拔的插头联接方式，电流回路有大电流端子作保证，易于更换和维护。使用具有高可靠性的进口插件，彻底消除接触不良的隐患。
采用背插式结构，强弱电完全分开，可大大减少外部电磁干扰在弱电侧的耦合，增强装置的抗干扰能力，提高其可靠性和安全性。
2.1 装置概述
2.1.1 装置适用范围
NSR611 馈线保护测控装置适用于 35kV 及以下电压等级的经消弧线圈接地（含小电阻接地）或中性点不接地系统的馈电线路保护测控。可集中组屏，也可在开关柜就地安装。
增强型 NSR611A 除了具有 NSR611 的功能以外，还增加了反时限保护功能。 NSR612 线路保护测控装置适用于 35KV 或 66KV 电压等级的经消弧线圈接地（含小电阻接地）或不接地系统中的方向线路保护测控。可集中组屏，也可在开关柜就地安装。与 NSR611 相比较，NSR612 的三段过流保护增加了经低电压方向闭锁功能，三相一次重合闸增加了检无压、检同期的功能。增强型 NSR612A 具有 10 套定值，其它功能同 NSR612，可用于旁路保护。
NSR600 系列开发起点高，借鉴并集中了电力系统中广泛应用的 RCS、DSA、ISA 保护装置以及 DISA、FJY 监控系统的优点和成熟技术，使得 NSR600 保护测控装置整体可靠性高、测量准确、通讯快速可靠、保护功能可靠完善。
1.2 NSR600 系列保护测控装置的技术特点
面向对象，将传统的保护测控进行一体化设计
第七章 NSR600 系列典型应用结构……………………………………………………………（52）
第八章附录 ……………………………………………………………………………………（53）附录 1：NSR600 系列保护测控装置接点联系图………………………………………………（53）附录 2：NSR600 系列保护测控装置外形尺寸图………………………………………………（54）附录 3：NSR600 系列保护测控装置采样精度自校方法………………………………………（55）

LCS-600F系列线路说明书

合闸（检无压）
5)低频减载
6)低压减载
7)零序功率方向
8)检同期
9)过负荷告警和跳闸
10)PT断线告警
11)CT断线告警
12)线路PT断线
13)失压保护
1)遥测： Iam、Ibm、Icm、P、Q、cos、Uab、Ubc 、Ua、Ub、Uc、3U0、Ul、Fre(母线), Fre(线路)
方向元件1动作区范围为-135°～45°（如图2所示），最大灵敏角-45°。B、C相方向元件原理框图同A相所示。各相电流元件受表1相应的方向元件的控制。
图2 相过流方向元件1动作区
方向元件2动作区范围为-150°～60°（如图3所示），最大灵敏角-30°。B、C相方向元件原理框图同A相所示。各相电流元件受表1相应的方向元件的控制。
保护电流：5%In-20In
2）接点容量
所有出口跳闸触点：允许长期通过6A，切断电流0.3A
（DC220V，时间常数L/R为5ms±0.75的感性负载）
3）操作回路跳合闸电流
操作回路跳合闸电流采用自适应模式，无需选择。（0.5A以上）
4）定值误差
电流元件：<±2%
电压元件：<±2%
方向元件角度：<±2°
LCS-600F系列
微机线路保护测控装置
说明书
（V1.00）
山东鲁能智能技术有限公司
SHANDONG LUNENG INTELLIGENCE TECHNOLOGY CO.,LTD.
Copyright©2009-2011山东鲁能智能技术有限公司版权所有，保留一切权利。
非经书面许可，任何单位和个人不得擅自摘抄、复制本书内容，并不得以任何形式传播。
5)弹簧未储能检测

LCS 652说明书

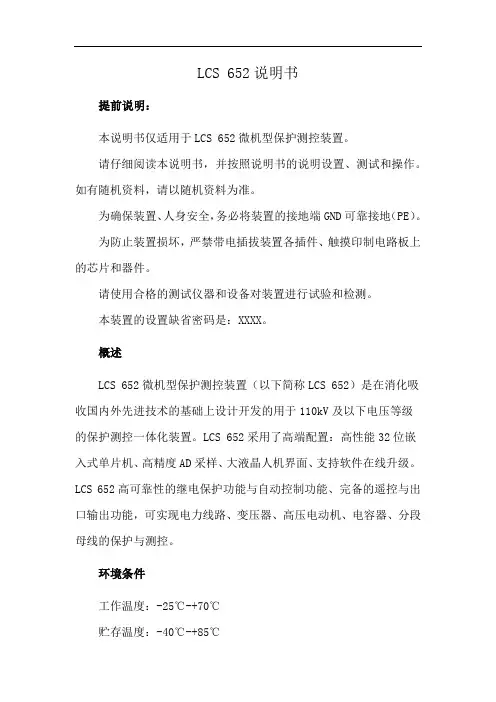

LCS 652说明书
提前说明：
本说明书仅适用于LCS 652微机型保护测控装置。

请仔细阅读本说明书，并按照说明书的说明设置、测试和操作。

如有随机资料，请以随机资料为准。

为确保装置、人身安全，务必将装置的接地端GND可靠接地（PE）。

为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

请使用合格的测试仪器和设备对装置进行试验和检测。

本装置的设置缺省密码是：XXXX。

概述
LCS 652微机型保护测控装置（以下简称LCS 652）是在消化吸收国内外先进技术的基础上设计开发的用于110kV及以下电压等级
的保护测控一体化装置。

LCS 652采用了高端配置：高性能32位嵌入式单片机、高精度AD采样、大液晶人机界面、支持软件在线升级。

LCS 652高可靠性的继电保护功能与自动控制功能、完备的遥控与出口输出功能，可实现电力线路、变压器、高压电动机、电容器、分段母线的保护与测控。

环境条件
工作温度：-25℃-+70℃
贮存温度：-40℃-+85℃
相对湿度：5%-95%（产品内部不凝露，不结冰）
大气压力：70 kPa-106 kPa
海拔高度：<3000m
产品使用
适用于电力线路、变压器、电容器、高压电动机和分段母线的保护；灵敏接地方向保护可以实现分散的接地选线；装置可就地分散安装或集中组屏安装；特别适合于环网柜保护监控。

西门子微机综合保护测控装置

西门子微机综合保护测控装置1、概要介绍• SIPROTEC 简介• DIGSI 调试软件2、过流保护• 7SJ45• 7SJ600/602• 7SJ61/62/63/64• 7SJ68• 7SJ686• 7SK80/7SJ80• 7SR11/127SJ687SJ68专为发电厂和供电系统用户设计，它提供了大屏幕图形显示，中文操作界面，因此调试和操作都非常方便。

7SJ68具有不带方向/带方向时限过流/电动机/电压/频率保护，附加操作容易的就地控制功能和自动化功能。

可控制开关的数量只取决于保护装置可用的开关量输入/输出点的数量。

集成的可编程逻辑工具（CFC）允许用户实现自定义功能，如开关的自动化功能（联锁）等。

用户也能生成自定义的信息。

7SJ6867sj686优点：●符合国内用户使用习惯●支持操作箱功能●支持高精度测量CT●内置CFC可编程逻辑●提供自定义保护功能●支持USB2.0接口●支持IEC 61850/IEC 103/Modbus规约●支持冗余星型网络和环网●支持保护定值上送和修改●提供便捷的远程技术支持服务7SK80/7SJ807SK80/7SJ80保护装置设备可以在高低压电网中对中性点直接接地、低阻抗接地、不接地以及有中性点补偿设备接地的线路进行保护。

该保护也可作为独立、完善的变压器后备保护使用。

SIPROTEC Compact 7SJ80具有最新研发的硬件，在主要功能上都具有最高的可靠性。

1,000,000台SIPROTEC保护的现场运行经验为其奠定了高可靠性的基础。

该保护提供了很多功能可以灵活地对电力系统需求做出反应，并能够有效节约投入成本。

例如：可更换的接口，灵活保护功能和集成的可编程逻辑功能（CFC）。

自由分配的LEDs和六行显示，可以确保清晰独特的显示过程状态。

加上9个功能按键，操作人员可以在任何情况下，进行快速安全的操作。

这些都确保了高度的可靠性。

3、发电机保护• 7RW80 电压与频率保护装置• 7UM61/62 发电机保护• 7UW5010 跳闸矩阵• 7VE61/63 同期装置4、线路差动保护• 7SD610 双端线路及线变组差动保护装置(英文版本)• 7SD680 双端线路及线变组差动保护装置(中/英文版本)• 7SD52/53 高压多端差动保护• 7SD538 全中文高压线路保护• 7SJ689 过电压及远方跳闸保护5、母线/断路器失灵保护• 7SS60 母线保护6、变压器差动保护• 7UT612/613/633/635/682/683主要用于双绕组或三绕组变压器保护，也可用于发电/电动机、电抗器和单母线的差动保护。

TRT保护系统的构成与完善

TRT保护系统的构成与完善高炉煤气余压透平发电装置（Top Gas Pressure Recovery Turbine简称TRT），是高炉的附属设备，它利用高炉炉顶煤气中的压力能和热能经透平膨胀机做功来驱动发电机发电，在运转中不需要燃料，不改变高炉煤气的品质，且能够回收高炉鼓风机所需能量的30%左右，同时又净化了煤气，改善了高炉的炉顶压力控制，是典型的节能装置。

1 、TRT的特点高炉煤气余压透平发电装置具有如下特点：（1）进入透平机的煤气参数不稳定，所以发电量也不稳定，发电机的出力不能根据负荷的需要调节，只能根据高炉的工况变化进行调节。

（2）发电容量与电网容量相比很小，所以发电机输出的有功功率及无功功率的变化对电网频率和电压水平的影响很小。

鉴于以上特点，发电机不易单独给用电负荷供电，必须与电力系统并网运行。

2 、TRT保护系统的构成TRT发电系统的运行要求安全可靠，但受自然条件、设备及人为因素的影响，可能出现各种故障。

因此，为了迅速而准确地切除故障，必须装设保护装置。

2.1透平机保护控制系统透平机的保护控制采用德国西门子公司的S7-400系列PLC控制系统，当透平机系统出现重故障时，由PLC控制瞬间产生如下动作：快切阀快切；透平静叶全关；旁通阀快开；联跳发电机。

旁通阀会根据透平机煤气流量打开一定角度后，自动调节高炉顶压，随后再将高炉顶压控制权转移至高炉减压阀组，完成停机过程。

造成TRT故障停机的原因有：透平轴振动过大；透平轴位移过大；透平机超速；动力油压力过低；润滑油压力过低；机组轴承温度过高；发电机事故跳闸；紧急停机按钮；危急遮断器动作。

2.2 电气保护系统2.2.1 发电机保护系统发电机保护系统采用南京南瑞继保电气有限公司的RCS-985RS/SS系列保护装置。

当发电机发生重故障时，继电保护装置使发电机断路器跳闸，同时发出透平机紧急停机及发电机灭磁信号。

发电机设有：纵联差动、发电机转子两点接地、复合电压过流、发电机过电压、发电机低电压、发电机定子接地、发电机频率、失磁、非电量保护等，以上保护动作于跳闸。

LCS综自系统介绍共72页

以电流速断保护为例, “确认” 后显示:
电流速断速断后加速低电压闭锁方向保护
ON OFF OFF OFF
4.5 保护整定值
设定保护定值,举例如下:
以电流速断保护为例, “确认” 后显示:
速断定值 10.50A 速断延时 0.00S 后加速延时 0.00S 低电压定值 50.00V
4.6 远动设置
• 4)保护装置判到故障动作后，装置启动内部的保护跳闸继电器，接通跳闸保持继电器，增加了线圈启动电流而使跳闸线圈得电动作，合闸操作亦是同样的道理。（未接线圈时，保护装置线圈接线位置对地并不是无正电，而是有悬浮正电，只是跳合闸电流达不到启动值，无法使开关动作，具体原因参阅原理图。）
4.13 以线路保护LCS612为例介绍保护原理和功能的设置
4.131过流保护原理
过流保护投入ON
Ia≥Iset
Ib≥Iset
≥1
Ic≥Iset
低电压闭锁投入ON
Uab≤Uset Ubc≤Uset Uca≤Uset
&
≥1
&
Tset
≥1
动作显示及远传跳闸事件记录
4.132速断保护原理
速断保护投入ON
Ia≥Iset
Ib≥Iset
≥1
Ic≥Iset
低电压闭锁投入ON
3.装置配置
• 3.1面板配置图
LCLCS-600微机保护测控装置 S-600微机保护测控装置显示窗
复位运行
跳位
确认
合位 —
取消 +
山东鲁能智能技术有限公司面板示意图
• 1. 键盘功能 • “确认”：进入主菜单或确认定值的修改，停住

NTS-600+V1[1].00系列微机保护测控装置用户手册V1.01

5. 其他
a) 本说明书由南京天溯自动化控制系统有限公司编写并发布，并拥有对相关产品的最终解释权。相关产品的后续升级可能会和本说明书有少许出入，说明书的升级也可能无法及时告知，敬请谅解。 b) 更多信息，请登录；或致电 400-102-6060 。
3. 设备的安装、调试和维护警告！
a) 严格遵照执行国家及电力行业相关安全规程。工作在高电压环境下，应严肃认真对待，以避免人身伤害或设备损坏； b) 在操作中不应触摸电路，可能会有致命的电压、电流； c) 在拆卸开装置面板后，应避免触及电路，装置包含电子电路，如果遭受静电，可能会受到损坏。电子电路也可能含有致命的危险电压； d) 不管运行条件如何，必须将装置与保护地相连。这也适用于一些特殊的场合，如在台桌上测试演示及离线配置。不经恰当接地操作装置，可能会损坏装置，也可能会发生事故引起伤害； e) 在正常运行期间，严禁断开或连接与端子相连的导线或连接件，可能会有致命的危险电压、电流，也可能会中断设备的运行，损坏端子及测量电路； f) 严禁不短接电流互感器的二次绕组就断开其二次回路的连接。运行的电流互感器在二次绕组开路时，会产生危险高电压，可能会损坏互感器，也可能引起人身伤害； g) 在装置带电或者与带电回路相连接时，严禁拆卸前面板，可能会有致命的电压、电流。
NTS－600 V1.00 系列微机保护测控装置用户手册
版本：V1.01
南京天溯自动化控制系统有限公司
变更日志
编号 1 版本 V1.00 编制用户手册 1、NTS-621 装置增加解列及并列启动信号类型（P18 及 P19）。 2、修改所有的内容的格式。 3、增加产品标准说明。修改内容修改人徐金辉修改日期 2011.9
2. 健康和安全

RCS-9611C_线路保护测控装置_技术使用说明

RCS-9611C线路保护测控装置技术使用说明书V1.00南瑞继保电气有限公司2005年1月RCS-9611C线路保护测控装置1基本配置及规格：1．1基本配置RCS-9611C适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可在开关柜就地安装。

保护方面的主要功能有：1）三段可经复压闭锁的方向过流保护；2）三段零序过流保护；3）三相一次重合闸；4）过负荷功能；5﹚独立过流和零序过流加速保护；6）低周减载功能；7）小电流接地选线；8）独立的操作回路。

测控方面的主要功能有：1）25路遥信开入采集；2）正常断路器遥控分合、小电流接地选线；3）IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个模拟量的遥测；4）事件SOE等；保护信息方面的主要功能：1）装置描述的远方查看；2）装置参数的远方查看；3）保护定值和区号的远方查看、修改功能；4）软压板状态的远方查看、投退；5）装置保护开入状态的远方查看；6）装置运行状态（包括保护动作元件的状态、运行告警和装置的自检信息）的远方查看；7）远方对装置实现信号复归；8）故障录波上送功能。

支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口。

1．2技术数据1．2．1额定数据直流电压：220V，110V 允许偏差+15％，-20％交流电压：100/3V（相电压），100V（线电压）交流电流：5A，1A频率：50Hz1．2．2功耗交流电压：< 0.5VA/相交流电流：< 1.0VA/相(In =5A)< 0.5VA/相(In =1A)直流：正常 < 15W跳闸 < 25W1．2．3主要技术指标1>定时限过流：电流定值：0.1In～20In定值误差： < 5％时间定值：0～100S2>零序过流保护电流定值：0.1A～12A定值误差： < 5％时间定值：0～100S3>低周减载频率定值：45～50Hz定值误差：0.01Hz时间定值：0～100SDFDT闭锁定值：0.3～10Hz/S4>重合闸重合闸时间：0.1～9.9S5>遥信开入：分辨率<2ms信号输入方式：无源接点6>遥测量计量等级电流：0.2级其他：0.5级2装置原理2.1硬件配置及逻辑框图见附图2.2模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。

WGB611A微机线路保护装置V1.00

2 技术指标 ............................................................................................................... 2
2.1 额定数据.................................................................................................................................2 2.2 装置功耗.................................................................................................................................2 2.3 环境条件.................................................................................................................................3 2.4 抗干扰性能.............................................................................................................................3 2.5 绝缘性能.................................................................................................................................3 2.6 机械性能.................................................................................................................................4 2.7 保护定值整定范围及误差 ..................................................................................................... 4 2.8 测量精度.................................................................................................................................4 2.9 触点容量.................................................................................................................................4

解决微机保护测控装置二次缺陷的几点措施

解决微机保护测控装置二次缺陷的几点措施
赵春波
【期刊名称】《神华科技》
【年(卷),期】2008(006)001
【摘要】系统分析了目前变电所内造成微机保护测控装置二次缺陷的因素,提出了解决微机保护测控装置缺陷的几点措施.
【总页数】2页(P58-59)
【作者】赵春波
【作者单位】神华宁夏煤业集团太西电力公司,宁夏,石嘴山,753000
【正文语种】中文
【中图分类】TD612
【相关文献】
1.微机保护测控装置的抗干扰防护措施设计 [J], 陈瑶;王小进
2.变电站微机保护测控装置的电磁兼容及应对措施 [J], 李红兵;张展华
3.浅谈微机保护的抗干扰措施及二次防雷措施 [J], 张诚;周惠斌
4.如何减少变电站保护测控装置二次缺陷 [J], 贾廷波;彭志宏
5.运用分布式微机保护测控装置改造高压配电柜二次系统 [J], 谢劲松;唐维端因版权原因，仅展示原文概要，查看原文内容请购买。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1 适用范围LCS612微机线路保护装置主要适用于35KV及以下电压等级的线路保护，可集中组屏，也可分散于开关柜。

③射频电磁场辐射抗扰度测试能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的幅射电磁场干扰试验。

④电快速瞬变脉冲群抗扰度测试能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。

⑤浪涌(冲击) 抗扰度试验能承受IEC61000-4-5标准Ⅳ级、开路试验电压4KV的浪涌干扰试验。

⑥供电系统及所连设备谐波、谐间波的干扰试验能满足IEC61000-4-7标准B 级、电流和电压的最大允许误差不大于测量值的5％。

⑦电源电压暂降、短时中断和电压变化的抗扰度试验能承受IEC61000-4-11标准70％UT 等级的电压暂降、短时中断干扰试验。

⑧ 振荡波抗扰度试验能承受IEC61000-4-12标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模4KV 、差模2KV 的Ⅳ级振铃波干扰试验。

⑨工频磁场抗干扰度能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验。

⑩阻尼振荡磁场抗干扰度能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。

3.7绝缘耐压交流输入对地：大于100兆欧直流输入对地：大于100兆欧信号及输出触点对地：大于100兆欧开入回路对地：大于100兆欧能承受2KV/1min 的工频耐压，5KV 的冲击电压。

4 保护逻辑原理4.1速断保护Iset ：速断整定值，Uset ：低电压整定值，Tset ：时间定值低电压闭锁投入ON ≥1&速断保护投入ON Ia ≥Iset Ib ≥Iset Ic ≥Iset ≥1Uab ≤Uset Uca ≤UsetUbc ≤Uset ≥1事件记录Tset&动作显示及远传跳闸4.2限时速断保护Iset ：限时速断整定值， Uset ：低电压整定值， Tset ：时间整定值4.3定时限过流保护Iset ：定时限过流整定值， Uset ：低电压整定值， Tset ：时间整定值4.4方向元件速断、限时速断、过流均有方向元件，并可投退。

当线电压均小于10V 时，电压取故障前的记忆电压；当PT 断线后，方向元件退出，为无方向的电流保护。

方向元件采用090接线方式，最大灵敏角450，动作区1800，动作示意图如下：Ubc(Uca、Uab)Ia(Ib、Ic)动作区低电压闭锁投入ON Ubc ≤Uset Uca ≤UsetUab ≤Uset ≥1&Ia ≥Iset Ic ≥Iset Ib ≥Iset ≥1≥1事件记录&Tset动作显示及远传跳闸限时速断保护投入ON 低电压闭锁投入ON Ubc ≤Uset Uca ≤UsetUab ≤Uset ≥1&Ia ≥Iset Ic ≥Iset Ib ≥Iset ≥1≥1事件记录&Tset动作显示及远传跳闸过流保护投入ON4.5三相一次重合闸Uset ：无压整定值，Ula ：线路电压 Tset ：重合闸整定时间4.6后加速Tset ：后加速整定时间Tset+200MS ：后加速开放时间，从跳位变成合位时计时T ：故障发生时间，从跳合变成合位时计时，必须在加速开放时间内。

4.7 过负荷告警Iset ：过负荷告警电流， Tset ：时间整定值Ia ≥IsetTset&信息显示及远传事件记录过负荷告警投入ON 电流保护动作T ≤Tset+200mS后加速投入ON 跳位变合位&Tset跳闸事件记录动作显示及远传&≥1保护启动投入开关合位外部闭锁重合闸不对应启动投入手跳闭锁低频减载动作控制回路断线≥1Ula>Uset 检无压投入ON &充电完毕充电开关跳位Tset重合闸放电≥1&事件记录动作显示及远传合闸4.8低频减载Fset ：频率整定值， Uset ：低电压整定值 Iset ：欠流整定值df/dtset ：滑差整定值， Tset ：时间整定值4.9 低压减载Uqs ：低压启动定值， (du/dt)s1：低压滑差闭锁值 (du/dt)s2：低压加速滑差值， (du/dt)s3：电压恢复滑差闭锁值 Tvs1：低压减载动作时间， Tvs2：低压减载加速动作时间 Uset2：恢复电压值， Ubs ：低压闭锁值开关合位滑差闭锁投入ON df/dt>df/dtsetIc ≤Iset Ia ≤Iset Ib ≤Iset &≥1&欠流闭锁投入ON 低频减载投入ON F ≤Fset U ≤Uset &&≥1Tset 事件记录跳闸动作显示及远传(du/dt)s1>(du/dt)>(dU/dt)s2低压年减载加速投入ON 低压减载投入ON (dU/dt)<(dU/dt)s1U<Uqs &U>Uset2-(du/dt)>(du/dt)s1(负变化)U<Uset2U>Ubs U>Uqs 9S(du/dt)>(du/dt)s3&&Tvs2Tvs1事件记录动作显示及远传跳闸du/dt闭锁恢复≥14.10零序功率方向保护（小电流接地选线用）3U 0set ：零序电压整定值 3I 0set ：零序电流整定值 3U0∠3I0：3I0落后3U0角度 Tset ：延时整定时间4.11 CT 断线告警Iset ：CT 断线检有流的电流定值4.12 PT 断线告警Uset ：PT 断线检无压的电压定值， Iset ：CT 检无流定值，U2：单相或两相断线时的负序电压值Max(Ia、Ib、Ic)>3Min(Ia、Ib、Ic)Max(Ia、Ib、Ic)>IsetCT断线告警投入ON &4s动作显示及远传事件记录&Ia>Iset 负序电压U2>10VUbc<Uset Uab<Uset PT断线告警投入ON &≥1&Tset事件记录动作显示及远传-120°≤3U0∠3I0≤-60°零序方向投入ON 3I 0 ≥ 3I 0set3U 0 ≥ 3U 0set &Tset事件记录动作显示及远传5 整定说明5.1整定清单序号动作类型保护投退定值名称整定范围整定步长1 电流速断电流速断ON/OFF速断后加速ON/OFF低电压闭锁ON/OFF方向保护ON/OFF速断电流定值1～100A 0.01A速断延时0～10S 0.01S后加速延时0～10S 0.01S低电压定值1～100V 0.01V2限时速断限时速断ON/OFF限速后加速ON/OFF低电压闭锁ON/OFF方向保护ON/OFF速断电流定值1～100A 0.01A限时速断延时0～10S 0.01S后加速延时0～10S 0.01S低电压定值1～100V 0.01V3 过流保护过流保护ON/OFF过流后加速ON/OFF低电压闭锁ON/OFF方向保护ON/OFF过流定值1～20A 0.01A过流延时0～10S 0.01S后加速延时0～10S 0.01S低电压定值1～100V 0.01V4 重合闸不对应启动ON/OFF保护启动ON/OFF检无压ON/OFF重合闸延时0～10S 0.01S无压定值0～100V 0.01V5 低频减载低频减载ON/OFF欠流闭锁ON/OFF滑差闭锁ON/OFF减载频率定值45～50Hz 0.01Hz动作延时0～20S 0.01S△F定值0～2Hz 0.01Hz△T定值0.04～0.20S 0.01S低压定值20～90V 0.01V欠流定值0～5A 0.01A6 零序方向保护零序方向保护ON/OFF零序电流2～200MA 0.01MA零序电压5～80V 0.01V动作延时1～300S 0.01S7 低压减载低压减载ON/OFF减载加速ON/OFF减载电压定值0～100V 0.01V动作延时0.1～300S 0.01S电压滑差闭锁0～100V/S 0.01 V/S闭锁电压定值0～100V 0.01 V故障恢复电压0～100V 0.01 V恢复电压滑差0～100V/S 0.01 V/S减载加速延时0.1～300S 0.01S 加速滑差0～100V/S 0.01 V/S8 过负荷告警过负荷告警ON/OFF 过负荷电流0.5～10A 0.01A 动作延时0～50S 0.01S9 CT断线告警CT断线告警ON/OFFCT断线无流定值0～10A 0.01A10 PT断线告警PT断线告警ON/OFF检无压定值0～30V 0.01V检无流定值0～2A 0.01A11 线路PT断线告警线路PT断线告警ON/OFF5.2整定说明三段式电流保护整定以及其他常规保护不做说明。
