一、前言迅猛发展的电子技术促进了与之关联行业整体技术水平的增长，保护测控装置的CPU由当年的8位、16位单片机升级为现今32位处理器，慢速的串行通讯技术逐渐被现场总线或以太网通讯技术取代，复杂昂贵的CPU系统外围扩展也为经济优化的片上系统（SOC）让路。
我公司顺应技术发展及用户的要求，不断学习创新，将最新的电力电子技术与传统的电力保护、测制理论相结合，总结多年电力系统产品开发及工程实际经验，以TI公司最新32位DSP芯片TMS320F2812为核心，成功开发了RSP2000硬件平台，顺利完成了产品的升级换代。
二、总则RSP2000系列产品广泛吸取了国内外现有的技术和经验，在技术上锐意创新，其产品(系列)涵盖了110kV及以下电压等级的输配电线路、主设备的保护和测量控制系统，并提供了各个电压等级的变电站、发电厂自动化的完整解决方案。
RSP2000系列产品的开发研制，其根本基础是多年来变电站自动化技术的成功经验，特别是分层分布式系统结构的实践，使变电站、发电厂自动化系统的结构和性能发生了重大的变化。
在强化分层分布概念上，本系统不但强化间隔层设备及功能配置的合理分布，同时也强调变电站、发电厂层功能及配置的可组态、可移植性；通过采用高标准化的硬件平台及多种运行维护分析工具，强化了变电站、发电厂设备的运行信息透明化程度，消除不明原因的事故，提高产品设计水平。
RSP2000系列产品直接采用现场总线通信技术，系统内部各模块之间采用增强型无瓶颈的平衡式eCAN通信方式，从而实现了一整套快速响应系统。
2.1适用范围RSP2000系列微机保护控制自动化系统广泛适用于110Kv及以下电压等级变电站、发电厂、开关站及用户变的新建与改造工程。
2.2RSP2000微机保护装置主要特点●高标准硬件设计：多CPU设计,主CPU采用主频高达150MHz的32位DSP及总线不出芯片技术，A/D转换为14位同步芯片，精度高、响应快、系统稳定性好；●人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了；●可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性；●高标准的电磁兼容性能：RSP2000系列微机保护控制自动化系统对提高产品的整体电磁兼容性能给予了前所未有的重视。
微机保护及自动装置使用说明书珠 海 瑞 捷 电 气 有 限 公 司ZHU HAI RADIANCE ELECTRIC CO.LTD2010年10月RDS210系列 V1.0珠 海 瑞 捷 电 气 有 限 公 司ZHU HAI RADIANCE ELECTRIC CO.LTD地址:广东 珠海 唐家湾 哈工大路1号新经济资源开发港 电话:(0756)3628508 3628518 3628528 3628568 传真:(0756)3628598目 录第一章 RDS210系列产品概述.............................................................................. - 1 - 第二章 RDS210FT型微机线路保护装置使用说明................................................. - 4 - 第三章 RDS210FB型微机线路保护装置使用说明 .............................................. - 17 - 第四章 RDS210M1微机电动机保护装置使用说明.............................................. - 33 - 第五章 RDS210M2型微机电动机差动保护装置使用说明 ................................... - 46 - 第六章 RDS210C型微机电容器保护装置使用说明............................................. - 51 - 第七章 RDS210P型微机PT保护装置使用说明.................................................. - 61 - 第八章 RDS210B型微机备用电源自投装置使用说明 ......................................... - 68 - 第九章 RDS210MB型微机备自投保护装置........................................................ - 75 - 第十章 RDS210系列保护装置操作说明 ............................................................. - 85 - 第十一章常见问题解答 ..................................................................................... - 97 -微机保护使用说明书第一章 RDS210系列产品概述一、RDS210系列产品特点RDS210系列微机保护及自动装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。
CTS500系列通用型微机保护测控装置使用说明书V2.0版杭州秉扬电子科技有限公司CTS500系列微机保护测控装置是多年实践应用和运行经验上，吸取国内外微机保护装置现有的先进技术。
听取国内资深继电保护专家与电力自动化系统人员意见，结合中国电网运行特点和客户要求而自主研发推出的新一代微机保护测控装置，被广泛应用于电力、水利、石油、化工等行业10KV及以下电压等级系列。
作为各种电气设备的主保护或后备保护。
CTS500系列装置针对不同需求客户而设计,装置具有保护.测控.通迅功能.整合了第一代微机保护装置.微机测控装置.微机操作箱功能.更加有利于国家电网自动化进程的要求,同时装置通迅功能可服务于电力自动化系统,变电站自动化系统.变配点自动化系统,完全实现了国家电网对自动化系统的要求.本装置保护功能全面可用于环网型供电等电气一次设备的保护.在技术上继电保护满足选择性、速动性、灵敏性和可靠性四个要求。
重要说明：1、本装置定值设置初始密码为：0000.（可在系统设置里面设置密码）。
传动测试默认密码为：1001.系数效正界面为出厂调试值。
无需更改。
2、本装置工作电源为A/DC110V-220V通用，直流输入时请注意极性。
默认CT：5A.零序：1/5A通用。
互感器变比设置在系统参数内设置。
若接入互感器变比为100：5，则在设置项设置成20即可。
3、本装置开关量为无源干接点输入。
用户仅需要提供对应触点即可。
若距离较远。
建议采用屏蔽电缆或专用开关量端子。
若需要投入变压器非电量保护。
请选择对应干变和油变。
4、保护电流若只采集两相。
B相置空即可。
零序电流选择三相合成或外接零序。
（可在系统设置里面设置零序生成方式）。
出厂默认为外接零序。
5、保护动作或告警等事件记录的复归在事件记录屏内复归。
（按确认键盘进行复归）。
6、本装置外形尺寸分为L型与H型。
方便不同环境的安装要求。
请在订货时备注。
7、本装置默认不带RS485通迅接口及遥控合闸回路。

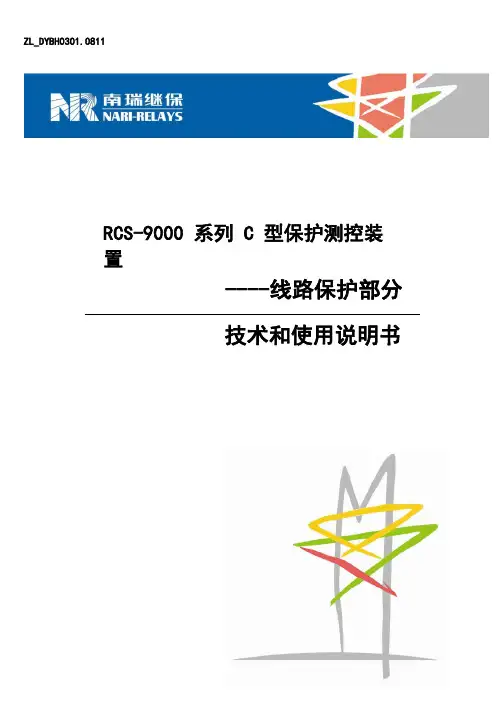

ZL_DYBH0301.0811RCS-9000 系列 C 型保护测控装置----线路保护部分技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于 RCS-9611C/9613C/9615C 系列 V2.1*和 2.2*版本程序本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录第一章RCS-9611C线路保护测控装置 (1)1 概述 (1)2 技术参数 (2)3 软件工作原理 (4)4 硬件原理说明 (9)5 定值内容及整定说明 (17)6 使用说明 (21)7 装置调试大纲 (28)8 附录 (33)第二章RCS-9613C线路光纤纵差保护测控装置 (41)1 概述 (41)2 技术参数 (42)3 软件工作原理 (44)4 硬件原理说明 (49)5 定值内容及整定说明 (56)6 使用说明 (60)7 装置调试大纲 (66)8 附录 (73)第三章RCS-9615C线路距离保护测控装置 (80)1 概述 (80)2 技术参数 (81)3 软件工作原理 (83)4 硬件原理说明 (95)5 定值内容及整定说明 (103)6 使用说明 (107)7 装置调试大纲 (113)8 附录 (119)NARI-RELAYS RCS-9611C 线路保护测控装置第一章 RCS-9611C 线路保护测控装置1概述1.1 应用范围RCS-9611C 用作 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路的保护及测控装置，可组屏安装，也可在开关柜就地安装。
1.2 保护配置和功能1.2.1 保护配置1）三段可经复压和方向闭锁的过流保护。
2）三段零序过流保护。
3）过流加速保护和零序加速保护(零序电流可自产也可外加)。
4）过负荷功能(报警或者跳闸)。
5）低周减载功能。
6）三相一次重合闸。
7）小电流接地选线功能（必须采用外加零序电流）。
8）独立的操作回路。
PA 系列微机保护测控装置保护逻辑调试说明【调试编号】TS001【调试内容】一、复合电压闭锁复合电压闭锁方向方向方向过流保护过流保护1）保护原理说明2）低压闭锁3）负序电压闭锁4）方向闭锁5）对侧复合电压闭锁6）PA301-T 的复合电压、方向闭锁过流保护的区别二、重合闸、加速段保护1）保护原理说明2）动作条件及调试说明3）程序升级说明三、反时限过电流保护1）保护原理说明2）选择电流曲线3）计算并输入定值4）验证定值5）其他说明四、负序过流保护1）负序电流产生的原因2）负序电流的推荐定值估算3）实验步骤一、复合电压闭锁方向过流保护1)保护原理说明复合电压闭锁过流保护的原理是：根据保护装设处附近发生相间短路故障时，不仅会产生较大的短路电流，电压降低，还会有负序电压来实现的。
只有在过电流、低电压、负序电压均达到动作值时，复合电压闭锁过流保护才会动作。
所谓复合电压，既包括负序电压，也包括反映线电压的低电压。
低压元件的作用是保证在一台变压器突然切除或电动机自启动时不动作，因而电流元件的整定值就可以不再考虑可能出现的最大负荷电流，而是按大于变压器的额定电流整定，提高了灵敏度。
电压元件一般取0.7倍的线电压（60~70V）。
装置中各相电流仅受如下表所示的相应的电压控制：动作条件：以A 相为例，当A 相保护电流大于定值，Uab 或Uca 电压低于低压定值时保护动作。
B、C 同理。
本单元的方向元件采用90度接线，按相起动，各相电流仅受下表相应电压的控制：2)低压闭锁的三段式电流保护（以I 段过流为例，段过流为例，II II 段、段、III III 段等同段等同））：【实验步骤】a．在“主菜单-保护定值显示”中，投入I 段电流，整定电流定值和电流时间，投入低压闭锁，输入低压定值（按线电压整定）；b.在“主菜单-出厂设置-开出量参数”中，整定I 段出口定义“D006”，即“保护动作过标志、保护动作标志、保护启动标志、信号继电器1、保护跳闸继电器”置数为1.（特殊出口按照图纸自行整定出口继电器）；c.加入三相标准电压（A 相电压57.7o0∠，B 相电压57.7o 240∠，C 相电压57.7o 120∠）同时保护电流(单相即可)加到定值，保护不动作；d．减小电压到低压定值附近，保护动作;3)负序电压闭锁的三段式电流保护（以I 段过流为例，段过流为例，II II 段、段、IIIIII 段等同）【实验步骤】a．在“主菜单-保护定值显示”中，投入I 段电流，整定电流定值和电流时间，投入复压闭锁，输入负序电压定值（按相电压整定）;b.在“主菜单-出厂设置-开出量参数”中，整定I 段出口定义“D006”，即“保护动作过标志、保护动作标志、保护启动标志、信号继电器1、保护跳闸继电器”置数为1.（特殊出口按照图纸自行整定出口继电器）;c.加入三相标准电压（A 相电压57.7o 0∠，B 相电压57.7o 240∠，C 相电压57.7o 120∠）同时保护电流(单相即可)加到定值，保护不动作;d．去掉一相电压或者改变某一相的相角，在测量数据-对称分量，查看负序电压是否大于定值（U2即为负序电压），大于则保护动作;4）方向闭锁的三段式电流保护（以I 段过流为例，段过流为例，II II 段、段、IIIIII 段等同）【实验步骤】a.在“主菜单-保护定值显示”中，投入I 段电流，整定电流定值和时间，投入方向闭锁.b.在“主菜单-出厂设置-开出量参数”中，整定I 段出口定义“D006”，即“保护动作过标志、保护动作标志、保护启动标志、信号继电器1、保护跳闸继电器”置数为1.（特殊出口按照图纸自行整定出口继电器）c.加入三相标准电压（A 相电压57.7o 0∠，B 相电压57.7o 240∠，C 相电压57.7o 120∠）同时保护电流(A 相电流)加到定值，A 相电流角度在-150度到30度之间动作，之外不动作（PA100+与PA150继电器内角默认为30度）。
MCK940A微机箱式变电站保护测控装置说 明 书艾木恩电力科技（上海）有限公司硬件版本：3.3软件版本：3.0目 录MCK940A微机箱式变电站保护测控装置.......................................................................................................... -2 -1．概述 (2)2．装置特点 (2)3．装置结构 (2)4．技术指标 (3)5．操作说明 (6)6.调试大纲 (9)7．保护原理 (10)8．接线端子 (15)9.外形尺寸 (16)MCK940A微机箱式变电站保护测控装置1．概述MCK940A微机变压器保护测控装置，专为10KV电压等级的箱式变电站应用设计，可以独立完成变压器的保护测控功能，满足保护测控一体化装置的要求。
MCK940A的功能配置如下：表1 MCK940A功能配置表备注功能 MCK940A三段式低压闭锁过流保护√低压闭锁可投退低压闭锁反时限过流保护√可选三种标准的反时限特性高压侧零序过流保护√零压闭锁，I段跳闸II段告警低电压保护/告警√可选择跳闸或告警过负荷告警√非电量保护（本体保护）√包括瓦斯及温度跳闸/告警TA/TV断线/反序检测√自检及告警√2．装置特点z可靠的自检功能：全面、完善的装置自我诊断功能，实现所有硬件电路的自检和监视，包括电源完好性、看门狗电路工作情况、显示LED断线等，做到装置不报警就是完好的，显著提高了装置运行的可靠性。
z开入量为高压电平输入（220V或110V）。
z人机界面友好：液晶中文显示，旋转鼠标操作，操作简单方便，菜单简洁明了；操作菜单印在装置正面，不必阅读说明书即可操作。
3．装置结构3.1 结构采用6U 、19/3英寸机箱，整体机箱结构。
3.2 主要部件本装置无硬件可调整元件，现场只需作简单调整即可。
CPU：选择军工级高集成度双核微处理器。
微机型母线保护装置现场检验作业指导书1适用范围本作业指导书适用于微机型母线保护装置新安装验收检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。
