国内外旋回破碎机综述作者：崔楠毕天轶来源：《科学与财富》2018年第22期摘要：本文综述了国内外旋回破碎机的发展历程。

可供从事旋回破碎机设计工作的人员深入的了解旋回破碎机的发展历程；供设计与销售人员了解国内外旋回破碎机的发展现状，为对外交流做好知识储备。

关键词：旋回破碎机；发展历史；美卓；山特维克；蒂森克虏伯；富勒史密斯1国外旋回破碎机发展历史旋回破碎机在破碎机家族处于显赫地位，也是出现较早的粗碎设备。

1880年由Pbiletus W. Gates设计出具有现代特征的旋同破碎机问世，同年于美国Gates（盖茨）铁工厂正式制造，次年取得专利权，当时称这种破碎机为Gates（盖茨）旋回破碎机[1]。

Gates（盖茨）旋回破碎机属于悬轴式侧边排矿，这种旋回破碎机的特点是主轴悬挂在悬臂架的中部，主轴以该支撑点旋转，动锥固定在主轴上，主轴插在偏心轴套里，电机带动皮带轮再通过一对伞齿轮带动主轴旋转，从而使矿石在动锥与定锥之间破碎。

由于Gates（盖茨）旋回破碎机的问世比颚式破碎机晚很多年，为了比较颚式破碎机和旋回破碎机的性能，旋回破碎机比腭式破碎机具有较高的生产能力，因此很快就得到了广泛的应用。

1918年固定式旋回破碎机问世。

旋回破碎机的主轴上下两端都是固定的，偏心套轴直接装在动锥下部，并伸入到动锥里面，以主轴为中心做水平旋转，从而使动锥于定锥之间的矿石破碎。

这种旋回破碎机给矿口不可能过大，从而限制了他的使用与发展，没有被广泛采用。

二次世界大战后，旋回破碎机开始向低机架发展，即偏心轴套紧接动锥下部，从而降低了机架高度，减轻了旋回破碎机的重量。

到了50年代初，美国Allis Chalmers（阿利斯·卡尔默斯）公司研制成功Superior液压旋回破碎机，使机器在调节排料口和实现过载液压保护方面有了重大突破。

目前世界上最大规格的旋回破碎机是瑞典Sandvik（山特维克）。

在结构原理上比较突出的是芬兰Metso（美卓）矿机的Nordberg（诺德伯格） Supertor MK -Ⅱ型旋回破碎机，它占了国际市场70%以上份额。

美卓和山特维克与浙江浙矿圆锥机的对比分析报告公司简介：1：浙江浙矿重工股份有限公司注册成立于2003年，为国家重点扶持高新技术企业，是一家以圆锥破碎机、冲击破碎机、颚式破碎机等大型矿山机械设备为主导产品的，集研发、制造和销售为一体的综合性企业,拥有现代化的标准厂房和国内一流的生产检测设备。

公司位于浙江省长兴县和平镇回车岭工业园区，下辖3个生产基地和两家子公司，占地面积200余亩，员工总数200余人。

2：美卓集团总部在芬兰，是全球领先的工程技术公司。

美卓在全球100多个国家和地区的拥有27,000多名专业技术人员，为建筑、能源、矿岩加工、制浆造纸行业提供一流的设备和全面的解决方案。

3：山特维克（sandvik）是一家瑞典重工业集团，是全球领先的先进产品制造商，1862年由Göran Fredrik Göransson在山特维肯创建。

集团优势业务包括金属切削工具、建筑及采矿业设备设施、不锈钢材料、特种合金、金属及陶瓷电阻材料以及传动系统等。

1858年，Göran FredrikGöransso在世界上第一个成功地应用柏思麦法生产出钢铁；2012年，集团架构由原有的三大业务领域拆分为五大业务领域，集团业务遍及超过130个国家，拥有50,000名员工，年销售额近985亿瑞典克朗。

山特维克每年投资约30亿瑞典克朗用于研发工作，有超过2700名研发人员分布在全球60多个研发中心。

[综上所述我们客观的看待三家公司的实力，第一家也就是浙江浙矿是在中国很有实力的民营企业，第二家美卓是全球供应商可以说也是实力雄厚可以第三家山特是很具实力的国际巨头应该是行业的龙头，在这我们只是客观的评价三家圆锥机的优劣性能~对比分析报告做出客观的评价，以便以后在实际工作当中能够能有所突破！结构组成与工作环境：2美卓GP系列圆锥破碎机性能诺德伯格GP系列圆锥破碎机用于物料破碎，并精确、有效和可靠地产出所要求的最终破碎产品。

颚式破碎机山特维克有着一百多年设计、制造颚式破碎机的历史，熟知用户的期望和需求，向用户提供完备的山特维克颚式破碎机系列产品，其中也包括了专门用于移动破碎机组的规格。

山特维克的颚式破碎机与其它颚式破碎机相比，具有更高的强度，而重量却有所减轻。

产量高、综合成本低等优势使山特维克颚式成为用户的最佳选择。

坚固的结构山特维克颚式破碎机为单肘板复摆颚式破碎机，以设计和制造方面对细节的重视为特色。

我们在融合传统技术精华的同时运用了最新的科技成果。

型铸件*，具有很高的刚度/重量比。

大弧度过渡圆角和焊缝设置在低应力区，大大降低了应力集中。

焊接结构与螺栓连接相比其优势在于，各个方向具有均等的强度，对冲击负荷具有很好的耐久性，这将主机架出现故障的风险降到了最低。

下图为一侧板用有限元分析（FEA）软件输出的应力分布预测图。

优化的性能* CJ200系列定颚为筋板焊接结构。

适应各种应用WT ：CC ：ST ：CC ：HD ：所有颚板都可翻转使用，而“WT”型颚板动定颚还可互换。

山特维克设计了高性能、低运行成本的磨耗件。

高质量的材料和富于经验的设计是磨耗件高质量的保证。

破碎机设计了多种形式的颚板，可针对不同的应用进行选择。

山特维克颚式破碎机具有更高的可靠性，大幅提高了无故障运行时间，这些皆源于精细的设计。

破碎机的四个滚柱轴承采用油脂润滑，充满润滑脂的迷宫式密封圈，有效防止粉尘侵入。

作为标准配置设备安装了集中润滑分配器，各个润滑点均由油管集中连接于此，这使轴承的润滑更加安全便捷。

自动润滑系统 可以连接到现有的控制系统远程警报指示，从而更好地保护滚柱轴承。

排矿口设置有传统的垫片调整方式、液压辅助调整方式和楔形块液压调整方式。

用压条和支撑条这种快捷的安装方式将颚板固定在破碎机上。

一些保护性部件的使用，有效地避免主要部件的损坏，降低了设备寿命周期的总成本并提高了作业率。

比如在颚板与动颚和定颚间增加了可更换的垫板，在排料口处设置的可更换的支撑条均保护动颚和定颚体免于磨损；轴承座上采用了重型护板，避免轴承座的磨损等等。

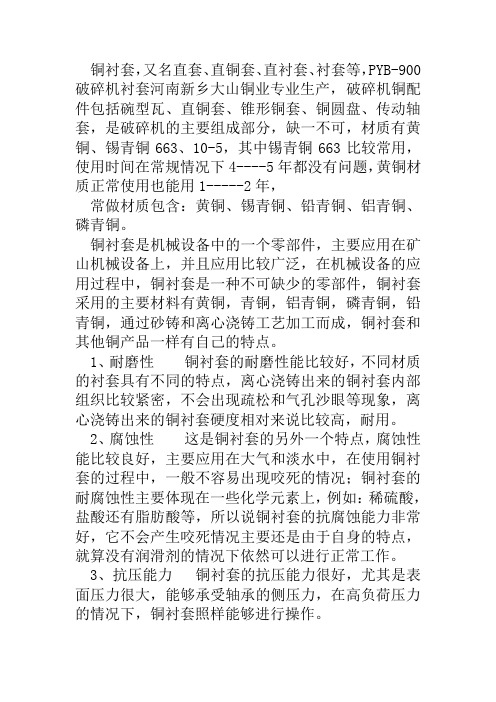

铜衬套，又名直套、直铜套、直衬套、衬套等，PYB-900破碎机衬套河南新乡大山铜业专业生产，破碎机铜配件包括碗型瓦、直铜套、锥形铜套、铜圆盘、传动轴套，是破碎机的主要组成部分，缺一不可，材质有黄铜、锡青铜663、10-5，其中锡青铜663比较常用，使用时间在常规情况下4----5年都没有问题，黄铜材质正常使用也能用1-----2年，常做材质包含：黄铜、锡青铜、铅青铜、铝青铜、磷青铜。

铜衬套是机械设备中的一个零部件，主要应用在矿山机械设备上，并且应用比较广泛，在机械设备的应用过程中，铜衬套是一种不可缺少的零部件，铜衬套采用的主要材料有黄铜，青铜，铝青铜，磷青铜，铅青铜，通过砂铸和离心浇铸工艺加工而成，铜衬套和其他铜产品一样有自己的特点。

1、耐磨性铜衬套的耐磨性能比较好，不同材质的衬套具有不同的特点，离心浇铸出来的铜衬套内部组织比较紧密，不会出现疏松和气孔沙眼等现象，离心浇铸出来的铜衬套硬度相对来说比较高，耐用。

2、腐蚀性这是铜衬套的另外一个特点，腐蚀性能比较良好，主要应用在大气和淡水中，在使用铜衬套的过程中，一般不容易出现咬死的情况；铜衬套的耐腐蚀性主要体现在一些化学元素上，例如：稀硫酸，盐酸还有脂肪酸等，所以说铜衬套的抗腐蚀能力非常好，它不会产生咬死情况主要还是由于自身的特点，就算没有润滑剂的情况下依然可以进行正常工作。

3、抗压能力铜衬套的抗压能力很好，尤其是表面压力很大，能够承受轴承的侧压力，在高负荷压力的情况下，铜衬套照样能够进行操作。

这些就是铜衬套的所具备的一些主要特点，还有就是他的铸造性能和切削加工性能也必将好，所以铜衬套是矿山机械设备中的一个不可缺少的零部件。

公司主营铜套、铜瓦、铜丝母、大型铜铸件、离心铜套、法兰铜套、大型衬套、铜轴瓦、黄铜套、青铜套、圆锥破铜套、挖掘机铜套、球磨机铜套、压力机铜丝母、减速机铜蜗轮、压力机铜套、破碎机铜套、西蒙斯铜套、美卓偏心铜套、山特维克铜套、矿山设备铜配件、机械铜配件等铜合金产品，是中原地区一家拥有先进的化验设备、机械检测设备的生产单位，技术力量雄厚，质量可靠。

山特维克圆锥破碎机系列介绍（组图）更新时间：2012-03-01 来源：中国工程机械品牌网分享到： QQ空间新浪微博开心网人人网山特维克矿山机械提供成熟可靠的破碎筛分技术，处理能力大，操作维护简单，运行成本低。

目前，可提供固定式、半移动式及全移动式破碎筛分设备。

山特维克可对现有系统进行改造，提供整套解决方案及承接总承包项目。

同时，可以提供单独的破碎筛分设备、主要部件及易耗件。

陕西汉中用户实际使用情况其中，以山特维克圆锥破为例，以下是圆锥破的介绍和应用情况：山特维克圆锥破碎机：山特维克圆锥破碎机为单缸液压结构，设计先进，机体紧凑破碎能力强。

其破碎效率高而且能生产出极好粒形的产品。

紧边排矿口（CSS）通过液压调整，用户可以选择自动控制、多种不同的破碎腔型及其他许多高性能特征。

每种型号都可适应用户的多种需求，易于使用维护且作业率高。

山特维克圆锥破主要分为CH和CS 两大产品系列，通过不断改进和升级，一直保持着业界领先地位。

山特维克圆锥破CH系列：CH系列圆锥破碎机按重型工况设计，主轴上下两点支撑，受力条件好。

恒定破碎腔(CLP)设计使衬板磨损周期内给料和生产能力保持恒定，显著降低运行成本。

多达十几种的腔形变化以及一个偏心套衬套可设置多达4种的偏心距，使设备的灵活性和适应性大大增强。

配备智能型排矿口调整系统ASRi，可使破碎机的性能最大化。

先进的衬板磨损量监控和自动补偿功能、运行数据记录查询功能，以及方便的网络通讯功能，能显著提高设备的维护水平，和优化与系统其它设备的协调控制。

山特维克CH系列圆锥破碎机以其优异的工艺性能和机械性能，广泛应用于矿山和工程项目破碎系统中碎和细碎作业中。

山特维克圆锥破CS系列：CS系列圆锥破碎机具有与CH系列圆锥破碎机相同的设计特点和技术优势，结构紧凑，操作维护简单，运行成本低。

与CH系列圆锥破碎机相比，CS系列圆锥破碎机破碎腔较高较陡峭，进料口较大，通过能力也较大。

其下架体与同规格的CH系列破碎机可互换。

美卓、山推维克和杰弗朗衬板和鄂板（trio）杰弗朗齿板/颚板产品系列：（trio）杰弗朗齿板/颚板（metso）美卓齿板/颚板••产品系列：（metso）美卓齿板/颚板颚（sandvik）山特维克齿板/颚板产品系列：（sandvik）山特维克齿板/颚板产品简介：配件别名：鄂板、动鄂、定鄂、牙板、齿板、动颚板、定颚板、静鄂板，活动颚板、固定颚板；适用对象：颚式破碎机、鄂式破碎机、颚破、鄂破、老虎口；配件材质：Mn18、Mn13、新型高锰钢、超高锰钢、超强高锰钢、高锰钢、变质高锰钢；适用物料：广泛用于矿山、冶炼、建材、公路、铁路、水利和化工行业中各种矿石与大块物料的中等粒度破碎；配件型号：各种型号；颚式破碎机动颚也叫颚头又叫颚背。

颚板也叫齿板，是颚式破碎机中的关键耐磨件。

一套颚板通常由两部分即动颚板和定颚板组成，鄂板是鄂式破碎机的主要部件，有动鄂板、静鄂板，根据鄂式破碎机型号的不同，有多种型号尺寸，一般采用高锰钢材质。

高锰钢鄂板高锰钢是鄂式破碎机鄂板的传统材质，它具有很好的韧性，也具有良好的变形硬化能力。

但由于目前鄂式破碎机结构不很合理，动、定鄂板间的张角过大，易于造成磨料的滑动而使高锰钢形变硬化不充分，鄂板表面硬度较低，磨料短程切削量较大，鄂板磨损较快。

中锰钢颚板由于高锰钢的初始硬度低，屈服强度低，在非强冲击条件下，其加工硬化不充分，易于流变和被切削。

为提高鄂板的使用寿命，开发了中锰钢。

高铬铸铁与高锰钢复合颚板高铬铸铁虽然是优良的耐磨材料，但因其韧性较差，受到物料冲击或挤压时，就会直接碎裂或变形很少几次就发生剥落，因此，用高铬铸铁做鄂板并不一定取得较好的使用效果。

近几年来，采用了高铬铸铁镶铸或粘接于高锰钢鄂板上，组成复合鄂板即锰13铬2（Mn13Cr2）,锰18铬2（Mn18Cr2），充分发挥高铬铸铁的高耐磨性和高锰钢的高韧性，使鄂板的使用寿命得到显著提高。

低合金铸钢鄂板中碳低合金铸钢是目前应用较广泛的一种耐磨材料，主要由于其具有较高的硬度与适当的韧性相配合，可以抵抗物料的切削作用和物料反复挤压引起的疲劳剥落，因而表现出良好的耐磨损性能。

GROUND 1.10由山特维克矿山工程机械公司出版的杂志gaisky goK 铜矿负责人aleksandr saraskin俄罗斯硫化铜开采商跻身顶级行列：计划庞大 成效显著小型矿场：一个软件带来巨大节约安全意识引领中国发展之路为企业找到最佳人才—— 全球适用2 solid ground 1-10 sandvik mining and construction近年来，采矿和建筑业面临明显的技能短缺。

原因很多，其中之一是市场活动大增（过去一年半时间除外）。

另一个原因则是设备和生产工艺技术更加先进，需要有新的技能相配合。

未来的一大问题是，我们这个行业在与其它行业争夺顶尖人才时，未能吸引学生和年轻人。

山特维克的一个应对措施是，开办山特维克国际采矿与建筑学校，以确保本行业机构拥有合适的技能。

这是为期两年的硕士课程，为学生提供关于采矿和建筑工艺的理论与实践知识。

课程由奥地利莱奥本矿业大学、澳大利亚新南威尔士大学、美国科罗拉多矿业大学、南非金山大学、瑞典吕勒奥理工大学以及英国埃克塞特大学坎伯恩矿业学院等6所院校合作提供。

山特维克与这些大学携手合作，确保这种全面而又激发思维的课程能够涵盖多种全球体验、观点和方法。

首批学员已经毕业，另外两个新班正在授课。

目前课程只对山特维克员工开放，但是我们正在考虑是否也应向客户提供。

这只是山特维克为未来准备合适人才所做的工作之一。

我认为，每个人都需要找出创新的途径，来应对技能短缺问题。

您可以在第18页阅读关于如何面对广纳人才这一挑战的更多内容。

lars Josefsson山特维克矿山工程机械公司总裁亲爱的读者：31回收用过的硬质合金工具能为您省下大笔资金。

俄罗斯：大型铜生产商寻求更强劲的机器........ 4打破陈规生产人造砂................................................ 12智利：快速发展之道................................................ 16应对技能短缺.............................................................. 18中国：蓬勃发展的采石场...................................... 21控制铲运机的新法宝 (26)新闻：Bauma 展会的环保色彩.......................... 30新闻：回收用过的工具可节省资金................... 31大展宏图：揭秘：冰冻的秘密.................................................... 32产品系列：如何选用正确的产品 (34)欢 迎SOLID GROUND是山特维克矿山工程机械公司的商业及技术杂志，公司地址：sE-811 81 sandviken, sweden 。
