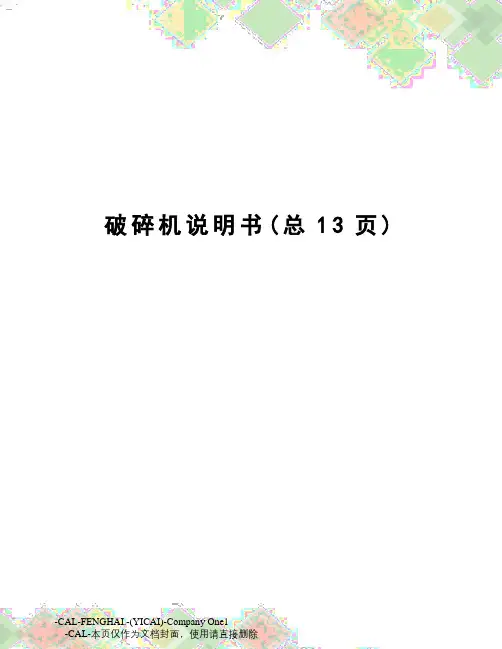

破碎机说明书样本

KP1006-SMTKPC@ 20.18单段锤式破碎机使用说明书常熟市冶金矿山机械厂2003年1月编目录1.概述2.技术数据3.工作原理和结构3.1工作原理3.2破碎机的传动形式3.3主要部件简介3.3.1转子3.3.2壳体3.3.3破碎板3.3.4篦子3.3.5保险门4安装和试运转4.1简述4.2破碎机的安装4.2.1下壳体4.2.2保险门4.2.3篦子4.2.4转子4.2.4.1锤盘的安装4.2.4.2轴承的安装4.2.4.3锤头的安装4.2.4.4飞轮和皮带轮的安装4.2.4.5转子的安装4.2.5上壳体4.2.6驱动部分4.3破碎机的拆卸4.4试运转4.4.1空载试车4.4.2带载试车5.保养和维修5.1机器保养的一般要求5.2特殊说明5.3计划维修5.4注意点5.5润滑6.机件代号索引1 概述TKPC20.18 单段锤式破碎机,它用于破碎一般中等硬度矿石.例如,石灰石、石膏、煤、页岩和其它中等硬度脆性材料。

其抗压强度可达200Mpa，由于本机具有入料料度大，破碎比大等特点，可装原矿石一次破碎到符合产品要求的料度，使过去需要的多段破碎生产系统简化为一段破碎。

这样可同时减少投资和运转费用。

对破碎生产线来说，只要被破碎矿厂的物理性质适合，选用这种机型的破碎机是最经济的，因它投资少，操作维修方便，并能改善劳动强度。

有些单级锤式破碎机，在雨季运行时很容易被潮湿的泥土所填塞。

而具有特殊结构的TKPC破碎机就可减少被填塞的可能；且不慎混入机内杂物如：钎子，钻头、铁锤等能通过安全装置自动地被排出机外，而不致引起严重损坏。

这种特别设计的腔型和转子结构，可使锤头的动能最有利地用于破碎矿石，使载荷平稳，电耗低，并能延长破碎机易磨损部件的寿命。

各种机型的锤式破碎机，通常在喂料全宽度正面泗料情况下才能发挥其正常作用。

物料由悬挂于破碎机转子上并高速旋转的锤头破碎。

进机矿石的块度不同，所需消耗的能量也不同，为保持所需能量与供给能量之间的平衡，给料机的速度必须根据供料直至载荷恢复至正常状态。

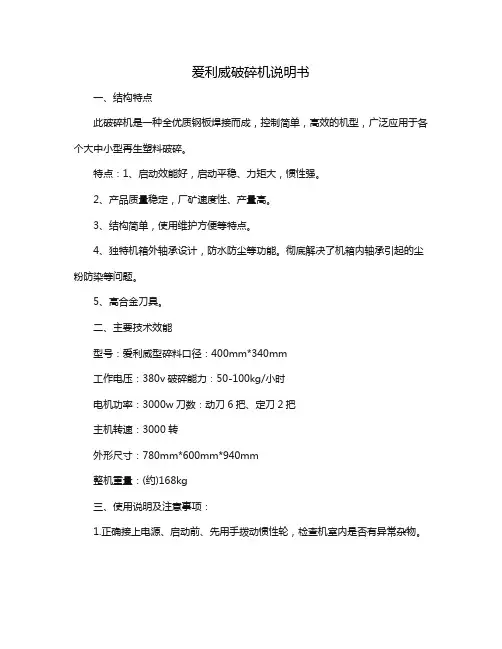

爰利威破碎机说明书一、结构特点此破碎机是一种全优质钢板焊接而成，控制简单，高效的机型，广泛应用于各个大中小型再生塑料破碎。

特点：1、启动效能好，启动平稳、力矩大，惯性强。

2、产品质量稳定，厂矿速度性、产量高。

3、结构简单，使用维护方便等特点。

4、独特机箱外轴承设计，防水防尘等功能。

彻底解决了机箱内轴承引起的尘粉防染等问题。

5、高合金刀具。

二、主要技术效能型号：爱利威型碎料口径：400mm*340mm工作电压：380v破碎能力：50-100kg/小时电机功率：3000w刀数：动刀6把、定刀2把主机转速：3000转外形尺寸：780mm*600mm*940mm整机重量：(约)168kg三、使用说明及注意事项：1.正确接上电源、启动前、先用手拨动惯性轮，检查机室内是否有异常杂物。

2.开机空转检查动刀转向是否正确、正常启动空转3-5分钟后、扣紧送料室，符合破碎条件、即可投料生产。

3.停机前5分钟请勿投料，应让粉碎机室内的余料完全粉碎卸清后方可停机。

4.严禁投入金属及其他硬物进入破碎室。

5.发现异常响声应立即停机，关闭电源，检查发生原因，排除故障后方可重新开机。

四、塑料粉碎机、塑料破碎机维护保养：1.应把机械安置通风位置，保证电机工作热量散发，延长其寿命。

2.定期检查刀具螺丝，全新机使用一小时后，用工具紧固动刀，定刀的螺丝，加强刀片与刀架间的固定性。

3.应定期对轴承加注润滑油，保证轴承的润滑性。

4.为保证刀具切口的锋利度，应常检查刀具，保证其锋利度，减少由于刀锋钝铁而引起其他部件的不必要损坏。

5.第二次启动前，应先清除机室所剩余的碎料，减少启动阻力，应定期开启惯性罩和皮带轮罩，清除法兰盘下方出灰口，因破碎机室排出的粉料进入转轴轴承。

6.更换刀具时，动力与定刀之间的间隙：88mm为佳，250型以下的破碎机0.5mm为佳。

料越薄，间隙可适当调大。

7.定期检查皮带是否鬆弛，应及时调紧。

机械应保持良好接地。

如筛孔小于8mm，出料口应使用风机进行引出破碎后物料，从而提高生产效率(以上参数以客户具体要求而不尽相同，如有改动不另行通知）。

破碎机生产能力预测破碎机是流程的一部分，其生产能力部分地取决于下列设备的选择与运转状况：给料机、运输机、筛子、底座结构形式、电动机，传动方式和缓冲仓等。

采用并留心下列因素将有助于提高破碎机的生产能力和使用特性：1.选择适当的破碎腔型；2.给料粒度配比适当；3.控制给料速度；4.在破碎腔360°范围内给料分布均匀；5.排料运输机的规格要适应破碎机的最大生产能力；6.破碎机有足够的排物料空间。

下列因素将降低破碎机的生产能力与使用性能：1.给入破碎机的物料中含有粘性物料；2.给入破碎机的物料中，小于破碎机排料口的细粒物料含量超过破碎机生产能力的10%；3.给料湿度过大（湿度远大于4%）；4.给入破碎腔的物料粒度偏析（即大、小块分布不均）；5.沿破碎腔四周给料分布不均；6.缺少给料控制；7.没有充分利用推荐的电动机功率；8.运输机能力不足；9.破碎机排料空间不足；10.物料过硬或过韧；11.破碎机以低于满负荷状态下的传动轴推荐转速运转。

四、破碎机的安装：1、选择适当平整且坚固地面的位置放置破碎机，并调整水平，破碎机加垫10-20mm弹性橡胶垫，并调节橡胶垫水平高度，不可倾斜、摆动。

3.本机采用三相电源，按铭牌所示电压接驳适当电压，并接上地线（注意电源电压是否相符，电源开关的规格与负荷保护定额是否适当、安全）。

4.将机器固定在适当位置后，将机器之后输固定锁好避免机器移动产生噪音。

5、本机安装时，用户需装置独立开关以方便维修保养时切断电源及避免操作事故等。

初检在破碎机到货以后，应尽快地进行一次仔细的检查，以发现在运输过程中可能产生的任何损坏。

检查的目的也是为了确认设备零部件没有丢失，提货单，货运单或装箱单上的各项都如数受到。

如果发现短缺或损坏，应立即通知有关运输单位，以便及时进行必要的索赔。

复合破碎机使用说明书一、产品概述复合破碎机是一种高效的破碎设备，广泛用于矿山、冶金、建筑、化工、电力等行业的矿石破碎和细碎过程中。

它具有结构紧凑、破碎比大、能耗低等特点，能够有效地处理各种硬度的物料，实现破碎和细碎的一体化操作，提高了生产效率。

二、产品特点1. 高效破碎：采用优质合金铸钢，破碎齿板坚硬耐磨，破碎比例大，破碎效率高。

2. 低能耗：优化设计，减小能耗，降低运行成本，提高经济效益。

3. 低噪音：采用先进的减震装置和噪音消除技术，降低了破碎过程中的噪音污染。

4. 自动化控制：配备先进的自动化控制系统，方便操作和监测设备运行状态。

5. 安全可靠：设备采用可靠的液压系统和保护装置，确保设备运行的安全性。

三、使用方法1. 安装：将复合破碎机放置在平坦的地面上，检查设备底座是否平稳，然后固定好设备。

2. 电源连接：将设备与电源连接，确保电源稳定可靠。

3. 启动：按下启动按钮，设备开始运行。

在设备运行过程中，要定期检查设备的运行状态，确保正常运转。

4. 物料加料：将要破碎的物料加入给料口，注意不要超过设备允许的最大进料尺寸。

5. 调整破碎粒度：根据需要，可通过调整设备的排料口来实现破碎粒度的调整。

6. 停机与维护：在使用结束后，按下停止按钮，将设备停机。

定期检查设备的润滑和维护情况，保持设备的良好状态。

四、注意事项1. 使用前必须读取并理解本说明书，确保正确使用设备。

如有疑问，请及时与生产厂家联系。

2. 确保设备周围环境干净整洁，避免杂物进入设备内部。

3. 在设备运行过程中，严禁对设备进行改装或修理，以免引起安全事故。

4. 定期对设备进行润滑和维护，保持设备运行的良好状态。

5. 使用过程中如遇异常情况，请立即停机并联系专业技术人员进行处理。

五、故障排除在使用复合破碎机的过程中，可能会遇到一些常见的故障，以下是一些常见故障的排除方法：1. 机器无法启动：检查设备电源是否连接正常，电源是否正常运行。

2. 破碎机异响：检查设备内部是否有异物，检查润滑情况。

目录一、总图二、产品的适用范围三、技术规范四、机器的组成与破碎原理五、机器的安装和试运转六、破碎机的维护七、润滑系统八、圆锥破碎机的检修内容九、圆锥破碎机常见故障及处理十、圆锥破飞车故障现象及处理十一、合格证一、总图：圆锥破碎机示意图PYFB900\PYFB1300系列PYFB1600\PYFB2100系列二、产品的适用范围本破碎机，可广泛应用于冶金、建筑工业、筑路工业、化学工业等行业中，适用于破碎坚硬与中硬度等矿石及岩石，如铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。

标准型复合圆锥破碎机——腔型、给料口、产品粒度、生产能力1短头型复合圆锥破碎机——腔型、给料口、产品粒度、生产能力四、机器的组成与破碎原理本类破碎机主要由机架、传动轴、空偏心轴、碗型轴承、破碎圆锥、调整装置、调整套、千斤顶、弹簧(油缸部)等部分组成。

破碎机工作时，电动机通过大小皮带轮传给一对伞齿轮带动偏心轴套转动，破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使矿石在破碎腔内不断地受到挤压和弯曲而被破碎。

五、机器的安装和试运转1、本说明书仅包括本机器的特殊安装说明，其余可按一般机器的通用安装规程进行安装。

2、安装的一般指示（1）在安装前必须清点零件的数量，检查与清除各个零件加工表面与螺纹在装卸与搬运中所造成的损失，并除掉在加工表面上的保护涂料以及在搬运中落上的尘土及赃物等。

（2）安装时要在固定接触表面上涂以干油，在活动表面上涂以稀油。

3、基础（1）破碎机必须安装在稳固的钢筋混凝土基础上，基础的深度用户可根据当地的地质条件决定。

（2）为了避免破碎后的矿石堆积，基础下部必须有足够的空间，安装运输设备。

（3）为了基础不受损坏，在基础上部必须覆盖护板，该件由用户自备。

（4）本厂供给的基础图，仅为基础施工提供螺钉位置，不是基础施工图。

（5）润滑系统和电气操作的位置，用户可以按工厂的具体环境改变位置，但其次序不得变动。

圆锥破碎机使用说明书一、产品介绍圆锥破碎机是一种常见的破碎设备，主要用于破碎各种中等硬度的矿石和岩石。

它具有结构简单、性能稳定、操作方便、维修方便等优点，广泛应用于冶金、建筑、化工、交通等行业。

二、安全注意事项1. 在使用圆锥破碎机之前，请仔细阅读本使用说明书，并确保理解所有操作步骤和安全注意事项。

2. 在操作之前，请确保设备的供电电源已经切断，并将电源插头拔出。

3. 在操作和维修设备时，请戴上适当的防护装备，如手套、护目镜等。

4. 切勿将手部或其他身体部位靠近运转的机械部件和传动装置，以免发生意外伤害。

5. 如果发现设备出现异常，如异响或其他异常情况，请立即停止使用，并联系售后服务人员进行维修。

三、设备安装1. 设备安装前，请确保所选安装位置符合设备尺寸和要求，并能稳定支撑设备。

2. 设备安装时，应使用合适的固定装置，确保设备稳定安全。

3. 设备安装完成后，请检查各部分的连接是否牢固，并确保所有紧固件已经拧紧。

四、操作步骤1. 打开供电开关，确保设备供电正常。

2. 注入合适的润滑油，确保设备正常运转。

3. 将待破碎的石料放入给料口，并逐渐加大给料量，注意避免超过设备承载范围。

4. 在开始破碎作业之前，请确保破碎室内没有其他杂物。

5. 开始运转后，请注意观察设备的运行状态，如有异响或异常情况，请立即停机检查。

6. 破碎作业完成后，关闭供电开关，并等待设备停止运转后再进行后续操作。

五、维护保养1. 在设备运行一段时间后，请定期检查设备各部位的紧固件是否松动，并适时进行紧固。

2. 定期替换润滑油，保持设备良好的润滑状态。

3. 如果发现设备出现故障，如破碎效果变差或其他异常情况，请及时联系售后服务人员进行维修。

4. 在设备长时间停止使用时，请做好防尘工作，并使用防尘罩进行保护。

六、故障排除1. 如果设备出现堵料现象，应立即停机检查，并清理堵料部位，确保设备正常运转。

2. 如果设备出现异常噪音或振动现象，请立即停机检查，并联系售后服务人员进行维修。

液压破碎机使用说明书尊敬的用户：感谢您购买我们的液压破碎机。

为了保证您正确使用我们的产品并确保安全使用，请仔细阅读以下使用说明书。

请确保在操作前已经完全理解并掌握了以下内容。

一、产品概述液压破碎机是一种利用液压工作原理，适用于破碎和分离工程施工中的各种材料。

本产品具有结构紧凑、工作效率高、噪音低等特点，适用于建筑、矿山、桥梁、道路等领域。

二、安全操作在操作液压破碎机之前，请确保已经阅读并熟悉以下安全操作要点：1.佩戴个人防护装备，包括安全帽、安全眼镜、防护手套和耳塞。

2.在操作前，确保操作人员已经接受过相关的培训，并具备足够的经验。

3.在操作过程中，严禁将身体部位靠近破碎机的破碎头部分。

4.切勿将手指、手部物品或其他外部物体伸入破碎头部分。

5.在破碎过程中，严禁随意改动液压控制阀门。

6.破碎机运行过程中，如果发生异常情况，应立即停机检查，并排除故障后方可继续使用。

三、操作步骤在使用液压破碎机之前，请按照以下步骤进行操作：1.确认液压破碎机已经连接到合适的液压供应系统。

2.确保液压系统压力在正常范围内，以避免超压危险。

3.按照液压破碎机使用手册中的说明，选择适当的破碎器具和附件。

4.将破碎器具正确安装到破碎机上，并确保牢固可靠。

5.调整破碎机的工作模式，如破碎力、破碎频率等，以满足实际需求。

6.在开始操作之前，确保工作现场没有其他人员，并进行警示标识。

7.控制液压破碎机的启动，确认破碎机工作稳定后，开始进行破碎工作。

8.在操作过程中，保持破碎机的稳定，并适时观察破碎效果。

9.完成后，通过关闭液压系统来停止破碎机的工作。

四、维护保养为了延长液压破碎机的使用寿命并保持其工作效率，请定期进行以下维护保养措施：1.定期检查液压油和液压滤清器的工作状态，如有需要及时更换。

2.清洁和润滑各个关键部件，确保无积尘、杂物和异物。

3.定期检查液压管路和接头的密封情况，如有泄漏应及时处理。

4.注意定期检查液压系统的工作压力，并进行必要的调整。

圆锥破碎机使用说明书一、产品概述圆锥破碎机是一种广泛应用于矿山、冶金、建筑材料、化工等行业的破碎设备。

它采用了先进的技术和设计，能够有效地破碎各种中等硬度的矿石和岩石。

本使用说明书将详细介绍圆锥破碎机的结构、使用方法以及日常维护等内容，以帮助用户正确和安全地操作和维护设备。

二、设备结构1. 主要部件圆锥破碎机主要由机架、传动系统、排料系统、压紧设备、液压系统、润滑系统等组成。

其中，机架为整个设备提供了稳定的支撑，传动系统通过电动机传动皮带轮以达到破碎效果，排料系统用于控制破碎物料的排放，压紧设备用于调整破碎腔的间隙，液压系统用于提供动力支持，润滑系统用于对设备的摩擦部件进行润滑。

2. 工作原理在圆锥破碎机运行过程中，电动机通过皮带轮带动动力传动装置的工作，从而驱动圆锥体沿着其自转轴旋转。

物料从进料口进入圆锥破碎机破碎腔，并沿着破碎腔的圆锥表面向下受力，同时承受内壁的压力。

随着圆锥体的旋转，物料被不断压碎和破碎，最终通过排料口排出。

三、使用方法1. 开机前的准备（1）检查设备是否放置在平稳的地面上，并固定好；（2）检查各部位的润滑情况，确保润滑系统正常工作；（3）检查电源是否正常并接通。

2. 正常操作流程（1）开机：打开电源开关，启动电机；（2）调整进料口：根据需要调整进料口的大小，以适应不同物料的需求；（3）投料：将物料均匀地投入进料口，避免一次投入过多，以免造成设备堵塞；（4）调整排料口：根据需要调节排料口的大小，控制出料颗粒的大小；（5）停机：停止投料后，先停止给料机的供料，等待设备停止后再关闭电源。

四、日常维护1. 润滑维护（1）在设备运行前，应检查各润滑点的润滑油情况，确保油脂充足；（2）定期更换润滑油，保持润滑系统的正常运行；（3）定期清洗液压系统和润滑系统，确保系统的畅通。

2. 安全维护（1）在进行设备的维修和清洁时，必须先切断电源，以免发生意外；（2）定期检查电气系统的连接是否牢固，确保电气设备正常工作；（3）定期检查传动系统的皮带轮和链条的紧固情况，防止松动导致事故。

信易破碎机说明书摘要：一、前言二、产品简介三、主要性能参数四、结构与工作原理五、安装与调试六、操作使用说明七、维护与保养八、安全注意事项九、售后服务十、联系方式正文：【前言】信易破碎机说明书旨在为您提供详细的设备操作、维护及安全信息。

请您在使用前仔细阅读本说明书，以确保正确、安全地使用本设备。

【产品简介】信易破碎机是一款高效、节能、环保的粉碎设备，广泛应用于矿山、建筑、化工、冶金等行业。

本设备适用于各种非金属、金属、矿石、岩石等物料的粉碎作业。

【主要性能参数】1.型号：XX-XX2.生产能力：XX 吨/小时3.进料粒度：XX 毫米4.粉碎粒度：XX 毫米5.电机功率：XX 千瓦【结构与工作原理】1.结构特点：信易破碎机由主机、电机、皮带轮、破碎腔、衬板、筛板等部分组成。

2.工作原理：物料经喂料器进入破碎腔，受到高速旋转的转子冲击、剪切、磨碎，达到所需粒度后，由筛板排出。

【安装与调试】1.安装基础：请确保基础水平、稳固，符合设备安装要求。

2.设备就位：按照基础图及地脚螺栓孔位置进行设备安装。

3.调试：检查各部件连接紧固，试运行设备，调整皮带松紧度，保证运行平稳。

【操作使用说明】1.开机前检查：确保设备各部件连接紧固，无异常声音、异味。

2.喂料：均匀、适量地喂料，避免过度加载。

3.停机：关闭电源，等待设备完全停止运转后，方可进行清理、检查工作。

【维护与保养】1.定期检查：检查各部件连接紧固，润滑部件润滑情况。

2.定期更换易损件：如衬板、筛板等。

3.清洁保养：定期清理设备内外灰尘、杂物。

【安全注意事项】1.开机前检查：确保设备各部件连接紧固，无异常声音、异味。

2.操作过程中，严禁站在喂料口、破碎腔上方。

3.设备运行过程中，严禁进行检修、清理工作。

【售后服务】信易破碎机提供一年的免费保修服务。

在保修期内，如设备出现故障，请及时与我们联系。

我们将竭诚为您提供技术支持和维修服务。

【联系方式】如需购买、咨询、维修等服务，请拨打我们的服务热线：XXX-XXXX-XXXX。

破碎机使用说明书1. 引言破碎机（Crusher）是一种常见的用于将大块物料变成较小颗粒的设备。

本使用说明书旨在向用户提供关于破碎机的使用方法和注意事项的详细指导，以确保安全操作和长久使用。

2. 设备概述破碎机是一种机械设备，可通过将物料放入进料口进行粉碎。

它一般由进料口、破碎室、出料口、电动机和控制装置等部分组成。

根据不同的用途和物料特性，破碎机的型号和工作原理也会有所不同。

3. 安全使用在操作破碎机前，请务必仔细阅读和理解以下安全使用注意事项：- 在操作破碎机之前，必须佩戴适当的个人防护装备，如安全帽、护目镜和工作手套。

- 确保设备的供电线路和电源符合相关安全标准，并进行良好的接地。

- 在使用破碎机之前，应仔细检查设备的各个部分，确保其完好无损、紧固可靠，并确保所有保护装置和安全装置的功能正常。

- 在操作破碎机时，请确保周围环境安全，并保持足够的通风。

- 操作人员在使用破碎机时，应注意避免身体接触旋转部件和运动物料，切勿将手臂等物体插入进料口。

- 在进行维护和修理工作时，务必先切断电源，并采取必要的安全防护措施。

4. 破碎机的操作步骤下面是一般破碎机的操作步骤：步骤1：将需要破碎的物料均匀放置在进料口上方的料斗中。

步骤2：打开破碎机的电源，并启动电动机。

步骤3：确保物料从进料口顺利进入破碎室，开始破碎。

注意观察破碎的效果和物料的进出情况。

步骤4：破碎完成后，关闭电源，并等待设备静止后再打开破碎室门并取出破碎后的物料。

步骤5：清理破碎机及其周围的物料残留，并定期进行维护和保养。

5. 破碎机的维护与保养破碎机作为一种重要的设备，其维护和保养对于其正常运行和延长使用寿命至关重要。

- 定期清洗破碎室和出料口，以防止物料残留影响下一次使用。

- 检查和更换破碎机的易损件，例如刀片、破碎板等，在使用过程中，如发现易损件磨损严重或有裂纹等缺陷，应及时更换。

- 维护设备的润滑系统，确保各润滑点添加足够的润滑油，并按照规定的周期进行润滑油更换。

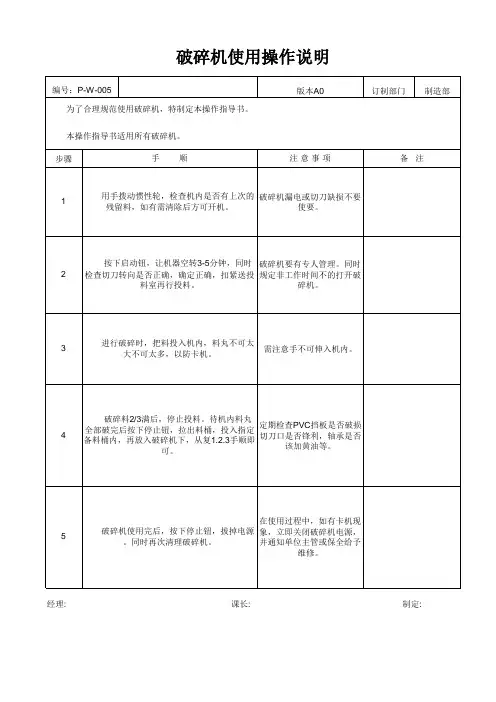

破碎机操作说明范文一、安全须知1.在使用破碎机之前，务必仔细阅读本操作说明，并确保了解并理解其中的所有安全须知。

2.在使用破碎机之前，应确保操作人员已接受过相关培训，并熟悉破碎机的使用方法。

3.在操作破碎机时，应穿着合适的工作服和防护装备，包括安全帽、护目镜、耳塞、手套等。

4.遵循所有国家和地区的安全规定和标准。

二、设备检查1.在使用破碎机之前，应进行设备检查，确保破碎机的各项部件完好无损。

2.检查所有电线和插头，确保其正常工作，并没有损坏或断裂。

3.检查破碎机的刀片和刀盘，确保其锋利且无杂质。

4.检查所有电动机的安装是否牢固。

5.检查并确保破碎机的所有安全装置都正常工作。

三、操作步骤1.将要处理的物料放入破碎机的进料口。

2.打开破碎机的电源开关，并调整破碎机的参数，如转速和切割尺寸。

3.确保破碎机的运转方向正确，不要逆转。

4.按下启动按钮，使破碎机开始运行。

5.当破碎机运行时，应密切观察其工作状态，确保其正常运转。

6.当处理物料进入破碎机后，可以适时调整破碎机的参数，以获得所需的切割效果。

7.如果出现异常情况，如破碎机停止工作或轧机堵塞，请立即停止运行破碎机，并检查问题所在。

8.在长时间使用破碎机后，应对其进行冷却和维护，以确保其正常工作。

四、维护保养1.在使用完破碎机后，应将其清洁干净，并确保其外表没有物料残留。

2.定期检查破碎机的刀片和刀盘，并进行清理和维护。

3.检查破碎机的电线和插头，确保其没有损坏或断裂。

4.定期检查破碎机的电动机和传动装置，并确保其正常工作。

五、注意事项1.使用破碎机时，应避免长时间连续工作，以避免设备过热。

2.不要将不符合要求的物料放入破碎机，以免损坏设备。

3.不要在破碎机正常运转时打开破碎机的安全装置，以免造成伤害。

4.在调整破碎机参数时，应保持手部远离刀片和刀盘，以免受伤。

5.在清洁破碎机或进行维护保养时，应先切断电源，并等待设备冷却后再进行操作。

六、故障排除如遇到以下故障，可参照以下排除方法：1.破碎机不能启动：检查电源和电线是否正常连接，检查电机是否损坏。

PE-250颚式破碎机说明书目录一、机器的用途二、技术规格及性能三、结构特征及工作原理四、机器的安装与调整五、机器的使用与试运转六、机器的润滑七、机器的维护八、机器可能产生的故障及其消除方法九、安全技术规程十、易损件明细表一、机器的用途本机适用于破碎块度不大于210mm，强度极限不超过250Mpa 的各种矿石。

二、技术规格及性能⒈进料口尺寸250×400mm⒉出料口调整范围20—80mm⒊最大装料尺寸210mm⒋偏心轴转速275r/min⒌轴偏心距12mm⒍生产能力（视出料口而定）出料口为20mm时4t/h为50mm时14t/h为20mm时20t/h⒎电动机型号Y200L1-6功率18.5kw转速970r/min⒏外型尺寸长2060宽1261高1413⒐机器重量（不包括电机）：2825kg注:破碎能力是指破碎极根强度为150～250Mpa的花岗岩，并不断的向破碎机内填装块度不超过210mm大小的不代细小石料的数据。

三、结构特征及工作原理本破碎机主要由机架、动颚、偏心轴、颚板、肘板等组成，电机通过三角带传动偏心轴使动颚按已调正好的轴迹进行运动，使其破碎腔内的物料得以破碎。

机架采用正体，铸钢件结构，上面装有本机器的工作机构，并在其左右侧壁上装有衬板，防止侧壁磨损。

偏心轴装在轴承内，固定机架上，轴的两端分别装有皮带轮和飞轮，两轮本身都带有配重，用于均衡机器旋转部分的惰性。

动颚为成型的铸钢件，正面装有活动颚板，借肘板支撑成倾斜位置，上部借助于偏心轴和轴承悬挂在机架中。

肘板衬为二个，肘板衬一个装在动颚的槽里，一个装在调正座的槽里。

肘板除对动颚有支撑作用外，在有不能轧碎的物体落入破碎机内时，起到保护破碎机主要零件不受损坏。

调正装置做为变更出料口宽之用。

锁紧装置使肘板保持在动颚和斜面支承之间，使之不致脱落。

动颚齿板和固定齿板采用高猛钢铸件两者可倒头使用。

侧护板除保护机架两侧免遭磨损外，还与压条结合做为固定颚板之用。

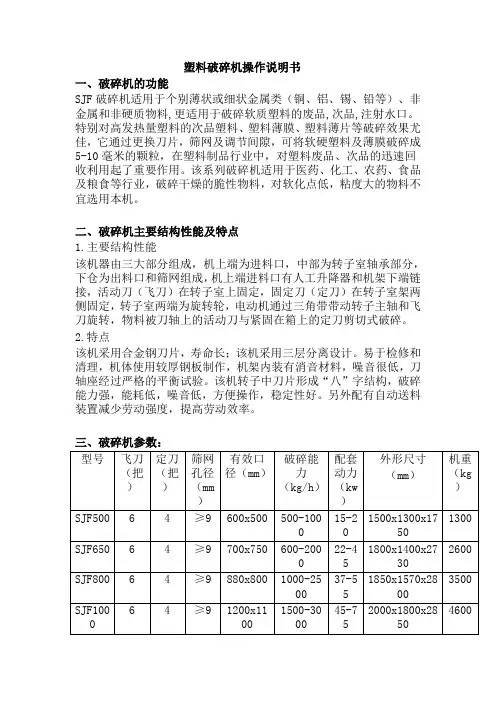

电话：+86-769-81086963 传真： +86-769-81086936地址：广东省东莞市横沥镇横沥村综合开发区0 东莞纳金机械有限公司 片刀破碎机使用说明书电话：+86-769-81086963 传真： +86-769-81086936地址：广东省东莞市横沥镇横沥村综合开发区1TEL ：+86-769-81086963FAX ：+86-769-81086936安装使用控制器之前请详细阅读本说明书！一、粉碎机的功能 (2)二、粉碎机主要结构性能及特点 (2)三、粉碎机的安装 (2)四、使用前准备工作 (3)五、粉碎机的安全操作须知 (3)六、料机的刀片调整及选择 (4)七、维修与保养 (5)八、常见故障及处理办法 (5)电话：+86-769-81086963 传真： +86-769-81086936地址：广东省东莞市横沥镇横沥村综合开发区2 一、粉碎机的功能“纳金”粉碎机适用于不同品牌号的塑料,更适用于粉碎软质塑料的废品,次品,注射水口。

特别对高发热量塑料的次品塑料、塑料薄膜、塑料薄片等破碎效果尤佳，它通过更换刀片，筛网及调节间隙，可将软硬塑料及薄膜粉碎成5-10毫米的颗粒，在塑料制品行业中，对塑料废品、次品的迅速回收利用起了重要作用。

二、粉碎机主要结构性能及特点1.主要结构性能该机器由机座箱体、万向轴承、飞输、底架、皮带输、落料网支架、刀轴、活动刀片、固定刀片、进料门，载料盘连小车所组成，电动机通过三角带带动主轴和刀片旋转，物料被装在刀轴上的活动刀片与紧固在箱上的固定刀片剪切式破碎。

2.特点该机采用瑞典金钢刀片，寿命长；该机采用分离设计。

易于检修和清洗，并有双层结构，装有隔音材料，噪音很低，刀轴座经过严格的平衡试验。

三、粉碎机的安装3.本机采用三相电源，按铭牌所示电压接驳适当电压，并接上地线。

4.将机器固定在适当位置后，将机器之后输固定锁好 避免机器移动产生噪音。

5.本机装有安全微动开关，作为检修时避免错误操作的安全保护装置。

一、操作员要首先仔细认真阅读“使用说明书”。

二、开机准备：
1. 检查机器安全隐患，消防器材安装于合适地方,且功能良好，设备长时间停机或淋雨后，配电箱、电机及线路绝缘情况，是否通风良好，清扫设备各部位，保持良好的散温性，防止阻塞。

2. 检查各部位传动系统，链条涨紧适中。

3. 本设备采用变频控制，对粉尘非常敏感，必须保证电气系统干净，无粉尘，各线路接头牢固有效。

4. 液压系统同样干净无粉尘，防止粉尘进入的油箱，影响液压系统。

机器内是否有铁块、石块等杂物。

5. 非工作人员远离本机器。

三、开机（启动顺序）：
1. 主电机启动
2. 出料启动
3. 油泵启动
4. 进料启动
注：电机启动正常运转后，方可启动下一个被启动电机。

四、正常粉料：
尽可能从原材料中清除杂物，如：泥土、石块、铁块等在粉料过程中，机器内是否有异常声音，如果有应停机检查，排除原因。

上料
要均匀，尽量少上勤上，以防堵塞机。

五、关机：
1. 装载机停止上料
2. 机器中的料粉完后，停进料电机（上下两电机同步）
3. 停主电机
4. 最后停出料电机
六、关机后维护：
1. 加注润滑油（根据说明书所标润滑部位）
2. 检查机器所有部位是否有异常现象
3. 清扫机器上下左右所有遗漏物，减少易燃物的堆积量。

为了确保破碎机正常运转，充分发挥应有的性能，望各使用单位在设备投入运行之前，首先熟悉本说明书，并按说明书内容进行操作。

In order to guarantee normal running of the crusher and complete exertion of due performances, this instruction shall be well understood before the equipment is put into running and the operation shall conform to the instructions.一、用途I. Application:本破碎机用于粗碎、中碎抗压强度极限不超过245MPa的各种岩石或矿石。

本破碎机用于粗碎、中碎抗压强度极限不超过245MPa的各种岩石或矿石。

The crusher is applicable for the rough and medium crushing of rocks and ores that havea compressive strength not more than 245MPa.二、主要技术性能III. Structure本机主要由机架、动颚、偏心轴、颚板、肘板等零部件组成。

电动机通过三角皮带传动偏心轴旋转，使动颚按照已调好的轨迹进行运动，从而将破碎腔内物料予以破碎。

The equipment consists of bracket, jaw, eccentric shaft, jaw plate and ancon plate etc. Eccentric shaft is driven to rotate by motor and jaw runs on adjusted track to crush materials in crushing chamber.机架为整体铸钢结构，机架前壁上装有楔形螺栓紧固的固定颚板。
