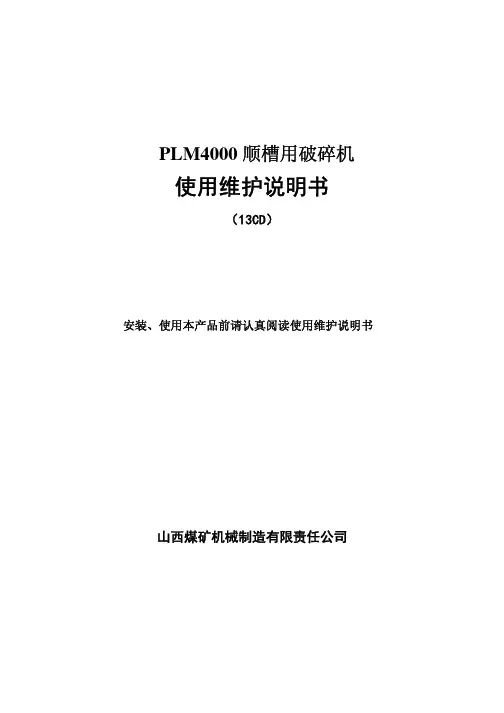

PLM4000顺槽用破碎机使用维护说明书（13CD）安装、使用本产品前请认真阅读使用维护说明书 山西煤矿机械制造有限责任公司目录前 言 (2)第一章 概述 (3)第二章 主要技术特征 (3)第三章 安全提示 (4)3.1 概述 (4)3.2 安全标志 (4)3.3 提示内容 (5)3.4 安全提示 (5)3.5 安全操作 (5)第四章 组成、结构及工作原理 (6)4.1组成、结构 (6)4.2 工作原理 (6)第五章 破碎机的使用与维护 (6)第六章 操作 (7)6.1操作 (7)6.2起动顺序 (7)6.3停机顺序 (8)6.4操作要求概述 (9)第七章 维护 (10)7.1维护计划 (10)7.2班检 (11)7.3日检 (12)7.4周检 (12)7.5其他 (12)7.6维护要求 (13)第八章 破碎机的储藏 (15)前言本说明书提供了关于该破碎机的操作和维护方面的基本资料，通过查阅有利于更加规范和安全地使用本破碎机。
该破碎机是按照有关产品标准和政府管理部门的安全规定、并按照经规定程序批准的图样和技术文件制造的。
制造过程一经完成，就给该破碎机颁发相应的批准文号和铭牌，以表明它符合有关部门的技术要求。
如果没有山西煤矿机械制造有限责任公司的同意而对该破碎机的设计或结构进行任何修改，就会使原来的批准失效，并使该破碎机的使用变成非法的且具有危险性。
为了保障机器操作人员和周围人员的人身安全，要严格遵守国家的和地方的有关矿井井下采矿设备的安全操作和维护方面的所有法律、法规和惯例。
第一章概述1、本说明书中介绍的PLM4000型锤式破碎机是我公司根据用户具体情况而研制的一种新型破碎机，与SZZ-1200/系列转载机配套使用，并与皮带机、输送机、采煤机、液压支架完成井下综合机械化采煤及运输，实现工作面综合机械化采煤。
该机吸纳了国、内外同类机型的先进设计理念，应用了当前国际领先的专业技术，优化了产品结构，从而使得该破碎机获得了更高的可靠性和更优良的性能。
2、本说明书介绍了该破碎机的工作原理、技术特征、组成结构、运转、维护保养要求、安全注意事项等方面的内容。
3、工作人员必须在详细阅读本说明书及其它如电动机、减速器、液压系统等有关零部件的说明书后，经严格培训并遵循说明书中有关要求，方可从事与本转载机有关的操作和维护工作。
4、PLM4000型锤式破碎机型号的表示意义：P L M 4000破碎能力（t/h）煤矿轮式破碎机第二章主要技术特征1、破碎能力……………………………………………………………………4000t/h2、最大输入块度……………………………………………………………1350×1000mm3、最大输出粒度（调整粒度）………………………………400（350，300，250）mm4、电动机型号……………………………………………………………YBSS2-400G型5、电动机功率………………………………………………………………………400kW6、电动机电压 (3300V)7、电动机转速…………………………………………………………………1485r/min8、破碎主轴转速…………………………………………………………………419r/min9、破碎锤头数………………………………………………………………………10个10、破碎锤头冲击速度…………………………………………………………21.9m/s11、减速器型号………………………………………………………………JS-400Ⅷ12、外形尺寸（长×宽×高）………………………………………3480×3680×1935mm第三章安全提示3.1 概述下面几页中所列出的标志并不意味着每个可能的危险，也不能代替工作人员安全操作和良好的判断。
在为破碎机提供的说明书中，某些词习惯用于区别危险的程度，要花一些时间阅读和理解这些词的含义，因为它们与某种危险程度有关。
本说明书中所出现的安全标志是以水平方向布置的，由于空间因素的限制，这台机器上的安全标志可能会以不同的方式布置，无论以任何方式布置，标志的内容是相同的。
危险！危险标志提醒人们对迫近的危险情况注意，如果不避免，其后果是严重的，会造成人员受伤或者死亡。
如果不采取适当的措施，由这些危险引起的伤害将很有可能导致严重的或致命的事故。
警告！警告标志提醒人们对潜在的危险注意，如果不避免，其后果是严重的，会造成人员伤害或者死亡。
实际上，这些危险所带来的伤害通常是严重的，如果不采取适当的措施，很可能发生严重的或致命的事故。
当心！当心标志提醒人们对潜在的危险注意，如果不避免，其后果会造成轻微的或中等的人员伤害。
这些危险所带来的伤害通常比“危险”或“警告”中提到的伤害要轻一些。
然而，如果不采取适当的措施，仍有可能发生严重的伤害事故。
注意事项在操作和维护设备前，要阅读并确保你理解了所有的安全和操作指示。
·确保你理解了下述标志的重要性，它们提示你注意危险，同时包含了重要的安全信息。
·确保所有参与这个设备工作的人员都经过正确的培训，明白这台设备和煤矿环境中所潜伏的危险。
·如果你未经培训，决不能进行任何工作和行动。
如果你不明白将要作什么，就应询问你的上级。
·遵守所有的安全标志和操作指示。
忽视这些将使你和其他人置于严重或致命伤害的危险境地。
3.2 安全标志以下提示指明了破碎机特定部件附近可能存在的危险。
此处未必能提到在破碎机操作和使用过程中潜在的所有危险，也不可作为在实际工作中对危险性判断的唯一依据，但这些提示可表明危险性的严重程度。
当您在操作和维护破碎机之前一定要认真阅读和理解提示内容。
危险！ 危险提示是要求您对危险性特别注意，否则将导致严重受伤或死亡。
如果不采取适当的预防措施，事故将肯定会发生。
警告！ 警告提示是引起您对危险性的警惕，否则将导致受伤或死亡，如果不采取合适的预防措施，事故将很有可能会发生。
小心！小心提示是引起您对危险性的小心，否则将导致人身伤害或设备损坏。
这类危险性通常是不严重的，但发展下去后果是可怕的。
如果不采取合适的预防措施，甚至会发生致命伤害。
3.3 提示内容危险！a．在破碎机运行过程中，任何人不得跨越破碎机，否则将导致受伤或死亡。
b．在采煤过程中，任何人不得站在破碎机的煤壁侧，否则将导致受伤或死亡。
警告！a．除了运输煤炭和少量煤矸石外，破碎机不得携运任何其他物品，否则将造成设备损坏及人员的严重伤亡。
b．在破碎机运行中，在采空区侧的人员不得靠在破碎机周围，不得将身体伸向工作面一侧，否则会导致受伤或死亡。
c．破碎机为电动传动，在进行任何维护工作时，要确定已切断电源。
所谓“切断”，即维护人员挂牌、锁定，并从供电中心将电缆拆下，任何其他的理解都是不准确的，否则将可能导致人身伤害和设备损坏。
小心！停机前确保破碎机上没有煤、岩石或其他杂物，否则可能由于设备过热点燃煤和其他可燃性材料引起失火。
此外，它还具有造成设备故障和煤料堆积形成燃料源的潜在危险性。
3.4 安全提示1、安全常识破碎机在运行过程中应与所有人员保持一定距离，在破碎机运行中检查时，应在确保工作人员自身安全条件下进行。
检查并确认所有零部件都已正确安装后，方可启动破碎机。
有关电动机的使用维护请参阅其相应的使用维护说明书。
破碎机工作一段时间后要对易损及相关零部件检查维修。
2、安全提示内容破碎机在运行中任何人不得站在出料口、入料口、横跨或越过破碎机，否则将导致伤亡。
除了煤炭和少量矸石外破碎机不得携运和破碎任何其他物品，否则将造成设备损坏和人员严重伤亡。
破碎机为电动运行在进行任何维护工作时，要确定已切断电源。
“切断”意思是维护人员在两人以上并有挂牌锁定，通知供电中心已将电缆拆下，并有专人值守。
3.5 安全操作除了遵守煤矿规定和健康与安全规定以外，下面的操作规范也必须执行，以确保破碎机、刮板机、转载机工作或在其周围工作的所有人员的安全。
·提升或起吊设备的任何部件时，只能采取经同意的方法，按照煤矿认可的安全工作程序来进行。
确保所有的提升设备都是经同意的、无损坏和腐蚀的设备，并足以提升重物。
·保证所有可能出现问题的地方都已经被鉴别清楚，并经全面检查处理后，才可接通刮板机、转载机、破碎机的电源。
·刮板机、转载机、破碎的铺设与运转须遵守有关的煤矿安全规程。
·不要站在机头或机尾链轮后面。
·保证衣服束紧，尤其是衣领、袖口和裤脚。
这样可防止衣服边缘被卷入运动部件中。
·确保所有的螺栓和紧固件安装在适当位置并正确锁紧。
·禁止使用刮板机、转载机、破碎机运输从工作面采下的物料以外的任何设备和原料。
·在推进工作面刮板机、转载机、破碎机，或向前移动任何设备之前，要保证所有人员远离。
·破碎机的所有安装、维修工作，必须在本说明书的相关章节中陈述的条件下进行。
·破碎机工作一段时间后，要对可能出现问题的零部件进行检查、维修。
第四章组成结构及工作原理4.1破碎机的组成结构PLM4000型锤式破碎机主要由破碎槽体、底板、破碎架、主架体、锤轴组件、传动装置、挡帘等组成。
主要部件之间均采用非金属嵌件锁紧螺母进行紧固，提高了安全可靠性。
传动装置采用减速器、液力偶合器形式传动，提高传动效率，其整体利用联接套与锤轴组件安装在一起。
破碎主轴轴承润滑采用手动干油泵集中润滑。
液压调高系统由手动液压泵，调高油缸,调高垫板及管路附件等组成，调高油缸安装在破碎锤轴两侧轴承座下方（详见图册）。
该系统可在不拆除破碎架等部件，不使用外部起重设备的情况下进行调高作业，操作方便安全可靠。
4.2 工作原理PLM4000型破碎机通过传动装置将动力传递给破碎锤，驱动其运转，实现破碎物料的功能。
工作时破碎锤锤头冲击速度方向应与转载机刮板运行方向一致；破碎机须调高时应先松开并去掉主架体底部螺栓及定位销，利用液压泵将其调整到适合位置后，将调高垫板位置调整以支撑主架体确保平衡稳固后，将螺母拧紧；空负载运转2小时，应无不正常噪音，无明显振动。
第五章破碎机的使用与维护1破碎机必须在无负载下启动，首先启动破碎机，然后启动转载机。
2破碎机调高系统使用方法：破碎机须调高时，利用随机工具将主架体各螺栓松开，利用手动泵将锤轴调节到需要位置，将各垫板调整固定好，慢慢松开手动泵前端螺栓使两侧油缸回位，确认锤轴稳固后将各螺栓紧固。
注意！在上述安装过程中，所有联接螺栓均需在螺纹部位涂少量润滑脂，以便拆卸。
注：为保证各部位连接可靠，所有螺栓的紧固力都应达到如下值：M36：2000N·m M30：1200N·mM24：600N·m M20：350N·mM10：42N·m M6 ：8N·m3每天检查破碎锤头的联接，在工作时不允许有松动或丢失现象，定期检查轴承温度，不允许在高于120°C情况下工作，温度高于80°C时应检修轴承等部位。
