液环压缩机参数液环压缩机是一种常用的压缩机，广泛应用于石油、化工、制药、食品等工业领域。
液环压缩机的参数对其性能和工作效率有着重要影响。
本文将围绕液环压缩机的参数展开，探讨其含义、作用和优化方法。
一、排气压力（Discharge Pressure）排气压力是指液环压缩机在工作过程中产生的气体排出系统时的压力。
它直接影响到液环压缩机的出口流量和功耗。
通常情况下，排气压力越高，液环压缩机的出口流量越小，功耗越大。
二、压缩比（Compression Ratio）压缩比是指液环压缩机排气压力与进气压力之比。
它反映了液环压缩机对气体进行压缩的程度。
当压缩比过高时，会增加液环压缩机的功耗和温升，降低其效率。
因此，合理控制压缩比是优化液环压缩机性能的关键。
三、运行速度（Operating Speed）液环压缩机的运行速度是指其转子旋转的速度。
运行速度对液环压缩机的流量、功耗和振动噪音有着重要影响。
适当提高运行速度可以增加液环压缩机的流量，但同时也会导致功耗的增加和振动噪音的加剧。
四、冷却水温度（Cooling Water Temperature）液环压缩机通过冷却水来降低温升，保持压缩机的稳定运行。
冷却水温度的变化会直接影响液环压缩机的效率和功耗。
当冷却水温度过高时，会导致温升增加，降低液环压缩机的效率；而冷却水温度过低，则会增加冷却水的能耗。
五、密封水量（Seal Water Flow）液环压缩机的密封水量是指用于液环密封和轴封的水流量。
适当的密封水量可以保持液环压缩机的密封性能，防止气体泄漏。
但密封水量过大会增加液环压缩机的功耗，不利于节能。
六、排气温度（Discharge Temperature）排气温度是指液环压缩机在工作过程中排出的气体的温度。
排气温度的升高会导致冷却效果减弱，进而影响液环压缩机的性能和寿命。
因此，控制排气温度在合理范围内是保证液环压缩机正常工作的重要条件。
七、液环温度（Liquid Ring Temperature）液环温度是指液环压缩机内液体环境的温度。
水环式真空泵/液环真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa 表压力。
水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。
由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
如图：在泵体中装有适量的水作为工作液。
当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。
此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。
如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。
水环泵和其它类型的机械真空泵相比有如下优点：•结构简单，制造精度要求不高，容易加工。
•结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。
故用小的结构尺寸，可以获得大的排气量，占地面积也小。
•压缩气体基本上是等温的，即压缩气体过程温度变化很小。
•由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。
水环压缩机工作原理
水环压缩机是一种常见的压缩机类型，广泛应用于化工、制药、食品、纺织等行业。
它的工作原理是通过水环在转子轮廓和压缩腔之间形成一个水环密闭空间，在旋转时将气体进行压缩。
水环压缩机主要由转子、水环、机壳、进气口、出气口等构成。
在工作时，气体通过进气口进入水环压缩机，经过转子和水环的密闭腔体，被压缩成高压气体，并通过出气口排出。
同时，水环在旋转中也起到降温和密封的作用。
水环压缩机的优点是结构简单，操作方便，适用范围广，且不会产生油污染问题。
常用于压缩易燃易爆气体、蒸汽、气体混合物等。
但是，在使用过程中需要注意水环的质量和润滑情况，否则会影响压缩效率和使用寿命。
总之，水环压缩机是一种高效、可靠的压缩机类型，其工作原理简单易懂，使用广泛，对于需要进行气体压缩的行业来说是不可或缺的设备之一。
- 1 -。

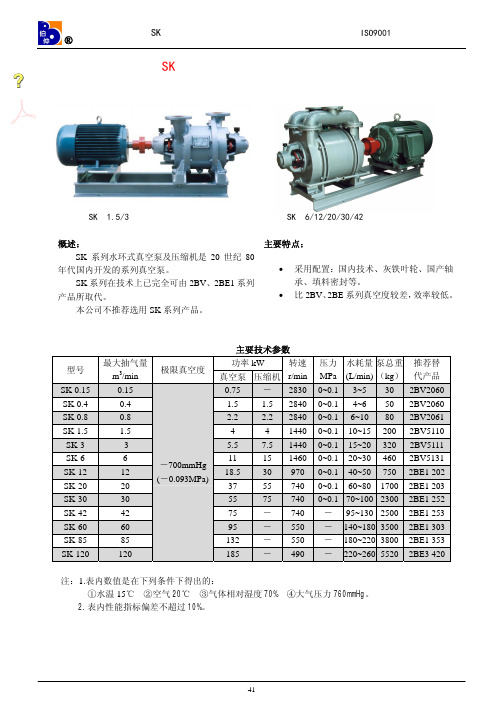

【SK系列水环式真空泵】性能参数：型号抽气量（m3/min）真空泵极限压力电机功率(kw)泵转速(r/min)压缩机压力(MPa)口径(mm)最大Maximum吸入压力为-0.041MPa(-450mmHg)mmHg MPa真空泵压缩机进出SK-1.5 1.5 1.35-680-0.0913414400～0.17070SK-33 2.8-700-0.093 5.57.514400～0.17070SK-66 5.4-700-0.0931********～0.18080SK-121210.8-700-0.09318.530970/9800～0.18080SK-202018-700-0.0933*******～0.1150150SK-303027-700-0.0935*******～0.1150150SK-424237.8-700-0.09375-740-150150SK-606054-700-0.09390-590-250250SK-858576.5-700-0.093132-590-250250SK-120120108-700-0.093185-490-300250注:1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小2、表内数值是在下列条件下得出：①水温15℃；②空气20℃；③气体相对温度70%；④大气压力0.1013MPa3、表内性能偏差不超过5%SK型分体式水环真空泵价格SKA、2BV水环式真空泵价格编号型号电压功率无电机带电机编号型号电压功率无电机带电机42 SK-1.5 3.0-4 2780 3545 33 SKA2060 0.81-2 194643 SK-3 5.5-4 3197 4518 34 SKA2061 1.45-2 208544 SK-6 11 *4 4726 6950 35 SKA2070 2.35-2 264145 SK-12 18.5-6 7645 11815 36 SKA2071 3.85-2 319746 SK-15 22 *6 10703 15568 37 SKA5110 4.0-4 430947 SK-20 37 *8 15985 26410 38 SKA5111 5.5-4 500448 SK-30 55 *8 18765 39615 39 SKA5121 7.5-4 653349 SK-42 75 *8 30580 53515 40 SKA5131 11 *4 83402SK双级水环式真空泵价格41 SKA5161 15 *6 13622编号型号电压功率无电机带电机SK直联式水环真空泵价格50 2SK-1.5 4.0-4 3753 4726 型号电压功率无电机带电机51 2SK-3 7.5-4 4309 5838 SK-O.15 0.55-2 139052 2SK-6 15 *4 5421 8201 SK-0.4 1,5-2 159953 2SK-12 22 *6 11815 16680 SK-0.8 2.2-2 1668 54 2SK-15 30 *8 17097 25298 SK-1.5A 3.0-2 2572 55 2SK-2037 *82502035445SK-1.5B4.0-22711SZ 型水环式真空泵价格SHB 循环水真空泵价格型号 电压 功率 无电机 带电机 规格型号极限真空不含税运 含税运SZ-1 4.0-4 2711 3684 Pa（220V) （220V) SZ-27.5-433364865SHB-IIIA 6×10-2 1155 1386 SZB 水环式真空泵价格SHB-2IIIA 6×10-2 1568 1881 型号 电压 功率 无电机 带电机 SHB-95A6×10-2 2049 2459SZB-4 1.5-4 1390 2363SZB-82.2-415292502旋片式真空泵价格名 称规格型号抽气速率 极限真空不含税运价格含税运L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)皮带旋片式真空泵价格2X-4A4 6×10-2 1513 1478 1815 1774 2X-8A 8 6×10-2 3094 3713 2X-15A 15 6×10-2 4056 4868 2X-30A 30 6×10-2 6531 7838 2X-70A 70 6×10-2 9075 10890 直联旋片式真空泵价格2XZ-0.5 0.5 6×10-2 791 0 949 0 2XZ-1 1 6×10-2 859 0 1031 0 2XZ-22 6×10-2 1031 0 1238 0 2XZ-4 4 6×10-2 1238 1224 1485 1469 2XZ-2B 2 4×10-2 1306 1293 1568 1551 2XZ-4B4 4×10-2 1513 1499 1815 1799 2XZ-6B6 4×10-2 2750 2613 3300 3135 2XZ-8B 8 4×10-2 3438 4125 2XZ-15B154×10-2467556102XZ-25B 25 4×10-2 8800 10560 防爆旋片式真空泵价格2XZF-0.5 0.5 6×10-2 1616 1513 1939 1815 2XZF-11 6×10-2 1788 1650 2145 1980 2XZF-2 2 6×10-2 2200 1925 2640 2310 2XZF-4 4 6×10-2 2956 2888 3548 3465 2XZF-6B 6 6×10-2 3438 4125 2XZF-8B 8 6×10-2 4469 5363 2XZF-15B 15 6×10-2 5844 7013 单级真空泵价格XZ-10.5 6×10-2 399 479 XZ-2 1.1 6×10-2 468 561 XZ-42.26×10-2619743名 称规格型号抽气速率 极限真空含税出厂价含税出厂价 L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)无油真空泵价格WXZ-1 16×10-21375 1341 1650 1609 WXZ-2 26×10-2 1581 1547 1898 1856 隔膜真空泵价格LH-85 30（L/min ） 0.085Mpa 1031 1238 LH-85L 30（L/min ） 0.085Mpa 1169 1403 LH-95D 30（L/min ） 0.095Mpa 1361 1634 LH-85DL60（L/min ） 0.085Mpa13611634。
2BV水环式真空泵的用途及使用范围：2BV系列水环真空泵为整体结构—机泵同轴的单级泵。
轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。
2BV系列水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达到33mbar绝压（97%真空度），当2BV水环式真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，2BV水环式真空泵如配大气喷射器吸气压力可达10mbar，喷射器可直接安装在真空泵吸气口上，作为压缩机使用时，其压力最大至0.26MPa（绝压）。
2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。
由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。
SK型水环式真空泵的用途及使用范围：SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。
吸入或压送的气体中允许混有少量的液体。
SK型水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。
由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆气体时，不易发生危险，所以在其应用更加广泛。
2SK水环真空泵的产品说明2SK系列两级水环真空泵及2SK-P1系列两级水环真空泵-大气喷射泵机组是我厂根据行业标准JB/T7255-94《水环式真空泵和水环压缩机》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。
机组是由2SK水环真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环真空泵。
2SK水环真空泵或机组是用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器内形成一定的真空度，是适宜轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。
SK水环真空泵说明书讲解SK水环真空泵说明书一、用途及使用范围SK系列水环工真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，从而满足具体工艺流程要求的设备。
吸入或压送的气体中允许含有少量液体。
SK系列水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金、环保及电子等行业。
由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆的气体时，不易发生危险，因此其应用更加广泛。
泵型号说明。
例如：SK-12 SK表示为水环真空泵；12表示该泵的最大抽气量为12m3/min（立方米/分钟）二、工作原理如图（1）所示，叶轮3偏心地安装在泵体2内，起动时向泵内注入一定高度的水作为工作液，当叶轮3按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环5，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。
此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终也时小腔则与吸气口隔绝；当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。
叶轮每旋转一周，叶片间空间（小腔）吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或压送气体。
由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当泵排出的气体不再利用时，在泵排气口一端接有汽水分离器（可自己制作一水箱代替），废气和所带的部分水排入汽水分离器后，气体由排气管排出，水由于重力作用留在分离器内并经回水管供至泵内循环使用。
sk水环真空泵参数sk水环真空泵是一种常用的真空泵，广泛应用于各个领域的真空工艺中。
它的工作原理是通过水环与压缩机的协同作用，将工作室内形成真空。
它具有以下几个参数，是我们选择和使用水环真空泵时需要了解的。
首先，水环真空泵的最大抽气速度是一个重要的参数。
它代表了该泵在工作时能够抽取气体的最大速度。
一般来说，抽气速度越大，泵的性能越好。
所以在选择水环真空泵时，我们可以根据各个型号的最大抽气速度进行对比，以选择适合自己需求的泵。
其次，水环真空泵的抽气量也是一个需要考虑的参数。
抽气量代表了泵单位时间内排空的气体量。
对于不同的工艺需求，我们可以通过调整抽气量来满足不同的要求。
因此，在选择水环真空泵时，我们需要根据自己的工艺需求来确定所需的抽气量。
此外，水环真空泵的最大真空度也是一个重要的参数。
它表示了该泵能够达到的最大真空度，即泵内气体的压力最低可达到的程度。
对于一些对真空度要求较高的工艺，我们需要选择具有较高最大真空度的水环真空泵。
因此，在选择水环真空泵时，需要根据自己的工艺要求来确定所需的最大真空度。
最后，水环真空泵的功率和转速也是我们需要关注的参数。
功率代表了泵的电耗，而转速则代表了泵的工作速度。
通常情况下，功率和转速越小，表示泵的能耗越低，效率越高。
因此，在选择水环真空泵时，我们可以根据不同型号的功率和转速进行比较，以选择更加节能高效的泵。
综上所述，选择和使用水环真空泵时，我们需要关注其最大抽气速度、抽气量、最大真空度、功率和转速等参数。
通过合理选择这些参数，我们可以满足不同的工艺要求，提高真空工艺过程的效率和品质。
希望以上内容能对大家选择和使用水环真空泵有所帮助。
水环压缩机的基本特点
概述
水环压缩机是一种变量容积压缩机，它通过水环在旋转时产生压缩，从而达到
将气体压缩的目的。
水环压缩机在物流、化工、冶金、食品等领域有着广泛的应用。
工作原理
水环压缩机的工作原理是利用水在转动时产生的离心力，从而将气体压缩。
水
环压缩机的主要工作部件是定子、转子和水环，气体通过进气阀门进入定子，进一步被压缩，并且在与水环相遇的同时冷却。
因为水环运动时的离心力，气体被迫向离心方向移动，气体的压力逐渐增大，最终达到排气阀门的作用压力，排出系统。
特点
1. 安全可靠
水环压缩机的工作系统简单，零件较少，运行可靠，同时由于压缩气体在运动
过程中与水接触冷却，从而达到安全可靠的目的。
2. 运行稳定
水环压缩机的动平衡性好，转子不需要装平衡铁，且倾斜度极小，运行十分稳定。
3. 过载能力强
水环压缩机的过载能力强，同时内部机械件不受压缩气体的挤压和撞击，可以
在高负荷下持续工作。
4. 无油污染
水环压缩机没有使用任何润滑油，因此无需定期更换润滑油，避免了油污染的
问题，从而保证了气体的纯净度。
5. 适应范围广
水环压缩机能够适应各种气体的压缩，包括可燃气体的压缩。
同时，水环压缩
机的应用领域也非常广泛，可用于物流、化工、冶金、食品等行业。
总结
水环压缩机具有安全可靠、运行稳定、过载能力强、无油污染、适应范围广等一系列的优点。
在各种行业中得到了广泛应用。
