API681石油,化工及气体工业用液环式真空泵和压缩机

API610石油石化和天然气工业用离心泵介绍API610标准是美国石油学会(American Petroleum Institute)制定的离心泵规范，适用于石油、石化和天然气工业中的离心泵的设计和制造。

该规范对泵的各项性能指标、材料选用、安装和维护等方面都有严格要求，保证了泵在工业环境中的可靠运行。

离心泵是一种将液体通过旋转力转换为压力能的机械设备，广泛应用于石油、石化和天然气工业中的液体输送、处理和循环等过程。

离心泵的重要特点是流量大、压力高、效率高、结构简单、运行平稳可靠。

API610标准为离心泵的设计和制造提供了统一的规范，保证了泵具有良好的工作性能和安全可靠性。

1.泵的类型：API610标准根据泵的结构和用途将离心泵分为11种类型，包括水平泵、垂直泵、潜水泵等。

每种类型都有特定的设计和制造要求。

2.性能指标：API610标准规定了泵的各项性能指标，包括流量、扬程、效率、轴功率等。

这些指标对于泵的选择和设计非常重要，可以满足不同工业场景的需求。

3.材料选用：API610标准对泵的各个部件的材料选用有明确的要求，涉及到泵壳、叶轮、轴等关键部件的材料和加工工艺。

这些要求确保了泵的材料具有足够的强度和耐腐蚀性，能够适应各种恶劣工业环境。

4.安装和维护：API610标准对泵的安装和维护也做出了详细的规定，包括泵的基础设计、轴对中、密封系统、冲洗系统等。

这些规定有助于确保泵的安装和维护工作正确进行，减少故障和事故的发生。

5.附加要求：API610标准还对泵的附加要求进行了规定，如振动和噪音控制、轴封润滑和冷却、轴承寿命等。

这些要求有助于提高泵的性能和可靠性，减少对环境的影响。

总之，API610标准为石油、石化和天然气工业中离心泵的设计和制造提供了统一的规范，确保了泵的性能和可靠性。

遵循该标准的泵具有高效、安全、可靠的特点，可以满足工业生产的需求。

在石油、石化和天然气工业中广泛应用，是重要的流体输送和处理设备。

石油，化工及气体工业用液环式真空泵和压缩机第一章总则1．1范围1．1．1该标准包括了石油，化工，气体工业有液环式真空泵和压缩机系统的最低要求。

其中包括真空泵和压缩机的设计及其系统的设计。

1．1．2系统设计的关键在于正确运行真空泵和压缩机。

精力不应仅仅用于系统的设计，当然还包括如何迎合用户的要求。

1．1．3虽然该标准涵盖了石油提炼系统的最低的要求，买方也可以根据介质不易燃，无毒等的具体要求，希望考虑并不完全达到本标准全部要求的泵。

注：每段前有（●）符号的表示该因素由买方决定。

这些决定应该体现在数据单中（附录A）；否则，应该体现在询价单或定单中。

1．2 替代设计卖方可以提出替代设计。

只要双方一致同意，可以用相当的公制尺寸、紧固件和法兰来代替。

1．3 要求抵触的处理办法在本标准与询价单或定单之间发生抵触时，应按定单所在的内容执行。

1．4 术语的定义本标准所用的术语按1.4.1-1.4.26条的定义。

1．4．1 警报点：指事先设定的一点，用来报警的一个参数。

1．4．2 额定压力点：1．4．3 液力轴承：用液体润滑的原理设计的轴承。

他们的表面是定向的，便于在相对运动中形成油楔面来承受载荷。

1．4．4 吸气量（寸3/分）（ICFM）：指在一定的压力，温度，压缩系数，包括湿度，在压缩机吸入口法兰处的进气量。

实际的进气量（ACFM）1．4．5 液环式真空泵或压缩机：指一种旋转的机器，通过径向叶片的叶轮在偏心的或椭圆形的壳体里旋转，壳体内冲有液体，以达到气体压缩或形成真空的目的。

1．4．6 最大允许的压差：指生产者设计出在连续运转的过程中的最大允许的压力差。

1．4．7 最大允许速度：（rpm）：制造厂的设计所允许的连续运转的最高转速。

1．4．8 最大允许温度：制造厂为该设备（或所指术语的任何部分）在规定压力下输送某种液体时所规定的最大连续温度。

1．4．9。

最大允许真空度：制造厂为该设备设计的最大真空值（最小吸入压力），在运转压力下的密封液的汽化压力。

石油化工行业动设备介绍石油化工行业是国民经济中最重要的一部分，其生产涵盖了大大小小的石油化工生产企业。

在这些企业中，动力设备是其中最核心的组成部分之一。

动力设备主要包括以下几类：1.压缩机在石油化工过程中，压缩机是不可缺少的设备之一。

它们主要用于将气体压缩，从而加速反应速率，提高反应效率。

压缩机的种类主要分为柱塞式、螺杆式和离心式等。

不同类型的压缩机可适用于不同的石油化工生产过程。

2.泵类设备石油化工生产过程中，液体的输送和处理是至关重要的。

在完成这些任务的过程中，可以上述的泵类设备，例如离心泵、齿轮泵、螺杆泵、柱塞泵等等。

这些设备可提供高流量、高压力、可靠的输送和泵送能力，从而更加有效地完成各种液体的输送工作。

3.离心机离心机是一种以离心力为驱动力，对液体或气体进行分离的设备。

它们通常用于从液体混合物中提取具有高浓度的单一成分，从而实现纯化、分离和分离成分的目的。

在石油化工生产过程中，离心机的应用很广泛，例如在之中油浸提取、天然气去除有毒有害成分等各方面都有广泛的应用。

4.换热器换热器是一种将热能从一个介质传递到另一个介质的设备。

在石油化工生产过程中，换热器通常用于控制温度和冷却或升温。

石油化工行业中存在各种类型的换热器，例如管壳式换热器和板式换热器等。

在石油化工生产过程中，它们可以用于下列方面：(1) 从石油中提取液体(2) 从原石油蒸馏塔中提取气体(3) 调节炼油厂内的温度(4) 将废料沉淀液体冷却(5) 控制气体燃烧室的温度5.传动装置在各种设备中，传动装置扮演着极为重要的角色。

它们通常是用于传递信号或能量的机械装置。

在石油化工生产运用中，不同的设备需要不同类型的传动装置，例如离心泵使用减速机等等。

为提高设备效率和延长设备寿命，选用合适的传动装置也是至关重要的。

总之，在石油化工行业中，设备质量优良的动力设备对于石油化工生产企业的持续发展非常重要。

只有选用符合行业标准，安装稳定、性能卓越的设备，才能够在石油化工行业中持续地赢得市场并取得巨大的经济利益。

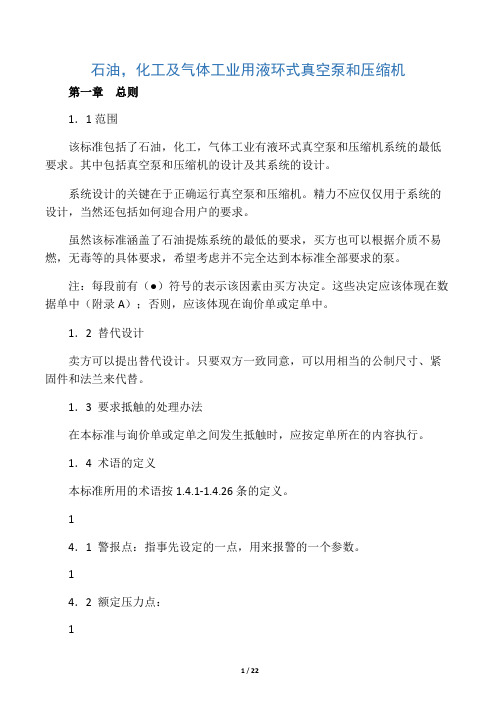

石油，化工及气体工业用液环式真空泵和压缩机第一章总则1．1范围该标准包括了石油，化工，气体工业有液环式真空泵和压缩机系统的最低要求。

其中包括真空泵和压缩机的设计及其系统的设计。

系统设计的关键在于正确运行真空泵和压缩机。

精力不应仅仅用于系统的设计，当然还包括如何迎合用户的要求。

虽然该标准涵盖了石油提炼系统的最低的要求，买方也可以根据介质不易燃，无毒等的具体要求，希望考虑并不完全达到本标准全部要求的泵。

注：每段前有（●）符号的表示该因素由买方决定。

这些决定应该体现在数据单中（附录A）；否则，应该体现在询价单或定单中。

1．2 替代设计卖方可以提出替代设计。

只要双方一致同意，可以用相当的公制尺寸、紧固件和法兰来代替。

1．3 要求抵触的处理办法在本标准与询价单或定单之间发生抵触时，应按定单所在的内容执行。

1．4 术语的定义本标准所用的术语按1.4.1-1.4.26条的定义。

14．1 警报点：指事先设定的一点，用来报警的一个参数。

14．2 额定压力点：14．3 液力轴承：用液体润滑的原理设计的轴承。

他们的表面是定向的，便于在相对运动中形成油楔面来承受载荷。

14．4 吸气量（寸3/分）（ICFM）：指在一定的压力，温度，压缩系数，包括湿度，在压缩机吸入口法兰处的进气量。

实际的进气量（ACFM）14．5 液环式真空泵或压缩机：指一种旋转的机器，通过径向叶片的叶轮在偏心的或椭圆形的壳体里旋转，壳体内冲有液体，以达到气体压缩或形成真空的目的。

14．6 最大允许的压差：指生产者设计出在连续运转的过程中的最大允许的压力差。

14．7 最大允许速度：（rpm）：制造厂的设计所允许的连续运转的最高转速。

14．8 最大允许温度：制造厂为该设备（或所指术语的任何部分）在规定压力下输送某种液体时所规定的最大连续温度。

149。

最大允许真空度：制造厂为该设备设计的最大真空值（最小吸入压力），在运转压力下的密封液的汽化压力。

14．10 最大允许工作压力：制造厂为该设备（或所指术语的任何部分）在规定温度下输送某种液体时所规定的最大连续压力。

2005年API会标大纲(第7版) API会标大纲认证更新文件包API Spec Q1-2007 (第8版) 石油、石化和天然气工业质量纲要规范(ISO TS 29001:2007)API Spec 2B-2001 (第6版) 结构钢管制造技术规范API Spec 2C-2004 (第6版) 海上平台起重机规范API RP 2D-2003 (第5版) 海上平台起重机使用与维护推荐作法API Spec 2F-1997 (第6版) 系泊锚链规范API Spec 2H-2006 (第9版) 海洋平台管接头用碳锰钢板规范API Spec 2MT1-2001 (第2版) 用于近海结构件改善韧性的碳锰钢板规范API Spec 2MT2-2002 (第1版) 改良缺口韧性的扎制型钢规范API RP 2X-2004 (第4版) 海上结构件超声检测和磁粉检测推荐作法及无损检测人员资格指南API Spec 2Y-2006 (第5版) 海上结构用调质钢板规范(中英对照)API Spec 4F-2008 (第3版) 钻井和修井井架、底座规范API RP 4G-2004 (第3版) 钻井和修井、底座的检查、维护、修理与使用API RP 5A3-2003 (第3版) 套管、油管和管线管的螺纹脂推荐方法(ISO 13678:2000) API Spec 5B-2008 (第15版) 套管、油管和管线管螺纹的加工、测量和检验(美制单位) API RP 5B1-1999 (第5版) 套管、油管和管线管螺纹测量和检验API RP 5C1-1999 (第18版) 推荐采用的套管、油管的维护和使用方法API Bull 5C2-1999 (第21版) 套管、油管和钻杆使用性能API Spec 5CT-2005 (第8版) 套管和油管规范(ISO 11960:2004)API Spec 5D-2001 (第5版) 钻杆规范ANSI/API Spec 5DP-2009(第1版) 石油天然气工业－钢制钻杆(中英对照)API Spec 5L-2007 (第44版) 管线钢管规范ISO 3183:2007(MOD)API Spec 5L1-2002 (第6版) 管线钢管铁路运输的推荐实用规程API RP 5L2-2002 (第4版) 非腐蚀性气体输送管线管内涂层推荐做法API Spec 5LC-1998(R2006)(第3版)耐腐蚀合金管线钢管API SPEC 5LD-1998 (第2版) 内覆或衬里耐腐蚀合金复合钢管规范API RP 5LW-1996(R2003) (第2版) 管线管内陆及海上船舶运输推荐作法API Spec 6A-2004 (第19版) 井口装置和采油树设备规范API Spec 6AV1-1996(R2008)(第1版)近海作业用地面和水下安全阀的验证试验规范API Spec 6D-08 (第23版) 管线阀门规范(ISO 14313:2007)API Spec 6FA-1999 (第3版) 阀门耐火试验规范API Spec 6H-1998 (第2版) 管道终端、连接件和旋转接头技术规范API Spec 7-2001(2004a) (第40版) 旋转钻柱构件规范ANSI/API Spec 7-1-2006 (第1版) 旋转钻井钻柱构件规范API Spec 7B-11C-1994(R2000) (第9版)油田用往复式内燃机规范API RP 7C-11F-1994(R2000)(第5版)内燃机的安装、维护和操作推荐作法API Spec 7F-2003 (第7版) 油井链条和链轮API Spec 7K-2005 （第4版）钻井和井口操作设备规范（含2006增补1,2）API Spec 8A-1997 (第13版) 钻井和采油提升设备规范（含A2001）API RP 8B-2002 (第7版) 提升设备的检查、保养、修理及大修的推荐作法(ISO 13534:2000)API Spec 8C-2003 (第4版) 钻井和采油提升设备规范(PSL1和PSL2) API Spec 9A-2004 (第25版) 钢丝绳规范API RP 9B-2002 (第11版) 油田钢丝绳的应用、保养和使用的推荐方法API Spec 10D-2002 (第6版) 弓簧套管扶正器规范API RP 11AR-2000 (第4版) 地下抽油泵的维护和使用推荐作法API Spec 11AX-2006 (第12版) 地下杆式抽油泵及其配件的技术规范API Spec 11B-1998 (第26版) 抽油杆规范API Spec 11D1-2002 (第1版) 石油天然气工业－井下装备－封隔器和桥塞(ISO 14310:2001)API Spec 11E-1994(R2000)(第17版)抽油机技术规范API Spec 11E-2008 (第18版) 抽油机技术规范(含09堪误1、2)(中英对照)API RP 11G-1994(R2000) (第4版) 抽油机的安装和润滑API TR 11L-1993(R2000) (第4版) 有杆泵抽油系统(常规抽油机)的设计计算API RP 11S-1994(R2008) (第3版) 潜油电泵装置的操作、维护和故障检查API RP 11S2-1997(R2008)(第2版) 潜油电泵离心泵试验推荐做法API RP 11S3-1999(R2008)(第2版) 潜油电泵装置的安装API RP 11S4-2002(R2008)(第3版) 潜油电泵装置的规格与选用的推荐做法API RP 11S8-1993(R2008)(第1版) 潜油电泵振动试验方法API Spec 11V1-1995(R2000)(第2版)气举阀、孔板、回流阀和隔板阀规范API RP 11V7-1999 (第2版) 气举阀的修理、试验和鉴定推荐作法API Spec 12B-1995 (R2000)(第4版)螺栓连接储油罐规范API Spec 12D-1994(R2000)(第10版)油田现场焊接储油罐规范API Spec 12F-2008 (第12版) 车间焊接的生产液体储罐技术规范API Spec 12GDU-1990(R1999) (第1版)二醇型天然气脱水装置规范API Spec 12J-2008 (第8版) 油气分离器规范(中英对照版)API RP 12R1-1997 (R2008)(第5版)采油用储罐的安装、维护、检测、操作和维修API RP 13B1-2003 (第3版) 水基钻井液现场测试程序(中英对照)API RP 13B2-2005 (第4版) 油基钻井液现场测试程序(中英对照)API Spec 14A-2000 (第10版) 井下安全阀设备规范(ISO 10432:1999)API Spec 14B-2005 (第5版) 井下安全阀系统的设计、安装、修理和操作的推荐做法API Spec 15HR-2001 (第3版) 高压玻璃纤维管线管规范(含04增补，07勘误)API Spec 15LR-2001 (第7版) 低压玻璃纤维管线管和管件ANSI/API Spec 16A-2004(第3版) 钻井通道设备规范(ISO 13533:2001修改)API Spec 16C-1993(R2001)(第1版)节流和压井系统规范API RP 51-2001 (第3版) 陆上石油天然气生产保护环境的作法API RP 500-1997(R2002)(第2版) 石油设施电气设备安装一级一类和二类区域划分的推荐方法API 510-2006 (第9版) 压力容器检验法规：维护检验、评估、修理和改造API RP 520-1-2000 (第17版) 炼油厂压力泄放装置的尺寸确定和选择API RP 520-2-2003 (第15版) 炼油厂压力泄放装置的安装API Std 526-2002 (第5版) 钢制法兰端泄压阀API Std 527-1991(R2002)(第3版) 泄压阀的阀座密封度API 570-2006a (第2版) 管道检验法规：使用中管道系统检验、修理、改造和重新评估API RP 572-2001 (第2版) 压力容器检验API RP 576-2000 (第2版) 泄压装置的检验API RP 591-2003 (第3版) 炼油阀门的用户验收ANSI/API Std 594-2004(第6版) 双夹式、凸耳式、对夹式和对焊止回阀API Std 598-2004 (第8版) 阀门的检验和试验API Std 599-2002 (第5版) 法兰端、螺纹端和焊接端金属旋塞阀API Std 600-2001 (第11版) 石油和天然气工业用阀盖螺栓连接的钢制闸阀(ISO 10434:1998)API Std 600-2009 (第12版) 石油和天然气工业用阀盖螺栓连接的钢制闸阀(ISO 10434:1998)(中英对照)API Std 602-2005 (第8版) 石油和天然气工业用公称尺寸小于和等于DN100的钢制闸阀、截止阀和止回阀(ISO 15761:2002)API Std 603-2001 (第6版) 法兰端、对焊端、耐腐蚀栓接阀盖闸阀ANSI/API Std 607-2005(第5版) 转1/4周软阀座阀门的耐火试验(ISO 10497-5:2004)API Std 608-2002 (第3版) 法兰、螺纹和焊连接的金属球阀API Std 609-2004 (第6版) 双法兰连接、凸耳及饼式蝶阀API Std 610-2004 (第10版) 石油、重工化学和天然气工业用离心泵API Std 617-2002 (第7版) 石油、化工及气体工业用的离心压缩机以及膨胀机-压缩机API Std 620-2002 (第10版) 大型焊接低压储罐设计与施工API Std 650-1998 (第10版) 钢制焊接石油储罐（含A00,01）API Std 650-2007 (第11版) 钢制焊接石油储罐(中英对照)API Std 653-2001 (第3版) 储油罐检验、修理、改造和重建API Std 660-2003 (第7版) 炼油厂用通用管壳式换热器API Std 661-2002 (第5版) 炼油通用操作空气冷却换热器API Std 661-2006 (第6版) 炼油通用操作空气冷却换热器(中英对照)API Std 662-2002 (第2版) 炼油厂通用板式换热器API Std 674-1995(R2000)(第2版) 往复式容积泵API Std 675-1994(R2000)(第2版) 容积泵-计量泵API Std 682-2002 (第2版) 用于离心泵和旋转泵的泵轴封系统API RP 683-1993(R2000) (第1版) 石油、化工与燃气工业机械设备质量改进细则API Std 685-2000 (第1版) 石油、重化工和气体用无焊离心泵API RP 941-2004 (第6版) 适用于石油精炼厂和石化厂高温和高压气工况的钢"API Std 1104-1999 (第19版) 管道及有关设施的焊接(含2001勘误)API RP 1109-2003 (第3版) 液体石油管道设施标识推荐方法API RP 1110-1997 (第4版) 液体石油管道压力试验API 标准汇编API标准中译本丛书(一)管线管和阀门(含12个标准) 5L、6A、6AV1、14A、598、600、602、607、608、609、11V1和11V7API RP 1117-1996(R2002)(第2版) 移动使用运行中的管道API Std 1631-2001 (第15版) 地下储油罐内衬里与定期检验API RP 2009-2002 (第7版) 石油和石油化工安全焊接、切削和热加工作法API RP 2027-2002 (第3版) 常压储罐喷砂在使用烃类时着火的危险API RP 2210-2000 (第3版) 石油储罐通风处的火焰消除器API Std 2510-2001 (第8版) 液化石油气设备的设计与建造API Std 2552-1966 (R2006) 球罐和球形容器的测量与检定。

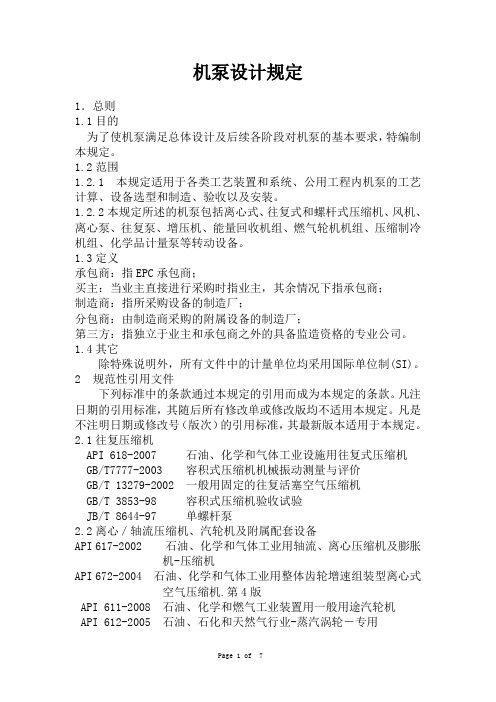

机泵设计规定1．总则1.1目的为了使机泵满足总体设计及后续各阶段对机泵的基本要求，特编制本规定。

1.2范围1.2.1 本规定适用于各类工艺装置和系统、公用工程内机泵的工艺计算、设备选型和制造、验收以及安装。

1.2.2本规定所述的机泵包括离心式、往复式和螺杆式压缩机、风机、离心泵、往复泵、增压机、能量回收机组、燃气轮机机组、压缩制冷机组、化学品计量泵等转动设备。

1.3定义承包商：指EPC承包商；买主：当业主直接进行采购时指业主，其余情况下指承包商；制造商：指所采购设备的制造厂；分包商：由制造商采购的附属设备的制造厂；第三方：指独立于业主和承包商之外的具备监造资格的专业公司。

1.4其它除特殊说明外，所有文件中的计量单位均采用国际单位制(SI)。

2 规范性引用文件下列标准中的条款通过本规定的引用而成为本规定的条款。

凡注日期的引用标准，其随后所有修改单或修改版均不适用本规定。

凡是不注明日期或修改号（版次）的引用标准，其最新版本适用于本规定。

2.1往复压缩机API 618-2007 石油、化学和气体工业设施用往复式压缩机GB/T7777-2003 容积式压缩机机械振动测量与评价GB/T 13279-2002 一般用固定的往复活塞空气压缩机GB/T 3853-98 容积式压缩机验收试验JB/T 8644-97 单螺杆泵2.2离心／轴流压缩机、汽轮机及附属配套设备API 617-2002 石油、化学和气体工业用轴流、离心压缩机及膨胀机-压缩机API 672-2004 石油、化学和气体工业用整体齿轮增速组装型离心式空气压缩机.第4版API 611-2008 石油、化学和燃气工业装置用一般用途汽轮机API 612-2005 石油、石化和天然气行业-蒸汽涡轮－专用API 614-2008 润滑、轴密封和控制油系统及辅助设备API 670-2000 振动、轴位移和轴承温度监控系统API 671-2007 石油,化学和煤气工业服务设施专用联结器API 676-2009 容积式泵(回转式)ASME PTClO 压缩机和排气机性能试验规定HEI-89 美国换热器学会蒸汽表面冷凝器标准JB/T4359-2014 一般用途轴流式压缩机JB/T3165-99 离心和轴流式鼓风机、压缩机热力性能试验GB/T 16941-97 流程工业用透平压缩机设计、制造规范与数据表JB/T 4113-2002 石油、化学和气体工业用整体齿轮增速组装型离心式空气压缩机JB/T 4365-97 专用的润滑、轴密封和控制油系统JB/T 8644-2007 单螺杆泵JB/T 6765-93 特种用途工业汽轮机技术条件JB/T 6764-93 一般用途工业汽轮机技术条件2.3 螺杆式压缩机API 619-2004 石油、化工和气体工业用螺杆压缩机ZB/T 73001-87 螺杆式制冷压缩机转子技术条件JB/T6434-2010 输油齿轮泵2.4风机JB/T 10563-2006 一般用途离心通风机技术条件API 673-2000 特种用途通风机JB/T 10562-2006一般用途轴流通风机技术条件2.5烟气轮机HG/T 3650-2012 烟气轮机技术条件2.6燃气轮机API 616-2011 石油、化学和天然气工业用天然气涡轮机2.7压力容器ASME-2001 美国机械工程师协会锅炉及压力容器规范API 660-2007 管壳式热交换器TEMA-8th 美国换热器制造者协会相关标准GB150-2011 压力容器GB/T151-2014 热交换热器TSG R0004-2009 压力容器安全技术监察规程NB/T47013-2015 承压设备无损检测2.8离心泵API 610-2010 第11版石油石化及天然气工业用离心泵API 682-2002 离心泵和回转泵的轴封系统API 611-2008 石油、化学和燃气工业装置用一般用途汽轮机API 677-2006 石油、化学和气体工业用一般用途齿轮装置API 613-2003 石油、化学和气体工业用特殊用途齿轮装置API 676-2009 容积式泵(回转式)GB/T 3214-2007 水泵流量的测定方法GB/T 3216-2005 回转动力泵水力性能验收试验 1级和2级GB/T 3215-2007 石油、重化学和天然气工业用离心泵GB/T 16907-2014 离心泵技术条件(I)GB/T 5656-2008 离心泵技术条件(II)GB/T 5657-2003 离心泵技术条件(III)JB/T 6534-2006 离心式污水泵型式与基本参数JB/T 8059-2008 高压锅炉给水泵技术条件JB/T 10378-2014 固定式离心消防泵JB/T 8097-99 泵的振动测量与评价方法JB/T 8098-99 泵的噪音测量与评价方法2.9 往复泵API 674-2010 容积式泵.往复式.第3版API 675-2012 往复式计量泵GB/T 7782-2008 计量泵GB/T 9234-2008 机动往复泵GB/T 13364-2008 往复泵机械振动测试方法JB/T 8697-2014 隔膜泵2. 10 屏蔽泵／磁力泵API 685-2011 石油、化学和气体工业用无密封离心泵JB/T 7742-2013 磁力传动离心泵2. 11真空泵API 681-2010 水环式真空泵和压缩机GB/T 13929-2010 水环真空泵和压缩机试验方法GB/T 13930-2010 水环真空泵和压缩机气量测定方法JB/T7255-2007 水环真空泵和水环压缩机2. 12法兰ASME B16.5 美国机械工程师防会管法兰和管件标准HG20592～20635 化工部制管法兰，垫片、紧固件标准2. 13其它GB 50274-2010 制冷设备、空气分离设备安装工程施工及验收规范 GB50275-2010 压缩机、风机、泵设备安装工程施工及验收规范3．设计依据3.1设计合同及技术附件：3.2各工艺装置专利商的技术报价；3.3业主发来的其他书面资料、E-mail、传真和会议纪要等；3.4项目基础设计规定；3.5项目组提供的有关自然条件及公用工程条件，以及外部系统的一些数据：4．设计基础数据现场自然条件及公用工程条件见项目设计一般规定。

1)Please find attached the list of international codes and standards to be applied for the design and manufacturing of the whole supply (doc n。

0002-00-00-000-B—G-1-43-002)随函附上全部供应材料设计和制造中应用的国际规范和标准一览表（文件号0002-00—00-000-B-G-1—43—002）.Please kindly confirm compliance；moreover，please confirm that it is already included in your quotation or update accordingly。

请确认符合情况，此外,请确认其已相应包含在贵方报价或更新文件中.2)ASTM / ASME standard Materials with proper certifications (refer to attached material certificate EN 102043.1 samples) shall be provided for the whole supply materials；equivalent Chinese standard material are not accepted by our Client (except the ones listed in the attached doc n. 0002-00-00-000—B—G-1—43-002 section 3）.应为全部材料提供ASTM/ ASME标准材料和适当的认证（参考随附的材料证书EN 10204 3。

1），我们的客户不接受同等的中国标准材料（随附文件号0002-00-00-000-B-G-1—43—002第3节列出的材料除外）。

各种真空泵的详细介绍真空泵是一种将空气或其他气体从封闭容器中抽除的设备。

它广泛应用于科学研究、工业制造、医疗设备以及高科技领域。

根据不同的原理和应用需求，真空泵可以分为多种不同类型，以下是一些常见的真空泵及其详细介绍。

1.常规真空泵常规真空泵是一种基础设备，用于较低真空度的抽气工作。

它主要分为两类：干式真空泵和液环真空泵。

干式真空泵：干式真空泵使用叶片或齿轮机构来压缩和抽除气体。

它们无需使用润滑剂，因此运行更干净。

干式真空泵适用于一般的生产和实验室应用。

液环真空泵：液环真空泵利用液体（通常是水）的旋转运动来形成真空。

它们适用于液体和粉尘含量较高的工况。

液环真空泵具有较高的抽气速度和较低的噪声水平。

2.分子泵分子泵是一种高真空泵，可提供非常低的压力。

它的工作原理是利用高速运动的气体分子和表面的碰撞，将气体抽出。

分子泵通常用于高真空科学研究和半导体制造等领域。

3.扩散泵扩散泵是一种高真空泵，通过扩散气体分子的速度差异来实现气体抽出。

它通常与其他低真空泵（如液环泵或旋片泵）结合使用，以提供更高的真空度。

扩散泵广泛用于半导体制造和真空冶金等工业领域。

4.混合泵混合泵是一种结合了旋片泵和扩散泵的真空泵。

它可以同时提供较高的抽气速度和较低的极限真空度，适用于广泛的应用领域。

5.根式泵根式泵是一种高真空泵，通过叶轮运动产生气体分子的螺旋运动，从而实现气体排放。

根式泵具有高抽气速度和干燥净化的优点，广泛应用于电子器件制造和真空冶金等领域。

6.螺杆泵螺杆泵是一种高真空泵，利用螺旋转子和固定螺纹壳体之间的间隙来抽排气体。

螺杆泵具有较高的抽气速度和较低的噪音水平，适用于高真空和半导体制造等领域。

7.陶瓷泵陶瓷泵是一种特殊的真空泵，使用陶瓷材料制成。

它们具有非常高的耐腐蚀性和超高真空能力，常用于高纯度气体制造和超高真空实验室等应用。

以上是一些常见的真空泵类型及其详细介绍。

每种真空泵都有其独特的工作原理、优点和适用范围。

API676第二版 1994年12月美国石油学会标准旋转正位移泵——转子泵张晞琳周景芝译中石化集团上海工程有限公司本标准的主要目的是制定对电动机械方面问题的最低限度要求。

本标准内的这种限定是对那些通常与人们的兴趣和关注相对立的事物的一种规范。

节能问题备受关注，它在设备的设计、选用及运行等所有环节中都变得越来越重要。

因此，制造商及用户在上述这些环节中应当积极地寻求创新的节能方法。

对那些可能降低能耗的替代新法都应当予以深入研究并使之产生实效。

这一点在新设备的报价中显得尤为重要，因为对选购设备优劣的评定将越来越取决于使用寿命期内的总费用，而不仅仅取决于设备的采购费用，应当特别鼓励设备制造厂向用户提出新型可替代的节能设计，但这种新型设计必须以确保安全性和可靠性为前提，能降低能耗及使用期内的总费用。

本标准要求买方规定某些细节和特性。

尽管公认买方可以修改、删减和增补本标准的某些章节，但我们仍强烈建议这种修改、删减或增补行为是基于对本标准的补编，而不是重写本标准或是把本标准的章节内容并入到别的完整的标准中去。

出版API标准是为了便于采购标准化的设备和器材。

此类标准并不想要阻止买方或生产厂购买或生产按API标准以外的其他规范制造的产品。

凡有意者均可采用API标准。

本学会曾竭力确保标准中所载资料的准确性和可靠性；但本学会在出版API标准之际未作任何声明或担保，因此对于因采用本标准而引起的任何损失或损坏；对于违反任何联邦、州或市的法规（某些API标准可能会与这样的法规相抵触），兹明确声明不承担任何义务或责任。

欢迎提出修正意见并惠寄美国石油学会制造、销售和市场部主任（华盛顿市哥伦比亚特区20005，西北部，1220L街）。

第一章总则页码1.1 范围 (5)1.2 替代设计 (5)1.3 买方要求与本标准抵触时的处理办法 (5)1.4 术语的定义 (5)1.5 关联标准 (7)1.6 单位转换 (11)第二章基本设计2.1 总则 (12)2.2 压力泵壳 (13)2.3 泵壳上的接管口 (13)2.4 作用在管口上的外力和外力矩 (15)2.5 转子 (15)2.6 机械密封及常用填料 (16)2.7 轴承 (17)2.8 润滑 (17)2.9 材料 (18)2.10 铭牌和转向箭头 (21)2.11 质量 (21)第三章副机和附件3.1 驱动机 (22)3.2 联轴器和护罩 (23)3.3 底座板 (23)3.4 安全阀 (26)3.5 管路 (26)3.6 专用工具 (27)第四章检查、试验和发货前的准备工作4.1 总则 (29)4.2 检查 (29)4.3 试验 (31)4.4 发货前的准备工作 (32)第五章卖方资料5.1 总则 (34)5.2 报价方案 (34)5.3 合同资料 (36)附录A——转子泵数据表 (38)附录B——主要零部件材料说明及其他材料清单 (42)附录C——检验员的核查清单 (44)附录D——转子泵制造商图纸及资料要求 (45)附录E——净压头与净吸入压力 (51)附录F——密封材料 (53)图目录1——用于计算力和力矩的坐标系 (15)2——底座安装板的布置 (25)表目录1——管件材料的最低要求 (28)2——铸件内缺陷的最大严重程度 (30)B-1 转子泵部件材料说明 (42)B-2 其他材料 (43)F-1 机械密封零部件材料的典型描述 (53)F-2 机械密封元件的ASTM材料规范 (54)F-3 输送烃类介质的密封材质的典型温度限制 (54)F-4 输送烃类介质的辅助密封材料的典型温度限制原则 (54)旋转正位移泵——转子泵第一章总则1.1 范围本标准函盖了对石油、化工和天然气工业用旋转正位移泵的最低限度要求。

工业用真空泵分类如下：
按其工作原理分类：气体输送泵和气体捕集泵。

气体输送泵包括变容真空泵、动量传输泵等；气体捕集泵包括吸附泵、吸气剂泵、吸气剂离子泵、低温泵等。

按性能特点和用途分类：
低真空泵：极限压力高于102Pa的真空泵属于低真空泵。

常见的低真空泵有往复式真空泵、旋转式真空泵、液环式真空泵、喷射式真空泵以及吸附式真空泵。

中真空泵：极限压力在102~10-1Pa的真空泵属于中真空泵。

常见的有罗茨真空泵、多级喷射式真空泵、多级旋转机械真空泵以及高速旋转式机械真空泵等。

高真空泵：极限压力在10-1~10-5Pa的真空泵属于高真空泵。

常见的高真空泵有各种扩散泵及分子泵等。

超高真空泵：极限压力低于10-5Pa的真空泵属于超高真空泵。

超高真空泵主要有各种离子泵、低温泵等。
