液环压缩机

液环压缩机参数液环压缩机是一种常用的压缩机，广泛应用于石油、化工、制药、食品等工业领域。

液环压缩机的参数对其性能和工作效率有着重要影响。

本文将围绕液环压缩机的参数展开，探讨其含义、作用和优化方法。

一、排气压力（Discharge Pressure）排气压力是指液环压缩机在工作过程中产生的气体排出系统时的压力。

它直接影响到液环压缩机的出口流量和功耗。

通常情况下，排气压力越高，液环压缩机的出口流量越小，功耗越大。

二、压缩比（Compression Ratio）压缩比是指液环压缩机排气压力与进气压力之比。

它反映了液环压缩机对气体进行压缩的程度。

当压缩比过高时，会增加液环压缩机的功耗和温升，降低其效率。

因此，合理控制压缩比是优化液环压缩机性能的关键。

三、运行速度（Operating Speed）液环压缩机的运行速度是指其转子旋转的速度。

运行速度对液环压缩机的流量、功耗和振动噪音有着重要影响。

适当提高运行速度可以增加液环压缩机的流量，但同时也会导致功耗的增加和振动噪音的加剧。

四、冷却水温度（Cooling Water Temperature）液环压缩机通过冷却水来降低温升，保持压缩机的稳定运行。

冷却水温度的变化会直接影响液环压缩机的效率和功耗。

当冷却水温度过高时，会导致温升增加，降低液环压缩机的效率；而冷却水温度过低，则会增加冷却水的能耗。

五、密封水量（Seal Water Flow）液环压缩机的密封水量是指用于液环密封和轴封的水流量。

适当的密封水量可以保持液环压缩机的密封性能，防止气体泄漏。

但密封水量过大会增加液环压缩机的功耗，不利于节能。

六、排气温度（Discharge Temperature）排气温度是指液环压缩机在工作过程中排出的气体的温度。

排气温度的升高会导致冷却效果减弱，进而影响液环压缩机的性能和寿命。

因此，控制排气温度在合理范围内是保证液环压缩机正常工作的重要条件。

七、液环温度（Liquid Ring Temperature）液环温度是指液环压缩机内液体环境的温度。

2.2检修内容2.2.1小修2.2.1.1检查、紧固各连接螺栓；2.2.1.2检修或更换机械密封或者填料；2.2.1.3对皮带传动的机器，检查或更换皮带；2.2.1.4检查更换轴承、润滑油（脂）；2.2.1.5检查校正联轴器；2.2.1.6 清洗检查循环液系统；2.2.2大修2.2.2.1包括中修内容；2.2.2.2检查修理减速机；2.2.2.3检查、修理叶轮、两侧盖、外壳及轴套；2.2.2.4解体检查各部零件磨损、腐蚀情况，更换损坏零部件；转子须经无损探伤检验；2.2.2.5 调整叶轮与侧盖或叶轮与锥形分配头的间隙；2.2.2.6检查、更换各处密封圈；2.2.2.7对转子进行静平衡校验，必要时进行动平衡校验；2.2.2.8测量调整机组的水平度；2.2.2.9机体防腐喷漆。

3 检修与质量标准3.1滚动轴承、联轴器、机械密封的检修执行SHS 03059-2004《化工设备通用部件检修与质量标准》。

减速机检修执行SHS 01028－2004《变速机维护检修规程》。

3.2拆卸前的准备3.2.1根据设备运行技术状况和检测记录，分析故障原因和部位，制订详尽的检修技术方案；3.2.2熟悉设备技术资料；3.2.3备齐所需的工、量、卡具；3.2.4按规定备齐检修条件；3.2.5各项准备工作应符合安全、环保、质量等方面的要求，如按照Q/SHS 0001.3－2001《炼油化工企业安全、环境与健康(HSE)管理规范》（试行）中的规定，对检修过程进行必要的危害识别、风险评价、风险控制及环境因素及环境影响分析，并办理相关票证。

3.3拆卸与检查3.3.1拆卸进、排气管和循环液管，检查其腐蚀情况；拆卸进、排气管逆止阀，检查其状况；3.3.2联轴器对中检查，拆卸联轴器；3.3.3拆卸外壳和端盖（大盖），检查磨损腐蚀情况；3.3.4拆卸转子组，检查叶轮、锥形分配头、轴套、机械密封的磨损、腐蚀情况及轴承游隙；3.3.5拆卸减速机盖，检查齿轮磨损情况；3.3.6检查密封圈磨损情况。

液环压缩机工作原理
液环压缩机是一种常用的压缩机，它通过液环的旋转运动来实现气体的压缩。

其工作原理主要包括气体吸入、压缩和排放三个过程。

首先，当液环压缩机启动时，气体从吸入口进入压缩机内部。

在进入压缩机之前，气体会先经过预压缩，这样可以减小气体对于液环的冲击，保护液环的正常工作。

然后，气体进入液环压缩机内部，液环开始旋转。

在液环的旋转过程中，气体会被挤压，从而实现气体的压缩。

液环的旋转还可以帮助将气体中的杂质和液滴分离出来，保证排放出来的气体干净无杂质。

在气体被压缩的同时，液环也会受到气体的冲击，但由于液环的自身特性，它能够承受这样的冲击而不会受到损坏。

液环的旋转还可以帮助散热，保持液环的温度在合适的范围内，确保液环的正常工作。

最后，经过压缩的气体会被排放出来，这时液环压缩机的工作就完成了一次循环。

排放出来的气体可以通过管道输送到需要的地方，进行进一步的利用。

总的来说，液环压缩机通过液环的旋转运动来实现气体的压缩，其工作原理简单而有效。

在实际应用中，液环压缩机被广泛应用于石油化工、制药、食品加工等领域，为生产和工艺提供了可靠的压缩设备。

液环压缩机的工作原理是基础中的基础，了解其工作原理有助于我们更好地使用和维护液环压缩机。

希望本文对您有所帮助，谢谢阅读！。

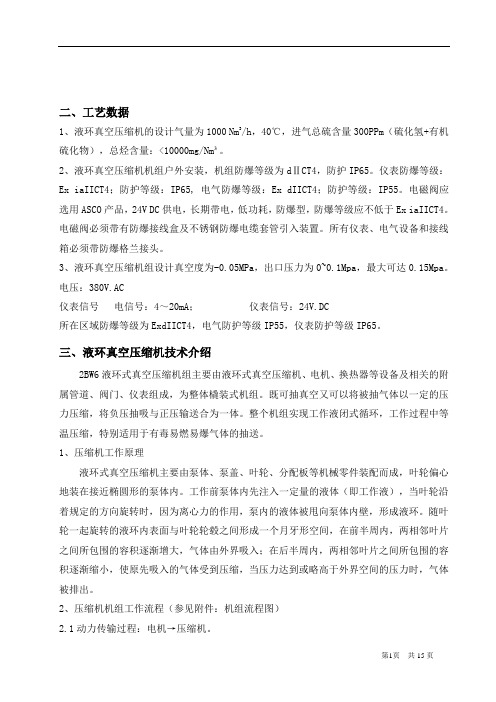

二、工艺数据1、液环真空压缩机的设计气量为1000 Nm3/h，40℃，进气总硫含量300PPm（硫化氢+有机硫化物），总烃含量：<10000mg/Nm³。

2、液环真空压缩机机组户外安装，机组防爆等级为dⅡCT4，防护IP65。

仪表防爆等级：Ex iaIICT4；防护等级：IP65, 电气防爆等级：Ex dIICT4；防护等级：IP55。

电磁阀应选用ASCO产品，24V DC供电，长期带电，低功耗，防爆型，防爆等级应不低于Ex iaIICT4。

电磁阀必须带有防爆接线盒及不锈钢防爆电缆套管引入装置。

所有仪表、电气设备和接线箱必须带防爆格兰接头。

3、液环真空压缩机组设计真空度为-0.05MPa，出口压力为0~0.1Mpa，最大可达0.15Mpa。

电压：380V.AC仪表信号电信号：4～20mA；仪表信号：24V.DC所在区域防爆等级为ExdIICT4，电气防护等级IP55，仪表防护等级IP65。

三、液环真空压缩机技术介绍2BW6液环式真空压缩机组主要由液环式真空压缩机、电机、换热器等设备及相关的附属管道、阀门、仪表组成，为整体橇装式机组。

既可抽真空又可以将被抽气体以一定的压力压缩，将负压抽吸与正压输送合为一体。

整个机组实现工作液闭式循环，工作过程中等温压缩，特别适用于有毒易燃易爆气体的抽送。

1、压缩机工作原理液环式真空压缩机主要由泵体、泵盖、叶轮、分配板等机械零件装配而成，叶轮偏心地装在接近椭圆形的泵体内。

工作前泵体内先注入一定量的液体（即工作液），当叶轮沿着规定的方向旋转时，因为离心力的作用，泵内的液体被甩向泵体内壁，形成液环。

随叶轮一起旋转的液环内表面与叶轮轮毂之间形成一个月牙形空间，在前半周内，两相邻叶片之间所包围的容积逐渐增大，气体由外界吸入；在后半周内，两相邻叶片之间所包围的容积逐渐缩小，使原先吸入的气体受到压缩，当压力达到或略高于外界空间的压力时，气体被排出。

2、压缩机机组工作流程（参见附件：机组流程图）2.1动力传输过程：电机→压缩机。

液环压缩机工作原理液环压缩机是一种常见的压缩机类型，它通过液体环的运动来实现气体的压缩。

液环压缩机通常用于处理含有悬浮颗粒或者易燃易爆气体的工业场合，因为它具有良好的安全性和可靠性。

本文将介绍液环压缩机的工作原理，包括其结构、工作过程以及优缺点。

液环压缩机的结构液环压缩机通常由压缩机本体、液环、进气口、排气口、驱动装置等部分组成。

其中，压缩机本体是整个液环压缩机的核心部件，它包括叶轮、壳体、分离室等。

液环则是液环压缩机的关键部件，它由液体填充而成，可以是水、油或其他液体。

液环通过离心力形成一个液环，气体在叶轮的作用下被压缩。

液环压缩机的工作过程液环压缩机的工作过程可以分为吸气、压缩、排气三个阶段。

首先，气体通过进气口进入液环压缩机的压缩机本体，然后在叶轮的作用下被压缩。

在这个过程中，由于叶轮的旋转和液环的存在，气体被压缩成高压气体。

最后，压缩后的气体通过排气口排出液环压缩机。

液环压缩机的工作原理液环压缩机的工作原理可以通过以下几个方面来解释。

首先，液环的存在可以减小叶轮的磨损，延长了压缩机的使用寿命。

其次，液环可以起到密封和冷却的作用，使得液环压缩机可以处理高温、易燃易爆气体。

此外，液环压缩机的排气口处可以排出液体，使得处理含有悬浮颗粒的气体时更加方便。

液环压缩机的优缺点液环压缩机相比其他类型的压缩机具有一些明显的优点。

首先，液环压缩机的结构相对简单，维护成本低。

其次，液环压缩机可以处理含有悬浮颗粒或者易燃易爆气体，具有较好的安全性和可靠性。

另外，液环压缩机的排气口处可以排出液体，使得其在处理含有悬浮颗粒的气体时更加方便。

然而，液环压缩机也存在一些缺点，比如效率相对较低，能耗较高。

总结液环压缩机通过液环的运动来实现气体的压缩，具有良好的安全性和可靠性。

其工作原理包括结构、工作过程以及优缺点。

液环压缩机在处理含有悬浮颗粒或者易燃易爆气体时具有一定的优势，但也存在一些缺点。

希望本文能够帮助读者更好地理解液环压缩机的工作原理。

液环式压缩机一、启动前的准备（1）存放期过长（2年），在启动前应更换液环压缩机轴承腔内的润滑脂，常规情况下润滑脂为3#复合锂基润滑脂；如露天放置，润滑脂采用DOWFUS LFEP2，更换前将轴承腔清理干净。

（2）如配有减速机，要检查减速机油位是否正常，水冷方式的减速机必须先供水。

（3）通过供液管路向液环压缩机内供水冲洗，用手盘动转子，然后通过排液管路把污水排净。

停车2天以上的重新启动时要灌水盘车冲洗，避免内部生锈结垢造成启动困难而烧毁电机。

（4）分开联轴器，检查电机转向，使其符合压缩机转向。

（从电机端向压缩机端看，压缩机的转向应是顺时针方向。

）（5）将PLAN53B机封冲洗系统压力升至正常工作压力（一级压力介于0.4~0.45Mpa、二级压力介于0.9~1.0Mpa。

）（6）打开工作液补液阀门，进行工作液补充。

在控制室及现场均可观察气水油三相分离器的液位，将一、二级压缩机的分离器液位补充至中位线时（液位计刻度250mm）阀门关闭。

（7）启动前注意阀门的关闭状态。

压缩机至换热器，换热器至分离器的阀门应该打开，一、二级压缩机的回流阀门应该全开，现场回流手阀全开。

（8）启动一、二级压缩机前，需把回水管路上金属转子流量计的前后阀门及旁通阀门全部打开，当机组正常运行后再关闭旁通阀门。

（9）检查电气部分是否安全正确。

（10）检查气路是否畅通。

（11）检查循环水是否正常投用。

（12）检查联轴器护罩是否已得到可靠的固定。

二、启动（1）确认一、二级压缩机的PLAN53B机封冲洗系统压力正常。

（2）确认一、二级压缩机的PLAN53B机封冲洗系统循环水已供水。

（3）确认一、二级压缩机回水管路金属转子流量计的前后阀门及旁通阀门都已打开。

（4）确认一、二级压缩机的气水油三相分离器液位在中位线。

（5）确认一、二级压缩机的气路（包括排气管路、回流管路）阀门处于全开状态，保证气路通畅。

（6）开启二级压缩机前，先启动减速机油泵。

液环式压缩机工作原理
液环式压缩机是一种常见的压缩机类型，主要用于将气体压缩成更高压力的气体。

以下是液环式压缩机的工作原理：
1.基本构造：
•液环式压缩机由一个偏心旋转的叶轮（叶片）和一个密闭的压缩腔构成。

这个叶轮被安装在主轴上，通过电动机或
其他驱动装置旋转。

2.液环形成：
•在液环式压缩机中，一个特殊的液体（通常是水或油）被引入到压缩腔中，形成一个旋转的液环。

这个液环在旋转
的叶轮周围形成，与叶轮之间形成封闭的腔室。

3.吸气阶段：
•当叶轮旋转时，气体通过压缩腔的进气口被吸入。

由于液环的旋转，形成了气体与液环之间的封闭空间。

4.压缩阶段：
•随着叶轮的旋转，气体被逐渐压缩。

在这个过程中，气体被推向压缩腔的外侧，形成高压气体。

5.放气阶段：
•当叶轮旋转到一定位置时，形成的液环对压缩腔进行密封。

此时，高压气体通过压缩腔的放气口被排出。

液环的密封
作用有助于提高压缩效率。

6.液环再生：
•部分液环在放气阶段被带到压缩腔的进气口，参与下一轮的吸气过程。

这有助于保持液环的连续循环，提高液环式
压缩机的效率。

液环式压缩机的工作原理使得其在处理一些含有腐蚀性或有害气体的应用中具有优势。

由于气体与液环之间有密封的液体屏障，液环式压缩机可以在一定程度上防止对压缩机的损害。

然而，由于液环式压缩机通常运转速度较低，因此在高效率和高流量的应用中可能会受到一些限制。

43中国设备工程Engineer ing hina C P l ant中国设备工程 2019.02 （下）新疆独山子石化公司某装置化工火炬气回收站布置在距化工火炬区较近苯罐区北侧，北为厂7路，东为预留发展用地，南面是苯类罐区，西面为丁二烯，丁烯-1/MTBE 装置。

火炬回收站设置两台液环压缩机，单台能力700m 3/h，用于回收正常操作下北区各装置的不凝气排放以及减压、置换排放的火炬气，火炬气经压缩升压后送入全厂燃料气管网中，从而达到回收火炬气，降低能耗的目的。

目前由于南区排放的间歇性，火炬回收气管线只回收北区分液罐之前的火炬气管线引出，回收火炬气进入火炬气回收压缩机，压缩至0.56MPa 后，经火炬回收气缓冲罐，并入化工区燃料气系统及焚烧炉。

送出的回收火炬气在燃料气管网的上游端部，有利于燃料气的充分混合。

火炬压缩机运行两年里出现过两台压缩机同时排液、入口管线带液和液环补液不及时等问题，制约着压缩机平稳运行。

通过对压缩机运行期间出现的问题，分析原因，采取措施，保证压缩机平稳运行。

1 液环压缩机主要部件及工作原理1.1 液环压缩机主要部件（1）双壳，它们的内壁与旋转轴线具有双偏心关系。

（2）单叶轮，复式，通过轴承支撑的轴来支撑。

（3）单锥管型气体分配器，锥管固定在吸入-压缩盖（头）。

（4）轴承箱提供有支撑脚，作为机器的支撑部件。

1.2 工作原理液环压缩机为容积式压缩机，需要原动机来驱动，通常为电动机。

旋转的叶轮驱动泵壳内的工作液形成一个椭圆形的厚度近似均匀的环，通常称作液环或密封环。

工作液只是部分充满内壳。

由于离心力作用，工作液与每个泵壳内壁的偏心轮廓相配并在每半个旋转周期朝向或背向旋转中心移动。

对于叶轮的两个相邻叶片间的密封腔室来讲，旋转的液环就相当于一个活塞。

气体在一个旋转周的前1/4被吸入压缩机并在随后的1/4内被压缩。

叶轮每转一周，都要进行两个同步且对称的压缩循环。

对于两压缩级型，上述的循环在第二级中重复进行，来自第一级的压缩过的气体和液体被再次压缩来进一步的提高压力，并且通过法兰锥管上的两个槽孔沿纵向排出。

中国石油化工股份有限公司茂名分公司炼油二加氢分馏塔增加重沸器改造（MPAB150078）项目号：15C2XL0401液环压缩机组技术协议招标方：中国石油化工股份有限公司茂名分公司投标方：淄博真空设备厂有限公司2015年12月中国石油化工股份有限公司茂名分公司液环压缩机组技术协议目录1. 总则 (1)2. 投标设备一览表 (1)3. 设计条件 (1)4. 选型设备技术参数 (1)5. 供货范围 (6)6. 公用工程消耗 (7)7. 执行标准 (8)8. 技术服务 (9)9. 质量保证 (10)10. 技术文件（分批） (10)11. 技术附件 (10)1.总则本技术协议适用于中国石油化工股份有限公司茂名分公司炼油二加氢分馏塔增加重沸器改造（MPAB150078）液环压缩机组的采购。

投标方保证遵守项目的规范和本技术文件的要求，并保证其分供货商也遵守上述要求。

投标方对所报价的设备负完全责任。

所涉及的技术文件按以下优先顺序执行：□×订货合同/技术协议□×询价文件□×工程技术规定□×相关的标准和规范2. 投标设备一览表序号设备名称型号规格数量备注1 液环式压缩机JSKA252压缩机组+成套辅助设备和仪表1套2台泵公用一套循环系统3. 设计基础数据3.1 大气条件3.1.1 气温：年平均气温： 23.3℃绝对最高温度： 40.83℃绝对最低温度： 2.8℃最热月平均最高温度： 28.6℃最冷月平均最低温度： 16.2℃3.1.2 湿度：年平均相对气温： 80%月平均最大相对湿度： 85% 月平均最小相对湿度： 71% 3.1.3 气压：年平均气压： 100.91kPa3.1.4 风向：年主导风向：东风夏季主导风向：东南风3.2 抗震设防烈度抗震设防烈度 7 度（麦卡里）3.3 公用工程条件3.3.1 新鲜水：供水压力： 0.3MPa（G）供水温度：环境温度3.3.2 循环水污垢系数: 0.000516 m2.℃/W 供水压力: 0.45 MPa (G) 最小供水温度: 33℃最大回水压力: 0.25MPa (G) 最小回水温度: 43℃最大3.3.3 除盐水供水压力： 0.7～0.85 MPa 供水温度： 32℃3.3.4 净化风规格：无油，无尘露点 (0.6 Mpa G)：－40℃压力： 0.6 MPa (G)温度：环境温度3.3.5 非净化风灰尘：无压力： 0.6 MPa (G) 最小温度：环境温度3.3.6 氮气（N2）纯度 (vol %)： 99.99H2O (vol) ： 2 ppm 最大O2 (vol) ： 10 ppm 最大规格：无油，无尘压力： 0.6 MPa (G) 最小温度：环境温度3.3.7 1.0MPa 蒸汽压力： 1.0 MPa温度： 220℃3.3.8 电源低压电： 380 V±5% 三相 50 Hz±0.2 %低压电： 220 V±5% 单相 50 Hz±0.2 %3.3.9 仪表信号范围电信号： 4～20Ma(DC)+HART气信号： 0.02～0.1MPa3.3.10 安装位置室外●有采暖○无棚○室外○无采暖●有棚●4. 设备主要技术及性能要求4.1 液环压缩机组供货范围包括如下（含以下但不仅限于）：液环压缩机及电动机、减速机、联轴器、出入口阀门 1 套（2 台压缩机、一开一备）分离器系统 1 套冷却器系统 1 套补液、排液系统 1 套设备联合底座及地脚螺栓、垫片等 1 套系统内的阀门、管路及管件以及与系统外接管的配对法兰 1 套配套安全、仪表设备（详见仪表要求） 1 套备品备件（详见清单） 1 套4.2 液环压缩机、冷却器、分离器安装于同一底座；机组内的附属管线（包括密封冲洗线、工作液排液及补液线等）和附属设备（包括阀门、液位控制管路等）均在制造厂内安装调试完毕；液环压缩机组内的所有与用户接管必须延伸至底座边缘附近，采用法兰型式连接，并配置配套法兰。
