第十章 齿轮机构

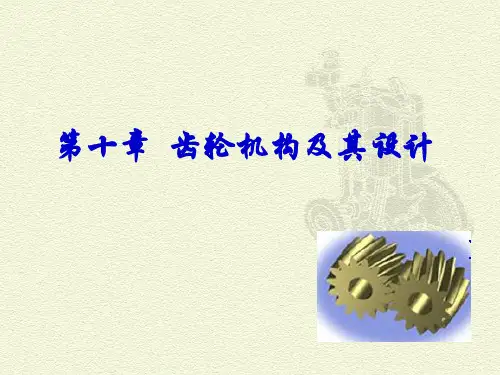

第十章齿轮机构及其设计本章学习任务：齿廓啮合定律，渐开线齿形，渐开线圆柱齿轮各部分名称和尺寸，渐开线直齿圆柱齿轮机构的啮合传动，其他齿轮机构的啮合特点。

驱动项目的任务安排：完善项目中齿轮机构的详细设计。

思考题10-1什么叫齿廓啮合基本定律？什么叫共轭齿廓？满足齿廓啮合基本定律的一对齿廓其传动比是否为定值？10-2一对渐开线齿轮传动能满足齿廓啮合基本定律吗？为什么？b1 10-3试比较同一基圆上所生成的两条反向渐开线上a1b1 和a2b2 的长a2度（用渐开线的性质说明）。

a1 b210-4有两个标准齿轮，其模数、齿数、压力角分别是z1= 22 ，m = 3.5 mm，= 20 ，z = 11 ，m = 7 mm，= 20 ，试分析它们的渐1 12 2 2开线形状是否相同？10-5什么叫分度圆？什么叫节圆？它们之间有什么关系？10-6什么叫啮合角？啮合角与分度圆的压力角及节圆压力角有什么关系？10-7什么叫标准齿轮？什么叫变位齿轮？参数相同的标准齿轮与变位齿轮有什么关系？10-8标准齿轮的齿根圆一定大于其基圆吗？10-9满足正确啮合条件的一对直齿圆柱齿轮一定能保证连续传动条件吗？10-10试述齿轮齿条传动与外啮合齿轮传动相比有何特点？10-11变位齿轮传动类型是如何分类的？它们各有何特点？10-12平行轴斜齿圆柱齿轮传动与直齿圆柱齿轮传动比较有何特点？基圆思考题图10-310-13什么叫标准中心距？什么叫安装中心距（实际中心距）它们之间有什么关系？10-14试述直齿圆柱齿轮，平行轴斜齿圆柱齿轮，直齿锥齿轮，蜗杆传动的标准参数及正确啮合条件。

习题10-1齿轮传动要均匀、连续、平稳地进行必须满足哪些条件？10-2具有标准中心距的标准齿轮传动具有哪些特点？10-3何谓重合度？合度的大小与齿数z 、模数m 、压力角。

、齿顶高系数h*、顶隙系数c*及中心距a aa 之间有何关系？10-4齿轮齿条啮合传动有何特点？10-5节圆与分度圆、啮合角与压力角有什么区别？1 2 210-6 何谓根切？它有何危害，如何避免？10-7 齿轮为什么要进行变位修正？齿轮正变位后和变位前比较，参数？z ，m ，， h a ， h f ， d ， d a ， d f ， d b ，s ，e 作何变化？10-8 在基圆半径 r b = 30 mm 所发生的渐开线上，求半径 r K = 40 mm 处的压力角 r K 及展角K ，如题图 10-8 所示；当= 20 时的曲率半径及其所在的向径 r 。

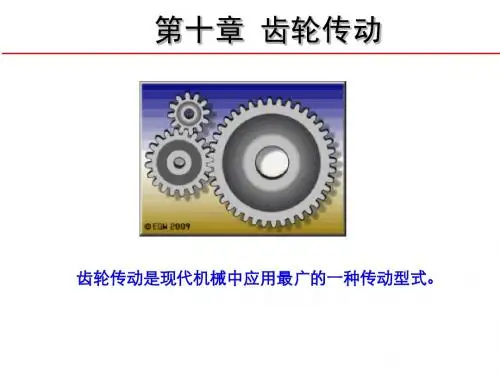

北航机械原理及设计PPT第10章齿轮传动一、齿轮传动的概念齿轮传动是一种常用的机械传动方式，它利用齿轮的啮合传递动力和运动，广泛应用于机械设备中，例如汽车、工程机械、机床等。

齿轮传动的特点是传动平稳、传动效率高、传动比准确等，因此在工程设计中应用广泛。

二、齿轮传动的工作原理齿轮传动通过齿轮的啮合来实现动力和运动的传递。

啮合的齿轮被称为驱动齿轮，被驱动的齿轮被称为从动齿轮。

当驱动齿轮运动时，通过齿轮齿面的啮合，驱动力矩和转速传递给从动齿轮。

齿轮啮合的过程中，齿轮齿面之间产生的接触力和摩擦力使得齿轮产生转动，从而将动力和运动传递给被驱动的机构。

齿轮传动的主要参数有模数、压力角、齿数等，这些参数决定了齿轮的啮合性能和传动特性。

合理选择和设计齿轮传动的参数能够提高传动效率和可靠性。

三、齿轮传动的分类齿轮传动根据齿轮的传动方式和布置形式可以分为多种类型，常见的有直齿轮传动、斜齿轮传动、锥齿轮传动、蜗杆传动等。

1.直齿轮传动：直齿轮传动是指齿轮齿面与齿轮轴线平行的传动方式，适用于传递大功率和高速运动的场合。

直齿轮传动具有结构简单、制造成本低等优点，在工程中得到广泛应用。

2.斜齿轮传动：斜齿轮传动是指齿轮齿面与齿轮轴线呈一定角度的传动方式，适用于传递大功率和高速运动的场合，能够提供更大的传动比。

3.锥齿轮传动：锥齿轮传动是指齿轮齿面呈锥面的传动方式，适用于传递轴线不平行和交叉传动的场合，能够实现变速和反向传动。

4.蜗杆传动：蜗杆传动是指蜗轮和蜗杆的啮合传动方式，适用于传递大功率和大速比的场合。

四、齿轮传动的计算与设计在齿轮传动的计算与设计过程中，需要确定齿轮的模数、齿数、啮合角、齿轮轴距等参数。

这些参数的选择需要考虑传动的功率、转速、速比、传动效率等因素。

常用的计算和设计方法包括基本气体动力学计算方法、齿轮强度计算方法、齿轮啮合性能计算方法等。

齿轮传动的设计还需要考虑齿轮的制造工艺和加工精度。

合理的制造工艺可以保证齿轮的精度和传动性能，提高齿轮传动的可靠性和寿命。

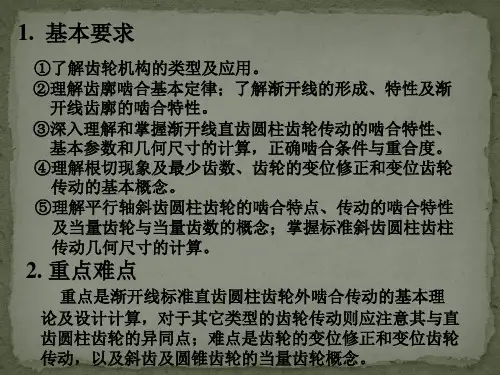

第10章齿轮传动（一）教学要求了解齿轮机构的类型和应用，掌握齿廓啮合基本定理、渐开线性质、啮合特性、标准直齿圆柱齿轮的主要参数和尺寸计算，熟悉齿轮正确啮合条件和连续传动条件，能够计算斜齿轮、锥齿轮的几何尺寸，能正确分析齿轮失效原因，确定设计准则、进行强度校核。

（二）教学的重点与难点重点：直齿圆柱齿轮基本参数的确定与几何尺寸、正确啮合条件、连续传动条件的计算、失效形式和计算准则、受力分析和强度计算。

难点：斜齿圆柱齿轮、锥齿轮的当量齿轮概念、受力分析和强度计算。

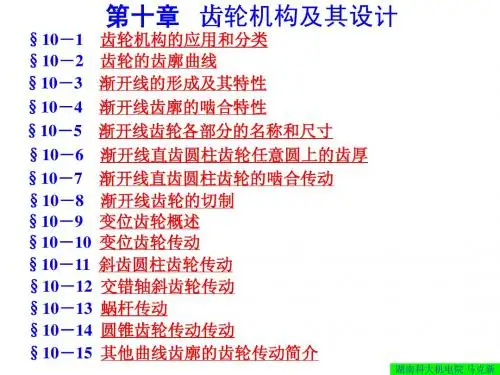

（三）教学内容10.1 齿轮传动的特点和基本类型10.2 渐开线齿轮的齿廓及传动比10.3 渐开线标准直齿圆柱齿轮的主要参数及几何尺寸计算10.4 渐开线直齿圆柱齿轮的啮合传动10.5 渐开线齿轮的加工方法10.6 渐开线齿廓的根切现象与标准外齿轮的最少齿数10.7 变位齿轮传动10.8 齿轮常见的失效形式与设计准则10.9 齿轮的常用材料及许用应力10.10 渐开线直齿圆柱齿轮传动的强度计算10.11 斜齿圆柱齿轮传动10.12 直齿圆锥齿轮传动10.13 齿轮的结构设计及齿轮传动的润滑和效率【学习内容】本章将介绍渐开线圆柱直齿、斜齿轮以及直齿圆锥齿轮传动的设计计算，内容包括齿轮原理和齿轮强度两个方面，其中将着重讨论圆柱直齿轮的设计计算方法。

齿轮原理部分将介绍渐开线特性、啮合特性、啮合传动等，关于变位齿轮仅介绍传动计算的内容。

齿轮强度部分将介绍齿轮材料的选择、失效形式、设计准则等，从而得出具体的设计计算方法。

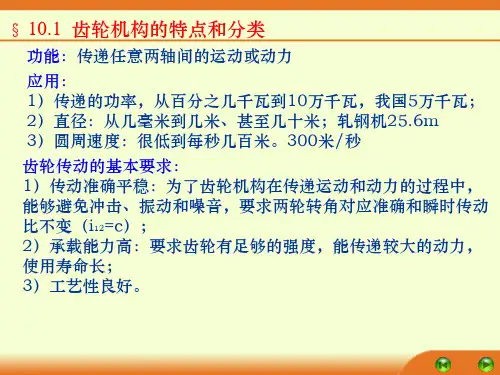

10.1 齿轮传动的特点和基本类型10.1.1齿轮传动的特点齿轮传动用来传递任意两轴间的运动和动力，其圆周速度可达到300m/s，传递功率可达105KW，齿轮直径可从不到1mm到150m以上，是现代机械中应用最广的一种机械传动。

齿轮传动与带传动相比主要有以下优点：（1）传递动力大、效率高；（2）寿命长，工作平稳，可靠性高；（3）能保证恒定的传动比，能传递任意夹角两轴间的运动。
