机械原理复习题第10章齿轮机构

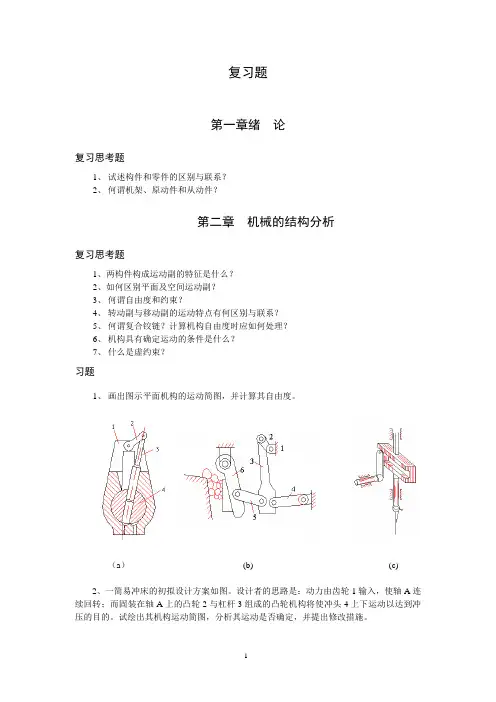

复习题第一章绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第二章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。

（a）(b)(c)2、一简易冲床的初拟设计方案如图。

设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a)(b)(c)(d)(e)(f)第三章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、试求出下列机构中的所有速度瞬心。

(a)(b)(c)(d)2、图示的凸轮机构中，凸轮的角速度ω1=10s-1，R=50mm，l A0=20mm，试求当φ=0°、45°及90°时，构件2的速度v。

题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。

4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。

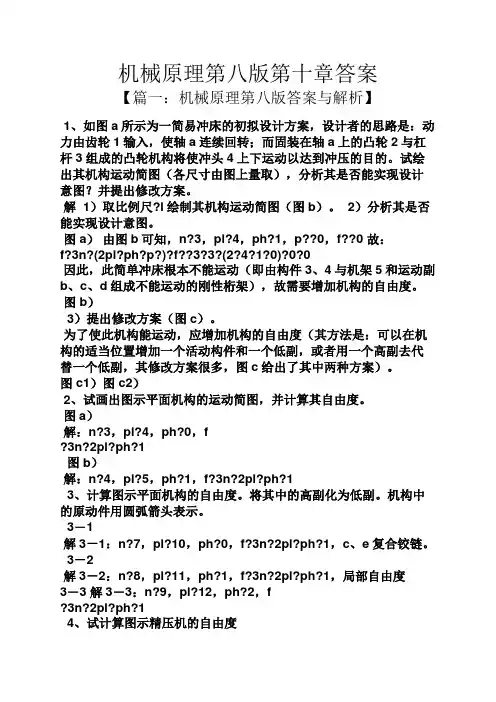

机械原理第八版第十章答案【篇一：机械原理第八版答案与解析】1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴a连续回转；而固装在轴a上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。

解 1）取比例尺?l绘制其机构运动简图（图b）。

2）分析其是否能实现设计意图。

图 a）由图b可知，n?3，pl?4，ph?1，p??0，f??0 故：f?3n?(2pl?ph?p?)?f??3?3?(2?4?1?0)?0?0因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副b、c、d组成不能运动的刚性桁架），故需要增加机构的自由度。

图 b）3）提出修改方案（图c）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c给出了其中两种方案）。

图 c1）图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。

图a）解：n?3，pl?4，ph?0，f?3n?2pl?ph?1图 b）解：n?4，pl?5，ph?1，f?3n?2pl?ph?13、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

3－1解3－1：n?7，pl?10，ph?0，f?3n?2pl?ph?1，c、e复合铰链。

3－2解3－2：n?8，pl?11，ph?1，f?3n?2pl?ph?1，局部自由度3－3 解3－3：n?9，pl?12，ph?2，f?3n?2pl?ph?14、试计算图示精压机的自由度解：n?10，pl?15，ph?0解：n?11，pl?17，ph?0p??2pl??p?h?3n??2?5?0?3?3?1p??2pl??p?h?3n??2?10?3?6?2f??0f??0f?3n?(2pl?ph?p?)?f?f?3n?(2pl?ph?p?)?f??3?10?(2?15?0?1)?0?1 ?3?11?(2?17?0?2)?0?1（其中e、d及h均为复合铰链）（其中c、f、k均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。

机械原理复习第2章机构的结构分析1.学习要求1)搞清构件、运动副、约束、⾃由度及运动链等重要概念。

2)能绘制⽐较简单的机械的机构运动简图。

3)能正确计算平⾯机构的⾃由度,并能判断其是否具有确定的运动;对空间机构⾃由度的计算有所了解。

4)对虚约束对机构⼯作性能的影响及机构结构合理设计问题的重要性有所认识。

52.学习的重点及难点本章的重点:构件、运动副、运动链等的概念,机构运动简图的绘制,机构具有确定运动的条件及机构⾃由度的计算。

本章的难点:机构中虚约束的判定问题。

⾄于平⾯机构中的⾼副低代则属于拓宽知识⾯性质的内容。

3. 基本概念题)对平⾯机构的组成原理有所了解。

1)何谓构件?构件与零件有何区别?2)何谓⾼副?何谓低副?在平⾯机构中⾼副和低副⼀般各带⼊⼏个约束?3)何谓运动链?运动链与机构有何联系和区别?4)何谓机构运动简图?它与机构⽰意图有何区别?绘制机构运动简图的⽬的和意义是什么?绘制机构运动简图的主要步骤如何?5)何谓机构的⾃由度?在计算平⾯机构的⾃由度时应注意哪些问题?6）机构具有确定运动的条件是什么? 若不满⾜这⼀条件,机构将会出现什么情况?4. 运动简图绘制题4-1 试画出图⽰泵机构的机构运动简图,并计算其⾃由度。

5. ⾃由度计算题计算下列各图所⽰机构的⾃由度，并指出复合铰链、局部⾃由度和虚约束所在位置第三章平⾯机构的运动分析1.学习要求1)正确理解速度瞬⼼(包括绝对瞬⼼及相对瞬⼼)的概念,并能运⽤“三⼼定理”确定⼀般平⾯机构各瞬⼼的位置。

2)能⽤瞬⼼法对简单⾼、低副机构进⾏速度分析。

3)能⽤⽮量⽅程图解法或解析法对Ⅱ级机构进⾏运动分析。

2.学习的重点及难点本章的学习重点是对Ⅱ级机构进⾏运动分析。

难点是对机构的加速度分析,特别是两构件重合点之间含有哥⽒加速度时的加速度分析。

3. 基本概念题1)何谓速度瞬⼼?相对瞬⼼与绝对瞬⼼有何区别?2)何谓三⼼定理?3)速度瞬⼼法⼀般适⽤于什么场合?能否利⽤速度瞬⼼法对机构进⾏加速度分析?4)何谓速度影像和加速度影像,应⽤影像法必须具备什么条件?要注意哪些问题?5)既然每⼀个构件与其速度图和加速度图之间都存在影像关系,那末整个机构也存在影像关系,对吗?机构中机架的影像在图中的何处?4. 运动分析题4-1 图⽰机构构件l等速转动，⾓速度为。

可编辑修改精选全文完整版机械原理第十章习题一、单项选择题1.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆2.计算蜗杆传动的传动比时，公式( )是错误的。

A. i=ω1/ω2B. i=n1/n2C. i=d2/d1D. i=Z2/Z13.在安装标准直齿轮时若中心距大于标准中心距，则将使( )A.重合度变大B.定角速比无法保证C.啮合角变大D.节圆压力角变小4. 单个渐开线齿轮（）A．分度圆等于节圆B．分度圆小于节圆C．分度圆大于节圆D．没有节圆5. 蜗轮的螺旋角β与蜗杆（）A．分度圆处的导程角γ大小相等，方向相反B．B．分度圆处的导程角γ大小相等，方向相同C．齿顶圆处的导程角γ1大小相等，方向相反D.齿顶圆处的导程角γ1大小相等，方向相同6.为了减少蜗轮刀具数目，有利于刀具标准化，规定（）为标准值。

A.蜗轮齿数B.蜗轮分度圆直径C.蜗杆头数D.蜗杆分度圆直径7. 渐开线齿轮的齿根圆（）A．总是小于基圆 B．总是等于基圆C．总是大于基圆 D．有时小于基圆，有时大于基圆8. 为了实现两根相交轴之间的传动，可以采用（）A．蜗杆传动B．斜齿圆柱齿轮传动C．直齿锥齿轮传动D．直齿圆柱齿轮传动9. 一对标准齿轮啮合传动时，其啮合角（）其分度圆压力角。

A.大于B.等于C.小于D.可能等于也可能大于10.用齿条刀具加工渐开线齿轮时，判断被加工齿轮产生根切的依据是（）。

A.刀具的齿顶线通过啮合极限点N1B.刀具的齿顶线超过啮合极限点N1C.刀具的中线超过啮合极限点N1D.刀具的中线不超过啮合极限点N111.在设计计算单个渐开线齿轮的几何尺寸时的基准圆是（）A.基圆B.齿根圆C.分度圆D.齿顶圆12. 一对正确啮合的斜齿圆柱齿轮传动的( )均为标准值。

A．法面模数、分度圆上的法面压力角B．端面模数、分度圆上的端面压力角C．端面模数、分度圆上的端面压力角、分度圆上的螺旋角D．法面模数、分度圆上的法面压力角、分度圆上的螺旋角13. 常用来传递空间两交错轴运动的齿轮机构是( )A.直齿圆柱齿轮B.直齿圆锥齿轮C.斜齿圆锥齿轮D.蜗轮蜗杆14.当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其传动比仍保持不变的原因是（）A．压力角不变B．啮合角不变 C．节圆半径不变D．基圆半径不变15．渐开线标准齿轮的根切现象发生在（）A．齿数较少时B．模数较小时C．模数较大时D．齿数较多时16．标准直齿圆锥齿轮的标准模数是（）A．大端模数B．小端模数C．平均模数D．求出平均模数后圆整所得的模数17.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆18.在安装标准直齿轮时若中心距大于标准中心距，则将使( )A.重合度变大B.定角速比无法保证C.啮合角变大D.节圆压力角变小19.单个渐开线齿轮（）A．分度圆等于节圆B．分度圆小于节圆C．分度圆大于节圆D．没有节圆20.常用来传递空间两交错轴运动的齿轮机构是( )A.直齿圆柱齿轮B.直齿圆锥齿轮C.斜齿圆锥齿轮D.蜗轮蜗杆二、填空题1. 为了不产生过大的轴向力，在斜齿轮的基本参数中，___________不宜过大。

机械原理（第七版）孙桓主编第10章六、齿轮机构设计1.渐开线直齿圆柱齿轮传动的主要优点为和2.渐开线齿廓上K点的压力角应是所夹的锐角，齿廓上各点的压力角都不相等，在基圆上的压力角等于3.满足正确啮合条件的一对渐开线直齿圆柱齿轮，当其传动比不等于1时，它们的齿形是的。

4.一对渐开线直齿圆柱齿轮无齿侧间隙的条件是5.渐开线直齿圆柱齿轮的正确啮合条件是6.为了使一对渐开线直齿圆柱齿轮能连续定传动比工作，应使实际啮合线段大于或等于7.一对渐开线直齿圆柱齿轮啮合传动时，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。

8.当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时，这对齿轮的中心距为9.一对渐开线直齿圆柱齿轮传动，其啮合角的数值与圆上的压力角总是相等。

10.按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与重合，啮合角在数值上等于上的压力角。

11.相啮合的一对直齿圆柱齿轮的渐开线齿廓，其接触点的轨迹是一条线。

12.齿轮分度圆是指的圆；节圆是指的圆。

13.渐开线上任意点的法线必定与基圆，直线齿廓的基圆半径为14.渐开线齿轮的可分性是指渐开线齿轮中心距安装略有误差时，15.共轭齿廓是指一对的齿廓。

16.标准齿轮除模数和压力角为标准值外，还应当满足的条件是17.决定渐开线标准直齿圆柱齿轮尺寸的参数有；写出用参数表示的齿轮尺寸公式：r=；rb=；ra=；rf=18.渐开线齿廓上任一点的法线必定切于圆，渐开线外齿轮齿廓曲线在齿轮的圆上的压力角为最大值。

19.用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是20.齿条刀具与普通齿条的区别是21.开线标准直齿圆柱齿轮不发生根切的最少齿数为22.当直齿圆柱齿轮的齿数少于zmin时，可采用变位的办法来避免根切。

23.齿廓啮合基本定律为：互相啮合的一对齿廓，其角速度之比与成反比。

如要求两角速度之比为定值，则这对齿廓在任何一点接触时，应使两齿廓在接触点的公法线24.决定单个渐开线标准直齿圆柱齿轮几何尺寸的五个基本参数是，其中参数是标准值。

第10章 齿轮机构补充习题一、主要内容：1：齿廓啮合基本定律，渐开线直齿圆柱轮传动的啮合特性；平行轴斜齿圆柱齿轮传动的啮合特点， 2：标准直齿圆柱齿轮传动的基本参数和几何尺寸的计算方法；渐开线齿轮的展成原理和根切、最少齿数、变位、变位齿轮传动等概念；标准斜齿轮传动几何尺寸的计算方法；10-1用标准齿条型刀具加工一个齿数为Z=16的齿轮,刀具参数m=4mm, 在加工齿轮时,刀具的移动速度V 刀=2mm/s.试求:（1）欲加工成标准齿轮时,刀具中线与轮坯中心的距离L 为多少?轮坯转动的角速度为多少?（2）欲加工出X=1.2的变位齿轮时,刀具中线与轮坯中心的距离L 为多少?轮坯转动的角速度为多少? （3）若轮坯转动的角速度不变,而刀具的移动速度改为V 刀=3mm/s,则加工出的齿轮齿数Z 为多少?10-2 用标准齿条型刀具范成切制渐开线直齿圆柱齿轮，其基本参数为：m ＝2mm ，α＝20o，ha*=1(1)当轮坯角速度ω＝(1/22.5)rad ／s 时．欲切制齿数Z=90的标准齿轮，求轮坯中心与刀具中线之间的距离L 和刀具移动的线速度v 刀（2）在保持所求出的L 和v 刀不变的情况下，若将轮坯角速度改为ω＝(1/23)rad ／s 、求所切制的齿轮的齿数z 和变位系数x ，并说明所切制出来的齿轮是正变位齿轮还是负变位齿轮；10-3 用滚刀范成加工一个齿轮，已知齿数z ＝90，模数m ＝2mm 。

试问：（1）轮坯由滚齿机传动机构带动，并以ω＝5.221rad ／s 的角速度转动。

在切制标准齿轮时，滚刀在轮坯平面上投影的齿条中线相对于轮坯中心0的距离L 应为多少? 这时齿条的移动速度v 应等于多少?（2）如果滚刀的位置和齿条移动速度都不改变，而轮坯的角速度为ω＝5.231rad ／s ，则此时被切齿轮的变位系数应等于多少?齿数Z 等于多少?10-4 用范成法切制一齿数*16201an an z h α==︒=，，的斜齿轮，当其15β=︒时，是否会产生根切？仍用此滚刀切制一齿数15z =的斜齿轮，螺旋角至少应为多少时才能不发生根切？10-5、用齿条刀具加工一直齿圆柱齿轮，设已知被加工齿轮的角速度ω＝5rad ／s ，刀具的移动速度为0.375m/s ，刀具的模数m ＝10mm/s ，压力角α＝200（1）求被加工齿轮的齿数Z 1（2）若已知该齿轮与大齿轮2相啮合的传动比i 12=4，中心距a ‘=377mm,求这对齿轮的啮合角α，。

兰州2017年7月4日于家属院复习资料第2章平面机构的结构分析1.组成机构的要素是和；构件是机构中的单元体。

2.具有、、等三个特征的构件组合体称为机器。

3.从机构结构观点来看，任何机构是由三部分组成。

4.运动副元素是指。

5.构件的自由度是指；机构的自由度是指。

6.两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留个自由度。

7.机构具有确定的相对运动条件是原动件数机构的自由度。

8.在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。

9.平面运动副的最大约束数为，最小约束数为。

10.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。

11.计算机机构自由度的目的是______。

12.在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

13.计算平面机构自由度的公式为Ｆ=，应用此公式时应注意判断：(A)铰链，(B)自由度，(C)约束。

14.机构中的复合铰链是指；局部自由度是指；虚约束是指。

15.划分机构的杆组时应先按的杆组级别考虑，机构的级别按杆组中的级别确定。

16.图示为一机构的初拟设计方案。

试：(1〕计算其自由度，分析其设计是否合理？如有复合铰链，局部自由度和虚约束需说明。

(2)如此初拟方案不合理，请修改并用简图表示。

题16图题17图17.在图示机构中，若以构件1为主动件，试：(1)计算自由度，说明是否有确定运动。

(2)如要使构件6有确定运动，并作连续转动，则可如何修改？说明修改的要点，并用简图表示。

18.计算图示机构的自由度，将高副用低副代替，并选择原动件。

19.试画出图示机构的运动简图，并计算其自由度。

对图示机构作出仅含低副的替代机构，进行结构分析并确定机构的级别。

题19图题20图20.画出图示机构的运动简图。

21. 画出图示机构简图，并计算该机构的自由度。

第二章机构的结构分析一．填空题1．组成机构的基本要素是和。

机构具有确定运动的条件是：。

2．在平面机构中，每一个高副引入个约束，每一个低副引入个约束，所以平面机构自由度的计算公式为F=。

应用该公式时，应注意的事项是：。

3．机构中各构件都应有确定的运动，但必须满足的条件是：。

二．综合题1．根据图示机构，画出去掉了虚约束和局部自由度的等效机构运动简图，并计算机构的自由度。

设标有箭头者为原动件，试判断该机构的运动是否确定，为什么？2．计算图示机构的自由度。

如有复合铰链、局部自由度、虚约束，请指明所在之处。

（a）（b）3．计算图示各机构的自由度。

AD EC HGFIBK123456789（a）（b）（c）（d）（e）（f）4．计算机构的自由度，并进行机构的结构分析，将其基本杆组拆分出来，指出各个基本杆组的级别以及机构的级别。

（a）（b）（c）（d）5．计算机构的自由度，并分析组成此机构的基本杆组。

如果在该机构中改选FG 为原动件，试问组成此机构的基本杆组是否发生变化。

6．试验算图示机构的运动是否确定。

如机构运动不确定请提出其具有确定运动的修改方案。

（a）（b）第三章平面机构的运动分析一、综合题1、试求图示各机构在图示位置时全部瞬心的位置（用符号P直接在图上标出）。

ij2、已知图示机构的输入角速度ω1,试用瞬心法求机构的输出速度ω3。

要求画出相应的瞬心，写出ω3的表达式，并标明方向。

3、在图示的齿轮--连杆组合机构中，试用瞬心法求齿轮1与3的传动比ω1/ω2。

4、在图示的四杆机构中，AB l =60mm,CD l =90mm,AD l =BC l =120mm,2ω=10rad/s ，试用瞬心法求：（1）当ϕ=165°时，点C 的速度c v ；（2）当ϕ=165°时，构件3的BC 线上速度最小的一点E 的位置及其速度的大小；（3）当0c v =时，ϕ角之值（有两个解）。

5、如图为一速度多边形，请标出矢量AB v 、BC v 、CA v 及矢量A v 、B v 、C v 的方向？6、已知图示机构各构件的尺寸，构件1以匀角速度ω1转动，机构在图示位置时的速度和加速度多边形如图b)、c) 所示。

机械原理复习题（第10章）第10章齿轮机构及其设计一、填空题：1、一对渐开线直齿圆柱齿轮正确啮合的条件为___________________________。

2、外啮合斜齿圆柱齿轮传动的正确啮合条件是；；3、标准直齿圆柱齿轮不发生根切的最少齿数为__________。

4、锥齿轮传动中，以面的参数作为标准值。

5、在蜗杆传动中，通常取____________为主动件，__________从动件。

6、渐开线齿轮中心距的可分性是指渐开线齿轮中心距安装略有误差时，不变。

7、在模数、齿数、压力角相同的情况下，正变位齿轮与标准齿轮相比较，下列参数的变化是：分度圆齿厚；基圆半径；齿根高8、渐开线斜齿圆柱齿轮的标准参数在面上；在尺寸计算时应按面参数代入直齿轮的计算公式。

某1）啮合时，最多只有对齿在同时啮合。

9、一对圆柱直齿轮（n200，ha10、采用标准齿条刀具加工标准齿轮时，其刀具的线与轮坯圆之间做纯滚动；加工变位齿轮时，其刀具的线与轮坯圆之间做纯滚动。

11、齿距P与π的比值P/π称为12、现有4个标准齿轮：m1=4mm，z1=25；m2=4mm,，z2=50；m3=3mm，z3=60；m4=2.5mm，z4=40。

其中齿轮的渐开线形状相同，齿轮能正确啮合，齿轮能用一把滚刀制造。

13、一对渐开线标准直齿轮非标准安装时，节圆与分度圆大小，分度圆的大小取决于，而节圆的大小取决于14、在设计直齿圆柱齿轮机构时，首先考虑的传动类型是，其次是，在不得已的情况下如，只能选择15、m4mm，200的一对正常齿制标准直齿圆柱齿轮，标准安装时顶隙等于，侧隙等于；当中心距加大0.5mm时，顶隙等于，侧隙于零。

二、判断题：1、对于蜗杆蜗轮传动，如果二者的模数、压力角相同，就能啮合。

（）2、一对渐开线直齿圆柱齿轮能够正确啮合的条件是：分度圆齿厚=齿槽宽。

（）3、分度圆上压力角的变化，对齿廓的形状有影响。

（）4、速比公式i12=n1/n2=d2/d1，不论对齿轮传动还是蜗杆传动都成立。
